PRODUCTBESCHRIJVING

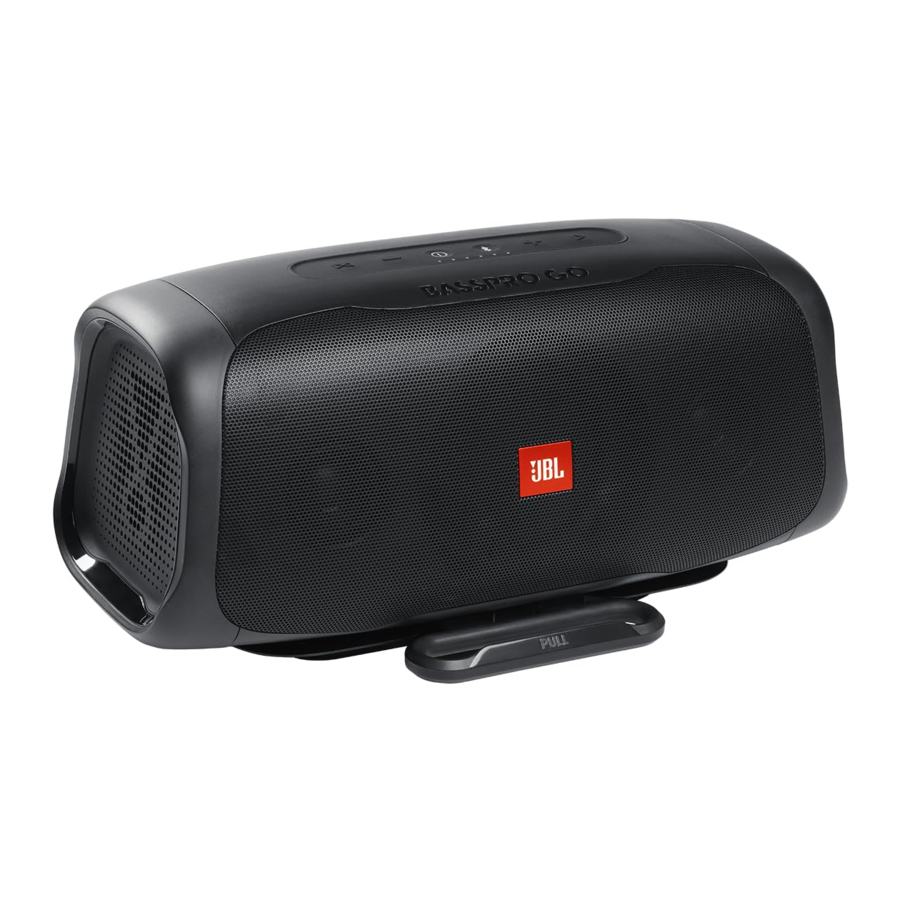

De JBL BassPro Go is een actieve subwoofer die eenvoudig in elk voertuig kan worden gemonteerd en opgeladen. Hij fungeert als subwoofer of als full-range luidspreker in het voertuig; en, met zijn snelle ontkoppelingsfunctie, wordt het een draagbare Bluetooth-luidspreker. Hij beschikt over eenvoudig te gebruiken bedieningselementen en een handige veiligheidsafdekking om de luidspreker te beschermen wanneer hij buiten het voertuig wordt gebruikt en om een IPx5 maritieme classificatie te bieden.

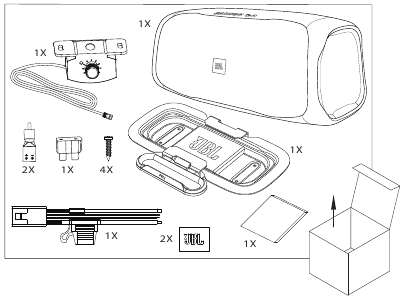

WAT ZIT ER IN DE DOOS

1x draagbare luidspreker
1x voertuigmontagedock
1x kabelboom met inline zekering
1x externe basregelaar
2x high-level ingangsadapters
1x reservezekering
Montagemateriaal
2x JBL stickers
1x gebruikershandleiding

INSTALLATIE EN BEKABELING

Koppel de negatieve (–) accupool van het voertuig los voordat u met de installatie begint.

• Draag een veiligheidsbril bij het gebruik van gereedschap.
• Kies een veilige montageplaats. Controleer de speling aan beide zijden van de locatie. Zorg ervoor dat schroeven geen rem- of brandstofleidingen of kabelbomen doorboren en dat de kabelgeleiding de werking van het voertuig niet hindert. Wees voorzichtig bij het boren of snijden.
• Zorg er bij het maken van elektrische aansluitingen voor dat ze veilig en goed geïsoleerd zijn.
• Gebruik het dock als sjabloon en markeer de locaties van de gaten op het montageoppervlak.
• Boor geleidegaten in het montageoppervlak.
• Bevestig het dock aan het montageoppervlak met de meegeleverde plaatwerkschroeven en -ringen.

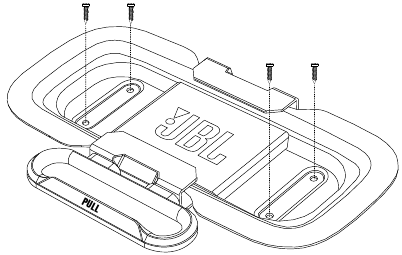

1. Het dock in het voertuig monteren
   Gebruik de meegeleverde plaatwerkschroeven om het dock aan het montageoppervlak in het voertuig te bevestigen. Zorg ervoor dat de meegeleverde draad lang genoeg is om de gewenste montageplaats te bereiken voordat u het dock vastzet.

2. De luidspreker in het dock monteren
   1. Trek de hendel eruit.

   2. Laat een hoek van de luidspreker onder een kleine hoek op het dock rusten om de luidspreker te plaatsen.
   3. Draai de luidspreker totdat deze volledig op zijn plaats in het dock zit.

   4. Laat de hendel los om de bevestiging te voltooien.

OPMERKING: Het is het gemakkelijkst om de kabelboom aan te sluiten voordat u de luidspreker in het dock monteert.

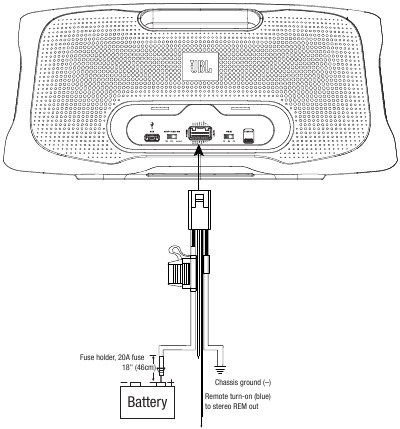

3. Stroom- en aardingsaansluitingen in het voertuig

   1. Stroom: Sluit de rode +12V-stroomdraad in de kabelboom aan op de positieve pool van de voertuigaccu. Installeer een zekering van 20A en een zekeringhouder binnen 457 mm (18") van de accu.
   2. Aarde: Sluit de zwarte GND-draad in de kabelboom aan op blank metaal van het chassis van het voertuig, bijvoorbeeld bij een veiligheidsgordelbout.
      OPMERKING: Verwijder indien mogelijk eventuele verf van het chassis voor het beste contact. Het wordt aanbevolen om een sterring onder de ringconnector te gebruiken voor een veilige verbinding.
   3. Remote-In: Sluit de blauwe remote turn-on-draad in de kabelboom aan op de "Remote Out"-leiding van de bronunit, als u lage-niveau signaalingangen gebruikt.
      OPMERKING: 12V ACC inschakelen is de voorkeursmethode. Als u high-level signaalingangen (voertuigluidsprekerdraden) gebruikt, kunt u ervoor kiezen om de DC-offsetfunctie of de audio-detectiefunctie de versterker in te laten schakelen. U hoeft de remote turn-on-draad niet aan te sluiten en kunt de verbinding beëindigen.
4. Stroom-/beveiligingsindicatoren wanneer aangesloten op het voertuig
   De aan/uit-knop op het bedieningspaneel geeft de bedrijfsmodi van de luidspreker aan.

   Verlichtingskleur	Bedrijfsmodus
   Wit	Subwoofermodus (alleen in voertuig)
   Groen	Full-range modus
   Rood	Beveiligingsmodus (over-/onderspanning/kortsluiting/versterkercircuitfout/overmatige warmte)
   Geel	Instellingenmodus

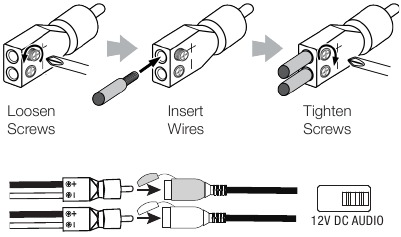

5. Signaalinvoer in het voertuig
   Line-level ingangen: Als uw bronunit voorversterkeruitgangen biedt, sluit u deze aan op de RCA-ingangen in de kabelboom. Gebruik voor- of achtervoorversterkeruitgangen voor full-range werking, of subwoofervoorversterkeruitgangen (indien beschikbaar) voor de subwoofermodus.

   Opmerking: Wanneer u lage-niveau signalen en een remote turn-on-leiding gebruikt, zet u de "Auto Turn-on"-schakelaar op "12V" (12V) en stelt u het ingangsniveau van de luidspreker in op "LO" (LAAG) in het instellingenmenu (zie "het ingangsniveau instellen"). Zet de "Auto-on"-schakelaar op 2V, 4V of 6V, afhankelijk van welke het meest overeenkomt met de spanning van de voorversterkeruitgangen van uw bronunit.
   High-level ingangen: Als uw bronunit geen line-level uitgangen heeft, gebruikt u de meegeleverde high-level ingangsadapters om de luidsprekeruitgangsdraden van uw bronunit aan te sluiten op de RCA-ingangen in de kabelboom.

   OPMERKING: Wanneer u high-level signalen gebruikt, zet u de "Auto Turn-on"-schakelaar op "DC" (DC) (om in te schakelen wanneer deze batterijstroom ontvangt) of "AUDIO" (om in te schakelen wanneer deze een audiosignaal detecteert). Stel het ingangsniveau in op "HI1" in het instellingenmenu (zie "het ingangsniveau instellen"). Als er geen geluid wordt afgespeeld, wijzigt u het ingangsniveau in "HI2".
6. De externe basregelaar in het voertuig aansluiten
   Steek de externe basregelaar in de juiste ingang in de kabelboom. Monteer de afstandsbediening op een handige plaats, bijvoorbeeld onder het dashboard, met behulp van plaatwerkschroeven.
   Draai de knop met de klok mee om de basuitvoer te verhogen en tegen de klok in om de basuitvoer te verlagen.
   OPMERKING: De externe basregelaar werkt alleen in de subwoofermodus.

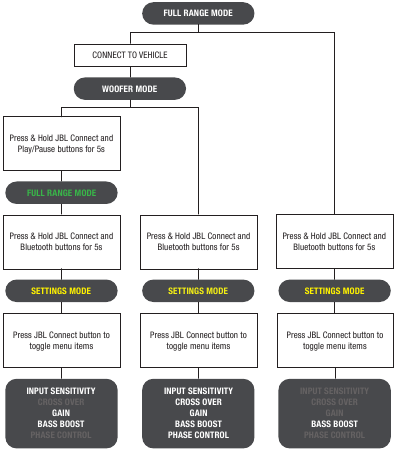

HET GELUID INSTELLEN IN DE AUTO

In de instellingenmodus kun je het ingangsniveau, de versterking, de laagdoorlaatfrequentie, de fasebesturing en de basversterking aanpassen.

OPMERKING: Om vanuit de subwoofermodus naar de modus voor volledig bereik te gaan, houd je de JBL Connect- en afspeel-/pauzetoetsen 5 seconden ingedrukt. Herhaal hetzelfde proces om terug te schakelen naar de subwoofermodus.

1. Naar de instellingenmodus gaan
   Houd de JBL Connect-knop en de Bluetooth-knop 5 seconden ingedrukt om naar de instellingenmodus te gaan. De aan/uit-knop licht geel op en er klinkt een waarschuwingstoon. Druk op de JBL Connect-knop om tussen de instellingen te schakelen. Druk op de "+" en "–"-knoppen om de waarde van elke instelling te wijzigen.

   De kleur van de eerste led geeft aan welke instelling je aan het aanpassen bent. De vijf witte leds geven de waarde van de aanpassing weer.

   Instelling	Kleur van de eerste led
   Ingangsniveau (alleen gedockt in auto)	Blauw
   Crossover (alleen gedockt in auto in woofermodus)	Rood
   Versterking (alleen gedockt in auto)	Groen
   Basversterking	Oranje
   Fase (alleen gedockt in auto in woofermodus)	Turkoois

2. Het ingangsniveau instellen
   Wanneer de BassPro Go in je auto is gedockt, moet je het ingangsniveau instellen om het type signaal te accepteren dat het ontvangt van je bronunit. Selecteer niveau-opties door op de "+" en "–"-knoppen te drukken.

3. De laagdoorlaatcrossover instellen in de subwoofermodus
   De crossover zorgt ervoor dat alleen frequenties onder een bepaald punt de luidspreker in woofermodus bereiken. Het crossoverpunt dat je kiest, is afhankelijk van je muzikale voorkeuren.

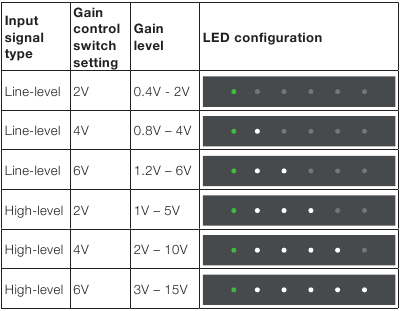

4. De versterking instellen
   Wanneer de BassPro Go in je auto is gedockt, moet je de versterking (ingangsgevoeligheid) aanpassen aan de output van het signaal dat het ontvangt van je bronunit. Om de versterking in te stellen:
   1. Begin met de schakelaar voor de versterkingsregeling ingesteld op 2V.
   2. Kies muziek met een aanzienlijke basinhoud en draai de volumeregelaar op je receiver naar 75% van de totale output.
   3. Verhoog de versterking één stap tegelijk door op de "+"-knop te drukken, luister aandachtig naar de basoutput, terwijl de led-uitlezing elke stap weergeeft. Om het interval van de versterking die je aanpast te verhogen, verplaats je de schakelaar voor de versterkingsregeling naar 2V, 4V of 6V indien nodig. Als je vervorming hoort, verlaag je de versterking één stap tegelijk door op de "–"-knop te drukken totdat de vervorming verdwijnt.

   4. De basversterking instellen
      Je kunt een versterking toepassen op de output bij 45 Hz in de subwoofermodus en in de modus voor volledig bereik.

   5. De wooferfase instellen
      Je kunt de wooferfase instellen op 0° of 180°, afhankelijk van welke de schoonste basoutput oplevert.

   6. De luidspreker gebruiken in de modus voor volledig bereik in de auto
      Om naar de modus voor volledig bereik te gaan, houd je de Connect-knop en afspeel-/pauzetoets tegelijkertijd 5 seconden ingedrukt. Herhaal het proces om terug te keren naar de subwoofermodus.

      De aan/uit-knop wordt groen, de vijf witte leds knipperen en er klinkt een waarschuwingstoon om de modus voor volledig bereik aan te geven.
      OPMERKING: Je kunt het ingangsniveau, de versterking, de fase en de basversterking in de modus voor volledig bereik aanpassen, zoals hierboven beschreven. (De crossover kan niet worden aangepast in de modus voor volledig bereik.)

DE LUIDSPREKER LOSMAKEN VAN HET DOCK VOOR DRAAGBAAR GEBRUIK

1. Volg deze stappen om de luidspreker uit het dock te verwijderen
   1. Trek de hendel aan de voet van het dock naar voren.
   2. Koppel de kabelboom los door voorzichtig op het lipje aan de bovenkant van de stekker te drukken en vervolgens voorzichtig weg te trekken.

   3. Til weg van het dock.

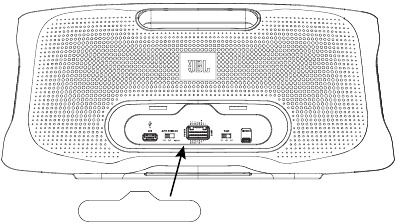

2. De afdekking van het achterpaneel vervangen
   Om IPx5 waterbestendige prestaties te garanderen, plaats je de afdekking terug op het achterpaneel door deze op zijn plaats te drukken.

3. Een audioapparaat verbinden met Bluetooth
   Om naar de koppelmodus te gaan, druk je op de Bluetooth-knop op het bovenpaneel. De knop knippert om aan te geven dat deze klaar is om te koppelen.

   Zoek JBL BassPro Go op je audioapparaat en selecteer het. De Bluetooth-knop blijft branden wanneer het koppelen is voltooid.
   OPMERKING: Zodra je een apparaat hebt gekoppeld, onthoudt de BassPro Go dit en koppelt het er automatisch mee.
   Je kunt genieten van de sociale modus en maximaal twee apparaten meer koppelen door op de Bluetooth-knop te drukken en vervolgens de BassPro Go te vinden in de menu's van elk Bluetooth-apparaat en te tikken om te koppelen.
   De BassPro Go gaat na 10 minuten inactiviteit in de slaapstand en schakelt na 20 minuten inactiviteit uit. Druk op de aan/uit-knop om de luidspreker weer in te schakelen.

   Kleur/gedrag van de Bluetooth-knop	Werkingsmodus
   Wit, knipperend	Bluetooth bevindt zich in de koppelmodus
   Wit, continu	Bluetooth is verbonden
   Uit	Bluetooth is niet verbonden

4. Het afspeelvolume aanpassen en afspelen/pauzeren selecteren bij draagbaar gebruik
   Om het volume te verhogen bij gebruik van de BassPro Go als draagbare luidspreker, druk je op de knop Volume omhoog (+). Om het te verlagen, druk je op de knop Volume omlaag (–). Om af te spelen of te pauzeren, druk je op de afspeel-/pauzetoets.

   OPMERKING: Je kunt het afspeelvolume en afspelen/pauzeren ook aanpassen met behulp van de bedieningselementen op je Bluetooth-muziekapparaat.
   OPMERKING: Je kunt de basversterking aanpassen met behulp van dezelfde stappen die worden beschreven in de bovenstaande sectie Instellingenmodus. Verhoogde basversterking verkort de batterijduur.

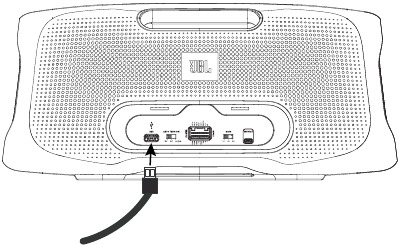

5. Een muziekapparaat opladen met de BassPro Go losgekoppeld
   Met de BassPro Go kun je je muziekapparaat opladen met de ingebouwde USB-poort. Om je apparaat op te laden:
   1. Verwijder de afdekking van het achterpaneel.
   2. Sluit de USB-voedingskabel van je apparaat aan op de USB-poort op het achterpaneel van de BassPro Go.

6. Verbinding maken met een andere JBL-luidspreker met behulp van JBL Connect
   Je kunt een tweede JBL BassPro Go koppelen voor gelijktijdige weergave van twee luidsprekers. Om je apparaten te koppelen:
   1. Druk op de JBL Connect-knop. De aan/uit-knop knippert wit.

   2. De apparaten maken automatisch verbinding. Wanneer ze zijn verbonden, wordt de aan/uit-knop blauw.
      OPMERKING: Als de apparaten geen verbinding maken, keert de aan/uit-knop terug naar continu wit. Probeer het proces opnieuw. BassPro Go is niet compatibel met JBL Connect+ of JBL Party Mode ingeschakelde producten.

      Kleur/gedrag van de aan/uit-knop	Werkingsmodus
      Wit, continu	Stroom is ingeschakeld
      Wit, knipperend	Luidspreker bevindt zich in de JBL Connect-koppelmodus
      Blauw, continu	Luidspreker is verbonden met een tweede luidspreker met JBL Connect

7. Het batterijniveau bewaken in draagbare modus
   De led-uitlezing toont je het niveau van de batterij in draagbare modus.


SPECIFICATIES

• RMS-vermogen in de auto, subwoofermodus: 100 watt (200 watt piek)
• RMS-vermogen in de auto, volledig bereikmodus: 2x30 watt (tweeter) & 1x80 watt (woofer)
• RMS-vermogen buiten de auto, volledig bereikmodus: 2x15 watt (tweeter) & 1x40 watt (woofer)
• Versterkerklasse: Klasse D
• Batterijspanningsbereik (Volt): 9V tot 16V
• Ruststroom: <1.2A
• Selecteerbare inschakelmodi: 12V, Audio Signal Sense, DC Offset
• LED-indicator: meerkleurig
• Totale frequentierespons: 40Hz tot 20kHz @ -3dB
• Signaal-ruisverhouding: >70dB (1W output bij 4 ohm)
• THD+N @ 4-ohm: <1%
• Ingangsgevoeligheid, selecteerbaar: High-level of low-level
• Ingangsgevoeligheid - Low Level: 400mV tot 6V
• Ingangsgevoeligheid - High Level: 1V tot 15V
• Laagdoorlaat-crossover: Selecteerbaar 80, 100, 120Hz @ 12dB helling
• Bass Boost: Selecteerbaar 0dB / 3dB / 6dB @ 45Hz
• Fasecontrole: Ja, selecteerbaar
• Gain: Selecteerbaar 0-15
• Zekeringwaarde: 15A
• Luidsprekerniveau-ingangen: Ja (RCA-adapter)
• Afstandsbediening bas: Inbegrepen
• Bluetooth-versie: 4.2
• Bluetooth-profiel: A2DP 1.3, AVRCP 1.6
• Bluetooth-zendfrequentiebereik: 2.402GHz – 2.480GHz
• Bluetooth Maximaal zendvermogen: 0 – 9dBm
• Bluetooth-zender modulatie: GFSK, 8DPSK, π/4DQPSK
• Batterijtype: Ni-MH (32.4Wh)
• Batterij oplaadtijd: <4 uur
• Muziekafspeeltijd: Tot 8 uur (Varieert per volumeniveau en muziekinhoud)
• USB-opladen (Type A-connector): 5V / 2.1A
• Micro USB: Alleen voor service

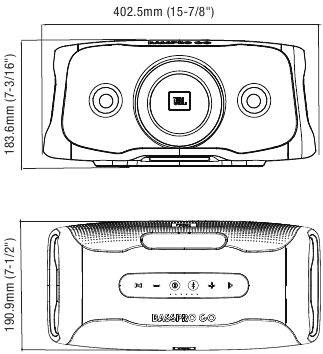

• Lengte: 402.5mm (15-7/8")
• Breedte: 208.4mm (8-3/16")
• Hoogte: 198.7mm (7-13/16")
• Gewicht: 5.28kg (11.64lbs)
• Bescherming: DC, OVP, UVP, OCP, OTP

PROBLEEMOPLOSSING

Geen audio en POWER INDICATOR (stroomindicator) is uit

• Geen spanning op de BATT+ en/of REM-aansluitingen, of slechte of geen massaverbinding. Controleer de spanningen op de versterkeraansluitingen met een VOM.

Geen audio en PROTECT INDICATOR (beveiligingsindicator) is aan

• Controleer of de ingangsspanning minder dan 9V of meer dan 16V is op de BATT+-aansluiting en het oplaadsysteem van het voertuig.

In-line zekering blijft springen

• De bedrading is verkeerd aangesloten of er is een kortsluiting. Controleer de installatievoorzorgsmaatregelen en -procedures. Controleer de bedradingsaansluitingen.

Vervormde audio

• De versterking is niet correct ingesteld. Controleer en pas de instellingen aan. Luidspreker of bronapparaat kan defect zijn.

Ongewenste ruis in het audiosignaal

• Uitgestraalde voertuigruis in de lijningangskabels. Zorg ervoor dat de stroomdraad en de signaaldraden niet dicht bij elkaar liggen (laat ze aan de tegenoverliggende zijden van het voertuig lopen).

Muziek mist dynamiek of "punch"

• Gebruik een faseaanpassing van 0°/180°.

Luidheid of audioprestaties variëren met Bluetooth

• De luidheid en het volume variëren tussen telefoons. Als u van mening bent dat het product niet luid genoeg is, controleer dan uw telefooninstellingen om te zien of er aanpassingen kunnen worden gemaakt om de audioprestaties te verbeteren, of probeer een andere audiobron of Bluetooth-streamingapparaat om te bepalen of de prestaties verbeteren.

Audio afspelen/pauzeren, nummer vooruit of nummer terug reageren traag in de Bluetooth-modus

• Dit varieert per telefoon of Bluetooth-streamingapparaat. Probeer een ander Bluetooth-streamingapparaat om te zien of dit verbetert. Als het probleem aanhoudt, schakelt u de stroom uit en laat u de luidspreker een paar minuten rusten voordat u de stroom inschakelt.

Audionummer wordt in de eerste paar seconden afgekapt bij gebruik van nummer vooruit of nummer terug

• Dit varieert per telefoon en het vermogen van de telefoon om te communiceren met Bluetooth-bediening vanaf een extern apparaat. Probeer een ander Bluetooth-streamingapparaat om te zien of dit verbetert.
