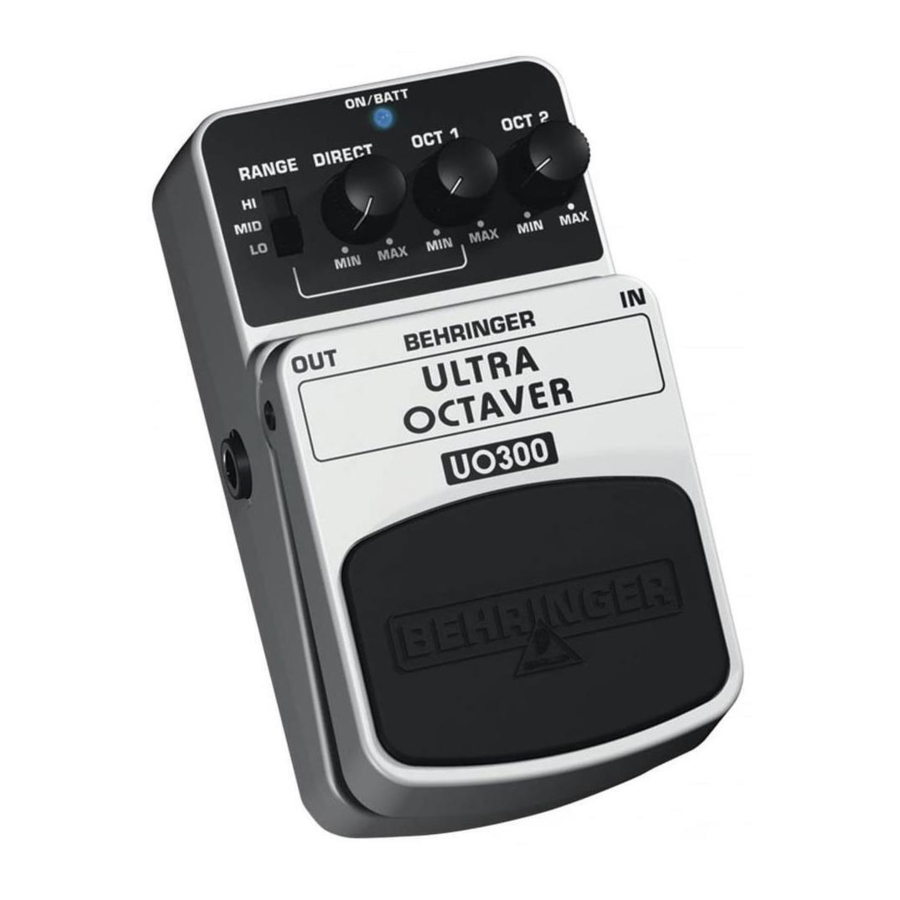

Behringer ULTRA OCTAVER UO300 Handleiding
Inleiding
Hartelijk dank voor het tonen van uw vertrouwen in ons door de Behringer ULTRA OCTAVER UO300 aan te schaffen. Dit hoogwaardige effectpedaal creëert een monsterlijk geluid door twee extra tonen toe te voegen met behulp van uw gitaar — één en twee octaven onder de oorspronkelijke toon. Dankzij de hoogwaardige functies krijgt u natuurlijke, heldere octaafgeluiden met een constante toonhoogte, zelfs bij staccato spelen.
Het octaaf effect is mogelijk dankzij een circuit dat signalen genereert die één of meer octaven onder het ingangssignaal liggen.

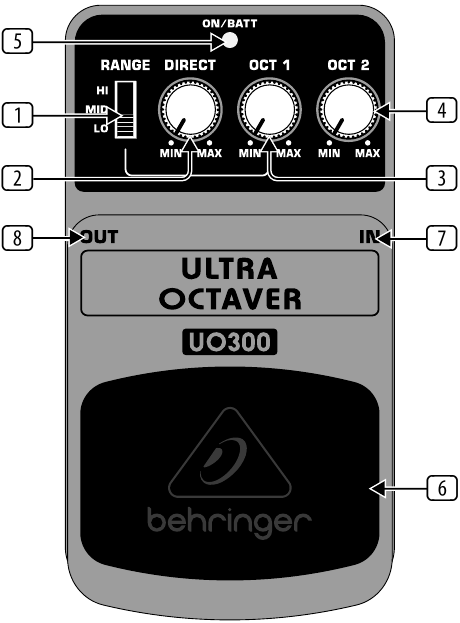

Bedieningselementen
- Met de RANGE-selector kunt u het effectpedaal optimaliseren voor HOGE, MIDDEN en LAGE frequenties en instrumenten met verschillende frequentiebereiken gebruiken (gitaar, basgitaar, keyboard, enz.)
- De DIRECT-regelaar past het niveau van het originele ingangssignaal aan.
- De OCT 1-regelaar past het niveau aan van het gegenereerde signaal één octaaf onder het originele signaal.
- De OCT 2-regelaar past het niveau aan van het gegenereerde signaal twee octaven onder het originele signaal.
- De blauwe ON/BATT-LED licht op wanneer het effect is geactiveerd. Het dient ook als indicator voor het batterijniveau.
- Gebruik de voetschakelaar om het effect te activeren/deactiveren.
- Gebruik deze ¼" TS IN-connector om de instrumentkabel aan te sluiten.
- De ¼" TS OUT-connector stuurt het signaal naar uw versterker.
Gebruik de DC IN-aansluiting aan de voorkant van het apparaat om een 9V-voeding aan te sluiten (niet inbegrepen).
Het BATTERIJVAK bevindt zich onder de pedaalafdekking. Om de 9V-batterij te plaatsen of te vervangen, drukt u met een balpen op de scharnieren en verwijdert u de pedaalafdekking. Pas op dat u het apparaat niet bekrast.
- De UO300 heeft geen aan/uit-schakelaar. Zodra u de jack in de ingangsconnector steekt, begint de UO300 te werken. Wanneer u de UO300 niet gebruikt, verwijdert u de jack uit de ingangsconnector. Dit verlengt de levensduur van de batterij.
Het SERIENUMMER bevindt zich aan de onderkant.
Specificaties
| In | ||
| Connector | ¼" TS | |
| Impedantie | 500 kΩ | |
| Out | ||
| Connector | ¼" TS | |
| Impedantie | 1 kΩ | |
| Voeding | ||
| 9 V⎓, 100 mA gereguleerd | ||
| Behringer PSU-SB | USA/Canada | 120 V~, 60 Hz |
| China/Korea | 220 V~, 50 Hz | |
| U.K./Australia | 240 V~, 50 Hz | |
| Europe | 230 V~, 50 Hz | |
| Japan | 100 V~, 50 - 60 Hz | |
| Power connector | 2 mm DC-jack, negatief midden | |
| Batterij | 9 V type 6LR61 | |
| Stroomverbruik | 30 mA | |
| Fysiek/Gewicht | ||
| Afmetingen (H x B x D) | ca. 54 x 70 x 123 mm (2.1 x 2.8 x 4.8") | |
| Gewicht | ca. 0,33 kg | |
Behringer streeft er voortdurend naar om de hoogste professionele normen te handhaven. Als gevolg van deze inspanningen kunnen er van tijd tot tijd wijzigingen worden aangebracht aan bestaande producten zonder voorafgaande kennisgeving. Specificaties en uiterlijk kunnen daarom afwijken van de vermelde of getoonde.
Veiligheidsinstructies
Niet in de buurt van water gebruiken en niet in de buurt van warmtebronnen installeren. Gebruik alleen geautoriseerde hulpstukken/accessoires. Onderhoud het product niet zelf. Neem contact op met ons gekwalificeerde onderhoudspersoneel voor onderhoud of reparaties, vooral wanneer het netsnoer of de stekker beschadigd is.
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download Behringer ULTRA OCTAVER UO300 Handleiding
