Behringer OVERDRIVE/DISTORTION OD300 Handleiding
Inleiding

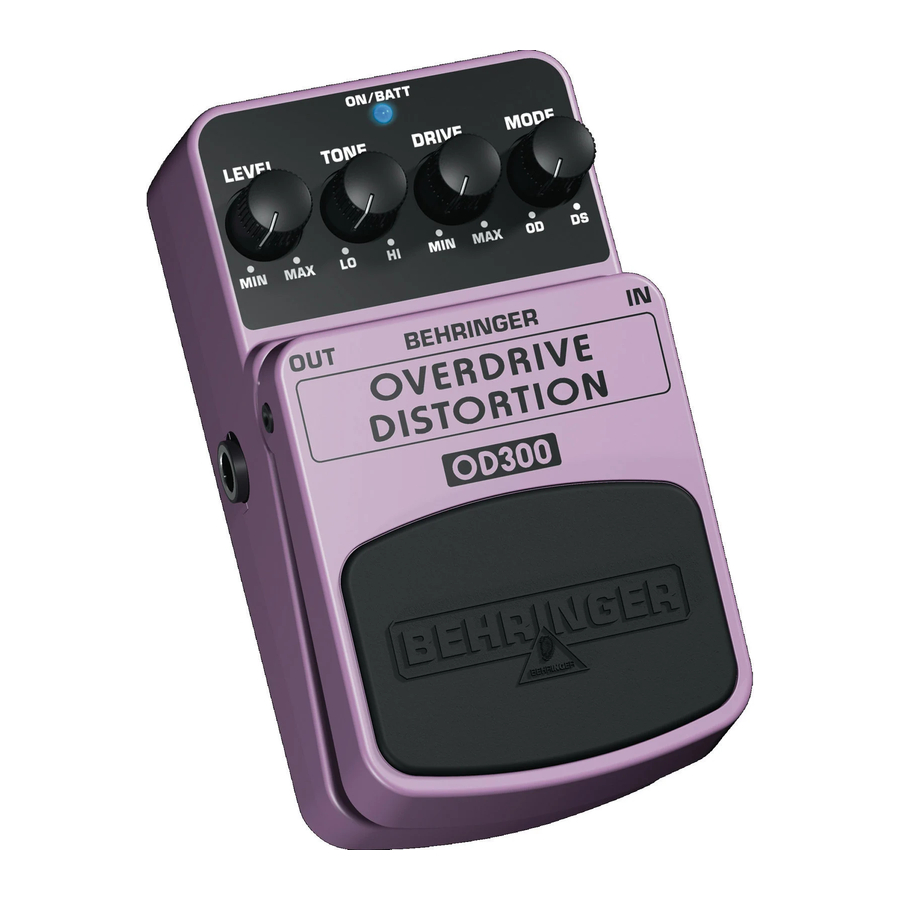

Dank u voor het in ons gestelde vertrouwen door de aankoop van de BEHRINGER OVERDRIVE DISTORTION OD300. Dit effectpedaal is bij uitstek geschikt voor elektrische gitaren. Dankzij de krachtige functies kunt u state-of-the-art overdrive, distortion of een combinatie van beide effecten creëren.

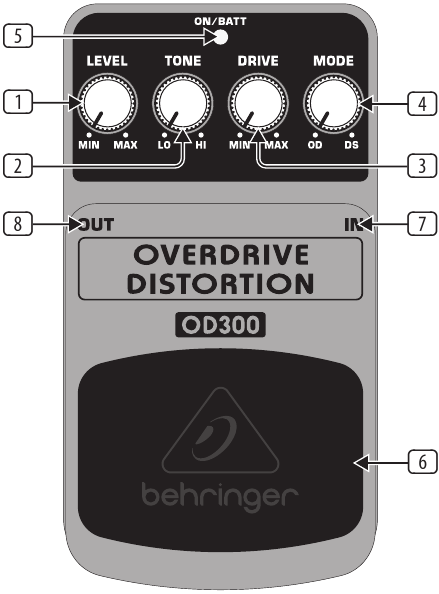

Bedieningselementen
- De LEVEL-regelaar past het uitgangsniveau aan.
- Met de TONE-regelaar kunt u uw algehele geluid vormgeven.
- De DRIVE-regelaar past de intensiteit van het overdrive-/distortioneffect aan.
- Gebruik de MODE-regelaar om de balans tussen overdrive- en distortioneffect aan te passen. In de meest linkse positie krijgt u een puur overdrive-effect en in de meest rechtse positie krijgt u pure distortion.
- De ON/BATT-led licht op wanneer het effect is geactiveerd. Het dient ook als indicator voor het batterijniveau.
- Gebruik de voetschakelaar om het effect te activeren/deactiveren.
- Gebruik deze ¼" TS IN-connector om de instrumentkabel aan te sluiten.
- De ¼" TS OUT-connector stuurt het signaal naar uw versterker.
Gebruik de DC IN-aansluiting aan de voorkant van het apparaat om een 9V-voeding aan te sluiten (niet meegeleverd).
Het BATTERIJCOMPARTIMENT bevindt zich onder de pedaalafdekking. Om de 9V-batterij te plaatsen of te vervangen, drukt u met een balpen op de scharnieren en verwijdert u de pedaalafdekking. Zorg ervoor dat u het apparaat niet bekrast.
- De OD300 heeft geen aan/uit-schakelaar. Zodra u de jack in de ingangsconnector steekt, begint de OD300 te werken. Wanneer u de OD300 niet gebruikt, verwijdert u de jack uit de ingangsconnector. Dit verlengt de levensduur van de batterij.
Het SERIENUMMER bevindt zich aan de onderkant.
Specificaties
| In | |
| Connector | ¼" TS |
| Impedantie | 500 kΩ |
| Uit | |
| Connector | ¼" TS |
| Impedantie | 1 kΩ |
| Stroomvoorziening | |
| 9 V⎓, 100 mA gereguleerd | |
| BEHRINGER PSU-SB | |
| USA/Canada | 120 V~, 60 Hz |
| China/Korea | 220 V~, 50 Hz |
| U.K./Australia | 240 V~, 50 Hz |
| Europe | 230 V~, 50 Hz |
| Japan | 100 V~, 50 - 60 Hz |
| Stroomconnector | 2 mm DC-jack, negatief midden |
| Batterij | 9 V type 6LR61 |
| Stroomverbruik | 30 mA |
| Fysiek/Gewicht | |
| Afmetingen (H x B x D) | ong. 2 1/8 x 2 3/4 x 4 4/5" ong. 54 x 70 x 123 mm |
| Gewicht | ong. 0,73 lbs/0,33 kg |
BEHRINGER streeft er voortdurend naar om de hoogste professionele normen te handhaven. Als gevolg van deze inspanningen kunnen er van tijd tot tijd wijzigingen worden aangebracht aan bestaande producten zonder voorafgaande kennisgeving. Specificaties en uiterlijk kunnen daarom afwijken van de vermelde of afgebeelde gegevens.
Veiligheidsinstructies
Niet in de buurt van water gebruiken of in de buurt van warmtebronnen installeren. Gebruik alleen goedgekeurde hulpstukken/accessoires. Onderhoud het product niet zelf. Neem contact op met ons gekwalificeerde onderhoudspersoneel voor onderhoud of reparaties, vooral wanneer het netsnoer of de stekker beschadigd is.
Registreer uw nieuwe BEHRINGER-apparatuur direct na uw aankoop door naar http://behringer.com te gaan en de voorwaarden van onze garantie zorgvuldig te lezen.
Referenties
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download Behringer OVERDRIVE/DISTORTION OD300 Handleiding
