Behringer VINTAGE PHASER VP1 Handleiding
Introductie
Dit hoogwaardige effectpedaal is ontworpen voor alle muzikanten die hun geluid wat extra pit willen geven. Dankzij de hoogwaardige functies krijg je authentieke en klassieke driedimensionale phase shifting — van snelle roterende luidspreker tot indrukwekkende straalvliegtuigeffecten.
Met de phaser wordt een tweede, faseverschoven signaal toegevoegd aan het originele audiosignaal. Het resulterende geluid is voller en vooral levendiger. Dit effect wordt vaak gebruikt voor gitaargeluiden en keyboards. In de jaren '70 werd het ook veel gebruikt voor andere instrumenten zoals elektrische piano's.

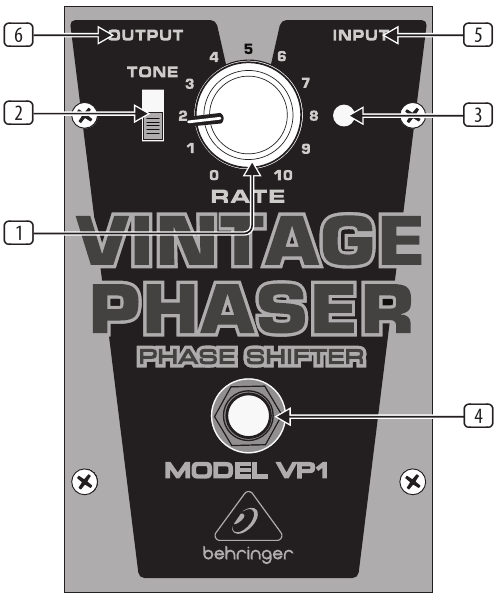

Bedieningselementen
- De RATE-knop bepaalt de snelheid van het phase shifting-effect.
- Met de TONE-schakelaar kun je kiezen tussen negatieve feedback (onderste positie) of positieve feedback (bovenste positie) phaser-modi. Negatieve feedback betekent dat het vertraagde signaal wordt omgekeerd voordat het wordt teruggevoerd naar het originele signaal. In de positieve feedback-modus wordt het vertraagde signaal niet omgekeerd. In dit geval heeft het effect een meer ontstemd karakter waardoor het apparaat bijvoorbeeld als vibrato-effect kan worden gebruikt.
- De STATUS-LED licht op wanneer het effect is geactiveerd.
- Gebruik de voetschakelaar om het effect te activeren/deactiveren.
- Gebruik deze ¼" TS INPUT-connector om de instrumentkabel aan te sluiten.
- De ¼" TS OUTPUT-connector stuurt het signaal naar je versterker.
Gebruik de DC IN-aansluiting aan de voorkant van het apparaat om een 9V-voeding (niet inbegrepen) aan te sluiten.
Het BATTERY COMPARTMENT bevindt zich aan de onderkant. Open het deksel om de 9V-batterij te plaatsen of te vervangen.
De VP1 heeft geen aan/uit-schakelaar. Zodra je de jack in de in-connector steekt, begint de VP1 te werken. Wanneer je de VP1 niet gebruikt, verwijder je de jack uit de in-connector. Dit verlengt de levensduur van de batterij.
Het SERIENUMMER bevindt zich aan de onderkant.
Garantie
Registreer je nieuwe BEHRINGER-apparatuur direct na aankoop door naar http://behringer.com te gaan en de voorwaarden van onze garantie zorgvuldig te lezen.
Specificaties
| In | |
| Connector | ¼" TS |
| Impedantie | 100 kΩ |
| In | |
| Connector | ¼" TS |
| Impedantie | 15 kΩ |
| Stroomvoorziening | |
| 9 V, 100 mA DC gereguleerd | |
| PSU-SB-CN BEHRINGER | 220 VAC-adapter China |
| PSU-SB-EU BEHRINGER | 230 VAC-adapter Europa |
| PSU-SB-JP BEHRINGER | 100 VAC-adapter Japan |
| PSU-SB-SAA BEHRINGER | 240 VAC-adapter Australië |
| PSU-SB-UK BEHRINGER | 240 VAC-adapter Verenigd Koninkrijk |
| PSU-SB-UL BEHRINGER | 115 VAC-adapter Verenigde Staten |
| Stroomconnector | 2 mm DC-aansluiting, negatief midden |
| Batterij | 9 V type 6LR61 |
| Stroomverbruik | 30 mA |
| Fysiek/gewicht | |
| Afmetingen (H x B x D) | ongeveer 2,9 x 3,3 x 5,6" ongeveer 76 x 86 x 143 mm |
| Gewicht | ongeveer 0,86 lbs / 0,39 kg |
BEHRINGER streeft er voortdurend naar om de hoogste professionele normen te handhaven. Als gevolg van deze inspanningen kunnen er van tijd tot tijd wijzigingen worden aangebracht aan bestaande producten zonder voorafgaande kennisgeving. Specificaties en uiterlijk kunnen daarom afwijken van de vermelde of getoonde specificaties.
Veiligheidsinstructies
Niet in de buurt van water gebruiken of in de buurt van warmtebronnen installeren. Gebruik alleen geautoriseerde hulpstukken/accessoires. Repareer het product niet zelf. Neem contact op met ons gekwalificeerde servicepersoneel voor service of reparaties, vooral als het snoer of de stekker van de voeding beschadigd is.
MUSIC Group IP Ltd. Trident Chambers, Wickhams Cay, P.O. Box 146, Road Town, Tortola, Britse Maagdeneilanden
behringer.com
