Behringer VINTAGE DELAY VD400 Handleiding

Inhoud

1 Introductie
2 Bedieningselementen
3 Specificaties
4 Veiligheidsinstructie
5 Download handleiding
6 In andere talen

Introductie

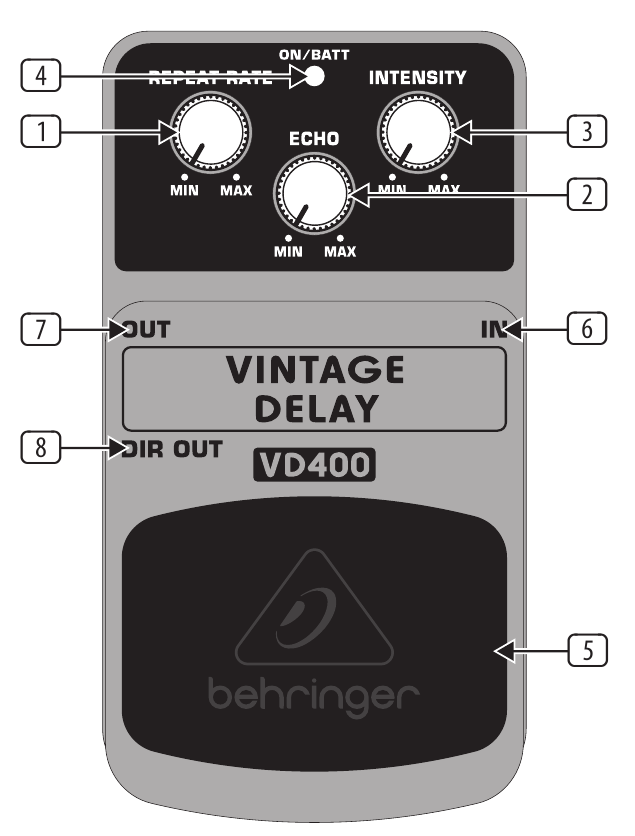

Bedieningselementen

De REPEAT RATE bediening past de delaytijd (herhalingsfrequentie) aan.
De ECHO bediening past het effectuitgangsniveau aan.
De INTENSITY bediening past het aantal herhalingen aan.
De ON/BATT LED licht op wanneer het effect is geactiveerd. Het dient ook als een batterijniveau-indicator.
Gebruik de voetschakelaar om het effect te activeren/deactiveren.
Gebruik deze 1/4" TS IN connector om de instrumentkabel aan te sluiten.
De 1/4" TS OUT connector stuurt het signaal naar je versterker.
De 1/4" TS DIR OUT connector stuurt het onaangetaste signaal om bijvoorbeeld op een aparte versterker aan te sluiten.

Als je alleen de OUT-connector gebruikt, stuurt deze het bewerkte signaal en, wanneer gedeactiveerd, het niet-bewerkte signaal. Wanneer zowel de OUT als de DIR OUT worden gebruikt, gedraagt de VD400 zich als een A/B-box. Dit betekent dat wanneer geactiveerd, de OUT alleen het echosignaal verzendt, terwijl de DIR OUT het droge signaal verzendt. Wanneer gedeactiveerd, is de OUT gedempt terwijl de DIR OUT het onaangetaste signaal verzendt.
Gebruik de DC IN aansluiting om een 9 V voeding aan te sluiten (niet meegeleverd).
Het BATTERY COMPARTMENT bevindt zich onder de pedaalafdekking. Om de 9 V batterij (niet meegeleverd) te plaatsen of te vervangen, druk je met een balpen op de scharnieren en verwijder je de pedaalafdekking. Wees voorzichtig om het apparaat niet te bekrassen.

De VD400 heeft geen aan/uit-schakelaar. Zodra je de stekker in de in-connector steekt, staat de VD400 aan. Wanneer niet in gebruik, verwijder de stekker uit de in-connector. Dit verlengt de levensduur van de batterij.
Het SERIAL NUMBER bevindt zich aan de onderkant.

Specificaties

In
Connector	1/4" TS
Impedantie	500 kΩ
In
Connector	1/4" TS
Impedantie	1 kΩ
Power Supply
	9 V , 100 mA gereguleerd
Behringer PSU-SB
USA/Canada	120 V~, 60 Hz
Europe/U.K./Australia	230 V~, 50 Hz
China	220 V~, 50 Hz
Korea	220 V~, 60 Hz
Japan	100 V~, 50/60 Hz
Power connector	2 mm DC jack, negatieve center
Battery	9 V type 6LR61
Power consumption	30 mA
Physical/Weight
Dimensions (H x W x D)	ongeveer 2 1/8 x 2 3/4 x 4 4/5" ongeveer 54 x 70 x 123 mm
Weight	ongeveer 0.73 lbs / 0.33 kg

Behringer streeft er voortdurend naar om de hoogste professionele normen te handhaven. Als gevolg van deze inspanningen kunnen er van tijd tot tijd wijzigingen worden aangebracht aan bestaande producten zonder voorafgaande kennisgeving. Specificaties en uiterlijk kunnen daarom afwijken van de vermelde of getoonde.

Veiligheidsinstructie

Lees deze instructies.
Bewaar deze instructies.
Neem alle waarschuwingen in acht.
Volg alle instructies op.
Gebruik dit apparaat niet in de buurt van water.
Maak alleen schoon met een droge doek.
Blokkeer geen ventilatieopeningen. Installeer in overeenstemming met de instructies van de fabrikant.
Niet installeren in de buurt van warmtebronnen, zoals radiatoren, warmteroosters, fornuizen of andere apparaten (inclusief versterkers) die warmte produceren.
Gebruik alleen hulpstukken / accessoires die door de fabrikant zijn gespecificeerd.
Gebruik alleen met de kar, standaard, statief, beugel of tafel die is gespecificeerd door de fabrikant, of die bij het apparaat wordt verkocht. Wanneer een kar wordt gebruikt, wees dan voorzichtig bij het verplaatsen van de kar/apparaat combinatie om letsel door omvallen te voorkomen.
Niet installeren in een afgesloten ruimte, zoals een boekenkast of soortgelijke unit.
Plaats geen open vuurbronnen, zoals brandende kaarsen, op het apparaat.

Dit ultieme effectpedaal is ontworpen om geweldige delay-geluiden te leveren die vergelijkbaar zijn met de modernste studioprocessoren. Dankzij de parameterbedieningen heb je tal van coole geluiden tot je beschikking om bijna elke situatie aan te kunnen.
Het delay-effect creëert een vertraging van het ingangssignaal met verschillende herhalingen. Verschillende tempo-instellingen maken interessante delay-effecten mogelijk.
Veiligheidsinstructies
Niet in de buurt van water gebruiken of in de buurt van warmtebronnen installeren. Gebruik alleen geautoriseerde hulpstukken/accessoires. Verricht zelf geen onderhoud aan het product. Neem contact op met ons gekwalificeerde onderhoudspersoneel voor onderhoud of reparaties, vooral wanneer het netsnoer of de stekker beschadigd is.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Behringer VINTAGE DELAY VD400 Handleiding
