Behringer CHROMATIC TUNER TU300 Handleiding
Inleiding
Deze compacte gitaar- en basgitaarstemmer biedt 7 verschillende stemmodi. Dankzij de 7-segments LED-display en 11-punts LED-indicatoren biedt hij een uitstekende zichtbaarheid, vooral in donkere omgevingen.

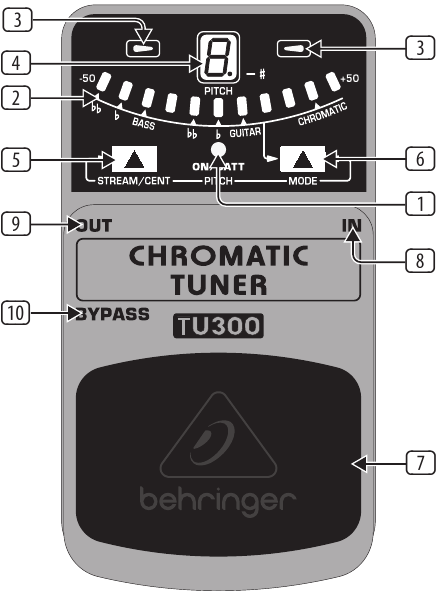

Bedieningselementen
- De ON/BATT LED licht op wanneer de tuner is geactiveerd. Hij dient ook als indicator voor het batterijniveau.
- Deze LED-meter geeft aan in welke mate de toon van het instrument afwijkt van de referentietoon.
- Deze gele pijl-LED's lichten op wanneer de gespeelde noot lager of hoger is dan de toonhoogte. Beide LED's lichten op wanneer de toonhoogte correct is.
- De 7-segments LED-display geeft het snaarnummer aan (hoge E-snaar: "1", B-snaar: "2", enz.) van de aangeslagen snaar van je instrument, als de TU300 in een van de gitaar- of basmodi wordt gebruikt. In chromatische modus wordt de nootnaam weergegeven. Halve tonen worden weergegeven door de decimale punt-LED ("#") in de display.
- Druk op de STREAM/CENT button om te schakelen tussen de LED-displaymodi.
- Druk op de MODE button om de stemmodus te selecteren.
- Gebruik de voetschakelaar om de tuner te activeren/deactiveren.
- Sluit je gitaar of basgitaar aan op de ¼" TS IN connector.
- Sluit je versterker of een andere stompbox aan op de ¼" TS OUT connector. Wanneer de tuner is geactiveerd (voetschakelaar ingedrukt), wordt de uitgang gedempt. Zo kun je je gitaar of basgitaar in stilte stemmen.
- De ¼" TS BYPASS connector stuurt altijd een signaal naar je versterker, onafhankelijk van de positie van de voetschakelaar.
Gebruik de DC IN-aansluiting aan de rechterkant van het apparaat om een 9 V-voeding aan te sluiten (niet meegeleverd).
Het BATTERIJCOMPARTIMENT bevindt zich onder de pedaalafdekking. Om de 9 V-batterij te plaatsen of te vervangen, druk je met een balpen op de scharnieren en verwijder je de pedaalafdekking. Zorg ervoor dat je het apparaat niet bekrast.
De TU300 wordt van stroom voorzien zodra je een stekker in de INPUT steekt. De batterij wordt "losgekoppeld" wanneer de stekker wordt verwijderd. Daarom heeft de TU300 geen aan/uit-schakelaar. Om de levensduur van de batterij te verlengen, moet je altijd de ingang loskoppelen wanneer het apparaat niet in gebruik is.
Het SERIENUMMER bevindt zich aan de onderkant.
Garantie
Registreer je nieuwe BEHRINGER-apparatuur direct na aankoop op http://behringer.com.
Specificaties
| In | |
| Connector | ¼ " TS |
| Impedantie | 500 kΩ |
| Uit | |
| Connector | ¼ " TS |
| Impedantie | 1 kΩ |
| Bypass | |
| Connector | ¼ " TS |
| Impedantie | 1 kΩ |
| Voeding | |
9 V  , 100 mA gereguleerd | |
| BEHRINGER PSU-SB | |
| USA/Canada | 120 V~, 60 Hz |
| China/Korea | 220 V~, 50 Hz |
| U.K./Australia | 240 V~, 50 Hz |
| Europe | 230 V~, 50 Hz |
| Japan | 100 V~, 50 - 60 Hz |
| Stroomconnector | 2 mm DC-aansluiting, negatief midden |
| Batterij | 9 V type 6LR61 |
| Stroomverbruik | 70 mA |
| Fysiek/Gewicht | |
| Afmetingen (H x B x D) | ca. 54 x 70 x 123 mm (2.1 x 2.8 x 4.8") |
| Gewicht | ca. 0,33 kg |
BEHRINGER streeft er voortdurend naar om de hoogste professionele normen te handhaven. Als gevolg van deze inspanningen kunnen er van tijd tot tijd wijzigingen worden aangebracht aan bestaande producten zonder voorafgaande kennisgeving. Specificaties en uiterlijk kunnen daarom afwijken van de vermelde of getoonde.
Veiligheidsinstructies
Niet in de buurt van water gebruiken of in de buurt van warmtebronnen installeren. Gebruik alleen goedgekeurde hulpstukken/accessoires. Verricht zelf geen onderhoud aan het product. Neem contact op met ons gekwalificeerde servicepersoneel voor service of reparaties, vooral wanneer het netsnoer of de stekker beschadigd is.
