GIGABYTE A520I AC Handleiding

Uw moederbordrevisie identificeren

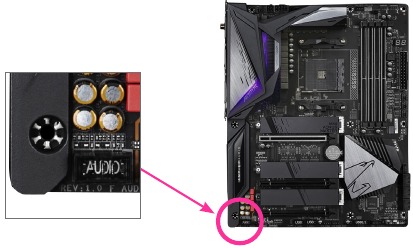

Het revisienummer op uw moederbord ziet er als volgt uit: "REV: X.X." Bijvoorbeeld, "REV: 1.0" betekent dat de revisie van het moederbord 1.0 is. Controleer uw moederbordrevisie voordat u het BIOS, de stuurprogramma's van het moederbord bijwerkt of wanneer u op zoek bent naar technische informatie.
Voorbeeld:

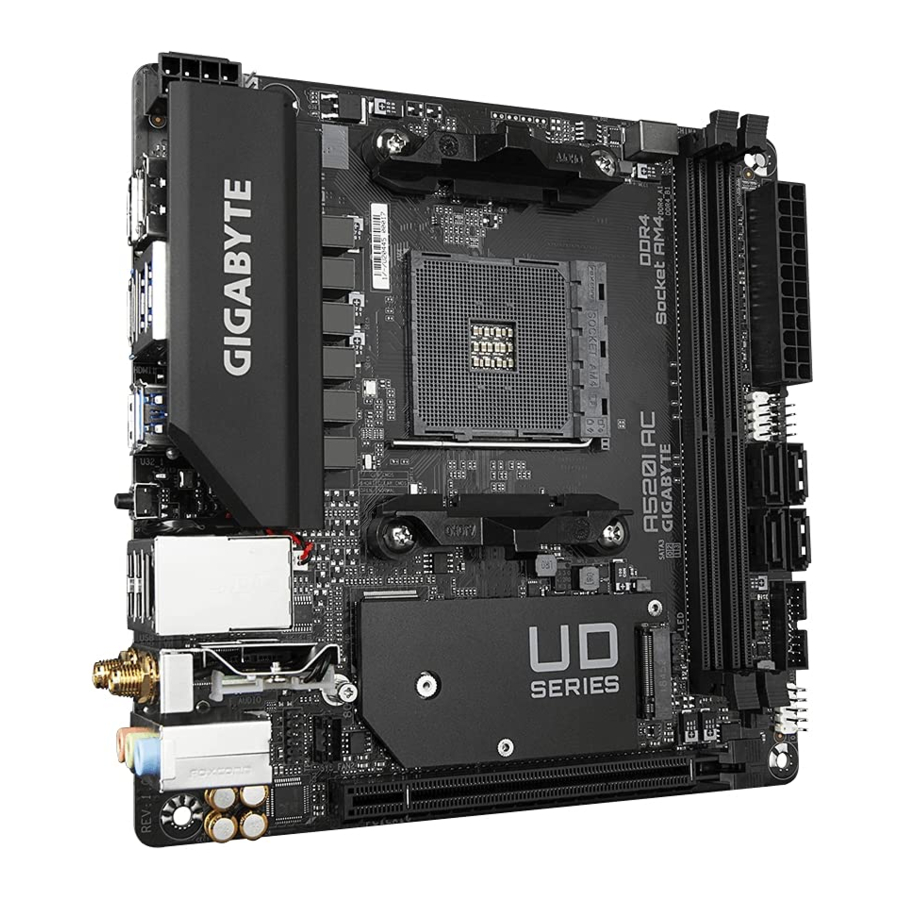

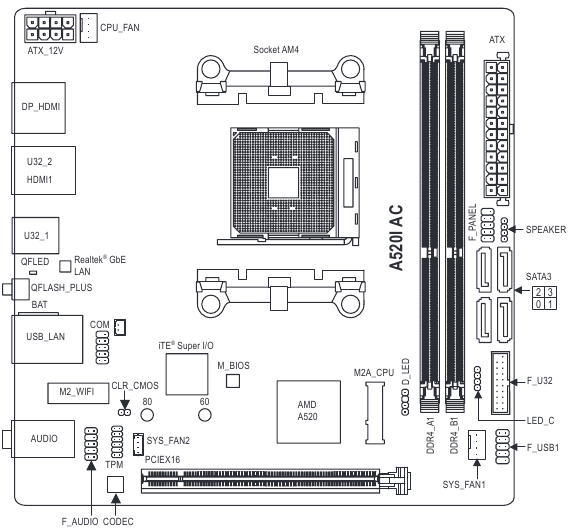

A520I AC Moederbordindeling

Hardware-installatie

Installatievoorzorgsmaatregelen

Het moederbord bevat talloze gevoelige elektronische circuits en componenten die beschadigd kunnen raken als gevolg van elektrostatische ontlading (ESD). Lees vóór de installatie de gebruikershandleiding zorgvuldig door en volg deze procedures:

• Zorg er vóór de installatie voor dat de behuizing geschikt is voor het moederbord.
• Verwijder of breek vóór de installatie de S/N-sticker (serienummer) van het moederbord of de garantiesticker die door uw dealer is verstrekt niet. Deze stickers zijn vereist voor de garantievalidatie.
• Verwijder altijd de wisselstroom door de stekker uit het stopcontact te halen voordat u het moederbord of andere hardwarecomponenten installeert of verwijdert.
• Wanneer u hardwarecomponenten aansluit op de interne connectoren op het moederbord, moet u ervoor zorgen dat ze goed en stevig zijn aangesloten.
• Vermijd het aanraken van metalen contacten of connectoren bij het hanteren van het moederbord.
• Het is het beste om een elektrostatische ontlading (ESD) polsband te dragen bij het hanteren van elektronische componenten zoals een moederbord, CPU of geheugen. Als u geen ESD-polsband hebt, houd uw handen dan droog en raak eerst een metalen voorwerp aan om statische elektriciteit te verwijderen.
• Plaats het moederbord vóór de installatie op een antistatische mat of in een elektrostatisch afgeschermde container.
• Voordat u de voedingskabel op het moederbord aansluit of loskoppelt, moet u ervoor zorgen dat de voeding is uitgeschakeld.
• Voordat u de stroom inschakelt, moet u ervoor zorgen dat de voedingsspanning is ingesteld volgens de plaatselijke spanningsnorm.
• Controleer voordat u het product gebruikt of alle kabels en stroomconnectoren van uw hardware -componenten zijn aangesloten.
• Om schade aan het moederbord te voorkomen, mag u niet toestaan dat schroeven in contact komen met het moederbordcircuit of de componenten ervan.
• Zorg ervoor dat er geen achtergebleven schroeven of metalen componenten op het moederbord of in de computerbehuizing liggen.
• Plaats het computersysteem niet op een oneffen ondergrond.
• Plaats het computersysteem niet in een omgeving met hoge temperaturen of een natte omgeving.
• Het inschakelen van de computer tijdens het installatieproces kan leiden tot schade aan systeemcomponenten en tot fysiek letsel bij de gebruiker.
• Als u niet zeker bent over installatiestappen of een probleem hebt met betrekking tot het gebruik van het product, raadpleeg dan een gecertificeerde computertechnicus.
• Als u een adapter, verlengkabel of stekkerdoos gebruikt, raadpleeg dan de installatie- en/of aardingsinstructies.

Productspecificaties

* GIGABYTE behoudt zich het recht voor om zonder voorafgaande kennisgeving wijzigingen aan te brengen in de productspecificaties en productgerelateerde informatie.
Ga naar de website van GIGABYTE voor ondersteuningslijsten van CPU, geheugenmodules, SSD's en M.2-apparaten.

Ga naar de pagina SERVICE/SUPPORT\Utility op de website van GIGABYTE om de nieuwste versie van apps te downloaden.

De CPU installeren

Lees de volgende richtlijnen voordat u begint met het installeren van de CPU:

• Zorg ervoor dat het moederbord de CPU ondersteunt.
  (Ga naar de website van GIGABYTE voor de meest recente lijst met ondersteunde CPU's.)
• Schakel altijd de computer uit en haal de stekker uit het stopcontact voordat u de CPU installeert om schade aan de hardware te voorkomen.
• Zoek pin één van de CPU. De CPU kan niet worden geplaatst als deze verkeerd is georiënteerd.
• Breng een gelijkmatige en dunne laag koelpasta aan op het oppervlak van de CPU.
• Schakel de computer niet in als de CPU-koeler niet is geïnstalleerd, anders kan er oververhitting en schade aan de CPU optreden.
• Stel de CPU-hostfrequentie in overeenstemming met de CPU-specificaties. Het wordt niet aanbevolen om de systeembusfrequentie in te stellen buiten de hardwarespecificaties, omdat deze niet voldoet aan de standaardvereisten voor de randapparatuur. Als u de frequentie buiten de standaardspecificaties wilt instellen, doe dit dan volgens uw hardwarespecificaties, inclusief de CPU, grafische kaart, geheugen, harde schijf, enz.

De CPU installeren

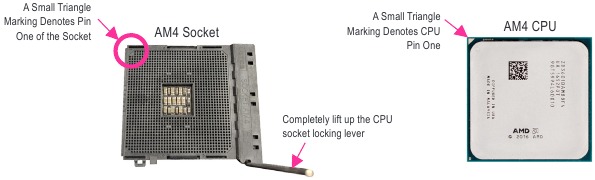

Til de vergrendelingshendel van de CPU-socket volledig op. Zoek pin één (aangegeven door een kleine driehoek) van de CPU-socket en de CPU. Zodra de CPU in de socket is geplaatst, plaatst u één vinger in het midden van de CPU, laat u de vergrendelingshendel zakken en vergrendelt u deze in de volledig vergrendelde positie.

Forceer de CPU niet in de CPU-socket voordat de vergrendelingshendel van de CPU-socket is opgetild, anders kan er schade aan de CPU en de CPU-socket optreden.

Het geheugen installeren

Lees de volgende richtlijnen voordat u begint met het installeren van het geheugen:

• Zorg ervoor dat het moederbord het geheugen ondersteunt. Het wordt aanbevolen om geheugen van dezelfde capaciteit, merk, snelheid en chips te gebruiken. (Ga naar de website van GIGABYTE voor de meest recente ondersteunde geheugensnelheden en geheugenmodules.)
• Schakel altijd de computer uit en haal de stekker uit het stopcontact voordat u het geheugen installeert om schade aan de hardware te voorkomen.
• Geheugenmodules hebben een foolproof ontwerp. Een geheugenmodule kan slechts in één richting worden geïnstalleerd. Als u het geheugen niet kunt plaatsen, wijzigt u de richting.

Dual Channel geheugenconfiguratie
Dit moederbord biedt twee geheugensockets en ondersteunt Dual Channel Technology. Nadat het geheugen is geïnstalleerd, detecteert het BIOS automatisch de specificaties en capaciteit van het geheugen. Het inschakelen van de Dual Channel geheugenmodus verdubbelt de oorspronkelijke geheugenbandbreedte.
De twee geheugensockets zijn verdeeld in twee kanalen en elk kanaal heeft één geheugensocket als volgt:

• Kanaal A: DDR4_A1
• Kanaal B: DDR4_B1

Vanwege CPU-beperkingen dient u de volgende richtlijnen te lezen voordat u het geheugen in de Dual Channel-modus installeert.

1. De Dual Channel-modus kan niet worden ingeschakeld als er slechts één geheugenmodule is geïnstalleerd.
2. Wanneer u de Dual Channel-modus inschakelt met twee geheugenmodules, wordt aanbevolen om geheugen van dezelfde capaciteit, merk, snelheid en chips te gebruiken.

Ga naar de website van GIGABYTE voor meer informatie over de hardware-installatie.

Een uitbreidingskaart installeren

Lees de volgende richtlijnen voordat u begint met het installeren van een uitbreidingskaart:

• Zorg ervoor dat het moederbord de uitbreidingskaart ondersteunt. Lees de handleiding die bij uw uitbreidingskaart is geleverd zorgvuldig door.
• Schakel altijd de computer uit en haal de stekker uit het stopcontact voordat u een uitbreidingskaart installeert om schade aan de hardware te voorkomen.

Connectoren achterpaneel

1. DisplayPort ^{(Opmerking 1)}
   DisplayPort levert hoogwaardige digitale beeld- en geluidskwaliteit en ondersteunt bidirectionele audiotransmissie. DisplayPort ondersteunt zowel DPCP- als HDCP 2.3-inhoudsbeveiligingsmechanismen. Het biedt verbeterde beelden die Rec. 2020 (Wide Color Gamut) en High Dynamic Range (HDR) voor Blu-ray UHD-weergave ondersteunen. U kunt deze poort gebruiken om uw DisplayPort-ondersteunde monitor aan te sluiten. Opmerking: De DisplayPort-technologie kan een maximale resolutie van 5120x2880@60 Hz ondersteunen, maar de werkelijk ondersteunde resoluties zijn afhankelijk van de gebruikte monitor.
2. HDMI-poort ^{(Opmerking 1)}

   De HDMI-poort is HDCP2.3-compatibel en ondersteunt DolbyTrueHD- en DTS HD Master Audio-formaten. Het ondersteunt ook tot 192KHz/24bit 7.1-kanaals LPCM-audio-uitvoer. U kunt deze poort gebruiken om uw HDMI-ondersteunde monitor aan te sluiten. De maximaal ondersteunde resolutie is 4096x2160@60 Hz, maar de werkelijk ondersteunde resoluties zijn afhankelijk van de gebruikte monitor.

   • Om een triple-displayconfiguratie in te stellen, moet u eerst moederborddrivers in het besturingssysteem installeren.
   • Nadat u het DisplayPort/HDMI-apparaat hebt geïnstalleerd, moet u ervoor zorgen dat u het standaard geluidsweergaveapparaat instelt op DisplayPort/HDMI. (De itemnaam kan verschillen, afhankelijk van uw besturingssysteem.)
3. USB 3.2 Gen 1-poort
   De USB 3.2 Gen 1-poort ondersteunt de USB 3.2 Gen 1-specificatie en is compatibel met de USB 2.0-specificatie. Gebruik deze poort voor USB-apparaten.
4. USB 3.2 Gen 1-poort (Q-Flash Plus-poort)
   De USB-poort ondersteunt de USB 3.2 Gen 1-specificatie. Gebruik deze poort voor USB-apparaten. Voordat u Q-Flash Plus ^{(Opmerking 2)} gebruikt, moet u ervoor zorgen dat u eerst de USB-flashdrive in deze poort plaatst.

   • Wanneer u de kabel verwijdert die is aangesloten op een connector op het achterpaneel, verwijdert u eerst de kabel van uw apparaat en verwijdert u deze vervolgens van het moederbord.
   • Wanneer u de kabel verwijdert, trekt u deze recht uit de connector. Beweeg deze niet heen en weer om een elektrische kortsluiting in de kabelconnector te voorkomen.
5. Q-Flash Plus-knop ^{(Opmerking 2)}
   Met Q-Flash Plus kunt u het BIOS bijwerken wanneer uw systeem is uitgeschakeld (S5-uitschakelstatus). Sla de nieuwste BIOS op een USB-stick op en sluit deze aan op de Q-Flash Plus-poort, en u kunt het BIOS nu automatisch flashen door simpelweg op de Q-Flash Plus-knop te drukken. De QFLED knippert wanneer de BIOS-matching en -flashactiviteiten starten en stopt met knipperen wanneer het flashen van de belangrijkste BIOS is voltooid.
6. RJ-45 LAN-poort
   De Gigabit Ethernet LAN-poort biedt een internetverbinding met een gegevenssnelheid tot 1 Gbps. Het volgende beschrijft de statussen van de LAN-poort-LED's.

   Speed LED:

   Status	Beschrijving
   Oranje	1 Gbps data rate
   Groen	100 Mbps data rate
   Uit	10 Mbps data rate

   Activiteit-LED:

   Status	Beschrijving
   Knipperend	Gegevensoverdracht of -ontvangst vindt plaats
   Uit	Er vindt geen gegevensoverdracht of -ontvangst plaats

7. USB 2.0/1.1-poort
   De USB-poort ondersteunt de USB 2.0/1.1-specificatie. Gebruik deze poort voor USB-apparaten.
8. SMA-antenneconnectoren (1T1R)
   Gebruik deze connector om een antenne aan te sluiten.
   Draai de antennes vast aan de antenneconnectoren en richt de antennes vervolgens correct om een betere signaalontvangst te krijgen.
9. Line-in/Rear Speaker Out (blauw)
   De line-in-aansluiting. Gebruik deze audio-aansluiting voor line-in-apparaten zoals een optische drive, walkman, enz.
10. Line-out/Front Speaker Out (groen)
    De line-out-aansluiting.
11. Mic In/Center/Subwoofer Speaker Out (roze)
    De Mic in-aansluiting.
    Audio-aansluitingconfiguraties:

    Aansluiting	Koptelefoon/2-kanaals	4-kanaals	5.1-kanaals	7.1-kanaals
    Line In/Rear Speaker Out		✓	✓	✓
    Line Out/Front Speaker Out	✓	✓	✓	✓
    Mic In/Center/Subwoofer Speaker Out			✓	✓
    Front Panel Line Out/Side Speaker Out				✓

    U kunt de functionaliteit van een audio-aansluiting wijzigen met behulp van de audiosoftware. Voor het configureren van 7.1-kanaals audio opent u de audiosoftware voor audio-instellingen.

Ga naar de website van GIGABYTE voor meer informatie over het configureren van de audiosoftware.

(Opmerking 1) Alleen voor AMD Ryzen^™ 5000 G-serie/4000 G-serieProcessors.
(Opmerking 2) Om de Q-Flash Plus-functie in te schakelen, gaat u naar de webpagina "Unique Features" van de GIGABYTE-website.

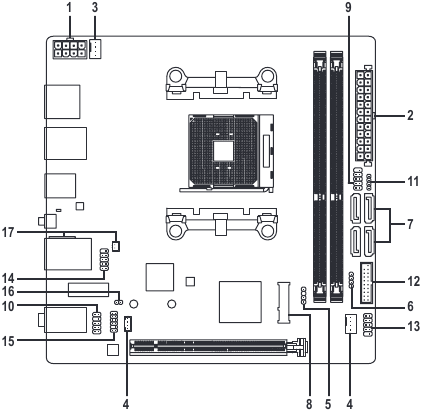

Interne aansluitingen

1. ATX_12V
2. ATX
3. CPU_FAN
4. SYS_FAN1/2
5. D_LED
6. LED_C
7. SATA3 0/1/2/3
8. M2A_CPU
9. F_PANEL
10. F_AUDIO
11. SPEAKER
12. F_U32
13. F_USB
14. COM
15. TPM
16. CLR_CMOS
17. BAT

Lees de volgende richtlijnen voordat u externe apparaten aansluit:

• Zorg er eerst voor dat uw apparaten compatibel zijn met de aansluitingen die u wilt gebruiken.
• Voordat u de apparaten installeert, moet u de apparaten en uw computer uitschakelen. Haal het netsnoer uit het stopcontact om schade aan de apparaten te voorkomen.
• Nadat u het apparaat hebt geïnstalleerd en voordat u de computer inschakelt, moet u ervoor zorgen dat de apparaatkabel stevig is bevestigd aan de aansluiting op het moederbord.

1/2). ATX_12V/ATX (2x4 12V-stroomconnector en 2x12 hoofdvoedingsconnector)
Door het gebruik van de stroomconnector kan de voeding voldoende stabiel vermogen leveren aan alle componenten op het moederbord. Voordat u de stroomconnector aansluit, moet u eerst controleren of de voeding is uitgeschakeld en of alle apparaten correct zijn geïnstalleerd. De stroomconnector heeft een failsafe-ontwerp. Sluit de voedingskabel in de juiste richting aan op de stroomconnector.
De 12V-stroomconnector levert voornamelijk stroom aan de CPU. Als de 12V-stroomconnector niet is aangesloten, start de computer niet op.
Om aan de uitbreidingseisen te voldoen, wordt aanbevolen een voeding te gebruiken die bestand is tegen een hoog stroomverbruik (500 W of meer). Als een voeding wordt gebruikt die niet het vereiste vermogen levert, kan dit leiden tot een instabiel of niet-opstartbaar systeem.

ATX_12V:

ATX:

3/4). CPU_FAN/SYS_FAN1/2 (ventilatorheaders)
Alle ventilatorheaders op dit moederbord zijn 4-pins. De meeste ventilatorheaders hebben een failsafe-ontwerp. Wanneer u een ventilatorkabel aansluit, moet u ervoor zorgen dat u deze in de juiste richting aansluit (de zwarte connector is de aardingsdraad). De functie voor snelheidsregeling vereist het gebruik van een ventilator met een ontwerp voor snelheidsregeling. Voor een optimale warmteafvoer wordt aanbevolen om een systeemventilator in de behuizing te installeren.

• Zorg ervoor dat u ventilatorkabels op de ventilatorheaders aansluit om te voorkomen dat uw CPU en systeem oververhit raken. Oververhitting kan leiden tot schade aan de CPU of het systeem kan vastlopen.
• Deze ventilatorheaders zijn geen configuratiejumperblokken. Plaats geen jumperkap op de headers.

5. D_LED (adresseerbare ledstripheader)
   De header kan worden gebruikt om een standaard 5050 adresseerbare ledstrip aan te sluiten, met een maximaal vermogen van 5A (5V) en een maximaal aantal van 1000 leds.


   Pin nr.	Definitie
   1	V (5V)
   2	Data
   3	Geen pin
   4	GND

   Sluit uw adresseerbare ledstrip aan op de header. De voedingspin (gemarkeerd met een driehoek op de stekker) van de ledstrip moet worden aangesloten op pin 1 van de adresseerbare ledstripheader. Een verkeerde aansluiting kan leiden tot schade aan de ledstrip.

6. LED_C (RGB ledstripheader)
   De header kan worden gebruikt om een standaard 5050 RGB-ledstrip (12V/G/R/B) aan te sluiten, met een maximaal vermogen van 2A (12V) en een maximale lengte van 2 m.


   Pin nr.	Definitie
   1	12V
   2	G
   3	R
   4	B

   Sluit uw RGB-ledstrip aan op de header. De voedingspin (gemarkeerd met een driehoek op de stekker) van de ledstrip moet worden aangesloten op pin 1 (12V) van deze header. Een verkeerde aansluiting kan leiden tot schade aan de ledstrip.
   Voor meer informatie over het in- en uitschakelen van de verlichting van de ledstrip gaat u naar de webpagina "Unieke functies" van de website van GIGABYTE.
   Voordat u de apparaten installeert, moet u de apparaten en uw computer uitschakelen. Haal het netsnoer uit het stopcontact om schade aan de apparaten te voorkomen.

7. SATA3 0/1/2/3 (SATA 6 Gb/s-connectoren)
   De SATA-connectoren voldoen aan de SATA 6 Gb/s-standaard en zijn compatibel met de SATA 3 Gb/s- en SATA 1,5 Gb/s-standaard. Elke SATA-connector ondersteunt één SATA-apparaat. De SATA-connectoren ondersteunen RAID 0, RAID 1 en RAID 10. Raadpleeg het hoofdstuk "Een RAID-set configureren" voor instructies over het configureren van een RAID-array.


   Pin nr.	Definitie
   1	GND
   2	TXP
   3	TXN
   4	GND
   5	RXN
   6	RXP
   7	GND

8. M2A_CPU (M.2 Socket 3-connector)
   De M.2-connector ondersteunt M.2 SATA SSD's of M.2 PCIe SSD's en ondersteunt RAID-configuratie. Houd er rekening mee dat een M.2 PCIe SSD niet kan worden gebruikt om een RAID-set te maken met een SATA-harde schijf. Raadpleeg het hoofdstuk "Een RAID-set configureren" voor instructies over het configureren van een RAID-array.

   Volg de onderstaande stappen om een M.2 SSD correct in de M.2-connector te installeren.
   1. Gebruik een schroevendraaier om de schroef op het koellichaam los te draaien en verwijder vervolgens eerst het koellichaam.
   2. Zoek het juiste montagegat voor de te installeren M.2 SSD en draai vervolgens eerst de afstandhouder vast. Steek de M.2 SSD in een hoek in de M.2-connector.
   3. Druk de M.2 SSD naar beneden en zet deze vervolgens vast met de schroef. Plaats het koellichaam terug en zet het vast aan het originele gat.
      Selecteer het juiste gat voor de te installeren M.2 SSD en draai de schroef en de afstandhouder opnieuw vast.
9. F_PANEL (Frontpaneelheader)
   Sluit de aan/uit-schakelaar, de resetknop en de systeemstatusindicator op de behuizing aan op deze header volgens de onderstaande pintoewijzingen. Let op de positieve en negatieve pinnen voordat u de kabels aansluit.

   • PLED (Power-led):

     Systeemstatus	Led
     S0	Aan
     S3/S4/S5	Uit

     Maakt verbinding met de stroomstatusindicator op het voorpaneel van de behuizing. De LED is aan wanneer het systeem in werking is. De LED is uit wanneer het systeem in S3/S4 slaapstand staat of is uitgeschakeld (S5).

   • PW (Power Switch (aan/uit-schakelaar)):
     Maakt verbinding met de aan/uit-schakelaar op het voorpaneel van de behuizing. U kunt configureren hoe u uw systeem uitschakelt met behulp van de aan/uit-schakelaar (raadpleeg hoofdstuk "BIOS Setup," "Settings\Platform Power," voor meer informatie).
   • HD (Hard Drive Activity LED (LED voor harde schijfactiviteit)):
     Maakt verbinding met de LED voor harde schijfactiviteit op het voorpaneel van de behuizing. De LED is aan wanneer de harde schijf gegevens leest of schrijft.
   • RES (Reset Switch (resetknop)):
     Maakt verbinding met de resetknop op het voorpaneel van de behuizing. Druk op de resetknop om de computer opnieuw op te starten als de computer vastloopt en niet normaal opnieuw kan worden opgestart.
   • NC: Geen verbinding.
     Het ontwerp van het voorpaneel kan per behuizing verschillen. Een voorpaneelmodule bestaat voornamelijk uit een aan/uit-schakelaar, resetknop, stroom-LED, LED voor harde schijfactiviteit, enz. Wanneer u de voorpaneelmodule van uw behuizing op deze header aansluit, moet u ervoor zorgen dat de draadtoewijzingen en de pintoewijzingen correct overeenkomen.
10. F_AUDIO (Front Panel Audio Header (audioheader voor voorpaneel))
    De audioheader voor het voorpaneel ondersteunt High Definition Audio (HD). U kunt de audiomodule van uw chassisfrontpaneel op deze header aansluiten. Zorg ervoor dat de draadtoewijzingen van de moduleconnector overeenkomen met de pintoewijzingen van de moederbordheader. Een onjuiste verbinding tussen de moduleconnector en de moederbordheader zorgt ervoor dat het apparaat niet meer werkt of zelfs beschadigd raakt.


    Pin No.	Definitie
    1	MIC L
    2	GND
    3	MIC R
    4	NC
    5	Head Phone R
    6	MIC Detection
    7	SENSE_SEND
    8	No Pin
    9	Head Phone L
    10	Head Phone Detection

    Sommige behuizingen bieden een audiomodule voor het voorpaneel met gescheiden connectoren op elke draad in plaats van een enkele stekker. Neem contact op met de fabrikant van de behuizing voor informatie over het aansluiten van de audiomodule van het voorpaneel met verschillende draadtoewijzingen.

11. SPEAKER (Speaker Header (luidsprekerheader))
    Maakt verbinding met de luidspreker op het voorpaneel van de behuizing. Het systeem rapporteert de opstartstatus van het systeem door een pieptoon te laten horen. Er is één korte pieptoon te horen als er geen probleem wordt gedetecteerd bij het opstarten van het systeem.


    Pin No.	Definitie
    1	VCC
    2	NC
    3	NC
    4	SPK-

12. F_U32 (USB 3.2 Gen 1 Header (USB 3.2 Gen 1-header))
    De header voldoet aan de USB 3.2 Gen 1- en USB 2.0-specificatie en kan twee USB-poorten bieden. Neem contact op met de plaatselijke dealer voor de aanschaf van het optionele 3,5-inch voorpaneel dat twee USB 3.2 Gen 1-poorten biedt.


    Pin No.	Definitie
    1	VBUS
    2	SSRX1-
    3	SSRX1+
    4	GND
    5	SSTX1-
    6	SSTX1+
    7	GND
    8	D1-
    9	D1+
    10	NC
    11	D2+
    12	D2-
    13	GND
    14	SSTX2+
    15	SSTX2-
    16	GND
    17	SSRX2+
    18	SSRX2-
    19	VBUS
    20	No Pin

13. F_USB1 (USB 2.0/1.1 Header (USB 2.0/1.1-header))
    De header voldoet aan de USB 2.0/1.1-specificatie. Elke USB-header kan twee USB-poorten leveren via een optionele USB-beugel. Neem contact op met de plaatselijke dealer voor de aanschaf van de optionele USB-beugel.


    Pin No.	Definitie
    1	Power (5V)
    2	Power (5V)
    3	USB DX-
    4	USB DY-
    5	USB DX+
    6	USB DY+
    7	GND
    8	GND
    9	No Pin
    10	NC

    Zorg ervoor dat u uw computer uitschakelt en het netsnoer uit het stopcontact haalt voordat u de USB-beugel installeert, om schade aan de USB-beugel te voorkomen.

14. COM (Serial Port Header (seriële poortheader))
    De COM-header kan één seriële poort leveren via een optionele COM-poortkabel. Neem contact op met de plaatselijke dealer voor de aanschaf van de optionele COM-poortkabel.


    Pin No.	Definitie
    1	NDCD-
    2	NSIN
    3	NSOUT
    4	NDTR-
    5	GND
    6	NDSR-
    7	NRTS-
    8	NCTS-
    9	NRI-
    10	No Pin

15. TPM (Trusted Platform Module Header (Trusted Platform Module-header))
    U kunt een TPM (Trusted Platform Module) op deze header aansluiten.


    Pin No.	Definitie
    1	LAD0
    2	VCC3
    3	LAD1
    4	No Pin
    5	LAD2
    6	LCLK
    7	LAD3
    8	GND
    9	LFRAME
    10	NC
    11	SERIRQ
    12	LRESET

16. CLR_CMOS (Clear CMOS Jumper (CMOS-jumper wissen))
    Gebruik deze jumper om de BIOS-configuratie te wissen en de CMOS-waarden terug te zetten naar de fabrieksinstellingen. Om de CMOS-waarden te wissen, gebruikt u een metalen voorwerp, zoals een schroevendraaier, om de twee pinnen enkele seconden aan te raken.
    Open: Normaal
    Kortsluiting: CMOS-waarden wissen

    • Schakel altijd uw computer uit voordat u de CMOS-waarden wist.
    • Ga na het opnieuw opstarten van het systeem naar BIOS Setup om de fabrieksinstellingen te laden (selecteer Load Optimized Defaults (geoptimaliseerde standaardwaarden laden)) of configureer de BIOS-instellingen handmatig (raadpleeg hoofdstuk "BIOS Setup," voor BIOS-configuraties).
17. BAT (Battery (batterij))
    De batterij levert stroom om de waarden (zoals BIOS-configuraties, datum- en tijdinformatie) in de CMOS te bewaren wanneer de computer is uitgeschakeld. Vervang de batterij wanneer de batterijspanning tot een laag niveau daalt, anders zijn de CMOS-waarden mogelijk niet nauwkeurig of gaan ze verloren.
    U kunt de CMOS-waarden wissen door de batterij te verwijderen:

    1. Schakel uw computer uit en trek het netsnoer uit het stopcontact.
    2. Trek de batterijkabel los van de batterijkabelheader en wacht een minuut.
    3. Sluit de batterijkabel aan.
    4. Steek het netsnoer in het stopcontact en start uw computer opnieuw op.

    Pin No.	Definitie
    1 (+)	RTC Power
    2 (-)	GND

    • Schakel altijd uw computer uit en trek de stekker uit het stopcontact voordat u de batterij vervangt.
    • Vervang de batterij door een gelijkwaardige. Schade aan uw apparaten kan optreden als de batterij wordt vervangen door een onjuist model.
    • Neem contact op met de plaats van aankoop of de lokale dealer als u de batterij niet zelf kunt vervangen of als u niet zeker bent van het batterijmodel.
    • Gebruikte batterijen moeten worden behandeld in overeenstemming met de lokale milieuvoorschriften.

BIOS Setup

BIOS (Basic Input and Output System) registreert hardwareparameters van het systeem in de CMOS op het moederbord. De belangrijkste functies zijn onder meer het uitvoeren van de Power-On Self-Test (POST) tijdens het opstarten van het systeem, het opslaan van systeemparameters en het laden van het besturingssysteem, enz. BIOS bevat een BIOS-setup programma waarmee de gebruiker basisconfiguratie-instellingen van het systeem kan wijzigen of bepaalde systeemfuncties kan activeren.
Wanneer de stroom is uitgeschakeld, levert de batterij op het moederbord de nodige stroom aan de CMOS om de configuratiewaarden in de CMOS te behouden.
Om toegang te krijgen tot het BIOS Setup programma, drukt u op de toets <Delete> tijdens de POST wanneer de stroom wordt ingeschakeld. Gebruik de GIGABYTE Q-Flash of @BIOS utility om de BIOS te upgraden.

• Met Q-Flash kan de gebruiker snel en eenvoudig de BIOS upgraden of een back-up maken zonder het besturingssysteem te openen.
• @BIOS is een Windows-gebaseerd hulpprogramma dat de nieuwste versie van de BIOS op internet zoekt en downloadt en de BIOS bijwerkt.

  • Omdat het flashen van de BIOS potentieel riskant is, raden we u aan de BIOS niet te flashen als u geen problemen ondervindt bij het gebruik van de huidige versie van de BIOS. Om de BIOS te flashen, moet u dit met de nodige voorzichtigheid doen. Een onjuiste BIOS-flash kan leiden tot een storing in het systeem.
  • Het wordt aanbevolen om de standaardinstellingen niet te wijzigen (tenzij dit nodig is) om systeeminstabiliteit of andere onverwachte resultaten te voorkomen. Het onjuist wijzigen van de instellingen kan ertoe leiden dat het systeem niet meer opstart. Als dit gebeurt, probeer dan de CMOS-waarden te wissen en het bord terug te zetten naar de standaardwaarden. (Raadpleeg het gedeelte "Load Optimized Defaults" in dit hoofdstuk of de introducties van de batterij/clear CMOS-jumper in hoofdstuk "Hardware-installatie" voor het wissen van de CMOS-waarden.)

Opstartscherm

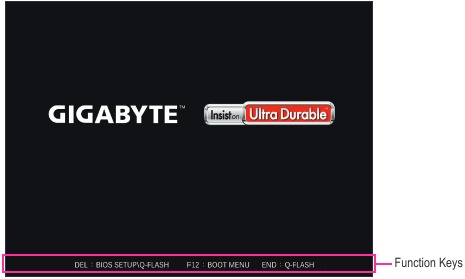

Het volgende opstartlogoscherm verschijnt wanneer de computer opstart.

Er zijn twee verschillende BIOS-modi, zoals hieronder, en u kunt de toets <F2> gebruiken om tussen de twee modi te schakelen. In de Easy Mode kunnen gebruikers snel hun huidige systeeminformatie bekijken of aanpassingen maken voor optimale prestaties. In de Easy Mode kunt u uw muis gebruiken om door de configuratie-items te bewegen. De Advanced Mode biedt gedetailleerde BIOS-instellingen. U kunt op de pijltjestoetsen op uw toetsenbord drukken om tussen de items te bewegen en op <Enter> drukken om een submenu te accepteren of te openen. Of u kunt uw muis gebruiken om het gewenste item te selecteren.

• Wanneer het systeem niet zo stabiel is als normaal, selecteer dan het item LoadOptimizedDefaults om uw systeem op de standaardwaarden in te stellen.
• De BIOS Setup menu's die in dit hoofdstuk worden beschreven, zijn alleen ter referentie en kunnen verschillen per BIOS-versie.

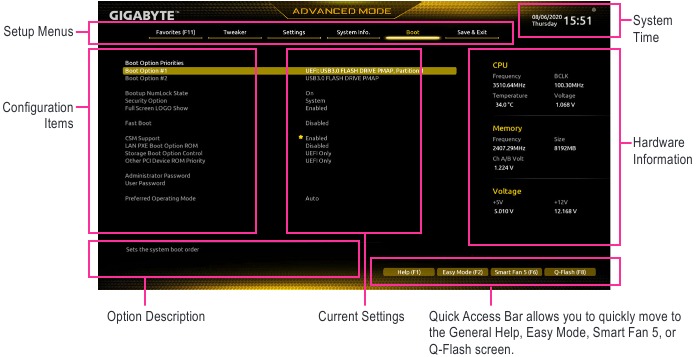

Het hoofdmenu

Functietoetsen Advanced Mode

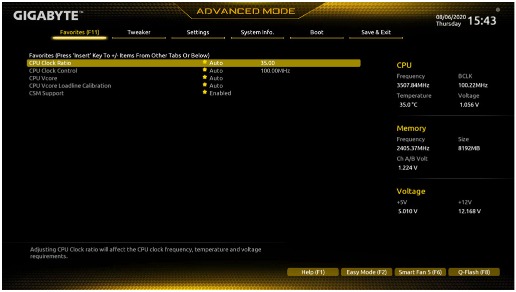

Favorieten (F11)

Stel uw veelgebruikte opties in als uw favorieten en gebruik de toets <F11> om snel over te schakelen naar de pagina waar al uw favoriete opties zich bevinden. Om een favoriete optie toe te voegen of te verwijderen, gaat u naar de oorspronkelijke pagina en drukt u op <Insert> op de optie. De optie is gemarkeerd met een sterteken als deze is ingesteld als "favoriet".

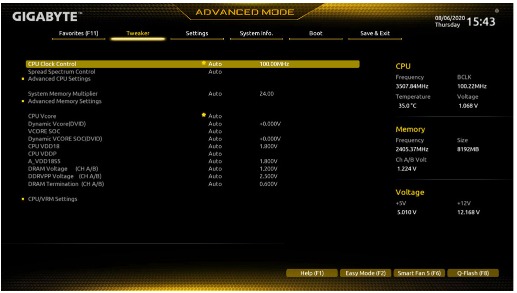

Tweaker

Of het systeem stabiel zal werken met de overklok-/overspanningsinstellingen die u hebt gemaakt, is afhankelijk van uw algemene systeemconfiguraties. Onjuist overklokken/overspanning kan leiden tot schade aan CPU, chipset of geheugen en de nuttige levensduur van deze componenten verkorten. Deze pagina is alleen voor gevorderde gebruikers en we raden u aan de standaardinstellingen niet te wijzigen om systeeminstabiliteit of andere onverwachte resultaten te voorkomen. (Het onjuist wijzigen van de instellingen kan ertoe leiden dat het systeem niet meer opstart. Als dit gebeurt, wis dan de CMOS-waarden en zet het bord terug naar de standaardwaarden.)

• CPU Clock Control
  Hiermee kunt u de CPU-basisklok handmatig instellen in stappen van 1 MHz. (Standaard: Auto)

  Het wordt ten zeerste aanbevolen om de CPU-frequentie in te stellen in overeenstemming met de CPU-specificaties.
• Spread Spectrum Control
  Schakelt CPU/PCIe Spread Spectrum in of uit. (Standaard: Auto)

Geavanceerde CPU-instellingen

• Core Performance Boost ^(Opmerking)
  Hiermee kunt u bepalen of u de Core Performance Boost (CPB) technologie wilt inschakelen, een CPU-prestatieboosttechnologie. (Standaard: Auto)
• SVM Mode
  Virtualisatie verbeterd door virtualisatietechnologie stelt een platform in staat om meerdere besturingssystemen en toepassingen in onafhankelijke partities uit te voeren. Met virtualisatie kan één computersysteem functioneren als meerdere virtuele systemen. (Standaard: Uitgeschakeld)
• AMD Cool&Quiet function
  • Ingeschakeld
    Laat de AMD Cool'n'Quiet driver de CPU-klok en VID dynamisch aanpassen om de warmteafgifte van uw computer en het stroomverbruik te verminderen. (Standaard)
  • Uitgeschakeld
    Schakelt deze functie uit.
• PPC Adjustment ^(Opmerking)
  Hiermee kunt u de PState van de CPU vastzetten. (Standaard: PState 0)
• Global C-state Control ^(Opmerking)
  Hiermee kunt u bepalen of de CPU C-states mag betreden. Indien ingeschakeld, wordt de CPU-kernfrequentie verlaagd tijdens de systeemstopstand om het stroomverbruik te verminderen. (Standaard: Auto)
• Power Supply Idle Control ^{(Opmerking 1)}
  Schakelt Package C6 State in of uit.
  • Typical Current Idle
    Schakelt deze functie uit.
  • Low Current Idle
    Schakelt deze functie in.
  • Auto
    Laat de BIOS deze instelling automatisch configureren. (Standaard)
• CCD Control ^{(Opmerking 1)}
  Stelt het aantal te gebruiken CCD's in. (Standaard: Auto)
• Downcore Control
  Hiermee kunt u het aantal in te schakelen CPU-kernen selecteren (het aantal CPU-kernen kan per CPU verschillen). (Standaard: Auto)
• SMT Mode
  Hiermee kunt u de CPU Simultaneous Multi-Threading technologie in- of uitschakelen. (Standaard: Auto)
• CPPC ^{(Opmerking 1)}
  Schakelt de CPPC-functie in of uit. (Standaard: Auto)
• CPPC Preferred Cores ^{(Opmerking 1)}
  Schakelt de CPPC Preferred Cores-functie in of uit. (Standaard: Auto)
• Extreme Memory Profile (X.M.P.) ^{(Opmerking 2)}
  Hiermee kan de BIOS de SPD-gegevens op XMP-geheugenmodule(s) lezen om de geheugenprestaties te verbeteren wanneer ingeschakeld.
  • Disabled
    Schakelt deze functie uit. (Standaard)
  • Profile1
    Gebruikt Profile 1-instellingen.
  • Profile2 ^{(Opmerking 2)}
    Gebruikt Profile 2-instellingen.
• XMP High Frequency Support ^{(Opmerking 2)}
  Hiermee kunt u het compatibiliteitsniveau voor hoogfrequent geheugen selecteren. Dit item kan alleen worden geconfigureerd wanneer Extreme Memory Profle (X.M.P.) is ingesteld op Profle1 of Profle2. (Standaard: Auto)
• System Memory Multiplier
  Hiermee kunt u de systeemgeheugenvermenigvuldiger instellen. Auto stelt de geheugenvermenigvuldiger in volgens de geheugen SPD-gegevens. (Standaard: Auto)

Geavanceerde geheugeninstellingen

Geheugensubtimings

Standard Timing Control, Advanced Timing Control, CAD Bus Setup Timing, CAD Bus Drive Strength, Data Bus Confguration
Deze secties bieden geheugentiminginstellingen. Opmerking: Uw systeem kan onstabiel worden of niet meer opstarten nadat u wijzigingen hebt aangebracht in de geheugentimings. Als dit gebeurt, zet u het bord terug naar de standaardwaarden door geoptimaliseerde standaardwaarden te laden of de CMOS-waarden te wissen.

SPD Info

Geeft informatie weer over het geïnstalleerde geheugen.

• CPU Vcore/Dynamic Vcore(DVID)/VCORE SOC/Dynamic VCORE SOC(DVID)/CPU VDD18/ CPU VDDP/A_VDD18S5/DRAM Voltage (CHA/B)/DDRVPP Voltage (CHA/B)/DRAM Termination (CHA/B)
  Met deze items kunt u de CPU Vcore- en geheugenspanningen aanpassen.

CPU/VRM-instellingen

In dit submenu kunt u het Load-Line Calibration-niveau configureren.

(Opmerking) Dit item is alleen aanwezig als u een CPU installeert die deze functie ondersteunt.
(Opmerking 1) Dit item is alleen aanwezig als u een CPU installeert die deze functie ondersteunt.
(Opmerking 2) Dit item is alleen aanwezig als u een CPU en een geheugenmodule installeert die deze functie ondersteunen.

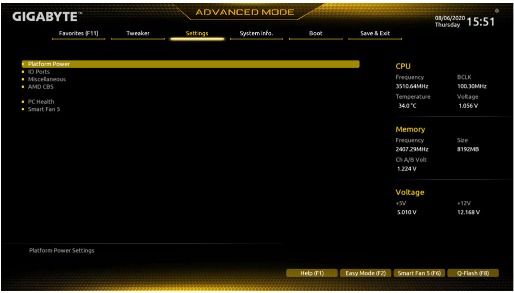

Instellingen

Platformvoeding

• AC BACK
  Bepaalt de status van het systeem na het terugkeren van de stroom na een AC-stroomuitval.
  • Memory (Geheugen)
    Het systeem keert terug naar de laatst bekende actieve status na het terugkeren van de AC-stroom.
  • Always On (Altijd aan)
    Het systeem wordt ingeschakeld na het terugkeren van de AC-stroom.
  • Always Off (Altijd uit)
    Het systeem blijft uit na het terugkeren van de AC-stroom. (Standaard)
• ErP
  Bepaalt of het systeem het minste stroom verbruikt in de S5-status (afsluiten). (Standaard: Uitgeschakeld) Opmerking: Wanneer dit item is ingesteld op Enabled (Ingeschakeld), is de functie fResume by Alarm niet beschikbaar.
• Soft-Off by PWR-BTTN
  Configureert de manier om de computer uit te schakelen in MS-DOS-modus met behulp van de aan/uit-knop.
  • Instant-Off (Direct uit)
    Druk op de aan/uit-knop en het systeem wordt direct uitgeschakeld. (Standaard)
  • Delay 4 Sec. (4 sec. vertraging)
    Houd de aan/uit-knop 4 seconden ingedrukt om het systeem uit te schakelen. Als de aan/uit-knop minder dan 4 seconden wordt ingedrukt, gaat het systeem naar de stand-by modus.
• Power Loading
  Schakelt dummy load in of uit. Wanneer de voeding laag belast is, wordt een zelfbescherming geactiveerd waardoor deze wordt afgesloten of defect raakt. Als dit gebeurt, stelt u dit in op Enabled (Ingeschakeld). Met Auto kan het BIOS deze instelling automatisch configureren. (Standaard: Auto)
• Resume by Alarm
  Bepaalt of het systeem op een gewenst tijdstip moet worden ingeschakeld. (Standaard: Uitgeschakeld)
  Als deze functie is ingeschakeld, stelt u de datum en tijd als volgt in:
  • Wake up day: (Dag om wakker te worden:) Schakel het systeem op een specifiek tijdstip in op elke dag of op een specifieke dag in een maand.
  • Wake up hour/minute/second: (Uur/minuut/seconde om wakker te worden:) Stel de tijd in waarop het systeem automatisch wordt ingeschakeld.

Opmerking: Vermijd bij gebruik van deze functie onvoldoende afsluiting van het besturingssysteem of verwijdering van de AC-stroom, anders zijn de instellingen mogelijk niet effectief.

• Wake on LAN
  Schakelt de Wake on LAN-functie in of uit. (Standaard: Ingeschakeld)
• High Precision Event Timer
  Schakelt High Precision Event Timer (HPET) in of uit in het besturingssysteem. (Standaard: Ingeschakeld)
• CEC 2019 Ready
  Hiermee kunt u selecteren of het systeem het stroomverbruik mag aanpassen wanneer het zich in de status van afsluiten, inactief of stand-by bevindt, om te voldoen aan de CEC (California Energy Commission) 2019-normen. (Standaard: Uitgeschakeld)

IO-poorten

• Initial Display Output
  Specificeert de eerste activering van de monitorweergave vanaf de geïnstalleerde PCI Express-grafische kaart of de geïntegreerde grafische kaart.
  • IGD Video ^(Opmerking)
    Stelt de geïntegreerde grafische kaart in als het eerste beeldscherm.
  • PCIe 1 Slot
    Stelt de grafische kaart op de PCIEX16-sleuf in als het eerste beeldscherm. (Standaard)
• Integrated Graphics ^(Opmerking)
  Schakelt de geïntegreerde grafische functie in of uit.
  • Auto
    Het BIOS schakelt de onboard graphics automatisch in of uit, afhankelijk van de geïnstalleerde grafische kaart.(Standaard)
  • Forces
    Schakelt de onboard graphics in.
  • Disabled
    Schakelt de onboard graphics uit.
• UMA Mode ^(Opmerking)
  Specificeer de UMA-modus.
  • Auto
    Hiermee kan het BIOS deze instelling automatisch configureren. (Standaard)
  • UMA Specified
    Stelt de grootte van de UMA Frame Buffer in.
  • UMA Auto
    Stelt de weergave resolutie in.
  • UMA Game Optimized
    Past de frame buffer grootte aan op basis van de totale systeem geheugen grootte.

Dit item is alleen configureerbaar wanneer Integrated Graphics (Geïntegreerde graphics) is ingesteld op Forces (Geforceerd).

• UMA Frame Buffer Size ^(Opmerking)
  Frame buffer size (framebuffergrootte) is de totale hoeveelheid systeemgeheugen die uitsluitend is toegewezen aan de onboard graphics controller (on-board grafische controller). MS-DOS gebruikt bijvoorbeeld alleen dit geheugen voor de weergave. Opties zijn: Auto (standaard), 64M~2G.
  Dit item is alleen configureerbaar wanneer UMA Mode (UMA-modus) is ingesteld op UMA Specified (UMA gespecificeerd).
• Display Resolution ^(Opmerking)
  Hiermee kunt u de weergave resolutie instellen. Opties zijn: Auto (standaard), 1920x1080 en lager, 2560x1600, 3840x2160. Dit item is alleen configureerbaar wanneer UMA Mode (UMA-modus) is ingesteld op UMA Auto (UMA automatisch).
• HD Audio Controller
  Schakelt de onboard audiofunctie in of uit. (Standaard: Ingeschakeld)
  Als u een audio-uitbreidingskaart van een derde partij wilt installeren in plaats van de onboard audio te gebruiken, stelt u dit item in op Disabled (Uitgeschakeld).
• PCIEX16 Bifurcation
  Hiermee kunt u bepalen hoe de bandbreedte van de PCIEX16-sleuf wordt verdeeld. Opties: Auto, PCIE 2x8, PCIE 1x8/2x4, PCIE 4x4 ^(Opmerking). (Standaard: Auto)
• Above 4G Decoding
  Schakelt 64-bits geschikte apparaten in of uit die moeten worden gedecodeerd in de adresruimte boven 4 GB (alleen als uw systeem 64-bits PCI-decodering ondersteunt). Stel in op Enabled (Ingeschakeld) als er meer dan één geavanceerde grafische kaart is geïnstalleerd en de stuurprogramma's niet kunnen worden gestart bij het openen van het besturingssysteem (vanwege de beperkte geheugenadresruimte van 4 GB). (Standaard: Uitgeschakeld)
• Onboard LAN Controller
  Schakelt de onboard LAN-functie in of uit. (Standaard: Ingeschakeld)
  Als u een netwerkkaart van een derde partij wilt installeren in plaats van de onboard LAN te gebruiken, stelt u dit item in op Disabled (Uitgeschakeld).

(Opmerking) Dit item is alleen aanwezig als u een CPU installeert die deze functie ondersteunt.

Super IO-configuratie

• Serial Port 1
  Schakelt de onboard seriële poort in of uit. (Standaard: Ingeschakeld)

USB-configuratie

• Legacy USB Support
  Hiermee kan een USB-toetsenbord/-muis worden gebruikt in MS-DOS. (Standaard: Ingeschakeld)
• XHCI Hand-off
  Bepaalt of de XHCI Hand-off-functie moet worden ingeschakeld voor een besturingssysteem zonder XHCI Hand-off-ondersteuning. (Standaard: Ingeschakeld)
• USB Mass Storage Driver Support
  Schakelt ondersteuning voor USB-opslagapparaten in of uit. (Standaard: Ingeschakeld)
• Port 60/64 Emulation
  Schakelt de emulatie van I/O-poorten 64h en 60h in of uit. Dit moet worden ingeschakeld voor volledige legacy ondersteuning voor USB-toetsenborden/-muizen in MS-DOS of in een besturingssysteem dat USB-apparaten niet native ondersteunt. (Standaard: Uitgeschakeld)
• Mass Storage Devices
  Geeft een lijst weer van aangesloten USB-massaopslagapparaten. Dit item wordt alleen weergegeven wanneer een USB-opslagapparaat is geïnstalleerd.

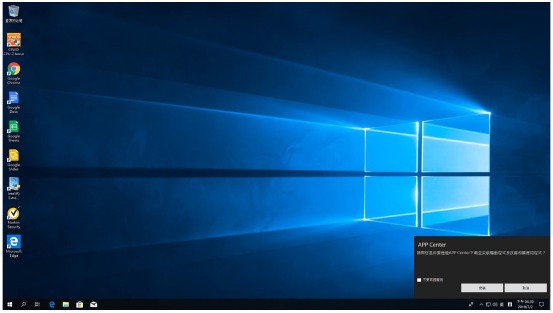

APP Center Download & Install configuratie

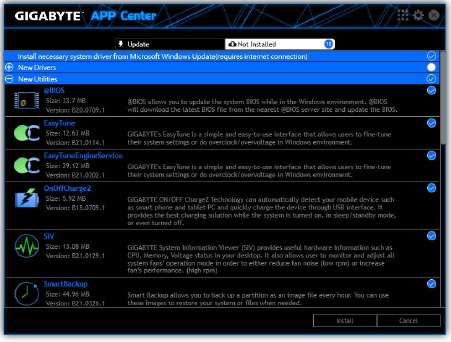

• APP Center Download & Install
  Hiermee kunt u bepalen of GIGABYTE APP Center automatisch moet worden gedownload en geïnstalleerd nadat u het besturingssysteem hebt geopend. Zorg ervoor dat het systeem is verbonden met internet voordat u APP Center installeert. (Standaard: Ingeschakeld)

NVMe-configuratie

Geeft informatie weer over uw M.2 NVME PCIe SSD indien geïnstalleerd.

SATA-configuratie

• SATA Mode
  Schakelt RAID in of uit voor de SATA-controllers die in de chipset zijn geïntegreerd of configureert de SATA-controllers naar AHCI-modus.
  • RAID
    Schakelt RAID in voor de SATA-controller.
  • AHCI
    Configureert de SATA-controllers naar AHCI-modus. Advanced Host Controller Interface (AHCI) is een interfacespecificatie waarmee het opslagstuurprogramma geavanceerde Serial ATA-functies kan inschakelen, zoals Native Command Queuing en hot plug. (Standaard)
• NVMe RAID mode
  Hiermee kunt u bepalen of u uw M.2 NVMe PCIe SSD's wilt gebruiken om RAID te configureren. (Standaard: Uitgeschakeld)
• Chipset SATA Port Enable
  Schakelt de geïntegreerde SATA-controllers in of uit. (Standaard: Ingeschakeld)
• Chipset SATA Port 0/1/2/3
  Geeft de informatie weer van het/de aangesloten SATA-apparaat/apparaten.

Network Stack-configuratie

• Network Stack
  Schakelt opstarten vanaf het netwerk uit of in om een OS in GPT-indeling te installeren, zoals het installeren van het OS vanaf de Windows Deployment Services-server. (Standaard: Uitgeschakeld)
• IPv4 PXE Support
  Schakelt IPv4 PXE Support in of uit. Dit item is alleen configureerbaar als Network Stack (Netwerkstack) is ingeschakeld.
• IPv4 HTTP Support
  Schakelt HTTP-opstartondersteuning voor IPv4 in of uit. Dit item is alleen configureerbaar als Network Stack (Netwerkstack) is ingeschakeld.
• IPv6 PXE Support
  Schakelt IPv6 PXE Support in of uit. Dit item is alleen configureerbaar als Network Stack (Netwerkstack) is ingeschakeld.
• IPv6 HTTP Support
  Schakelt HTTP-opstartondersteuning voor IPv6 in of uit. Dit item is alleen configureerbaar als Network Stack (Netwerkstack) is ingeschakeld.
• PXE boot wait time
  Hiermee kunt u configureren hoe lang er moet worden gewacht voordat u op <Esc> kunt drukken om het PXE-opstarten af te breken. Dit item is alleen configureerbaar als Network Stack (Netwerkstack) is ingeschakeld. (Standaard: 0)
• Media detect count
  Hiermee kunt u het aantal keren instellen dat de aanwezigheid van media moet worden gecontroleerd. Dit item is alleen configureerbaar als Network Stack (Netwerkstack) is ingeschakeld. (Standaard: 1)

Realtek PCIe GBE Family Controller

Dit submenu biedt informatie over LAN-configuratie en gerelateerde configuratieopties.

Diversen

• LEDs in System Power On State
  Hiermee kunt u de LED-verlichting van het moederbord in- of uitschakelen wanneer het systeem is ingeschakeld.
  • Off (Uit)
    Schakelt de geselecteerde verlichtingsmodus uit wanneer het systeem is ingeschakeld.
  • On (Aan)
    Schakelt de geselecteerde verlichtingsmodus in wanneer het systeem is ingeschakeld. (Standaard)
• LEDs in Sleep, Hibernation, and Soft Off States
  Hiermee kunt u de verlichtingsmodus van de moederbord-LED's instellen in de systeemstatus S3/S4/S5.
  Dit item is configureerbaar wanneer LEDs in System Power On State (LED's in ingeschakelde systeemstatus) is ingesteld op On (Aan).
  • Off (Uit)
    Schakelt de geselecteerde verlichtingsmodus uit wanneer het systeem de S3/S4/S5-status binnengaat. (Standaard)
  • On (Aan)
    Schakelt de geselecteerde verlichtingsmodus in wanneer het systeem de S3/S4/S5-status binnengaat.
• PCIe Slot Configuration
  Hiermee kunt u de werkingsmodus van de PCI Express-sleuven instellen op Gen 1, Gen 2 of Gen 3. De daadwerkelijke werkingsmodus is afhankelijk van de hardwarespecificatie van elke sleuf. Met Auto kan het BIOS deze instelling automatisch configureren. (Standaard: Auto)
• 3DMark01 Enhancement
  Hiermee kunt u bepalen of u de prestaties van sommige oudere benchmarks wilt verbeteren. (Standaard: Uitgeschakeld)
• IOMMU
  Schakelt AMD IOMMU-ondersteuning in of uit. (Standaard: Auto)
• AMD CPU fTPM
  Schakelt de TPM 2.0-functie in of uit die in de AMD CPU is geïntegreerd. (Standaard: Uitgeschakeld)

Trusted Computing

Schakelt Trusted Platform Module (TPM) in of uit.

AMD CBS

Dit submenu biedt AMD CBS-gerelateerde configuratieopties.

PC Health

• CPU Vcore/CPU VDDP/DRAM Channel A/B Voltage/+3.3V/+5V/+12V/VCORE SOC
  Geeft de huidige systeemspanningen weer.

Smart Fan 5

• Monitor
  Hiermee kunt u een doel selecteren om te controleren en verdere aanpassingen aan te brengen. (Standaard: CPU FAN)
• Fan Speed Control
  Hiermee kunt u bepalen of u de functie voor ventilator snelheidsregeling wilt inschakelen en de ventilatorsnelheid wilt aanpassen.
  • Normal
    Hiermee kan de ventilator op verschillende snelheden draaien, afhankelijk van de temperatuur. U kunt de ventilatorsnelheid aanpassen met System Information Viewer op basis van uw systeemvereisten. (Standaard)
  • Silent
    Hiermee kan de ventilator op lage snelheid draaien.
  • Manual
    Hiermee kunt u de ventilatorsnelheid in de curve grafiek regelen.
  • Full Speed
    Hiermee kan de ventilator op volle snelheid draaien.
• Fan Control Use Temperature Input
  Hiermee kunt u de referentie temperatuur selecteren voor ventilator snelheidsregeling.
• Temperature Interval
  Hiermee kunt u het temperatuurinterval selecteren voor ventilatorsnelheid verandering.
• Fan Control Mode
  • Auto
    Hiermee kan het BIOS automatisch het type geïnstalleerde ventilator detecteren en de optimale besturingsmodus instellen. (Standaard)
  • Voltage
    De voltage-modus wordt aanbevolen voor een 3-pins ventilator.
  • PWM
    De PWM-modus wordt aanbevolen voor een 4-pins ventilator.
• Fan Stop
  Schakelt de functie voor het stoppen van de ventilator in of uit. U kunt de temperatuurlimiet instellen met behulp van de temperatuurcurve. De ventilator stopt met werken wanneer de temperatuur lager is dan de limiet. (Standaard: Uitgeschakeld)
• Temperature
  Geeft de huidige temperatuur weer van het geselecteerde doelgebied.
• Fan Speed
  Geeft de huidige ventilatorsnelheden weer.
• Temperature Warning
  Stelt de waarschuwing drempel in voor temperatuur. Wanneer de temperatuur de drempel overschrijdt, geeft het BIOS een waarschuwingsgeluid. Opties zijn: Uitgeschakeld (standaard), 60^oC/140^oF, 70^oC/158^oF, 80^oC/176^oF, 90^oC/194^oF.
• Fan Fail Warning
  Hiermee kan het systeem een waarschuwingsgeluid geven als de ventilator niet is aangesloten of defect is. Controleer de ventilator staat of de ventilator aansluiting wanneer dit gebeurt. (Standaard: Uitgeschakeld)

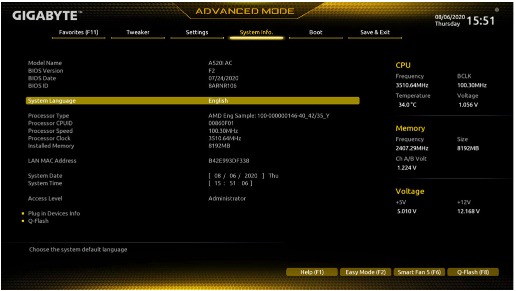

Systeeminformatie

Dit gedeelte biedt informatie over het model van je moederbord en de BIOS-versie. Je kunt ook de standaardtaal selecteren die door het BIOS wordt gebruikt en de systeemdatum handmatig instellen.

• System Language
  Selecteert de standaardtaal die door het BIOS wordt gebruikt.
• System Date
  Stelt de systeemdatum in. De datumnotatie is week (alleen-lezen), maand, dag en jaar. Gebruik <Enter> om te schakelen tussen de velden Maand, Dag en Jaar en gebruik de <Page Up> of <Page Down>-toets om de gewenste waarde in te stellen.
• System Time
  Stelt de systeemtijd in. De tijdnotatie is uur, minuut en seconde. Bijvoorbeeld, 1 uur 's middags is 13:00:00. Gebruik <Enter> om te schakelen tussen de velden Uur, Minuut en Seconde en gebruik de <Page Up> of <Page Down>-toets om de gewenste waarde in te stellen.
• Access Level
  Geeft het huidige toegangsniveau weer, afhankelijk van het type wachtwoordbeveiliging dat wordt gebruikt. (Als er geen wachtwoord is ingesteld, wordt standaard Administrator weergegeven.) Met het beheerdersniveau kun je wijzigingen aanbrengen in alle BIOS-instellingen; met het gebruikersniveau kun je alleen wijzigingen aanbrengen in bepaalde BIOS-instellingen, maar niet in alle.

Plug-in apparaatinformatie

Geeft informatie weer over je SATA-, PCI Express- en M.2-apparaten indien geïnstalleerd.

Q-Flash

Hiermee heb je toegang tot het Q-Flash-hulpprogramma om het BIOS bij te werken of de huidige BIOS-configuratie te back-uppen.

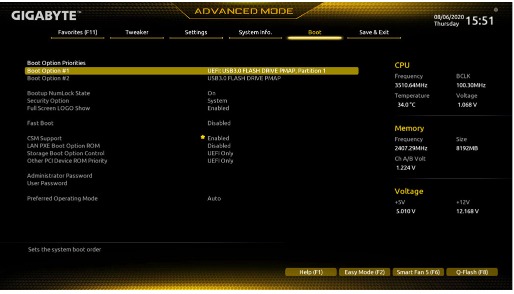

Opstarten

• Boot Option Priorities
  Specificeert de algehele opstartvolgorde van de beschikbare apparaten. Verwisselbare opslagapparaten die de GPT-indeling ondersteunen, krijgen het voorvoegsel "UEFI:" op de lijst met opstartapparaten. Om op te starten vanaf een besturingssysteem dat GPT-partitionering ondersteunt, selecteer je het apparaat met het voorvoegsel "UEFI:".
  Of als je een besturingssysteem wilt installeren dat GPT-partitionering ondersteunt, zoals Windows 10 64-bits, selecteer je het optische station dat de Windows 10 64-bits installatieschijf bevat en het voorvoegsel "UEFI:" heeft.
• Bootup NumLock State
  Schakelt de Numlock-functie in of uit op het numerieke toetsenblok van het toetsenbord na de POST. (Standaard: Aan)
• Security Option
  Specificeert of er een wachtwoord vereist is telkens wanneer het systeem opstart, of alleen wanneer je de BIOS Setup opent. Na het configureren van dit item, stel je het/de wachtwoord(en) in onder het item Administrator Password/User Password.
  • Setup
    Er is alleen een wachtwoord vereist voor het openen van het BIOS Setup-programma.
  • System
    Er is een wachtwoord vereist voor het opstarten van het systeem en voor het openen van het BIOS Setup-programma. (Standaard)
• Full Screen LOGO Show
  Hiermee kun je bepalen of het GIGABYTE-logo moet worden weergegeven bij het opstarten van het systeem. Disabled (uitgeschakeld) slaat het GIGABYTE-logo over wanneer het systeem opstart. (Standaard: Ingeschakeld)
• Fast Boot
  Schakelt Fast Boot (snel opstarten) in of uit om het opstartproces van het besturingssysteem te verkorten. Ultra Fast biedt de snelste opstartsnelheid. (Standaard: Uitgeschakeld)
• SATA Support
  • Last Boot SATA Devices Only
    Behalve voor het vorige opstartstation, zijn alle SATA-apparaten uitgeschakeld voordat het opstartproces van het besturingssysteem is voltooid. (Standaard)
  • All SATA Devices
    Alle SATA-apparaten zijn functioneel in het besturingssysteem en tijdens de POST.

Dit item is alleen configureerbaar wanneer Fast Boot is ingesteld op Enabled of Ultra Fast.

• NVMe Support
  Hiermee kun je NVMe-apparaat(en) in- of uitschakelen. (Standaard: Ingeschakeld)
  Dit item is alleen configureerbaar wanneer Fast Boot is ingesteld op Enabled of Ultra Fast.
• VGA Support
  Hiermee kun je selecteren welk type besturingssysteem moet worden opgestart.
  • Auto
    Schakelt alleen legacy option ROM in.
  • EFI Driver
    Schakelt EFI option ROM in. (Standaard)

Dit item is alleen configureerbaar wanneer Fast Boot is ingesteld op Enabled of Ultra Fast.

• USB Support
  • Disabled
    Alle USB-apparaten zijn uitgeschakeld voordat het opstartproces van het besturingssysteem is voltooid.
  • Full Initial
    Alle USB-apparaten zijn functioneel in het besturingssysteem en tijdens de POST. (Standaard)
  • Partial Initial
    Een deel van de USB-apparaten is uitgeschakeld voordat het opstartproces van het besturingssysteem is voltooid.

Dit item is alleen configureerbaar wanneer Fast Boot is ingesteld op Enabled. Deze functie is uitgeschakeld wanneer Fast Boot is ingesteld op Ultra Fast.

• NetWork Stack Driver Support
  • Disabled
    Schakelt opstarten vanaf het netwerk uit. (Standaard)
  • Enabled
    Schakelt opstarten vanaf het netwerk in.

Dit item is alleen configureerbaar wanneer Fast Boot is ingesteld op Enabled of Ultra Fast.

• CSM Support
  Schakelt UEFI CSM (Compatibility Support Module) in of uit om een legacy PC-opstartproces te ondersteunen.
  • Disabled
    Schakelt UEFI CSM uit en ondersteunt alleen het UEFI BIOS-opstartproces.
  • Enabled
    Schakelt UEFI CSM in. (Standaard)
• LAN PXE Boot Option ROM
  Hiermee kun je selecteren of de legacy option ROM voor de LAN-controller moet worden ingeschakeld. (Standaard: Uitgeschakeld) Dit item is alleen configureerbaar wanneer CSM Support is ingesteld op Enabled.
• Storage Boot Option Control
  Hiermee kun je selecteren of de UEFI- of legacy option ROM voor de opslagapparaatcontroller moet worden ingeschakeld.
  • Disabled
    Schakelt option ROM uit.
  • UEFI Only
    Schakelt alleen UEFI option ROM in. (Standaard)
  • Legacy Only
    Schakelt alleen legacy option ROM in.

Dit item is alleen configureerbaar wanneer CSM Support is ingesteld op Enabled.

• Other PCI Device ROM Priority
  Hiermee kun je selecteren of de UEFI- of Legacy option ROM moet worden ingeschakeld voor de PCI-apparaatcontroller, anders dan de LAN-, opslagapparaat- en graphicscontrollers.
  • Disabled
    Schakelt option ROM uit.
  • UEFI Only
    Schakelt alleen UEFI option ROM in. (Standaard)
  • Legacy Only
    Schakelt alleen legacy option ROM in.

Dit item is alleen configureerbaar wanneer CSM Support is ingesteld op Enabled.

• Administrator Password
  Hiermee kun je een beheerderswachtwoord configureren. Druk op <Enter> op dit item, typ het wachtwoord en druk vervolgens op <Enter>. Je wordt gevraagd om het wachtwoord te bevestigen. Typ het wachtwoord opnieuw en druk op <Enter>. Je moet het beheerderswachtwoord (of gebruikerswachtwoord) invoeren bij het opstarten van het systeem en bij het openen van de BIOS Setup. Anders dan het gebruikerswachtwoord, kun je met het beheerderswachtwoord wijzigingen aanbrengen in alle BIOS-instellingen.
• User Password
  Hiermee kun je een gebruikerswachtwoord configureren. Druk op <Enter> op dit item, typ het wachtwoord en druk vervolgens op <Enter>. Je wordt gevraagd om het wachtwoord te bevestigen. Typ het wachtwoord opnieuw en druk op <Enter>. Je moet het beheerderswachtwoord (of gebruikerswachtwoord) invoeren bij het opstarten van het systeem en bij het openen van de BIOS Setup. Met het gebruikerswachtwoord kun je echter alleen wijzigingen aanbrengen in bepaalde BIOS-instellingen, maar niet in alle. Om het wachtwoord te annuleren, druk je op <Enter> op het wachtwoorditem en wanneer je om het wachtwoord wordt gevraagd, voer je eerst het juiste wachtwoord in. Wanneer je wordt gevraagd om een nieuw wachtwoord, druk je op <Enter> zonder een wachtwoord in te voeren. Druk nogmaals op <Enter> wanneer je wordt gevraagd om te bevestigen.
  OPMERKING: Voordat je het gebruikerswachtwoord instelt, moet je eerst het beheerderswachtwoord instellen.

Secure Boot

Hiermee kun je Secure Boot in- of uitschakelen en gerelateerde instellingen configureren. Dit item is alleen configureerbaar wanneer CSM Support is ingesteld op Disabled.

• Preferred Operating Mode
  Hiermee kun je selecteren of je de Easy-modus of de Advanced-modus wilt openen na het openen van de BIOS Setup. Auto opent de BIOS-modus waarin het zich de vorige keer bevond. (Standaard: Auto)

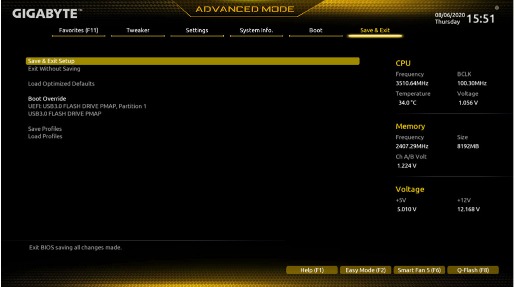

Opslaan & afsluiten

• Save & Exit Setup
  Druk op <Enter> op dit item en selecteer Yes (ja). Dit slaat de wijzigingen op in de CMOS en sluit het BIOS Setup-programma af. Selecteer No (nee) of druk op <Esc> om terug te keren naar het BIOS Setup-hoofdmenu.
• Exit Without Saving
  Druk op <Enter> op dit item en selecteer Yes (ja). Dit sluit de BIOS Setup af zonder de wijzigingen die zijn aangebracht in de BIOS Setup op te slaan in de CMOS. Selecteer No (nee) of druk op <Esc> om terug te keren naar het BIOS Setup-hoofdmenu.
• Load Optimized Defaults
  Druk op <Enter> op dit item en selecteer Yes (ja) om de optimale standaard BIOS-instellingen te laden. De standaard BIOS-instellingen helpen het systeem om optimaal te werken. Laad altijd de geoptimaliseerde standaardwaarden na het bijwerken van het BIOS of na het wissen van de CMOS-waarden.
• Boot Override
  Hiermee kun je een apparaat selecteren om onmiddellijk op te starten. Druk op <Enter> op het apparaat dat je selecteert en selecteer Yes (ja) om te bevestigen. Je systeem wordt automatisch opnieuw opgestart en vanaf dat apparaat opgestart.
• Save Profles
  Met deze functie kun je de huidige BIOS-instellingen opslaan in een profiel. Je kunt maximaal 8 profielen maken en opslaan als Setup Profile 1~ Setup Profile 8. Druk op <Enter> om te voltooien. Of je kunt Select File in HDD/FDD/USB (bestand selecteren in HDD/FDD/USB) selecteren om het profiel op te slaan op je opslagapparaat.
• Load Profles
  Als je systeem instabiel wordt en je de standaard BIOS-instellingen hebt geladen, kun je deze functie gebruiken om de BIOS-instellingen te laden vanuit een eerder gemaakt profiel, zonder het gedoe van het opnieuw configureren van de BIOS-instellingen. Selecteer eerst het profiel dat je wilt laden en druk vervolgens op <Enter> om te voltooien. Je kunt Select File in HDD/FDD/USB selecteren om het eerder gemaakte profiel van je opslagapparaat in te voeren of het profiel automatisch te laden dat door het BIOS is gemaakt, zoals het terugzetten van de BIOS-instellingen naar de laatste instellingen die correct werkten (laatst bekende goede record).

Een RAID-set configureren

RAID-niveaus

Voordat u begint, dient u de volgende items voor te bereiden:

• Ten minste twee SATA-harde schijven of SSD's. ^(Opmerking) (Voor optimale prestaties wordt aanbevolen om twee harde schijven met hetzelfde model en dezelfde capaciteit te gebruiken.)
• Windows-installatieschijf.
• Een computer met internetverbinding.
• Een USB-stick.

De onboard SATA-controller configureren

1. SATA-harde schijf(ven) in uw computer installeren
   Installeer de harde schijven/SSD's in de SATA/M.2-connectoren op het moederbord. Sluit vervolgens de stroomconnectoren van uw voeding aan op de harde schijven.
2. SATA-controllermodus configureren in BIOS Setup
   Zorg ervoor dat u de SATA-controllermodus correct configureert in de systeem-BIOS Setup.
   Stappen:
   Schakel uw computer in en druk op <Delete> om de BIOS Setup te openen tijdens de POST (Power-On Self-Test). Stel onder Settings\IO Ports de optie SATA Configuration\SATA Mode in op RAID. Sla vervolgens de instellingen op en start uw computer opnieuw. (Als u NVMe PCIe SSD's wilt gebruiken om RAID te configureren, zorg er dan voor dat u NVMe RAID mode instelt op Enabled.)
   De BIOS Setup-menu's die in dit gedeelte worden beschreven, kunnen verschillen van de exacte instellingen voor uw moederbord. De daadwerkelijke BIOS Setup-menuopties die u ziet, zijn afhankelijk van het moederbord dat u hebt en de BIOS-versie.
3. UEFI RAID-configuratie
   Stappen:
   1. Ga in BIOS Setup naar Boot en stel CSM Support in op Disabled. Sla de wijzigingen op en sluit de BIOS Setup af.
   2. Nadat het systeem opnieuw is opgestart, gaat u opnieuw naar de BIOS Setup. Ga vervolgens naar het sub-menu Settings\IO Ports\RAIDXpert2 Confguration Utility.
   3. Druk in het scherm RAIDXpert2 Configuration Utility op <Enter> op Array Management om het scherm Create Array te openen. Selecteer vervolgens een RAID-niveau. Ondersteunde RAID-niveaus zijn onder meer RAID 0, RAID 1 en RAID 10 (de beschikbare selecties zijn afhankelijk van het aantal geïnstalleerde harde schijven). Druk vervolgens op <Enter> op Select Physical Disks om het scherm Select Physical Disks te openen.
   4. Selecteer in het scherm Select Physical Disks de harde schijven die in de RAID-array moeten worden opgenomen en stel ze in op Enabled. Gebruik vervolgens de pijl-omlaagtoets om naar Apply Changes te gaan en druk op <Enter>. Keer vervolgens terug naar het vorige scherm en stel de Select CacheTagSize, Read Cache Policy en Write Cache Policy in.
   5. Ga naar Create Array en druk op <Enter> om te beginnen.
   6. Na voltooiing keert u terug naar het scherm Array Management. Onder ManageArray Properties kunt u het nieuwe RAID-volume en informatie over het RAID-niveau, de arraynaam, de arraycapaciteit, enz. bekijken.

(Opmerking) Houd er rekening mee dat een M.2 PCIe SSD niet kan worden gebruikt om een RAID-set te maken met een SATA-harde schijf.

Het RAID-stuurprogramma en het besturingssysteem installeren

Met de juiste BIOS-instellingen bent u klaar om het besturingssysteem te installeren.

Het besturingssysteem installeren
Omdat sommige besturingssystemen al een RAID-stuurprogramma bevatten, hoeft u geen afzonderlijk RAID-stuurprogramma te installeren tijdens het Windows-installatieproces. Nadat het besturingssysteem is geïnstalleerd, raden we u aan alle vereiste stuurprogramma's te installeren vanuit het GIGABYTE APP Center om systeemprestaties en compatibiliteit te garanderen. Als het te installeren besturingssysteem vereist dat u een extra RAID-stuurprogramma levert tijdens het OS-installatieproces, raadpleegt u de onderstaande stappen:

1. Ga naar de website van GIGABYTE, blader naar de webpagina van het moederbordmodel, download het bestand AMD RAID Preinstall Driver op de pagina Support\Download\SATA RAID/AHCI, pak het bestand uit en kopieer de bestanden naar uw USB-stick.
2. Start op vanaf de Windows-installatieschijf en voer de standaard OS-installatiestappen uit. Wanneer het scherm verschijnt waarin u wordt gevraagd om het stuurprogramma te laden, selecteert u Browse (Bladeren).
3. Plaats de USB-stick en blader vervolgens naar de locatie van het stuurprogramma. Selecteer eerst AMD-RAID Bottom Device en klik op Next (Volgende) om het stuurprogramma te laden. Selecteer vervolgens AMD-RAID Controller en klik op Next (Volgende) om het stuurprogramma te laden. Ga ten slotte verder met de OS-installatie.

Bezoek de website van GIGABYTE voor meer informatie over het configureren van een RAID-array.

Installatie van stuurprogramma's

Nadat u het besturingssysteem hebt geïnstalleerd, verschijnt er een dialoogvenster in de rechterbenedenhoek van het bureaublad waarin u wordt gevraagd of u de stuurprogramma's en GIGABYTE-toepassingen wilt downloaden en installeren via APP Center. Klik op Install (Installeren) om door te gaan met de installatie. (Zorg er in de BIOS Setup voor dat Advanced\APP Center Download & Install Confguration\ APP Center Download & Install is ingesteld op Enabled.)

Wanneer het dialoogvenster Gebruiksrechtovereenkomst voor eindgebruikers verschijnt, drukt u op <Accept> om APP Center te installeren. Selecteer in het APP Center-scherm de stuurprogramma's en toepassingen die u wilt installeren en klik op Install (Installeren).

Zorg ervoor dat het systeem met internet is verbonden voordat u de installatie uitvoert.
Bezoek de website van GIGABYTE voor meer software-informatie.

Bezoek de website van GIGABYTE voor meer informatie over het oplossen van problemen.

GIGA-BYTE TECHNOLOGY CO., LTD.
Adres: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Tech. en Non-Tech. Ondersteuning (verkoop/marketing): https://esupport.gigabyte.com
WEB-adres (Engels): https://www.gigabyte.com
WEB-adres (Chinees): https://www.gigabyte.com/tw

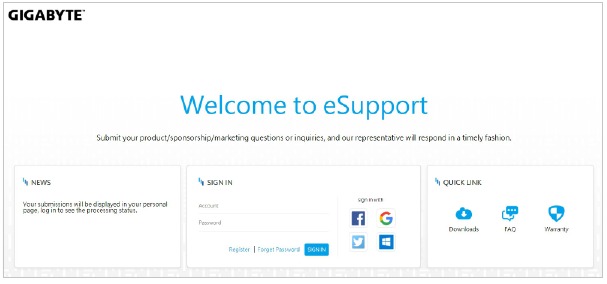

• GIGABYTE eSupport
  Om een technische of niet-technische (verkoop/marketing) vraag in te dienen, kunt u een link maken naar:
  https://esupport.gigabyte.com


Referenties

• GIGABYTE - eSupport
• GIGABYTE Global
• GIGABYTE 技嘉科技

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download GIGABYTE A520I AC Handleiding

Beschikbare talen
