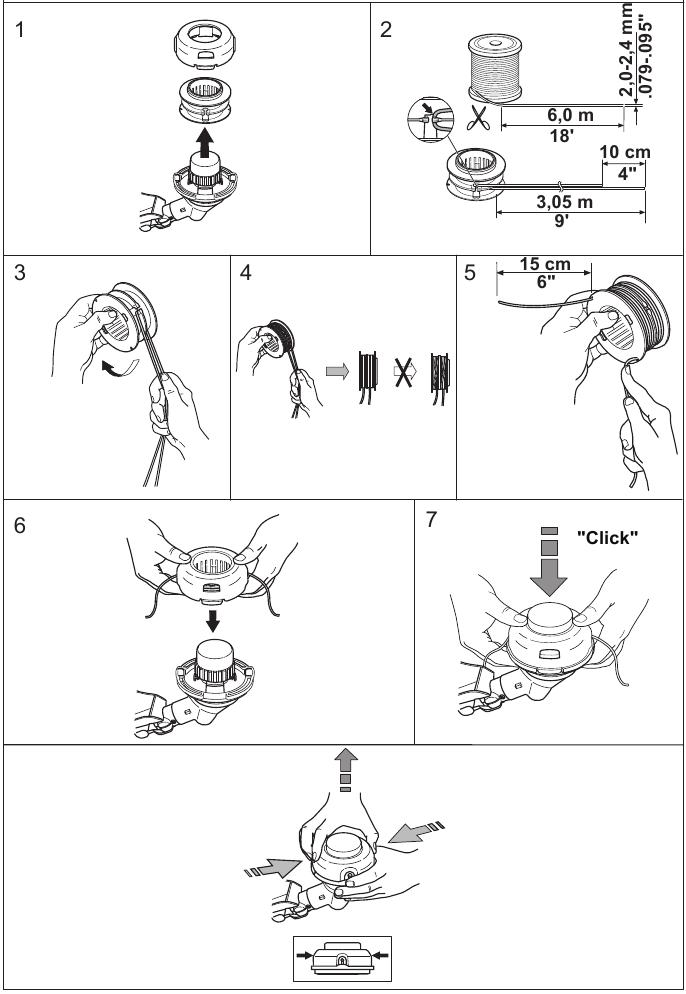

9 De trimmerlijn vervangen
10 Download handleiding
11 In andere talen

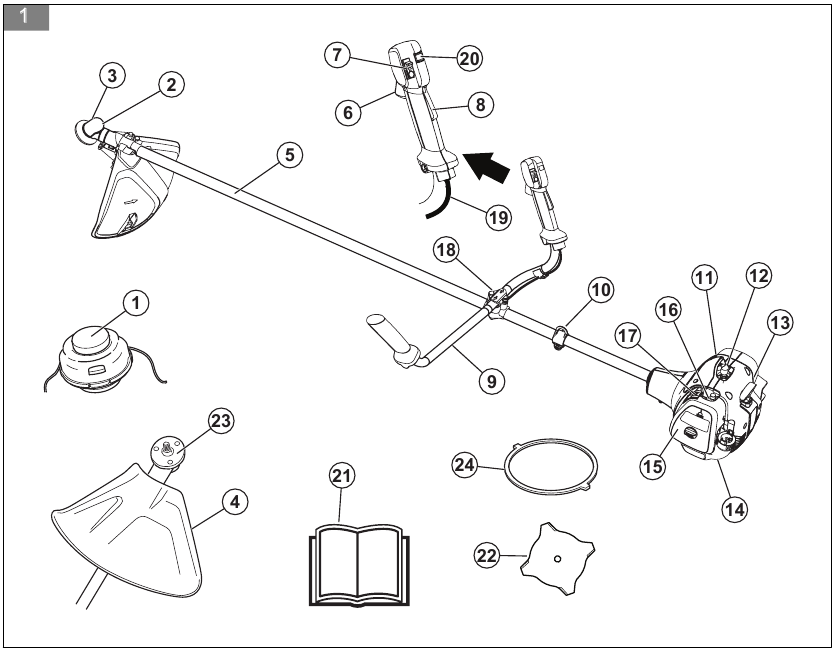

Overzicht

(Fig. 1)

Trimmerkop
Vetvulstop
Kegeltandwiel
Beschermkap snijuitrusting
As
Gasklephendel
Stopknop
Gasklephendelvergrendeling
Stuur
Harnas klem
Bougiedop, bougie
Starterhuis
Startkoordgreep
Brandstoftank
Luchtfilterdeksel
Primerbol
Chokebediening
Handgreep aanpassing
Gaskabel
Knop snel stationair draaien
Gebruiksaanwijzing
Mes
Aandrijfschijf
Transportbescherming

Symbolen op het product

WAARSCHUWING: Onzorgvuldig of verkeerd gebruik kan leiden tot ernstig letsel of de dood van de gebruiker of anderen.

Lees deze handleiding.

Gebruik een veiligheidshelm op plaatsen waar objecten op u kunnen vallen. Gebruik goedgekeurde gehoorbescherming. Gebruik goedgekeurde oogbescherming.

Gebruik goedgekeurde beschermende handschoenen.

Gebruik veiligheidsschoenen/-laarzen.

Het product kan ervoor zorgen dat objecten worden uitgeworpen, wat schade aan de ogen kan veroorzaken.

Max. snelheid van de uitgaande as.

Veilige afstand

Wees voorzichtig met de terugslag van het mes.

Zorg ervoor dat lang haar boven uw schouders wordt opgestoken.

De pijlen geven de grenzen aan voor de positie van de handgreep.

Emissie van geluid naar het milieu volgens de EU- en Britse richtlijnen en voorschriften, en de wetgeving van New South Wales Protection of the Environment Operations (Noise Control) Regulation 2017. Het gegarandeerde geluidsvermogensniveau van het product is gespecificeerd in Technische gegevens en op het label.

Het product voldoet aan de toepasselijke EG-richtlijnen.

Dit product voldoet aan de toepasselijke Britse voorschriften.

Let op: Andere symbolen/stickers op het product verwijzen naar certificeringsvereisten voor andere commerciële gebieden.

Euro V-emissies

Geknoei met de motor maakt de EU-typegoedkeuring van dit product ongeldig.

Productschade

Wij zijn niet verantwoordelijk voor schade aan ons product als:

het product verkeerd is gerepareerd.
het product is gerepareerd met onderdelen die niet van de fabrikant afkomstig zijn of niet door de fabrikant zijn goedgekeurd.
het product een accessoire heeft dat niet van de fabrikant afkomstig is of niet door de fabrikant is goedgekeurd.
het product niet is gerepareerd in een erkend servicecentrum of door een erkende instantie.

Veiligheid

Veiligheidsdefinities

De onderstaande definities geven het niveau van de ernst aan voor elk signaalwoord.

Letsel aan personen.

Schade aan het product.

Opmerking: Deze informatie maakt het product gemakkelijker te gebruiken.

Algemene veiligheidsinstructies

Lees de volgende waarschuwingsinstructies voordat u het product gebruikt.

Gebruik het product correct. Verwonding of overlijden is een mogelijk gevolg van onjuist gebruik. Gebruik het product alleen voor de taken die in deze handleiding worden beschreven. Gebruik het product niet voor andere taken.
Volg de instructies in deze handleiding op. Neem de veiligheidssymbolen en de veiligheidsinstructies in acht. Als de bediener de instructies en de symbolen niet in acht neemt, is verwonding, schade of overlijden een mogelijk gevolg.
Gooi deze handleiding niet weg. Gebruik de instructies om uw product te monteren, te bedienen en in goede staat te houden. Gebruik de instructies voor de juiste installatie van hulpstukken en accessoires. Gebruik alleen goedgekeurde hulpstukken en accessoires.
Gebruik geen beschadigd product. Neem het onderhoudsschema in acht. Voer alleen het onderhoud uit waarover u een instructie in deze handleiding vindt. Een erkend servicecentrum moet alle andere onderhoudswerkzaamheden uitvoeren.
Deze handleiding kan niet alle situaties bevatten die zich kunnen voordoen wanneer u het product gebruikt. Wees voorzichtig en gebruik uw gezond verstand. Gebruik het product niet en voer geen onderhoud aan het product uit als u niet zeker bent van de situatie. Neem contact op met een productexpert, uw dealer, servicevertegenwoordiger of erkend servicecentrum voor informatie.
Maak de bougiekabel los voordat u het product monteert, het product opslaat of onderhoud uitvoert.
Gebruik het product niet als het is gewijzigd ten opzichte van de oorspronkelijke specificatie. Wijzig geen enkel onderdeel van het product zonder toestemming van de fabrikant. Gebruik alleen onderdelen die door de fabrikant zijn goedgekeurd. Verwonding of overlijden is een mogelijk gevolg van onjuist onderhoud.
Adem de dampen van de motor niet in. Langdurige inademing van de uitlaatgassen van de motor vormt een gezondheidsrisico.
Start het product niet binnenshuis of in de buurt van ontvlambaar materiaal. De uitlaatgassen zijn heet en kunnen een vonk bevatten die brand kan veroorzaken. Onvoldoende luchtstroom kan letsel of de dood veroorzaken als gevolg van verstikking of koolmonoxide.
Wanneer u dit product gebruikt, maakt de motor een elektromagnetisch veld. Het elektromagnetische veld kan schade veroorzaken aan medische implantaten. Raadpleeg uw arts en de fabrikant van uw medisch implantaat voordat u het product bedient.
Laat een kind het product niet bedienen. Laat een persoon zonder kennis van de instructies het product niet bedienen.
Zorg ervoor dat u altijd toezicht houdt op een persoon met een verminderd fysiek of mentaal vermogen die het product gebruikt. Er moet te allen tijde een verantwoordelijke volwassene aanwezig zijn.
Sluit het product op in een ruimte waar kinderen en niet-goedgekeurde personen geen toegang hebben.
Het product kan voorwerpen uitwerpen en letsel veroorzaken. Neem de veiligheidsinstructies in acht om het risico op letsel of de dood te verminderen.
Ga niet weg van het product als de motor draait.
De bediener van het product is verantwoordelijk als er een ongeval gebeurt.
Zorg ervoor dat onderdelen niet beschadigd zijn voordat u het product gebruikt.
Zorg ervoor dat u zich op minimaal 15 m (50 ft) afstand van andere personen of dieren bevindt voordat u het product gebruikt. Zorg ervoor dat personen in de aangrenzende ruimte weten dat u het product gaat gebruiken.
Raadpleeg de nationale of lokale wetgeving. Deze kan de werking van het product in sommige omstandigheden verhinderen of verminderen.
Gebruik het product niet als u moe bent of onder invloed bent van alcohol, drugs of medicijnen. Deze kunnen effect hebben op uw gezichtsvermogen, alertheid, coördinatie of beoordelingsvermogen.

Veiligheidsinstructies voor bediening

Zorg ervoor dat het product volledig is gemonteerd voordat u het gebruikt.
Verplaats het product voor een start 3 m (10 ft) weg van de plaats waar u de brandstoftank hebt gevuld. Zet het product op een vlakke ondergrond. Zorg ervoor dat het snijhulpstuk de grond of andere voorwerpen niet raakt.
Het product kan ervoor zorgen dat er voorwerpen worden uitgeworpen, wat schade aan de ogen kan veroorzaken. Gebruik altijd een goedgekeurde oogbescherming wanneer u het product bedient.
Wees voorzichtig, een kind kan tijdens de bediening zonder uw medeweten in de buurt van het product komen.
Gebruik het product niet als er personen in het werkgebied zijn. Stop het product als er een persoon het werkgebied betreedt.
Zorg ervoor dat u altijd de controle over het product hebt. Zorg ervoor dat u de bedieningsposities wijzigt en tijdens de bediening van het product geplande rustpauzes neemt.
Gebruik het product niet als u geen hulp kunt krijgen als er een ongeval gebeurt. Zorg er altijd voor dat anderen weten dat u het product gaat bedienen voordat u het product gaat bedienen.
Draai niet met het product voordat u ervoor zorgt dat er geen personen of dieren in het veiligheidsgebied zijn.
Verwijder alle ongewenste materialen uit het werkgebied voordat u begint. Als het snijhulpstuk een voorwerp raakt, kan het voorwerp worden uitgeworpen en letsel of schade veroorzaken. Ongewenst materiaal kan om het snijhulpstuk heen wikkelen en schade veroorzaken.
Gebruik het product niet bij slecht weer (mist, regen, harde wind, risico op bliksem of andere weersomstandigheden). Door slecht weer kunnen gevaarlijke omstandigheden ontstaan (zoals gladde oppervlakken).
Zorg ervoor dat u zich vrij kunt bewegen en in een stabiele positie kunt werken.

(Fig. 17)
Zorg ervoor dat u niet kunt vallen wanneer u het product gebruikt. Kantel niet wanneer u het product bedient.
Houd het product altijd met beide handen vast. Houd het product aan de rechterkant van uw lichaam vast.

(Fig. 18)
Bedien het product met het snijhulpstuk onder uw taille.
Als de chokehendel zich in de chokepositie bevindt wanneer de motor start, begint het snijhulpstuk te draaien.
Raak het kegeltandwiel niet aan nadat de motor is gestopt. Het kegeltandwiel is heet nadat de motor is gestopt. Hete gebieden kunnen letsel veroorzaken.
Stop de motor voordat u het product verplaatst.
Zet het product niet neer met de motor aan.
Voordat u de ongewenste materialen van het product verwijdert, stopt u de motor en wacht u tot het snijhulpstuk stopt. Laat het snijhulpstuk stoppen voordat u of een helper het gesneden materiaal verwijdert.
Overmatige blootstelling aan trillingen kan leiden tot schade aan de bloedsomloop, zoals wittevingerziekte of zenuwbeschadiging bij mensen met een verminderde bloedsomloop. Neem contact op met uw arts als u symptomen ervaart van overmatige blootstelling aan trillingen. Deze symptomen omvatten gevoelloosheid, verlies van gevoel, tintelingen, prikken, pijn, verlies van kracht, veranderingen in huidskleur of conditie. Deze symptomen verschijnen normaal gesproken in de vingers, handen of polsen.

Persoonlijke beschermingsmiddelen

Lees de volgende waarschuwingsinstructies voordat u het product gebruikt.

Gebruik altijd de juiste persoonlijke beschermingsmiddelen wanneer u het product bedient. De persoonlijke beschermingsmiddelen wissen het risico op letsel niet uit. De persoonlijke beschermingsmiddelen verminderen de mate van letsel als er een ongeval gebeurt.
Gebruik altijd een goedgekeurde oogbescherming tijdens het gebruik van het product.
Gebruik het product niet met blote voeten of met open schoenen. Gebruik altijd stevige, slipvaste laarzen.
Draag zware, lange broeken.
Gebruik goedgekeurde beschermende handschoenen, indien nodig.
Gebruik een helm als het mogelijk is dat er voorwerpen op uw hoofd vallen.
Gebruik altijd een goedgekeurde gehoorbescherming tijdens het gebruik van het product. Lawaai gedurende een lange periode kan lawaaibeschadiging veroorzaken.
Zorg ervoor dat u een verbanddoos in de buurt hebt.

Veiligheidsvoorzieningen op het product

Zorg ervoor dat u het product regelmatig onderhoudt.
- De levensduur van het product wordt verlengd.
- Het risico op ongelukken wordt kleiner.
  Laat het product regelmatig onderzoeken door een erkende dealer of een erkend servicecentrum om aanpassingen of reparaties uit te voeren.
Gebruik geen product met beschadigde veiligheidsvoorzieningen. Als het product beschadigd is, neem dan contact op met een erkend servicecentrum.

Gashendelvergrendeling

De gashendelvergrendeling vergrendelt de gashendel.

(Fig. 19)

Duw de gashendelvergrendeling (A) in om de gashendel (B) te ontgrendelen. Wanneer u de handgreep loslaat, gaan de gashendelvergrendeling en de gashendel terug naar hun oorspronkelijke positie.

Zorg ervoor dat de gashendel (B) in de stationaire stand vergrendeld is wanneer u de gashendelvergrendeling (A) loslaat.
Duw de gashendelvergrendeling (A) in en controleer of deze terugkeert naar de oorspronkelijke positie wanneer u deze loslaat.
Duw de gashendel (B) in en controleer of deze terugkeert naar de oorspronkelijke positie wanneer u deze loslaat.

Start de motor en geef vervolgens vol gas. Laat de gashendel los en controleer of het maaidek stopt. Als het maaidek draait met de gashendel in de stationaire stand, controleer dan de stationair-afstelschroef van de carburateur.

Stopknop

Start de motor. Controleer of de motor stopt wanneer u de stopknop in de stopstand zet.

(Fig. 20)

Beschermkap voor maaigereedschap

De beschermkap voor het maaigereedschap voorkomt dat een los voorwerp in de richting van de gebruiker wordt uitgeworpen.

(Fig. 21)

Controleer de beschermkap voor het maaigereedschap op schade en vervang deze als deze beschadigd is. Gebruik alleen de goedgekeurde beschermkap voor het maaigereedschap.

Ontgrendelingsfunctie van het draagstel

Gebruik het draagstel niet als de ontgrendelingsfunctie niet correct werkt.
Controleer of de ontgrendelingsfunctie van het draagstel correct werkt wanneer u het product aanpast.

De ontgrendelingsfunctie van het draagstel bevindt zich aan de voorkant van het product.

(Fig. 22)
De draagstelriemen moeten altijd in de juiste positie blijven.
In een noodgeval helpt de ontgrendelingsfunctie van het draagstel u om u veilig van het product te ontkoppelen.

Geluiddemper

Gebruik geen motor met een beschadigde geluiddemper. Een beschadigde geluiddemper verhoogt het geluidsniveau en het risico op brand. Houd een brandblusser in de buurt.
Controleer regelmatig of de geluiddemper aan het product bevestigd is.
Raak de motor of de geluiddemper niet aan wanneer de motor draait. Raak de motor of de geluiddemper een tijdje niet aan nadat de motor is gestopt. Hete oppervlakken kunnen verwondingen veroorzaken.
Een hete geluiddemper kan brand veroorzaken. Wees voorzichtig als u het product in de buurt van ontvlambare vloeistoffen of dampen gebruikt.
Raak de onderdelen in de geluiddemper niet aan als de geluiddemper beschadigd is. De onderdelen kunnen bepaalde kankerverwekkende chemicaliën bevatten.

Borgmoer

De borgmoer wordt gebruikt om bepaalde soorten maaigereedschap te vergrendelen.

(Fig. 23)

Wanneer u de borgmoer installeert, draait u deze vast in de tegenovergestelde richting van de werkrichting van het maaigereedschap.

Maaigereedschap

Lees de volgende waarschuwingsinstructies voordat u het product gebruikt.

Voer het regelmatige onderhoud uit. Laat een erkend servicecentrum het maaigereedschap regelmatig onderzoeken om aanpassingen of reparaties uit te voeren.
- De prestaties van het maaigereedschap worden verbeterd.
- De levensduur van het maaigereedschap wordt verlengd.
- Het risico op ongelukken wordt kleiner.
Gebruik alleen een goedgekeurde beschermkap voor het maaigereedschap. Zie Accessoires.
Gebruik geen beschadigd maaigereedschap.

Grasmaaierkop

Zorg ervoor dat u de grasmaaidraad strak en gelijkmatig rond de trommel wikkelt om de trilling te verminderen.
Gebruik alleen de goedgekeurde grasmaaierkoppen en grasmaaidraden. Zie Accessoires.
Gebruik een correcte lengte van de grasmaaidraad. Een lange grasmaaidraad gebruikt meer motorvermogen dan een korte grasmaaidraad.
Zorg ervoor dat het mes op de beschermkap van het maaigereedschap niet beschadigd is.
Week de grasmaaidraad 2 dagen in water voordat u de grasmaaidraad aan het product bevestigt. Dit verlengt de levensduur van de grasmaaidraad.
Raadpleeg de instructies voor het maaigereedschap om de juiste procedure te gebruiken voor het laden van het snoer en de juiste snoerdiameter.

Grasmessen en grassnijders

Gebruik het product met een goedgekeurd grasmessen. Gebruik geen grasmessen zonder de juiste installatie van alle vereiste onderdelen. Zorg ervoor dat de installatie correct is uitgevoerd en dat de juiste onderdelen worden gebruikt. Onjuiste installatie kan ertoe leiden dat het mes wegvliegt en de gebruiker of omstanders ernstig verwondt.
Draag beschermende handschoenen wanneer u het mes hanteert of onderhoudt.
Draag hoofdbescherming wanneer u een product met een grasmessen bedient.
Grasmessen en grassnijders worden gebruikt om ruw gras te maaien.
Een grasmessen kan letsel veroorzaken, omdat het blijft draaien nadat de motor is gestopt of de gashendel is losgelaten. Zorg ervoor dat het grasmessen volledig tot stilstand is gekomen voordat u onderhoud uitvoert.
Stop de motor voordat u werkzaamheden aan het maaigereedschap uitvoert. Zorg ervoor dat het maaigereedschap volledig tot stilstand komt. Koppel de kabel los van de bougie.
Gebruik alleen een goedgekeurd maaigereedschap of een correct geslepen mes.
Houd de tanden van het mes correct geslepen.

(Fig. 24)
Gebruik geen beschadigd maaigereedschap.
Bevestig de transportbescherming aan het grasmessen wanneer u het product vervoert of opbergt.

Terugslag van het mes

Een terugslag van het mes is een plotselinge beweging van het product naar de zijkant, naar voren of naar achteren. Een terugslag van het mes treedt op wanneer het grasmessen of zaagblad een object raakt dat niet kan worden gesneden. In gebieden waar het niet gemakkelijk is om het te snijden materiaal te zien, neemt het risico op terugslag van het mes toe.
Wanneer een terugslag van het mes optreedt, bestaat het risico dat het product of de gebruiker uit positie beweegt. Een mes dat beweegt, kan omstanders raken en er bestaat een risico op verwondingen.
Als een mes gebogen is, scheuren vertoont, gebroken of beschadigd is, gooi het mes dan weg.
Gebruik een scherp mes. Het risico op terugslag van het mes neemt toe wanneer een mes niet scherp is.

Brandstofveiligheid

Start het product niet als er brandstof of motorolie op het product zit. Verwijder de ongewenste brandstof/olie en laat het product drogen. Verwijder ongewenste brandstof uit het product.
Als u brandstof op uw kleding morst, trek dan onmiddellijk andere kleding aan.
Zorg ervoor dat er geen brandstof op uw lichaam komt, dit kan letsel veroorzaken. Als er brandstof op uw lichaam komt, gebruik dan water en zeep om de brandstof te verwijderen.
Start de motor niet als u olie of brandstof op het product of op uw lichaam morst.
Start het product niet als de motor een lek heeft. Onderzoek de motor regelmatig op lekken.
Wees voorzichtig met brandstof. Brandstof is ontvlambaar en de dampen zijn explosief en kunnen letsel of de dood veroorzaken.
Adem de brandstofdampen niet in, dit kan letsel veroorzaken. Zorg voor voldoende luchtstroom.
Niet roken in de buurt van de brandstof of de motor.
Plaats geen warme voorwerpen in de buurt van de brandstof of de motor.
Vul geen brandstof bij wanneer de motor aan staat.
Zorg ervoor dat de motor is afgekoeld voordat u gaat tanken.
Open de brandstoftankdop langzaam en laat de druk voorzichtig ontsnappen voordat u gaat tanken.
Voeg geen brandstof toe aan de motor in een binnenruimte. Onvoldoende luchtstroom kan letsel of de dood veroorzaken als gevolg van verstikking of koolmonoxide.
Draai de brandstoftankdop zorgvuldig vast, anders kan er brand ontstaan.
Verplaats het product minstens 3 m van de plaats waar u de tank hebt gevuld voordat u het start.
Doe niet te veel brandstof in de brandstoftank.
Zorg ervoor dat er geen lekkage kan optreden wanneer u het product of de brandstofcontainer verplaatst.
Zet het product of een brandstofcontainer niet op een plaats waar open vuur, vonken of waakvlammen zijn. Zorg ervoor dat de opslagruimte geen open vuur bevat.
Gebruik alleen goedgekeurde containers wanneer u de brandstof verplaatst of opslaat.
Maak de brandstoftank leeg voor langdurige opslag. Houd u aan de lokale wetgeving over de plaats waar u brandstof moet afvoeren.
Reinig het product voor langdurige opslag.
Verwijder de bougiekabel voordat u het product opslaat om ervoor te zorgen dat de motor niet per ongeluk start.

Veiligheidsinstructies voor onderhoud

Als u de stationairsnelheid niet kunt aanpassen om het maaibereik te stoppen, neem dan contact op met uw servicecentrum. Gebruik het product niet totdat het correct is afgesteld of gerepareerd.

Montage

Lees het veiligheidshoofdstuk voordat u het product monteert.

Het stuur installeren

Verwijder de schroef achter de gashendel.
Verplaats de gashendel naar de rechterkant van het stuur.

(Afb. 25)
Lijn het gat achter de gashendel uit met het gat in het stuur.
Laat de schroef door de gaten gaan. Draai de schroef vast.
Installeer de montageonderdelen tussen de pijlen op de as. Vastzetten met schroeven. (Afb. 25)

De harnasklem installeren

Plaats de bovenste harnasklem boven de as.
Opmerking: De bovenste en onderste harnasklem moeten zich boven de pijl op de as bevinden.
Plaats de gaskabel in de groef van de onderste harnasklem. Plaats de onderste harnasklem met kabel in de groef onder de as.
Lijn de schroefgaten van de bovenste en onderste harnasklem uit.
Bevestig twee schroeven in de schroefgaten.
Draai de schroeven vast om de harnasklem te bevestigen.

Het harnas afstellen

Het product moet altijd correct aan het harnas worden bevestigd. Gebruik geen beschadigd harnas.

Trek het harnas aan.
Sluit het product aan op het harnas.
Stel het harnas af voor de beste werkpositie.
Stel de zijbanden af zodat het product evenveel op uw schouders weegt.

(Afb. 26)
Stel het harnas af totdat het snijgereedschap evenwijdig is aan de grond.
Laat het snijgereedschap de grond licht raken. Stel de harnasklem af om het product correct in evenwicht te brengen.

Opmerking: als u een grasmes gebruikt, moet het ongeveer 10 cm boven de grond in evenwicht zijn.

Een mesbeschermer, grasmes en grasmaaier installeren

Gebruik alleen de goedgekeurde beschermkap voor de messen. Zie Accessoires.

Bevestig de mesbeschermer/beschermkap van het snijgereedschap (A) op de as en zet vast met de bout.

(Afb. 27)
Installeer de aandrijfschijf (B) op de uitgaande as.
Draai de uitgaande as totdat een van de gaten in de aandrijfschijf is uitgelijnd met het bijbehorende gat in het tandwielhuis.
Steek de zeskantsleutel (C) in het gat om de as te vergrendelen.
Plaats het mes (D), de steunkap (E) en de steunflens (F) op de uitgaande as.
Installeer de moer (G). Draai de moer vast tot 35-50 Nm. Houd de schacht van de sleutel zo dicht mogelijk bij de mesbeschermer. Om de moer vast te draaien, moet u de sleutel in de tegenovergestelde draairichting draaien.

Opmerking: Linkse draad.

Messen en trimmerkoppen installeren

Gebruik alleen de goedgekeurde beschermkap voor de messen. Zie Accessoires. Een beschadigde beschermkap kan letsel veroorzaken.

Als u het product met een grasmes gebruikt, installeer dan eerst het juiste stuur, de mesbeschermer en het harnas.

Als u de messen niet correct installeert, kan dit letsel veroorzaken.

Zorg ervoor dat het opgetilde gedeelte op de aandrijfschijf/steunflens correct in het middelste gat van de messen grijpt.
Installeer de messen.

(Afb. 28)

Het snijgereedschap monteren

Om de beschermkap van het snijgereedschap en de trimmerkop te bevestigen (rechte schacht)

Bevestig de beschermkap van het snijgereedschap (A) met de bout (L) aan de as.
Bevestig de aandrijfschijf (B) aan de uitgaande as.
Draai de uitgaande as totdat het gat in de aandrijfschijf is uitgelijnd met het gat in het tandwielhuis.
Steek een kleine schroevendraaier (C) in het gat om de as te vergrendelen.

(Afb. 29)
Draai de trimmerkop (H) tegen de klok in om de trimmerkop aan de versnellingsbak vast te zetten. (Linkse draad.)

(Afb. 30)

Bediening

Lees en begrijp het veiligheidshoofdstuk voordat u het product gebruikt.

Brandstof

Brandstof gebruiken

Dit product heeft een tweetaktmotor. Gebruik een mengsel van benzine en tweetaktmotorolie. Zorg ervoor dat u de juiste hoeveelheid olie in het mengsel gebruikt. Een onjuiste verhouding van benzine en olie kan schade aan de motor veroorzaken.

Benzine

Gebruik geen benzine met een octaangetal lager dan 90 RON (87 AKI). Dit kan schade aan het product veroorzaken.

Gebruik geen benzine met een ethanolconcentratie van meer dan 10% (E10). Dit kan schade aan het product veroorzaken.

Gebruik geen loodhoudende benzine. Dit kan schade aan het product veroorzaken.

Gebruik altijd nieuwe loodvrije benzine met een minimumoctaangetal van 90 RON (87 AKI) en met minder dan 10% ethanolconcentratie (E10).
Gebruik benzine met een hoger octaangetal als u het product vaak gebruikt bij continu hoge motorsnelheid.
Gebruik altijd een loodvrije benzine/oliemengsel van goede kwaliteit.

Tweetaktmotorolie

Gebruik uitsluitend hoogwaardige tweetaktmotorolie. Gebruik uitsluitend luchtgekoelde motorolie.
Gebruik geen andere soorten olie.
Mengverhouding 50:1 (2%)

Benzine	Olie
1 U.S. Gal.	77 ml (2,6 oz)
1 UK Gal.	95 ml (3,2 oz)
5 l	100 ml (3,4 oz)

Het brandstofmengsel maken

Opmerking: Gebruik altijd een schone brandstofcontainer als u de brandstof mengt.

Opmerking: Maak niet meer dan een hoeveelheid brandstofmengsel voor 30 dagen.

Voeg de helft van de benzinehoeveelheid toe.
Voeg de volledige hoeveelheid olie toe.
Schud het brandstofmengsel om de inhoud te mengen.
Voeg de resterende benzinehoeveelheid toe.
Schud het brandstofmengsel om de inhoud te mengen.
Vul de brandstoftank.

Brandstof toevoegen

Gebruik altijd een brandstofcontainer met een anti-morsventiel.
Als er wat brandstof op de container zit, verwijder dan de ongewenste brandstof en laat de container drogen.
Zorg ervoor dat het gebied in de buurt van de brandstoftankdop schoon is.
Schud de brandstofcontainer voordat u het brandstofmengsel in de brandstoftank giet.

Starten en stoppen

Controleren voor het starten

Controleer het product op ontbrekende, beschadigde, losse of versleten onderdelen.
Controleer de moeren, schroeven en bouten.
Controleer de messen.
Controleer de borgmoer. Zorg ervoor dat de borgmoer een minimale borgkracht van 1,5 Nm (1,1 ft lb) heeft. Draai de borgmoer vast tot 35-50 Nm (26-36 ft lb).
Controleer het luchtfilter.
Controleer de gashendelvergrendeling en de gashendel.
Controleer de stopschakelaar.
Controleer het product op brandstoflekken.

Een koude motor starten

Druk 10 keer op de primerbol.

(Afb. 31)
Trek de choke-bediening omhoog.

(Afb. 32)
Houd het lichaam van het product met uw linkerhand op de grond.

(Afb. 33)

Stap niet op het product. Trek langzaam aan de startkoordgreep totdat u enige weerstand voelt. Trek dan met kracht aan de startkoordgreep.
Opmerking: Trek niet aan de gashendel terwijl u de motor start.
Blijf aan de startkoordgreep trekken totdat de motor start of probeert te starten. Als de motor start of probeert te starten, duw dan de choke-bediening omlaag.
Als de motor start, duw dan lichtjes op de gashendel en laat de motor 60 seconden draaien om warm te worden. Als de motor niet start, trek dan aan de startkoordgreep totdat de motor start. Duw dan lichtjes op de gashendel en laat de motor 60 seconden draaien om warm te worden.

Trek niet aan het startkoord totdat het stopt. Laat het startkoord niet los als het volledig is uitgetrokken. Laat het startkoord langzaam los. Het niet opvolgen van deze instructies kan schade aan de motor veroorzaken.

Een warme motor starten

Druk 10 keer op de primerbol.
Trek aan het startkoord totdat de motor start.

Stoppen

Duw de stopschakelaar om de motor te stoppen. (Afb. 20)

Opmerking: De stopschakelaar gaat automatisch terug naar zijn beginpositie.

De grastrimmer bedienen

Zorg ervoor dat u de motor na elke handeling tot stationair toerental vertraagt. Een lange periode met vol gas zonder belasting van de motor kan schade aan de motor veroorzaken.

Opmerking: Reinig de kap van de trimmerkop wanneer u een nieuwe trimmerlijn bevestigt om trillingen te voorkomen. Onderzoek andere delen van de trimmerkop en reinig deze indien nodig.

Het gras trimmen

Houd de trimmerkop direct boven de grond in een hoek. Duw de trimmerlijn niet in het gras.

(Afb. 34)
Verkort de lengte van de trimmerlijn met 10-12 cm / 4-4,75 inch.
Verlaag het motortoerental om het risico op schade aan planten te verminderen.
Gebruik 80% gas als u gras in de buurt van objecten maait.

(Afb. 35)

Het gras maaien

Zorg ervoor dat de trimmerlijn evenwijdig is aan de grond als u het gras maait.

(Afb. 36)
Duw de trimmerkop niet op de grond. Dit kan schade aan het product veroorzaken.
Beweeg het product van links naar rechts als u gras maait. Gebruik de volledige snelheid.

(Afb. 37)

Gras ruimen met een grasmes

Grasmessen en grassnijders mogen niet worden gebruikt op houtachtige stengels.
Een grasmes wordt gebruikt voor alle soorten hoog of grof gras.
Het gras wordt gemaaid met een zijwaartse, zwaaiende beweging, waarbij de beweging van rechts naar links de ruimende streek is en de beweging van links naar rechts de teruggaande streek. Laat de linkerzijde van het mes (tussen 8 en 12 uur) het snijden doen.
Als het mes naar links is gekanteld bij het ruimen van gras, zal het gras zich in een lijn verzamelen, wat het gemakkelijker maakt om te verzamelen, bijvoorbeeld door te harken.
Probeer ritmisch te werken. Sta stevig met uw voeten uit elkaar. Beweeg voorwaarts na de teruggaande streek en sta weer stevig.
Laat de steunkom lichtjes tegen de grond rusten. Het wordt gebruikt om te voorkomen dat het mes de grond raakt.
Verminder het risico dat materiaal om het mes wikkelt door altijd op vol gas te werken en het eerder gemaaide materiaal tijdens de teruggaande streek te vermijden.
Stop de motor, maak het harnas los en plaats de machine op de grond voordat u begint met het verzamelen van het gemaaide materiaal.

Onderhoud

Lees en begrijp het veiligheidshoofdstuk voordat u het product reinigt, repareert of onderhoudt.

Onderhoudsschema

Zorg ervoor dat u het onderhoudsschema volgt. De intervallen worden berekend op basis van dagelijks gebruik van het product. De intervallen zijn anders als u het product niet elke dag gebruikt. Voer alleen de onderhoudswerkzaamheden uit die in deze handleiding staan. Neem contact op met een erkend servicecentrum voor ander onderhoudswerk dat niet in deze handleiding staat.

Wekelijks onderhoud

Reinig de externe oppervlakken.
Controleer het stationair toerental.
Controleer het vet in de kegeltandwielkast.
Controleer de borgmoer.

Maandelijks onderhoud

Controleer het handvat van het startkoord en het startkoord.

Jaarlijks onderhoud

Controleer de bougie.
Reinig de buitenkant van de carburateur en de aangrenzende gebieden.
Reinig het koelsysteem.
Controleer het vonkenvangerscherm.
Controleer het brandstoffilter.
Controleer de brandstofslang op schade.
Controleer alle kabels en aansluitingen.

Onderhoud na 50 uur

Laat een erkend servicecentrum de geluiddemper repareren of vervangen.

Het stationair toerental afstellen

Zorg ervoor dat het luchtfilter schoon is en dat de luchtfilterkap is bevestigd voordat u het stationair toerental afstelt.
Stel het stationair toerental af met de stationair-afstelschroef T, die is gemarkeerd met een "T"-markering.
Het stationair toerental is correct wanneer de motor soepel in alle posities werkt. Het stationair toerental moet lager zijn dan de snelheid waarbij het snijhulpstuk begint te draaien.

Draai de stationair-afstelschroef met de klok mee totdat het snijhulpstuk begint te draaien.

(Fig. 38)
Draai de stationair-afstelschroef tegen de klok in totdat het snijhulpstuk stopt.

Het vonkenvangerscherm onderhouden

Gebruik een staalborstel om het vonkenvangerscherm schoon te maken.

(Fig. 39)

Het koelsysteem reinigen

Reinig de onderdelen van het koelsysteem met een borstel.

(Fig. 40)

Het koelsysteem omvat de luchtinlaat op de starter (A) en de koelvinnen op de cilinder (B).

De bougie controleren

Gebruik de aanbevolen bougie. Zorg ervoor dat de vervanging hetzelfde onderdeel is als het onderdeel dat door de fabrikant is geleverd. Een onjuiste bougie kan schade aan het product veroorzaken. Zorg ervoor dat de bougie is geïnstalleerd met een onderdrukker. Neem contact op met uw serviceleverancier voor meer informatie.

Controleer de bougie wanneer:
1. de motor weinig vermogen heeft.
2. de motor niet gemakkelijk start.
3. de motor niet correct werkt bij stationair toerental.
Als de motor niet gemakkelijk start of werkt, controleer dan de bougie op ongewenste materialen. Om het risico op ongewenst materiaal op de bougie-elektroden te verminderen:
1. zorg ervoor dat het stationair toerental correct is afgesteld.
2. zorg ervoor dat het brandstofmengsel correct is.
3. zorg ervoor dat het luchtfilter schoon is.
Reinig de bougie als deze vuil is. Zorg ervoor dat de elektrodenafstand correct is. Raadpleeg Technische gegevens.

(Fig. 41)
Vervang de bougie wanneer dat nodig is.

Het luchtfilter onderhouden

Het luchtfilter reinigen

Verwijder de luchtfilterkap en verwijder het luchtfilter.

(Fig. 42)
Reinig het luchtfilter met warm zeepsop. Zorg ervoor dat het luchtfilter droog is voordat u het installeert.
Vervang het luchtfilter als het te vuil is om het volledig te reinigen. Vervang altijd een beschadigd luchtfilter.
Als uw product een schuimrubberen luchtfilter heeft, breng dan luchtfilterolie aan. Breng alleen luchtfilterolie aan op een schuimrubberen filter. Breng geen olie aan op een vilten filter.

Luchtfilterolie op het luchtfilter aanbrengen

Gebruik altijd speciale luchtfilterolie op schuimrubberen luchtfilters. Gebruik geen andere soorten olie.

Zorg ervoor dat er geen olie op uw lichaam komt.

Verwijder de luchtfilterkap en verwijder het luchtfilter.

(Fig. 43)
Plaats het luchtfilter in een plastic zak.
Doe de luchtfilterolie in de plastic zak.

(Fig. 44)
Duw de plastic zak dicht om ervoor te zorgen dat de olie gelijkmatig over het luchtfilter wordt verdeeld.
Duw op het luchtfilter, terwijl het in de zak zit, om de luchtfilterolie te verwijderen die niet nodig is. Haal het luchtfilter uit de zak.
Installeer het luchtfilter.

Vet aan de kegeltandwielkast toevoegen

Zorg ervoor dat de kegeltandwielkast voor 3/4 gevuld is met vet.

(Fig. 45)

De borgmoer verwijderen

Vervang de borgmoer wanneer u deze ongeveer 10 keer hebt gebruikt.

Verwijder de borgmoer in de richting waarin het snijhulpstuk draait.

(Fig. 46)
Opmerking: De borgmoer heeft een linkse schroefdraad.
Controleer of u de nylon voering van de borgmoer niet met uw handen kunt draaien. De nylon voering moet een minimale weerstand van 1,5 Nm (1,1 ft lb) bieden.
Draai de borgmoer vast met de dopsleutel.

Grasmaaiers en grasbladen slijpen

Slijp grasmaaiers en grasbladen met een enkelvoudige platte vijl.
Slijp alle randen van de grasmaaiers en bladen gelijkmatig om de balans te behouden. (Fig. 24)

Technische gegevens

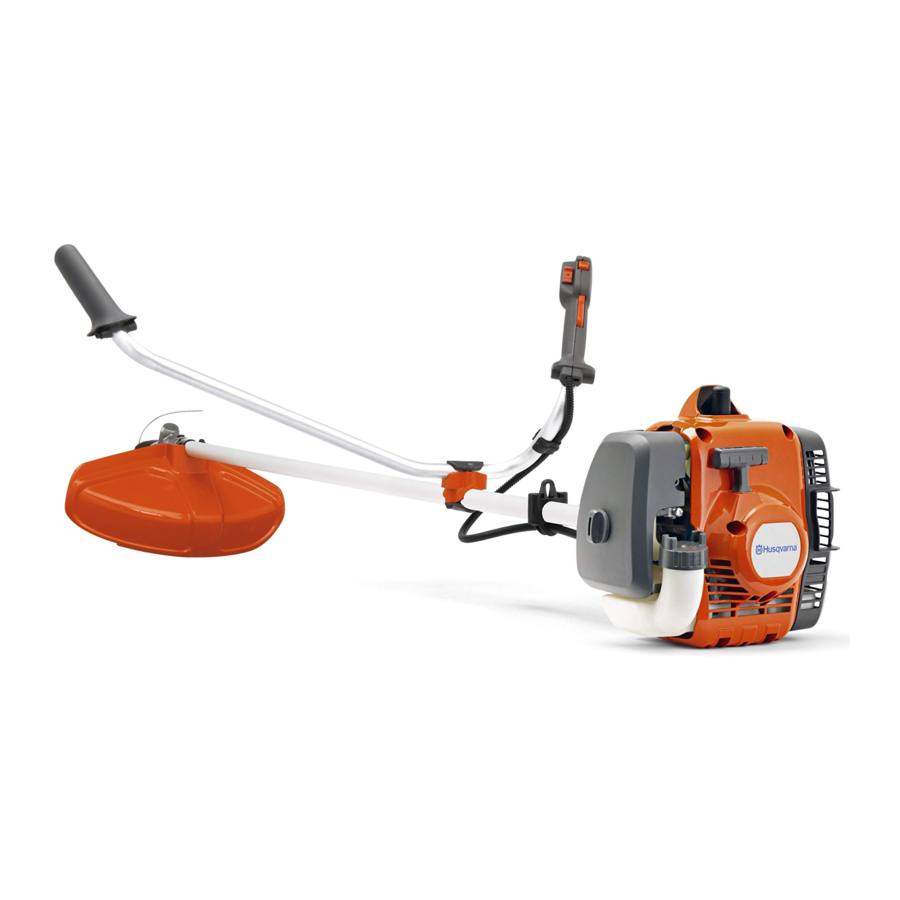

	129R
Motor
Cilinderinhoud, cm³	27.6
Cilinderdiameter, Ø mm	36
Cilinderslaglengte, mm	27
Stationair toerental, min^-1 (rpm)	2800 - 3200
Aanbevolen max. snelheid, min^-1 (rpm)	8000
Snelheid van de uitgaande as, min^-1(rpm)	7200
Max. motorvermogen, volgens ISO 8893, kW/pk bij min^-1 (rpm)	0.85/1.14 @ 8000
Katalysator geluiddemper	Ja
Ontstekingssysteem
Bougie	Husqvarna HQT-4
Elektrodenafstand, mm	0.5
Brandstof- en smeersysteem
Inhoud brandstoftank, l	0.343
Gewicht
Zonder snijhulpstukken, beschermkap voor snijhulpstuk, harnas en met lege tanks, kg	5.4
Geluidsuitstoot ^{^[1]}
Geluidsvermogensniveau, gemeten dB(A)	105
Geluidsvermogensniveau, gegarandeerd L_WA dB(A)	115
Geluidsniveaus ^{^[2]} Equivalent geluidsdrukniveau aan het oor van de bestuurder, gemeten volgens EN ISO 11806 en ISO 22868, dB(A)
Uitgerust met trimmerkop (origineel)	88
Uitgerust met grasblad (origineel)	89
Trillingsniveaus ^{^[3]} Equivalente trillingsniveaus (a_hv_,eq) bij handgrepen, gemeten volgens EN ISO 11806 en ISO 22867, m/s²
Uitgerust met trimmerkop (origineel), links/rechts	3.72/4.14
Uitgerust met grasblad (origineel), links/rechts	4.62/6.51

[1] Geluidsemissies in het milieu gemeten als geluidsvermogen (L_WA) in overeenstemming met EG-richtlijn 2000/14/EG. Het gerapporteerde geluidsvermogensniveau voor de machine is gemeten met het originele snijhulpstuk dat het hoogste niveau geeft. Het verschil tussen het gegarandeerde en het gemeten geluidsvermogen is dat het gegarandeerde geluidsvermogen ook dispersie in het meetresultaat en de variaties tussen verschillende machines van hetzelfde model omvat, volgens Richtlijn 2000/14/EG.

[2] Gerapporteerde gegevens voor het equivalente geluidsdrukniveau hebben een typische statistische spreiding (standaarddeviatie) van 3 dB (A).

[3] Gerapporteerde gegevens voor het trillingsniveau hebben een typische statistische spreiding (standaarddeviatie) van 1,5 m/s².

Accessoires

129R
Goedgekeurde accessoires	Type	Beschermkap voor snijhulpstuk
Schroefdraadas (M10L)
Trimmerkop	T25 (Ø 2.0 - 2.4 mm)	580 44 66-06
Trimmerkop	R25 (Ø 2.0 - 2.4 mm)	580 44 66-06
Grasblad	Grass 255-4 (Ø 250)	580 44 66-06

De trimmerlijn vervangen

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Husqvarna 129R Handleiding
