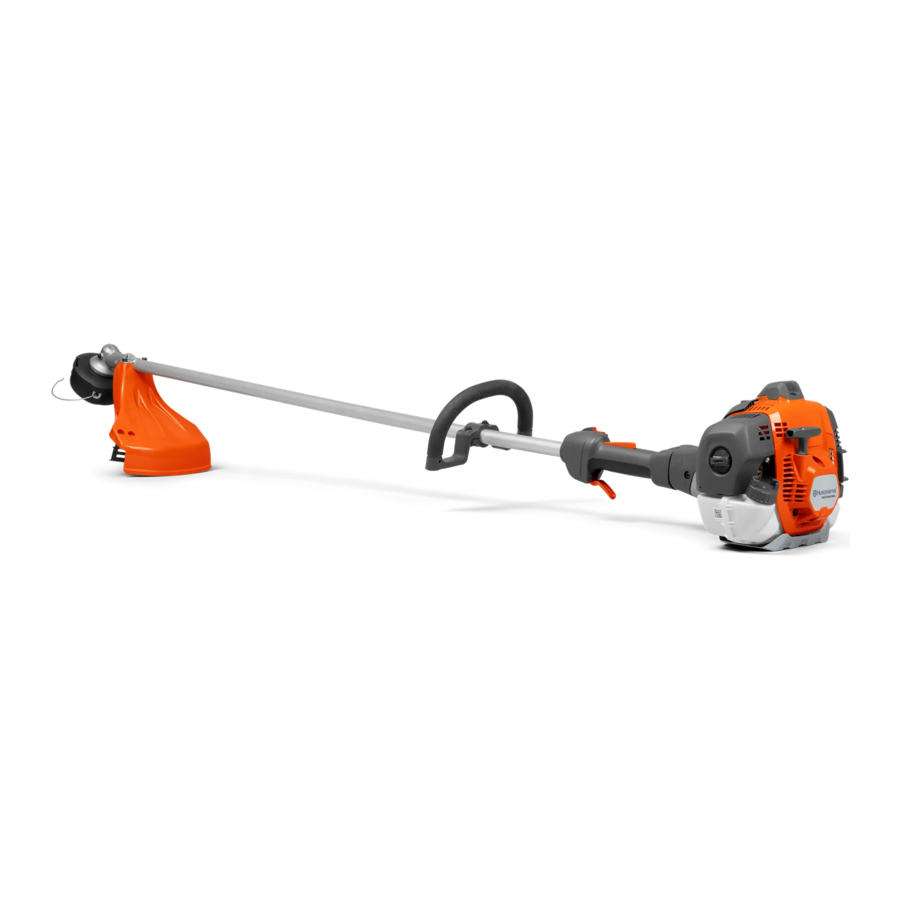

Husqvarna 525LST Mark II handleiding

Inleiding

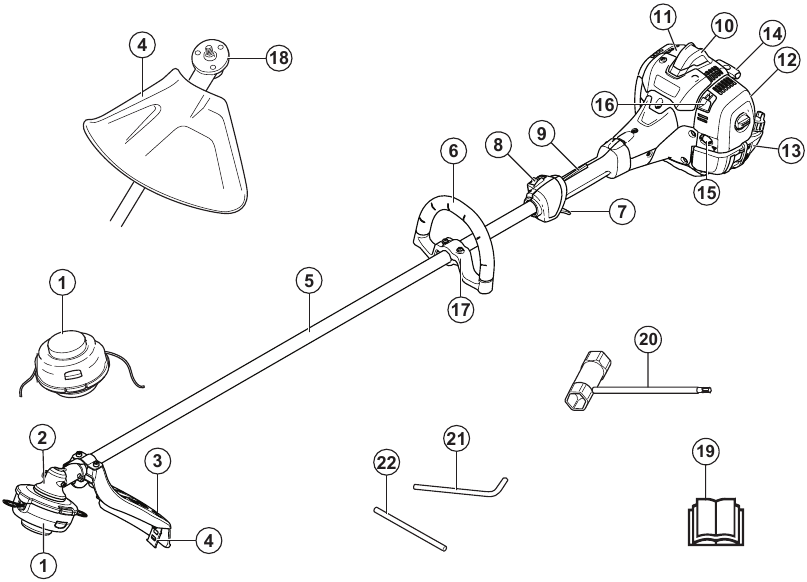

Productoverzicht

1. Trimmerkop
2. Kegeltandwiel en vuldop voor vet
3. Beschermkap snijuitrusting
4. Trimmerdraadsnijder
5. As
6. Lusgreep
7. Gashendel
8. Stopknop
9. Vergrendeling gashendel
10. Bougiedop en bougie
11. Cilinderdeksel
12. Luchtfilterdeksel
13. Brandstoftank
14. Startergreep
15. Luchtverwijderingsbol
16. Chokebediening
17. Greepafstelling
18. Aandrijfschijf
19. Gebruiksaanwijzing
20. Combinatiesleutel
21. Inbussleutel
22. Vergrendelingspen

Productbeschrijving

Het product is een grastrimmer met een verbrandingsmotor.
Er wordt voortdurend gewerkt aan het vergroten van uw veiligheid en efficiëntie tijdens de werking. Neem contact op met uw servicehandelaar voor meer informatie.

Beoogd gebruik

Het product wordt gebruikt met niet-metalen trimmerdraden, niet-metalen snaren of gelijkwaardige niet-metalen flexibele snijelementen. Gebruik het product niet voor andere taken dan het snijden van onkruid, gras of soortgelijke zachte vegetatie.
Let op: Nationale voorschriften kunnen de werking van het product beperken.
Gebruik het product alleen met accessoires die door de fabrikant zijn goedgekeurd. Raadpleeg Accessoires.

Symbolen op het product

	Dit product kan gevaarlijk zijn en ernstig letsel of de dood van de bestuurder of anderen veroorzaken. Wees voorzichtig en gebruik het product op de juiste manier.
	Lees de gebruiksaanwijzing zorgvuldig door en zorg ervoor dat u de instructies begrijpt voordat u dit product gebruikt.
	Gebruik een veiligheidshelm op locaties waar objecten op u kunnen vallen. Gebruik goedgekeurde gehoorbescherming. Gebruik goedgekeurde oogbescherming.
	Gebruik goedgekeurde beschermende handschoenen.
	Gebruik stevige, slipvaste laarzen.
	Het product kan objecten uitwerpen, wat letsel kan veroorzaken.
	Maximale snelheid van de uitgaande as.
	Houd een afstand van minimaal 15 m tot personen en dieren tijdens het gebruik van het product.
	Gebruik alleen flexibele snijdraad of plastic messen. Gebruik geen metalen snijgereedschap voor het trimmen van gras.
	De pijlen geven de limiet voor de greepstand aan.
	Luchtverwijderingsbol.
	Choke.
	Stop.

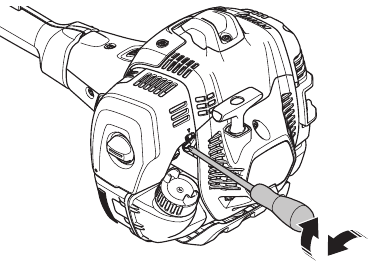

	Stationair toerental schroef.
	Hogesnelheidsnaald.
	Lagesnelheidsnaald.
yyyywwxxxx	Op het typeplaatje staat het serienummer. jjjj is het productiejaar, ww is de productieweek.

Let op: Andere symbolen/stickers op het product verwijzen naar certificeringseisen voor sommige markten.

EPA III
De emissieconformiteitsperiode waarnaar wordt verwezen op het emissieconformiteitslabel geeft het aantal bedrijfsuren aan waarvoor is aangetoond dat de motor voldoet aan de federale en Californische emissie-eisen.

California Proposition 65

De motoruitlaat van dit product bevat chemicaliën waarvan de staat Californië weet dat ze kanker, geboorteafwijkingen of andere reproductieve schade kunnen veroorzaken.

Productschade

Wij zijn niet verantwoordelijk voor schade aan ons product als:

• het product onjuist is gerepareerd.
• het product is gerepareerd met onderdelen die niet van de fabrikant zijn of niet door de fabrikant zijn goedgekeurd.
• het product een accessoire heeft dat niet van de fabrikant is of niet door de fabrikant is goedgekeurd.
• het product niet is gerepareerd in een erkend servicecentrum of door een erkende instantie.

Veiligheid

Veiligheidsdefinities

Waarschuwingen, voorzorgsmaatregelen en opmerkingen worden gebruikt om te wijzen op bijzonder belangrijke onderdelen van de handleiding.

Wordt gebruikt als er een risico is op letsel of overlijden van de bediener of omstanders als de instructies in de handleiding niet worden nageleefd.

Wordt gebruikt als er een risico is op schade aan het product, andere materialen of de omgeving als de instructies in de handleiding niet worden nageleefd.
Opmerking: Wordt gebruikt om meer informatie te geven die nodig is in een bepaalde situatie.

Algemene veiligheidsinstructies

Lees de volgende waarschuwingsinstructies voordat u het product gebruikt.

• Een bosmaaier, trimmer of kantenmaaier kan gevaarlijk zijn als deze onzorgvuldig of onjuist wordt gebruikt en kan ernstig letsel of de dood van de bediener of anderen veroorzaken. Het is uiterst belangrijk dat u de inhoud van deze bedieningshandleiding leest en begrijpt.
• De constructie van het product mag onder geen enkele omstandigheid worden gewijzigd zonder toestemming van de fabrikant. Gebruik nooit een product dat op enigerlei wijze is gewijzigd ten opzichte van de oorspronkelijke specificatie en gebruik altijd originele accessoires. Niet-geautoriseerde wijzigingen en/of accessoires kunnen leiden tot ernstig persoonlijk letsel of de dood van de bediener of anderen.
• De binnenkant van de geluiddemper bevat chemicaliën die mogelijk kankerverwekkend zijn. Vermijd contact met deze elementen in het geval van een beschadigde geluiddemper.
• Dit product produceert tijdens het gebruik een elektromagnetisch veld. Dit veld kan onder bepaalde omstandigheden interfereren met actieve of passieve medische implantaten. Om het risico op ernstig of dodelijk letsel te verminderen, raden we personen met medische implantaten aan om hun arts en de fabrikant van het medische implantaat te raadplegen voordat ze dit product gebruiken.

Veiligheidsinstructies voor gebruik

Lees de volgende waarschuwingsinstructies voordat u het product gebruikt.

• U moet het verschil begrijpen tussen gras vrijmaken en gras trimmen voor gebruik.
• Als u in een situatie terechtkomt waarin u niet zeker weet hoe u verder moet gaan, vraag dan een expert. Neem contact op met uw dealer of uw service werkplaats. Vermijd elk gebruik waarvan u denkt dat het uw mogelijkheden te boven gaat.
• Gebruik nooit een product dat defect is. Voer de veiligheidscontroles, onderhouds- en service-instructies uit die in deze handleiding worden beschreven. Sommige onderhouds- en servicemaatregelen moeten worden uitgevoerd door opgeleide en gekwalificeerde specialisten. Raadpleeg Onderhoud.
• Alle afdekkingen, beschermingen en handgrepen moeten zijn aangebracht voordat u het product start. Zorg ervoor dat de bougiekap en de ontstekingskabel onbeschadigd zijn om het risico op elektrische schokken te vermijden.
• Gebruik het product nooit als u vermoeid bent, onder invloed bent van alcohol of drugs, medicatie of iets anders dat uw zicht, alertheid, coördinatie of beoordelingsvermogen kan beïnvloeden.
• Gebruik het product niet bij slecht weer, zoals dichte mist, zware regen, sterke wind, intense kou, enzovoort. Werken bij slecht weer is vermoeiend en brengt vaak extra risico's met zich mee, zoals een ijzige ondergrond, een onvoorspelbare valrichting, enzovoort.
• De enige accessoires waarmee u deze motorunit kunt bedienen, zijn de snij hulpstukken die wij aanbevelen. Raadpleeg Accessoires.
• Laat kinderen nooit het product gebruiken of in de buurt van het product zijn. Aangezien het product is uitgerust met een veerbelaste start/stop-schakelaar en kan worden gestart door een lage snelheid en kracht op de startgreep, kunnen zelfs kleine kinderen onder bepaalde omstandigheden de kracht produceren die nodig is om het product te starten. Dit kan een risico op ernstig persoonlijk letsel betekenen. Verwijder daarom de bougiekap wanneer het product niet onder direct toezicht staat.
• Het laten draaien van een motor in een afgesloten of slecht geventileerde ruimte kan leiden tot de dood als gevolg van verstikking of koolmonoxidevergiftiging.
• De volledige koppelingsafdekking en -as moeten zijn aangebracht voordat het product wordt gestart, anders kan de koppeling losraken en persoonlijk letsel veroorzaken.
• Zorg ervoor dat er geen mensen of dieren dichterbij komen dan 15 m terwijl u werkt. Wanneer meerdere bedieners in hetzelfde gebied werken, moet de veiligheidsafstand minstens 15 m zijn. Anders is er een risico op ernstig persoonlijk letsel. Stop het product onmiddellijk als iemand nadert. Zwaai het product nooit rond zonder eerst achter u te kijken om er zeker van te zijn dat er niemand zich binnen de veiligheidszone bevindt.
• Zorg ervoor dat mensen, dieren of andere dingen uw controle over het product niet kunnen beïnvloeden of dat ze niet in contact komen met het snij hulpstuk of losse voorwerpen die door het snij hulpstuk worden uitgeworpen. Gebruik het product echter niet tenzij u in geval van een ongeval om hulp kunt roepen.
• Inspecteer altijd het werkgebied. Verwijder alle losse voorwerpen zoals stenen, gebroken glas, spijkers, staaldraad, touw, enzovoort, die kunnen worden uitgeworpen of om het snij hulpstuk kunnen worden gewikkeld.
• Zorg ervoor dat u veilig kunt bewegen en staan. Controleer het gebied om u heen op mogelijke obstakels (wortels, rotsen, takken, sloten, enzovoort) voor het geval u plotseling moet bewegen. Wees uiterst voorzichtig wanneer u op hellend terrein werkt.

• Houd te allen tijde een goede balans en een stevige basis. Reik niet te ver.
• Houd het product altijd met beide handen vast. Houd het product aan de rechterkant van uw lichaam.
• Houd het snij hulpstuk onder uw middel.
• Schakel de motor uit voordat u naar een ander gebied gaat. Plaats de transportbescherming voordat u de apparatuur over een afstand draagt of vervoert.
• Zet het product nooit neer met de motor aan, tenzij u het duidelijk in zicht hebt.
• Stop de motor en de snij-uitrusting voordat u materiaal verwijdert dat om de blad as is gewikkeld. Noch de bediener van het product, noch iemand anders mag proberen het gesneden materiaal te verwijderen terwijl de motor draait of de snij-uitrusting draait, omdat dit ernstig letsel kan veroorzaken. De conische overbrenging kan tijdens gebruik heet worden en kan daarna nog een tijdje heet blijven. U kunt zich branden als u deze aanraakt.
• Let op uitgeworpen voorwerpen. Draag altijd goedgekeurde oogbescherming. Leun nooit over de beschermkap van het snij hulpstuk. Stenen, afval, enzovoort, kunnen in de ogen worden geslingerd, wat blindheid of ernstig letsel kan veroorzaken.
• Soms komen takken of gras vast te zitten tussen de beschermkap en het snij hulpstuk. Stop altijd de motor voordat u het product reinigt.
• Laat de motor altijd terugzakken tot stationair toerental na elke bewerking. Lange periodes met vol gas zonder belasting van de motor kunnen leiden tot ernstige motorschade.
• Luister naar waarschuwingssignalen of geroep wanneer u gehoorbescherming draagt. Verwijder altijd uw gehoorbescherming zodra de motor stopt.
• Overmatige blootstelling aan trillingen kan leiden tot bloedsomloop schade of zenuwschade bij mensen met een verminderde bloedsomloop. Neem contact op met uw arts als u symptomen van overmatige blootstelling aan trillingen ervaart. Deze symptomen omvatten gevoelloosheid, verlies van gevoel, tintelingen, prikken, pijn, verlies van kracht, veranderingen in huidskleur of -conditie. Deze symptomen verschijnen normaal gesproken in de vingers, handen of polsen.
• Gebruik geen product met een beschadigde bougiekap.
• Gebruik geen product met een beschadigde geluiddemper.
• Houd alle delen van uw lichaam uit de buurt van het roterende snij hulpstuk en hete oppervlakken.
• Gebruik nooit een product met een defecte geluiddemper
• Start of gebruik het product nooit binnenshuis, in de buurt van brandbaar materiaal of in ruimtes met onvoldoende ventilatie. De uitlaatgassen van de motor bevatten koolmonoxide, een geurloos, giftig en zeer gevaarlijk gas. Ook zijn de uitlaatgassen heet en kunnen ze vonken bevatten die brand kunnen veroorzaken.

Persoonlijke beschermingsmiddelen

Lees de volgende waarschuwingsinstructies voordat u het product gebruikt.

• Gebruik altijd goedgekeurde persoonlijke beschermingsmiddelen wanneer u het product gebruikt. Persoonlijke beschermingsmiddelen kunnen letsel niet volledig voorkomen, maar ze verminderen de mate van letsel als er een ongeval gebeurt. Laat uw dealer u helpen bij het selecteren van de juiste uitrusting.
• Gebruik een veiligheidshelm waar er een risico is op vallende voorwerpen.

• Gebruik goedgekeurde gehoorbescherming die voldoende geluidsreductie biedt. Langdurige blootstelling aan lawaai kan leiden tot permanente gehoorbeschadiging.

• Gebruik goedgekeurde oogbescherming. Als u een vizier gebruikt, moet u ook een goedgekeurde veiligheidsbril gebruiken. Goedgekeurde veiligheidsbrillen moeten voldoen aan de ANSI Z87.1-norm in de VS of EN 166 in EU-landen.

• Gebruik indien nodig handschoenen, bijvoorbeeld wanneer u de snij-uitrusting bevestigt, onderzoekt of reinigt.

• Gebruik veiligheidslaarzen met stalen neuzen en antislipzolen.

• Gebruik kleding van een sterke stof. Gebruik altijd een zware, lange broek en lange mouwen. Gebruik geen losse kleding die aan takken en twijgen kan blijven haken. Draag geen sieraden, korte broeken, sandalen of ga op blote voeten. Steek uw haar veilig op boven schouderhoogte.
• Houd eerste hulp materiaal bij de hand.


Veiligheidsvoorzieningen op het product

Lees de volgende waarschuwingsinstructies voordat u het product gebruikt.
In dit gedeelte worden de veiligheidsvoorzieningen van het product, het doel ervan en hoe controles en onderhoud moeten worden uitgevoerd om ervoor te zorgen dat het correct werkt, beschreven. Zie de instructies onder het kopje Introductie om te zien waar deze onderdelen zich op uw product bevinden.
De levensduur van het product kan worden verkort en het risico op ongevallen kan toenemen als het productonderhoud niet correct wordt uitgevoerd en als service en/of reparaties niet professioneel worden uitgevoerd. Neem contact op met uw dichtstbijzijnde servicepunt als u meer informatie nodig heeft.

Gebruik nooit een product met beschadigde veiligheidscomponenten. De veiligheidsuitrusting van het product moet worden geïnspecteerd en onderhouden zoals beschreven in dit gedeelte. Als uw product niet aan een van deze controles voldoet, neem dan contact op met uw servicevertegenwoordiger om het te laten repareren.

Alle onderhouds- en reparatiewerkzaamheden aan de machine vereisen speciale training. Dit geldt vooral voor de veiligheidsuitrusting van de machine. Als uw machine niet aan een van de hieronder beschreven controles voldoet, moet u contact opnemen met uw servicevertegenwoordiger. Wanneer u een van onze producten koopt, garanderen wij de beschikbaarheid van professionele reparaties en service. Als de verkoper die uw machine verkoopt geen servicepunt is, vraag hem dan naar het adres van uw dichtstbijzijnde servicevertegenwoordiger.

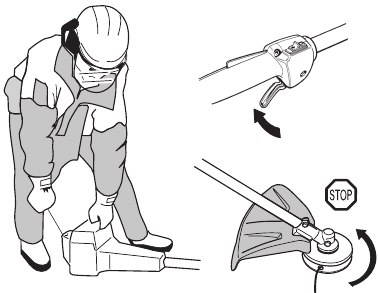

Een controle van de gashendelvergrendeling uitvoeren
De gashendelvergrendeling is ontworpen om te voorkomen dat de gashendel per ongeluk wordt bediend.

1. Druk op de gashendelvergrendeling (A) en zorg ervoor dat de gashendel (B) wordt losgelaten. Wanneer u de handgreep loslaat, gaan zowel de gashendel als de gashendelvergrendeling terug naar hun oorspronkelijke positie. Deze beweging wordt geregeld door twee onafhankelijke terugtrekveren. Deze opstelling betekent dat de gashendel automatisch wordt vergrendeld in de stationaire stand.

2. Zorg ervoor dat de gashendel is vergrendeld in de stationaire stand wanneer de gashendelvergrendeling wordt losgelaten.

3. Druk op de gashendelvergrendeling en zorg ervoor dat deze terugkeert naar de oorspronkelijke positie wanneer u deze loslaat.

4. Controleer of de gashendel en de gashendelvergrendeling vrij kunnen bewegen en of de terugtrekveren goed werken.

5. Start het product (raadpleeg de instructies onder Het product starten) en geef vol gas.
6. Laat de gashendel los en zorg ervoor dat het snijhulpstuk stopt en stil blijft staan. Als het snijhulpstuk draait terwijl de gashendel in de stationaire stand staat, moet de stationaire stand van de carburateur worden gecontroleerd. Zie de instructies in het hoofdstuk Onderhoud.


Een controle van de stopknop uitvoeren

1. Start de motor.
2. Zet de stopknop in de stopstand en zorg ervoor dat de motor stopt.


Een controle van de beschermkap van het snijhulpstuk uitvoeren

Gebruik geen snijhulpstuk zonder een goedgekeurde en correct bevestigde beschermkap van het snijhulpstuk. Raadpleeg Accessoires.

Gebruik altijd de aanbevolen beschermkap van het snijhulpstuk voor het snijhulpstuk dat u gebruikt. Als een onjuiste of defecte beschermkap van het snijhulpstuk is aangebracht, kan dit ernstig persoonlijk letsel veroorzaken. Raadpleeg Accessoires.
De beschermkap van het snijhulpstuk voorkomt letsel door voorwerpen die in de richting van de bediener worden uitgeworpen. Het voorkomt ook letsel dat optreedt als u het snijhulpstuk aanraakt.

1. Voer een visuele controle uit op schade, bijvoorbeeld scheuren.
2. Vervang de beschermkap van het snijhulpstuk als deze beschadigd is.

Trimmerkop

Zorg er altijd voor dat de trimmerdraad strak en gelijkmatig rond de trommel is gewikkeld om schadelijke trillingen te voorkomen.

• Gebruik alleen aanbevolen snijhulpstukken.
• De lengte van de trimmerdraad is belangrijk. Voor een langere trimmerdraad is meer motorvermogen nodig dan voor een kortere trimmerdraad met dezelfde diameter.
• Verplaats de installatiepositie van de trimmerbescherming niet.
• Zorg ervoor dat het mes op de trimmerbescherming niet beschadigd is. Het mes snijdt de trimmerdraad op de juiste lengte.
• Week de trimmerdraad 2 dagen voor gebruik om de levensduur te verlengen.

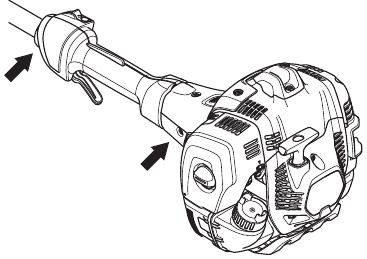

Een controle van het trillingsdempingssysteem uitvoeren

Het gebruik van een onjuist gewikkeld snoer of een onjuist snijhulpstuk verhoogt het trillingsniveau.
Het trillingsdempingssysteem vermindert de trillingen in de handgrepen tot een minimum, wat de bediening eenvoudiger maakt. Het trillingsdempingssysteem vermindert de trillingen tussen de motoreenheid en de schachteenheid.

1. Stop de motor.
2. Voer een visuele controle uit op vervorming en schade, bijvoorbeeld scheuren.
3. Zorg ervoor dat de trillingsdempingseenheden correct zijn bevestigd.

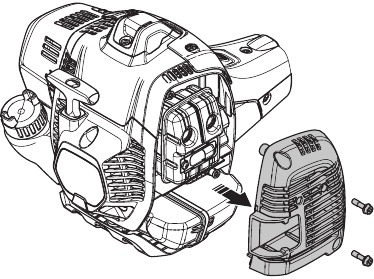

Een controle van de uitlaatdemper uitvoeren
De uitlaatdemper houdt het geluidsniveau tot een minimum beperkt en voert uitlaatgassen weg van de bediener.

• Voer een visuele controle uit op schade en vervorming.
• Zorg ervoor dat de uitlaatdemper correct aan het product is bevestigd.

• Als de uitlaatdemper op uw product een vonkenvanger heeft, voer dan een visuele controle uit. Vervang de vonkenvanger als deze beschadigd is.
  1. Reinig de vonkenvanger als deze verstopt is. Een verstopte vonkenvanger zorgt ervoor dat de motor te heet wordt, wat schade aan de motor veroorzaakt.
  2. Zorg ervoor dat het vonkenvangernet correct is bevestigd.


Brandstofveiligheid

Lees de volgende waarschuwingsinstructies voordat u het product gebruikt.

• Start het product nooit als u er brandstof op hebt gemorst. Veeg de gemorste brandstof weg en laat de resterende brandstof verdampen.
• Start het product nooit als u brandstof op uzelf of uw kleding hebt gemorst. Trek andere kleren aan en was alle delen van uw lichaam die in contact zijn gekomen met brandstof. Gebruik zeep en water.
• Start het product nooit als het product brandstof lekt. Controleer regelmatig op lekkage van de brandstofdop en brandstofleidingen.
• Zet het product altijd op een vlakke ondergrond en zorg ervoor dat het snijhulpstuk geen contact kan maken met een voorwerp terwijl u brandstof toevoegt.
• Wees voorzichtig bij het omgaan met brandstof. Houd rekening met het risico op brand, explosie en het inademen van dampen.
• Wees voorzichtig bij het omgaan met brandstof en zorg voor voldoende ventilatie. Brandstof en brandstofdampen zijn licht ontvlambaar en kunnen ernstig letsel veroorzaken bij inademing of contact met de huid.
• Meng en giet brandstof buitenshuis, waar geen vonken of vlammen zijn.
• Niet roken en geen hete voorwerpen in de buurt van brandstof plaatsen.
• Stop altijd de motor en laat deze een paar minuten afkoelen voordat u bijtankt.
• Open de brandstofdop langzaam, zodat eventuele overdruk voorzichtig kan worden afgevoerd wanneer u bijtankt.
• Draai de brandstofdop na het tanken voorzichtig vast.
• Reinig het gebied rond de brandstofdop. Vervuiling in de tank kan bedrijfsproblemen veroorzaken.
• Verplaats het product altijd 3 m (10 ft) of verder van het tankgebied en de bron voordat u start.

Veiligheidsinstructies voor onderhoud

Stop altijd de motor voordat u werkzaamheden aan het maaigereedschap uitvoert. Het maaigereedschap blijft draaien, zelfs nadat de gashendel is losgelaten. Zorg ervoor dat het maaigereedschap volledig tot stilstand is gekomen en ontkoppel de bougie voordat u eraan begint te werken.

Een defect maaigereedschap kan het risico op ongelukken vergroten.

Zorg ervoor dat de trimmerdraad strak en gelijkmatig rond de trommel is gewikkeld, anders produceert het product schadelijke trillingen.

• Gebruik alleen maaigereedschappen met de beschermkappen die wij aanbevelen. Zie Accessoires.
• Uw garantie dekt mogelijk geen schade of aansprakelijkheid veroorzaakt door het gebruik van niet-goedgekeurde accessoires of vervangingsonderdelen.

Montage

Inleiding

Voordat u het product monteert, moet u het veiligheidshoofdstuk lezen en begrijpen.

Verwijder de bougiekabel van de bougie voordat u het product monteert.

De lusgreep monteren

1. Bevestig de lusgreep op de as tussen de pijlsymbolen.

2. Plaats de beugel aan de andere kant en steek de 2 schroeven in de gaten op de lusgreep.
3. Pas de lusgreep aan in een comfortabele positie.
4. Draai de schroeven vast.

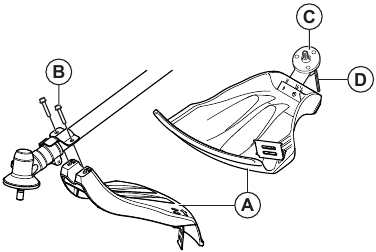

Het beschermkap van het maaibevestiging en de trimmerkop monteren en demonteren

1. Bevestig de juiste beschermkap van het maaibevestiging (A) voor de trimmerkop. Raadpleeg Accessoires.
2. Plaats de beschermkap van het maaibevestiging op de fitting op de as.
3. Bevestig de beschermkap van het maaibevestiging met de schroeven (B).
4. Installeer de aandrijfschijf (C) op de uitgaande as.
5. Draai de uitgaande as totdat een van de gaten in de aandrijfschijf is uitgelijnd met het bijbehorende gat in de transmissiebehuizing.
6. Steek de borgpen (D) in het gat om de as te vergrendelen.

7. Draai de maaibevestiging (E) in de tegengestelde richting van de draairichting van de maaibevestiging.

8. Om te demonteren, voert u de procedure in de omgekeerde volgorde uit.

Bediening

Voordat u het product gebruikt

• Controleer het werkgebied om er zeker van te zijn dat u het type terrein kent. Onderzoek de helling van de grond en of er obstakels zijn, zoals stenen, takken en greppels.
• Voer een revisie van het product uit.
• Voer de veiligheidsinspecties, het onderhoud en de service uit die in deze handleiding worden gegeven.
• Zorg ervoor dat alle afdekkingen, de trimmerbeschermer en de trimmerkop correct zijn bevestigd en niet beschadigd zijn. Vervang de trimmerkop en de beschermkap van het snijhulpstuk als ze zijn geraakt of als er scheuren in zitten.

• Onderzoek de steunflens op scheuren. Vervang de steunflens als deze beschadigd is.

• Zorg ervoor dat de borgmoer niet met de hand kan worden verwijderd. De borgmoer moet een borgkracht van minimaal 1,5 Nm hebben. Zorg ervoor dat het aandraaimoment tussen 35-50 Nm ligt.


Gebruik het product niet zonder beschermkap of met een defecte beschermkap.

Connectiviteit

Dit product is voorbereid op connectiviteit en heeft een locatie voor installatie van een Husqvarna Connectivity Device. Wanneer de Husqvarna connectivity device is geïnstalleerd, heeft het product Bluetooth^® draadloze technologie en kan Husqvarna Fleet Services™ worden gebruikt om verbinding te maken met mobiele apparaten. Dit maakt meer functies mogelijk.

De Husqvarna connectivity device installeren

Voer de volgende stappen uit om de Husqvarna connectivity device te installeren. Raadpleeg www.husqvarna.com voor meer informatie over de Husqvarna connectivity device.

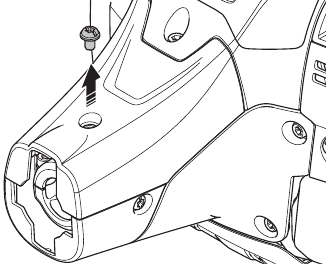

1. Verwijder de schroef en open de plastic afdekking.

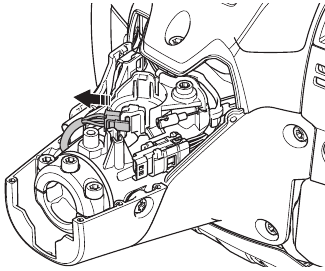

2. Verwijder de connector.

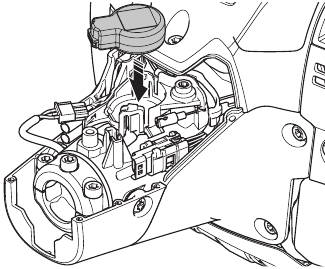

3. Installeer de Husqvarna connectivity device.

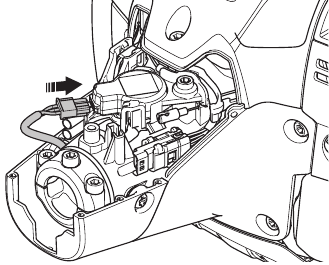

4. Installeer de connector op de Husqvarna connectivity device.

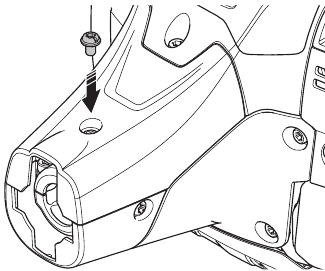

5. Plaats de plastic afdekking en draai de schroef vast.


Husqvarna Fleet Services^™

Husqvarna Fleet Services^™ is een cloudoplossing die de commerciële fleetmanager een overzicht geeft van alle producten. Het is ook mogelijk voor de fleetmanagers om op afstand toegang te krijgen tot informatie over het product. Raadpleeg www.husqvarna.com voor meer informatie over Husqvarna Fleet Services^™.

Husqvarna Connect

Husqvarna Connect is een gratis app voor uw mobiele apparaat. De Husqvarna Connect app biedt uitgebreide functies voor uw Husqvarna product.

• Uitgebreide productinformatie.
• Informatie over en hulp bij productonderdelen en service.

Husqvarna Connect gebruiken

1. Download de Husqvarna Connect app op uw mobiele apparaat.
2. Registreer u in de Husqvarna Connect app.
3. Volg de instructiestappen in de Husqvarna Connect app om het product te verbinden en te registreren.

Opmerking: Husqvarna Connect app is niet beschikbaar om te downloaden in alle markten. Neem contact op met uw servicevertegenwoordiger voor meer informatie.

Brandstof

Dit product heeft een tweetaktmotor.

Een verkeerd type brandstof kan leiden tot motorschade. Gebruik een mengsel van benzine en tweetaktolie.

Voorgemengde brandstof

• Gebruik Husqvarna voorgemengde alkylaatbrandstof voor de beste prestaties en een langere levensduur van de motor. Deze brandstof bevat minder schadelijke chemicaliën in vergelijking met reguliere brandstof, waardoor schadelijke uitlaatgassen afnemen. De hoeveelheid resten na verbranding is lager bij deze brandstof, waardoor de onderdelen van de motor schoner blijven.

Brandstof mengen

Benzine

• Gebruik benzine van goede kwaliteit met een maximaal ethanolgehalte van 10%.

Gebruik geen benzine met een octaangetal lager dan 90 RON/87 AKI. Het gebruik van een lager octaangetal kan leiden tot motorkloppen, wat motorschade veroorzaakt.

Tweetaktolie

• Gebruik voor de beste resultaten en prestaties Husqvarna tweetaktolie.
• Als Husqvarna tweetaktolie niet beschikbaar is, gebruik dan een tweetaktolie van goede kwaliteit voor luchtgekoelde motoren. Neem contact op met uw servicevertegenwoordiger om de juiste olie te selecteren.

Gebruik geen tweetaktolie voor watergekoelde buitenboordmotoren, ook wel buitenboordmotorolie genoemd. Gebruik geen olie voor viertaktmotoren.

Benzine en tweetaktolie mengen

Kleine fouten kunnen de verhouding van het mengsel drastisch beïnvloeden wanneer u kleine hoeveelheden brandstof mengt. Meet de hoeveelheid olie zorgvuldig en zorg ervoor dat u het juiste mengsel krijgt.

1. Vul de helft van de hoeveelheid benzine in een schone container voor brandstof.
2. Voeg de volledige hoeveelheid olie toe.
3. Schud het brandstofmengsel.
4. Voeg de resterende hoeveelheid benzine toe aan de container.
5. Schud het brandstofmengsel voorzichtig.

Meng niet meer brandstof dan u in 1 maand nodig hebt.

De brandstoftank vullen

Neem de volgende procedure in acht voor uw veiligheid.

1. Stop de motor en laat de motor afkoelen.
2. Reinig het gebied rond de brandstoftankdop.

3. Schud de container en zorg ervoor dat de brandstof volledig gemengd is.
4. Verwijder de brandstoftankdop langzaam om de druk te ontlasten.
5. Vul de brandstoftank.

   Zorg ervoor dat er niet te veel brandstof in de brandstoftank zit. De brandstof zet uit als deze warm wordt.
6. Draai de brandstoftankdop zorgvuldig vast.
7. Maak gemorste brandstof op en rond het product schoon.
8. Verplaats het product 3 m of meer uit de buurt van het tankgebied en de brandstofbron voordat u de motor start.

Opmerking: Raadpleeg Inleiding om te zien waar de brandstoftank zich op uw product bevindt.

Een koude motor voorbereiden om te starten

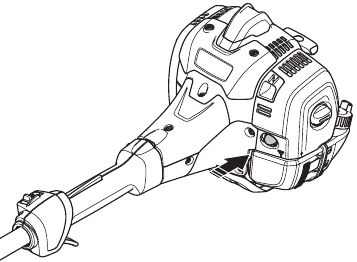

1. Druk de luchtfilterbal steeds opnieuw in totdat de brandstof de bal begint te vullen. Het is niet nodig om de luchtfilterbal volledig te vullen.

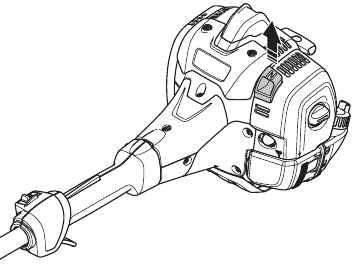

2. Zet de chokehendel omhoog in de chokestand.


Het snijhulpstuk begint onmiddellijk te draaien wanneer u de motor start met de choke.

Het product starten

Lees de waarschuwingsinstructies in het veiligheidshoofdstuk voordat u het product start (zie Veiligheid).

1. Gebruik beschermende handschoenen.
2. Houd het lichaam van het product met uw linkerhand op de grond.

   Gebruik uw voeten niet!
3. Houd het startkoordhandvat met uw rechterhand vast.
4. Trek het startkoord langzaam met uw rechterhand uit totdat u enige weerstand voelt (de startpalen grijpen).

   Wikkel het startkoord niet om uw hand.
5. Trek snel en krachtig aan het koord.

   Trek het startkoord niet helemaal uit en laat het startkoordhandvat niet los wanneer het startkoord volledig is uitgetrokken. Dit kan schade aan het product veroorzaken.
6. Trek aan het startkoord totdat de motor start of maximaal 5 keer.
7. Reset de choke wanneer de motor start of nadat u 5 keer aan het startkoord hebt getrokken.
8. Trek, indien nodig, steeds opnieuw aan het startkoord totdat de motor start.
9. Laat de motor 10 seconden draaien.
10. Bedien het gaspedaal geleidelijk.
11. Zorg ervoor dat de motor soepel loopt.
    Opmerking: Als de motor stopt, voert u de procedure opnieuw uit.

Het product stoppen

1. Zet de stopknop in de stoppositie om de motor te stoppen.


De stopknop gaat automatisch terug naar de beginpositie. Om onbedoeld starten te voorkomen, moet de bougiedop van de bougie worden verwijderd wanneer de montage, controle en/of het onderhoud wordt uitgevoerd.

Over het oppervlak

Raak het gebied dat met grijs in de illustratie is aangegeven niet aan. Er is een risico op brandwonden wanneer het product heet is. Er is een risico op elektrische schokken als de bougiedop beschadigd is. Gebruik geen product met een beschadigde bougiedop.

Gras trimmen met een trimmerkop

Het gras trimmen

1. Houd de trimmerkop direct boven de grond in een hoek. Duw de trimmerlijn niet in het gras.

2. Verminder de lengte van de trimmerlijn met 10-12 cm.
3. Verlaag het motortoerental om het risico op schade aan planten te verminderen.
4. Gebruik 80% gas wanneer u gras in de buurt van objecten maait.


Het gras maaien

1. Zorg ervoor dat de trimmerlijn parallel aan de grond loopt wanneer u het gras maait.

2. Duw de trimmerkop niet op de grond. Dit kan schade aan het product veroorzaken.
3. Beweeg het product van links naar rechts wanneer u gras maait. Gebruik de volle snelheid.


Het gras vegen

De luchtstroom van de roterende trimmerlijn kan worden gebruikt om gemaaid gras uit een gebied te verwijderen.

1. Houd de trimmerkop en de trimmerlijn parallel aan de grond en boven de grond.
2. Geef vol gas.
3. Beweeg de trimmerkop van links naar rechts en veeg het gras.

Reinig de afdekking van de trimmerkop telkens wanneer u een nieuwe trimmerlijn monteert om onbalans en trillingen in de handgrepen te voorkomen. Controleer ook de andere onderdelen van de trimmerkop en reinig deze indien nodig.

Onderhoud

Onderhoudsschema

Doe alleen het onderhoud en de service die in deze bedieningshandleiding worden gegeven. Neem voor onderhoud of service die niet in deze bedieningshandleiding wordt gegeven, contact op met uw servicedealer.

Het stationair toerental aanpassen

1. Zorg ervoor dat het luchtfilter schoon is en dat de luchtfilterafdekking is geïnstalleerd.
2. Pas het stationair toerental aan met de stationair-afstelschroef. De stationair-afstelschroef T is gemarkeerd met een "T"

3. Draai de stationair-afstelschroef met de klok mee totdat het snijhulpstuk begint te draaien.
4. Draai de stationair-afstelschroef tegen de klok in totdat het snijhulpstuk stopt.

Het stationair toerental is correct wanneer de motor in alle posities soepel draait. Het stationair toerental moet lager zijn dan de snelheid waarbij het snijhulpstuk begint te draaien.

Als het snijhulpstuk niet stopt wanneer u het stationair toerental aanpast, neem dan contact op met uw dichtstbijzijnde servicedealer. Gebruik het product niet voordat het correct is afgesteld of gerepareerd.
Opmerking: Raadpleeg Technische gegevens voor het aanbevolen stationair toerental.

Onderhoud aan de geluiddemper uitvoeren

De geluiddemper verlaagt het geluidsniveau en voert de uitlaatgassen weg van de gebruiker.

Geluiddempers met katalysatoren worden erg heet tijdens bedrijf en blijven enige tijd heet nadat u het product hebt uitgeschakeld. Dit geldt ook bij stationair toerental. Als u het product aanraakt, kan dit leiden tot brandwonden op de huid. Denk aan het risico op brand.

1. Stop het product en laat het afkoelen.
2. Verwijder de afdekking van de geluiddemper.

3. Verwijder de schroef waarmee het vonkenvangerscherm wordt vastgehouden.

4. Reinig het vonkenvangerscherm als het verstopt is of vervang het als het beschadigd is.

Het vonkenvangerscherm moet worden vervangen als het beschadigd is. Gebruik een product niet als het vonkenvangerscherm op de geluiddemper ontbreekt of defect is.

Als het vonkenvangerscherm vaak verstopt is, kan dit een teken zijn dat de prestaties van de katalysator zijn afgenomen. Ga naar uw servicedealer om de geluiddemper te laten onderzoeken. Een verstopt vonkenvangerscherm veroorzaakt oververhitting en beschadigt de cilinder en de zuiger.

Koelsysteem

Het product heeft een koelsysteem om de bedrijfstemperatuur zo laag mogelijk te houden.
Reinig de onderdelen van het koelsysteem wekelijks met een borstel of vaker in ruwere omstandigheden. Een vuil of verstopt koelsysteem maakt het product te heet, wat schade aan de zuiger en cilinder veroorzaakt.

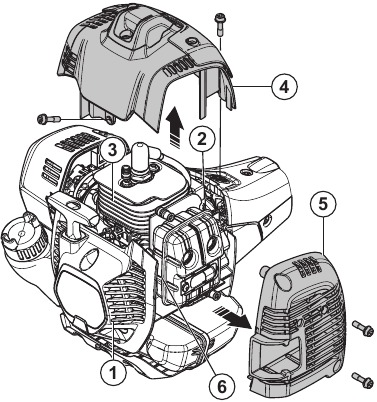

Het koelsysteem heeft de volgende onderdelen:

1. Luchtinlaat op de starter.
2. Vinnen op het vliegwiel.
3. Koelvinnen op de cilinder.
4. Cilinderdeksel.
5. Geluiddemperdeksel.
6. Geluiddemperplaat.

De bougie controleren

Gebruik altijd het aanbevolen bougietype. Een onjuist bougietype kan schade aan het product veroorzaken.

• Controleer de bougie als de motor weinig vermogen heeft, niet gemakkelijk start of niet correct draait bij stationair toerental.
• Om het risico op ongewenst materiaal op de bougie-elektroden te verkleinen, dient u deze instructies op te volgen:
  1. Zorg ervoor dat het stationair toerental correct is afgesteld.
  2. Zorg ervoor dat het brandstofmengsel correct is.
  3. Zorg ervoor dat het luchtfilter schoon is.
• Als de bougie vuil is, reinig deze dan en zorg ervoor dat de elektrodenafstand correct is, zie Technische gegevens.
• Vervang de bougie indien nodig.

Luchtfilter

Verwijder stof en vuil van het luchtfilter om het schoon te houden en deze problemen te voorkomen:

• Defecten aan de carburateur.
• Problemen bij het starten van het product.
• Verlies van motorvermogen.
• Verhoogde slijtage aan motoronderdelen.
• Te veel brandstofverbruik.

Het luchtfilter reinigen

Een luchtfilter dat beschadigd, erg vuil of doordrenkt is met brandstof, moet altijd worden vervangen.
Reinig het luchtfilter regelmatig van vuil en stof. Dit voorkomt defecten aan de carburateur, startproblemen, verlies van motorvermogen, slijtage aan motoronderdelen en meer brandstofverbruik dan normaal.
Als u een luchtfilter lange tijd gebruikt, kan deze niet volledig worden gereinigd. Vervang het luchtfilter regelmatig door een nieuw exemplaar. Zie Onderhoudsschema.

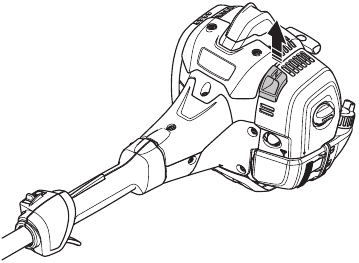

1. Verplaats de chokehendel omhoog om de chokeklep te sluiten.

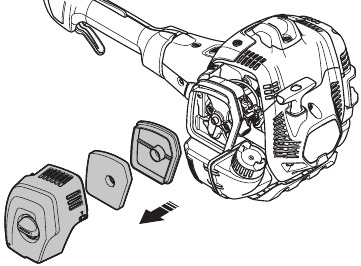

2. Verwijder de luchtfilterafdekking en de luchtfilters.

3. Reinig de luchtfilters met warm zeepsop.
4. Vervang de luchtfilters als ze niet volledig kunnen worden gereinigd. Vervang altijd een beschadigd luchtfilter.
5. Reinig de binnenkant van de luchtfilterafdekking. Gebruik perslucht of een borstel.
6. Controleer de rubberen afdichting op het luchtfilter. Vervang het luchtfilter als de rubberen afdichting is beschadigd.
7. Zorg ervoor dat het luchtfilter droog is voordat u het installeert.

Kegeltandwiel

Het kegeltandwiel is in de fabriek gevuld met de juiste hoeveelheid vet. Voordat u het product gebruikt, moet u echter controleren of het kegeltandwiel voor 3/4 vol zit met vet. Gebruik speciaal vet van Husqvarna.

Het vet in het kegeltandwiel hoeft niet te worden vervangen, tenzij er reparaties worden uitgevoerd.

Probleemoplossing

De motor start niet

De motor start, maar stopt weer

Transport en opslag

• Bewaar en vervoer het product en de brandstof zo dat er geen risico is dat er lekkage of dampen in contact komen met vonken of open vuur, bijvoorbeeld van elektrische machines, elektromotoren, elektrische relais/schakelaars of boilers.
• Gebruik voor het opslaan en vervoeren van brandstof altijd goedgekeurde containers die voor dit doel zijn bedoeld.
• Wanneer u het product gedurende lange perioden opslaat, moet de brandstoftank worden geleegd. Neem contact op met uw plaatselijke benzinestation om erachter te komen waar u overtollige brandstof kunt weggooien. Laat de tank leeglopen in de daarvoor bestemde containers en in een goed geventileerde ruimte.
• Zorg ervoor dat het product is gereinigd en dat er een volledige onderhoudsbeurt is uitgevoerd voordat het voor langere tijd wordt opgeslagen.
• De transportbescherming moet altijd op het snijgereedschap worden gemonteerd wanneer het product wordt vervoerd of opgeslagen.
• Zet het product vast tijdens transport.
• Om onbedoeld starten van de motor te voorkomen, moet de bougiedop altijd worden verwijderd tijdens langdurige opslag als het product niet onder direct toezicht staat en wanneer u alle onderhoudsmaatregelen uitvoert.
• Laat het product afkoelen voordat u het opbergt.

Technische gegevens

Accessoires

De accessoires die worden gebruikt in combinatie met de gespecificeerde aandrijfkoppen zijn geëvalueerd volgens ANSI B175.3-2019 Veiligheidseisen voor grastrimmers en bosmaaiers. Deze combinaties zijn geëvalueerd door Underwriters Laboratories Inc. (UL) en zijn bijgevolg UL-gecertificeerd.

De accessoires worden aanbevolen voor gebruik in combinatie met de gespecificeerde aandrijfkoppen en zijn door het Zweedse machinekeuringsinstituut geëvalueerd volgens de toepasselijke ISO- en EN-veiligheidseisen.

Referenties

• Husqvarna Forest & Garden

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Husqvarna 525LST Mark II handleiding

Beschikbare talen
