Husqvarna 122LK Handleiding

Inleiding

Productbeschrijving
De Husqvarna 122LK is een aandrijfeenheid met een verbrandingsmotor.
Er wordt voortdurend gewerkt aan het verhogen van uw veiligheid en efficiëntie tijdens het gebruik. Neem contact op met uw service dealer voor meer informatie.

Beoogd gebruik
Deze aandrijfeenheid is een kale eenheid die alleen functioneert in combinatie met goedgekeurde accessoires, zie Accessoires. Zorg ervoor dat u deze handleiding samen met de handleiding van de goedgekeurde accessoires leest.
Opmerking: Nationale voorschriften kunnen een limiet stellen aan de werking van het product.

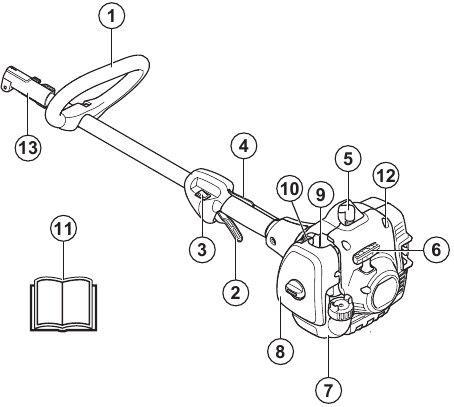

Productoverzicht

1. Lushendel
2. Gashendel
3. Stopknop
4. Vergrendeling gashendel
5. Bougiedop en bougie
6. Startkoordgreep
7. Brandstoftank
8. Luchtfilterdeksel
9. Luchtfilterbol
10. Chokebediening
11. Gebruikershandleiding
12. Starterhuis
13. Schachtkoppeling

Symbolen op het product

	WAARSCHUWING! Dit product is gevaarlijk. Er kunnen verwondingen of de dood optreden bij de bediener of omstanders als het product niet zorgvuldig en correct wordt gebruikt. Om letsel aan de bediener of omstanders te voorkomen, dient u alle veiligheidsinstructies in de gebruikershandleiding te lezen en op te volgen.
	Lees de gebruikershandleiding zorgvuldig door en zorg ervoor dat u de instructies begrijpt voordat u het product gebruikt.
	Gebruik een veiligheidshelm op locaties waar objecten op u kunnen vallen. Gebruik goedgekeurde gehoorbescherming. Gebruik goedgekeurde oogbescherming.
	Gebruik goedgekeurde veiligheidshandschoenen.
	Gebruik stevige, slipvaste laarzen.
	Luchtfilterbol.
	Choke.
	Het typeplaatje toont het serienummer. yyyy is het productiejaar, ww is de productieweek.

Opmerking: Andere symbolen/stickers op het product verwijzen naar certificeringseisen voor andere commerciële gebieden.

Veiligheid

Veiligheidsdefinities

Waarschuwingen, voorzorgsmaatregelen en opmerkingen worden gebruikt om te wijzen op bijzonder belangrijke onderdelen van de handleiding.

Wordt gebruikt als er een risico is op letsel of overlijden voor de bediener of omstanders als de instructies in de handleiding niet worden opgevolgd.

Wordt gebruikt als er een risico is op schade aan het product, andere materialen of de omgeving als de instructies in de handleiding niet worden opgevolgd.
Opmerking: Wordt gebruikt om meer informatie te geven die nodig is in een bepaalde situatie.

Algemene veiligheidsinstructies

Lees de volgende waarschuwingsinstructies voordat u het product gebruikt.

• Gebruik het product correct. Letsel of overlijden is een mogelijk gevolg van onjuist gebruik. Gebruik het product alleen voor de taken die in deze handleiding staan. Gebruik het product niet voor andere taken.
• Volg de instructies in deze handleiding. Neem de veiligheidssymbolen en de veiligheidsinstructies in acht. Als de bediener de instructies en de symbolen niet in acht neemt, zijn letsel, schade of overlijden mogelijke gevolgen.
• Gooi deze handleiding niet weg. Gebruik de instructies om uw product te monteren, te bedienen en in goede staat te houden. Gebruik de instructies voor de correcte installatie van hulpstukken en accessoires. Gebruik alleen goedgekeurde hulpstukken en accessoires.
• Gebruik geen beschadigd product. Neem het onderhoudsschema in acht. Voer alleen de onderhoudswerkzaamheden uit waarover u instructies in deze handleiding vindt. Een erkend servicecentrum moet alle andere onderhoudswerkzaamheden uitvoeren.
• Deze handleiding kan niet alle situaties omvatten die zich kunnen voordoen wanneer u het product gebruikt. Wees voorzichtig en gebruik uw gezond verstand. Gebruik het product niet en voer geen onderhoud aan het product uit als u niet zeker bent van de situatie. Neem contact op met een productexpert, uw dealer, servicevertegenwoordiger of erkend servicecentrum voor informatie.
• Controleer het product dagelijks op aanzienlijke schade voor elk gebruik of wanneer het product door andere voorwerpen wordt geraakt of op de grond valt. Zie Onderhoudsschema.
• Koppel de bougiekabel los voordat u het product monteert, het product opslaat of onderhoud uitvoert.
• Gebruik het product niet als het is gewijzigd ten opzichte van de oorspronkelijke specificatie. Wijzig geen onderdeel van het product zonder goedkeuring van de fabrikant. Gebruik alleen onderdelen die zijn goedgekeurd door de fabrikant. Letsel of overlijden is een mogelijk gevolg van onjuist onderhoud.
• Adem de uitlaatgassen van de motor niet in. Langdurige inademing van de uitlaatgassen van de motor is een gezondheidsrisico.
• Start het product niet binnenshuis of in de buurt van ontvlambaar materiaal. De uitlaatgassen zijn heet en kunnen een vonk bevatten die brand kan veroorzaken. Onvoldoende luchtstroom kan letsel of overlijden veroorzaken als gevolg van verstikking of koolmonoxide.
• Wanneer u dit product gebruikt, maakt de motor een elektromagnetisch veld. Het elektromagnetische veld kan schade veroorzaken aan medische implantaten. Neem contact op met uw arts en de fabrikant van het medische implantaat voordat u het product gebruikt.
• Laat een kind het product niet bedienen. Laat een persoon zonder kennis van de instructies het product niet bedienen.
• Zorg ervoor dat u altijd toezicht houdt op een persoon met verminderde fysieke of mentale capaciteit die het product gebruikt. Er moet te allen tijde een verantwoordelijke volwassene aanwezig zijn.
• Berg het product op in een ruimte waar kinderen en onbevoegden geen toegang toe hebben.
• Het product kan voorwerpen uitwerpen en letsel veroorzaken. Neem de veiligheidsinstructies in acht om het risico op letsel of overlijden te verminderen.
• Ga niet weg van het product wanneer de motor draait.
• De bediener van het product is verantwoordelijk als er een ongeval gebeurt.
• Zorg ervoor dat onderdelen niet beschadigd zijn voordat u het product gebruikt.
• Zorg ervoor dat u zich op minimaal 15 m afstand van andere personen of dieren bevindt voordat u het product gebruikt. Zorg ervoor dat personen in de omgeving weten dat u het product gaat gebruiken.
• Raadpleeg de nationale of lokale wetgeving. Deze kan de bediening van het product in bepaalde omstandigheden voorkomen of beperken.
• Gebruik het product niet als u moe, ziek of onder invloed bent van alcohol, drugs of medicijnen. Deze kunnen effect hebben op uw zicht, alertheid, coördinatie of beoordelingsvermogen.

Veiligheidsinstructies voor montage

Lees de volgende waarschuwingsinstructies voordat u het product gebruikt.

• Verwijder de bougiedop van de bougie voordat u het product monteert.
• Gebruik goedgekeurde veiligheidshandschoenen.
• Zorg ervoor dat u de afdekking en de as correct monteert voordat u de motor start.

Veiligheidsinstructies voor bediening

• Zorg ervoor dat het product volledig is gemonteerd voordat u het gebruikt.
• Verplaats het product vóór het starten 3 m van de plaats waar u de brandstoftank hebt gevuld. Plaats het product op een vlakke ondergrond. Zorg ervoor dat het snijhulpstuk de grond of andere voorwerpen niet raakt.
• Het product kan ervoor zorgen dat er voorwerpen worden uitgeworpen, wat schade aan de ogen kan veroorzaken. Gebruik altijd een goedgekeurde oogbescherming wanneer u het product bedient.
• Wees voorzichtig, een kind kan tijdens het gebruik zonder uw medeweten in de buurt van het product komen.
• Gebruik het product niet als er personen in het werkgebied zijn. Stop het product als een persoon het werkgebied betreedt.
• Zorg ervoor dat u altijd de controle over het product hebt. Zorg ervoor dat u de bedieningsposities wijzigt en tijdens de bediening van het product geplande rustpauzes neemt.
• Gebruik het product niet als u geen hulp kunt krijgen als er een ongeluk gebeurt. Zorg er altijd voor dat anderen weten dat u het product gaat gebruiken voordat u het gaat bedienen.
• Draai niet met het product voordat u zich ervan hebt verzekerd dat er geen personen of dieren in het veiligheidsgebied zijn.
• Verwijder alle ongewenste materialen uit het werkgebied voordat u begint. Als het snijhulpstuk een voorwerp raakt, kan het voorwerp worden uitgeworpen en letsel of schade veroorzaken. Ongewenst materiaal kan zich rond het snijhulpstuk wikkelen en schade veroorzaken.
• Gebruik het product niet bij slecht weer (mist, regen, harde wind, risico op bliksem of andere weersomstandigheden). Gevaarlijke omstandigheden (zoals gladde oppervlakken) kunnen ontstaan als gevolg van slecht weer.
• Zorg ervoor dat u zich vrij kunt bewegen en in een stabiele positie kunt werken.

• Zorg ervoor dat u niet kunt vallen wanneer u het product gebruikt. Kantel niet wanneer u het product bedient.
• Houd het product altijd met uw twee handen vast. Houd het product aan de rechterkant van uw lichaam vast.

• Gebruik het product met het snijhulpstuk onder uw taille.
• Als de choke-bediening zich in de choke-stand bevindt wanneer de motor start, begint het snijhulpstuk te draaien.
• Raak het conische tandwiel niet aan nadat de motor is gestopt. Het conische tandwiel is heet nadat de motor is gestopt. Hete oppervlakken kunnen letsel veroorzaken.
• Stop de motor voordat u het product verplaatst.
• Zet het product niet neer met de motor aan.
• Voordat u de ongewenste materialen van het product verwijdert, stopt u de motor en wacht u tot het snijhulpstuk stopt. Laat het snijhulpstuk stoppen voordat u of een hulpmiddel het gesneden materiaal verwijdert.
• Overmatige blootstelling aan trillingen kan leiden tot circulatoire schade, zoals wittevingerziekte of zenuwbeschadiging bij mensen met een verminderde circulatie. Neem contact op met uw arts als u symptomen ervaart van overmatige blootstelling aan trillingen. Deze symptomen omvatten gevoelloosheid, verlies van gevoel, tintelingen, prikkelingen, pijn, verlies van kracht, veranderingen in huidskleur of -conditie. Deze symptomen verschijnen normaal gesproken in de vingers, handen of polsen.

Persoonlijke beschermingsmiddelen

Lees de volgende waarschuwingsinstructies voordat u het product gebruikt.

• Gebruik altijd goedgekeurde persoonlijke beschermingsmiddelen wanneer u het product gebruikt. Persoonlijke beschermingsmiddelen kunnen letsel niet volledig voorkomen, maar ze verminderen de mate van letsel als er een ongeval gebeurt. Laat uw dealer u helpen bij het selecteren van de juiste uitrusting.
• Gebruik een beschermende helm waar er een risico is op vallende voorwerpen.
• Gebruik goedgekeurde gehoorbescherming die voldoende geluidsreductie biedt. Langdurige blootstelling aan lawaai kan leiden tot permanente gehoorbeschadiging.
• Gebruik goedgekeurde oogbescherming. Als u een vizier gebruikt, moet u ook een goedgekeurde veiligheidsbril gebruiken. Goedgekeurde veiligheidsbrillen moeten voldoen aan de ANSI Z87.1-norm in de VS of EN 166 in EU-landen.
• Gebruik een vizier voor gezichtsbescherming. Een vizier is niet voldoende ter bescherming van de ogen.

• Gebruik indien nodig handschoenen, bijvoorbeeld bij het bevestigen, onderzoeken of reinigen van de snijapparatuur. Handschoenen helpen ook circulatoire of zenuwbeschadiging aan de hand en vingers veroorzaakt door trillingen te voorkomen.
• Gebruik stevige, antislip laarzen.
• Gebruik kleding gemaakt van een sterke stof. Gebruik altijd een zware, lange broek en lange mouwen. Gebruik geen losse kleding die aan takken en twijgen kan blijven haken. Draag geen sieraden, korte broeken, sandalen of ga blootsvoets. Steek uw haar veilig boven schouderhoogte op.

• Houd EHBO-materiaal bij de hand.


Veiligheidsvoorzieningen op het product

Lees de volgende waarschuwingsinstructies voordat u het product gebruikt.

• Gebruik geen product met veiligheidsvoorzieningen die beschadigd zijn of niet correct werken.
• Voer regelmatig een controle van de veiligheidsvoorzieningen uit. Zie Onderhoudsschema.
• Als de veiligheidsvoorzieningen beschadigd zijn of niet correct werken, neem dan contact op met uw Husqvarna-servicevertegenwoordiger.

Een controle van de gasklepblokkering uitvoeren

1. Zorg ervoor dat de gasklepblokkering (A) en de gasklep (B) vrij bewegen en dat de terugtrekveer correct werkt.

2. Duw de gasklepblokkering omlaag en zorg ervoor dat deze terugkeert naar de beginpositie wanneer u deze loslaat.

3. Zorg ervoor dat de gasklep is vergrendeld in de stationaire stand wanneer de gasklepblokkering wordt losgelaten.

4. Start het product en geef vol gas.
5. Laat de gasklep los en zorg ervoor dat de messen stoppen en stationair blijven.

   Als de messen bewegen wanneer de gasklep zich in de stationaire stand bevindt, moet de stationaire snelheid van de carburateur worden afgesteld. Zie De stationaire snelheid afstellen.

Een controle van de stopknop uitvoeren

1. Start de motor.
2. Zet de stopknop in de stopstand en zorg ervoor dat de motor stopt.


Geluiddemper

• Gebruik geen motor met een beschadigde geluiddemper. Een beschadigde geluiddemper verhoogt het geluidsniveau en het risico op brand. Houd een brandblusser in de buurt.
• Controleer regelmatig of de geluiddemper aan het product is bevestigd.
• Raak de motor of de geluiddemper niet aan wanneer de motor draait. Raak de motor of de geluiddemper een tijdje niet aan nadat de motor is gestopt. Hete oppervlakken kunnen letsel veroorzaken.
• Een hete geluiddemper kan brand veroorzaken. Wees voorzichtig als u het product in de buurt van ontvlambare vloeistoffen of dampen gebruikt.
• Raak de onderdelen in de geluiddemper niet aan als de geluiddemper beschadigd is. De onderdelen kunnen enkele kankerverwekkende chemicaliën bevatten.

Brandstofveiligheid

Lees de volgende waarschuwingsinstructies voordat u het product gebruikt.

• Meng de brandstof niet binnenshuis of in de buurt van een warmtebron.
• Start het product niet als er brandstof of motorolie op het product zit. Verwijder de ongewenste brandstof/olie en laat het product drogen. Verwijder ongewenste brandstof van het product.
• Als u brandstof op uw kleding morst, trek dan onmiddellijk andere kleding aan.
• Laat geen brandstof op uw lichaam komen, dit kan letsel veroorzaken. Als u brandstof op uw lichaam krijgt, gebruik dan zeep en water om de brandstof te verwijderen.
• Start de motor niet als u olie of brandstof op het product of op uw lichaam morst.
• Start het product niet als de motor een lek heeft. Onderzoek de motor regelmatig op lekken.
• Wees voorzichtig met brandstof. Brandstof is ontvlambaar en de dampen zijn explosief en kunnen letsel of de dood veroorzaken.
• Adem de brandstofdampen niet in, dit kan letsel veroorzaken. Zorg ervoor dat er voldoende luchtstroom is.
• Rook niet in de buurt van de brandstof of de motor.
• Plaats geen warme voorwerpen in de buurt van de brandstof of de motor.
• Voeg de brandstof niet toe wanneer de motor draait.
• Zorg ervoor dat de motor is afgekoeld voordat u bijtankt.
• Voordat u bijtankt, opent u de tankdop langzaam en laat u de druk voorzichtig los.
• Zorg voor voldoende luchtcirculatie bij het tanken en mengen van brandstof (benzine en tweetaktolie) of het aftappen van de brandstoftank.
• Brandstof en brandstofdamp zijn licht ontvlambaar en kunnen ernstig letsel veroorzaken bij inademing of bij contact met de huid. Neem daarom voorzorgsmaatregelen bij het hanteren van brandstof en zorg voor voldoende luchtcirculatie.
• Draai de tankdop zorgvuldig vast, anders kan er brand ontstaan.
• Verplaats het product minimaal 3 m van de plaats waar u de tank hebt gevuld voordat u begint.
• Doe niet te veel brandstof in de brandstoftank.
• Zorg ervoor dat er geen lekkage kan optreden wanneer u het product of de brandstofcontainer verplaatst.
• Plaats het product of een brandstofcontainer niet waar er een open vlam, vonk of controlelampje is. Zorg ervoor dat de opslagruimte geen open vlam bevat.
• Gebruik alleen goedgekeurde containers wanneer u de brandstof verplaatst of de brandstof opslaat.
• Maak de brandstoftank leeg voor langdurige opslag. Neem de plaatselijke wetgeving in acht over waar brandstof moet worden afgevoerd.
• Reinig het product voor langdurige opslag.
• Verwijder de bougiedop voordat u het product opbergt om ervoor te zorgen dat de motor niet per ongeluk start.

Veiligheidsinstructies voor onderhoud

Lees de volgende waarschuwingsinstructies voordat u het product gebruikt.

• Stop de motor, zorg ervoor dat het snijhulpstuk stopt en laat het product afkoelen voordat u het onderhoud uitvoert.
• Koppel de bougiedop los voordat u het onderhoud uitvoert.
• De uitlaatgassen van de motor bevatten koolmonoxide, een geurloos, giftig en zeer gevaarlijk gas dat de dood kan veroorzaken. Laat het product niet binnenshuis of in afgesloten ruimtes draaien.
• De uitlaatgassen van de motor zijn heet en kunnen vonken bevatten. Laat het product niet binnenshuis of in de buurt van ontvlambaar materiaal draaien.
• Accessoires en wijzigingen aan het product die niet zijn goedgekeurd door de fabrikant, kunnen ernstig letsel of de dood veroorzaken. Wijzig het product niet. Gebruik altijd originele accessoires.
• Als het onderhoud niet correct en regelmatig wordt uitgevoerd, is er een verhoogd risico op letsel en schade aan het product.
• Voer alleen het onderhoud uit zoals deze bedieningshandleiding aanbeveelt. Laat een erkende Husqvarna-servicevertegenwoordiger al het andere onderhoud uitvoeren.
• Laat een erkende Husqvarna-servicevertegenwoordiger het product regelmatig onderhouden.
• Vervang beschadigde, versleten of kapotte onderdelen.

Montage

Introductie

Voordat u het product monteert, moet u het veiligheidshoofdstuk lezen en begrijpen.

Verwijder de bougiekabel van de bougie voordat u het product monteert.

De lusgreep bevestigen

1. Bevestig de lusgreep aan de as in overeenstemming met de afbeelding en draai hem vast.

2. Zorg ervoor dat de lusgreep vóór de pijl op de as wordt bevestigd.

De tweedelige as monteren

1. Draai aan de knop om de koppeling los te maken.

2. Lijn het lipje van het snijhulpstuk (A) uit met de inkeping van de koppeling (B).

3. Duw de as voorzichtig in de koppeling totdat u een klik hoort.

4. Draai de knop volledig vast.

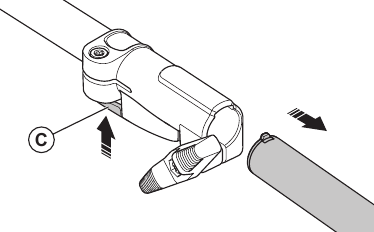

De tweedelige as demonteren

1. Draai de knop 3 slagen of meer om de koppeling los te maken.

2. Duw op de knop (C) en houd hem vast.

3. Houd het uiteinde van de as waaraan de motor is bevestigd goed vast.
4. Trek het hulpstuk recht uit de koppeling.

Bediening

Introductie

Voordat u het product bedient, moet u het veiligheidshoofdstuk lezen en begrijpen.

Brandstof

Dit product heeft een tweetaktmotor.

Een onjuist type brandstof kan leiden tot schade aan de motor. Gebruik een mengsel van benzine en tweetaktolie.

Voorgemengde brandstof

• Gebruik Husqvarna voorgemengde alkylaatbrandstof voor de beste prestaties en een langere levensduur van de motor. Deze brandstof bevat minder schadelijke chemicaliën in vergelijking met gewone brandstof, wat schadelijke uitlaatgassen vermindert. De hoeveelheid resten na verbranding is lager met deze brandstof, waardoor de onderdelen van de motor schoner blijven.

Brandstof mengen

Benzine

• Gebruik benzine van goede kwaliteit met een maximaal ethanolgehalte van 10%.

  Gebruik geen benzine met een octaangetal lager dan 90 RON/87 AKI. Het gebruik van een lager octaangetal kan pingelen veroorzaken, wat schade aan de motor veroorzaakt.

Tweetaktolie

• Gebruik voor de beste resultaten en prestaties Husqvarna tweetaktolie.
• Als Husqvarna tweetaktolie niet beschikbaar is, gebruik dan een tweetaktolie van goede kwaliteit voor luchtgekoelde motoren. Neem contact op met uw serviceverkoper om de juiste olie te selecteren.

  Gebruik geen tweetaktolie voor watergekoelde buitenboordmotoren, ook wel buitenboordmotorolie genoemd. Gebruik geen olie voor viertaktmotoren.

Benzine en tweetaktolie mengen

Kleine fouten kunnen de mengverhouding drastisch beïnvloeden wanneer u kleine hoeveelheden brandstof mengt. Meet de hoeveelheid olie zorgvuldig en zorg ervoor dat u de juiste menging krijgt.

1. Vul de helft van de hoeveelheid benzine in een schone brandstofcontainer.
2. Voeg de volledige hoeveelheid olie toe.
3. Schud het brandstofmengsel.
4. Voeg de resterende hoeveelheid benzine toe aan de container.
5. Schud het brandstofmengsel zorgvuldig.

Meng niet meer brandstof dan u in 1 maand nodig hebt.

De brandstoftank vullen

Neem de volgende procedure in acht voor uw veiligheid.

1. Stop de motor en laat de motor afkoelen.
2. Maak het gebied rond de brandstoftankdop schoon.

3. Schud de container en zorg ervoor dat de brandstof volledig is gemengd.
4. Verwijder de brandstoftankdop langzaam om de druk te ontlasten.
5. Vul de brandstoftank.

   Zorg ervoor dat er niet te veel brandstof in de brandstoftank zit. De brandstof zet uit wanneer deze warm wordt.
6. Draai de brandstoftankdop voorzichtig vast.
7. Verwijder gemorste brandstof op en rond het product.
8. Verplaats het product 3 m of meer van het tankgebied en de brandstofbron voordat u de motor start.

Opmerking: Raadpleeg Productoverzicht om te zien waar de brandstoftank zich op uw product bevindt.

Voor de start controleren

1. Zorg ervoor dat het product geen ontbrekende, beschadigde, losse of versleten onderdelen heeft.
2. Zorg ervoor dat moeren, schroeven en bouten zijn vastgedraaid.
3. Zorg ervoor dat het luchtfilter niet verstopt is.
4. Zorg ervoor dat de veiligheidsvoorzieningen op het product correct werken en niet beschadigd zijn.
5. Zorg ervoor dat het product geen brandstoflekken heeft.

Een koude motor starten

1. Duw 10 keer op de luchtblaasbalg.

2. Zet de chokehendel in de chokestand.

3. Houd de behuizing van het product met uw linkerhand op de grond.


   Ga niet op het product staan.
4. Trek langzaam aan de startkoordgreep met uw rechterhand totdat u weerstand voelt. Trek vervolgens snel en krachtig aan de startkoordgreep totdat de motor start of probeert te starten.

   Wikkel het startkoord niet om uw hand.
5. Zet de chokehendel in de bedieningsstand.
6. Als de motor start, duw dan lichtjes op de gashendel en laat de motor 60 seconden draaien om op te warmen. Als de motor niet start, trek dan aan de startkoordgreep totdat de motor start. Duw vervolgens lichtjes op de gashendel en laat de motor 60 seconden draaien om op te warmen.

   Trek het startkoord niet volledig uit en laat de startkoordgreep niet los. Dit kan schade aan het product veroorzaken. Laat het startkoord langzaam los.

Een warme motor starten

1. Duw 10 keer op de luchtblaasbalg.
2. Trek aan het startkoord totdat de motor start.

Het product stoppen

• Duw de stopknop om de motor te stoppen.


Opmerking: De stopknop gaat automatisch terug naar zijn oorspronkelijke positie.

Onderhoud

Inleiding

Voordat u onderhoud uitvoert, moet u het veiligheidshoofdstuk lezen en begrijpen.
Voor alle onderhouds- en reparatiewerkzaamheden aan het product is een speciale opleiding vereist. Wij garanderen de beschikbaarheid van professionele reparaties en onderhoud. Als uw dealer geen servicepunt is, neem dan contact met hem op voor informatie over het dichtstbijzijnde servicepunt.
Raadpleeg voor meer gedetailleerde informatie.

Onderhoudsschema

Het stationair toerental aanpassen

Zorg ervoor dat de luchtfilter schoon is en dat de luchtfilterafdekking is bevestigd voordat u het stationair toerental aanpast.

1. Draai de stationairtoerentalschroef T, die is gemarkeerd met een "T", met de klok mee totdat het snijhulpstuk begint te draaien.

2. Draai de stationairtoerentalschroef T, die is gemarkeerd met een "T", tegen de klok in totdat het snijhulpstuk stopt.
3. Het stationair toerental moet lager zijn dan de snelheid waarbij het snijhulpstuk begint te draaien. Het stationair toerental is correct wanneer de motor soepel werkt in alle posities.

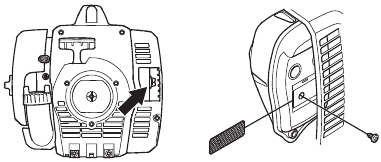

Onderhoud aan het vonkenvangerscherm uitvoeren

• Gebruik een staalborstel om het vonkenvangerscherm te reinigen.

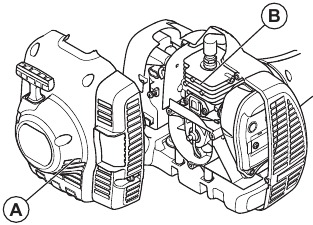

Het koelsysteem reinigen

• Reinig de luchtinlaat (A) op de starter en de koelribben (B) op de cilinder met een borstel.


De bougie controleren

Gebruik de aanbevolen bougie. Zorg ervoor dat het vervangende onderdeel hetzelfde is als het onderdeel dat door de fabrikant is geleverd. Een onjuiste bougie kan schade aan het product veroorzaken. Zorg ervoor dat de bougie is geïnstalleerd met een onderdrukker. Neem contact op met uw servicepunt voor meer informatie.

1. Controleer de bougie wanneer:
   1. de motor een laag vermogen heeft.
   2. de motor niet gemakkelijk start.
   3. de motor niet correct werkt bij stationair toerental.
2. Als de motor niet gemakkelijk start of werkt, controleer de bougie dan op ongewenste materialen. Om het risico op ongewenst materiaal op de bougie-elektroden te verkleinen:
   1. zorg ervoor dat het stationair toerental correct is afgesteld.
   2. zorg ervoor dat het brandstofmengsel correct is.
   3. zorg ervoor dat de luchtfilter schoon is.
3. Reinig de bougie als deze vuil is. Zorg ervoor dat de elektrodenafstand correct is. Raadpleeg Technische gegevens.

4. Vervang de bougie wanneer dit nodig is.

Vet aanbrengen op de tweedelige as

• Breng na elke 30 bedrijfsuren vet aan op het uiteinde van de aandrijfas.

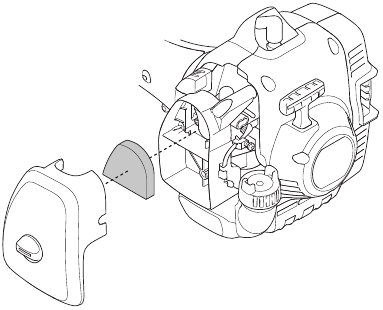

De luchtfilter reinigen

1. Verwijder de luchtfilterafdekking en verwijder de luchtfilter.

2. Reinig de luchtfilter met warm zeepwater. Zorg ervoor dat de luchtfilter droog is voordat u deze installeert.
3. Vervang de luchtfilter als deze te vuil is om volledig te reinigen. Vervang altijd een beschadigde luchtfilter.
4. Als uw product een schuimrubberen luchtfilter heeft, breng dan luchtfilterolie aan. Breng alleen luchtfilterolie aan op een schuimfilter. Breng geen olie aan op een viltfilter.

Luchtfilterolie aanbrengen op de luchtfilter

Gebruik altijd speciale luchtfilterolie op schuimrubberen luchtfilters. Gebruik geen andere soorten olie.

Zorg ervoor dat er geen olie op uw lichaam komt.

1. Verwijder de luchtfilterafdekking en verwijder de luchtfilter.

2. Doe de luchtfilter in een plastic zak.
3. Doe de luchtfilterolie in de plastic zak.

4. Druk op de plastic zak om ervoor te zorgen dat de olie gelijkmatig over de luchtfilter wordt verdeeld.
5. Druk op de luchtfilter, terwijl deze zich in de zak bevindt, om de luchtfilterolie te verwijderen die niet nodig is. Verwijder de luchtfilter uit de zak.
6. Installeer de luchtfilter.

Probleemoplossing

De motor start niet

De motor start, maar stopt weer

Transport en opslag

• Laat het product altijd afkoelen voordat u het opbergt.
• Zorg er bij de opslag en het transport van het product en de brandstof voor dat er geen lekkages of dampen zijn. Vonken of open vuur, bijvoorbeeld van elektrische apparaten of boilers, kunnen brand veroorzaken.
• Gebruik altijd goedgekeurde containers voor de opslag en het transport van brandstof.
• Maak de brandstof leeg voor transport of voor langdurige opslag. Gooi de brandstof weg op een toepasselijke verwijderingslocatie.
• Verwijder de bougiedop van de bougie.
• Bevestig het product tijdens het transport. Zorg ervoor dat het niet kan bewegen.
• Reinig en onderhoud het product voor langdurige opslag.

Technische gegevens

1. Gerapporteerde gegevens voor het equivalente geluidsdrukniveau voor het product hebben een typische statistische spreiding (standaarddeviatie) van 1 dB (A).
2. Gerapporteerde gegevens voor het equivalente trillingsniveau hebben een typische statistische spreiding (standaarddeviatie) van 1 m/s²

Accessoires

Hulpstukken

Klantenservice
Voor klantenservice belt u: 1-800-487-5951 of gaat u naar www.husqvarna.com.

Referenties

• Husqvarna Bos & Tuin

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Husqvarna 122LK Handleiding

Beschikbare talen
