Husqvarna 122C Handleiding

Introductie

Productbeschrijving
Het product is een grastrimmer met een verbrandingsmotor.
Er wordt voortdurend gewerkt aan het verhogen van uw veiligheid
en efficiëntie tijdens de werking. Neem contact op met uw servicehandelaar voor meer informatie.

Beoogd gebruik
Het product wordt gebruikt met een trimmerkop om gras te maaien. Gebruik het product niet voor andere taken dan het trimmen en verwijderen van gras.
Opmerking: Nationale voorschriften kunnen een limiet stellen aan de werking van het product.

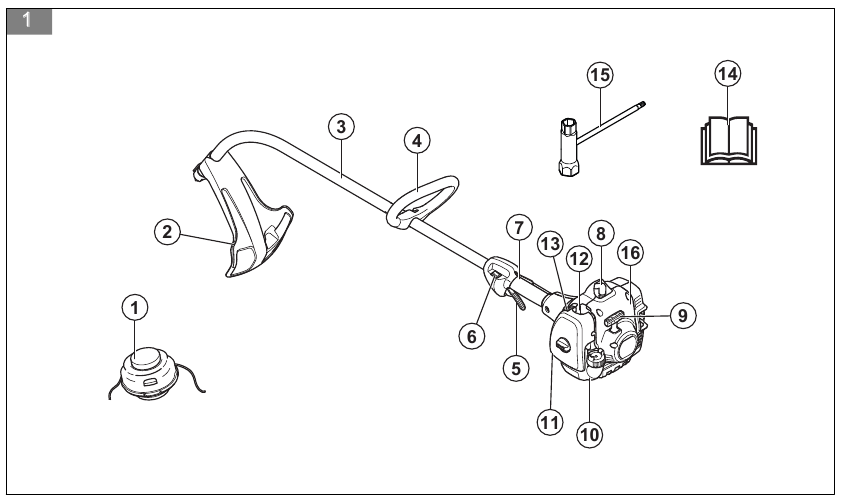

Productoverzicht

1. Trimmerkop
2. Beschermkap voor snijgereedschap
3. Schacht
4. Lusgreep
5. Gashendel
6. Stopknop
7. Vergrendeling van de gashendel
8. Bougiedop en bougie
9. Startkoordgreep
10. Brandstoftank
11. Luchtfilterdeksel
12. Luchtverwijderingsbol
13. Chokebediening
14. Gebruiksaanwijzing
15. Combinatiesleutel
16. Starterhuis

Symbolen op het product

	Dit product is gevaarlijk. De bediener of omstanders kunnen letsel oplopen of overlijden als het product niet zorgvuldig en correct wordt gebruikt. Om letsel aan de bediener of omstanders te voorkomen, dient u alle veiligheidsinstructies in de bedieningshandleiding te lezen en op te volgen.
	Lees de bedieningshandleiding zorgvuldig door en zorg ervoor dat u de instructies begrijpt voordat u het product gebruikt.
	Gebruik een veiligheidshelm op locaties waar voorwerpen op u kunnen vallen. Gebruik goedgekeurde gehoorbescherming. Gebruik goedgekeurde oogbescherming.
	Maximumsnelheid van de uitgaande as.
	Het product voldoet aan de toepasselijke EG-richtlijnen.
	Het product kan ervoor zorgen dat objecten worden uitgeworpen, wat letsel kan veroorzaken.
	Houd een afstand van minimaal 15 m tot personen en dieren tijdens het gebruik van het product.
	Gebruik goedgekeurde beschermende handschoenen.
	Gebruik stevige, slipvaste laarzen.
	Gebruik alleen flexibele snijdraad. Gebruik geen metalen snijaccessoires.
	Label voor geluidsemissie naar de omgeving conform EU- en Britse richtlijnen en voorschriften, en New South Wales-wetgeving Protection of the Environment Operations (Noise Control) Regulation 2017. Het gegarandeerde geluidsvermogensniveau van het product is gespecificeerd in Technische gegevens en op het label.
	Luchtverwijderingsbol.
	Choke.
	Dit product voldoet aan de toepasselijke Britse regelgeving.
yyyywwxxxx	De typeplaat toont het serienummer. jjjj is het productiejaar, ww is de productieweek.

Opmerking: Andere symbolen/stickers op het product verwijzen naar certificeringsvereisten voor andere commerciële gebieden.

Euro V-emissies

Knoeien met de motor maakt de EU-typegoedkeuring van dit product ongeldig.

Klantenondersteuning
Voor klantenondersteuning belt u: 1-800-487-5951 of gaat u naar www.husqvarna.com.

Productschade
Wij zijn niet verantwoordelijk voor schade aan ons product als:

• het product verkeerd is gerepareerd.
• het product is gerepareerd met onderdelen die niet van de fabrikant zijn of niet door de fabrikant zijn goedgekeurd.
• het product een accessoire heeft dat niet van de fabrikant is of niet door de fabrikant is goedgekeurd.
• het product niet is gerepareerd in een erkend servicecentrum of door een erkende instantie.

Veiligheid

Veiligheidsdefinities
Waarschuwingen, voorzichtigheidsmaatregelen en opmerkingen worden gebruikt om speciaal belangrijke delen van de handleiding te benadrukken.

Gebruikt als er een risico is op letsel of overlijden voor de bediener of omstanders als de instructies in de handleiding niet worden opgevolgd.

Gebruikt als er een risico is op schade aan het product, andere materialen of de aangrenzende ruimte als de instructies in de handleiding niet worden opgevolgd.
Opmerking: Wordt gebruikt om meer informatie te geven die nodig is in een bepaalde situatie.

Algemene veiligheidsinstructies

Lees de volgende waarschuwingsinstructies voordat u het product gebruikt.

• Gebruik het product correct. Letsel of overlijden is een mogelijk gevolg van onjuist gebruik. Gebruik het product alleen voor de taken die in deze handleiding staan. Gebruik het product niet voor andere taken.
• Volg de instructies in deze handleiding. Neem de veiligheidssymbolen en de veiligheidsinstructies in acht. Als de bediener de instructies en de symbolen niet in acht neemt, kunnen letsel, schade of overlijden het gevolg zijn.
• Gooi deze handleiding niet weg. Gebruik de instructies om uw product te monteren, te bedienen en in goede staat te houden. Gebruik de instructies voor de correcte installatie van hulpstukken en accessoires. Gebruik alleen goedgekeurde hulpstukken en accessoires.
• Gebruik geen beschadigd product. Neem het onderhoudsschema in acht. Voer alleen het onderhoud uit waarover u een instructie in deze handleiding vindt. Een erkend servicecentrum moet al het andere onderhoud uitvoeren.
• Deze handleiding kan niet alle situaties bevatten die zich kunnen voordoen wanneer u het product gebruikt. Wees voorzichtig en gebruik uw gezond verstand. Gebruik het product niet en voer geen onderhoud uit aan het product als u niet zeker bent van de situatie. Neem contact op met een productexpert, uw dealer, serviceagent of een erkend servicecentrum voor informatie.
• Onderzoek het product dagelijks op aanzienlijke schade vóór elk gebruik of wanneer het product door andere voorwerpen wordt geraakt of op de grond valt. Raadpleeg het onderhoudsschema.
• Koppel de bougiekabel los voordat u het product monteert, het product opbergt of onderhoud uitvoert.
• Gebruik het product niet als het is gewijzigd ten opzichte van de oorspronkelijke specificatie. Wijzig geen enkel onderdeel van het product zonder toestemming van de fabrikant. Gebruik alleen onderdelen die zijn goedgekeurd door de fabrikant. Letsel of overlijden is een mogelijk gevolg van onjuist onderhoud.
• Adem de uitlaatgassen van de motor niet in. Langdurige inademing van de uitlaatgassen van de motor is een gezondheidsrisico.
• Start het product niet binnenshuis of in de buurt van ontvlambaar materiaal. De uitlaatgassen zijn heet en kunnen een vonk bevatten die brand kan veroorzaken. Onvoldoende luchtstroom kan letsel of overlijden veroorzaken als gevolg van verstikking of koolmonoxide.
• Wanneer u dit product gebruikt, maakt de motor een elektromagnetisch veld. Het elektromagnetische veld kan schade veroorzaken aan medische implantaten. Neem contact op met uw arts en de fabrikant van het medische implantaat voordat u het product gaat gebruiken.
• Laat een kind het product niet bedienen. Laat een persoon zonder kennis van de instructies het product niet bedienen.
• Zorg ervoor dat u altijd toezicht houdt op een persoon met een verminderd fysiek of mentaal vermogen die het product gebruikt. Er moet te allen tijde een verantwoordelijke volwassene aanwezig zijn.
• Sluit het product op in een ruimte die niet toegankelijk is voor kinderen en niet-goedgekeurde personen.
• Het product kan voorwerpen uitwerpen en verwondingen veroorzaken. Neem de veiligheidsinstructies in acht om het risico op letsel of overlijden te verminderen.
• Ga niet weg van het product als de motor aan staat.
• De bediener van het product is verantwoordelijk als er een ongeval gebeurt.
• Zorg ervoor dat onderdelen niet beschadigd zijn voordat u het product gebruikt.
• Zorg ervoor dat u minimaal 15 m afstand houdt van andere personen of dieren voordat u het product gebruikt. Zorg ervoor dat personen in de aangrenzende ruimte weten dat u het product gaat gebruiken.
• Raadpleeg de nationale of lokale wetgeving. Deze kan de werking van het product in bepaalde omstandigheden verhinderen of beperken.
• Gebruik het product niet als u moe, ziek of onder invloed bent van alcohol, drugs of medicijnen. Deze kunnen effecten hebben op uw gezichtsvermogen, alertheid, coördinatie of beoordelingsvermogen.

Veiligheidsinstructies voor montage

Lees de volgende waarschuwingsinstructies voordat u het product gebruikt.

• Verwijder de bougiedop van de bougie voordat u het product monteert.
• Gebruik goedgekeurde veiligheidshandschoenen.
• Zorg ervoor dat u de kap en de as correct monteert voordat u de motor start.

Veiligheidsinstructies voor gebruik

• Zorg ervoor dat het product volledig is gemonteerd voordat u het gebruikt.
• Verplaats het product voor een start 3 m van de plaats waar u de brandstoftank hebt gevuld. Plaats het product op een vlakke ondergrond. Zorg ervoor dat het snijhulpstuk de grond of andere voorwerpen niet raakt.
• Het product kan ervoor zorgen dat voorwerpen worden uitgeworpen, wat schade aan de ogen kan veroorzaken. Gebruik altijd een goedgekeurde oogbescherming wanneer u het product bedient.
• Wees voorzichtig, een kind kan tijdens de werking zonder uw medeweten in de buurt van het product komen.
• Gebruik het product niet als er personen in het werkgebied zijn. Stop het product als er een persoon het werkgebied betreedt.
• Zorg ervoor dat u altijd de controle over het product hebt. Zorg ervoor dat u de bedieningsposities wijzigt en tijdens de bediening van het product geplande rustpauzes neemt.
• Gebruik het product niet als u geen hulp kunt ontvangen als er een ongeval gebeurt. Zorg er altijd voor dat anderen weten dat u het product gaat bedienen voordat u het product gaat gebruiken.
• Draai niet met het product voordat u zeker weet dat er geen personen of dieren in het veiligheidsgebied zijn.
• Verwijder alle ongewenste materialen uit het werkgebied voordat u begint. Als het snijhulpstuk een voorwerp raakt, kan het voorwerp worden uitgeworpen en letsel of schade veroorzaken. Ongewenst materiaal kan zich rond het snijhulpstuk wikkelen en schade veroorzaken.
• Gebruik het product niet bij slecht weer (mist, regen, sterke wind, risico op bliksem of andere weersomstandigheden). Door slecht weer kunnen gevaarlijke situaties (zoals gladde oppervlakken) ontstaan.

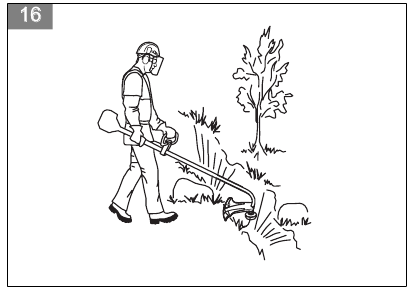

• Zorg ervoor dat u zich vrij kunt bewegen en in een stabiele positie kunt werken.
  (Afb. 16)

• Zorg ervoor dat u niet kunt vallen wanneer u het product gebruikt. Kantel niet wanneer u het product bedient.
• Houd het product altijd met uw twee handen vast. Houd het product aan de rechterkant van uw lichaam vast.
  (Afb. 17)

• Gebruik het product met het snijhulpstuk onder uw taille.
• Als de choke-bediening zich in de choke-stand bevindt wanneer de motor start, begint het snijhulpstuk te draaien.
• Raak het kegeltandwiel niet aan nadat de motor is gestopt. Het kegeltandwiel is heet nadat de motor is gestopt. Hete plekken kunnen letsel veroorzaken.
• Stop de motor voordat u het product verplaatst.
• Zet het product niet neer met de motor aan.
• Voordat u de ongewenste materialen van het product verwijdert, stopt u de motor en wacht u tot het snijhulpstuk stopt. Laat het snijhulpstuk stoppen voordat u of een hulpmiddel het gesneden materiaal verwijdert.
• Overmatige blootstelling aan trillingen kan leiden tot bloedsomloopbeschadiging, zoals wittevingerziekte of zenuwbeschadiging bij mensen met een verminderde bloedsomloop. Neem contact op met uw arts als u symptomen ervaart van overmatige blootstelling aan trillingen. Deze symptomen omvatten gevoelloosheid, verlies van gevoel, tintelingen, prikken, pijn, verlies van kracht, veranderingen in huidskleur of -conditie. Deze symptomen verschijnen normaal gesproken in de vingers, handen of polsen.

Persoonlijke beschermingsmiddelen

Lees de volgende waarschuwingsinstructies voordat u het product gebruikt.

• Gebruik altijd goedgekeurde persoonlijke beschermingsmiddelen wanneer u het product gebruikt. Persoonlijke beschermingsmiddelen kunnen letsel niet volledig voorkomen, maar ze verminderen de mate van letsel als er een ongeluk gebeurt. Laat uw dealer u helpen bij het kiezen van de juiste uitrusting.
• Gebruik een veiligheidshelm waar er een risico is op vallende voorwerpen.
• Gebruik goedgekeurde gehoorbescherming die voldoende geluidsreductie biedt. Langdurige blootstelling aan lawaai kan leiden tot permanente gehoorbeschadiging.
• Gebruik goedgekeurde oogbescherming. Als u een vizier gebruikt, moet u ook een goedgekeurde veiligheidsbril gebruiken. Goedgekeurde veiligheidsbrillen moeten voldoen aan de ANSI Z87.1-norm in de VS of EN 166 in EU-landen.
• Gebruik een vizier voor gezichtsbescherming. Een vizier is niet voldoende voor bescherming van de ogen.
  (Fig. 18)

• Gebruik indien nodig handschoenen, bijvoorbeeld wanneer u de maai-inrichting bevestigt, onderzoekt of reinigt. Handschoenen helpen ook schade aan de bloedsomloop of zenuwen in de hand en vingers te voorkomen die door trillingen worden veroorzaakt.
• Gebruik stevige, antislip laarzen.
• Draag kleding van een sterke stof. Draag altijd een zware, lange broek en lange mouwen. Draag geen losse kleding die aan twijgen en takken kan blijven haken. Draag geen sieraden, korte broeken, sandalen en loop niet op blote voeten. Draag uw haar veilig omhoog boven schouderhoogte.
  (Fig. 19)

• Houd EHBO-apparatuur bij de hand.
  (Fig. 20)


Veiligheidsvoorzieningen op het product

Lees de volgende waarschuwingsinstructies voordat u het product gebruikt.

• Gebruik geen product met veiligheidsvoorzieningen die beschadigd zijn of niet correct werken.
• Controleer de veiligheidsvoorzieningen regelmatig. Zie Onderhoudsschema.
• Als de veiligheidsvoorzieningen beschadigd zijn of niet correct werken, neem dan contact op met uw Husqvarna-onderhoudsdealer.

De gashendelvergrendeling controleren

1. Zorg ervoor dat de gashendelvergrendeling (A) en de gashendel (B) vrij kunnen bewegen en dat de terugtrekveer correct werkt. (Fig. 21)

2. Druk de gashendelvergrendeling in en zorg ervoor dat deze terugkeert naar de uitgangspositie wanneer u deze loslaat. (Fig. 22)

3. Zorg ervoor dat de gashendel in de stationaire stand is vergrendeld wanneer de gashendelvergrendeling wordt losgelaten. (Fig. 23)

4. Start het product en geef vol gas.
5. Laat de gashendel los en zorg ervoor dat de trimmerdraad stopt en stil blijft staan.

   Als de trimmerdraad beweegt wanneer de gashendel in de stationaire stand staat, moet het stationair toerental van de carburateur worden afgesteld. Zie Het stationair toerental afstellen.

De stopschakelaar controleren

1. Start de motor.
2. Zet de stopschakelaar in de stopstand en zorg ervoor dat de motor stopt. (Fig. 24)

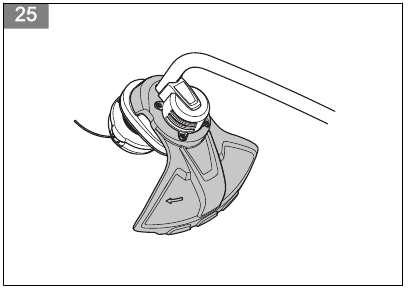

De beschermkap van het snijhulpstuk controleren
De beschermkap van het snijhulpstuk houdt objecten tegen die in de richting van de bediener worden uitgeworpen. Het voorkomt ook letsel dat optreedt als u het snijhulpstuk aanraakt.

1. Stop de motor.
2. Voer een visuele controle uit op schade, bijvoorbeeld scheuren. (Fig. 25)

3. Vervang de beschermkap van het snijhulpstuk als deze beschadigd is.

Geluiddemper

• Gebruik geen motor met een beschadigde geluiddemper. Een beschadigde geluiddemper verhoogt het geluidsniveau en het brandgevaar. Houd een brandblusser in de buurt.
• Controleer regelmatig of de geluiddemper aan het product is bevestigd.
• Raak de motor of de geluiddemper niet aan wanneer de motor aan staat. Raak de motor of de geluiddemper een tijdje niet aan nadat de motor is gestopt. Hete oppervlakken kunnen letsel veroorzaken.
• Een hete geluiddemper kan brand veroorzaken. Wees voorzichtig als u het product in de buurt van brandbare vloeistoffen of dampen gebruikt.
• Raak de onderdelen in de geluiddemper niet aan als de geluiddemper beschadigd is. De onderdelen kunnen kankerverwekkende chemicaliën bevatten.

Maai-inrichting

Lees de volgende waarschuwingsinstructies voordat u het product gebruikt.

• Voer het regelmatige onderhoud uit. Laat een erkend servicecentrum de maai-inrichting regelmatig onderzoeken om afstellingen of reparaties uit te voeren.
• De prestaties van de maai-inrichting nemen toe.
• De levensduur van de maai-inrichting wordt verlengd.
• Het risico op ongevallen neemt af.
• Gebruik alleen een goedgekeurde beschermkap van de maai-inrichting. Zie Accessoires.
• Gebruik geen beschadigde maai-inrichting. Brandstofveiligheid

Lees de volgende waarschuwingsinstructies voordat u het product gebruikt.

• Meng de brandstof niet binnenshuis of in de buurt van een warmtebron.
• Start het product niet als er brandstof of motorolie op het product zit. Verwijder de ongewenste brandstof/olie en laat het product drogen. Verwijder ongewenste brandstof van het product.
• Als u brandstof op uw kleding morst, verwissel dan onmiddellijk van kleding.
• Mors geen brandstof op uw lichaam, het kan letsel veroorzaken. Als u brandstof op uw lichaam krijgt, gebruik dan zeep en water om de brandstof te verwijderen.
• Start de motor niet als u olie of brandstof op het product of op uw lichaam morst.
• Start het product niet als de motor een lek heeft. Onderzoek de motor regelmatig op lekkage.
• Wees voorzichtig met brandstof. Brandstof is ontvlambaar en de dampen zijn explosief en kunnen letsel of de dood veroorzaken.
• Adem de brandstofdampen niet in, het kan letsel veroorzaken. Zorg voor voldoende luchtstroom.
• Rook niet in de buurt van de brandstof of de motor.
• Plaats geen warme voorwerpen in de buurt van de brandstof of de motor.
• Voeg de brandstof niet toe wanneer de motor aan staat.
• Zorg ervoor dat de motor is afgekoeld voordat u tankt.
• Open de brandstoftankdop langzaam en laat de druk voorzichtig los voordat u tankt.
• Zorg voor voldoende luchtstroom tijdens het tanken en mengen van brandstof (benzine en tweetaktolie) of het aftappen van de brandstoftank.
• Brandstof en brandstofdampen zijn licht ontvlambaar en kunnen ernstig letsel veroorzaken bij inademing of contact met de huid. Neem daarom voorzorgsmaatregelen bij het hanteren van brandstof en zorg voor voldoende luchtstroom.
• Draai de brandstoftankdop zorgvuldig vast, anders kan er brand ontstaan.
• Verplaats het product minimaal 3 m (10 ft) van de positie waar u de tank hebt gevuld voordat u start.
• Doe niet te veel brandstof in de brandstoftank.
• Zorg ervoor dat er geen lekkage kan optreden wanneer u het product of de brandstofcontainer verplaatst.
• Plaats het product of een brandstofcontainer niet waar er een open vlam, vonk of waakvlam is. Zorg ervoor dat de opslagruimte geen open vlam bevat.
• Gebruik alleen goedgekeurde containers wanneer u de brandstof verplaatst of opslaat.
• Maak de brandstoftank leeg vóór langdurige opslag. Houd u aan de plaatselijke wetgeving over waar u brandstof kunt weggooien.
• Reinig het product vóór langdurige opslag.
• Verwijder de bougiedop voordat u het product opslaat om ervoor te zorgen dat de motor niet per ongeluk start.

Veiligheidsinstructies voor onderhoud

Lees de volgende waarschuwingsinstructies voordat u het product gebruikt.

• Stop de motor, zorg ervoor dat het maaigereedschap stopt en laat het product afkoelen voordat u onderhoud uitvoert.
• Maak de bougiedop los voordat u onderhoud uitvoert.
• De uitlaatgassen van de motor bevatten koolmonoxide, een reukloos, giftig en zeer gevaarlijk gas dat de dood kan veroorzaken. Gebruik het product niet binnenshuis of in afgesloten ruimtes.
• De uitlaatgassen van de motor zijn heet en kunnen vonken bevatten. Gebruik het product niet binnenshuis of in de buurt van ontvlambaar materiaal.
• Accessoires en wijzigingen aan het product die niet zijn goedgekeurd door de fabrikant, kunnen ernstig letsel of de dood veroorzaken. Wijzig het product niet. Gebruik altijd originele accessoires.
• Als het onderhoud niet correct en regelmatig wordt uitgevoerd, is er een verhoogd risico op letsel en schade aan het product.
• Voer alleen het onderhoud uit dat in deze bedieningshandleiding wordt aanbevolen. Laat alle andere onderhoudswerkzaamheden uitvoeren door een erkende Husqvarna-serviceagent.
• Laat regelmatig onderhoud aan het product uitvoeren door een erkende Husqvarna-serviceagent.
• Vervang beschadigde, versleten of gebroken onderdelen.
• Raadpleeg de instructies voor het maaigereedschap voor de juiste procedure om de trimmerdraad te installeren en de juiste draaddiameter.

Montage

Introductie

Lees en begrijp het veiligheidshoofdstuk voordat u het product monteert.

Verwijder de bougiekabel van de bougie voordat u het product monteert.

De lusgreep bevestigen

1. Bevestig de lusgreep aan de as volgens de afbeelding en draai hem vast. (Afb. 26)

2. Zorg ervoor dat de lusgreep tussen de pijlen op de as bevestigd is.

De beschermkap van het maaigarnituur en de trimmerkop bevestigen

1. Bevestig de beschermkap. Draai de moer vast. (Afb. 27)


2. Bevestig de stofkap op de as. (Afb. 28)

3. Houd de stofkap vast met een verstelbare moersleutel om ervoor te zorgen dat de as niet draait.
4. Bevestig de trimmerkop aan de as. Draai de trimmerkop met de klok mee.

Gebruik

Introductie

Lees en begrijp het veiligheidshoofdstuk voordat u het product bedient.

Brandstof
Dit product heeft een tweetaktmotor.

Een verkeerd type brandstof kan leiden tot motorschade. Gebruik een mengsel van benzine en tweetaktolie.

Voorgemengde brandstof

• Gebruik Husqvarna voorgemengde alkylaatbenzine voor de beste prestaties en een langere levensduur van de motor. Deze brandstof bevat minder schadelijke chemicaliën in vergelijking met gewone brandstof, wat schadelijke uitlaatgassen vermindert. De hoeveelheid resten na verbranding is lager met deze brandstof, waardoor de onderdelen van de motor schoner blijven.

Brandstof mengen
Benzine

• Gebruik benzine van goede kwaliteit met een maximum van 10% ethanol.

  Gebruik geen benzine met een octaangetal lager dan 90 RON/87 AKI. Het gebruik van een lager octaangetal kan motorkloppen veroorzaken, wat motorschade veroorzaakt.

Tweetaktolie

• Gebruik voor de beste resultaten en prestaties Husqvarna tweetaktolie.
• Als Husqvarna tweetaktolie niet beschikbaar is, gebruikt u een tweetaktolie van goede kwaliteit voor luchtgekoelde motoren. Neem contact op met uw onderhoudsdealer om de juiste olie te selecteren.

  Gebruik geen tweetaktolie voor watergekoelde buitenboordmotoren, ook wel buitenboordmotorolie genoemd. Gebruik geen olie voor viertaktmotoren.

Benzine en tweetaktolie mengen

Kleine fouten kunnen de verhouding van het mengsel drastisch beïnvloeden wanneer u kleine hoeveelheden brandstof mengt. Meet de hoeveelheid olie zorgvuldig en zorg ervoor dat u de juiste mengverhouding krijgt.

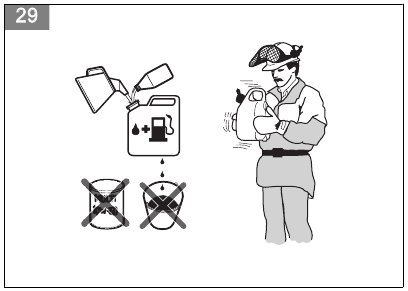

(Afb. 29)

1. Vul de helft van de hoeveelheid benzine in een schone container voor brandstof.
2. Voeg de volledige hoeveelheid olie toe.
3. Schud het brandstofmengsel.
4. Voeg de resterende hoeveelheid benzine toe aan de container.

5. Schud het brandstofmengsel voorzichtig.

Meng niet meer brandstof dan u in 1 maand nodig hebt.

De brandstoftank vullen

Volg de onderstaande procedure voor uw veiligheid.

1. Stop de motor en laat de motor afkoelen.
2. Maak het gebied rond de brandstoftankdop schoon. (Afb. 30)

3. Schud de container en zorg ervoor dat de brandstof goed gemengd is.
4. Verwijder de brandstoftankdop langzaam om de druk te ontlasten.
5. Vul de brandstoftank.

   Zorg ervoor dat er niet te veel brandstof in de brandstoftank zit. De brandstof zet uit als hij warm wordt.
6. Draai de brandstoftankdop zorgvuldig vast.
7. Maak gemorste brandstof op en rond het product schoon.
8. Verplaats het product 3 m of meer van het tankgebied en de brandstofbron voordat u de motor start.

Opmerking: Raadpleeg het Productoverzicht om te zien waar de brandstoftank zich op uw product bevindt.

Voor de start controleren

1. Zorg ervoor dat het product geen ontbrekende, beschadigde, losse of versleten onderdelen heeft.
2. Zorg ervoor dat moeren, schroeven en bouten zijn vastgedraaid.
3. Zorg ervoor dat de trimmerkop niet beschadigd is.
4. Zorg ervoor dat het luchtfilter niet verstopt is.
5. Zorg ervoor dat de veiligheidsvoorzieningen op het product correct werken en niet beschadigd zijn.
6. Zorg ervoor dat het product geen brandstoflekken heeft.

Een koude motor starten

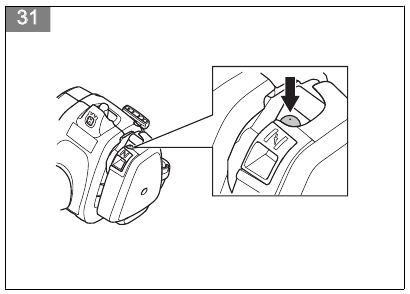

1. Druk 10 keer op de luchtfilterbol. (Afb. 31)

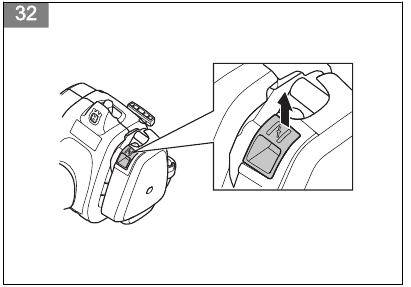

2. Zet de chokehendel in de choke-stand. (Afb. 32)

3. Houd de behuizing van het product met uw linkerhand op de grond. (Afb. 33)

   Ga niet op het product staan.

4. Trek langzaam met uw rechterhand aan de starterkabelgreep totdat u weerstand voelt. Trek de starterkabelgreep vervolgens snel en krachtig totdat de motor start of probeert te starten.

   Wikkel de starterkabel niet om uw hand.
5. Zet de chokehendel in de werkstand.
6. Als de motor start, duw dan lichtjes op de gashendel en laat de motor 60 seconden draaien om warm te worden. Als de motor niet start, trekt u aan de starterkabelgreep totdat de motor start. Duw vervolgens lichtjes op de gashendel en laat de motor 60 seconden draaien om warm te worden.

   Trek de startkabel niet volledig uit en laat de startkabelgreep niet los. Dit kan schade aan het product veroorzaken. Laat de startkabel langzaam los.

Een warme motor starten

1. Druk 10 keer op de luchtfilterbol.
2. Trek aan de starterkabel totdat de motor start.

Het product stoppen

• Duw de stopknop in om de motor te stoppen. (Afb. 24)
  Opmerking: De stopknop gaat automatisch terug naar zijn oorspronkelijke positie.

Het gras trimmen

1. Houd de trimmerkop direct boven de grond in een hoek. Duw de trimmerdraad niet in het gras. (Afb. 34)

2. Verminder de lengte van de trimmerdraad met 10-12 cm.
3. Verlaag het motortoerental om het risico op schade aan planten te verminderen.
4. Gebruik 80% gas wanneer u gras in de buurt van objecten maait. (Afb. 35)


Het gras maaien

1. Zorg ervoor dat de trimmerdraad evenwijdig is aan de grond wanneer u het gras maait. (Afb. 36)

2. Duw de trimmerkop niet op de grond. Dit kan schade aan het product veroorzaken.
3. Beweeg het product van links naar rechts wanneer u gras maait. Gebruik volle snelheid. (Afb. 37)


Het gras vegen
De luchtstroom van de draaiende trimmerdraad kan worden gebruikt om gemaaid gras van een gebied te verwijderen.

1. Houd de trimmerkop en de trimmerdraad evenwijdig aan de grond en boven de grond.
2. Geef vol gas.
3. Beweeg de trimmerkop van links naar rechts en veeg het gras.

   Maak de trimmerkopafdekking schoon telkens wanneer u nieuwe trimmerdraad monteert om onbalans en trillingen in de handgrepen te voorkomen. Controleer ook de andere delen van de trimmerkop en maak deze indien nodig schoon.

Gras trimmerkop

• Zorg ervoor dat u de gras trimmerdraad strak en gelijkmatig rond de trommel wikkelt om de trilling te verminderen.
• Gebruik alleen de goedgekeurde gras trimmerkoppen en gras trimmerdraden. Raadpleeg Accessoires.

• Gebruik een correcte lengte van de gras trimmerdraad. Een lange gras trimmerdraad gebruikt meer motorvermogen dan een korte gras trimmerdraad.
• Zorg ervoor dat het mes op de beschermkap van het maaigarnituur niet beschadigd is.
• Week de gras trimmerdraad 2 dagen in water voordat u de gras trimmerdraad aan het product bevestigt. Dit verlengt de levensduur van de gras trimmerdraad.
• Raadpleeg de instructies voor het maaigarnituur om de juiste procedure voor het laden van het snoer en de juiste snoerdiameter te gebruiken.

Onderhoud

Inleiding

Voordat u onderhoud uitvoert, moet u het veiligheidshoofdstuk lezen en begrijpen.
Voor alle onderhouds- en reparatiewerkzaamheden aan het product is speciale training vereist. Wij garanderen de beschikbaarheid van professionele reparaties en onderhoud. Als uw dealer geen serviceagent is, neem dan contact met hem op voor informatie over de dichtstbijzijnde serviceagent. Voor meer gedetailleerde informatie, zie www.husqvarna.com.

Onderhoudsschema

De stationairsnelheid afstellen
Zorg ervoor dat het luchtfilter schoon is en dat de luchtfilterdeksel is bevestigd voordat u de stationairsnelheid afstelt.

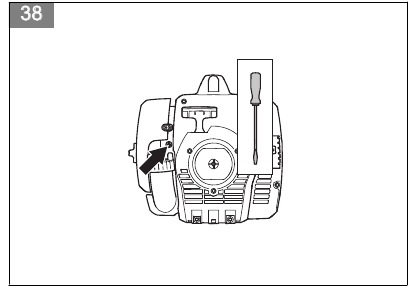

1. Draai aan de stationairschroef T, die is gemarkeerd met een "T"-markering, met de klok mee totdat het snijaccessoire begint te draaien. (Fig. 38)

2. Draai aan de stationairschroef T, die is gemarkeerd met een "T"-markering, tegen de klok in totdat het snijaccessoire stopt.
3. De stationairsnelheid moet lager zijn dan de snelheid waarop het snijaccessoire begint te draaien. De stationairsnelheid is correct wanneer de motor in alle posities soepel draait.

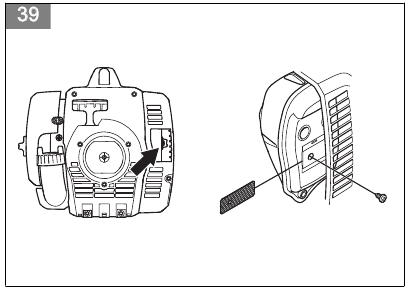

Onderhoud uitvoeren aan het vonkenvangerscherm

• Gebruik een staalborstel om het vonkenvangerscherm te reinigen. (Fig. 39)


Het koelsysteem reinigen

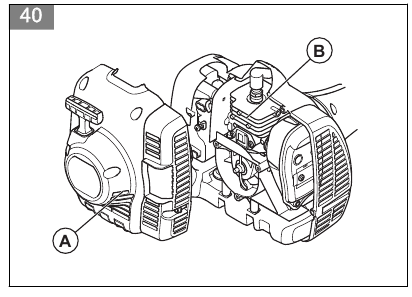

• Reinig de luchtinlaat (A) op de starter en de koelribben (B) op de cilinder met een borstel. (Fig. 40)

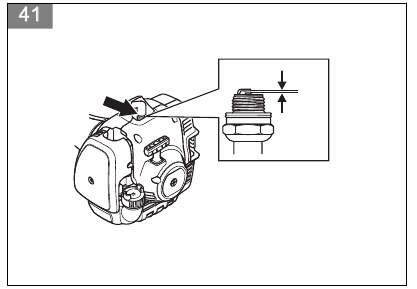

De bougie onderzoeken

Gebruik de aanbevolen bougie. Zorg ervoor dat het vervangende onderdeel hetzelfde is als het onderdeel dat door de fabrikant is geleverd. Een onjuiste bougie kan schade aan het product veroorzaken. Zorg ervoor dat de bougie is geïnstalleerd met een onderdrukker. Neem contact op met uw servicevertegenwoordiger voor meer informatie.

1. Onderzoek de bougie wanneer:
   1. de motor weinig vermogen heeft.
   2. de motor niet gemakkelijk start.
   3. de motor niet correct draait bij stationair toerental.
2. Als de motor niet gemakkelijk start of draait, onderzoek dan de bougie op ongewenste materialen. Om het risico op ongewenst materiaal op de bougie-elektroden te verkleinen:
   1. zorg ervoor dat de stationairsnelheid correct is afgesteld.
   2. zorg ervoor dat het brandstofmengsel correct is.
   3. zorg ervoor dat het luchtfilter schoon is.
3. Reinig de bougie als deze vuil is. Zorg ervoor dat de elektrodenafstand correct is. Zie Technische gegevens. (Fig. 41)

4. Vervang de bougie wanneer dit nodig is.

Het luchtfilter reinigen

1. Verwijder de luchtfilterdeksel en verwijder het luchtfilter. (Fig. 42)

2. Reinig het luchtfilter met warm zeepsop. Zorg ervoor dat het luchtfilter droog is voordat u het installeert.
3. Vervang het luchtfilter als het te vuil is om het volledig te reinigen. Vervang altijd een beschadigd luchtfilter.
4. Als uw product een schuimrubberen luchtfilter heeft, breng dan luchtfilterolie aan. Breng alleen luchtfilterolie aan op een schuimrubberen filter. Breng geen olie aan op een viltfilter.

Luchtfilterolie aanbrengen op het luchtfilter

Gebruik altijd speciale luchtfilterolie op schuimrubberen luchtfilters. Gebruik geen andere soorten olie.

Zorg ervoor dat er geen olie op uw lichaam komt.

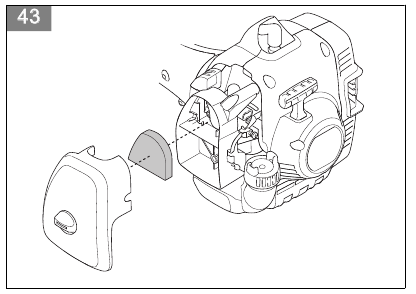

1. Verwijder de luchtfilterdeksel en verwijder het luchtfilter. (Fig. 43)

2. Doe het luchtfilter in een plastic zak.

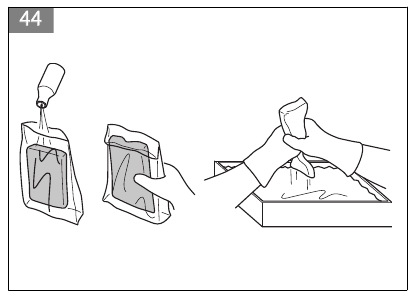

3. Doe de luchtfilterolie in de plastic zak. (Fig. 44)

4. Duw op de plastic zak om ervoor te zorgen dat de olie gelijkmatig over het luchtfilter wordt verdeeld.
5. Duw op het luchtfilter, terwijl het in de zak zit, om de luchtfilterolie te verwijderen die niet nodig is. Verwijder het luchtfilter uit de zak.
6. Installeer het luchtfilter.

Probleemoplossing

De motor start niet

De motor start wel, maar stopt weer

Transport en opslag

• Laat het product altijd afkoelen voordat u het opbergt.
• Voor opslag en transport van het product en de brandstof, zorg ervoor dat er geen lekken of dampen zijn. Vonken of open vuur, bijvoorbeeld van elektrische apparaten of boilers, kunnen brand veroorzaken.
• Gebruik altijd goedgekeurde containers voor opslag en transport van brandstof.
• Maak de brandstof leeg voor transport of voor langdurige opslag. Gooi de brandstof weg op een daarvoor bestemde stortplaats.
• Verwijder de bougiedop van de bougie.
• Bevestig het product tijdens transport. Zorg ervoor dat het niet kan bewegen.
• Reinig het product en voer onderhoud uit voordat u het voor langere tijd opbergt.

Technische gegevens

¹ Geluidsuitstoot in de omgeving gemeten als geluidsvermogen (L_WA) in overeenstemming met EC-richtlijn 2000/14/EC. Het gerapporteerde geluidsvermogensniveau voor het product is gemeten met de originele snijuitrusting die het hoogste niveau geeft. Het verschil tussen het gegarandeerde en gemeten geluidsvermogen is dat het gegarandeerde geluidsvermogen ook de spreiding in het meetresultaat en de variaties tussen verschillende producten van hetzelfde model omvat volgens Richtlijn 2000/14/EC.
² De gerapporteerde gegevens voor het equivalente geluidsdrukniveau voor het product hebben een typische statistische spreiding (standaarddeviatie) van 3 dB (A).
³ De gerapporteerde gegevens voor het equivalente trillingsniveau hebben een typische statistische spreiding (standaarddeviatie) van 1,5 m/s².

Accessoires

Referenties

• Husqvarna Forest & Garden

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Husqvarna 122C Handleiding

Beschikbare talen
