Inleiding

Productbeschrijving
Dit product is een bosmaaier met een verbrandingsmotor.

Er wordt voortdurend gewerkt aan het vergroten van uw veiligheid en efficiëntie tijdens het gebruik. Neem contact op met uw servicepunt voor meer informatie.

Beoogd gebruik
Gebruik het product met een zaagblad, een grasmessenblad of een trimmerkop om verschillende soorten begroeiing te maaien. Gebruik het product niet voor andere taken dan het trimmen van gras, het verwijderen van gras en het verwijderen van bos. Gebruik een zaagblad om vezelachtige houtsoorten te maaien. Gebruik een grasmessenblad of trimmerkop om gras te maaien.

Opmerking: nationale of lokale voorschriften kunnen het gebruik reguleren. Houd u aan de geldende voorschriften.

Gebruik het product uitsluitend met accessoires die zijn goedgekeurd door de fabrikant. Zie Accessoires.

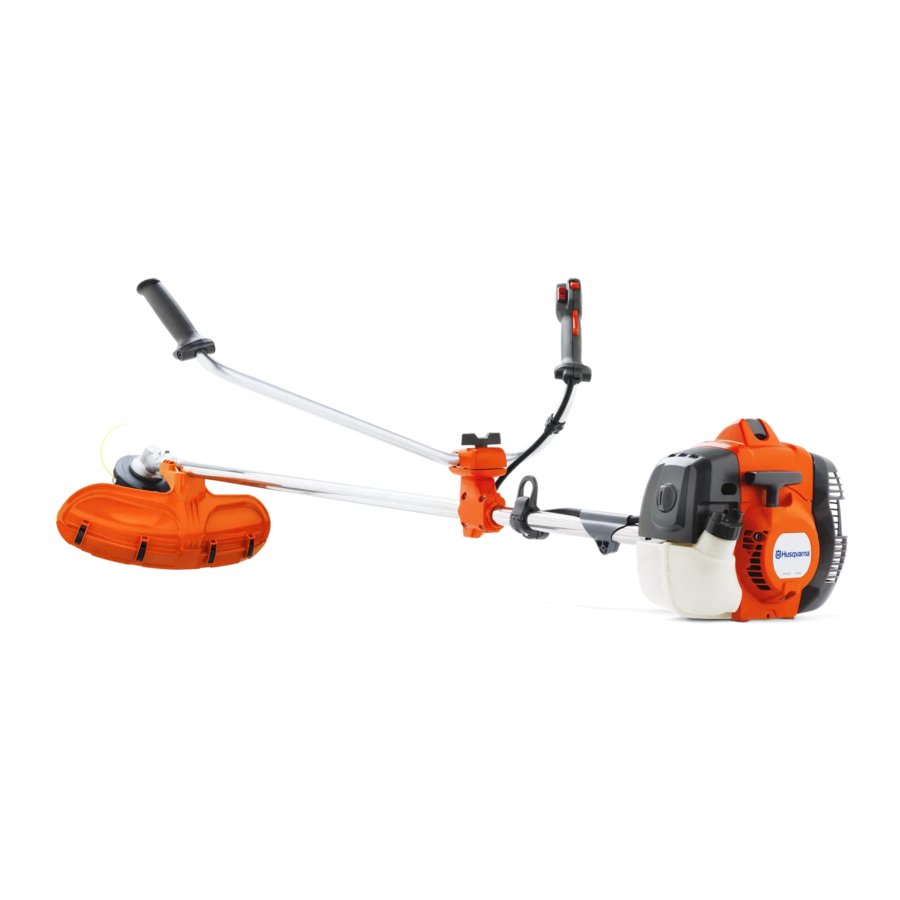

Productoverzicht

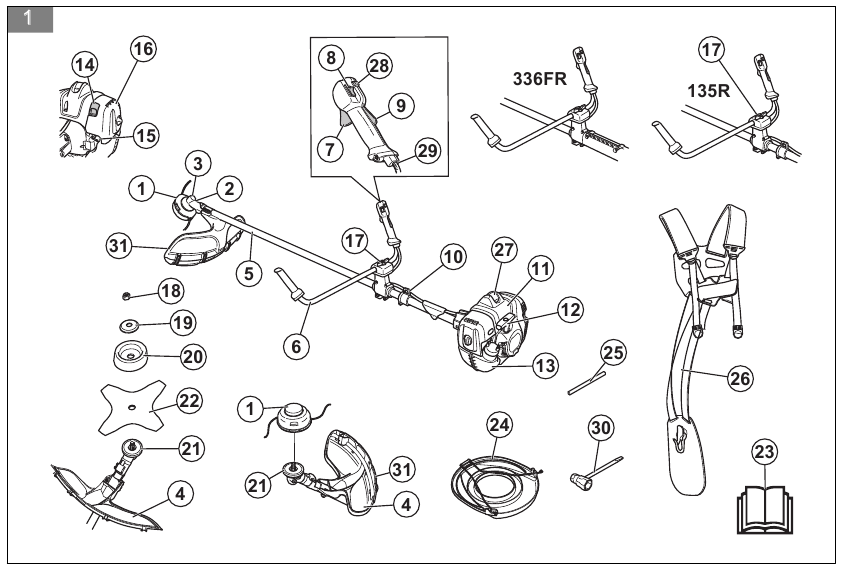

(Fig. 1)

Trimmerkop
Dop smeervulling, kegeltandwiel
Kegeltandwiel
Beschermkap snijgarnituur
As
Stuur
Gashendel
Stopknop
Vergrendeling gashendel
Ophangring
Cilinderdeksel
Startkoordgreep
Brandstoftank
Chokebediening
Primerbol
Luchtfilterdeksel
Handgreepafstelling
Borgmoer
Steunflens
Steunkap
Aandrijfschijf
Mes
Gebruiksaanwijzing
Transportbescherming
Vergrendelingspen
Harnas
Bougiedop en bougie
Startgasknop

Afstelling gaskabel
Combinatiesleutel
Beschermverlengstuk

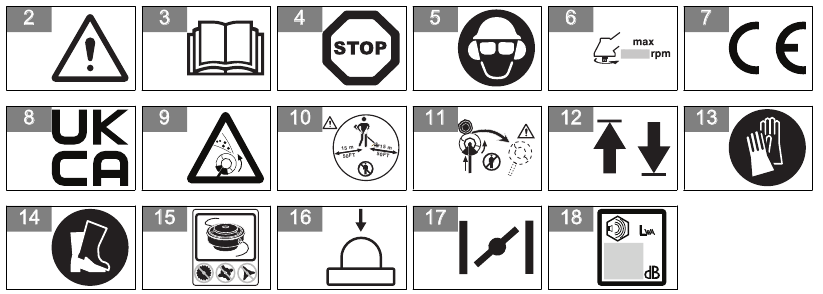

Symbolen op het product

(Fig. 2)	Dit product is gevaarlijk. Er kan letsel of de dood optreden bij de bediener of omstanders als het product niet zorgvuldig en correct wordt gebruikt. Lees en volg alle veiligheidsinstructies in de bedieningshandleiding om letsel bij de bediener of omstanders te voorkomen.
(Fig. 3)	Lees de bedieningshandleiding zorgvuldig door en zorg ervoor dat u de instructies begrijpt voordat u het apparaat gebruikt.
(Fig. 4)	Stop.
(Fig. 5)	Gebruik een veiligheidshelm op locaties waar er objecten op u kunnen vallen. Gebruik goedgekeurde gehoorbescherming en goedgekeurde oogbescherming.
(Fig. 6)	Maximumsnelheid van de uitgaande as.
(Fig. 7)	Het product voldoet aan de toepasselijke EG-richtlijnen.
(Fig. 8)	Dit product voldoet aan de toepasselijke Britse regelgeving.
(Fig. 9)	Het product kan ervoor zorgen dat objecten worden uitgeworpen, wat letsel kan veroorzaken.
(Fig. 10)	Houd tijdens het gebruik van het product een minimumafstand van 15 m tot personen en dieren.
(Fig. 11)	Risico op terugslag van het mes als het snijgarnituur
(Fig. 12)	De pijlen geven de limiet voor de handgreeppositie aan.
(Fig. 13)	Gebruik goedgekeurde beschermende handschoenen.
(Fig. 14)	Gebruik stevige, slipvaste laarzen.
(Fig. 15)	Gebruik alleen een flexibele snijdraad. Gebruik geen metalen snijelementen. Pas dit toe voor het grasbeschermingsaccessoire.
(Fig. 16)	Luchtfilterbol.
(Fig. 17)	Choke.
(Fig. 18)	Etiket voor geluidsemissie naar het milieu volgens de EU- en Britse richtlijnen en voorschriften, en de wetgeving van New South Wales "Protection of the Environment Operations (Noise Control) Regulation 2017". Het gegarandeerde geluidsvermogensniveau van het product is gespecificeerd in Technische gegevens.

yyyywwxxxx De typeplaat toont het serienummer. yyyy is het productiejaar en ww is de productieweek.

Opmerking: andere symbolen/stickers op het product verwijzen naar certificeringseisen voor andere commerciële gebieden.

Productschade
Wij zijn niet verantwoordelijk voor schade aan ons product als:

het product verkeerd is gerepareerd.
het product is gerepareerd met onderdelen die niet van de fabrikant afkomstig zijn of niet zijn goedgekeurd door de fabrikant.
het product een accessoire heeft dat niet van de fabrikant afkomstig is of niet is goedgekeurd door de fabrikant.
het product niet is gerepareerd bij een erkend servicecentrum of door een erkende instantie.

Veiligheid

Veiligheidsdefinities
Waarschuwingen, voorzichtigheidsmaatregelen en opmerkingen worden gebruikt om speciale belangrijke delen van de handleiding aan te duiden.

Gebruikt als er een risico op letsel of overlijden bestaat voor de bediener of omstanders als de instructies in de handleiding niet worden opgevolgd.

Gebruikt als er een risico op schade aan het product, andere materialen of de aangrenzende omgeving bestaat als de instructies in de handleiding niet worden opgevolgd.

Opmerking: Wordt gebruikt om meer informatie te geven die in een bepaalde situatie noodzakelijk is.

Algemene veiligheidsinstructies

Lees de waarschuwingsinstructies die volgen voordat u het product gebruikt.

Een bosmaaier, trimmer of kantenmaaier kan gevaarlijk zijn als deze onzorgvuldig of verkeerd wordt gebruikt en kan ernstig letsel of de dood van de bediener of anderen veroorzaken. Het is uiterst belangrijk dat u de inhoud van deze bedieningshandleiding leest en begrijpt.
Het ontwerp van het product mag onder geen enkele omstandigheid worden gewijzigd zonder toestemming van de fabrikant. Gebruik nooit een product dat op enigerlei wijze is gewijzigd ten opzichte van de oorspronkelijke specificatie en gebruik altijd originele accessoires. Niet-geautoriseerde wijzigingen en/of accessoires kunnen leiden tot ernstig persoonlijk letsel of de dood van de bediener of anderen.
De binnenkant van de geluiddemper bevat chemicaliën die kankerverwekkend kunnen zijn. Vermijd contact met deze elementen in het geval van een beschadigde geluiddemper.
Dit product produceert tijdens bedrijf een elektromagnetisch veld. Dit veld kan onder bepaalde omstandigheden interfereren met actieve of passieve medische implantaten. Om het risico op ernstig of dodelijk letsel te verminderen, raden we mensen met medische implantaten aan hun arts en de fabrikant van het medische implantaat te raadplegen voordat ze dit product gebruiken.

Veiligheidsinstructies voor montage

Lees de waarschuwing

instructies die volgen voordat u het product gebruikt.

Gebruik goedgekeurde beschermende handschoenen bij het monteren van het product en het snijgereedschap.
Verwijder de bougiedop van de bougie voordat u het product monteert.
Zorg ervoor dat het juiste stuur en de juiste beschermkap voor het snijgereedschap zijn gemonteerd voordat u het product bedient.
Een beschadigde of onjuiste beschermkap voor het snijgereedschap kan letsel veroorzaken. Gebruik geen snijgereedschap zonder een goedgekeurde beschermkap voor het snijgereedschap.
Bevestig de koppelingsdeksel en de as correct voordat u het product start.
De aandrijfschijf en de steunflens moeten correct in het middengat van het snijgereedschap grijpen. Een snijgereedschap dat onjuist is bevestigd, kan letsel of de dood veroorzaken.
Bevestig het harnas aan het product om letsel aan de bediener of anderen te voorkomen.

Veiligheidsinstructies voor bediening

Lees de waarschuwingsinstructies die volgen voordat u het product gebruikt.

Gebruik nooit een harnas met een beschadigde snelsluiting. Bij gebruik van een bosmaaier moet deze altijd stevig aan het harnas worden vastgemaakt. Anders kunt u de bosmaaier niet veilig bedienen en dit kan leiden tot letsel aan uzelf of anderen.
Houd het product altijd met beide handen vast. Houd het product aan de rechterkant van uw lichaam. Houd het snijgereedschap onder de taille. Sluit het product aan op de ophangring op het harnas. Houd alle delen van uw lichaam uit de buurt van de hete oppervlakken. Houd alle delen van uw lichaam uit de buurt van het roterende snijgereedschap.
Leer en begrijp het verschil tussen bosbouw, grasruiming en grastrimmen voordat u het product gebruikt.
Gebruik nooit een product dat op enigerlei wijze is gewijzigd ten opzichte van de oorspronkelijke specificatie.
Gebruik nooit een product dat defect is. Voer de veiligheidscontroles, het onderhoud en de service-instructies uit die in deze handleiding worden beschreven. Sommige onderhouds- en servicemaatregelen moeten worden uitgevoerd door getrainde en gekwalificeerde specialisten. Zie Onderhoud.
Gebruik persoonlijke beschermingsmiddelen. Zie Persoonlijke beschermingsmiddelen.
Gebruik het product niet bij slecht weer, zoals dichte mist, zware regen, sterke wind, intense kou, enz. Werken bij slecht weer is vermoeiend en brengt vaak extra risico's met zich mee, zoals een ijzige ondergrond, een onvoorspelbare vellingsrichting, enz.
Wees zeer voorzichtig bij het kappen van een boom die onder spanning staat. Een boom die onder spanning staat, kan voor of na het kappen terugveren naar zijn normale positie. Als u zich verkeerd positioneert of de snee op de verkeerde plaats maakt, kan de boom u of het product raken en ervoor zorgen dat u de controle verliest. Beide situaties kunnen ernstig persoonlijk letsel veroorzaken.
De enige accessoires waarmee u deze motorunit kunt bedienen, zijn de snijgereedschappen die wij aanbevelen. Zie Technische gegevens.
Let op weggeslingerde voorwerpen. Draag altijd een goedgekeurde oogbescherming. Leun nooit over de beschermkap van het snijgereedschap. Stenen, afval, enz. kunnen in de ogen worden geslingerd en blindheid of ernstig letsel veroorzaken.
Gebruik het product nooit als u moe bent, als u ziek bent, als u alcohol hebt gebruikt of als u andere drugs of medicijnen gebruikt die uw gezichtsvermogen, beoordelingsvermogen of coördinatie kunnen beïnvloeden.
Langdurige blootstelling aan lawaai kan leiden tot permanent gehoorverlies. Gebruik altijd een goedgekeurde gehoorbescherming.
Luister naar waarschuwingssignalen en luide stemmen wanneer u gehoorbescherming gebruikt. Verwijder altijd uw gehoorbescherming wanneer de motor stopt.
Voer vóór gebruik een algemene inspectie van het product uit. Zie Voordat u het product bedient
Gebruik het product nooit als het is veranderd of beschadigd.
Zorg ervoor dat de bougiedop en de ontstekingskabel niet beschadigd zijn om het risico op elektrische schokken te voorkomen.
Kijk rond in het werkgebied om er zeker van te zijn dat geen personen, dieren of voorwerpen een negatief effect hebben op de veiligheid van de bediening van het product.
Kijk rond in het werkgebied om er zeker van te zijn dat geen personen of dieren het snijgereedschap aanraken of worden geraakt door voorwerpen die uit het snijgereedschap worden geworpen.
Onderzoek het werkgebied. Verwijder alle losse voorwerpen, zoals stenen, gebroken glas, spijkers, staaldraad en touw, die kunnen worden uitgeworpen of rond het snijgereedschap kunnen worden gewikkeld.
Gebruik het product niet in een situatie of op een locatie waar u geen hulp kunt krijgen als er een ongeluk gebeurt.
Gebruik het product niet zonder beschermkap.
Zorg ervoor dat personen of dieren een afstand van minimaal 15 m/50 ft bewaren tijdens het werk. Kijk altijd achter u voordat u zich met het product omdraait. Stop het product onmiddellijk als een persoon of dier de veiligheidszone van 15 m/50 ft betreedt. Als meer dan één bediener in hetzelfde gebied werkt, houd dan een veiligheidsafstand aan van minimaal 2 keer de boomhoogte en minimaal 15 m/50 ft.
Zorg ervoor dat u zich veilig kunt bewegen en een veilige houding hebt. Onderzoek de omgeving op obstakels zoals wortels, rotsen, takken en greppels. Wees voorzichtig tijdens het werken op hellingen.
Reik niet te ver. Houd te allen tijde een stabiele positie van de voeten en een goede balans.
Voordat u het product start, plaatst u het op een vlakke ondergrond, op minimaal 3 m afstand van de brandstofbron en van de plaats waar u brandstof vult. Zorg ervoor dat er geen voorwerpen in de buurt zijn of het snijgereedschap raken.
Als het snijgereedschap bij stationair toerental draait, laat het dan door een servicevertegenwoordiger afstellen. Gebruik het product niet voordat het is afgesteld of gerepareerd.
Let op weggeslingerde voorwerpen. Gebruik altijd een goedgekeurde oogbescherming en blijf uit de buurt van de beschermkap van het snijgereedschap. Stenen en andere kleine voorwerpen kunnen in uw ogen worden geworpen en blindheid of ander letsel veroorzaken.
Zet het product niet neer met de motor aan, tenzij u het duidelijk in het zicht hebt.
Verwijder het gesneden materiaal niet en laat andere personen geen gesneden materiaal verwijderen terwijl de motor aan staat of het snijgereedschap draait, omdat dit ernstig letsel kan veroorzaken.
De kegeltandwielkast kan tijdens gebruik heet worden en kan daarna nog een tijdje zo blijven. U kunt zich branden als u deze aanraakt.
Stop altijd de motor en zorg ervoor dat het snijgereedschap niet draait voordat u materiaal verwijdert dat rond de mesas is gewikkeld of vastzit tussen de beschermkap en het snijgereedschap. Het snijgereedschap blijft draaien, zelfs nadat het gaspedaal is losgelaten. Zorg ervoor dat het snijgereedschap volledig tot stilstand is gekomen en koppel de bougiedop los voordat u eraan gaat werken.
Wees voorzichtig bij het verwijderen van materiaal rond het snijgereedschap. De kegeltandwielkast wordt heet tijdens bedrijf en kan brandwonden veroorzaken.
De uitlaatgassen van de motor zijn heet en kunnen vonken bevatten. Brandgevaar. Wees voorzichtig in de buurt van droog en brandbaar materiaal.
Stop de motor voordat u naar een nieuw werkgebied gaat. Bevestig altijd de transportbescherming voordat u de machine verplaatst.
Gebruik het product nooit binnenshuis of in ruimtes zonder goede ventilatie. Uitlaatgassen bevatten koolmonoxide, een geurloos, giftig en zeer gevaarlijk gas dat kan leiden tot de dood door verstikking of koolmonoxidevergiftiging.
Laat kinderen nooit het product gebruiken of in de buurt ervan zijn. Aangezien het product is uitgerust met een veerbelaste stopknop en kan worden gestart door lage snelheid en kracht op de starterhendel, kunnen zelfs kleine kinderen onder bepaalde omstandigheden de kracht produceren die nodig is om het product te starten. Dit kan een risico op ernstig persoonlijk letsel betekenen. Verwijder daarom de bougiedop wanneer het product niet onder nauwlettend toezicht staat.
Overmatige blootstelling aan trillingen kan leiden tot schade aan de bloedsomloop of zenuwbeschadiging bij personen met een slechte bloedsomloop. Neem contact op met uw arts als u symptomen van overmatige blootstelling aan trillingen ervaart. Dergelijke symptomen omvatten gevoelloosheid, verlies van gevoel, tintelingen, prikkelingen, pijn, verlies van kracht, veranderingen in huidskleur of -conditie. Deze symptomen vertonen zich meestal in de vingers, handen of polsen. Het risico neemt toe bij lage temperaturen.
Controleer of het snijgereedschap correct is gemonteerd en afgesteld.
Als u een situatie tegenkomt waarin u niet zeker weet hoe u verder moet gaan, moet u een expert raadplegen. Neem contact op met uw dealer of uw service-werkplaats.
Vermijd al het gebruik waarvan u denkt dat het uw mogelijkheden te boven gaat.
Gebruik het product niet, tenzij u in geval van een ongeval om hulp kunt roepen.
Het gebruik van een onjuist snijgereedschap of een onjuist geslepen mes verhoogt het risico op messenstuwkracht.
Producten die zijn uitgerust met zaagbladen of grasbladen kunnen heftig opzij worden geslingerd wanneer het blad in contact komt met een vast object. Dit wordt messenstuwkracht genoemd. Een messenstuwkracht kan zo hevig zijn dat het product en/of de bediener in een willekeurige richting worden voortgestuwd en mogelijk de controle over het product verliezen. Messenstuwkracht kan zonder waarschuwing optreden als het product blijft haken, afslaat of vastloopt. Messenstuwkracht komt vaker voor in gebieden waar het moeilijk is om het te snijden materiaal te zien.
Vermijd het snijden met het gebied van het mes tussen de 12 en 3 uur posities. Vanwege de rotatiesnelheid van het mes kan messenstuwkracht optreden als u met dit gebied van het mes dikke stengels probeert te snijden.
Geluiddempers die zijn uitgerust met katalysatoren worden tijdens gebruik erg heet en blijven dat nog enige tijd na het stoppen. Dit geldt ook bij stationair toerental. Contact kan leiden tot brandwonden op de huid. Denk aan het brandgevaar.
Gebruik alleen snijgereedschappen met de beschermkappen die wij aanbevelen. Zie Accessoires.

Persoonlijke beschermingsmiddelen

Lees de waarschuwingsinstructies die volgen voordat u het product gebruikt.

Gebruik altijd goedgekeurde persoonlijke beschermingsmiddelen wanneer u het product gebruikt. Persoonlijke beschermingsmiddelen kunnen letsel niet volledig voorkomen, maar ze verminderen de mate van letsel als er een ongeval gebeurt. Laat uw dealer u helpen bij het selecteren van de juiste uitrusting.
Gebruik een helm als de bomen in het werkgebied een hoogte hebben van meer dan 2 m/6,5 ft.
Gebruik goedgekeurde gehoorbescherming.
Gebruik altijd goedgekeurde beschermende brillen die voldoen aan de ANSI Z87.1-norm in de VS of EN 166 in EU-landen. Gebruik een vizier voor gezichtsbescherming. Een vizier is niet voldoende om de ogen te beschermen.

(Fig. 19)

Gebruik handschoenen wanneer dat nodig is, bijvoorbeeld wanneer u het snijgereedschap bevestigt, onderzoekt of reinigt.
Gebruik veiligheidslaarzen met stalen neus en antislipzolen.
Gebruik kleding van een sterke stof. Gebruik altijd een zware, lange broek en lange mouwen. Gebruik geen loszittende kleding die aan takken en twijgen kan blijven haken. Gebruik geen sieraden, korte broeken of sandalen. Ga niet met blote voeten. Steek je haar veilig boven schouderhoogte op.

(Fig. 20)

Houd EHBO-materiaal in de buurt.

(Fig. 21)

Veiligheidsvoorzieningen op het product
Zie Inleiding voor informatie over waar u de veiligheidsvoorzieningen kunt vinden.

Lees de waarschuwingsinstructies die volgen voordat u het product gebruikt.

Gebruik geen product met beschadigde veiligheidsvoorzieningen. Controleer en onderhoud de veiligheidsvoorzieningen regelmatig. Als de veiligheidsvoorzieningen beschadigd zijn, neem dan contact op met uw Husqvarna-servicevertegenwoordiger.
Breng geen wijzigingen aan aan veiligheidsvoorzieningen. Gebruik het product niet als beschermkappen, veiligheidsschakelaars of andere beschermende voorzieningen niet zijn bevestigd of beschadigd zijn.
Voor alle service- en reparatiewerkzaamheden aan het product, met name voor de veiligheidsvoorzieningen, is een speciale training vereist. Als de veiligheidsvoorzieningen niet voldoen aan de controles die in deze bedieningshandleiding worden gegeven, moet u een servicevertegenwoordiger u laten helpen. Wij garanderen dat er professionele reparaties en service beschikbaar zijn. Als uw dealer geen servicevertegenwoordiger is, neem dan contact met hem op voor informatie over de dichtstbijzijnde servicevertegenwoordiger.
Gebruik geen snijgereedschap zonder een goedgekeurde en correct bevestigde beschermkap voor het snijgereedschap. Zie Accessoires.

Een controle uitvoeren van de gashendelvergrendeling

Duw de gashendelvergrendeling (A) in. Zorg ervoor dat de gashendel (B) los is. (Fig. 22)
Laat de gashendelvergrendeling (A) los. Zorg ervoor dat de gashendel (B) is vergrendeld in de stationaire stand. (Fig. 23)
Duw de gashendelvergrendeling (A) in en zorg ervoor dat deze terugkeert naar de oorspronkelijke positie wanneer u deze loslaat. (Fig. 24)
Start het product en geef volledig gas. Raadpleeg De motor starten. (Fig. 25)
Laat de gashendel (B) los en zorg ervoor dat het maaigarnituur stopt.

Een controle uitvoeren van de stopknop

Start de motor.
Beweeg de stopknop naar de stoppositie en zorg ervoor dat de motor stopt. (Fig. 26)

Een controle uitvoeren van de beschermkap van het maaigarnituur
De beschermkap van het maaigarnituur voorkomt letsel en houdt objecten tegen die in de richting van de gebruiker worden uitgeworpen.

Stop de motor.
Voer een visuele controle uit op schade, bijvoorbeeld barsten. (Fig. 27)
Vervang de beschermkap van het maaigarnituur als deze beschadigd is.

Een controle uitvoeren van het trillingsdempingssysteem

Zorg ervoor dat de motor is uitgeschakeld en dat de stopknop in de stand STOP staat.

Zorg ervoor dat er geen barsten of vervorming op de trillingsdempingseenheden zitten. Vervang de trillingsdempingseenheden als ze beschadigd zijn.
Zorg ervoor dat de trillingsdempingseenheden correct zijn bevestigd aan de motoreenheid en de handgreep.

Een controle uitvoeren van het snelontgrendelingsmechanisme

Gebruik geen harnas met een snelontgrendelingsmechanisme dat niet correct werkt.

Het snelontgrendelingsmechanisme laat de gebruiker het product snel van het harnas verwijderen in geval van nood.

Stop de motor.
Voer een visuele controle uit op schade, bijvoorbeeld barsten.
Ontgrendel en bevestig het snelontgrendelingsmechanisme om ervoor te zorgen dat het correct werkt. (Fig. 28)

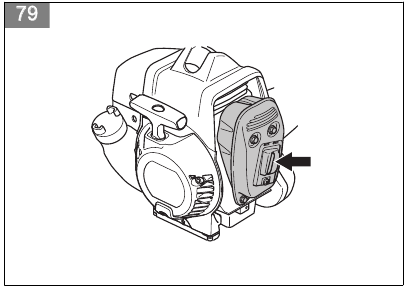

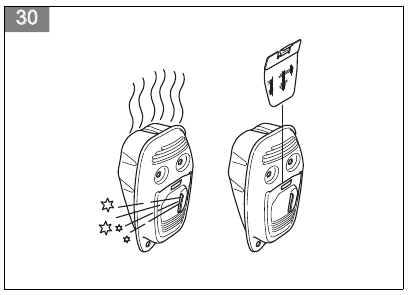

Een controle uitvoeren van de geluiddemper

Een gebruikte geluiddemper/vonkenvanger en bevestigingsvlak van de vonkenvanger kunnen afzettingen van verbrandingsdeeltjes op de oppervlakken bevatten die kankerverwekkend kunnen zijn. Om huidcontact en inademing van dergelijke deeltjes te vermijden bij het reinigen en/of onderhouden van de vonkenvanger, moet u er altijd voor zorgen dat u:

handschoenen draagt;
reiniging en/of onderhoud in een goed geventileerde ruimte uitvoert;
geen perslucht gebruikt om het scherm van de vonkenvanger te reinigen;
een stalen borstel gebruikt en van uw lichaam af borstelt bij het reinigen van de vonkenvanger.

Gebruik geen product met een beschadigde geluiddemper of een geluiddemper die in slechte staat verkeert. Breng het product terug naar een Husqvarna-dealer/reparatiewerkplaats als de geluiddemper beschadigd is.

Gebruik het product niet als het scherm van de vonkenvanger op de geluiddemper ontbreekt of beschadigd is.

De geluiddemper wordt erg heet tijdens en na het gebruik en ook bij stationair toerental. Draag beschermende handschoenen om brandwonden te voorkomen.

De geluiddemper houdt het geluidsniveau tot een minimum beperkt en leidt uitlaatgassen weg van de gebruiker.

Stop de motor.
Voer een visuele controle uit op schade en vervorming.

Opmerking: De binnenkant van de geluiddemper bevat chemicaliën die kanker kunnen veroorzaken. Raak deze elementen niet aan als de geluiddemper beschadigd is.

Zorg ervoor dat de geluiddemper correct aan het product is bevestigd. (Fig. 29)

Opmerking: Verwijder de geluiddemper niet van het product.

Als de geluiddemper op uw product een scherm van een vonkenvanger heeft, voer dan een visuele controle uit. (Fig. 30)
1. Vervang het scherm van de vonkenvanger als het beschadigd is.
2. Reinig het scherm van de vonkenvanger als het verstopt is. Raadpleeg Een controle uitvoeren van de geluiddemper voor meer informatie.

  Als het scherm van de vonkenvanger verstopt is, wordt het product te heet en dit veroorzaakt schade aan de cilinder en zuiger.

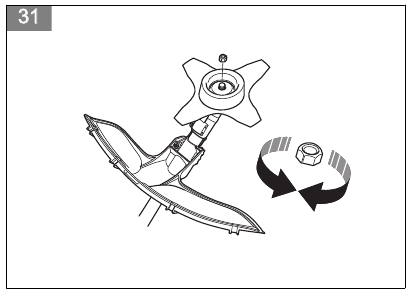

De borgmoer installeren en verwijderen

Stop de motor, draag beschermende handschoenen en wees voorzichtig in de buurt van de scherpe randen van het maaigarnituur.

Een borgmoer wordt gebruikt om bepaalde soorten maaigarnituren te bevestigen. De borgmoer heeft een linkse draad.

Om de borgmoer te installeren, draait u de borgmoer in de tegenovergestelde richting van de draairichting. (Fig. 31)
Om de borgmoer te verwijderen, verwijdert u de borgmoer in de draairichting.
Om de borgmoer los te draaien of vast te draaien, gebruikt u een dopsleutel met een lange schacht.

Wanneer u de borgmoer losdraait en vastdraait, bestaat er een risico op letsel door het maaigarnituur. Wees voorzichtig en raak het maaigarnituur niet aan.

Opmerking: Zorg ervoor dat u de borgmoer niet met de hand kunt draaien. Vervang de borgmoer nadat deze ongeveer 10 keer is aangebracht. De borgmoer moet worden vervangen nadat deze ongeveer 10 keer is aangebracht.

Maaigarnituur

Lees de volgende waarschuwingsinstructies voordat u het product gebruikt.

Voer het regelmatige onderhoud uit. Laat een erkend servicecentrum het maaigarnituur regelmatig onderzoeken om aanpassingen of reparaties uit te voeren.
De prestaties van het maaigarnituur nemen toe.
De levensduur van het maaigarnituur neemt toe.
Het risico op ongelukken neemt af.
Gebruik alleen een goedgekeurde beschermkap van het maaigarnituur. Raadpleeg Accessoires.
Gebruik geen beschadigd maaigarnituur.

Grasmaaierkop

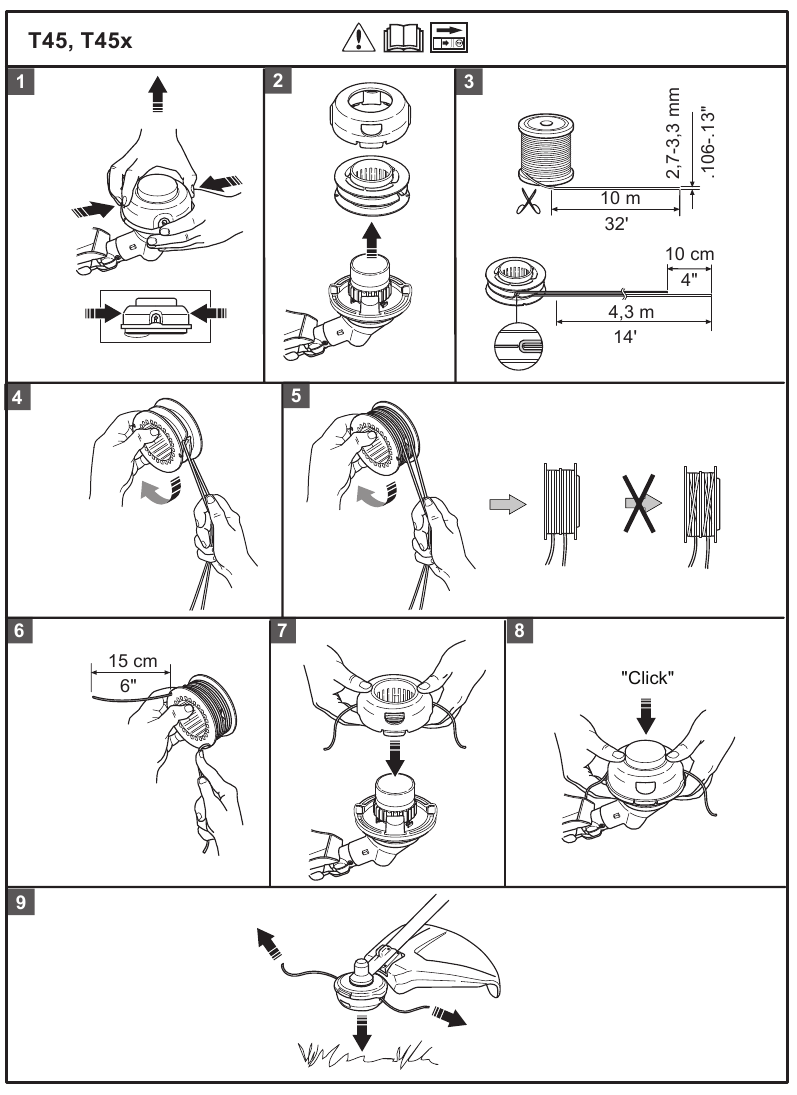

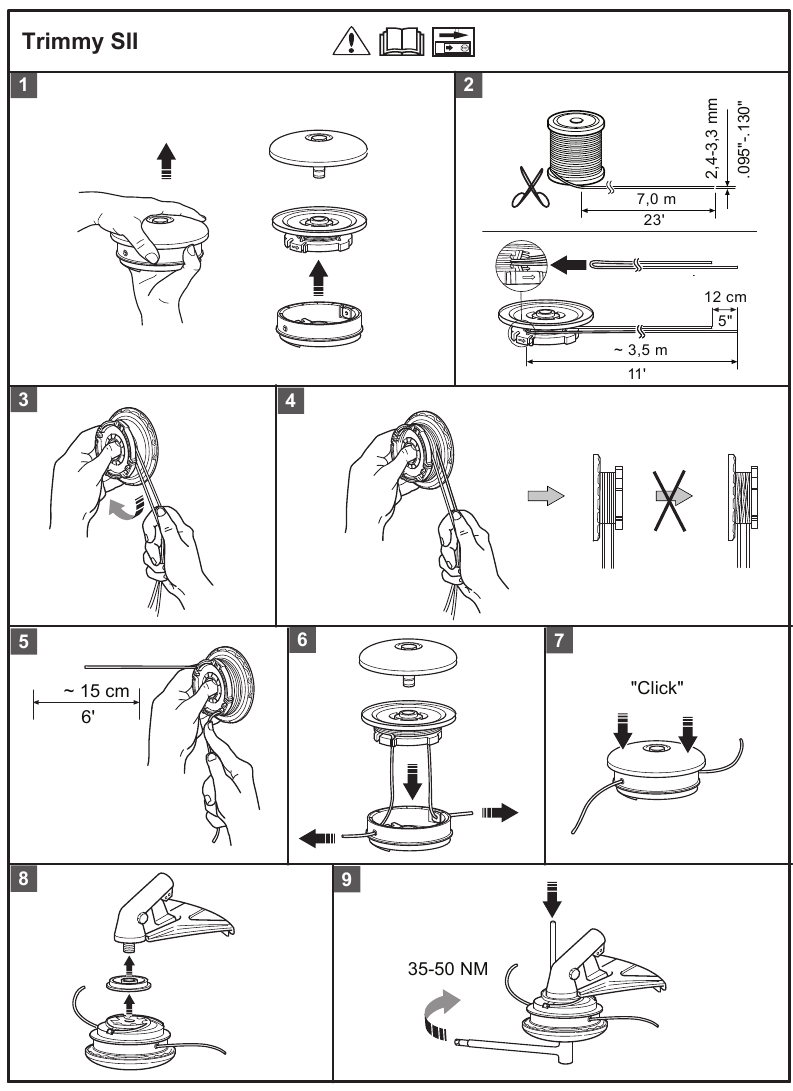

Zorg ervoor dat u de draad van de grasmaaier stevig en gelijkmatig om de trommel wikkelt om de trillingen te verminderen.
Gebruik alleen de goedgekeurde grasmaaierkoppen en draden. Raadpleeg Het gras trimmen
Gebruik een juiste lengte van de draad van de grasmaaier. Een lange draad van de grasmaaier gebruikt meer motorvermogen dan een korte draad van de grasmaaier.
Zorg ervoor dat het mes op de beschermkap van het maaigarnituur niet beschadigd is.
Week de draad van de grasmaaier 2 dagen in water voordat u de draad aan het product bevestigt. Dit verlengt de levensduur van de draad.

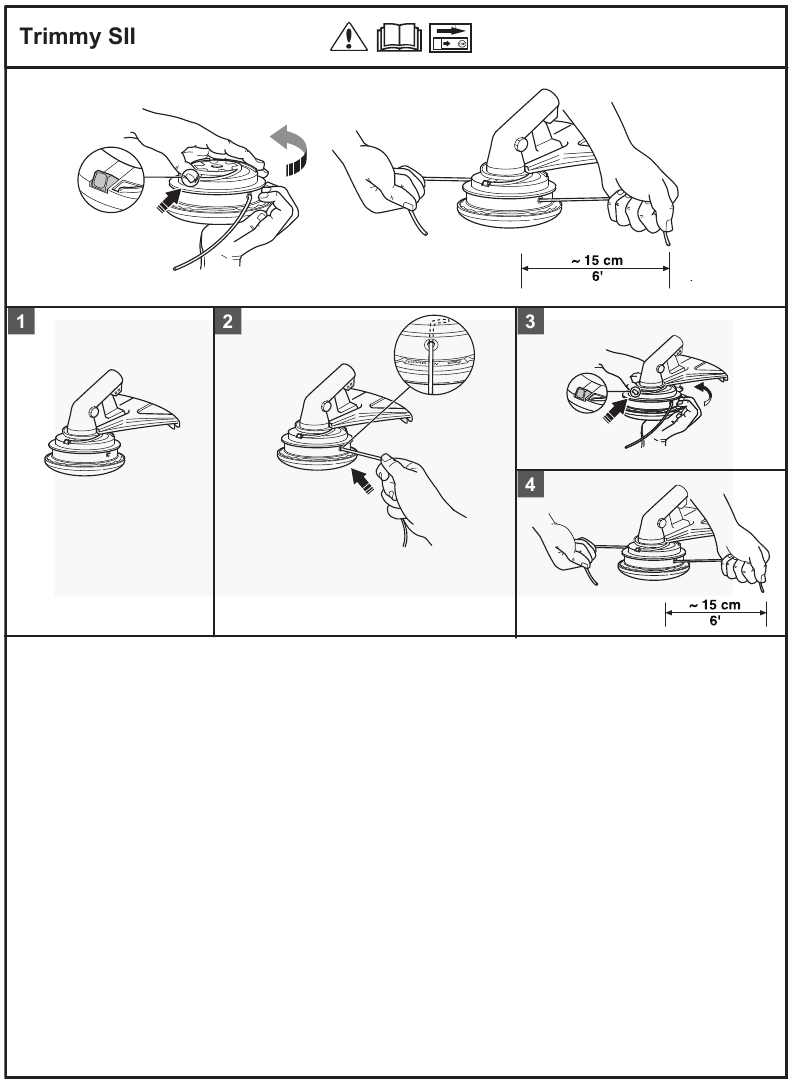

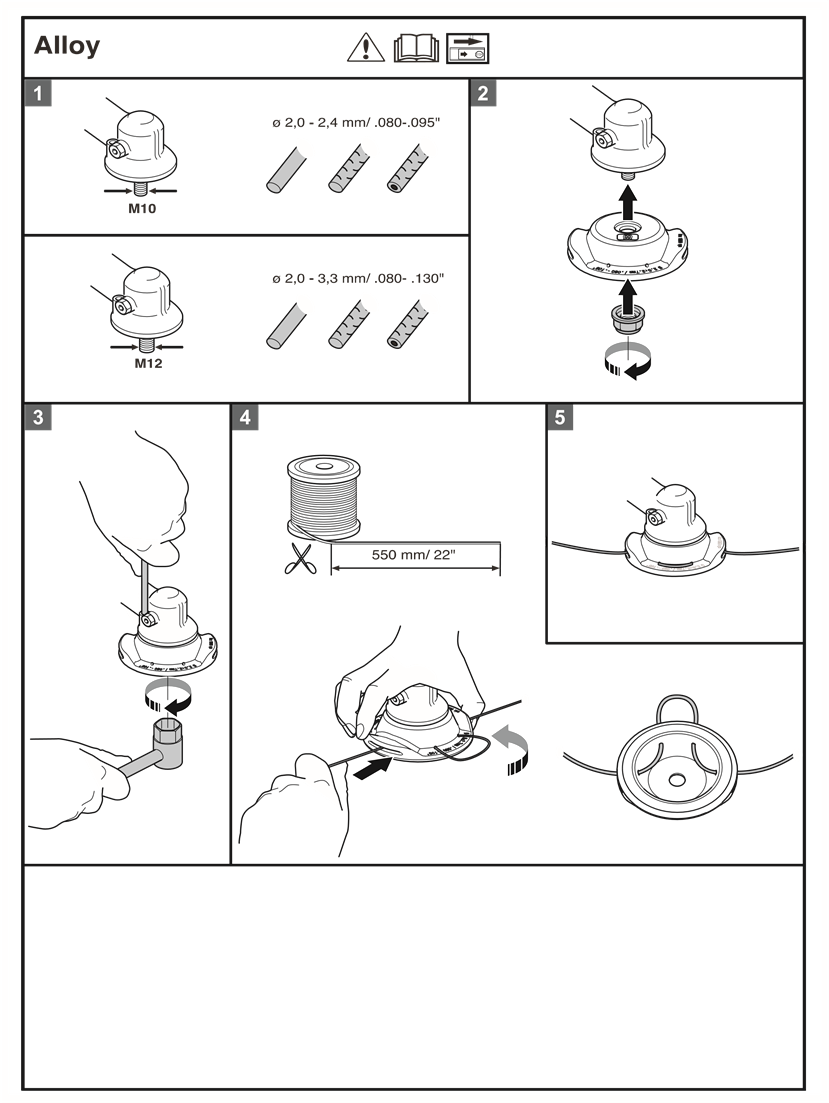

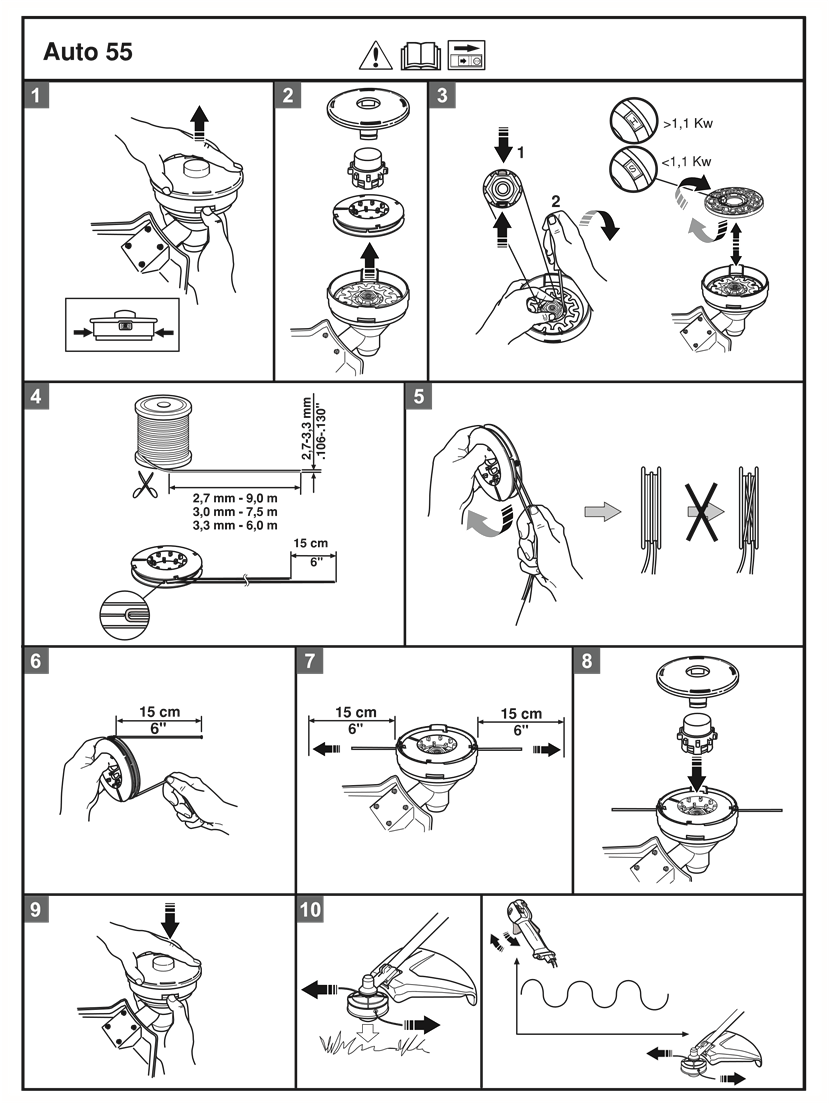

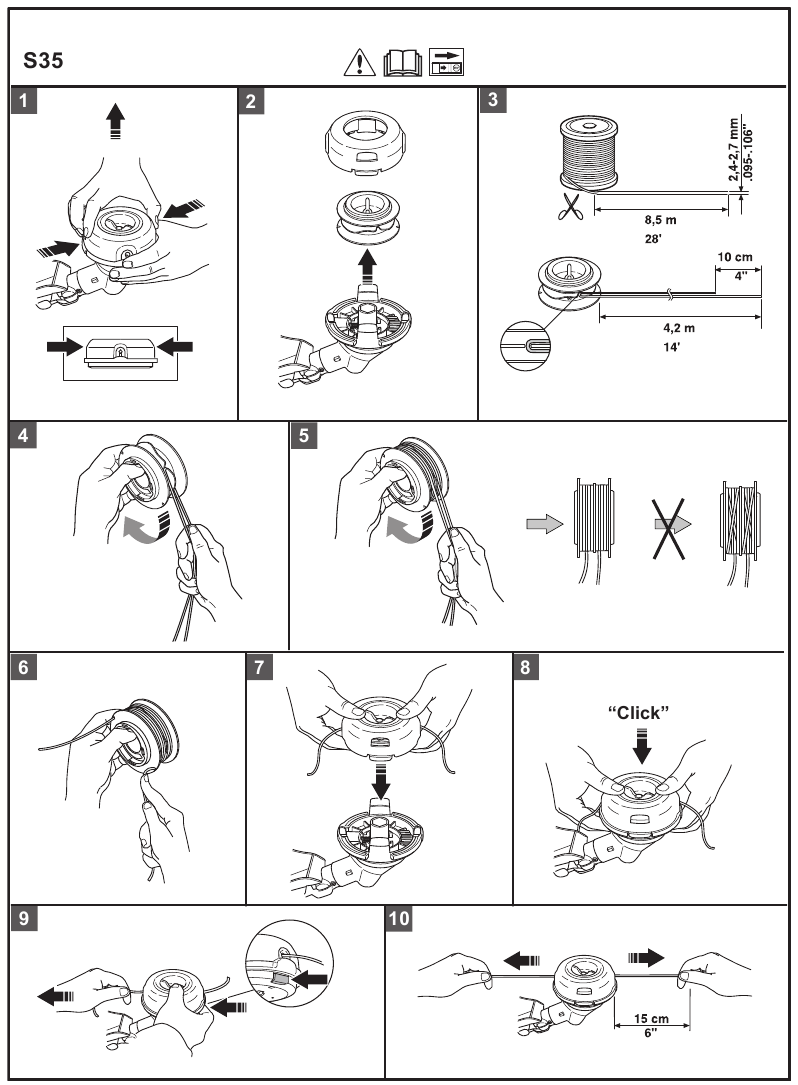

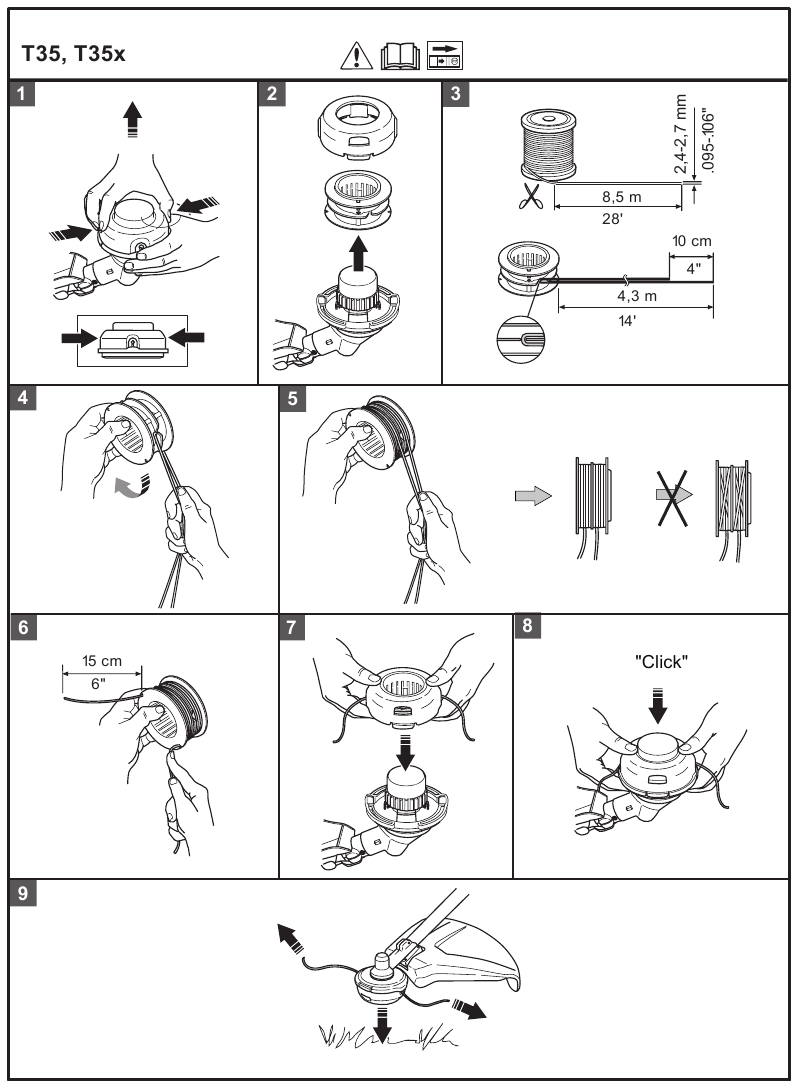

Raadpleeg de instructies voor het maaigarnituur om de juiste procedure te gebruiken om het snoer en de juiste snoerdiameter te laden.

Grasmes

Gebruik correct geslepen messen. Een onjuist geslepen of beschadigd mes verhoogt het risico op letsel. Raadpleeg de instructies op de mesverpakking.
Gebruik correct afgestelde messen. Een onjuist afgestelde mes verhoogt het risico op letsel en schade.

Brandstofveiligheid

Lees de volgende waarschuwingsinstructies voordat u het product gebruikt.

Meng de brandstof niet binnenshuis of in de buurt van een warmtebron.
Start het product niet als er brandstof of motorolie op het product zit. Verwijder de ongewenste brandstof/olie en laat het product drogen. Verwijder ongewenste brandstof van het product.
Als u brandstof op uw kleding morst, verwissel dan onmiddellijk van kleding.
Mors geen brandstof op uw lichaam, dit kan letsel veroorzaken. Als u brandstof op uw lichaam krijgt, gebruik dan zeep en water om de brandstof te verwijderen.
Start de motor niet als u olie of brandstof op het product of op uw lichaam morst.
Start het product niet als de motor een lek heeft. Onderzoek de motor regelmatig op lekken.
Wees voorzichtig met brandstof. Brandstof is brandbaar en de dampen zijn explosief en kunnen letsel of de dood veroorzaken.
Adem de brandstofdampen niet in, dit kan letsel veroorzaken. Zorg ervoor dat er voldoende luchtstroom is.
Rook niet in de buurt van de brandstof of de motor.
Plaats geen warme voorwerpen in de buurt van de brandstof of de motor.
Voeg de brandstof niet toe wanneer de motor aan staat.
Zorg ervoor dat de motor is afgekoeld voordat u bijtankt.
Voordat u bijtankt, opent u de brandstoftankdop langzaam en laat u de druk voorzichtig los.
Zorg ervoor dat er voldoende luchtstroom is bij het tanken en mengen van brandstof (benzine en tweetaktolie) of het aftappen van de brandstoftank.
Brandstof en brandstofdamp zijn licht ontvlambaar en kunnen ernstig letsel veroorzaken bij inademing of bij contact met de huid. Wees daarom voorzichtig bij het hanteren van brandstof en zorg ervoor dat er voldoende luchtstroom is.
Draai de brandstoftankdop zorgvuldig vast, anders kan er brand ontstaan.
Verplaats het product minimaal 3 m (10 ft) van de positie waar u de tank hebt gevuld voordat u start.
Doe niet te veel brandstof in de brandstoftank.
Zorg ervoor dat er geen lek kan optreden wanneer u het product of de brandstofcontainer verplaatst.
Plaats het product of een brandstofcontainer niet waar open vuur, vonken of een waakvlam is. Zorg ervoor dat de opslagruimte geen open vuur bevat.
Gebruik alleen goedgekeurde containers wanneer u de brandstof verplaatst of de brandstof opslaat.
Maak de brandstoftank leeg voor opslag op lange termijn. Houd u aan de lokale wetgeving over waar u brandstof kunt weggooien.
Reinig het product voor opslag op lange termijn.
Verwijder de bougiedop voordat u het product opbergt om ervoor te zorgen dat de motor niet per ongeluk start.

Veiligheidsinstructies voor onderhoud

Lees de volgende waarschuwingsinstructies voordat u het product gebruikt.

Stop de motor, zorg ervoor dat het snijhulpstuk stopt en laat het product afkoelen voordat u het onderhoud uitvoert.
Ontkoppel de bougiedop voordat u het onderhoud uitvoert.
De uitlaatgassen van de motor bevatten koolmonoxide, een geurloos, giftig en zeer gevaarlijk gas dat de dood kan veroorzaken. Laat het product niet binnenshuis of in afgesloten ruimtes draaien.
De uitlaatgassen van de motor zijn heet en kunnen vonken bevatten. Laat het product niet binnenshuis of in de buurt van ontvlambaar materiaal draaien.
Accessoires en wijzigingen aan het product die niet zijn goedgekeurd door de fabrikant, kunnen ernstig letsel of de dood veroorzaken. Breng geen wijzigingen aan het product aan. Gebruik altijd originele accessoires.
Als het onderhoud niet correct en regelmatig wordt uitgevoerd, is er een verhoogd risico op letsel en schade aan het product.
Voer alleen het onderhoud uit zoals deze bedieningshandleiding aanbeveelt. Laat alle andere onderhoudswerkzaamheden uitvoeren door een erkende Husqvarna-servicevertegenwoordiger.
Laat een erkende Husqvarna-servicevertegenwoordiger regelmatig onderhoud aan het product uitvoeren.
Vervang beschadigde, versleten of gebroken onderdelen.

Montage

Inleiding

Voordat u het product monteert, moet u het veiligheidshoofdstuk lezen en begrijpen.

Verwijder de bougiekabel van de bougie voordat u het product monteert.

De gashandel monteren

Verwijder de schroef achter de gashandel. (Fig. 32)

Plaats de gashandel aan de rechterkant van het stuur.
Lijn het gat achter de gashandel uit met het gat in het stuur.
Steek de schroef door de gaten. Draai de schroef vast.

Het stuur monteren

Verwijder de knop en bevestig het stuur zoals weergegeven in de illustratie. (Fig. 33)
Draai de knop licht vast.
Doe het harnas om en hang het product aan het ophangpunt.
Stel de handgreep af om het product in een goede werkpositie te plaatsen. (Fig. 34)
Draai de knop volledig vast.

De tweedelige as monteren

Draai de knop om de koppeling los te maken.
Lijn het lipje van het maaigereedschap (A) uit met de pijl van de koppeling (B). (Fig. 35)
Duw de as voorzichtig in de koppeling totdat u een klik hoort. (Fig. 36)
Draai de knop volledig vast. (Fig. 37)

De tweedelige as demonteren

Draai de knop 3 slagen of meer om de koppeling los te maken. (Fig. 38)
Duw op de knop (C) en houd deze ingedrukt.
Houd het uiteinde van de as waaraan de motor is bevestigd stevig vast.

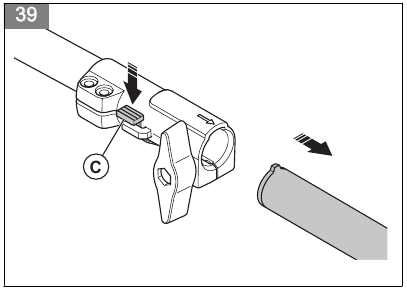

Trek het hulpstuk recht uit de koppeling. (Fig. 39)

Het maaigereedschap monteren
Het maaigereedschap omvat een maaigereedschap en een maaigereedschapbeschermer.

Draag beschermende handschoenen.

Gebruik altijd de maaigereedschapbeschermer die wordt aanbevolen voor het maaigereedschap. Zie Accessoires.

Een onjuist bevestigd maaigereedschap kan leiden tot letsel of de dood.

De beschermverlenging bevestigen

Gebruik de beschermverlenging wanneer u een trimmerkop/kunststof mes gebruikt. Gebruik de beschermverlenging niet wanneer u een grasmes gebruikt.

Plaats de beschermverlenging in de groef van de maaigereedschapbeschermer. (Fig. 40)
Plaats de beschermverlenging in de juiste positie op de maaigereedschapbeschermer met de 4 vergrendelingshaken.

De beschermverlenging verwijderen

Maak de vergrendelingshaken los met de bougiesleutel. (Fig. 41)

Het grasmes en de grasmesbeschermer/combinatiebeschermer bevestigen

Plaats de mesbeschermer/combinatiebeschermer (A) op de as en draai de bout vast om deze te bevestigen. (Fig. 42)
Zorg ervoor dat de beschermverlenging is verwijderd.
Draai de uitgaande as om een van de gaten in de aandrijfschijf (B) uit te lijnen met het bijbehorende gat in de transmissiebehuizing.
Plaats de borgpen (C) in het gat om de as te vergrendelen.

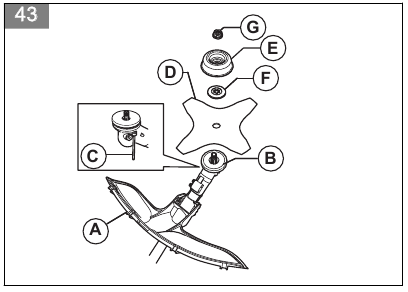

Plaats het grasmes (D), de steunflens (F) en de steuncup (E) op de uitgaande as. (Fig. 43)
Zorg ervoor dat de aandrijfschijf en de steunflens correct in het middengat van het grasmes grijpen. (Fig. 44)
Bevestig de moer (G).
Draai de moer vast met de dopsleutel. Houd de schacht van de dopsleutel in de buurt van de mesbeschermer. Draai hem vast in de tegenovergestelde richting van de draairichting van het maaigereedschap. Draai hem vast met een aanhaalmoment van 35-50 Nm. (Fig. 45)

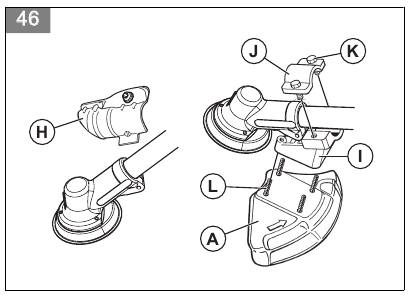

De mesbeschermer installeren

Gebruik alleen de goedgekeurde beschermer voor de messen. Zie Accessoires.

Verwijder de beugel (H).
Bevestig de adapter (I) en de beugel (J) met de 2 schroeven (K).
Bevestig de mesbeschermer (A) aan de adapter met de 4 schroeven (L). (Fig. 46)

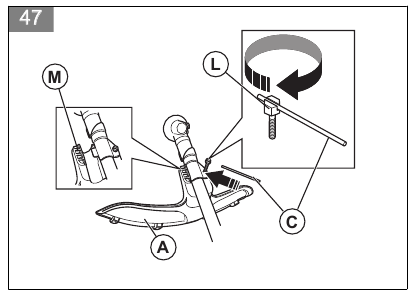

De beschermer en trimmerkop/kunststof messen monteren

Zorg ervoor dat de beschermverlenging is gemonteerd.

Installeer de trimmerbeschermer/maaigereedschapbeschermer (A) die is bedoeld voor gebruik met de trimmerkop/kunststof messen.
Hang de trimmerbeschermer/maaigereedschapbeschermer (A) aan de twee haken op de plaathouder (M).
Buig de beschermer rond de as en draai hem vast met de bout (L) aan de andere kant van de as. Gebruik de borgpen (C).
Plaats de borgpen in de groef op de schroefkop en draai hem vast. (Fig. 47)

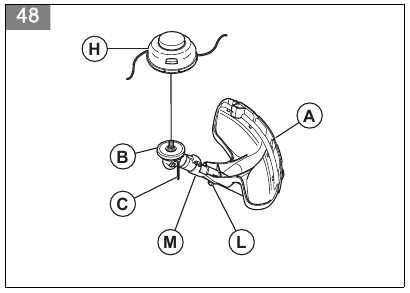

Installeer de aandrijfschijf (B) op de uitgaande as. (Fig. 48)
Draai de uitgaande as totdat 1 van de gaten in de aandrijfschijf is uitgelijnd met het bijbehorende gat in de transmissiebehuizing.
Plaats de borgpen (C) in het gat om de as te vergrendelen.

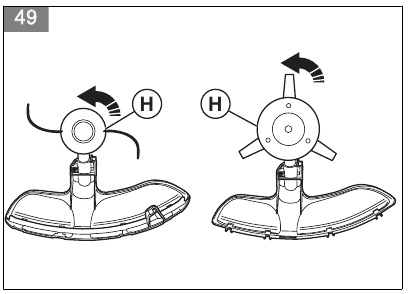

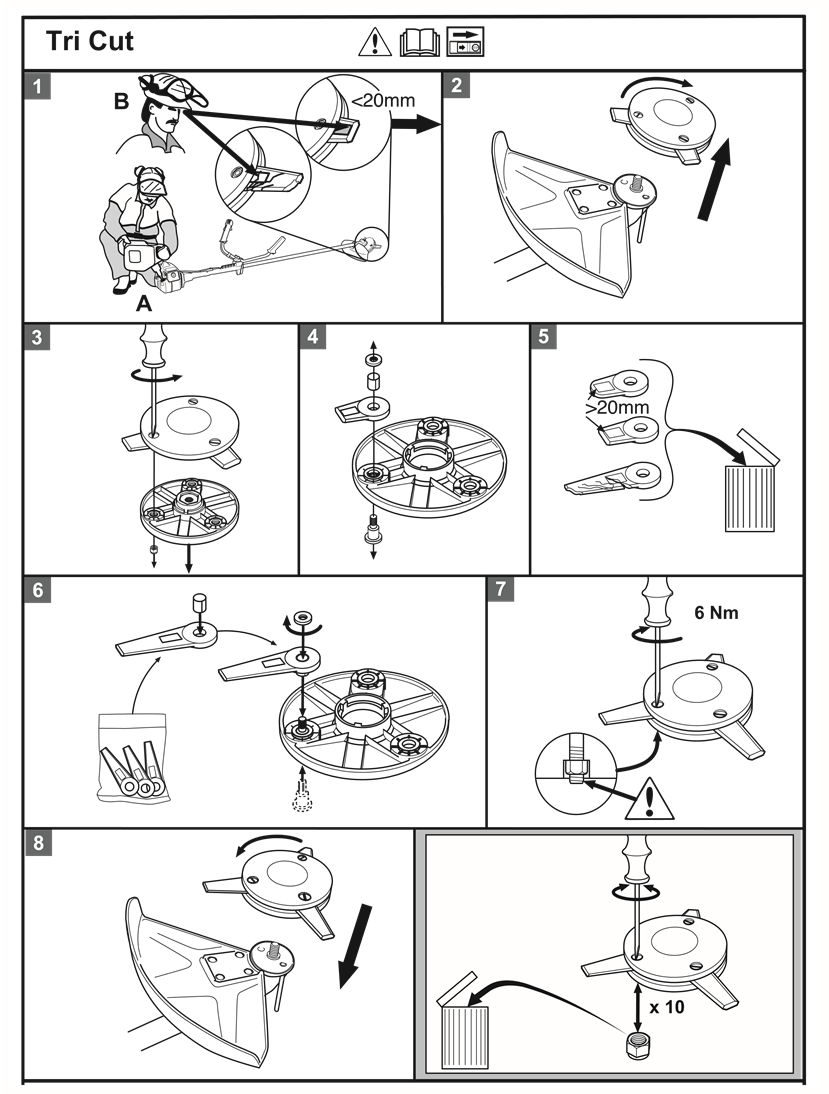

Installeer de trimmerkop/kunststof messen (H) tegen de klok in. (Fig. 49)
Om de trimmerkop/kunststof messen te demonteren, volgt u de instructies in de omgekeerde volgorde.

Het schouderharnas monteren

Steek de ring van de schouderharnasriem door de haak (A) en bevestig deze met de bout.
Bevestig de haak (B) van de schouderriem aan de ring (C) op het frame. (Fig. 50)

Het schouderharnas afstellen

Stop de motor.
Doe het harnas om.
Stel de schouderriem zo af dat het product gelijkmatig op uw schouders rust.

Bediening

Inleiding

Voordat u het product bedient, moet u het veiligheidshoofdstuk lezen en begrijpen.

Voordat u het product bedient

Onderzoek het werkgebied om er zeker van te zijn dat u het type terrein, de helling van de grond en eventuele obstakels zoals stenen, takken en greppels kent.
Voer een algemene inspectie van het product uit.
Voer de veiligheidsinspecties, het onderhoud en de service uit die in deze handleiding worden gegeven.
Zorg ervoor dat alle afdekkingen, beschermkappen, handgrepen en de snijuitrusting correct zijn bevestigd en niet beschadigd zijn.
Zorg ervoor dat er geen scheuren zitten aan de onderkant van de tanden van het grasblad of bij het middelste gat van het blad. Vervang het blad als het beschadigd is. (Afb. 51)
Onderzoek de steunflens op scheuren. Vervang de steunflens als deze beschadigd is. (Afb. 52)
Zorg ervoor dat de borgmoer niet met de hand kan worden verwijderd. Als u deze met de hand kunt verwijderen, vergrendelt deze de snijbevestiging niet voldoende en moet u deze vervangen. (Afb. 53)

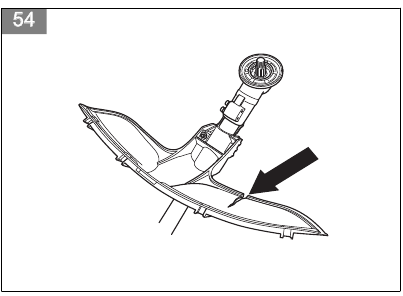

Onderzoek de mesbeschermer op beschadigingen of scheuren. Vervang de mesbeschermer als deze is geraakt of als er scheuren in zitten. (Afb. 54)
Onderzoek de trimmerkop en de beschermkap van de snijbevestiging op beschadigingen of scheuren. Vervang de trimmerkop en de beschermkap van de snijbevestiging als ze zijn geraakt of als er scheuren in zitten. (Afb. 55)

Brandstof
Dit product heeft een tweetaktmotor.

Een verkeerd type brandstof kan leiden tot motorschade. Gebruik een mengsel van benzine en tweetaktolie.

Voorgemengde brandstof

Gebruik Husqvarna voorgemengde alkylaatbrandstof voor de beste prestaties en een langere levensduur van de motor. Deze brandstof bevat minder schadelijke chemicaliën in vergelijking met gewone brandstof, waardoor schadelijke uitlaatgassen worden verminderd. De hoeveelheid resten na verbranding is lager bij deze brandstof, waardoor de componenten van de motor schoner blijven.

Brandstof mengen
Benzine

Gebruik benzine van goede kwaliteit met een maximum van 10% ethanolgehalte.

Gebruik geen benzine met een octaangetal lager dan 90 RON/87 AKI. Het gebruik van een lager octaangetal kan leiden tot motorkloppen, wat motorschade veroorzaakt.

Tweetaktolie

Gebruik voor de beste resultaten en prestaties Husqvarna tweetaktolie.
Als Husqvarna tweetaktolie niet beschikbaar is, gebruik dan een tweetaktolie van goede kwaliteit voor luchtgekoelde motoren. Neem contact op met uw servicedealer om de juiste olie te selecteren.

Gebruik geen tweetaktolie voor watergekoelde buitenboordmotoren, ook wel buitenboordmotorolie genoemd. Gebruik geen olie voor viertaktmotoren.

Benzine en tweetaktolie mengen

Benzine, liter	Tweetaktolie, liter
	2% (50:1)
5	0,10
10	0,20
15	0,30
20	0,40

Kleine fouten kunnen de verhouding van het mengsel drastisch beïnvloeden wanneer u kleine hoeveelheden brandstof mengt. Meet de hoeveelheid olie zorgvuldig af en zorg ervoor dat u de juiste mix krijgt.

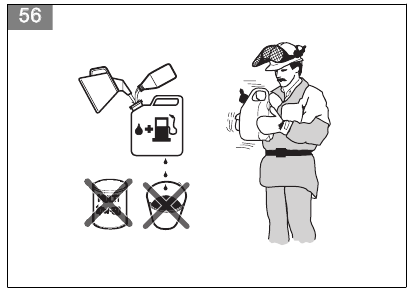

(Afb. 56)

Vul de helft van de hoeveelheid benzine in een schone container voor brandstof.
Voeg de volledige hoeveelheid olie toe.
Schud het brandstofmengsel.
Voeg de resterende hoeveelheid benzine toe aan de container.
Schud het brandstofmengsel voorzichtig.

Meng niet meer brandstof dan u in 1 maand kunt gebruiken.

De brandstoftank vullen

Volg de onderstaande procedure voor uw veiligheid.

Stop de motor en laat de motor afkoelen.
Reinig het gebied rond de brandstoftankdop. (Afb. 57)
Schud de container en zorg ervoor dat de brandstof volledig is gemengd.
Verwijder de brandstoftankdop langzaam om de druk te ontlasten.
Vul de brandstoftank.

Zorg ervoor dat er niet te veel brandstof in de brandstoftank zit. De brandstof zet uit als hij warm wordt.
Draai de brandstoftankdop zorgvuldig vast.
Maak gemorste brandstof op en rond het product schoon.
Verplaats het product 3 m of meer van het tankgebied en de brandstofbron voordat u de motor start.

Opmerking: Raadpleeg de Inleiding om te zien waar de brandstoftank zich op uw product bevindt.

Het harnas aanpassen

Het product moet altijd correct aan het harnas zijn bevestigd. Gebruik geen beschadigd harnas.

Trek het harnas aan.
Sluit het product aan op het harnas.
Pas het harnas aan voor de beste werkpositie.
Pas de zijbanden aan om het product gelijkmatig op uw schouders te laten wegen. (Afb. 58)
Pas het harnas aan totdat de snijbevestiging parallel aan de grond is.
Laat de snijbevestiging de grond licht raken. Stel de harnasklem af om het product correct in evenwicht te brengen.

Voorbereiden op bosbouwopruiming

Ondersteun het product met het harnas tijdens het opruimen van bosbouw.

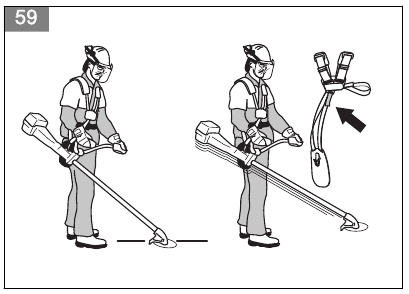

Houd het product vast zoals weergegeven in de afbeelding. (Afb. 59)
Gebruik de riem op het harnas om de hoogte van de steunhaak aan te passen.

Voorbereiden op grasopruiming

Ondersteun het product met het harnas tijdens het opruimen van gras.
Zorg ervoor dat de snijuitrusting parallel aan de grond is.

Correcte balans van het product
Voor het opruimen van bosbouw is het product correct in evenwicht wanneer het vrij horizontaal aan het ophangpunt hangt. Met de juiste balans is het risico op het raken van stenen kleiner als u het stuur loslaat.

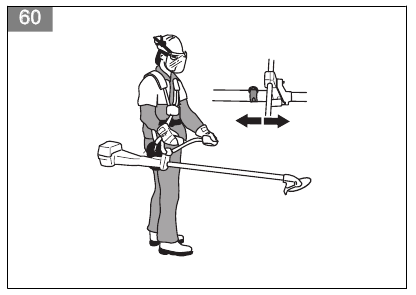

(Afb. 60)

Voor het opruimen van gras is het product correct in evenwicht wanneer het blad zich op snijhoogte vlakbij de grond bevindt.

(Afb. 61)

De motor starten

Houd een minimumafstand van 15 m tot personen of dieren aan wanneer u het product start. Er bestaat een risico dat het snijaccessoire begint te bewegen.

Zet de stopschakelaar in de startpositie.
Zet de choke in de choke-stand. (Afb. 62)
Druk op de brandstofopvoerpomp totdat de pomp zich begint te vullen met brandstof. (Afb. 63)

Opmerking: Het is niet nodig om de brandstofopvoerpomp volledig te vullen.

Houd het product met uw linkerhand op de grond. Zet uw voeten niet op het product. (Afb. 64)
Trek langzaam aan het handvat van het startkoord totdat u weerstand voelt en trek vervolgens krachtig aan het handvat van het startkoord.

Wikkel het startkoord niet om uw hand.

Blijf aan het handvat van het startkoord trekken totdat de motor start.

Trek het startkoord niet volledig uit en laat het handvat van het startkoord niet los. Laat het startkoord langzaam los om schade aan het product te voorkomen.

Wanneer de motor start, zet u de choke in de bedrijfsstand en geeft u volledig gas. De gashendel ontkoppelt automatisch van de startpositie.
Zorg ervoor dat de motor soepel loopt.

Gebruik het product niet met een beschadigde bougiedop om elektrische schokken te voorkomen.

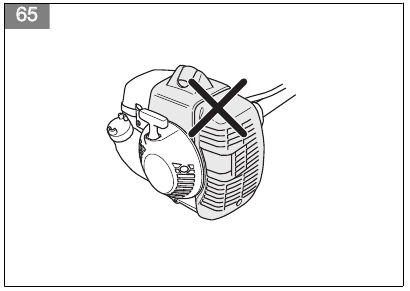

(Afb. 65)

De motor stoppen

Zet de stopschakelaar in de stopstand. (Afb. 66)

Bosbouw met een zaagblad
Een boom naar links vellen
Om naar links te vellen, duwt u de onderkant van de boom naar rechts.

Geef vol gas.
Plaats het zaagblad tegen de boom zoals aangegeven in de afbeelding.
Kantel het zaagblad en duw het met kracht diagonaal omlaag naar rechts. Duw tegelijkertijd de boom met de bladbeschermer. (Afb. 67)

Een boom naar rechts vellen
Om naar rechts te vellen, duwt u de onderkant van de boom naar links.

Geef vol gas.
Plaats het zaagblad tegen de boom zoals aangegeven in de afbeelding.
Kantel het zaagblad en duw het met kracht diagonaal omhoog en naar rechts. Duw tegelijkertijd de boom met de bladbeschermer. (Afb. 68)

Een boom voorwaarts vellen
Om voorwaarts te vellen, duwt u de onderkant van de boom naar achteren.

Geef vol gas.
Plaats het zaagblad tegen de boom zoals aangegeven in de afbeelding.
Trek het zaagblad met een snelle beweging naar voren. (Afb. 69)

Grote bomen vellen
Grote bomen moeten vanaf 2 kanten worden gezaagd.

Onderzoek in welke richting de boom zal vallen.
Geef vol gas.
Maak de eerste snee aan de kant van de boom waar deze zal vallen. (Afb. 70)
Zaag de boom vanaf de andere kant door. (Afb. 71)

Als het zaagblad vast komt te zitten, trek dan niet met een plotselinge beweging aan het product. Dat kan schade veroorzaken aan het zaagblad, de kegeltandwiel, de as of het stuur. Laat de handgrepen los, houd de as met 2 handen vast en trek het product voorzichtig terug.

Opmerking: Gebruik meer zaagdruk om kleine bomen te vellen. Gebruik minder zaagdruk om grote bomen te vellen.

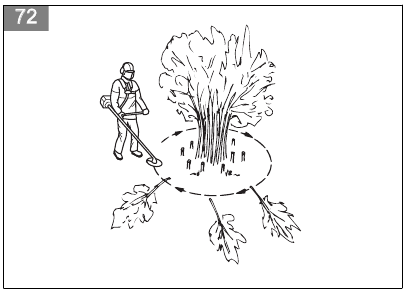

Borstel snijden met een zaagblad
Om naar links te vellen, duwt u de onderkant van de boom naar rechts.

Dunne bomen en struiken omhakken.
Beweeg het product van links naar rechts.
Veel bomen in één beweging omhakken.
Voor groepen dunne bomen: (Afb. 72)

Zaag de buitenste bomen hoog af.
Zaag de buitenste bomen tot de juiste hoogte af.
Zaag vanaf het midden. Als u geen toegang tot het midden kunt krijgen, zaagt u de buitenste bomen hoog af en laat u ze vallen. Dit vermindert het risico dat het zaagblad vast komt te zitten.

Gras trimmen met een trimmerkop
Om het gras te trimmen

Houd de trimmerkop onmiddellijk boven de grond in een hoek. Duw de trimmerdraad niet in het gras. (Afb. 73)
Verminder de lengte van de trimmerdraad met 10-12 cm.
Verlaag het motortoerental om het risico op schade aan planten te verminderen.
Gebruik 80% gas wanneer u gras in de buurt van objecten snijdt. (Afb. 74)

Gras ruimen met een grasmes

Grasmessen en grastrimmers mogen niet worden gebruikt op houtachtige stengels.
Een grasmes wordt gebruikt voor alle soorten hoog of grof gras.
Het gras wordt afgesneden met een zijwaartse, zwaaiende beweging, waarbij de beweging van rechts naar links de ruimende slag is en de beweging van links naar rechts de teruggaande slag. Laat de linkerzijde van het blad (tussen 8 en 12 uur) het snijden doen.

Als het blad naar links is gekanteld bij het ruimen van gras, zal het gras in een lijn verzamelen, waardoor het gemakkelijker te verzamelen is, bijvoorbeeld door te harken.
Probeer ritmisch te werken. Sta stevig met uw voeten uit elkaar. Ga na de teruggaande slag vooruit en sta weer stevig.
Laat de steunkap lichtjes tegen de grond rusten. Het wordt gebruikt om het blad te beschermen tegen het raken van de grond.
Verminder het risico dat materiaal rond het blad wikkelt door altijd op vol gas te werken en het eerder gesneden materiaal te vermijden tijdens de teruggaande slag.
Stop de motor, maak het harnas los en plaats de machine op de grond voordat u begint met het verzamelen van het gesneden materiaal.

Het gras snijden

Zorg ervoor dat de trimmerdraad evenwijdig aan de grond loopt wanneer u het gras snijdt. (Afb. 75)
Duw de trimmerkop niet op de grond. Dit kan schade aan het product veroorzaken.
Beweeg het product van links naar rechts wanneer u gras snijdt. Gebruik de volle snelheid. (Afb. 76)

Het gras vegen
De luchtstroom van de roterende trimmertouw kan worden gebruikt om gemaaid gras uit een gebied te verwijderen.

Houd de trimmerkop en het trimmertouw parallel aan de grond en boven de grond.
Geef vol gas.
Beweeg de trimmerkop van links naar rechts en veeg het gras.

Reinig de kap van de trimmerkop telkens wanneer u nieuw trimmertouw monteert om onevenwichtigheid en trillingen in de handgrepen te voorkomen. Controleer ook de andere onderdelen van de trimmerkop en reinig deze indien nodig.

Onderhoud

Inleiding

Lees en begrijp het veiligheidshoofdstuk voordat u onderhoud aan het product uitvoert.

Om onbedoeld starten te voorkomen, verwijdert u de bougiestekker van de bougie voordat u onderhoud aan het product uitvoert.

Onderhoudsschema

Onderhoud	Dagelijks	Wekelijks	Maandelijks
Reinig het buitenoppervlak.	X
Controleer de kabelboom op beschadigingen.	X
Controleer de ophangring op beschadigingen.	X
Controleer de gashendelvergrendeling en de gashendel. Zie De gashendelvergrendeling controleren.	X
Zorg ervoor dat het snijhulpstuk niet draait bij stationair toerental.	X
Controleer de stopschakelaar. Zie De stopschakelaar controleren.	X
Controleer de beschermkap van het snijhulpstuk op beschadigingen en scheuren.	X
Zorg ervoor dat het grasmes is uitgelijnd met het midden. Zorg ervoor dat het grasmes scherp is en dat het mes of het middengat niet is beschadigd.	X
Controleer de trimmerkop op beschadigingen en scheuren. Vervang deze als deze is beschadigd.	X
Controleer de handgreep en het stuur op beschadigingen en zorg ervoor dat ze correct zijn bevestigd.	X
Draai bij snijhulpstukken met een steunkap de borgschroef volledig vast.	X
Draai bij snijhulpstukken met een borgmoer de borgmoer volledig vast.	X
Controleer de transportbescherming op schade en zorg ervoor dat deze correct kan worden bevestigd.	X
Controleer de motor, de brandstoftank en de brandstofleidingen op lekkage.	X
Reinig het luchtfilter. Vervang het indien nodig.	X
Draai moeren en schroeven aan.	X
Controleer het brandstoffilter op verontreiniging en de brandstofslang op scheuren en andere beschadigingen. Vervang het indien nodig.	X
Controleer alle kabels en aansluitingen.	X
Controleer de starter en het starterkoord op beschadigingen.		X
Controleer de trillingsdempende elementen op beschadigingen en scheuren.		X
Controleer de bougie. Zie De bougie controleren.		X
Reinig het koelsysteem.		X
Zorg ervoor dat het kegeltandwiel voor ¾ is gevuld met vet.		X
Reinig het buitenoppervlak van de carburateur en het gebied eromheen.		X
Reinig de bougie. Verwijder de bougie en controleer de elektrodenafstand. Stel de elektrodenafstand af op 0,5 mm of vervang de bougie indien nodig. Zorg ervoor dat de bougie is gemonteerd met een onderdrukker.		X
Reinig of vervang het vonkenvangerscherm op de uitlaatdemper.		X
Controleer de koppeling, de koppelingsveren en de koppelingscilinder op slijtage. Vervang het indien nodig.			X
Vervang de bougie. Zorg ervoor dat de bougie is gemonteerd met een onderdrukker.			X
Smeer de aandrijfas.^{^[1]}			X
Zorg ervoor dat de veiligheidsontgrendeling op de kabelboom niet is beschadigd en correct werkt.			X
Controleer en reinig het vonkenvangerscherm op de uitlaatdemper.			X

[1] Met een interval van 6 maanden.

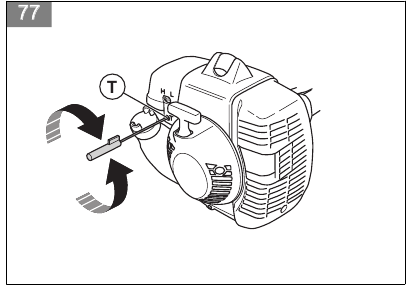

Het stationair toerental aanpassen
Uw Husqvarna-product is gemaakt volgens specificaties die schadelijke emissies verminderen.

Zorg ervoor dat het luchtfilter schoon is en dat het luchtfilterdeksel op het product is bevestigd.
Draai de stationair toerental schroef (T) met de klok mee totdat het snijhulpstuk begint te draaien. (Afb. 77)
Draai de stationair toerental schroef (T) tegen de klok in totdat het snijhulpstuk stopt.

Het stationair toerental is correct wanneer de motor in alle standen soepel loopt. Het stationair toerental moet lager zijn dan de snelheid waarop het snijhulpstuk begint te draaien.

Opmerking: Raadpleeg de Technische gegevens voor het aanbevolen stationair toerental.

Als het snijhulpstuk niet stopt wanneer u het stationair toerental aanpast, neem dan contact op met uw servicehandelaar. Gebruik het product niet totdat het correct is afgesteld of gerepareerd.

De startsnelheid aanpassen

Pas het stationair toerental toe.
Duw de startgashendelvergrendeling in. Zie De gashendelvergrendeling controleren.
Als de startsnelheid minder dan 4000 tpm is, draai dan aan de afstelschroef (A) totdat het snijhulpstuk draait. Draai de afstelschroef nog 1/2 slag. (Afb. 78)
Als de startsnelheid te hoog is, draai dan de afstelschroef (A) tegen de klok in totdat het snijhulpstuk stopt. Draai de afstelschroef nog 1/2 slag.

De uitlaatdemper controleren

Gebruik geen product met een beschadigde uitlaatdemper of een uitlaatdemper in slechte staat.

Gebruik het product niet als het vonkenvangerscherm op de uitlaatdemper ontbreekt of beschadigd is. WAARSCHUWING: Een gebruikte uitlaatdemper/vonkenvanger en het montagevlak van de vonkenvanger kunnen afzettingen van verbrandingsdeeltjes op de oppervlakken bevatten die kankerverwekkend kunnen zijn. Om huidcontact en inademing van dergelijke deeltjes bij het reinigen en/of onderhouden van de vonkenvanger te voorkomen, moet u altijd:

handschoenen dragen;
reinigen en/of onderhouden in een goed geventileerde ruimte;
geen perslucht gebruiken om het vonkenvangerscherm te reinigen;
een staalborstel gebruiken en van uw lichaam af borstelen bij het reinigen van de vonkenvanger.

Controleer de uitlaatdemper op beschadigingen.
Zorg ervoor dat de uitlaatdemper correct is bevestigd aan het product. (Fig. 79)
Als uw product een speciaal vonkenvangerscherm heeft, reinig dan het vonkenvangerscherm wekelijks.
Vervang een beschadigd vonkenvangerscherm. (Fig. 80)

Opmerking: verwijder de uitlaatdemper niet van het product.

Als het vonkenvangerscherm geblokkeerd is, wordt het product te heet en dit veroorzaakt schade aan de cilinder en zuiger.

Het koelsysteem reinigen

Een vuil of verstopt koelsysteem kan het product te heet maken, wat schade aan het product kan veroorzaken.

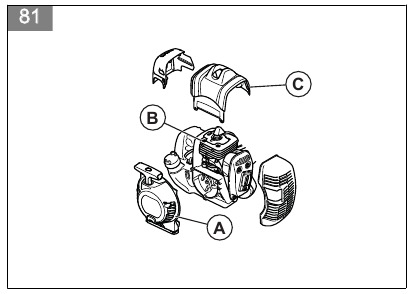

De onderdelen van het koelsysteem zijn de luchtinlaat op de starter (A), de koelribben op de cilinder (B) en de cilinderafdekking (C).

Reinig het koelsysteem wekelijks met een borstel of vaker als dat nodig is. (Fig. 81)
Zorg ervoor dat het koelsysteem niet vuil of verstopt is.

De kegeltandwielkast smeren

Verwijder de snijuitrusting.
Plaats het product met de smeerplug in de hoogste stand.
Verwijder de smeerplug. (Fig. 82)
Kijk in het gat van de smeerplug en draai de aandrijfas. Het vetniveau (A) moet gelijk zijn aan de bovenkant van de tandwieltanden (B). (Fig. 83)
Als het vetniveau te laag is, vul de kegeltandwielkast dan met Husqvarna-vet voor kegeltandwielkasten. Vul langzaam en draai de aandrijfas terwijl u het vet voor kegeltandwielkasten aanbrengt, stop op het juiste niveau (B).

Een onjuiste hoeveelheid vet kan schade aan de kegeltandwielkast veroorzaken.
Installeer de smeerplug.

Luchtfilter
Verwijder stof en vuil van het luchtfilter om het schoon te houden en deze problemen te voorkomen:

Storingen in de carburateur.
Problemen bij het starten van het product.
Verlies van motorvermogen.
Verhoogde slijtage van motoronderdelen.
Te hoog brandstofverbruik.

Het luchtfilter reinigen
Reinig het luchtfilter regelmatig van vuil en stof. Dit voorkomt storingen in de carburateur, startproblemen, verlies van motorvermogen, slijtage van motoronderdelen en meer brandstofverbruik dan normaal.

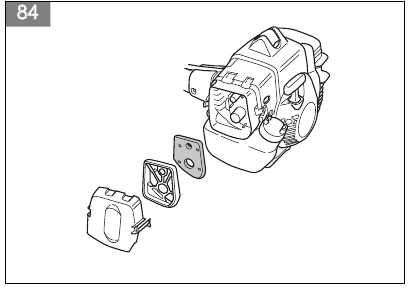

(Fig. 84)

Reinig het luchtfilter om de 25 uur, of vaker als u het product gebruikt in omstandigheden met veel stof.

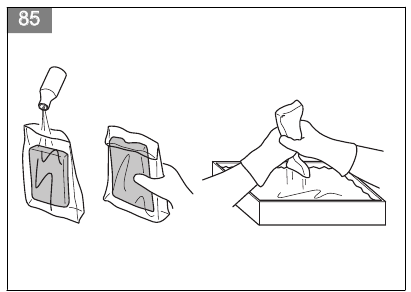

Olie aanbrengen op het schuimluchtfilter

Gebruik altijd speciale Husqvarna-luchtfilterolie. Gebruik geen andere soorten olie.

Draag beschermende handschoenen.

De luchtfilterolie kan huidirritatie veroorzaken.

Plaats het schuimluchtfilter in een plastic zak.
Doe de olie in de plastic zak.
Wrijf over de plastic zak om de olie gelijkmatig over het schuimluchtfilter te verdelen.
Duw de ongewenste olie uit het schuimluchtfilter terwijl het in de plastic zak zit. (Fig. 85)

De tweedelige as smeren

Breng na elke 30 bedrijfsuren vet aan op het uiteinde van de aandrijfas. (Fig. 86)

De bougie controleren

Gebruik de aanbevolen bougie. Raadpleeg Technische gegevens. Een onjuiste bougie kan schade aan het product veroorzaken.

Als het product niet gemakkelijk te starten of te bedienen is of als het product niet correct werkt bij stationair toerental, controleer de bougie dan op ongewenste materialen. Om het risico op ongewenst materiaal op de bougie-elektroden te verminderen, voert u deze stappen uit:
1. zorg ervoor dat het stationaire toerental correct is afgesteld.
2. zorg ervoor dat het brandstofmengsel correct is.
3. zorg ervoor dat het luchtfilter schoon is.
Reinig de bougie als deze vuil is.
Zorg ervoor dat de elektrodenafstand correct is. Raadpleeg Technische gegevens. (Fig. 87)
Vervang de bougie maandelijks of vaker indien nodig.

Het zaagblad slijpen

Stop de motor. Draag beschermende handschoenen.

Raadpleeg de instructies die bij het blad worden geleverd om het blad correct te slijpen.

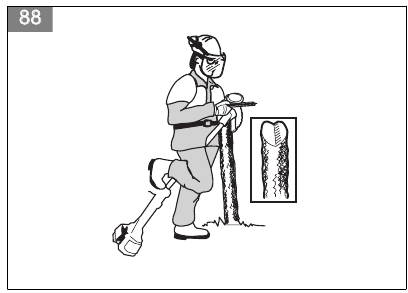

Zorg ervoor dat het product en het blad voldoende ondersteuning hebben wanneer u het slijpt. (Afb. 88)
Gebruik een ronde vijl van 5,5 mm (7/32 inch) met een vijlhouder. (Afb. 89)
Houd de vijl in een hoek van 15°.
Slijp de ene tand van het zaagblad naar rechts en de volgende tand naar links, zie de afbeelding. (Afb. 90)

Opmerking: Slijp de randen van de tanden met een platte vijl als het blad zwaar versleten is. Ga verder met slijpen met een ronde vijl.

Slijp alle randen gelijkmatig om het blad in evenwicht te houden.
Stel de bladset in op 1 mm (0,04 inch) met het aanbevolen instelgereedschap. Raadpleeg de instructies die bij het blad worden geleverd. (Afb. 91)

Gooi een beschadigd blad altijd weg. Probeer een verbogen of verdraaid blad niet recht te maken en opnieuw te gebruiken

Problemen oplossen

De motor start, maar valt weer uit

Te onderzoeken onderdeel van het product	Mogelijke oorzaak	Actie
Brandstoftank	Onjuist brandstoftype.	Tap de brandstoftank af en vul met de juiste brandstof.
Carburateur	Het stationair toerental is niet correct.	Neem contact op met uw servicehandelaar.
Luchtfilter	Verstopt luchtfilter.	Reinig of vervang het luchtfilter.
Brandstoffilter	Verstopt brandstoffilter.	Vervang het brandstoffilter.

De motor start niet

Controleren	Mogelijke oorzaak	Procedure
Stopknop.	De stopknop staat in de stopstand.	Zet de stopknop in de startstand.
Startpalnokken.	De startpalnokken kunnen niet vrij bewegen.	Verwijder de startkap en maak schoon rond de startpalnokken.
Startpalnokken.	De startpalnokken kunnen niet vrij bewegen.	Laat een erkende serviceagent u helpen.
Brandstoftank.	Onjuist brandstoftype.	Tap de brandstoftank af en vul met de juiste brandstof.
Bougie.	De bougie is vuil of nat.	Zorg ervoor dat de bougie droog en schoon is.
	De elektrodenafstand van de bougie is onjuist.	Reinig de bougie. Zorg ervoor dat de elektrodenafstand correct is. Zorg ervoor dat de bougie een onderdrukker heeft.
	De elektrodenafstand van de bougie is onjuist.	Raadpleeg de technische gegevens voor de juiste elektrodenafstand.
	De bougie zit los.	Draai de bougie vast.

Transport, opslag en verwijdering

Transport en opslag

Zorg er bij opslag en transport van het product en de brandstof voor dat er geen lekken of dampen zijn. Vonken of open vuur, bijvoorbeeld van elektrische apparaten of boilers, kunnen brand veroorzaken.
Gebruik altijd goedgekeurde containers voor de opslag en het transport van brandstof.
Maak de brandstof- en kettingolietanks leeg vóór transport of langdurige opslag. Gooi de brandstof en kettingolie weg op een geschikte afvoerlocatie.
Gebruik de transportbescherming op het product om letsel of schade aan het product te voorkomen. Een zaagketting die niet beweegt, kan ook ernstig letsel veroorzaken.
Verwijder de bougiedop van de bougie en activeer de kettingrem.
Maak het product veilig vast tijdens transport.

Verwijdering

Volg de plaatselijke recyclingvoorschriften en toepasselijke regelgeving.
Gooi alle chemicaliën, zoals motorolie of brandstof, weg bij een servicecentrum of op een geschikte afvoerlocatie.
Wanneer het product niet meer in gebruik is, stuurt u het naar een Husqvarna-dealer of gooit u het weg op een recyclinglocatie.

Technische gegevens

Technische gegevens

	135R	336FR
Motor
Cilinderinhoud, cm³	34,6	34,6
Stationair toerental, rpm	2900	2900
Toerental van de uitgaande as, rpm	8220	8220
Maximaal motorvermogen volgens ISO 8893, kW/pk bij rpm	1,3/1,7 bij 8400	1,3/1,7 bij 8400
Katalysatoruitlaatdemper	Ja	Ja
Ontstekingssysteem
Bougie	Champion RCJ 6Y	Champion RCJ 6Y
Elektrodenafstand, mm	0,5	0,5
Brandstof- en smeersysteem
Brandstoftankinhoud, l/cm³	0,6/600	0,6/600
Gewicht
Gewicht, kg	6,8	7,0
Geluidsniveau ^{^[2]}
Geluidsvermogensniveau, gemeten dB(A)	112	112
Geluidsvermogensniveau, gegarandeerd L_WA dB(A)	113	113
Geluidsniveaus ^{^[3]} Equivalent geluidsdrukniveau aan het oor van de gebruiker, gemeten volgens EN ISO 11806 en ISO 22868, dB(A):
Uitgerust met trimmerkop (origineel)	97	98
Uitgerust met grasmes (origineel)	98	98
Uitgerust met zaagblad (origineel)	-	97
Trillingsniveaus ^{^[4]} Equivalent trillingsniveau (a_hv_,eq) bij handgrepen, gemeten volgens EN ISO 11806 en ISO 22867, m/s²
Uitgerust met trimmerkop (origineel), links/rechts	2.4/2.1	2.3/2.2
Uitgerust met grasmes (origineel), links/rechts	2.9/2.5	2.8/2.5
Uitgerust met zaagblad (origineel), links/rechts	-	3.7/2.7

[2] Geluidsemissies in de omgeving gemeten als geluidsvermogen (L_WA) in overeenstemming met EC-richtlijn 2000/14/EC. Het gerapporteerde geluidsvermogensniveau voor de machine is gemeten met het originele snijopzetstuk dat het hoogste niveau geeft. Het verschil tussen gegarandeerd en gemeten geluidsvermogen is dat het gegarandeerde geluidsvermogen ook de spreiding in het meetresultaat en de variaties tussen verschillende machines van hetzelfde model omvat volgens Richtlijn 2000/14/EC.

[3] De gerapporteerde gegevens voor het equivalente geluidsdrukniveau voor de machine hebben een typische statistische spreiding (standaarddeviatie) van 1 dB(A).

[4] De gerapporteerde gegevens voor het equivalente trillingsniveau hebben een typische statistische spreiding (standaarddeviatie) van 1 m/s².

Accessoires

Goedgekeurde accessoires	Type accessoire	Beschermkap voor snij-inrichting, art. nr.
Middengat in messen/frezen, Ø 25,4 mm
Schroefdraad uitgaande as M12
Grasmes/graskantensnijder	Multi 255-3 (Ø 255 3 tanden)	537 33 16-05
	Grass 255-4 (Ø 255 4 tanden)	537 33 16-05
	Multi 275-4 (Ø 275 4 tanden)	537 33 16-05
	Multi 300-3 (Ø 300 3 tanden)	537 33 16-05
Zaagblad	Scarlet 200-22 (Ø 200 22 tanden)	537 33 16-05 / 537 34 94-01
Kunststof messen	Tricut Ø 300 mm (afzonderlijke messen hebben onderdeelnummer 531 01 77-15)	537 33 16-05 / 537 34 94-01
Trimmerkop	T35, T35x (Ø 2,4 - 3,0 mm draad)	537 33 16-05 / 537 34 94-01
	S35 (Ø 2,4 - 3,0 mm draad)	537 33 16-05 / 537 34 94-01
	T45x (Ø 2,7 - 3,3 mm draad)	537 33 16-05 / 537 34 94-01
	Auto 55 (Ø 2,7 - 3,3 mm draad)	537 33 16-05 / 537 34 94-01
	Trimmy S II (Ø 2,4 - 3,3 mm draad)	537 33 16-05 / 537 34 94-01
	Alloy (Ø 2,0 - 3,3 mm draad)	537 33 16-05 / 537 34 94-01
Steunkap	503 89 01-02

Tri Cut

S35

Auto 55

Alloy

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Husqvarna 135R, 336FR Handleiding
