Worx WX255L Handleiding

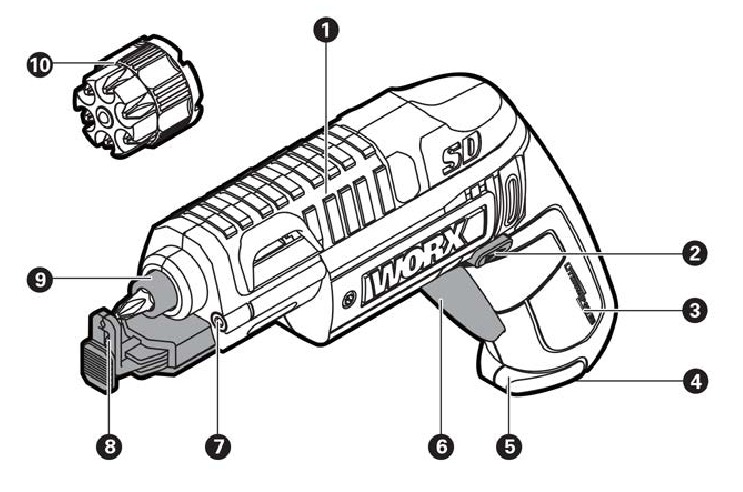

Overzicht

1. SCHUIFDEKSEL
2. BEDIENING VOORUIT/ACHTERUIT DRAAIEN
3. ZACHTE HANDGREEP
4. OPLAADINDICATOR
5. OPLAADCONTACT
6. AAN/UIT-SCHAKELAAR
7. LED-LAMPJE
8. SCHROEFHOUDER
9. SPANBOOR
10. BIT-CASSETTE

Niet alle afgebeelde of beschreven accessoires zijn inbegrepen bij de standaardlevering.

TECHNISCHE GEGEVENS

Oplader ingang	100-240V- 50/60Hz 190mA
Oplader uitgang	4.2V 500mA
Nominale spanning	4V Max*
Oplader ingangsvermogen	3W
Batterijcapaciteit	1.5 Ah
Batterijtype	lion
Batterijmodelnr.	ISR18650
Nullasttoerental	230/min
Maximumkoppel	27 in.lbs
Gewicht machine	1.1 lbs
Beschermingsklasse oplader	/II
Oplaadtijd	5 uur (ong.)

* Spanning gemeten zonder belasting. De initiële batterijspanning bereikt maximaal 4 volt. De nominale spanning is 3,6 volt.

ACCESSOIRES

Schroevendraaierbit (PHI, PH2, SL4, SL6. sol, SQ2) 6
Cassette 1
Oplader 1
Wij raden u aan uw accessoires aan te schaffen in dezelfde winkel waar u het gereedschap hebt gekocht. Gebruik accessoires van goede kwaliteit die zijn gemarkeerd met een bekende merknaam. Kies het type in overeenstemming met de werkzaamheden die u wilt uitvoeren. Raadpleeg de accessoireverpakking voor meer informatie. Het winkelpersoneel kan u helpen en adviseren.

Bepaald stof dat wordt gecreëerd door elektrisch schuren, zagen, slijpen, boren en andere bouwactiviteiten bevat chemicaliën die in de staat Californië bekend staan als veroorzakers van kanker, geboorteafwijkingen of andere reproductieve schade. Enkele voorbeelden van deze chemicaliën zijn:

• Lood uit verf op loodbasis;
• Kristallijn silica uit bakstenen en cement en andere metselwerkproducten en
• Arseen en chroom uit chemisch behandeld hout.

Uw risico van deze blootstellingen varieert, afhankelijk van hoe vaak u dit type werk doet. OM uw blootstelling aan deze chemicaliën te verminderen:

• Werk in een goed geventileerde ruimte, en
• Werk met goedgekeurde veiligheidsuitrusting, zoals stofmaskers die speciaal zijn ontworpen om microscopische deeltjes uit te filteren.

  Dit product kan lood, ftalaat of andere chemicaliën bevatten die in de staat Californië bekend staan als veroorzakers van kanker, geboorteafwijkingen en andere reproductieve schade. Was uw handen na gebruik.

ALGEMENE VEILIGHEIDSWAARSCHUWINGEN VOOR ELEKTRISCH GEREEDSCHAP

Lees alle veiligheidswaarschuwingen en instructies. Het niet opvolgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.
Bewaar alle waarschuwingen en instructies voor toekomstig gebruik.

De term elektrisch gereedschap in de waarschuwingen verwijst naar uw elektrische gereedschap dat op het elektriciteitsnet werkt (met snoer) of op batterijen werkt (zonder snoer).

1. VEILIGHEID WERKOMGEVING

1. Houd het werkgebied schoon en goed verlicht. Rommelige of donkere gebieden nodigen uit tot ongelukken.
2. Gebruik geen elektrisch gereedschap in explosieve omgevingen, zoals in de buurt van ontvlambare vloeistoffen, of Elektrisch gereedschap creëert vonken die het stof of de dampen kunnen ontsteken.
3. Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap. Afleidingen kunnen ertoe leiden dat u de controle verliest.

2. ELEKTRISCHE VEILIGHEID

1. Stekkers van elektrisch gereedschap moeten overeenkomen met het stopcontact. Wijzig de stekker nooit op welke manier dan ook. Gebruik GEEN adapterstekkers bij geaard elektrisch gereedschap. Ongemodificeerde stekkers en bijpassende stopcontacten verminderen het risico op elektrische schokken.
2. Vermijd contact met geaarde oppervlakken zoals radiators, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.
3. Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat een elektrisch gereedschap binnendringt, verhoogt het risico op elektrische schokken.
4. Maak geen misbruik van het snoer. Gebruik het snoer nooit om het elektrische gereedschap te dragen, te trekken of los te koppelen. Houd het snoer uit de buurt van hitte. olie. scherpe randen of bewegende delen. Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken.

5. Wanneer u een elektrisch gereedschap buitenshuis gebruikt, gebruik dan een verlengsnoer dat geschikt is voor gebruik buitenshuis en is gemarkeerd met "W-A" of Het gebruik van een snoer dat geschikt is voor gebruik buitenshuis vermindert het risico op elektrische schokken.
6. Als het gebruik van een elektrisch apparaat op een vochtige plaats onvermijdelijk is, gebruik dan een stroomvoorziening die is beveiligd met een aardlekschakelaar (GFCI). Het gebruik van een aardlekschakelaar vermindert het risico op elektrische schokken.

3. PERSOONLIJKE VEILIGHEID

1. Blijf alert. let op wat u doet en gebruik uw gezond verstand bij het bedienen van elektrisch gereedschap. Gebruik GEEN elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid tijdens het bedienen van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
2. gebruik persoonlijke beschermingsmiddelen. Draag een oogbescherming. Beschermingsmiddelen zoals een stofmasker, antislip veiligheidsschoenen, een veiligheidshelm of gehoorbescherming die worden gebruikt voor de juiste omstandigheden, verminderen persoonlijk letsel.
3. Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u verbinding maakt met de stroombron en/of de batterij, het gereedschap oppakt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het inschakelen van elektrisch gereedschap dat de schakelaar aan heeft, nodigt uit tot ongelukken.

4. Verwijder een verstelsleutel of moersleutel voordat u het elektrische gereedschap inschakelt. Een moersleutel of een sleutel die aan een roterend onderdeel van het elektrische gereedschap is bevestigd, kan leiden tot persoonlijk letsel.
5. Reik NIET te ver. Zorg te allen tijde voor een goede basis en evenwicht. Dit zorgt voor een betere controle over het elektrische gereedschap in onverwachte situaties. Kleed u correct. Draag geen losse kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende delen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende delen.
6. Als er apparaten zijn voorzien voor de aansluiting van stofafzuigings- en opvangvoorzieningen, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van stofafzuiging kan stofgerelateerde gevaren verminderen.

4. GEBRUIK EN ONDERHOUD VAN ELEKTRISCH GEREEDSCHAP

1. Forceer het elektrische gereedschap NIET. gebruik het juiste elektrische gereedschap voor uw toepassing. Het juiste elektrische gereedschap zal het werk beter en veiliger doen met de snelheid waarvoor het is ontworpen.
2. Gebruik het elektrische gereedschap niet als de schakelaar het niet in- en uitschakelt. Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
3. Koppel de stekker los van de stroombron en/of de batterij van het elektrische gereedschap voordat u aanpassingen maakt. accessoires vervangen. of elektrisch gereedschap opbergen. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico van onbedoeld starten van het elektrische gereedschap.

4. Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen en laat personen die niet bekend zijn met het elektrische gereedschap of deze instructies het elektrische gereedschap niet bedienen. Elektrisch gereedschap is gevaarlijk in handen van ongetrainde gebruikers.
5. elektrisch gereedschap. Controleer op verkeerde uitlijning of vastlopen van bewegende delen, breuk van onderdelen en andere omstandigheden die de werking van het elektrische gereedschap kunnen beïnvloeden. Als het beschadigd is. laat het elektrische gereedschap voor gebruik repareren. Veel ongevallen worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
6. Houd snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap met scherpe snijranden loopt minder snel vast en is gemakkelijker te controleren.
7. gebruik het elektrische gereedschap, accessoires en gereedschapsbits enz. in overeenstemming met deze instructies en op de manier die bedoeld is voor het betreffende type elektrische gereedschap. rekening houdend met de werkomstandigheden en het uit te voeren werk. Het gebruik van het elektrische gereedschap voor andere bewerkingen dan die waarvoor het bedoeld is, kan leiden tot een gevaarlijke situatie.
8. gebruik klemmen of een andere praktische manier om het werkstuk aan een stabiel platform te bevestigen en te ondersteunen.
9. Het werk vasthouden met de hand of tegen uw lichaam maakt het instabiel en kan leiden tot verlies van controle.

5. GEBRUIK EN ONDERHOUD VAN ACCUGEREEDSCHAP

1. Laad alleen op met de oplader die door de fabrikant is gespecificeerd. Een oplader die geschikt is voor één type batterijpakket kan brandgevaar opleveren bij gebruik met een ander batterijpakket.
2. gebruik elektrisch gereedschap alleen met specifiek daarvoor bestemde batterijpakketten. Het gebruik van andere batterijpakketten kan een risico op letsel en brand veroorzaken.
3. Wanneer het batterijpakket niet in gebruik is. houd het uit de buurt van andere metalen voorwerpen, paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen. die een verbinding van de ene aansluiting naar de andere kunnen maken. Het kortsluiten van de batterijaansluitingen kan brandwonden of brand veroorzaken.

4. Onder misbruikomstandigheden kan er vloeistof uit de batterij worden gespoten; Vermijd contact. Als er per ongeluk contact optreedt, spoel dan met water. Als er vloeistof in de ogen komt, zoek dan ook medische hulp. Vloeistof die uit de batterij wordt gespoten, kan irritatie of brandwonden veroorzaken.

6. ONDERHOUD

1. Laat uw elektrische gereedschap onderhouden door een gekwalificeerde reparateur die alleen identieke vervangingsonderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het elektrische gereedschap wordt gehandhaafd.

VEILIGHEIDSWAARSCHUWINGEN SCHROEVENDRAAIER

1. Houd elektrisch gereedschap vast bij geïsoleerde grijpvlakken, waarbij u een bewerking uitvoert waarbij het bevestigingsmiddel in contact kan komen met verborgen Bevestigingsmiddelen die in contact komen met een "stroomvoerende" draad kunnen blootgestelde metalen delen van het elektrische gereedschap "stroomvoerend" maken en de bediener een elektrische schok geven.

ALGEMENE VEILIGHEIDSWAARSCHUWINGEN VOOR UW BATTERIJLADER

Dit product kan lood, ftalaat of andere chemicaliën bevatten waarvan de staat Californië weet dat ze kanker, geboorteafwijkingen en andere reproductieve schade veroorzaken. Was uw handen na gebruik.

VEILIGHEIDSINSTRUCTIES VOOR BATTERIJ

1.
   Risico op brand en brandwonden. Niet demonteren, verhitten boven 100 °C (212 °F) of verbranden. Stel cellen of batterijen niet bloot aan hitte of vuur. Vermijd opslag in direct zonlicht.
2. Gooi gebruikte batterijen onmiddellijk weg.. Wanneer u secundaire cellen of batterijen weggooit, houd dan cellen of batterijen van verschillende elektrochemische systemen gescheiden van elkaar.
3. Houd batterijen buiten bereik van kinderen en in de originele verpakking totdat u ze gaat gebruiken.
4. Stop batterijen nooit in uw mond. Neem bij inslikken contact op met uw arts of plaatselijk antigifcentrum.
5.
   De batterij die in dit apparaat wordt gebruikt, kan brand of chemische brandwonden veroorzaken als deze verkeerd wordt behandeld. Vervang de batterij alleen door (WORX). Het gebruik van een andere batterij kan brand of explosie veroorzaken
6.
   Gebruik geen zichtbaar beschadigde accu of apparaat, indien van toepassing.
7.
   Wijzig of probeer het apparaat of de accu niet te repareren, indien van toepassing.
8. BATTERIJ MOET WORDEN GERECYCLEERD
9. Sluit een cel of batterij niet kort. Bewaar cellen of batterijen niet lukraak in een doos of lade waar ze elkaar kunnen kortsluiten of kortgesloten kunnen worden door geleidende materialen.
10. Stel cellen of batterijen niet bloot aan mechanische schokken.
11. Houd cellen en batterijen schoon en droog. Veeg de cel- of batterijpolen schoon met een schone, droge doek als ze vuil worden.
12. Houd secundaire cellen en batterijen niet opgeladen wanneer ze niet in gebruik zijn.

13. Bewaar de originele documentatie over cellen en batterijen voor toekomstig gebruik.
    Gebruik altijd de juiste oplader en raadpleeg de instructies van de fabrikant of de handleiding van de apparatuur voor de juiste oplaadinstructies.
14. Indien mogelijk, verwijder de batterij uit de apparatuur wanneer deze niet in gebruik is.
15. Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u hem op de accu aansluit, oppakt of het apparaat draagt. Het dragen van het apparaat met uw vinger op de schakelaar of het bekrachtigen van het apparaat met de schakelaar erop nodigt uit tot ongelukken.
16. Gebruik geen andere oplader dan die welke specifiek is geleverd voor gebruik met de apparatuur. Secundaire cellen en batterijen moeten voor gebruik worden opgeladen.

SYMBOOL

	Kijk niet rechtstreeks in het gereedschap. Bij het verwisselen van het gereedschapsinzetstuk kan deze naar voren worden uitgeworpen.
	Om het risico op letsel te verminderen, moet de gebruiker de instructiehandleiding lezen
	Waarschuwing
	Dubbele isolatie
	Oogbescherming dragen
	Oorbescherming dragen
	Stofmasker dragen
	Niet verbranden
	Niet blootstellen aan regen of water
	Beschermende handschoenen dragen
	Alleen voor gebruik binnenshuis
	Zekering T 1A trage zekering met een nominale stroom van 1A
	De uitgangsstekker heeft een positieve middenpool en een negatieve buitenpool
	Gebruik geen dubbele bit

GEBRUIKSAANWIJZING

OPMERKING: Lees voor gebruik van het gereedschap de gebruiksaanwijzing zorgvuldig door.

ACTIE	AFBEELDING
VOOR GEBRUIK

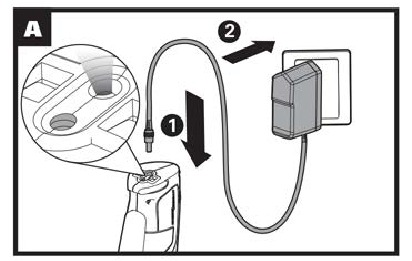

De batterij opladen OPMERKING: Maximaliseer de prestaties van de batterij Vóór het eerste gebruik moet de batterij 5 uur worden opgeladen om de batterijcapaciteit volledig te benutten. Wanneer de batterij volledig is opgeladen, wordt het lampje groen.	Zie Afb. A
MONTAGE EN AFSTELLING

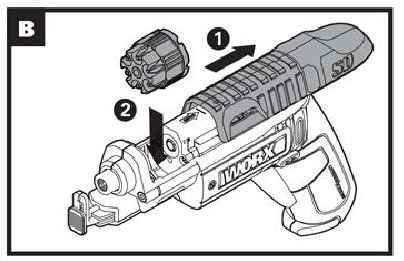

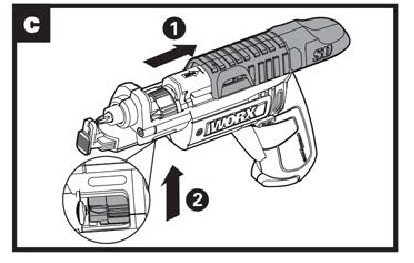

Bitpatroon plaatsen en verwijderen	Zie Afb. B, C

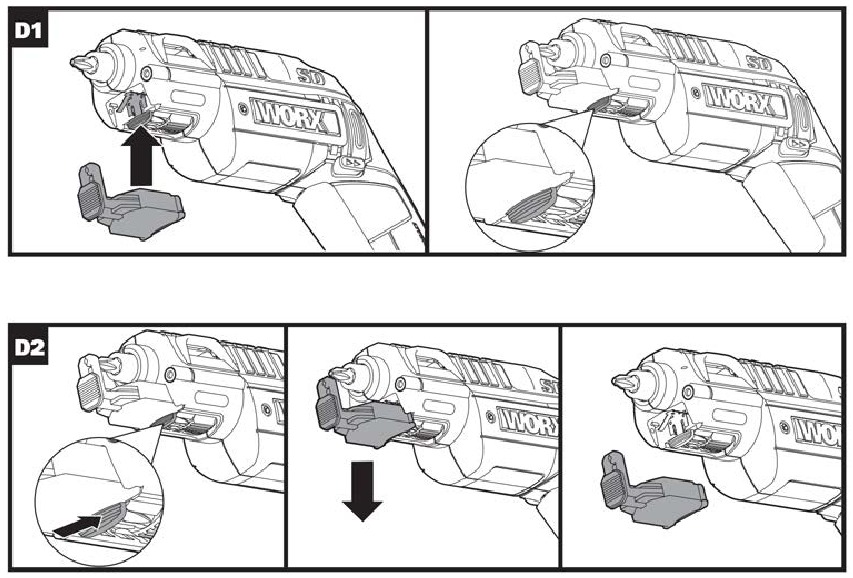

Schroefhouder monteren en verwijderen	Zie Afb. D1, D2

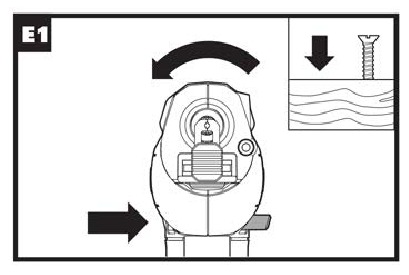

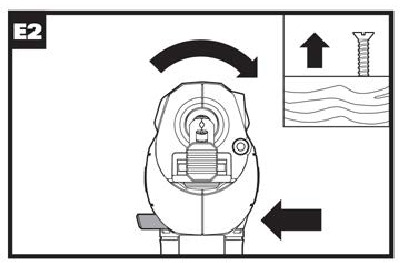

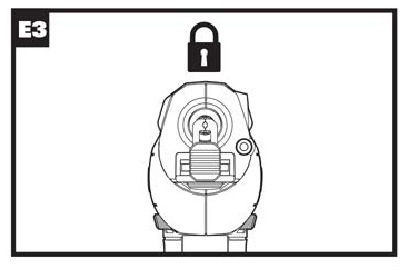

Vooruit/Achteruit/Vergrendelen Verander nooit de draairichting wanneer de boorkop draait, wacht tot deze gestopt is!	Zie Afb. E1,E2, E3
BEDIENING

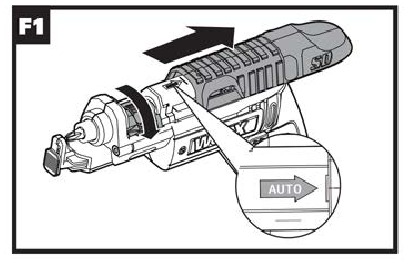

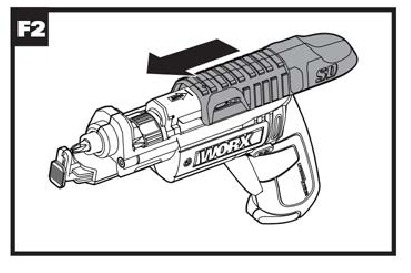

Een bit selecteren	Zie Afb. F1, F2

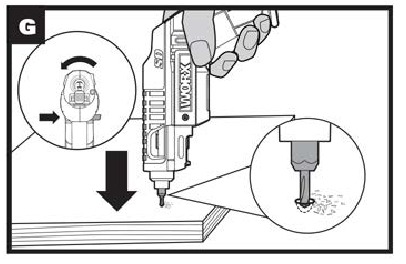

Een geleidegat boren	Zie Afb. G

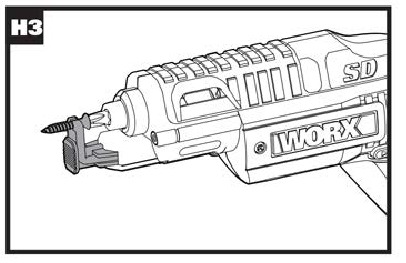

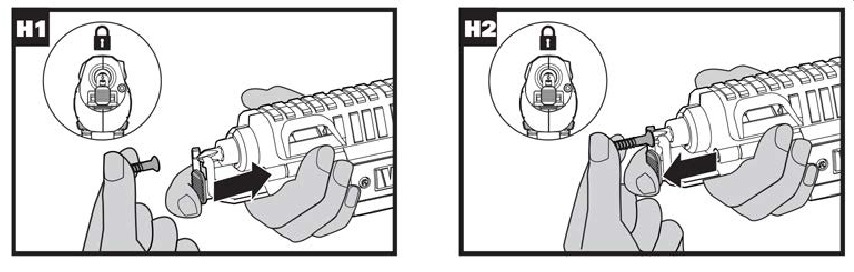

Schroef monteren	Zie Afb. H1, H2,H3

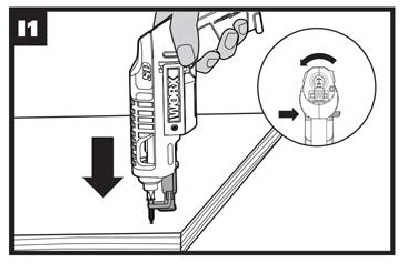

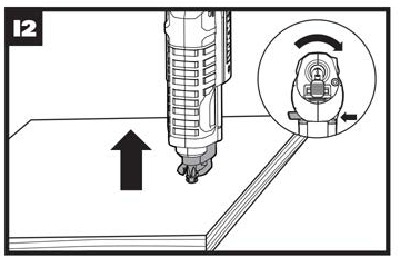

Schroef vast- en losdraaien	Zie Afb. I1, I2

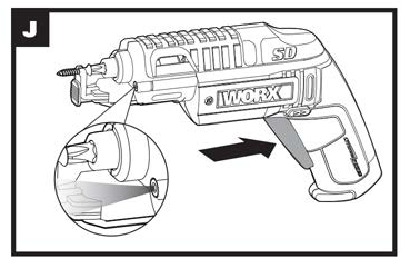

De aan/uit-schakelaar bedienen Niet langdurig op lage snelheid werken, omdat er intern overmatige hitte wordt geproduceerd.	Zie Afb. J
LED-lichtindicator	Zie Afb. J
Automatische spilvergrendeling OPMERKING: Wanneer de schuifdriver geen stroom meer heeft, stelt deze functie de klant in staat om schroeven handmatig vast of los te draaien.

PROBLEEMOPLOSSING

ONDERHOUD

Uw elektrisch gereedschap vereist geen extra smering of onderhoud. Er zijn geen door de gebruiker te onderhouden onderdelen in uw elektrisch gereedschap. Gebruik nooit water of chemische reinigers om uw elektrisch gereedschap schoon te maken. Veeg schoon met een droge doek. Bewaar uw elektrisch gereedschap altijd op een droge plaats. Houd de ventilatiesleuven van de motor schoon. Houd alle werkende bedieningselementen vrij van stof. Als u vonken in de ventilatiesleuven ziet flitsen, is dit normaal en beschadigt dit uw elektrisch gereedschap niet.
