Worx WX240, WX240.X Handleiding

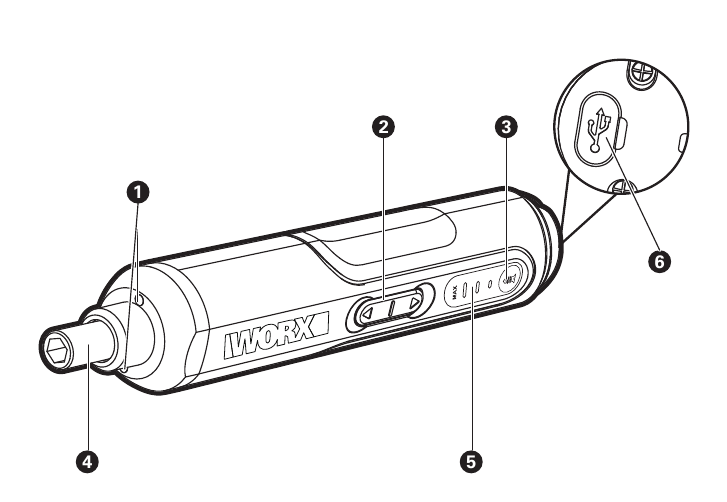

ONDERDELENLIJST

1. LED-LAMPJE
2. KNOP VOOR WERKING VOORUIT / ACHTERUIT
3. KOPPELREGELING EN AAN/UIT-KNOP
4. 6,35 MM ZESKANTIGE BOORKOP
5. KOPPEL- EN VERMOGENSINDICATOR
6. USB-C-OPLAADPOORT
   Niet alle afgebeelde of beschreven accessoires zijn inbegrepen in de standaardlevering.

TECHNISCHE GEGEVENS

Typeaanduiding WX240 WX240.X (2-aanduiding van machine, vertegenwoordiger van schroevendraaier )

	WX240 WX240.X**
Nominale spanning	4V Max*
Batterijcapaciteit	1.5Ah li-ion
Nullasttoerental	300r /min
Maximumkoppel	2.5Nm
Gewicht machine	0.266kg

*Spanning gemeten zonder belasting. De aanvankelijke batterijspanning bereikt maximaal 4 volt. De nominale spanning is 3,6 volt.
**X=1-999, A-Z, M1-M9 worden alleen gebruikt voor verschillende klanten, er zijn geen veiligheidsrelevante wijzigingen tussen deze modellen
We raden u aan uw accessoires te kopen bij dezelfde winkel die u het gereedschap heeft verkocht. Raadpleeg de accessoireverpakking voor meer informatie. Winkelpersoneel kan u helpen en advies geven.

GELUIDSINFORMATIE

TRILLINGENINFORMATIE

Totale trillingswaarden (triax vector sum) bepaald volgens EN 62841:

De aangegeven totale trillingswaarde en de aangegeven geluidsemissiewaarde zijn gemeten volgens een standaard testmethode en kunnen worden gebruikt om het ene gereedschap met het andere te vergelijken. De aangegeven totale trillingswaarde en de aangegeven geluidsemissiewaarde kunnen ook worden gebruikt voor een voorlopige beoordeling van de blootstelling.

De trillings- en geluidsemissies tijdens het daadwerkelijke gebruik van het elektrische gereedschap kunnen afwijken
van de aangegeven waarde, afhankelijk van de manier waarop het gereedschap wordt gebruikt, vooral welk soort werkstuk wordt bewerkt, afhankelijk van de volgende voorbeelden en andere variaties in de manier waarop het gereedschap wordt gebruikt: Hoe het gereedschap wordt gebruikt en de materialen die worden gesneden of geboord.
Het gereedschap is in goede staat en goed onderhouden. Het gebruik van het juiste accessoire voor het gereedschap en ervoor zorgen dat het scherp en in goede staat is.
De strakheid van de grip op de handgrepen en of er trillings- en geluidsaccessoires worden gebruikt. En het gereedschap wordt gebruikt zoals bedoeld volgens het ontwerp en deze instructies.

Dit gereedschap kan het hand-armtrillingssyndroom veroorzaken als het gebruik ervan niet adequaat wordt beheerd.

Om nauwkeurig te zijn, moet een schatting van het blootstellingsniveau in de werkelijke gebruiksomstandigheden
ook rekening houden met alle delen van de werkcyclus, zoals de momenten waarop het gereedschap is uitgeschakeld en wanneer het stationair draait, maar niet daadwerkelijk het werk doet. Dit kan het blootstellingsniveau over de totale werkperiode aanzienlijk verminderen.
Helpt het risico op blootstelling aan trillingen en geluid te minimaliseren.
Gebruik altijd nieuwe schroevendraaierbits.
Onderhoud dit gereedschap in overeenstemming met deze instructies en houd het goed gesmeerd (waar van toepassing). Als het gereedschap regelmatig moet worden gebruikt, investeer dan in trillings- en geluidsaccessoires.
Plan uw werkschema om het gebruik van gereedschap met hoge trillingen over een aantal dagen te spreiden.

GEBRUIKSAANWIJZING

OPMERKING: Lees de gebruiksaanwijzing zorgvuldig door voordat u het gereedschap gebruikt.
Gebruik
Het elektrische gereedschap kan worden gebruikt voor het vast- of losmaken van schroeven op hout, metaal, plastic en andere materialen.

ACTIE	AFBEELDING
VOOR DE BEDIENING

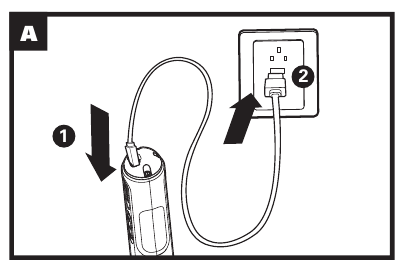

De batterij opladen OPMERKING: Voorafgaand aan het eerste gebruik moet de batterij 5 uur worden opgeladen om de batterijcapaciteit volledig te benutten. Opladen Sluit de USB-C-kabel aan op de oplader en steek de stekker van de oplader in het bijpassende stopcontact. Tijdens het opladen knippert het groene lampje; nadat het opladen is voltooid, branden drie cellen van het groene lampje continu. Trek de stekker van de oplader uit het stopcontact en koppel de oplaadkabel los van de machine. De machine is klaar voor gebruik. Belangrijke mededeling: Tijdens het opladen voelen de oplader en het oppervlak van de behuizing heet aan, wat een normaal verschijnsel is. Opmerking :de USB-C-kabel is geschikt voor de oplader, waarvan de output 5V 1000mA is	Zie Afb. A
MONTAGE EN AFSTELLING

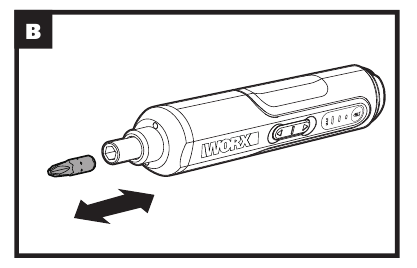

Bits plaatsen en verwijderen	Zie Afb. B

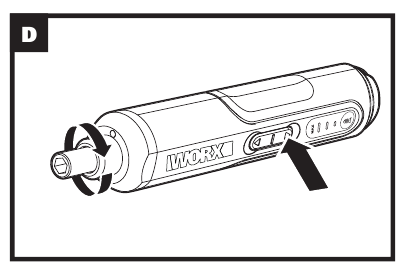

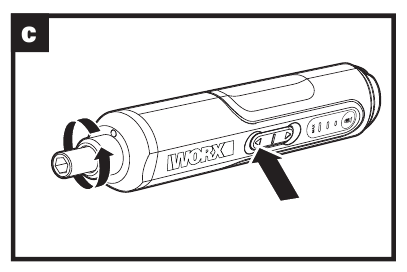

Werking vooruit / achteruit	Zie Afb. C,D
Torsie-afstelling Het koppel van drie versnellingen kan naar behoefte worden aangepast met behulp van de koppelafstelknop 3 De machine heeft zijn eigen koppel beschermingsfunctie, 1e versnelling: Geschikt voor het in- of uitdraaien van schroeven met een kleine diameter 3e versnelling: Geschikt voor het in- of uitdraaien van schroeven met een grote diameter	Zie Afb. E
WERKING
Torsie aanpassen Pas vóór elk gebruik aan op de juiste koppelversnelling, anders is het gemakkelijk om te slippen	Zie Afb. E
Vermogensweergave bediening Houd de knop voor de vermogensweergave 3 langer dan 3 seconden ingedrukt	Zie Afb. F

ONDERHOUD

Uw elektrische gereedschap heeft geen extra smering of onderhoud nodig. Er zijn geen door de gebruiker te onderhouden onderdelen in uw elektrische gereedschap. Gebruik nooit water of chemische reinigingsmiddelen om uw elektrische gereedschap schoon te maken. Reinig met een droge doek.
Bewaar uw elektrische gereedschap altijd op een droge plaats.

PROBLEEMOPLOSSING

VOOR BATTERIJGEREEDSCHAP
Het omgevingstemperatuurbereik voor het gebruik en de opslag van gereedschap en batterij is 0^oC-45^oC.
Het aanbevolen omgevingstemperatuurbereik voor het oplaadsysteem tijdens het opladen is 0^oC-40^oC.

PRODUCTVEILIGHEID

ALGEMENE VEILIGHEIDSWAARSCHUWINGEN VOOR ELEKTRISCH GEREEDSCHAP

Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die bij dit elektrische gereedschap zijn geleverd. Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies voor toekomstig gebruik. De term "elektrisch gereedschap" in de waarschuwingen verwijst naar uw elektrische gereedschap met snoer (met snoer) of elektrisch gereedschap op batterijen (zonder snoer).

1. Veiligheid van de werkplek
   1. Houd de werkplek schoon en goed verlicht. Rommelige of donkere gebieden nodigen uit tot ongelukken.
   2. Gebruik geen elektrisch gereedschap in een explosieve omgeving, bijvoorbeeld in de buurt van ontvlambare vloeistoffen, gassen of stof. Elektrische gereedschappen veroorzaken vonken die het stof of de dampen kunnen ontsteken.
   3. Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap.Afleiding kan ertoe leiden dat u de controle verliest.
2. Elektrische veiligheid
   1. De stekkers van het elektrische gereedschap moeten overeenkomen met het stopcontact. Wijzig de stekker nooit op enigerlei wijze. Gebruik geen adapterstekkers bij geaard elektrisch gereedschap. Ongemodificeerde stekkers en bijpassende stopcontacten verminderen het risico op elektrische schokken.
   2. Vermijd lichamelijk contact met geaarde oppervlakken, zoals buizen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.
   3. Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat in een elektrisch gereedschap terechtkomt, verhoogt het risico op elektrische schokken.
   4. Maak geen misbruik van het snoer. Gebruik het snoer nooit om het elektrische gereedschap te dragen, te trekken of los te koppelen. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken.
   5. Als u elektrisch gereedschap buitenshuis gebruikt, gebruik dan een verlengsnoer dat geschikt is voor gebruik buitenshuis. Het gebruik van een snoer dat geschikt is voor gebruik buitenshuis, vermindert het risico op elektrische schokken.
   6. Als het gebruik van elektrisch gereedschap op een vochtige locatie onvermijdelijk is, gebruik dan een stroomvoorziening die is beveiligd met een aardlekschakelaar (RCD). Het gebruik van een aardlekschakelaar vermindert het risico op elektrische schokken.
3. Persoonlijke veiligheid
   1. Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid tijdens het gebruik van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
   2. Gebruik persoonlijke beschermingsmiddelen. Draag altijd een veiligheidsbril. Beschermende uitrusting zoals een stofmasker, antislip veiligheidsschoenen, een veiligheidshelm of gehoorbescherming die wordt gebruikt voor de juiste omstandigheden, zal persoonlijk letsel verminderen.
   3. Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u verbinding maakt met de stroombron en/of het batterijpakket, het gereedschap oppakt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het activeren van elektrisch gereedschap met de schakelaar aan nodigt uit tot ongelukken.
   4. Verwijder een stelsleutel of moersleutel voordat u het elektrische gereedschap inschakelt. Een moersleutel of sleutel die aan een draaiend onderdeel van het elektrische gereedschap is bevestigd, kan leiden tot persoonlijk letsel.
   5. Reik niet te ver. Houd te allen tijde een goede basis en evenwicht. Dit zorgt voor een betere controle over het elektrische gereedschap in onverwachte situaties.
   6. Kleed u correct. Draag geen losse kleding of sieraden. Houd uw haar en kleding uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende onderdelen.
   7. Als er apparaten zijn voorzien voor de aansluiting van stofafzuiging en opvang, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van stofafzuiging kan stofgerelateerde gevaren verminderen.
   8. Laat de vertrouwdheid die is opgedaan door veelvuldig gebruik van gereedschap niet toe dat u zelfgenoegzaam wordt en de veiligheidsprincipes van het gereedschap negeert. Een achteloze handeling kan binnen een fractie van een seconde ernstig letsel veroorzaken.
4. Gebruik en onderhoud van elektrisch gereedschap
   1. Forceer het elektrische gereedschap niet. Gebruik het juiste elektrische gereedschap voor uw toepassing. Het juiste elektrische gereedschap zal het werk beter en veiliger doen met de snelheid waarvoor het is ontworpen.
   2. Gebruik het elektrische gereedschap niet als de schakelaar het niet in- en uitschakelt.Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
   3. Koppel de stekker los van de stroombron en/of verwijder het batterijpakket, indien afneembaar, van het elektrische gereedschap voordat u aanpassingen maakt, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrische gereedschap per ongeluk start.
   4. Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen en sta niet toe dat personen die niet bekend zijn met het elektrische gereedschap of deze instructies het elektrische gereedschap bedienen. Elektrische gereedschappen zijn gevaarlijk in handen van ongetrainde gebruikers.
   5. Onderhoud elektrisch gereedschap en accessoires. Controleer op verkeerde uitlijning of vastlopen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het elektrische gereedschap kunnen beïnvloeden. Laat het elektrische gereedschap repareren als het beschadigd is voordat u het gebruikt. Veel ongevallen worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
   6. Houd snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap met scherpe snijranden is minder snel vast te lopen en is gemakkelijker te bedienen.
   7. Gebruik het elektrische gereedschap, de accessoires en de gereedschapsbits enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en de uit te voeren werkzaamheden. Gebruik van het elektrische gereedschap voor andere dan de beoogde werkzaamheden kan leiden tot een gevaarlijke situatie.
   8. Houd handgrepen en grijpvlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en grijpvlakken zorgen niet voor een veilige hantering en controle van het gereedschap in onverwachte situaties.
5. Gebruik en onderhoud van accugereedschap
   1. Laad alleen op met de oplader die is gespecificeerd door de fabrikant. Een oplader die geschikt is voor een bepaald type batterijpakket, kan brandgevaar veroorzaken bij gebruik met een ander batterijpakket.
   2. Gebruik elektrisch gereedschap alleen met specifiek daarvoor bestemde batterijpakketten. Het gebruik van andere batterijpakketten kan leiden tot letsel en brandgevaar.
   3. Wanneer het batterijpakket niet in gebruik is, houd het dan uit de buurt van andere metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen, die een verbinding van de ene aansluiting naar de andere kunnen maken. Het kortsluiten van de batterijaansluitingen kan brandwonden of brand veroorzaken.
   4. Onder extreme omstandigheden kan er vloeistof uit de batterij worden gespoten; vermijd contact. Als er per ongeluk contact optreedt, spoel dan met water. Als er vloeistof in de ogen komt, zoek dan ook medische hulp. Vloeistof die uit de batterij wordt gespoten, kan irritatie of brandwonden veroorzaken.
   5. Gebruik geen batterijpakket of gereedschap dat beschadigd of aangepast is. Beschadigde of aangepaste batterijen kunnen onvoorspelbaar gedrag vertonen, wat kan leiden tot brand, explosie of letsel.
   6. Stel een batterijpakket of gereedschap niet bloot aan vuur of overmatige temperatuur. Blootstelling aan vuur of een temperatuur boven 130 °C kan een explosie veroorzaken.
   7. Volg alle oplaadinstructies en laad het batterijpakket of gereedschap niet op buiten het temperatuurbereik dat in de instructies is aangegeven. Onjuist opladen of bij temperaturen buiten het gespecificeerde bereik kan de batterij beschadigen en het risico op brand vergroten.
6. Service
   1. Laat uw elektrische gereedschap onderhouden door een gekwalificeerd reparateur die alleen identieke vervangingsonderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het elektrische gereedschap behouden blijft.
   2. Onderhoud nooit beschadigde batterijpakketten. Het onderhoud van batterijpakketten mag alleen worden uitgevoerd door de fabrikant of geautoriseerde serviceproviders.

VEILIGHEIDSWAARSCHUWING VOOR SCHROEVENDRAAIERS

1. Houd het elektrische gereedschap vast aan geïsoleerde grijpvlakken, wanneer u een bewerking uitvoert waarbij de bevestiger in contact kan komen met verborgen bedrading. Bevestigingsmiddelen die in contact komen met een "onder spanning staande" draad kunnen blootliggende metalen delen van het elektrische gereedschap "onder spanning" zetten en de bediener een elektrische schok geven.

VEILIGHEIDSWAARSCHUWINGEN VOOR BATTERIJKCELLEN IN HET GEREEDSCHAP

1. Demonteer, open of versnipper geen cellen.
2. Maak geen kortsluiting in de oplaadaansluiting. Bewaar elektrisch gereedschap niet lukraak in een doos of lade waar de oplaadaansluiting kortsluiting kan maken met elkaar of kortgesloten kan worden door geleidende materialen. Wanneer elektrisch gereedschap niet in gebruik is, houd het dan uit de buurt van andere metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen, die een verbinding van de ene oplaadaansluiting naar de andere kunnen maken.
3. Stel elektrisch gereedschap niet bloot aan hitte of vuur. Vermijd opslag in direct zonlicht.
4. Onderwerp elektrisch gereedschap niet aan mechanische schokken.
5. Als de batterij lekt, laat de vloeistof dan niet in contact komen met de huid of de ogen. Als er contact is geweest, was het getroffen gebied dan met overvloedige hoeveelheden water en zoek medisch advies.
6. Zoek onmiddellijk medisch advies als een cel is ingeslikt.
7. Houd elektrisch gereedschap schoon en droog.
8. Veeg de oplaadaansluitingen schoon met een schone, droge doek als ze vuil worden.
9. Elektrisch gereedschap moet voor gebruik worden opgeladen.
   Raadpleeg altijd deze instructie en gebruik de juiste oplaadprocedure.
10. Houd elektrisch gereedschap niet aan de lader wanneer het niet in gebruik is.
11. Na langere perioden van opslag kan het nodig zijn om het elektrische gereedschap meerdere keren op te laden en te ontladen om maximale prestaties te verkrijgen.
12. De batterij levert de beste prestaties wanneer deze wordt gebruikt bij normale kamertemperatuur (20 °C ± 5 °C).
13. Houd bij het afvoeren van cellen cellen van verschillende elektrochemische systemen gescheiden van elkaar.
14. Laad alleen op met de oplader die is gespecificeerd door Worx. Gebruik geen andere oplader dan die specifiek is geleverd voor gebruik met de apparatuur. Een oplader die geschikt is voor een bepaald type batterij kan brandgevaar opleveren bij gebruik met een andere batterij.
15. Houd elektrisch gereedschap buiten het bereik van kinderen.
16. Bewaar de originele productdocumentatie voor toekomstig gebruik.
17. Voer het op de juiste manier af.
18. Meng geen cellen van verschillende fabricage, capaciteit, grootte of type binnen een apparaat.
19. Gebruik geen cellen die niet zijn ontworpen voor gebruik met de apparatuur.

SYMBOOL

	Om het risico op letsel te verminderen, moet de gebruiker de gebruiksaanwijzing lezen
	Draag gehoorbescherming
	Draag oogbescherming
	Draag een stofmasker
	Afgedankte elektrische producten mogen niet bij het huisvuil worden weggegooid. Gelieve te recyclen waar faciliteiten aanwezig zijn. Neem contact op met uw plaatselijke autoriteiten of verkoper voor advies over recycling.
	Li-Ion batterij Dit product is gemarkeerd met een symbool met betrekking tot 'gescheiden inzameling' voor alle batterijpakketten en batterijpakketten. Het zal vervolgens worden gerecycled of ontmanteld om de impact op het milieu te verminderen. Batterijpakketten kunnen gevaarlijk zijn voor het milieu en de menselijke gezondheid, omdat ze gevaarlijke stoffen bevatten.
	Niet verbranden
	Batterijen kunnen in de watercyclus terechtkomen als ze op de verkeerde manier worden weggegooid, wat gevaarlijk kan zijn voor het ecosysteem. Gooi afgedankte batterijen niet weg als ongesorteerd gemeentelijk afval.
	Draag beschermende handschoenen.
	Kijk niet rechtstreeks in de gereedschapshouder.
	Gebruik geen dubbele bit
