Moza SRP-handleiding
Productbeschrijving
- Gemaakt van hoogwaardig staal
- Hogeprecisie druksensor tot 75 KG
- 16-bits hogeprecisie hoeksensor
- Fusie-algoritme voor remdruksensor en hoeksensor
- Gecombineerde remveer en dempingsblok
- Instelbare pedaalafstand
- Afneembaar pedaalontwerp
- Compatibel met vloer en professionele cockpit
- Beugels voor softwarematige aanpassing van de pedaalweg
Pedaalinstallatie
- Plaats de pedalen op de voetsteun en gebruik een 2,5 mm zeskantsteeksleutel om de M4*10-schroeven aan de voetsteun te bevestigen. Het wordt aanbevolen om alle 4 schroeven van elk pedaal vast te draaien om de stabiliteit te garanderen.

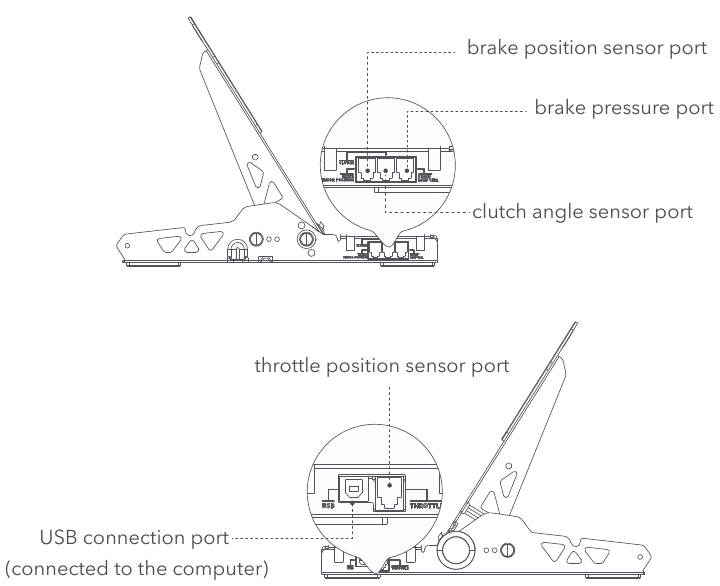

- Sluit de kabels aan op de bijbehorende poorten (de verbindingskabel van de koppelingshoeksensor moet door het midden van de remvoet lopen, anders kan deze na installatie van het pedaal op de kabelboom drukken) en gebruik de kabel onder de pedaalvoet om de kabelboom vast te klemmen om te voorkomen dat de kabelboom tijdens intensief rijden slijt of in de knoop raakt.
![Pedaalinstallatie]( "Moza - SRP - Pedaalinstallatie")

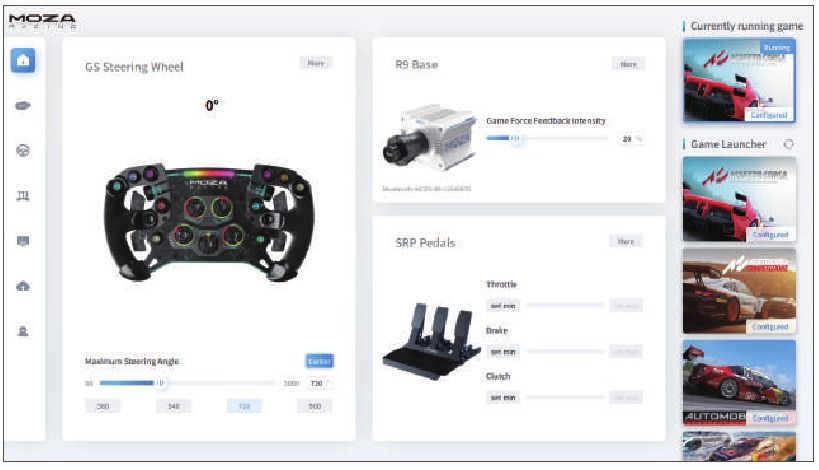

- U ziet de status van het SRP-pedaal in de Pit House zodra de kabels zijn aangesloten en de USB-kabel op de computer is aangesloten. (Als het grijs blijft of niet reageert, koppelt u de USB-poort op de pc los, schakelt u de MOZA Pit House uit, sluit u de USB-poort opnieuw aan en schakelt u de MOZA Pit House in)
- U kunt de werkstatus van het pedaal controleren, het startpunt van het pedaal opnieuw instellen, het eindpunt en de pedaalweg in de MOZA Pit House.
![]()

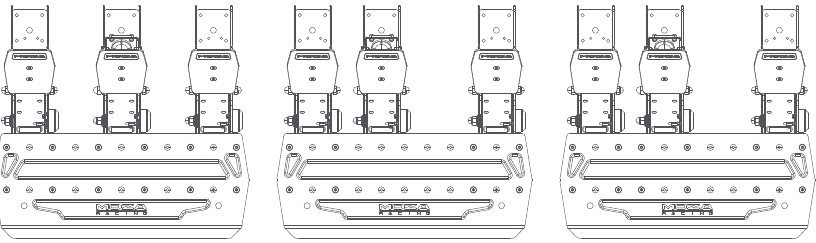

Hoe de pedaalafstand aan te passen
Beweeg naar links en rechts om de afstand tussen de pedalen en de basisgaten aan te passen, selecteer het schroefgat en draai vervolgens de schroef vast. (Het gaspedaal, de rem en de koppeling worden op dezelfde manier afgesteld)

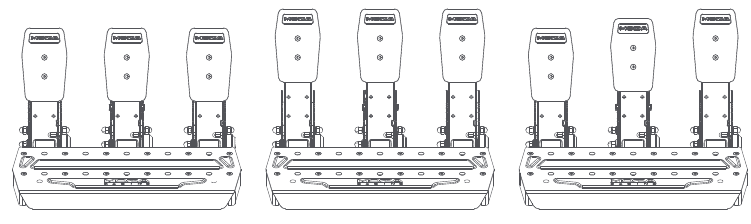

Instructies voor het aanpassen van de pedaalplaathoogte
Gebruik een 2,5 mm zeskantsteeksleutel om de schroeven op het plaatoppervlak van het pedaal tegen de klok in te draaien en gebruik een 7 mm steeksleutel om de moeren aan de achterkant en de schroeven op de plaat te verwijderen, beweeg de plaat op en neer om de hoogte van de plaat aan te passen aan uw behoeften, en maak vervolgens de moeren en schroeven aan het plaatoppervlak vast. (Het gaspedaal, de rem en de koppeling worden op dezelfde manier afgesteld)
Verpakkingsdetails
- SRP-pedaal
- Gereedschapsset:
M4*10 verzonken kop x12
M8*12 zeskantkop x3
M6*20 cilinderkopschroeven x2
2,5 mm zeskantsteeksleutel x1
7 mm steeksleutel x1
5 mm zeskantsteeksleutel x1 - Type A naar Type B USB-kabel
Productparameters
Materiaal: hoogwaardig staal
Kleur: zwart
Remsensormethode: fusie-algoritme voor druksensor en hoeksensor
Maximaal bereik druksensor: 75 kg
Resolutie hoeksensor: 16 bits
Remstructuur: veer + dempingsblok
Gaspedaal sensormethode: hoeksensor
Koppeling sensormethode: hoeksensor
Pedaalafstand: instelbaar
Pedaaloppervlakte hoogte: instelbaar
Pedaalaansluitpoort: USB
Softwarematige aanpassing van de pedaalweg: ja
Pedaalweg omgekeerde functie: ja
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
