MOZA R5 handleiding

R5 Direct Drive Wheel Base

Producteigenschappen

• 5,5 Nm piekkoppel
• Servo Direct Drive-systeem
• Aluminiumlegering van vliegtuigkwaliteit
• Ultralage koppelrimpel en tandwielwerking

• Intelligent temperatuurregelsysteem
• 15-bits resolutie
• MOZA Pit House Control Center-software
• MOZA App Cloud Control

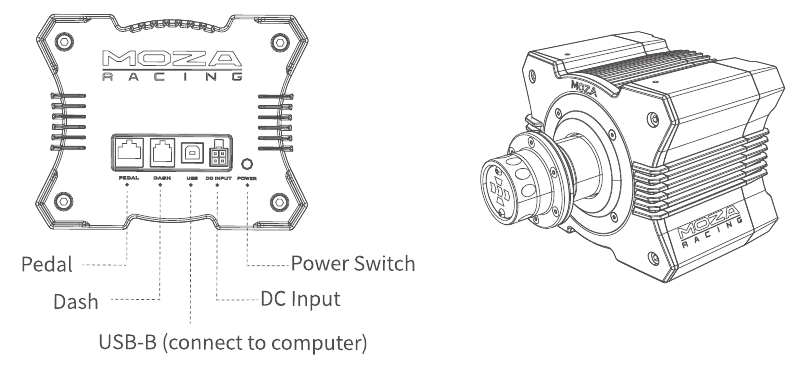

Wheelbase-interface

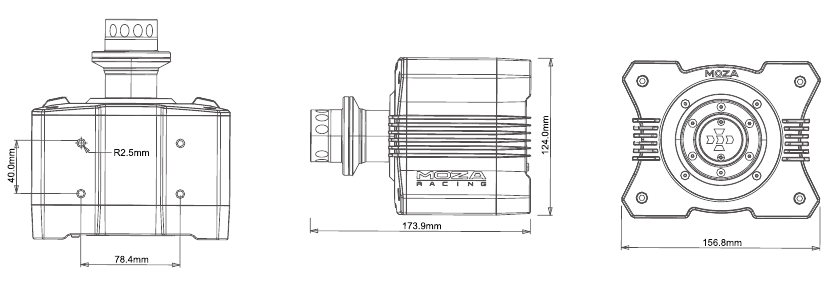

Basisparameters

Installatiehandleiding

1. Bevestig de basis aan de beugel via de 2-4 schroefgaten aan de onderkant van de basis.
2. Steek het Type-B-uiteinde van de USB-kabel en de stroomkabel in de bijbehorende poorten aan de achterkant van de R5-basis.
3. Druk kort op de aan/uit-knop (aan de achterkant van de R5-basis) om de R5 in te schakelen.
4. Ga naar MOZA Racing (www.mozaracing.com) en download de nieuwste versie van de MOZA Pit House Software Suite. Installeer het en begin je race-avontuur!
5. Bezoek onze officiële website voor installatievideo's en meer informatie (www.mozaracing.com)

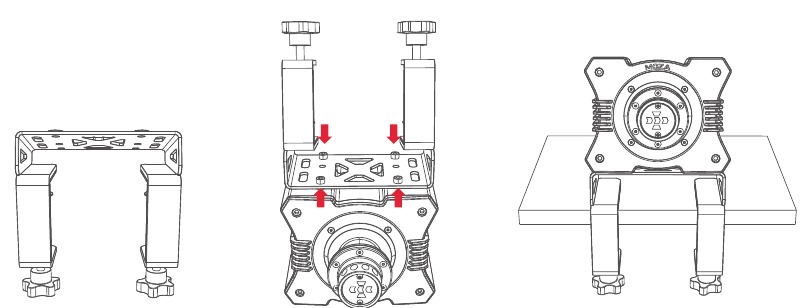

Installatiehandleiding bureauklem
Lijn de vier schroefgaten aan de onderkant van de basis uit met de montagegaten op de bureauklem en bevestig deze met 4 schroeven aan de bureauklem. Draai de knoppen op de bureauklem vast aan het bureaublad en zorg ervoor dat je de knoppen nogmaals aandraait om te voorkomen dat de bureauklem losraakt en eraf valt tijdens intensief rijden.

Voorzorgsmaatregelen

• Stel het apparaat nooit bloot aan regen of water om brand/elektrische schokken te voorkomen.
• Stel het apparaat niet langdurig bloot aan direct zonlicht, omdat dit het apparaat kan beschadigen.
• Overmatig gebruik kan gezondheidsrisico's voor gebruikers met zich meebrengen, voor de gemiddelde gebruiker wordt aanbevolen om niet meer dan 2 uur per dag te gebruiken.
• De R5 is niet geschikt voor kinderen jonger dan 6 jaar, en kleinere onderdelen kunnen verstikkingsgevaar opleveren.
• Kinderen onder de 13 jaar moeten worden begeleid door een voogd bij het gebruik van de R5.
• Het is verboden om het apparaat te demonteren zonder toestemming van MOZA, anders vervalt de garantie van de gebruiker vrijwillig.
• De R5 moet worden aangesloten op een veilige elektronische voeding.

• Als reparatie of vervanging nodig is, voer dit dan alleen uit met MOZA rechtstreeks of met relevante geautoriseerde reparatiecentra.
• Het gebruik van niet-standaard voedingen is verboden.
• Gebruik alleen wisselstroom die wordt geleverd door een standaard stopcontact om schade aan de R5 te voorkomen.
• Stel het apparaat niet bloot aan warmtebronnen, omdat dit de R5 zal beschadigen.
• Als de R5 gedurende langere tijd niet wordt gebruikt, koppel het apparaat dan los.
• Als je een afwijking aan de R5 constateert, stop dan onmiddellijk met het gebruik van het apparaat en neem rechtstreeks contact op met MOZA of een relevante geautoriseerde dealer/centrum.
• Volg de officiële MOZA-website of relevante sociale media voor de laatste informatie over de R5 of gerelateerde producten.
  Dit product is ontworpen als simulator! Denk eraan om simulaties van de realiteit te onderscheiden en veilig te rijden!

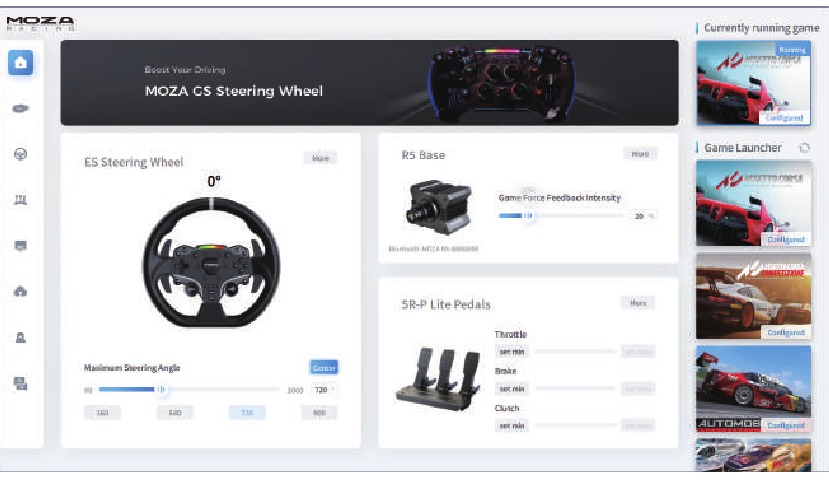

Software-introductie

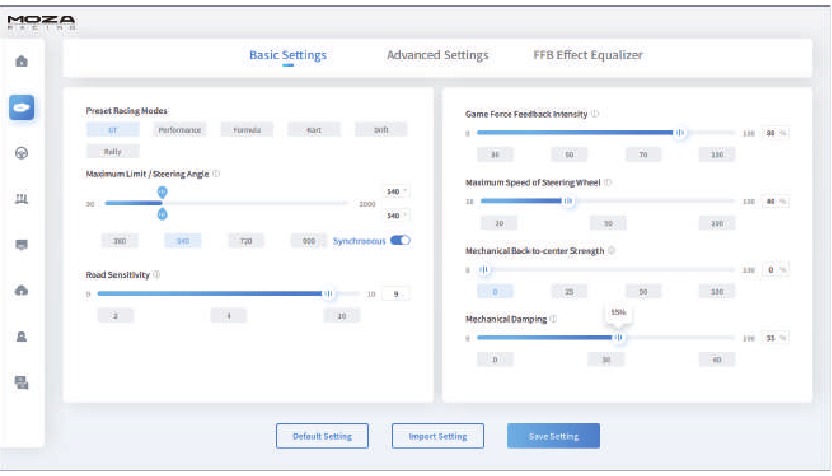

MOZA Pit House is de totaaloplossing van MOZA voor het MOZA-ecosysteem. Hier kunnen gebruikers de status van al hun aangesloten MOZA-apparaten controleren. Dit maakt ook uitgebreide configuraties mogelijk, waaronder het instellen van de basishoek van het stuur, force feedback, pedaalaanpassingen, HUD-instellingen, game-instellingen en meer. Het maakt ook het snel starten van relevante games mogelijk als deze op de computer zijn gedetecteerd.

Met de meegeleverde presets kunnen beginners snel een comfortabele instelling selecteren en aan de slag in de racewereld, terwijl meer professionele spelers toegang hebben tot gedetailleerde en geavanceerde configuraties van hun MOZA-producten als ze dat willen aanpassen.

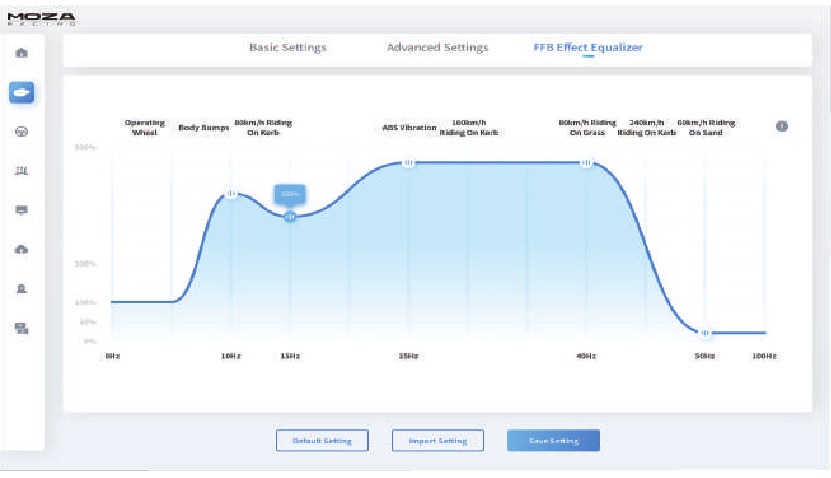

Een van onze nieuwste toevoegingen is de FFB Effect Equalizer, waarmee aanpassingen kunnen worden gedaan om het beste gevoel van de weg via het stuur te geven, evenals andere oppervlakken (zoals gras of vuil).

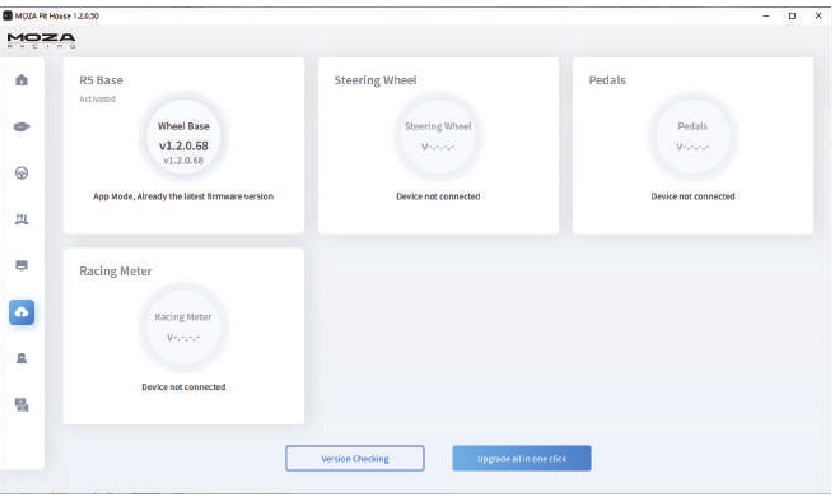

Ons update-systeem met één klik zorgt voor een snelle en naadloze upgrade van het hele MOZA-ecosysteem, waardoor gebruikers snel in actie kunnen komen.

Productparameters
Ondersteund platform: PC
Aandrijfvorm: Direct Drive
Maximale draaihoek: Onbeperkt
Basismateriaal: Aluminiumlegering van vliegtuigkwaliteit
Basiskleur: Zwart
Maximaal koppel: 5,5 Nm
Ingangsspanning: 110V-220V AC ->12V DC
Resolutie: 15-bits
USB-verversingssnelheid: 1000Hz
App-functionaliteit: Ondersteund
Snelontgrendelingssysteem: Ondersteund
Interface: Basis, voedingspoort, gegevenspoort, displayondersteuning, pedaalinterface
Accessoires: Producthandleiding en garantiekaart, voeding, datakabel, toolkit
Installatiemethode: 4 schroeven aan de onderkant van de basis
Bureauhouding: Inbegrepen
Online functie voor firmware-upgrade: Ondersteund

ES-stuurwiel

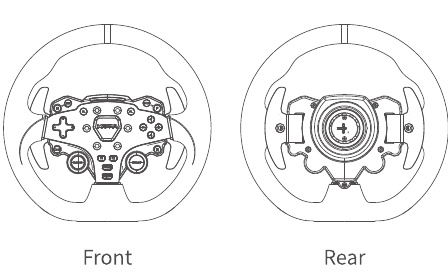

Productbeschrijving

• Hoogwaardig leer en stiksels
• Frame van aluminiumlegering
• MOZA Racing Custom Quick Release
• Schakelpaddels van aluminiumlegering
• 22 configureerbare toetsen
• MOZA Flow Shift Color Indicator Lighting

Instructies voor snelle ontgrendeling

1. Lijn de 6 stalen kogels op het stuur uit met de 6 groeven op de wheelbase.
2. Druk het stuur in de wheelbase en zorg ervoor dat de kogels op elkaar zijn uitgelijnd.
3. De quick release klikt automatisch op zijn plaats en vergrendelt het stuur aan de basis. Als de quick release niet vergrendelt, probeer dan het paneel op de basis in de standaardpositie te draaien en probeer het opnieuw totdat het correct vergrendelt.
4. Om het stuur van de basis te verwijderen, gebruik je eenvoudigweg twee handen om de buitenste ring (zwarte kleur) naar achteren te trekken en trek je tegelijkertijd het stuur eruit.

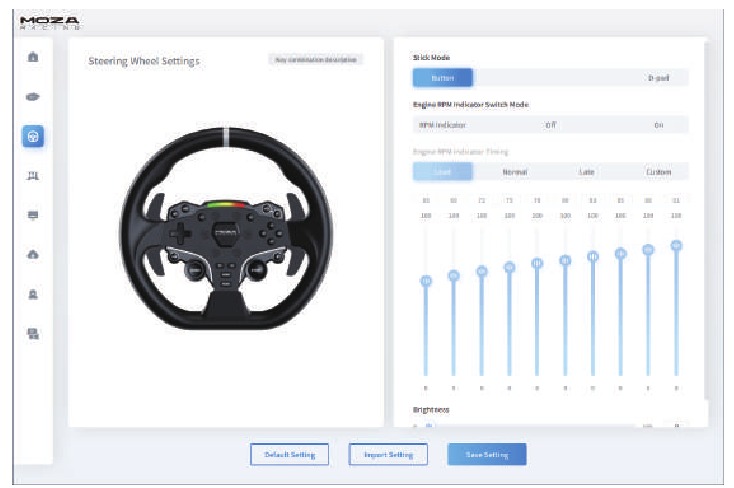

Stuurwielconfiguratie
Met behulp van MOZA Pit House, onze softwaresuite, kan het ES-stuurwiel eenvoudig worden ingesteld en naar wens worden geconfigureerd.

• Joystick Mode: Kan worden geconfigureerd als knoppen of toetsen.
• Indicator Light Switch: Maakt het mogelijk om de indicatorverlichting uit, aan of specifieke snelheidsinstellingen te schakelen.
• Indicator Light Display Mode: Verdeeld in twee modi, geschakeld in de MOZA Pit house suite.
• Speed Adjustment: Instelbaar op basis van de snelheid en de timing van het schakelindicatorlampje, met verschillende presets beschikbaar.
• Brightness Adjustment: Maakt het mogelijk om de helderheid van de schakelindicator aan te passen.

Productparameters
Stuurwielmateriaal: Microfiber Leather
Framemateriaal: Aluminiumlegering
Schakelhendelmateriaal: Aluminium A1 oy
Afmeting: 11 inch
Knoppen: 22 (configureerbaar)
LED-aantal (strip): 10 LED's
Slimme telemetrie: Ondersteund
MOZA Pit House Light Configuration: Ondersteund
Quick Release: Ondersteund

SR-P Lite racepedalen

Productbeschrijving

• Pedalen van zeer sterk staal
• Zeer nauwkeurige Hall-sensor
• Compatibel met verschillende opstellingen
• Instelbare pedaalafstand
• Afneembare pedalen
• Instelbare pedaalinvoer (software)

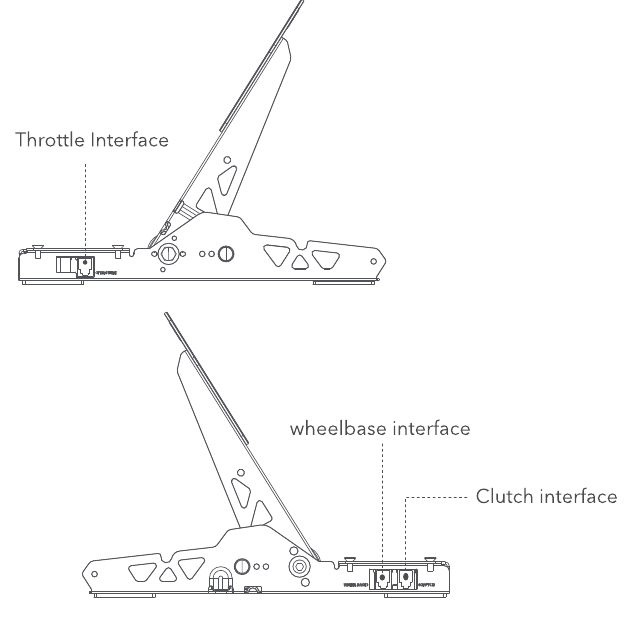

Pedaalinstallatieproces

1. Installeer de pedalen op de meegeleverde voetsteun met behulp van de montagegaten. Gebruik een 2,5 mm inbussleutel om de M4*10-schroeven in de voetsteun te bevestigen. Om stabiliteit te garanderen en dat de pedalen stevig blijven zitten, wordt aanbevolen om alle vier de schroeven te gebruiken en stevig te installeren.
2. Sluit de pedaaldraden aan op de bijbehorende meegeleverde interface en gebruik de draadklem onder de pedaalvoet om de draden vast te klemmen, zodat ze niet losraken of het productgebruik verstoren.


3. Open de MOZA Pit House-softwaresuite om de status van elk pedaal te bekijken en te bevestigen. Als het apparaat nog steeds grijs is gekleurd of niet reageert na gebruik van het pedaal, koppel dan de basis los, sluit de MOZA Pit House, start je pc opnieuw op en sluit de basis opnieuw aan, en open ten slotte de MOZA Pit House opnieuw.

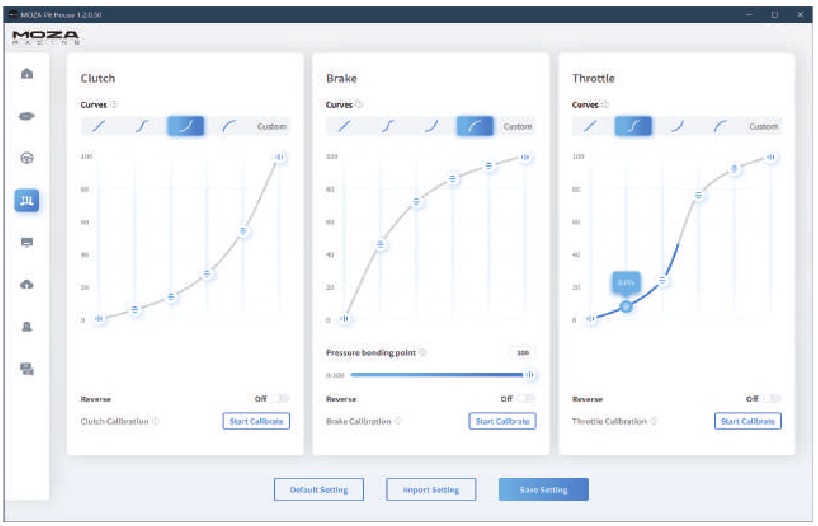

4. De pedaalinvoer (start-, eindpunt, detail van de slag) kan allemaal worden aangepast in de MOZA Pit House-suite.

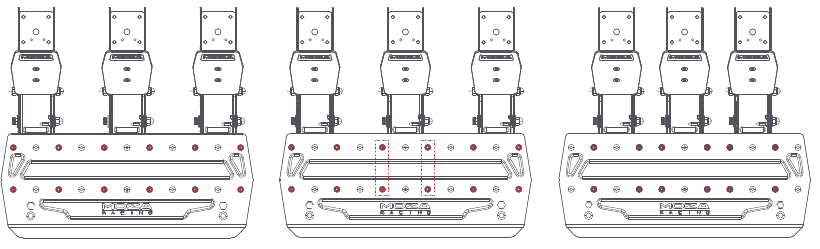

Pedaalafstand aanpassen
Selecteer de relevante schroefgaten van het pedaal dat je wilt aanpassen, draai het pedaal los en verplaats het naar links of rechts om het pedaal naar wens uit te lijnen en draai de schroeven vast om het pedaal op zijn plaats te vergrendelen (het aanpassen van de afstand tussen het gaspedaal, de rem en de koppeling is hetzelfde).

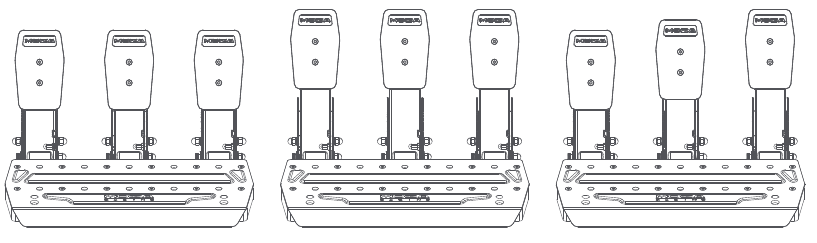

Plaathoogte aanpassen
Gebruik een 2,5 mm inbussleutel om de schroeven op de pedaalplank tegen de klok in te draaien en gebruik vervolgens een 7 mm steeksleutel om de achterste moer en plankschroef te verwijderen. Je kunt de plank vervolgens omhoog en omlaag bewegen om de hoogte aan te passen aan je behoeften, en vervolgens de achterste moer en plankschroef weer op hun plaats schroeven. Aanpassingen aan het gaspedaal, de rem en de koppeling worden op dezelfde manier gedaan.

Productparameters
Pedaalmateriaal: Zeer sterk staal
Paneelmateriaal: Zeer sterk staal
Kleur: Zwart
Gaspedaalsensor: Hall-sensor
Pedaalafstand: Instelbaar
Pedaalhoogte: Instelbaar
Pedaalinvoeraanpassing: Software ondersteund
Pedaal omkeerbare functie: Ondersteund
Pedaaluitgangscurve aanpassing: Software ondersteund
Antislip pedaalbodem: Inbegrepen

Paklijst

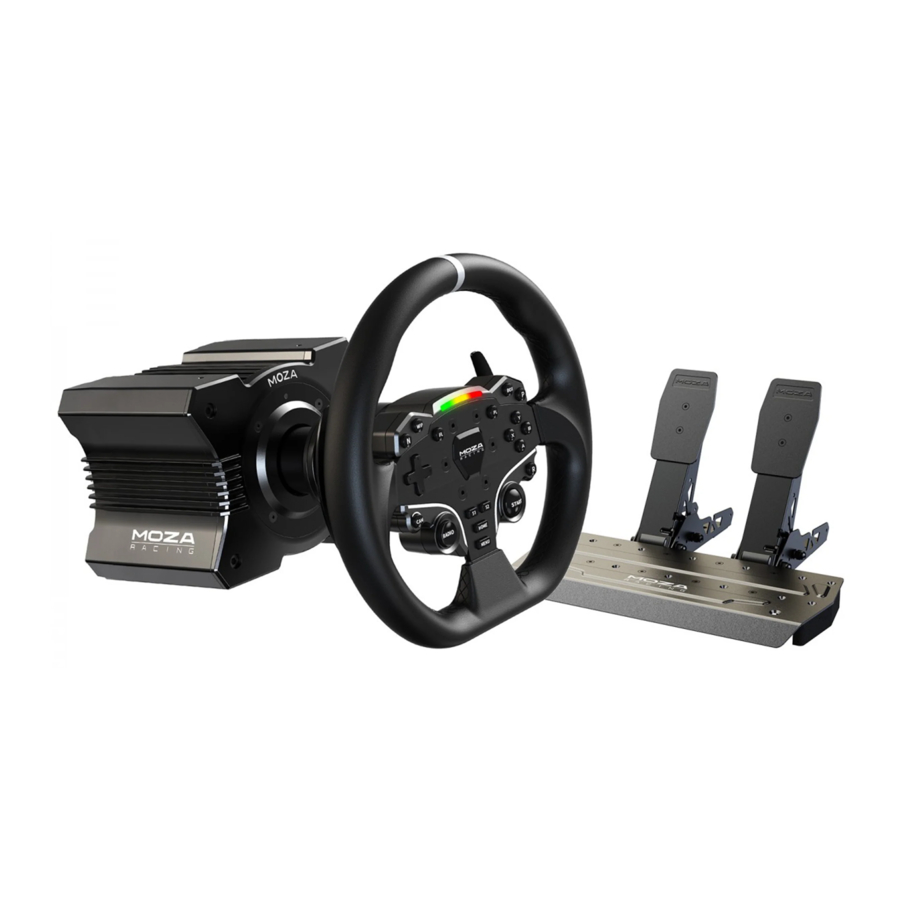

• R5 Direct Drive Wheelbase
• ESRacing-stuurwiel
• SR-P Lite-racepedalen
• 15 graden bureauhouder
