MOZA R3 Handleiding

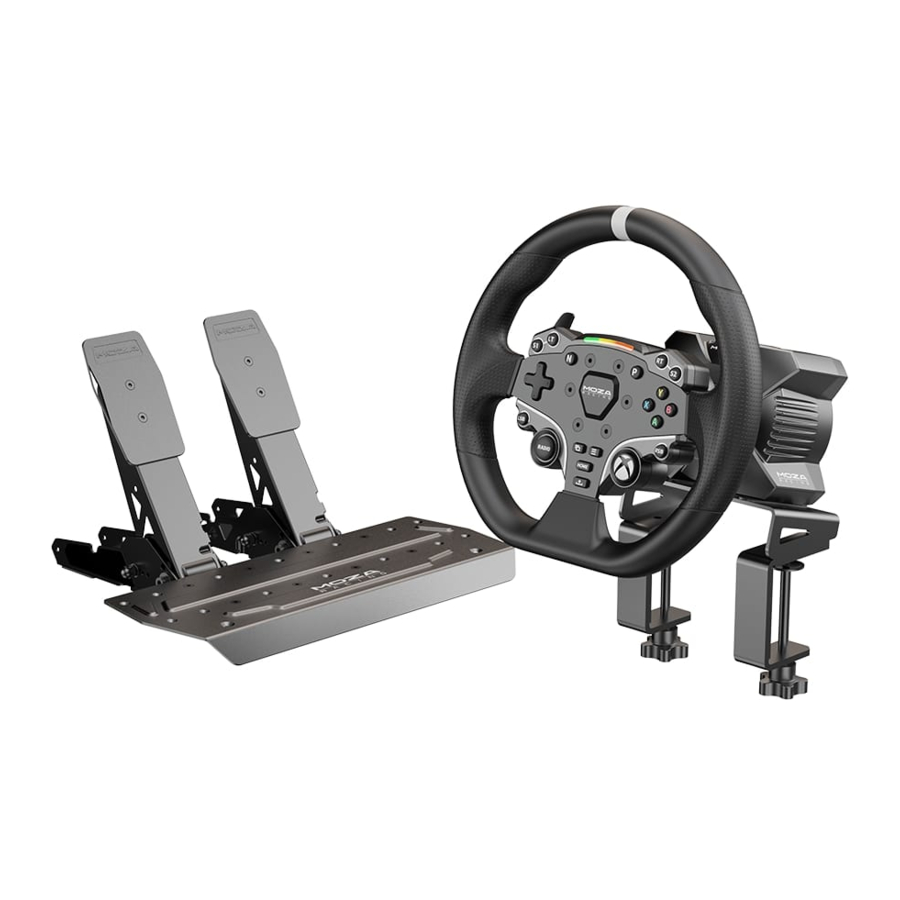

Componenten

R3 Wielbasis

ES-stuur

SR-P Lite racepedalen

R3 WIELBASIS

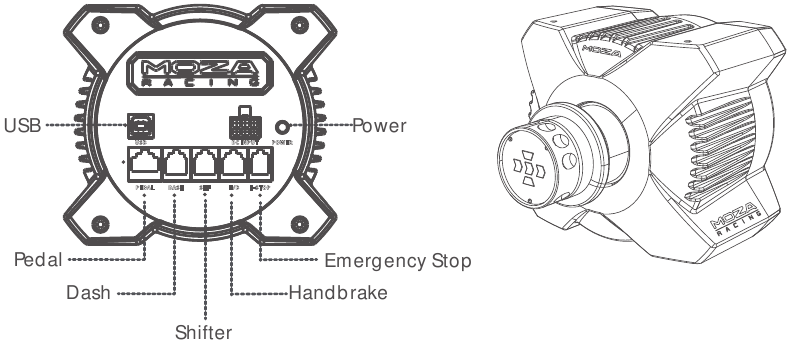

Aansluitpoorten

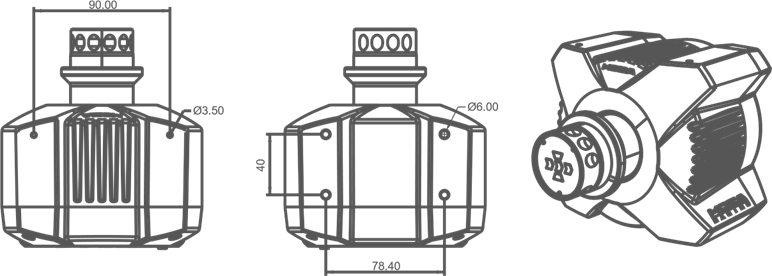

Afmetingen

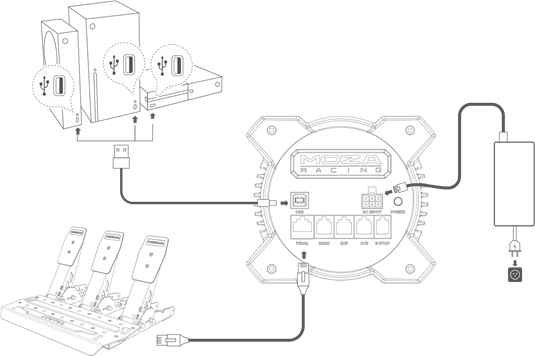

Verbindingsgids voor Xbox-console

1. Sluit de SRP Lite-pedaalset aan op de PEDAL-poort op de basis.
2. Steek de stroomkabel in een stopcontact.
3. Sluit de meegeleverde USB-kabel aan op de bijbehorende poorten op de basis en Xbox.
4. Schakel de basis in door op de aan/uit-knop aan de achterkant te drukken en schakel vervolgens de Xbox-console in. Als het RPM-lampje op het stuur van de zijkant naar het midden stroomt, geeft dit aan dat de verbinding met Xbox succesvol is. Als het RPM-lampje echter knippert, betekent dit dat u zich in de pc-modus bevindt. Houd in dit geval de S1- en S2-knoppen op het stuur tegelijkertijd 3 seconden ingedrukt om over te schakelen naar de Xbox-modus.
5. Als u problemen ondervindt met de pedaalweg tijdens het eerste gebruik, zijn er twee eenvoudige methoden om het pedaal opnieuw te kalibreren:

Kalibreren in pc-modus: Sluit het apparaat aan op een pc en ga naar de pc-modus. Kalibreer het 1 pedaal opnieuw totdat het normaal functioneert en schakel terug naar de Xbox-modus voor normaal gebruik.

Kalibreren met de MOZA Racing Mobile App: Download en installeer de MOZA RACING mobiele app vanuit uw app store. Ga naar de pedaalkalibratiefunctie in de app.

Standaard is de modus ingesteld op Xbox. Om het op een pc te gebruiken, moet u de modus wijzigen.

Als uw stuur niet gecentreerd is of de maximale rotatiehoek niet overeenkomt met de instellingen in het spel, pas dit dan aan met de MOZA Pit House-software op uw mobiele app of pc. Raadpleeg de volgende sectie voor gedetailleerde instructies.

PC-verbindingsgids

1. Bevestig de basis aan de rig-bevestiging met behulp van 2 of 4 schroefgaten aan de onderkant.

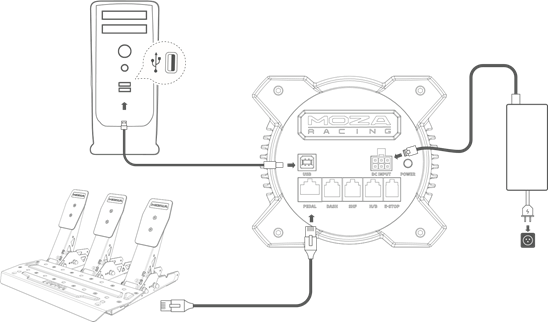

2. Steek zowel de voeding als de USB-kabel in de bijbehorende poorten aan de achterkant van de R3-basis. Sluit vervolgens de USB-kabel aan op een beschikbare poort op uw pc.
3. Druk kort op de aan/uit-knop aan de achterkant van de R3-basis om deze in te schakelen.
4. Download de nieuwste versie van Moza Pit House van het helpcentrum op de Moza Racing-website (www.mozaracing.com)
5. Bezoek onze officiële website op www.mozaracing.com voor meer informatie en instructievideo's.


Installatiehandleiding voor bureauklem

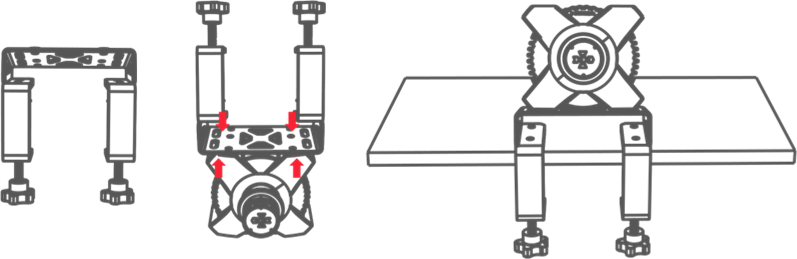

Bevestig de basis aan de klem met behulp van de 4 montagegaten aan de onderkant van de basis. Draai de klem stevig vast aan het bureau om beweging tijdens gebruik te voorkomen.

Meer informatie en zelfstudievideo's zijn beschikbaar op de officiële website (www.mozaracing.com)

Voorzorgsmaatregelen

• Stel de apparatuur niet bloot aan vloeistoffen en vocht om brand/elektrische schokken te voorkomen.
• Vermijd het gebruik van de apparatuur in direct zonlicht.
• Voor uw veiligheid en welzijn, dient u uw speeltijd te controleren en indien nodig pauzes te nemen.
• Het apparaat is niet geschikt voor kinderen jonger dan 6 jaar, kleine accessoires kunnen verstikkingsgevaar veroorzaken!
• Kinderen jonger dan 13 jaar moeten worden begeleid door hun ouders.
• Demonteer de apparatuur niet zonder toestemming van de fabrikant, anders verliest u uw garantie.
• De apparatuur moet worden aangesloten met behulp van de in de fabriek geleverde voeding om een elektrisch gevaar te voorkomen.
• Om de veiligheid te waarborgen, mogen reparaties of vervanging van onderdelen alleen worden uitgevoerd door een erkend reparatiecentrum.
• Het gebruik van niet-standaard voedingen is verboden, zelfs als de relevante spanning en andere gegevens overeenkomen.
• Gebruik alleen wisselstroom die wordt geleverd door een standaard stopcontact om schade aan het product te voorkomen.
• Blootstelling van de apparatuur aan warmtebronnen is verboden.
• Koppel het apparaat los van het stopcontact en koppel het los als het lange tijd niet wordt gebruikt.
• Als u afwijkingen waarneemt, stop dan onmiddellijk met het gebruik ervan en zoek hulp bij MOZA-functionarissen of het erkende centrum dat relevant is voor uw probleem.
• Blijf op de hoogte van de MOZA-website en het openbare platform voor de nieuwste productinformatie.

Dit product is uitsluitend bedoeld voor gebruik bij gesimuleerde rijactiviteiten. Het is belangrijk om onderscheid te maken tussen gesimuleerde games en autorijden in het echte leven om de veiligheid op de weg te waarborgen.

Software-introductie

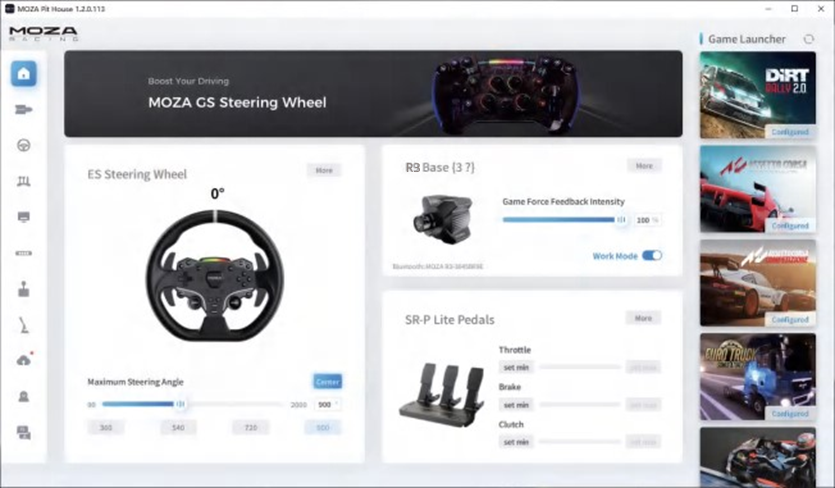

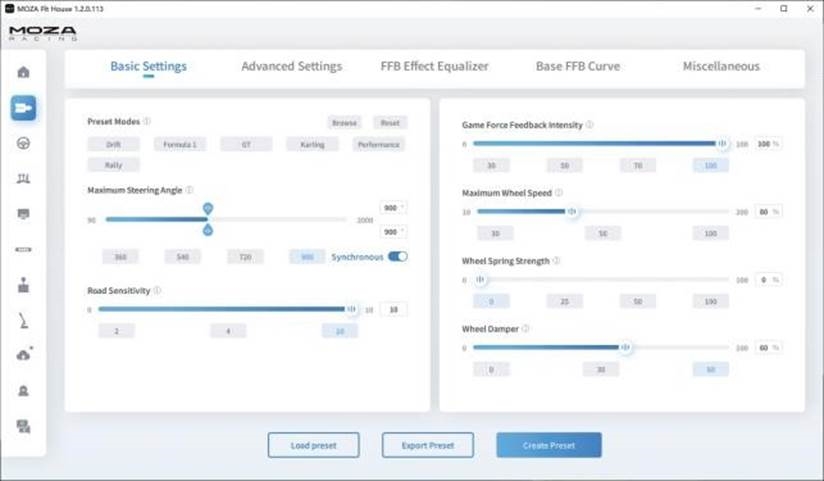

Op de hoofdpagina kunt u de werkstatus van uw aangesloten apparaten controleren en instellingen aanpassen. Bovendien kunt u vanaf deze pagina snel games starten. (Het stuur moet op 0° gecentreerd zijn.)

Met zowel klik- en go-presets als volledig aanpasbare geavanceerde tuning kan iedereen, van beginners tot professionele coureurs, gemakkelijk de perfecte setup vinden.

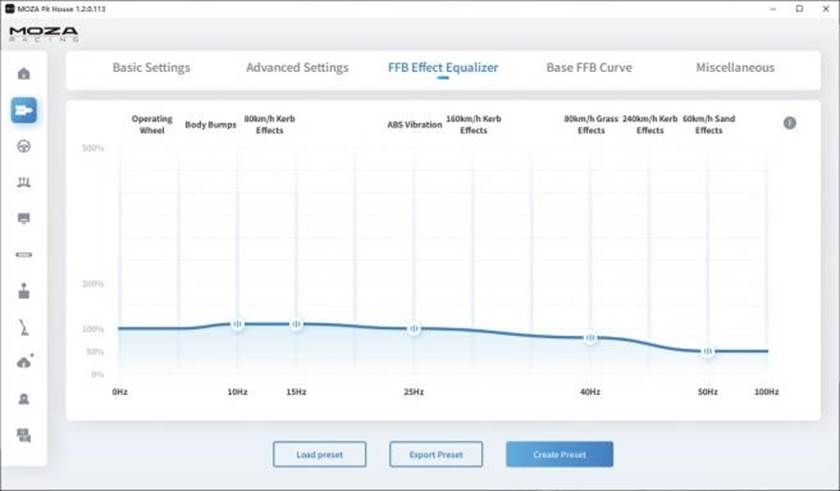

Pas de force feedback aan in onze FFB Effect Equalizer-sectie om ervoor te zorgen dat u precies het juiste gevoel krijgt voor elke omstandigheid.

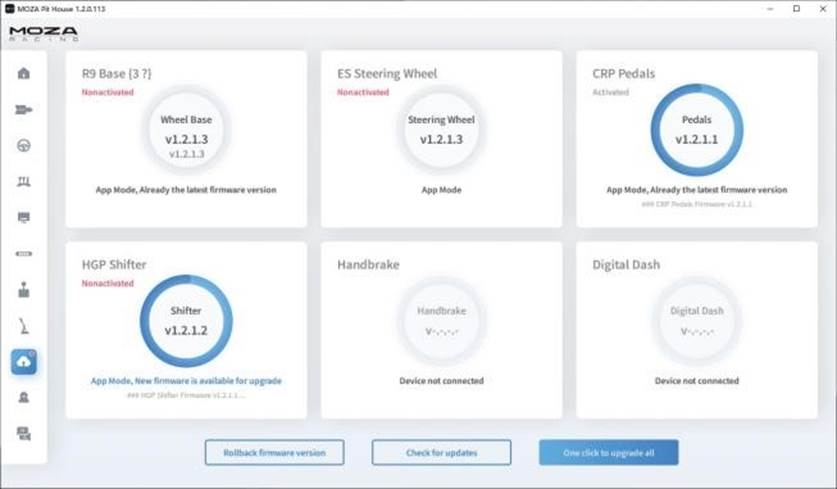

Met één klik wordt het MOZA Racing-ecosysteem bijgewerkt, geniet met gemak van de nieuwste functies.

Ga voor meer gedetailleerde instructies naar de MOZA-website (www.mozaracing.com) en download de gebruikershandleiding van onze helpcenterpagina.

Bluetooth-verbinding

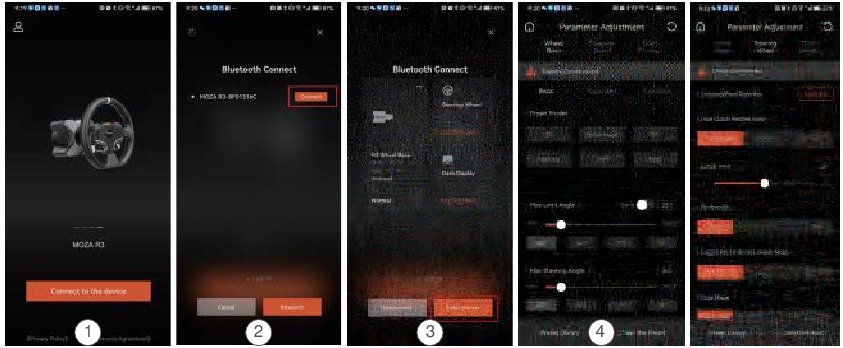

1. Download de MOZA RACING-app uit de App Store en open deze. Tik op "Connect to the device" (Verbinding maken met het apparaat) om te beginnen met het zoeken naar uw apparaat SN-code.
2. Zodra u uw apparaat hebt gevonden op basis van de SN-code, klikt u op "Connect" (Verbinden).
3. Klik op "Enter the car" (Stap in de auto) om naar de instellingenpagina te gaan.
4. Op de instellingenpagina kunt u de parameters voor zowel de basis als het stuur configureren en aanpassen.


Specificaties

Ondersteunde platforms: Xbox Series X|S, Xbox One, Windows 10/11
Aandrijving: Direct Drive
Maximale wielrotatie: 2000°
Materiaal behuizing: Aviation-grade Aluminum Alloy
Kleur behuizing: Zwart
Piekkoppel: 3,9 N-m
Ingangsspanning: 100V~ 240V AC -> 12V DC
USB-verversingssnelheid: 1000Hz
APP-functie: Ondersteund
Aansluitpoorten: voeding, USB, dash, pedalen, noodstop, shifter en handrem Accessoires: gebruikershandleiding en garantiekaart, voeding, datakabel en gereedschapsset.
Bevestigingsmethode: bodembevestiging met 2/4 gaten
Upgradebare firmware: ondersteund

ES-stuurwiel

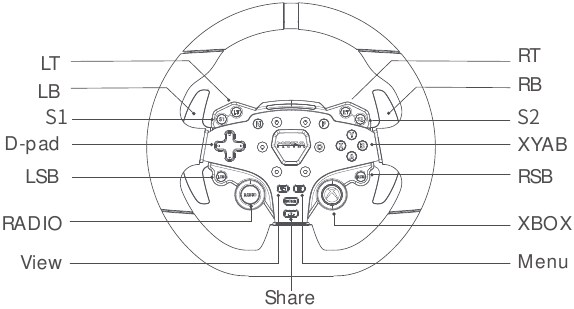

Xbox Console-knoppen

1. Let op: de RPM-LED's zijn ontworpen om te werken met games die het R3 RACING WHEEL AND PEDALS ondersteunen. Ga naar www.mozaracing.com/ voor een regelmatig bijgewerkte lijst met compatibele games onderaan de pagina.
2. Om te schakelen tussen de Xbox-modus en de pc-modus, volg je deze stappen: houd de knoppen S1 en S2 tegelijkertijd langer dan 3 seconden ingedrukt om te schakelen tussen de Xbox- en de pc-modus. Wanneer het rpm-lampje met een hoge frequentie knippert, betekent dit dat je succesvol bent overgeschakeld naar de andere modus. Als het RPM-lampje op het stuur van de zijkant naar het midden stroomt, geeft dit een succesvolle verbinding met Xbox aan. Als het RPM-lampje echter knippert, betekent dit dat je in de pc-modus bent.
3. Het is belangrijk om te weten dat de LSB- en RSB-knoppen op het stuurwiel van de Xbox-console alleen in specifieke games werken.
4. De lijst met Xbox Series X|S- en Xbox One-games die compatibel zijn met R3, staat onderaan de pagina: www.mozaracing.com

QR-gebruikershandleiding

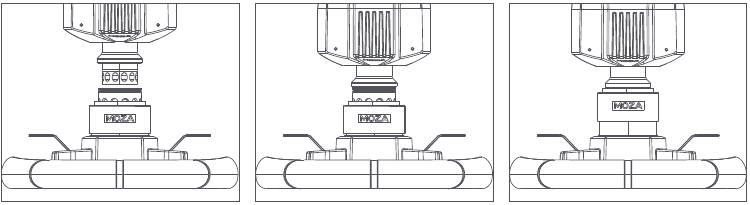

1. Lijn de 6 kogellagers op de wiel-QR uit met de 6 inkepingen op de basis-QR-bevestiging.
2. Druk de snelsluiting op de basisbevestiging en zorg ervoor dat de lagers en inkepingen zijn uitgelijnd.
3. De snelsluiting vergrendelt automatisch; verwijder deze als dit niet het geval is, controleer de uitlijning opnieuw en probeer het opnieuw.
4. Om het wiel te verwijderen, knijp je met beide handen het zwarte snelsluitdeel met het MOZA-logo naar het wiel toe en trek je het wiel er tegelijkertijd uit.

Configuratie van het stuurwiel

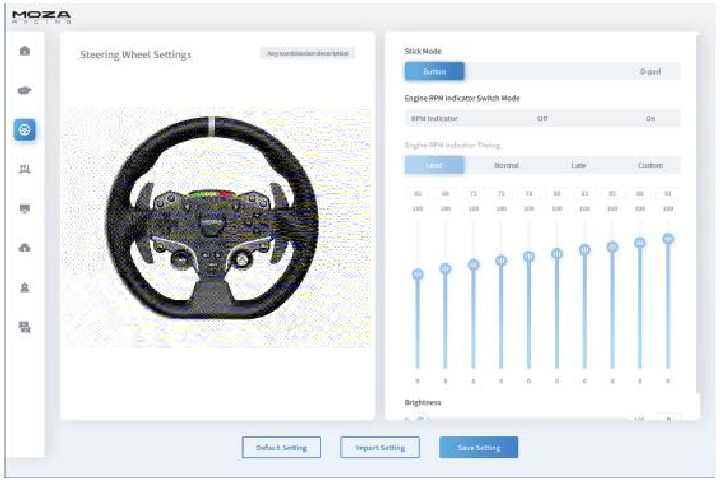

Het ES-stuurwiel kan eenvoudig en snel worden ingesteld in de MOZA Pit House-software.

• RPM-indicatiewisselmodus: keuze uit drie modi: in-game rpm, uit en constant
• Indicatiemodi: er zijn twee modi, modus 1 en modus 2, die in detail worden uitgelegd wanneer de muis over de optie wordt bewogen.
• RPM-indicatietiming: kies tussen vroeg, normaal, laat of aangepast om de in-game RPM-timing volledig aan te passen.
• Helderheid: pas de helderheid van de RPM/schakel-LED's aan
  (Ga voor gedetailleerde stuurwielinstellingen en -functies naar de officiële Moza Racing-website)

Specificaties

Materiaal velg: aluminiumlegering

Materiaal schakelpeddel: aluminiumlegering

Grootte: 280 mm

Knoppen: 22

LED's met hoge helderheid: 10 stuks

Intelligente telemetrie: ondersteund

RPM-LED's volledig instelbaar via MOZA Pit House: ondersteund

Ontgrendelingsmethode: snelsluiting

SR-P Lite-racepedalen

Installatiehandleiding pedalen

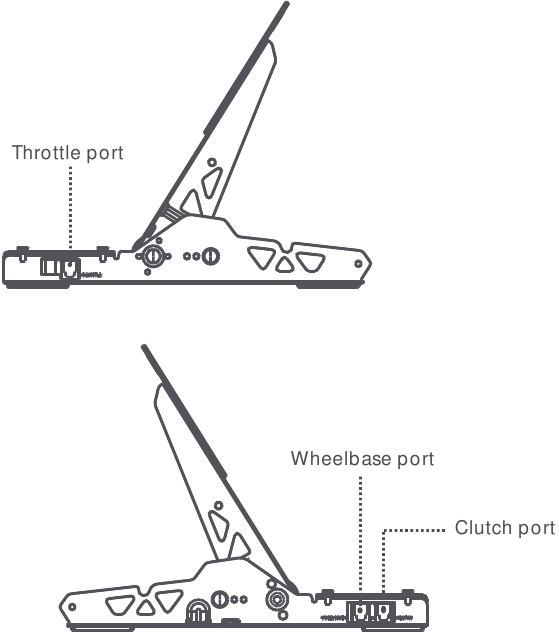

1. Monteer het pedaal op de voetensteun en pas de montagegaten aan, bevestig de M4*10-schroeven aan de voetensteun met behulp van een zeskantige sleutel van 2,5 mm. Om de stabiliteit tijdens het gebruik te garanderen, wordt aanbevolen om alle 4 schroeven van elk pedaal op hun plaats te monteren.
2. Sluit de verbindingskabel aan op de bijbehorende montageconnector, je kunt de kabelclip onder de pedaalvoet gebruiken om de kabels netjes te houden.

3. Om het stuurwiel op het pedaal aan te sluiten, volg je deze stappen: sluit het ene uiteinde van de RJ 45-kabel aan op de poort Wielbasis en het andere uiteinde op de poort Pedaal op de basis.
4. De werkstatus van het pedaal is te zien in de MOZA Pit House. (Als het apparaat nog steeds grijs is of niet reageert wanneer erop wordt gedrukt, koppel dan de basis los, sluit MOZA Pit House, sluit de basis opnieuw aan en open Moza Pit House)

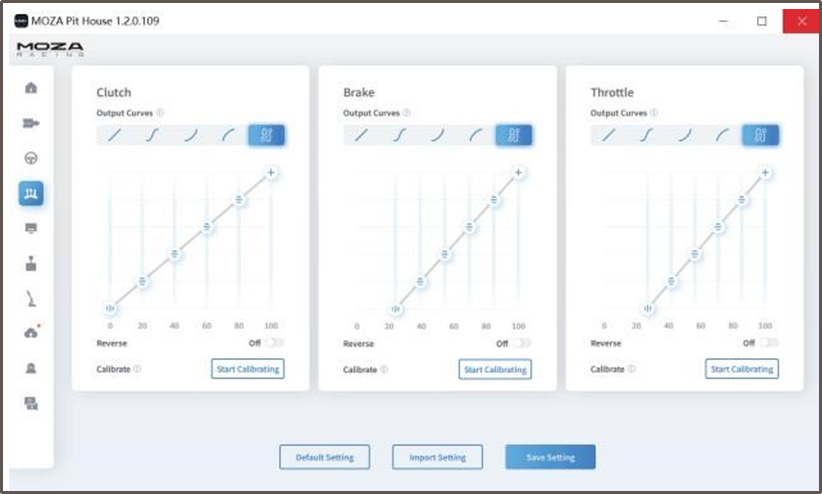

5. Naast het opnieuw kalibreren van het pedaal, heb je de mogelijkheid om het beginpunt, het eindpunt en de afgelegde afstand van het pedaal aan te passen aan je voorkeuren in de MOZA Pit House.


Instructies voor het aanpassen van de pedaalafstand

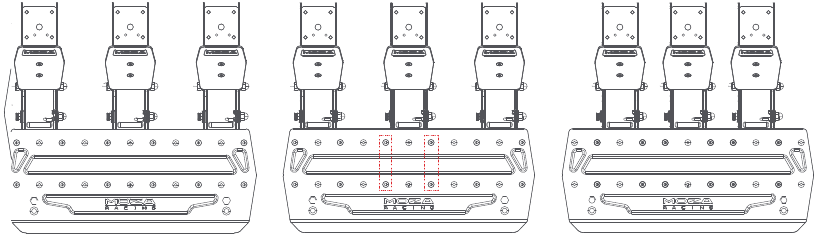

Verplaats het pedaal naar links en rechts om de afstand tussen het pedaal en de basisgaten aan te passen, lijn de gaten uit en draai de schroeven vast (hetzelfde voor het gaspedaal, de rem en de koppeling)

Instructies voor het aanpassen van de hoogte van de pedaalplaat

Gebruik een zeskantige sleutel van 2,5 mm om de schroeven op het vlak van de pedaalplaat tegen de klok in te draaien en gebruik een open steeksleutel van 7 mm om de achterste moer van de schroeven van de plaat te verwijderen, beweeg de plaat op en neer om de hoogte van de plaat aan te passen aan je behoeften, draai vervolgens de moeren en schroeven vast totdat ze op de plaat passen en zet deze vast (de plaat wordt op dezelfde manier afgesteld voor het gaspedaal, de rem en de koppeling)

Specificaties

Materiaal pedaal: hoogwaardig staal

Materiaal pedaalplaat: hoogwaardig staal

Kleur: zwart

Detectiemethode: Hall-sensor

Pedaalafstand: instelbaar

Hoogte pedaalplaat: instelbaar

Softwareaanpassing pedaalweg: ondersteund

Omkeerfunctie pedaalweg: ondersteund

Pedaaloutputcurve: ondersteund

Antislip pedaalpad: ondersteund

Paklijst

• R3 DD-basis
• ES-stuurwiel
• SR-P Lite-racepedalen
• Bureauklem van 15 graden
• Stroomadapter
• Netsnoer
• Kabelboom x2
• Schroeven (verschillende maten)
• Steeksleutels (verschillende maten)
• Moeren
• Kabelclip
• Antislip siliconen pad x2
• M6 platte pad x4
• Moza-logostickers

Referenties

• Racesimulator van MOZA Racing | Vluchtsimulatieapparatuur

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download MOZA R3 Handleiding
