ResMed ClimateLineAir, ClimateLineAir Oxy Handleiding

Inhoud

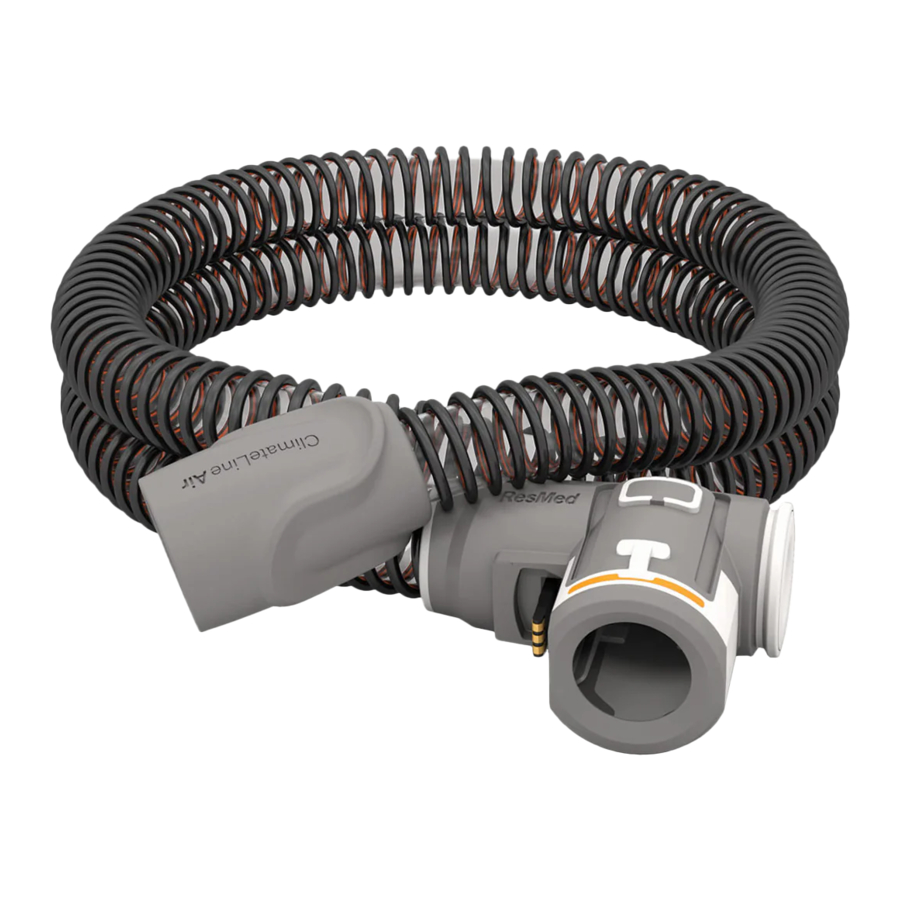

Over uw ClimateLineAir

De ClimateLineAir™ is een verwarmde luchtslang die de gewenste temperatuur bij uw masker levert. ClimateLineAir Oxy is een variant van de ClimateLineAir die een ingebouwde zuurstofaansluiting heeft om een extra zuurstoftoevoer aan te sluiten.
In combinatie met de HumidAir™ bevochtiger kunt u met de ClimateLineAir verwarmde luchtslang Climate Control gebruiken. Climate Control is ontworpen om de therapie comfortabeler te maken door een constante temperatuur mogelijk te maken en de luchtvochtigheid te behouden.

Beoogd gebruik

De ClimateLineAir verwarmde luchtslang is ontworpen voor gebruik met AirSense 10/AirCurve 10 en Lumis™ apparaten.
Lees deze volledige gebruikershandleiding samen met de gebruikershandleiding van uw apparaat voordat u uw ClimateLineAir verwarmde luchtslang gebruikt.
Opmerkingen:

  • Niet alle soorten luchtslangen zijn in alle regio's verkrijgbaar.
  • Lumis omvat niet de S9™ Lumis Tx.

Installatie

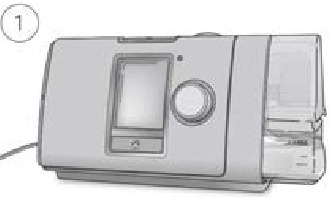

  1. Zorg ervoor dat het apparaat is aangesloten en is ingeschakeld.
    Installatie - Stap 1

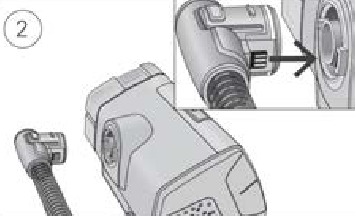

  2. Houd de manchet van de luchtslang vast en lijn de connector van de luchtslang uit met de connectorpoort.
    Installatie - Stap 2 - Houd de manchet vast

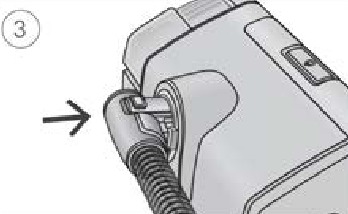

  3. Duw de manchet naar binnen totdat de connector vastklikt. ClimateLineAir aangesloten wordt kort weergegeven op het scherm van het apparaat.
    Installatie - Stap 3 - Duw de manchet naar binnen
  4. Sluit het gemonteerde masker aan op het vrije uiteinde van de luchtslang.
    Installatie - Stap 4 - Sluit het gemonteerde masker aan


Zorg ervoor dat u de luchtslang zo plaatst dat deze niet rond het hoofd of de nek kan draaien.

Installatie met extra zuurstof

Om de ClimateLineAir Oxy met extra zuurstof te installeren, voert u de stappen uit die in het installatiegedeelte worden beschreven en de volgende extra stappen.

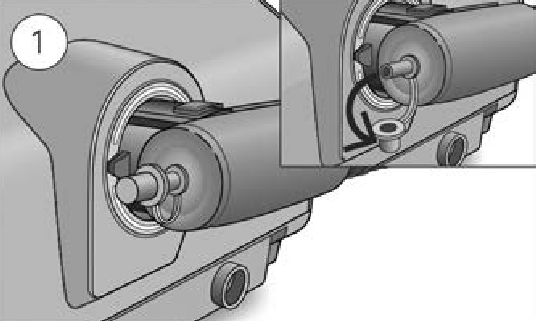

  1. Verwijder de dop van de zuurstofconnector.
    Installatie met extra zuurstof - Stap 1

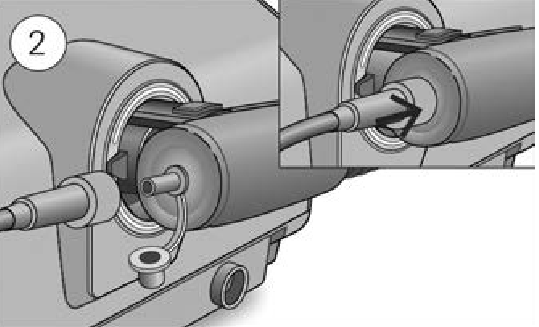

  2. Sluit de zuurstoftoevoerslang aan op de zuurstofconnector. Zorg ervoor dat deze stevig is bevestigd.
    Installatie met extra zuurstof - Stap 2


Er mag geen extra zuurstof worden gebruikt tijdens het roken of in de buurt van open vuur.
Opmerkingen:

  • Voordat u zuurstof toevoegt, dient u zich vertrouwd te maken met de specifieke waarschuwingen met betrekking tot het gebruik van extra zuurstof. Deze zijn te vinden aan het einde van uw gebruikershandleiding van het apparaat.
  • Als u de ClimateLineAir Oxy zonder extra zuurstof gebruikt, zorg er dan voor dat de dop van de zuurstofconnector stevig is bevestigd.

Climate Control

Climate Control is een intelligent systeem dat de bevochtiger en de ClimateLineAir verwarmde luchtslang regelt om tijdens de therapie een constante, comfortabele temperatuur en luchtvochtigheid te leveren.
Ontworpen om een droge neus en mond te voorkomen, houdt het de ingestelde temperatuur en relatieve luchtvochtigheid vast terwijl u slaapt. Climate Control kan worden ingesteld op Auto of Handmatig en is alleen beschikbaar wanneer zowel de ClimateLineAir als de HumidAir bevochtiger zijn aangesloten.

Climate Control Auto

Climate Control Auto is de aanbevolen en standaardinstelling. Climate Control Auto is ontworpen om therapie zo gemakkelijk mogelijk te maken, dus het is niet nodig om de temperatuur- of luchtvochtigheidsinstellingen te wijzigen.
De buistemperatuur is ingesteld op Auto (27°C) en Climate Control past de bevochtigeruitvoer aan om een constante, comfortabele luchtvochtigheid van 85% relatieve luchtvochtigheid te behouden en tegelijkertijd rainout (waterdruppels in de luchtslang en het masker) te voorkomen.

Buistemperatuur

In Climate Control Auto is het niet nodig om instellingen te wijzigen, maar als de lucht in het masker te warm of koud aanvoelt, kunt u de buistemperatuur aanpassen om te vinden wat voor u het meest comfortabel is. U kunt de buistemperatuur instellen op een waarde tussen 16 en 30°C, of deze volledig uitschakelen.

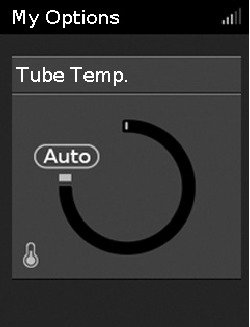

De buistemperatuur aanpassen:

  1. Draai in Mijn opties aan de knop om Buistemperatuur te markeren en druk vervolgens op de knop.
  2. Draai aan de knop om de temperatuur aan te passen en druk op de knop om de wijziging op te slaan.

Climate Control Handmatig

Climate Control Handmatig is ontworpen om u meer flexibiliteit en controle over uw instellingen te bieden, en stelt u in staat om de temperatuur en luchtvochtigheid aan te passen aan de instelling die voor u het meest comfortabel is.
In Climate Control Handmatig kunnen de buistemperatuur en het luchtvochtigheidsniveau onafhankelijk van elkaar worden ingesteld, maar rainout-bescherming is niet gegarandeerd. Als rainout optreedt, probeer dan eerst de buistemperatuur te verhogen. Als de luchttemperatuur te warm wordt en rainout aanhoudt, probeer dan de luchtvochtigheid te verlagen.

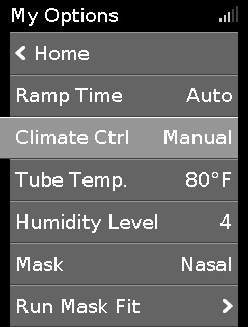

Overschakelen naar Climate Control Handmatig:

  1. Draai in Mijn opties aan de knop om Climate Ctrl te markeren en druk vervolgens op de knop.
  2. Draai aan de knop om Handmatig te selecteren en druk op de knop om de wijziging op te slaan.

Luchtvochtigheidsniveau

De bevochtiger bevochtigt de lucht en is ontworpen om de therapie comfortabeler te maken. Als u een droge neus of mond krijgt, verhoog dan de luchtvochtigheid. Als u vocht in uw masker krijgt, verlaag dan de luchtvochtigheid.
U kunt het luchtvochtigheidsniveau instellen op Uit of tussen 1 en 8, waarbij 1 de laagste luchtvochtigheidsinstelling is en 8 de hoogste luchtvochtigheidsinstelling.

Het luchtvochtigheidsniveau aanpassen:

  1. Draai in Mijn opties aan de knop om Luchtvochtigheidsniveau te markeren en druk vervolgens op de knop.
  2. Draai aan de knop om het luchtvochtigheidsniveau aan te passen en druk op de knop om de wijziging op te slaan.

Als u Climate Control Handmatig hebt gebruikt en wilt terugkeren naar Climate Control Auto, volgt u de onderstaande instructies.

Overschakelen naar Climate Control Auto:

  1. Draai in Mijn opties aan de knop om Climate Ctrl te markeren en druk vervolgens op de knop.
  2. Draai aan de knop om Auto te selecteren en druk vervolgens op de knop om de wijziging op te slaan.

Uw ClimateLineAir onderhouden

Het is belangrijk dat u uw luchtslang regelmatig reinigt om ervoor te zorgen dat u een optimale therapie krijgt. De volgende paragrafen helpen u bij het loskoppelen, reinigen, controleren en opnieuw aansluiten van uw luchtslang.

Loskoppelen

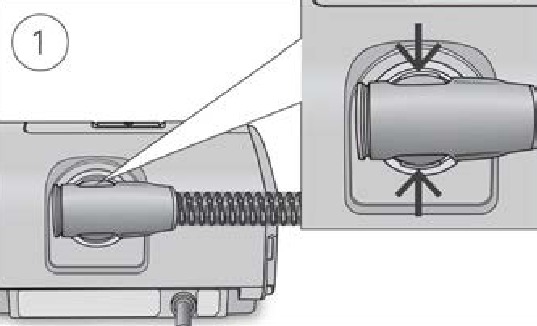

  1. Houd de manchet van de luchtslang vast, oefen zachte druk uit op de ontgrendelingsknoppen en trek deze weg van het apparaat.
    Loskoppelen - Stap 1 - Houd de manchet vast

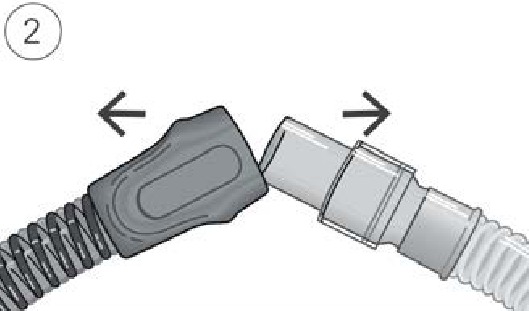

  2. Houd zowel de manchet van de luchtslang als het draaistuk van het masker vast en trek ze vervolgens voorzichtig uit elkaar.
    Loskoppelen - Stap 2

Opmerking: houd alleen de manchet van de luchtslang vast en trek eraan. Houd de slang zelf niet vast en trek er niet aan, omdat dit schade kan veroorzaken.

Reinigen

U dient de luchtslang wekelijks te reinigen zoals beschreven.

  1. Was de luchtslang in warm water met een mild reinigingsmiddel. Niet wassen in een vaatwasser of wasmachine.
  2. Spoel de luchtslang grondig af en laat hem drogen, buiten direct zonlicht en/of warmte.

Controleren

U dient de luchtslang regelmatig te controleren op eventuele schade. Als er gaten, scheuren of barsten zijn, dient u deze te vervangen.

De luchtslang opnieuw aansluiten

Wanneer de luchtslang droog is, kunt u deze opnieuw aansluiten op het apparaat.

  1. Sluit de luchtslang stevig aan op de luchtuitlaat aan de achterkant van het apparaat.
  2. Sluit het vrije uiteinde van de luchtslang stevig aan op het gemonteerde masker.

Probleemoplossing

Als u problemen ondervindt, raadpleeg dan het gedeelte over probleemoplossing in de gebruikershandleiding van uw apparaat of www.resmed.com.
Ernstige incidenten die zich voordoen met betrekking tot dit apparaat, moeten worden gemeld aan ResMed en de bevoegde autoriteit in uw land.

Technische specificaties

Omgevingscondities
Bedrijfstemperatuur: +5°C tot +35°C
Opmerking: De luchtstroom voor de ademhaling die door dit therapieapparaat wordt geproduceerd, kan hoger zijn dan de temperatuur van de kamer. Onder extreme omgevingstemperatuuromstandigheden (40°C) blijft het apparaat veilig.
Luchtvochtigheid tijdens bedrijf: 10 tot 95% relatieve luchtvochtigheid, niet-condenserend
Bedrijfshoogte: Zeeniveau tot 2.591 m; luchtdrukbereik 1013 hPa tot 738 hPa
Opslag- en transporttemperatuur: -20°C tot +60°C
Opslag- en transportvochtigheid: 5 tot 95% relatieve luchtvochtigheid, niet-condenserend
Elektromagnetische compatibiliteit/Weerstand van de luchtslang tegen doorstroming en nalevingswaarden
Raadpleeg de gebruikershandleiding van het apparaat of ResMed.com.
Temperatuur
Temperatuurbereik: +16 tot +30°C
Uitschakeling: +41°C
Werkdrukbereik
Maximaal aanbevolen druk 30 cm H2O (30 hPa)
Fysiek
Luchtslang Materiaal Lengte Binnendiameter
ClimateLineAir Flexibele kunststof en elektrische componenten 2 m 15 mm
ClimateLineAir Oxy Flexibele kunststof en elektrische componenten 1,9 m 19 mm
Ontwerplevensduur
ClimateLineAir, ClimateLineAir Oxy 6 maanden

Symbolen

De volgende symbolen kunnen op het product of de verpakking voorkomen.

Fabrikant.
Europees gemachtigde vertegenwoordiger.
Catalogusnummer.
Batchcode.
Alleen op recept verkrijgbaar
(In de VS beperkt de federale wet de verkoop van deze apparaten tot verkoop door of op voorschrift van een arts).
Beperking van de luchtvochtigheid.
Temperatuurbeperking.
Beperking van de atmosferische druk.
China logo voor controle van vervuiling 1.
China logo voor controle van vervuiling 2.
Importeur.
Medisch hulpmiddel.
