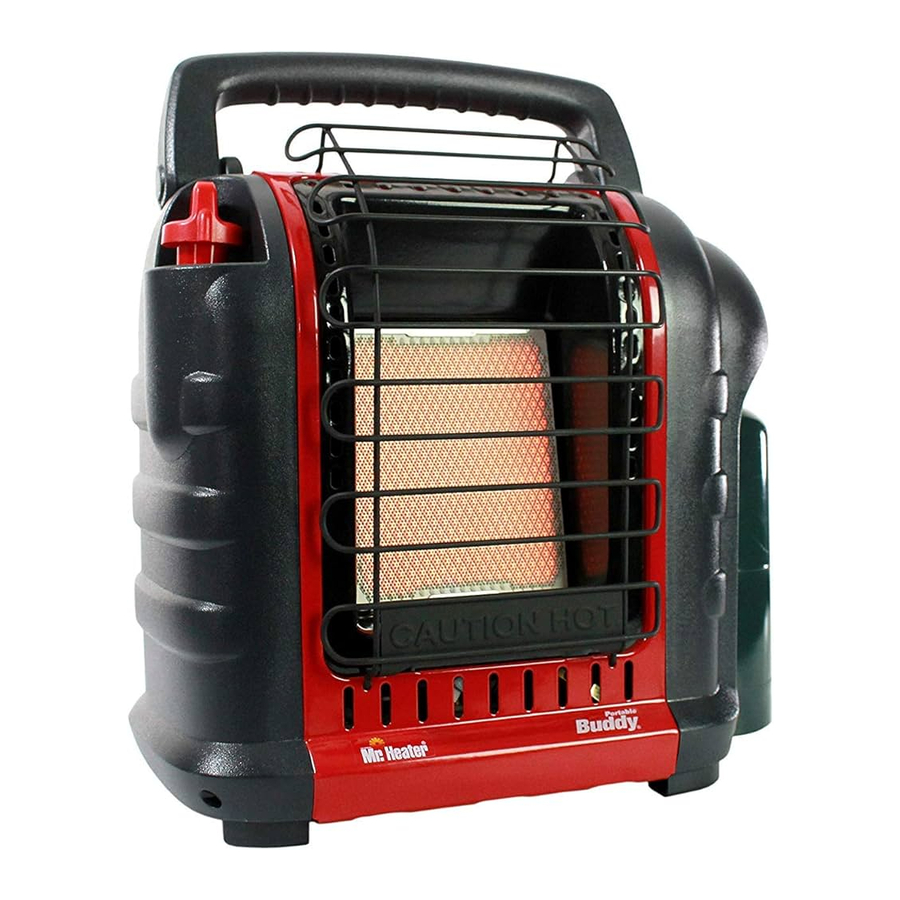

Mr Heater MH9BX Handleiding

WAARSCHUWINGEN

KOOLMONOXIDEGEVAAR
Dit apparaat kan koolmonoxide produceren, wat geen geur heeft.
Gebruik in een afgesloten ruimte kan dodelijk zijn.
Gebruik dit apparaat nooit in een afgesloten ruimte, zoals een camper, tent, auto of huis

VOOR UW VEILIGHEID
Als u gas ruikt:

• Probeer het apparaat niet aan te steken.
• Doof alle open vlammen.
• Koppel los van de brandstoftoevoer

VOOR UW VEILIGHEID
Bewaar of gebruik geen benzine of andere ontvlambare dampen en vloeistoffen in de buurt van dit of enig ander apparaat

Vroege tekenen van koolmonoxidevergiftiging lijken op griep, met hoofdpijn, duizeligheid en/of misselijkheid. Als u deze tekenen hebt, werkt de kachel mogelijk niet goed. Zorg onmiddellijk voor frisse lucht! Laat de kachel onderhouden.

Elke keer dat de slang of tank op het apparaat wordt aangesloten, moet de verbinding worden gecontroleerd op lekken op een of meer manieren: Breng zeepwater aan op de verbinding, zoek naar bellen, luister naar een sissend geluid van ontsnappend gas, voel voor extreme kou, ruik naar een rotte eierengeur. Niet gebruiken als het lekt!

Brandstoffen die worden gebruikt in apparaten voor vloeibaar propaangas, en de verbrandingsproducten van dergelijke brandstof, kunnen u blootstellen aan chemicaliën, waaronder benzeen, waarvan de staat Californië weet dat het kanker en geboorteafwijkingen of andere reproductieve schade veroorzaakt, voor meer informatie gaat u naar www.P65Warnings.ca.gov

Dit product kan u blootstellen aan chemicaliën, waaronder lood en loodverbindingen, waarvan de staat Californië weet dat ze kanker en geboorteafwijkingen of andere reproductieve schade veroorzaken. Ga voor meer informatie naar www.P65Warnings.ca.gov

Eventuele wijzigingen aan deze kachel of de bedieningselementen ervan kunnen gevaarlijk zijn.

BRAND- OF EXPLOSIEGEVAAR
Als u gas ruikt:

1. Probeer het apparaat niet aan te steken en zorg ervoor dat het apparaat in de "UIT"-stand staat.
2. Doof alle vlammen in de buurt.
3. Sluit de brandstoftoevoerklep van de cilinder, indien aanwezig.
4. Koppel de wegwerpcilinder los, indien aanwezig.
5. Verlaat het gebied onmiddellijk.
6. Laat het gas 5 minuten verdwijnen.
7. Als de gasgeur is verdwenen uit het gebied, het apparaat en de brandstoftoevoer, volgt u de procedures voor gasaansluiting. Als u opnieuw gas ruikt, volgt u de stappen 1-6 en laat u het apparaat onderhouden.

Het niet opvolgen van deze instructies kan leiden tot brand of explosie, wat kan leiden tot schade aan eigendommen, persoonlijk letsel of de dood.

SPECIFICATIES

Onjuiste installatie, afstelling, wijziging, service of onderhoud kan leiden tot letsel of schade aan eigendommen. Raadpleeg deze handleiding. Raadpleeg voor hulp of aanvullende informatie een gekwalificeerde installateur, servicebedrijf of gasleverancier.

• Wanneer de kachel wordt gebruikt op hoogtes van meer dan 2100 meter boven zeeniveau, kan de kachel uitschakelen. (Lees de ALGEMENE INFORMATIE)
• Sommige tapijten of linoleumoppervlakken kunnen verkleuren als de kachel rechtstreeks op deze vloerbedekkingen wordt geplaatst.

WAARSCHUWING GEURVERVAGING

VERSTIKKINGSGEVAAR

• Niet gebruiken in niet-geventileerde ruimtes.
• De stroom van verbrandings- en ventilatielucht mag niet worden belemmerd.
• Er moet voldoende ventilatielucht worden aangevoerd om de verbrandingsluchtvereisten van de gebruikte kachel te ondersteunen.
• Raadpleeg het specificatiegedeelte van de handleiding van de kachel, het gegevensplaatje van de kachel of neem contact op met de fabriek om de ventilatievereisten voor verbrandingslucht van de kachel te bepalen.
• Gebrek aan voldoende ventilatielucht leidt tot onvolledige verbranding.
• Onvolledige verbranding kan leiden tot koolmonoxidevergiftiging, wat leidt tot ernstig letsel of de dood. Symptomen van koolmonoxidevergiftiging kunnen zijn: hoofdpijn, duizeligheid en ademhalingsmoeilijkheden.

ALGEMENE VEILIGHEIDSINSTRUCTIES

DIT IS EEN VERWARMINGSAPPARAAT. GEBRUIK DIT APPARAAT NIET ZONDER HET VOORROOSTER GEÏNSTALLEERD. PROBEER GEEN VOEDSEL OP DEZE KACHEL OP TE WARMEN OF TE KOKEN.

• Gebruik geen niet-goedgekeurde hulpstukken op deze kachel.
• Vanwege hoge temperaturen moet het apparaat buiten het verkeer en uit de buurt van brandbare materialen worden geplaatst.
•
  Kinderen en volwassenen moeten worden gewezen op het gevaar van hoge oppervlaktetemperaturen en moeten uit de buurt blijven om brandwonden of kledingontsteking te voorkomen.
• Jonge kinderen moeten zorgvuldig in de gaten worden gehouden wanneer ze in de buurt van het apparaat zijn.
• Plaats geen kleding of ander ontvlambaar materiaal op of in de buurt van het apparaat.
• Gebruik de kachel niet in een rijdend voertuig.
• Deze kachel is alleen voor gebruik buitenshuis.
• DE GASDRUK BIJ DE KACHEL IS GEREGULEERD EN VASTGESTELD OP 1 1" W.C. WANNEER U EEN AFSTANDSBEDIENING GEBRUIKT, REGULEER OF VERLAAG DE AANVOERDRUK VAN DE PROPAANTANK NAAR DE KACHEL NIET!
• DE REGELAAR IN DE KACHEL MOET TIJDENS HET GEBRUIK ALTIJD OP ZIJN PLAATS ZIJN.
• Elk veiligheidsscherm of -rooster dat is verwijderd voor onderhoud aan het apparaat, moet worden teruggeplaatst voordat de kachel wordt gebruikt.
• Het apparaat moet voor elk gebruik worden geïnspecteerd. Frequent schoonmaken kan nodig zijn. De bedieningscompartimenten, brander en circulerende luchtkanalen van het apparaat moeten schoon worden gehouden, zie ONDERHOUD.
• Gebruik deze kachel NIET als een onderdeel onder water heeft gestaan. Bel onmiddellijk een gekwalificeerde servicemonteur om de kachel te inspecteren en om elk onderdeel van het besturingssysteem en elke gasregeling die onder water heeft gestaan, te vervangen.
• Wanneer deze kachel wordt gebruikt zonder voldoende verbrandings- en ventilatielucht, kan deze overmatige KOOLMONOXIDE afgeven, een geurloos, giftig gas.
• Sommige mensen - zwangere vrouwen, mensen met hart- of longziekten, bloedarmoede, mensen onder invloed van alcohol, mensen op grote hoogte - worden meer beïnvloed door koolmonoxide dan anderen.
• Wanneer de kachel op de grond wordt geplaatst, zorg er dan voor dat de grond vlak is en houd alle objecten op minstens 60 cm van de voorkant van de kachel. DEZE KACHEL IS UITGERUST MET EEN KANTELSCHAKELAAR DIE DE KACHEL UITSCHAKELT ALS DE KACHEL OMVALT, LAAT DE KACHEL ECHTER NIET ZONDER TOEZICHT ACHTER OF WAAR KINDEREN DE KACHEL KUNNEN LATEN OMVALLEN. GEBRUIK DE KACHEL NOOIT TIJDENS HET SLAPEN!
• De kachel mag tijdens het aansteken of gebruik niet worden blootgesteld aan ontvlambare dampen of vloeistoffen.

BRANDSTOFGASGEUR
Aan propaan(LP)-gas en aardgas zijn door de mens gemaakte geurstoffen toegevoegd, specifiek voor het detecteren van brandstofgaslekken.
Als er een gaslek optreedt, zou u de brandstofgas moeten kunnen ruiken. Aangezien propaan(LP)-gas zwaarder is dan lucht, moet u de gasgeur laag bij de vloer ruiken. ELKE GASGEUR IS UW SIGNAAL OM ONMIDDELLIJK IN ACTIE TE KOMEN!

• Onderneem geen actie die het brandstofgas zou kunnen ontsteken. Bedien geen elektrische schakelaars. Trek geen stroomkabels of verlengsnoeren uit het stopcontact. Steek geen lucifers of een andere vlam aan. Gebruik uw telefoon niet.
• Haal iedereen onmiddellijk uit het gebouw en uit de buurt van het gebied.
• Sluit alle gastoevoerkleppen van de propaan(LP)-gastank of -cilinder, of de hoofdtoevoerklep bij de meter als u aardgas gebruikt.
• Propaan(LP)-gas is zwaarder dan lucht en kan zich in lage gebieden ophopen. Wanneer u reden hebt om een propaan(LP)-gaslek te vermoeden, blijf dan uit alle lage gebieden.
• Gebruik de telefoon van uw buren en bel uw brandstofgasleverancier en uw brandweer. Ga niet terug het gebouw of het gebied in.
• Blijf uit het gebouw en uit de buurt van het gebied totdat het veilig is verklaard door de brandweerlieden en uw brandstofgasleverancier.
• Laat TENSLOTTE de brandstofgasservicepersoon en de brandweerlieden controleren op ontsnapt gas. Laat ze het gebouw en het gebied luchten voordat u terugkeert. Goed opgeleide servicepersonen moeten eventuele lekken repareren, controleren op verdere lekkages en vervolgens het apparaat voor u opnieuw aansteken.

GEURVERVAGING - GEEN GEUR GEDETECTEERD

• Sommige mensen kunnen niet goed ruiken. Sommige mensen kunnen de geur van de door de mens gemaakte chemische stof die aan propaan(LP)-gas is toegevoegd niet ruiken. U moet bepalen of u de geur van de geurstof in deze brandstofgassen kunt ruiken.
• Leer de geur van propaan(LP)-gas herkennen. Lokale propaan(LP)-gasdealers geven u graag een kras- en snuffelbrochure. Gebruik deze om vertrouwd te raken met de brandstofgasgeur.
• Roken kan uw vermogen om te ruiken verminderen. Het feit dat u zich gedurende een bepaalde tijd in de buurt van een geur bevindt, kan uw gevoeligheid voor die bepaalde geur beïnvloeden. Geuren die aanwezig zijn in dierverblijven kunnen de brandstofgasgeur maskeren.
• De geurstof in propaan(LP)-gas is kleurloos en de intensiteit van de geur kan onder bepaalde omstandigheden vervagen.
• Als er een ondergronds lek is, kan de beweging van gas door de grond de geurstof filteren.
• De geur van propaan(LP)-gas kan op verschillende niveaus in intensiteit verschillen. Aangezien propaan(LP)-gas zwaarder is dan lucht, kan er op lagere niveaus meer geur zijn.
• Wees altijd gevoelig voor de geringste gasgeur. Als u een gasgeur blijft detecteren, hoe klein ook, behandel deze dan als een ernstig lek. Onderneem onmiddellijk actie zoals eerder besproken.

BELANGRIJKE PUNTEN OM TE ONTHOUDEN

• Propaan(LP)-gas heeft een kenmerkende geur. Leer deze geuren herkennen. (Zie de bovenstaande paragrafen Brandstofgasgeur en Geurvervaging.
• Zelfs als u niet goed bent opgeleid in de service en reparatie van de kachel, wees u ALTIJD bewust van de geuren van propaan(LP)-gas.
• Als u niet goed bent opgeleid in de reparatie en service van propaan(LP)-gas, probeer dan niet de kachel aan te steken, service of reparaties uit te voeren of aanpassingen aan de kachel aan te brengen aan het propaan(LP)-gasbrandstofsysteem.
• Een periodieke snuiftest rond de kachel of bij de verbindingen van de kachel; d.w.z. slang, aansluitingen, enz., is onder alle omstandigheden een goede veiligheidspraktijk. Als u zelfs maar een kleine hoeveelheid gas ruikt, NEEM DAN ONMIDDELLIJK CONTACT OP MET UW BRANDSTOFGASLEVERANCIER. WACHT NIET!

ALGEMENE INFORMATIE

• Wanneer de kachel koud is of op kamertemperatuur is, duurt het enkele minuten voordat de brandertegel helder oranje wordt. Dit is normaal en de kachel werkt naar behoren. Als de brandertegel zichtbaar vlamt, zet u de kachel uit en belt u een gekwalificeerde servicemonteur.
  Opmerking: De kachel is bedoeld voor gebruik buitenshuis, maar kan hinderlijke uitschakelingen ervaren als gevolg van bepaalde windomstandigheden.
• Wanneer het apparaat is aangestoken, moet er ongeveer een kwart inch (1/4") rand rond de tegel zijn die niet helder oranje wordt. Dit is normaal.
• Wanneer de kachel voor de eerste keer wordt gebruikt, kan het bovenste gedeelte van de reflector verkleuren. Dit is ook normaal en geen reden tot bezorgdheid.
• Het beschermrooster aan de voorkant van deze kachel is gecoat met een speciale hittebestendige verf. Wanneer de kachel voor de eerste keer wordt gebruikt, kan het rooster merkbare rook of dampen afgeven. Dit is normaal en zal niet voorkomen bij volgend gebruik. De dampen zijn niet schadelijk.
• De kachel is ontworpen om te werken op hoogtes tot 2100 meter. Wanneer de kachel wordt gebruikt op hoogtes van meer dan 2100 meter boven zeeniveau, brandt het apparaat mogelijk niet zo helder als op lagere hoogtes. Dit is normaal. Op grotere hoogtes kan de kachel uitschakelen. Als dit gebeurt, zorg dan voor frisse lucht, wacht 5 minuten en steek hem opnieuw aan. Als de kachel blijft uitschakelen, is er mogelijk niet genoeg zuurstof beschikbaar om de juiste verbranding te voeden.
• De bedrijfstijd is ongeveer 3 tot 6 uur op een cilinder van 450 gram en 48 tot 110 uur op een cilinder van 9 kg (gebaseerd op de instellingen "HI" en "LO"). Vanwege de eigenschappen van LP-gas kunnen de looptijden aanzienlijk worden verkort bij continu gebruik bij temperaturen onder -7 °C.
• Deze kachel is uitgerust met een kantelbeveiligingsschakelaar. Hinderlijke uitschakelingen kunnen optreden als het apparaat wordt gestoten of verplaatst. Als dit gebeurt, steekt u de kachel eenvoudigweg opnieuw aan.
• Laat dit apparaat niet onbeheerd achter terwijl het in gebruik is. Houd kinderen en huisdieren te allen tijde uit de buurt van het apparaat.
• LP-gascilinders moeten worden geconstrueerd en gemarkeerd in overeenstemming met de specificaties voor "Cilinders, bollen en buizen voor het transport van gevaarlijke goederen, CAN/CSA B339".
• Gebruik alleen PROPANE die GAS VRIJGEEFT. Als er vragen zijn over het vrijgeven van gas, vraag het dan aan uw propaanleverancier.

Inspecteer altijd de propaancilinder en de propaanverbindingen van de kachel op schade, vuil en afval voordat u de propaancilinder aansluit. Niet gebruiken als de kop van de cilinder beschadigd, doorboord of verslechterd is.

Gebruik de kachel niet, tenzij de bedieningsknop is vergrendeld in een positie die is gemarkeerd met "hi", "lo" of "pilot". Zet de bedieningsknop nooit tussen de vergrendelde posities. Slechte verbranding en hogere niveaus van koolmonoxide kunnen het gevolg zijn.

Probeer de verwarmingsniveaus niet aan te passen door de afsluitklep van de propaantank te gebruiken.

BEDIENING

AANSTEEK-/BEDIENINGSINSTRUCTIES VOOR GEBRUIK MET WEGWERPBare PROPANE-CILINDERS VAN 1 LB

BEVESTIG OF VERWIJDER DE CILINDER ALTIJD BUITEN, VER WIJDERT VAN VLAMMEN, ANDERE ONTSTEKINGSBRONNEN EN ALLEEN WANNEER HET VERWARMINGSTOESTEL KOEL AANVOELT. ROOK NOOIT BIJ HET BEVESTIGEN OF VERWIJDEREN VAN EEN PROPANE-CILINDER OF BIJ HET MAKEN VAN EXTERNE AANSLUITINGEN!

• Gebruik alleen wegwerpcilinders van 16,4 oz. (1 lb.) die passen op de No. 600-klepaansluiting.
• Het verwarmingstoestel en de bevestigde cilinder moeten tijdens het gebruik rechtop staan.

Het verwarmingstoestel mag tijdens het aansteken niet worden blootgesteld aan ontvlambare dampen of vloeistoffen.

1. Zorg ervoor dat de bedieningsknop met vier standen in de stand "OFF" (UIT) staat. Zie afbeelding 1.

2. Draai de regelaar naar buiten voor een eenvoudige tankinstallatie. Schroef de wegwerp LP-gastank van 1 lb. met de klok mee (van onderaf) in het draagbare verwarmingstoestel totdat deze handvast zit. Zie afbeelding 2. Gebruik geen afdichtmiddel op deze aansluiting.

3. Controleer de cilindraansluiting op lekken met een sopje bij de schroefdraadaansluiting onder de koepelvormige plastic afdekking waar de cilinder in de regelaar wordt geschroefd. ZIE WAARSCHUWING! OP DE KOEPELVORMIGE PLASTIC AFDEKKING.
4. Draai de bedieningsknop tegen de klok in naar de stand "PILOT" (WAARDEVLAM) en druk deze in om aan te steken. Zie afbeelding 3.

5. Nadat de waakvlam is aangestoken, houdt u deze 30-60 seconden ingedrukt en laat u de knop vervolgens los. De knop moet terugkeren naar de volledig uitgeschoven stand. Zie afbeelding 4.

6. Om de kachel te bedienen, drukt u de knop iets in en draait u deze voorzichtig om de "HI"-stand (HOOG) te vergrendelen om de brandertegel aan te steken. Laat de kachel in de "HI"-stand (HOOG) staan totdat de brandertegel feloranje wordt.
7. Nadat de brandertegel feloranje is geworden, past u het warmtevermogen aan door de bedieningsknop naar de gewenste stand te draaien ("LO"- (LAAG) of "HI"-instelling (HOOG)).

Instructies voor het uitschakelen

1. Om het verwarmingstoestel uit te schakelen, drukt u de bedieningsknop iets in en draait u deze met de klok mee naar de stand "OFF" (UIT).

• Gebruik, bewaar of verwijder de cilinder niet in de buurt van ontvlambare materialen of ontstekingsbronnen.

LP-GASCILINDERS MOETEN WORDEN LOSGEKOPPELD VAN HET VERWARMINGSTOESTEL WANNEER ZE NIET IN GEBRUIK ZIJN!

AANSTEEK-/BEDIENINGSINSTRUCTIES VOOR GEBRUIK MET EEN SLANG DIE IS AANGESLOTEN OP EEN EXTERNE CILINDER MET EEN MAXIMALE GROOTTE VAN 20 LBS

• Dit verwarmingstoestel mag alleen worden gebruikt met een externe hervulbare propaancilinder ALS de cilinder zich buitenshuis bevindt en het verwarmingstoestel wordt gebruikt met Mr. Heater-slang nr. F273701, F273702 of F272702 en brandstoffilter F273699. Het brandstoffilter moet jaarlijks worden vervangen. (OPMERKING: Gebruik het verwarmingstoestel niet zonder het brandstoffilter, omdat brandstofverontreiniging het verwarmingstoestel kan beschadigen.) Of gebruik F273704 Buddy-serieslang. Brandstoffilter niet vereist.
• Inspecteer de slang voor elk gebruik van het verwarmingstoestel. Als er sprake is van overmatige slijtage of de slang is doorgesneden, vervang deze dan voordat u het verwarmingstoestel gebruikt met een van de hierboven getoonde Mr. Heater-slangnummers.
• De propaancilinder moet een vermeld beveiligingsapparaat tegen overvulling bevatten, evenals een kraag om de cilinderventiel te beschermen.
• Het verwarmingstoestel moet tijdens het gebruik rechtop staan.

Het verwarmingstoestel mag tijdens het aansteken niet worden blootgesteld aan ontvlambare dampen of vloeistoffen.

1. Zorg ervoor dat de bedieningsknop met vier standen in de stand "OFF" (UIT) staat. Zie afbeelding 1.
2. Draai de regelaar naar buiten voor een eenvoudige slanginstallatie. Schroef de slangconnector in de regelaar op het verwarmingstoestel en schroef de connector aan het andere uiteinde van de slang in de LP-gastankventiel. Draai alle slangaansluitingen vast. Gebruik GEEN afdichtmiddel op een van deze aansluitingen.
3. Mr. Heater raadt ten zeerste aan om het wegwerpbrandstoffilter F273699 te gebruiken om eventuele oliesubstanties op te vangen wanneer het is aangesloten op een externe cilinder die het verwarmingstoestel buiten werking kan stellen.
4. Open het ventiel bij de LP-gastank.
5. Controleer alle slangaansluitingen op lekken met een sopje bij de schroefdraadaansluiting onder de koepelvormige plastic afdekking waar de slangconnector in de regelaar wordt geschroefd en bij de LP-gastank. ZIE WAARSCHUWING! OP DE KOEPELVORMIGE PLASTIC AFDEKKING.

Nadat u het verwarmingstoestel hebt uitgeschakeld, blijft de draadbescherming heet. Laat het volledig afkoelen voordat u het opbergt.

Neem NOOIT een hervulbare propaancilinder mee naar binnen. Er kan brand of een explosie ontstaan die materiële schade, ernstig letsel of de dood kan veroorzaken!

6. Draai de bedieningsknop tegen de klok in naar de stand "PILOT" (WAARDEVLAM) en druk deze in om aan te steken. Zie afbeelding 3. Dit kan langer duren om de lucht uit de toevoerslang te verwijderen, afhankelijk van de lengte van de gebruikte slang.
7. Als de waakvlam niet aangaat, houdt u deze ongeveer 30 seconden ingedrukt; laat los en druk opnieuw in. Herhaal dit totdat de waakvlam aangaat.
8. Nadat de waakvlam is aangestoken, houdt u deze 30-60 seconden ingedrukt en laat u de knop vervolgens los. De knop moet terugkeren naar de volledig uitgeschoven stand. Zie afbeelding 4. De waakvlam moet blijven branden.
9. Om de kachel te bedienen, drukt u de knop iets in en draait u deze voorzichtig om de "HI"-stand (HOOG) te vergrendelen om de brandertegel aan te steken. Laat de kachel in de "HI"-stand (HOOG) staan totdat de brandertegel feloranje wordt.
10. Nadat de brandertegel feloranje is geworden, past u het warmtevermogen aan door de bedieningsknop naar de gewenste stand te draaien ("LO"- (LAAG) of "HI"-instelling (HOOG)).

Instructies voor het uitschakelen

1. Om het verwarmingstoestel uit te schakelen, sluit u het propaan af bij de toevoertank, laat u het verwarmingstoestel het propaan in de toevoerleiding opgebruiken totdat het verwarmingstoestel uitschakelt en drukt u vervolgens de bedieningsknop iets in en draait u deze met de klok mee naar de stand "OFF" (UIT).

• Wanneer het niet in gebruik is, moet het gas worden afgesloten bij de LP-gastank. Zoals eerder vermeld, laat u het verwarmingstoestel het propaan in de toevoerleiding opgebruiken totdat het verwarmingstoestel uitschakelt. Wanneer de LP-gastank niet is losgekoppeld van het verwarmingstoestel, moeten het verwarmingstoestel en de cilinder buitenshuis worden opgeslagen, in een goed geventileerde ruimte, buiten bereik van kinderen, en mogen ze niet worden opgeslagen in een gebouw, garage of een andere afgesloten ruimte.
• Opslag van het verwarmingstoestel binnenshuis is alleen toegestaan als de cilinder is losgekoppeld en verwijderd van het verwarmingstoestel. Cilinders moeten buitenshuis worden opgeslagen, buiten bereik van kinderen, en mogen niet worden opgeslagen in een gebouw, garage of een andere afgesloten ruimte.

ONDERHOUD

• Houd het gebied rond het verwarmingstoestel altijd vrij van brandbare materialen, benzine en andere ontvlambare dampen en vloeistoffen.
• Houd de ventilatieopeningen (sleuven aan de onder- en bovenkant van het verwarmingstoestel) te allen tijde vrij.
• Inspecteer de waakvlam en de brander tijdens gebruik regelmatig visueel. De waakvlam moet blauw van kleur zijn (niet geel) en zich uitstrekken tot de thermokoppel. De vlam zal de thermokoppel net onder de punt omringen. Zie afbeelding 5.

• Een lichte gele vlam kan optreden waar de waakvlam en de hoofdbrander vlam elkaar ontmoeten. De brander moet feloranje zijn (met een lichte blauwe kleur rond de rand, een roodoranje waas die zichtbaar is op de keramische tegel is acceptabel) en zonder een merkbare vlam.
• Een blauwe vlam die aan de bovenkant van de keramische tegel naar buiten rolt, duidt op een ophoping van stof, pluizen of spinnenwebben in de behuizing en de hoofdbrander. Als de waakvlam geel is of de brander een merkbare vlam heeft, kan reiniging nodig zijn.
• Het is noodzakelijk om de branderopening en de branderventuri periodiek te controleren om er zeker van te zijn dat ze vrij zijn van dingen zoals insectennesten en spinnenwebben die zich in de loop van de tijd kunnen ophopen. Een verstopte buis kan tot brand leiden.
• Gebruik de volgende procedure om de behuizing en de hoofdbrander te inspecteren.

Reinigingsinstructies (raadpleeg de overzichtstekening):

Laat het verwarmingstoestel volledig afkoelen voordat u onderhoud uitvoert.

1. Verwijder de wegwerpcilinder van 1 lb. van het verwarmingstoestel of zet de gastoevoer uit bij het externe cilinderventiel en koppel de slang los van het verwarmingstoestel.
2. Verwijder de (4) vier schroeven waarmee de achterklep (ref. # 7) aan het verwarmingstoestel is bevestigd.
3. Draai de klep vanaf de onderkant naar buiten. Maak los van de 2 bovenste clips. Zet opzij.
4. Verwijder de (4) vier schroeven waarmee de brander is bevestigd en de brandstofleiding van de brander. Verwijder de brander (ref. # 16) van de achterkant van de behuizing.
5. Inspecteer de binnenkant van de behuizing op ophoping van stof, pluizen of spinnenwebben. Reinig de binnenkant van de behuizing indien nodig met een stofzuiger of breng luchtdruk aan. Beschadig geen onderdelen in de behuizing tijdens het reinigen.
6. Inspecteer en reinig de hoofdbranderopening (geschroefd in de openinghouder). De openinghouder (ref. # 19) is met (2) twee schroeven bevestigd aan de venturi van de brander.
7. Inspecteer en reinig de waakvlam (gemonteerd op de beugel) met behulp van een stofzuiger of breng luchtdruk aan door de gaten in de waakvlam die worden aangegeven door de pijlen in afbeelding 5.
8. Breng luchtdruk aan (max. 30 psi) in de keramische tegel van de brander en de venturibuis om stof, pluizen of spinnenwebben te verwijderen.
9. Monteer de hoofdbranderopeninghouder opnieuw op de brander.
10. Installeer de brander opnieuw in de verwarmingsbehuizing.
11. Installeer de brandstofleiding opnieuw en controleer op lekken.
12. Installeer de achterklep van het verwarmingstoestel.
13. De buitenkant van het verwarmingstoestel kan worden gereinigd met een vochtige doek. Vermijd het directe gebruik van spuitbussen of opspuitreinigers. Gebruik geen schurende materialen of reinigingsmiddelen op de stickers of de bedieningsknop.

Gebruik nooit naalden, draden of soortgelijke cilindrische voorwerpen om de waakvlam te reinigen om te voorkomen dat u het gekalibreerde robijn beschadigt dat de gasstroom door de waakvlamopening regelt.

BUITEN HET SEIZOEN

• Als het verwarmingstoestel gedurende een langere periode "OFF" (UIT) wordt gelaten, moet de propaan (LP)-gastoevoer naar het verwarmingstoestel zo dicht mogelijk bij de gasbron worden afgesloten. In het geval van draagbaar gebruik moet het gas worden afgesloten bij de propaan (LP)-gastank.
• Als het verwarmingstoestel wordt opgeslagen, zorg er dan voor dat u de propaan (LP)-gastank loskoppelt.

PROBLEEMOPLOSSING

• Neem voor extra hulp of informatie contact op met de technische dienst.

INFORMATIE OVER HET BESTELLEN VAN ONDERDELEN

AANKOPEN: Accessoires kunnen worden gekocht bij elke lokale Mr. Heater dealer of rechtstreeks bij de fabriek
VOOR INFORMATIE OVER SERVICE
Bel gratis 800-251-0001
Of bezoek www.mrheater.com
Onze kantooruren zijn van 8:00 uur tot 17:00 uur, EST, van maandag tot en met vrijdag.
Vermeld in alle communicatie het modelnummer, de aankoopdatum en een beschrijving van het probleem.

PRODUCTREGISTRATIE: Bedankt voor uw aankoop.
Log in op http://www.egiregistration.com om uw product te registreren

MR. HEATER, INC., 4560 W. 160TH ST., CLEVELAND, OHIO 44135 • 800-251-0001
www.mrheater.com; 800-251-0001
