Mr Heater MH25NG, MH22LP Handleiding

WAARSCHUWINGEN

Niet voor gebruik in garages van woningen in Canada

Als de informatie in deze handleiding niet exact wordt opgevolgd, kan dit leiden tot brand of een explosie met materiële schade, persoonlijk letsel of de dood tot gevolg

• Bewaar of gebruik geen benzine of andere ontvlambare dampen en vloeistoffen in de buurt van dit of enig ander apparaat.
• WAT U MOET DOEN ALS U GAS RUIKT
  • Sluit de gastoevoer af
  • Probeer geen enkel apparaat aan te steken
  • Raak geen elektrische schakelaar aan; gebruik geen telefoon in uw gebouw.
  • Bel onmiddellijk uw gasleverancier vanaf een telefoon die zich op afstand van het lek bevindt. Volg de instructies van de gasleverancier op.
  • Als u uw gasleverancier niet kunt bereiken, bel dan de brandweer.
• Installatie en service moeten worden uitgevoerd door een gekwalificeerde installateur, servicebedrijf of de gasleverancier.

Dit is een gasgestookte kachel zonder afvoer. Hij gebruikt lucht (zuurstof) uit de ruimte waarin hij is geïnstalleerd. Er moet worden gezorgd voor voldoende verbrandings- en ventilatielucht. Raadpleeg het gedeelte Verse lucht voor verbranding en ventilatie van deze handleiding.

Onjuiste installatie, afstelling, wijziging, service of onderhoud kan leiden tot materiële schade, letsel of overlijden. Lees de installatie-, bedienings- en onderhoudsinstructies zorgvuldig door voordat u deze kachel installeert of eraan werkt. Raadpleeg een gekwalificeerde installateur, servicebedrijf of gasleverancier voor hulp of aanvullende informatie.

Onjuiste installatie, afstelling, wijziging, service of onderhoud kan leiden tot materiële schade, letsel of overlijden. Lees de installatie-, bedienings- en onderhoudsinstructies zorgvuldig door voordat u deze kachel installeert of eraan werkt. Raadpleeg een gekwalificeerde installateur, servicebedrijf of gasleverancier voor hulp of aanvullende informatie.

Bij gebruik zonder verse lucht kan de kachel koolmonoxide afgeven, een geurloos giftig gas. ZET EEN RAAM EEN PAAR CENTIMETER OPEN VOOR VERSE LUCHT BIJ GEBRUIK VAN DE KACHEL.

Deze kachel is uitgerust met een VEILIGHEIDSSYSTEEM VOOR DE WAARNLVAM. MANIPULEER HET VEILIGHEIDSSYSTEEM VAN DE WAARNLVAM NIET.

Als de kachel uitvalt, steek hem dan pas weer aan als u verse lucht hebt aangevoerd. Laat de kachel repareren als hij steeds uitvalt. Houd de brander en de bediening schoon.
Open de deur gedurende 5 minuten.

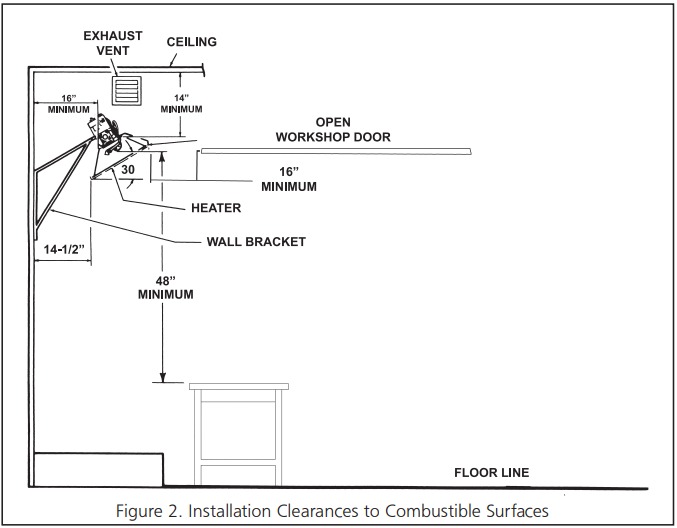

Houd de afstanden aan zoals weergegeven in Afbeelding 2 of op het typeplaatje van de kachel.

OPMERKING:

1. ALLEEN DE ROOKGASZIJDE VAN DE KACHEL KAN WORDEN VERHOOGD (30°).

• GEBRUIK GEEN AANSTEKER OF ANDERE VLAM VOOR HET TESTEN OP LEKKAGE.
• OVERSCHRIJD DE INLAATDRUK VAN 1/2 PSI NAAR DE KACHEL NIET.

Brandstoffen die worden gebruikt in apparaten voor vloeibaar propaangas, en de verbrandingsproducten van dergelijke brandstoffen, kunnen u blootstellen aan chemicaliën, waaronder benzeen, waarvan de staat Californië weet dat ze kanker en geboorteafwijkingen of andere reproductieve schade veroorzaken. Ga voor meer informatie naar www.P65Warnings.ca.gov

Koolmonoxidevergiftiging kan tot de dood leiden.

Koolmonoxidevergiftiging:
Vroege tekenen van koolmonoxidevergiftiging lijken op griep, met hoofdpijn, duizeligheid of misselijkheid. Als u deze tekenen hebt, werkt de kachel mogelijk niet goed. Zorg onmiddellijk voor frisse lucht! Laat de kachel repareren. Sommige mensen worden meer beïnvloed door koolmonoxide dan anderen. Dit zijn onder meer zwangere vrouwen, personen met hart- of longaandoeningen of bloedarmoede, mensen onder invloed van alcohol en mensen die zich op grote hoogte bevinden.

• Sluit nooit een gasklep of thermostaat aan op netspanning of een transformator.
• Als de infrarode kleur van het rooster dof wordt wanneer de verwarming van het gebouw in werking is, raadpleeg dan de gasleverancier over de juiste afmetingen van de gastoevoerleidingen.
• Deze kachel is alleen voor installatie binnenshuis!

OPMERKING
Het pakkingbindmateriaal dat in deze kachelsamenstelling wordt gebruikt, zal tijdelijk een geur en/of damp afgeven. Deze toestand zal na ongeveer 20 minuten verdwenen zijn en zal daarna niet meer voorkomen. Raadpleeg Hoofdstuk Unitinstallatie voor ventilatie.

DIT PRODUCT KAN U BLOOTSTELLEN AAN CHEMICALIËN, WAARONDER LOOD EN LOODVERBINDINGEN, WAARVAN DE STAAT CALIFORNIË WEET DAT ZE KANKER EN GEBOORTEAFWIJKINGEN OF ANDERE REPRODUCTIEVE SCHADE VEROORZAKEN. GA VOOR MEER INFORMATIE NAAR WWW.P65WARNINGS.CA.GOV

INLEIDING

UITRUSTING

Deze kachel is de consumentenversie van onze zeer succesvolle, grondig geteste, gasgestookte, infrarood, industriële gebruikskachel.
Deze kachel heeft geen externe elektrische bron nodig om te werken.

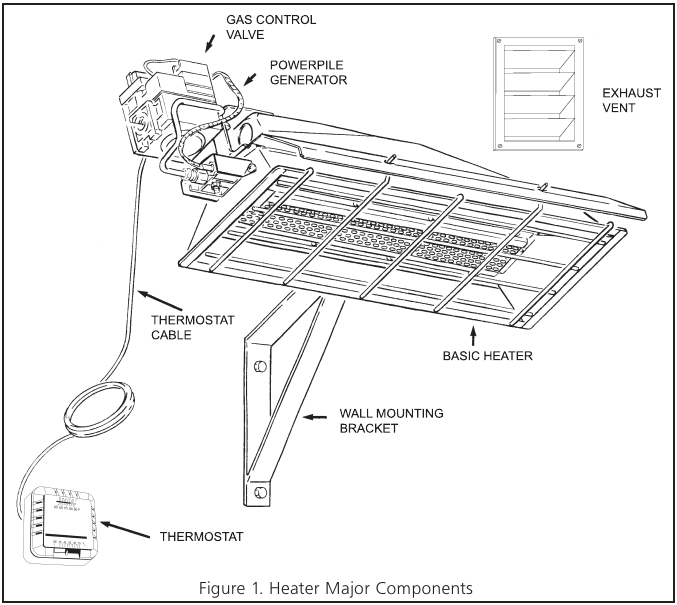

De belangrijkste onderdelen van de kachel en een typische installatie worden weergegeven in Afbeelding 1. De basiskachel bestaat uit de complete brandersamenstelling, rookgasafleider, rooster, reflectorassemblage en gezichtsbescherming.

DOEL VAN DE UITRUSTING

Deze kachel is alleen voor installatie binnenshuis. Niet voor gebruik in woningen. OPMERKING: Een woning is een woonhuis dat bedoeld is voor gebruik door één of meer personen en dat een of meer ruimtes omvat, zoals ruimtes die worden gebruikt om te koken, eten, wonen, slapen of een sanitaire voorziening. Een woning omvat geen aangebouwde en vrijstaande garage, werkplaats of buiten

ALGEMENE INFORMATIE

• Uw kachel wordt volledig gemonteerd geleverd en is in de fabriek getest met het juiste type gas en bij de ingangsdrukken die op het typeplaatje staan vermeld.
• Controleer bij ontvangst en voordat u met de installatie begint de kachel en de verpakking op beschadigingen en/of ontbrekende onderdelen. Neem contact op met uw dealer als er schade wordt gevonden of als u vermoedt dat er onderdelen ontbreken. Raadpleeg Hoofdstuk Onderdelenlijst voor een complete lijst van items die nodig zijn voor de veilige en efficiënte installatie en het gebruik van deze kachel.
• Probeer nooit de kachel te gebruiken met een andere brandstof dan die specifiek op het typeplaatje staat vermeld.
• De installatie van de kachel moet voldoen aan alle lokale bouwvoorschriften of, bij afwezigheid van geldende lokale voorschriften, aan de National Fuel Gas Code, ANSI Z223.1 (NFPA 54). Deze code kan worden verkregen bij de Canadian Standards Association, 8501 East Pleasant Valley Road, Cleveland, OH 44131; of, NFPA, Battery March Park, Quincy, MA 02269.
• Canadese installaties moeten voldoen aan de CAN/CGA-B149.1.2 gascode, die kan worden gekocht bij Canadian Gas Association, 55 Scarsdale Road, Don Mills, Ontario M3B 2R3.
• Een afgesloten 1/8" N.P.T. Test Gage Connection is voorzien op de gasregeling van de kachel.
• Zie tabellen 1 en 2 voor de specificaties van de kachel:

Tabel 1. BTU-waarden en toevoerdrukken

Tabel 2. Afmetingen en openingmaten van de kachel

Onjuiste installatie, afstelling, wijziging, service of onderhoud kan leiden tot materiële schade, letsel of overlijden. Lees de installatie-, bedienings- en onderhoudsinstructies zorgvuldig door voordat u deze kachel installeert of eraan werkt. Raadpleeg een gekwalificeerde installateur, servicebedrijf of gasleverancier voor hulp of aanvullende informatie.

• Neem voor meer informatie contact op met Mr. Heater TollFree 800-251-0001— www.mrheater.com

De volgende extra NFPA-handleidingen zijn nuttig bij het installeren van deze kachel op een locatie die niet in deze handleiding wordt verwacht:

OVERSCHRIJD DE INLAATDRUK VAN 1/2 PSI NAAR DE KACHEL NIET

Zorg voor voldoende afstand tot brandbare materialen volgens Tabel 3 aan de regelzijde van de kachel voor onderhoud en minimaal aan de boven- en zijkanten voor ventilatie en verbrandingsluchttoevoer.
Een minimale afstand van 8' boven de vloer voor openbare garages in overeenstemming met NFPA nr. 88 meest recente editie, of Afbeelding 1; afhankelijk van wat groter is.
Canadese installaties in openbare garages moeten voldoen aan CGA 149B.1.9 meest recente editie.

Houd de afstanden aan zoals weergegeven in Afbeelding 2 of op het typeplaatje van de kachel.

UNIT INSTALLATION

ALGEMENE INSTALLATIE-INFORMATIE EN -VEREISTEN

• De vereiste minimale afstanden tot brandbare oppervlakken worden weergegeven in Afbeelding 2 en Tabel 3. Zoals weergegeven in Afbeelding 2, wordt de voorkant van de kachel geïnstalleerd op de minimaal vereiste afstand tot brandbare oppervlakken en richting open ruimte, en vervolgens moeten de andere zijden een minimale afstand van 16 inch tot brandbare oppervlakken hebben.

• Installatie van dit apparaat boven 2.000 ft (610 m) moet in overeenstemming zijn met de lokale voorschriften, of bij afwezigheid van lokale voorschriften, de National Fuel Gas Code, ANSI Z223.1 / NFPA 54 of National Standard of Canada, Natural Gas and Propane Installation Code, CSA B149.1.
• Deze kachel kan op elke muur worden gemonteerd; het wordt echter aanbevolen om de kachel in het midden van de muur tegenover eventuele overheaddeuren te monteren.
• Zorg er bij het selecteren van installatielocaties voor deze kachel voor dat het openen van externe of interne deuren of ramen geen minimale afstanden schendt of contact maakt met kachelonderdelen.
• Als er een overheaddeur in het gebouw is geïnstalleerd, controleer dan of de kachel niet zodanig is geïnstalleerd dat deze de werking van de deur hindert en controleer of de deur in geopende positie de afstanden niet verkleint tot onder de minimumvereisten. Monteer de kachel nooit op een zodanige manier dat de kachel zich boven een geopende overheaddeur bevindt.
• Zorg ervoor dat er geen gasleidingen of elektrische bedrading of leidingen de montage van de kachel aan de muur belemmeren.
• Afhankelijk van de lokale voorschriften en vereisten en het vaardigheidsniveau van de installateur, kan het dimensioneren en installeren van gasleidingen die nodig zijn om de kachel van gas te voorzien, de hulp van een professional vereisen. Raadpleeg bij twijfel over deze vereisten de vereisten van deze handleiding met de dealer bij wie de kachel is gekocht en uw gasleverancier, of bel onze klantenservice op 1-800-251-0001. De selectie van de montagelocatie van de thermostaat is cruciaal voor een efficiënte en effectieve werking van de kachel.
• In de meeste gevallen zal de infiltratie rond uw niet-geïsoleerde toegangsdeuren en ramen voldoende luchtstroom leveren voor een efficiënte werking van de kachel.

Verse lucht voor verbranding en ventilatie

Een onbelemmerde luchtstroom tijdens de werking van de kachel is essentieel om te voorkomen dat het gebied boven de geïnstalleerde kachel oververhit raakt. Als uw werkplaats/utility-gebouw goed is geïsoleerd (inclusief ramen, deuren, openingen, enz.) moeten de volgende ventilatiemethoden worden gevolgd:

• Voor uw gemak wordt er een enkele afvoeropening bij uw kachel geleverd. Deze opening moet zich boven de kachel bevinden (bij voorkeur op het hoogste punt in het interieur van het gebouw) en deze moet naar de buitenkant van het gebouw ventileren. Een extra opening is verkrijgbaar bij de fabriek voor mensen met een afgewerkte werkplaats of utility-gebouw.
• Een inlaatopening, of equivalent, van de buitenkant van het gebouw met een effectief oppervlak van 75 vierkante inch moet zich onder de kachel bevinden (bij voorkeur binnen 2 voet van de vloer van het gebouw).
• Openingen die gelijkwaardig zijn aan de inlaatopening zouden zijn: gedeeltelijk open deuren en gedeeltelijk open ramen.
• Openingen van dit formaat (5 inch bij 13 inch, of 3 inch bij 25 inch) voorkomen gevaarlijke warmteophoping boven de kachel.

Richtlijnen voor de thermostaat

• De thermostaat moet ongeveer 5 voet boven de vloer worden gemonteerd, waar de lucht er vrij omheen kan circuleren.
• De thermostaat mag niet rechtstreeks op een koude buitenmuur worden gemonteerd zonder een geïsoleerd montageblok.
• De thermostaat mag niet in directe tocht worden gemonteerd.
• De thermostaat mag niet direct onder de geïnstalleerde kachel worden gemonteerd.
• De thermostaat mag niet worden geïnstalleerd op een afstand die verder van de kachel ligt dan de lengte van de thermostaatkabel.

MONTAGE-INSTRUCTIES

Nadat u de installatielocatie van de kachel en de locatie van de thermostaat hebt geselecteerd en nadat u hebt gecontroleerd en ervoor hebt gezorgd dat aan alle bovenstaande plaatsingsvereisten is voldaan, monteert u de kachel als volgt:

1. Bepaal hoe u de ontluchting wilt installeren op basis van de constructie van het gebouw en uw persoonlijke voorkeur. (d.w.z. wilt u de geflensde (afgewerkte) kant aan de binnenkant of de buitenkant van het gebouw of wilt u twee ontluchtingen zodat zowel de buitenkant als de binnenkant afgewerkt zijn?) Bestel indien nodig een extra ontluchting bij de fabriek. Ons adres en gratis telefoonnummer staan op de achterkant van deze handleiding. Installeer de ontluchting als volgt:

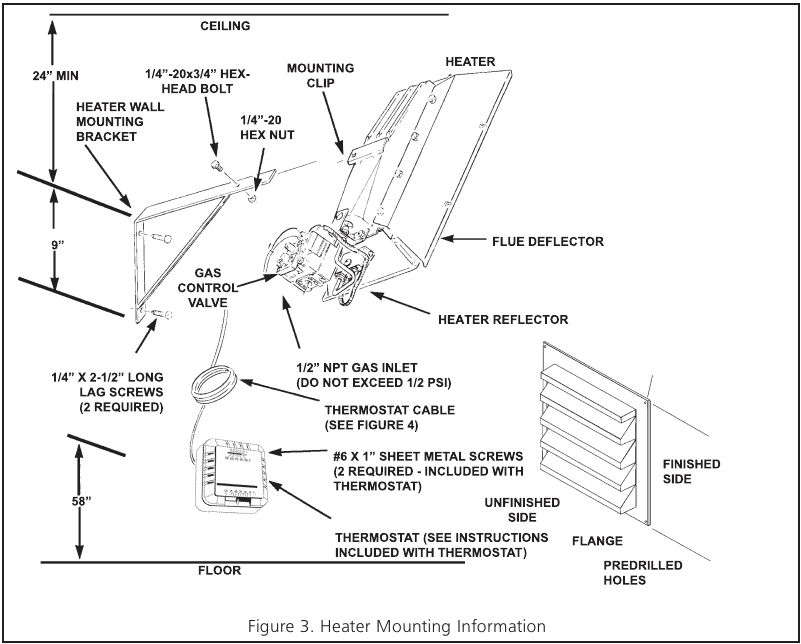

   1. Zie Afbeelding 3 voor afmetingen en informatie over de ontluchting.

   2. Selecteer een plaats zo hoog mogelijk boven de kachel in overeenstemming met de bovenstaande vereisten en zorg ervoor dat de ontluchting of ontluchtingen geen contact maken met of interfereren met bestaande gebouwsystemen (d.w.z. leidingen, bedrading, sanitair, enz.).
   3. Plaats de onafgewerkte kant van de ontluchting tegen de muur op de gekozen locatie en traceer de afmetingen ervan op de muur met een potlood of een andere geschikte markeerder.
   4. Snijd of open anderszins een gat in de muur, of muren voor afgewerkte gebouwen, met de afmetingen van de onafgewerkte kant van de ontluchting.
   5. Installeer de ontluchting of ontluchtingen zoals gewenst en bevestig met 4 geschikte bevestigingsmiddelen door de voorgeboorde gaten in de ontluchtingsflens.
2. Bereid de montage van de muurbeugel van de kachel als volgt voor:
   1. Als de muurbeugel moet worden bevestigd aan een muur met een stijl en wandplaat, raadpleeg dan Afbeelding 3 voor afmetingen, zoek een stijl en boor twee 1/8" geleidegaten in de middenlijn van de stijl. Gebruik een sjabloon voor een vereenvoudigde installatie.
   2. Als de muurbeugel moet worden bevestigd aan een muur van baksteen of metselwerk, raadpleeg dan Afbeelding 3 voor afmetingen. Koop twee expansieankers van 1/4 inch (binnendiameter) en bepaal de juiste boormaat die ermee moet worden gebruikt. Boor gaten van de juiste maat in de baksteen of het metselwerk om de ankers te accepteren.
3. Plaats de muurbeugel op de muur en lijn de twee doorlopende gaten op de beugel uit met de geleidegaten of ankers. Installeer 1/4 inch bij 2-1/2 inch houtdraadbouten door de beugel in de stijl of ankers. Draai stevig vast.
4. Zoek de montageclip van de kachel op de achterkant van de kachel en selecteer de 1/4" – 20 bij 3/4" zeskantbout en 1/4" - 20 zeskantmoer.
5. Plaats de kachel zoals weergegeven in Afbeelding 3 en schuif de montageclip van de kachel over de beugel en installeer de bout door de clip en beugel.
6. Draai de zeskantmoer op de bout en draai stevig vast.
7. Zorg ervoor dat de geselecteerde thermostaatlocatie aan alle bovenstaande vereisten voldoet. Raadpleeg de instructies die bij de thermostaat worden geleverd voor aanvullende informatie over aarding en montage-instructies.
8. Als de muur is gemaakt van een stijl en wandplaatconstructie, gebruik dan de #6 bij 1 inch plaatstalen schroeven die bij de thermostaat zijn geleverd en monteer de thermostaat op de geselecteerde locatie.
9. Als de muur van baksteen of metselwerk is, moeten de juiste ankers worden verkregen om de montageschroeven van de thermostaat te kunnen plaatsen. Gebruik de achterplaat van de thermostaat als sjabloon om de gatlocaties te markeren, boor ankergaten van de juiste maat, installeer de ankers en bevestig de thermostaat stevig met behulp van de montageschroeven.

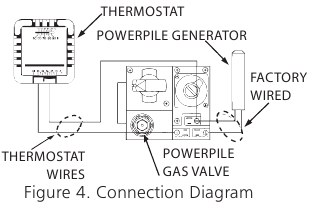

10. Sluit de thermostaatdraden aan op de gasklep zoals weergegeven in Afbeelding 4.


Sluit de powerpile-gasklep of thermostaat nooit aan op de lijnspanning of een transformator

DE UNIT AANSLUITEN OP DE GASTOEVOER

Afhankelijk van de lokale voorschriften en vereisten en het vaardigheidsniveau van de installateur, kan het dimensioneren en installeren van gasleidingen die nodig zijn om de kachel veilig en efficiënt van gas te voorzien, de hulp van een professional vereisen. Raadpleeg bij twijfel over deze vereisten de vereisten van deze handleiding met de dealer bij wie de kachel is gekocht en uw gasleverancier

Vereisten voor de gastoevoer

Aardgas

• Zie de tabellen 1 en 2 voor de minimum-, maximum-, bedrijfs- en verdeeldruk van de gastoevoer voor beide kachelmodellen. Druggen worden verstrekt in inches W.C. (waterkolom). Zie ook de typeplaatjes van de kachel op de kachel.
• De meeste niet-commerciële aardgasdiensten bieden een lijndruk van 4 oz. (6,9 inch W.C.). Raadpleeg bij twijfel uw aardgasleverancier.
• Om de beste prestaties van uw aardgaskachel te garanderen, moet u ervoor zorgen dat de verdeeldruk van de toevoer minimaal 6" W.C. is.

Model MH25NG is ontworpen om aardgas te verbranden en is uitgerust met een regelaar. De regelaar is ingebouwd in de gasklep. De maximale inlaatdruk naar deze regelaar is 1/2 psi (14 inch W.C.) Als de gasleidingdruk hoger is dan 1/2 psi, moet er een extra regelaar worden geïnstalleerd voor de kachel/regelaar om de druk te verlagen tot maximaal 1/2 psi.

Propaangas

• Om de beste prestaties van uw LP-gaskachel te garanderen, moet u ervoor zorgen dat de verdeeldruk van de toevoer minimaal 1/2 psi (14 inch W.C.) is.

Model MH22LP is ontworpen om vloeibaar petroleum (LP) gas te verbranden en is uitgerust met een regelaar. De regelaar is ingebouwd in de gasklep. De maximale inlaatdruk naar deze regelaar is 1/2 psi (14 inch W.C.). Als de gasleidingdruk hoger is dan 1/2 psi, moet er een extra regelaar worden geïnstalleerd voor de kachel/regelaar om de druk te verlagen tot maximaal 1/2 psi.

Leidingvereisten

Alle geïnstalleerde leidingen moeten voldoen aan de lokale voorschriften en verordeningen of aan de National Fuel Gas Code, ANSI Z223.1 (NFPA 54), afhankelijk van wat van toepassing is. Bij het installeren van leidingen moet rekening worden gehouden met de volgende vereisten: Canadese installaties moeten voldoen aan de B149.1.2 Gas Code.

• Gebruik nieuwe, goed geruimde zwarte buizen vrij van spaanders.
• Breng een hoogwaardige pijpverbinding aan op alle mannelijke schroefdraad zoals weergegeven in Afbeelding 5 vóór de montage. Als LP-gas de brandstof is, zorg er dan voor dat de pijpverbinding bestand is tegen LP-gas. Gebruik geen teflontape.

• Mannelijke schroefdraad op de buis die in de gasklep moet worden geïnstalleerd, moet voldoen aan de vereisten van Afbeelding 6. Schroefdraad die langer is dan die in de afbeelding wordt weergegeven, kan vervorming en storing van de gasklep veroorzaken.

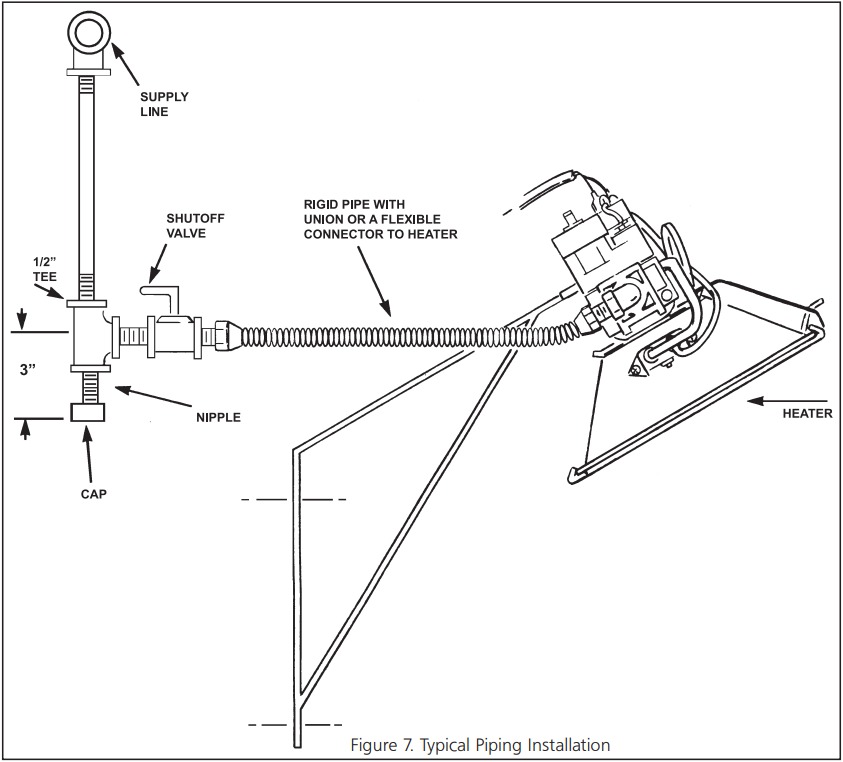

• Een slibvanger die voldoet aan de typische vereisten van Afbeelding 7 moet in de leiding naar de gasklep worden geïnstalleerd.


OPMERKING

1. GEBRUIK ALLEEN EEN PIJPVERBINDING DIE BESTAND IS TEGEN VLOEIBARE GASSEN BIJ LP-INSTALLATIES.
2. WEERGEGEVEN AANSLUITINGEN ZIJN NIET INBEGREPEN BIJ DE KACHEL

• Er moet een speciale afsluitklep voor de kachel in de gastoevoerleiding worden geïnstalleerd.

LeidingINSTALLATIE

Terwijl u ervoor zorgt dat aan alle bovenstaande vereisten voor de gastoevoer en leidingen wordt voldaan, installeert u de leidingen als volgt:

1. Monteer in overeenstemming met de bovenstaande leidingvereisten de leidingen, slibvanger, afsluitklep en noodzakelijke aansluitingen. Draai alle onderdelen stevig vast.

Het niet garanderen dat mannelijke schroefdraad op de buis die in de gasklep moet worden geïnstalleerd voldoet aan de vereisten van Afbeelding 6, kan schade, vervorming en storing van de gasklep veroorzaken.

2. Installeer een schroefdraadnippel, voorbereid in overeenstemming met de bovenstaande paragraaf, in de gasklep.
3. Sluit de gasleiding aan op de nippel die in de gasklep is geïnstalleerd.

Gebruik bij het testen van gasleidingen alleen een oplossing van zeep en water. Gebruik geen lucifer of andere vlam om te controleren op lekken. Als er tijdens het lekdichtheidscontrole gas wordt geroken, sluit dan de gastoevoer af en ventileer het gebouw.

4. Zorg ervoor dat het gebouw goed geventileerd is. Open, zonder het waakvlammetje van de kachel aan te steken, de gastoevoerklep en zet de leidingen onder druk tot aan de gasklep van de kachel.
5. Breng met een borstel een oplossing van zeep en water aan op alle aansluitingen en zoek naar bellen die op een lek duiden. Als er een lek wordt geconstateerd, sluit dan de gastoevoer af en draai de aansluitingen aan. Test opnieuw en draai de aansluitingen aan.

BEDIENINGSINSTRUCTIES

VEILIGHEIDSINSTRUCTIES VOOR DE BEDIENING

Bij gebruik zonder verse lucht kan de kachel koolmonoxide afgeven, een reukloos, giftig gas. ZET EEN RAAM EEN PAAR CENTIMETER OPEN VOOR VERSE LUCHT BIJ GEBRUIK VAN DE KACHEL.

Deze kachel is uitgerust met een VEILIGHEIDSSYSTEEM VOOR DE WAAKVLAM. PRUTST NIET MET HET VEILIGHEIDSSYSTEEM VOOR DE WAAKVLAM.

Als de kachel uitvalt, steek hem dan niet opnieuw aan voordat u verse lucht toevoert. Open de deur gedurende 5 minuten. Als de kachel blijft uitvallen, laat hem dan onderhouden. Houd de brander en de bediening schoon.

KOOLMONOXIDEVERGIFTIGING KAN TOT DE DOOD LEIDEN. Vroege tekenen van koolmonoxidevergiftiging lijken op griep met hoofdpijn, duizeligheid en/of misselijkheid. Als u deze symptomen heeft, werkt de kachel mogelijk niet goed. Zorg onmiddellijk voor verse lucht! Laat de kachel onderhouden.

GEBRUIK GEEN LUCIFER OF ANDERE VLAM OM OP LEKKAGE TE TESTEN.

Als de infraroodkleur van het rooster dof wordt wanneer de centrale verwarming van het gebouw in werking is, raadpleeg dan de gasleverancier over de juiste afmetingen van de gasleidingen.

Deze kachel is uitsluitend bedoeld voor installatie binnenshuis!

OPMERKING
Het pakkingbindmiddel dat in deze kachelassemblage wordt gebruikt, zal tijdelijk een geur en/of damp afgeven. Deze toestand zal na ongeveer 20 minuten verdwijnen en daarna niet meer voorkomen. Raadpleeg hoofdstuk Installatie van de eenheid voor ventilatie.

EENHEID OPSTARTEN

Zorg er tijdens het opstarten van de kachel voor dat het gebouw goed geventileerd is

1. Open de gastoevoerklep of -kleppen.
2. Zet de thermostaat in de OFF-stand (UIT). Zie Afbeelding 8

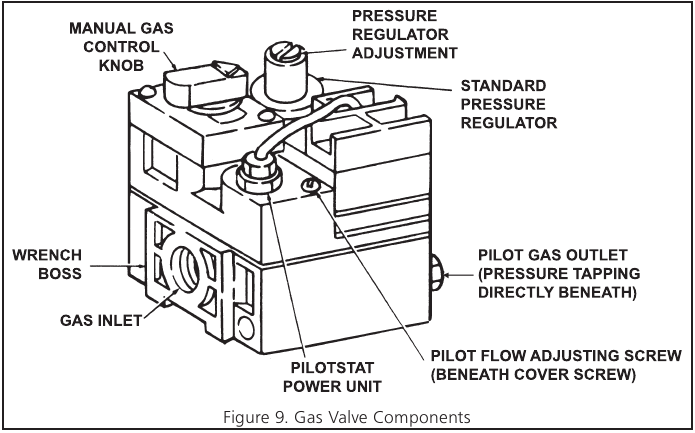

3. Als de handmatige gasknop op de gasklep niet in de OFF-stand (UIT) staat, drukt u de knop gedeeltelijk in en draait u hem naar de OFF-stand (UIT). Zie Afbeelding 9.

4. Wacht 5 minuten om het gas dat zich in de hoofdbrander heeft opgehoopt te laten ontsnappen (vooral belangrijk na installatie).
5. Draai de handmatige gasknop naar de PILOT-stand (WAAKVLAM).

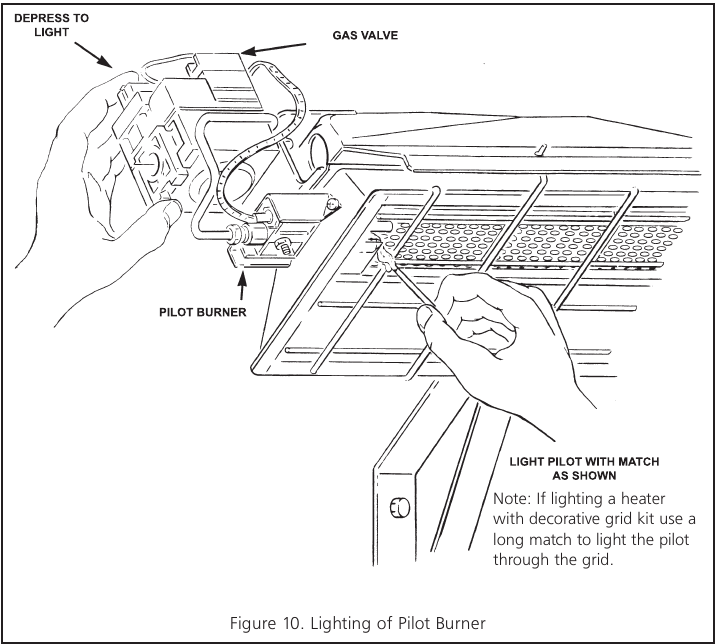

6. Druk de handmatige gasknop in. Steek met een lucifer de waakvlam aan. Als u een kachel aansteekt met een decoratieve roosterkit, gebruik dan een lange lucifer om de waakvlam door het rooster aan te steken. Zie Afbeelding 10. Houd de knop ongeveer 30 seconden ingedrukt om eventuele lucht in de gasleidingen door de waakvlam te laten stromen en, zodra de waakvlam brandt, de thermokoppel voldoende op te warmen om de veiligheidsklep in een open positie te activeren.

7. Laat de handmatige gasknop los en draai hem naar ON (AAN).
8. Zet de thermostaat opnieuw op de gewenste temperatuur.

OPMERKING
Tijdens het eerste opstarten van de kachel zal er een geur en misschien wat damp uit de kachel komen. Dit is het pakkingbindmiddel dat deze geur en/of damp afgeeft. Na ongeveer 20 minuten zal deze geur verdwijnen en niet meer voorkomen.

AFSLUITEN

1. Zet de thermostaat op OFF (UIT).
2. Draai de handmatige gasknop op de gasklep naar de PILOT-stand (WAAKVLAM).
3. Druk de knop gedeeltelijk in en draai hem naar de OFF-stand (UIT).
4. Sluit de gastoevoerkleppen.

PROBLEEMOPLOSSING

1. Tabel 4 geeft een overzicht van de meest voorkomende storingen die u kunt tegenkomen tijdens de werking of het onderhoud van uw kachel.
2. In het geval dat er geen resultaten kunnen worden verkregen na het uitvoeren van alle genoemde oplossingen, bel dan de fabriek.

Tabel 4. Probleemoplossingstabel
Hieronder staan in tabelvorm verschillende symptomen van een slecht functionerend systeem, mogelijke defecten die deze symptomen veroorzaken en voorgestelde corrigerende maatregelen. De tabel gaat ervan uit dat de juiste gasdruk beschikbaar is voor de kachel en dat de ontstekingsprocedure is zoals vermeld op de plaat die aan de kachel is bevestigd.

INDIEN ONDERHOUD NODIG IS
BRENG DIT APPARAAT NIET TERUG NAAR DE WINKEL
Voor informatie over onderhoud kunt u ons gratis nummer bellen: 1-800-251-0001.
Onze kantooruren zijn van 8:30 uur tot 17:00 uur, Eastern Time Zone van maandag tot en met vrijdag.
Vermeld in alle communicatie het modelnummer, de aankoopdatum en een beschrijving van het probleem

INSTRUCTIES VOOR BEDIENINGSONDERHOUD

DE WAAKVLAM AFSTELLEN

De waakvlam moet 10 tot 13 mm (3/8 tot 1/2 inch) van de punt van de thermokoppel of generator omhullen. Raadpleeg Afbeelding 11. Om af te stellen:

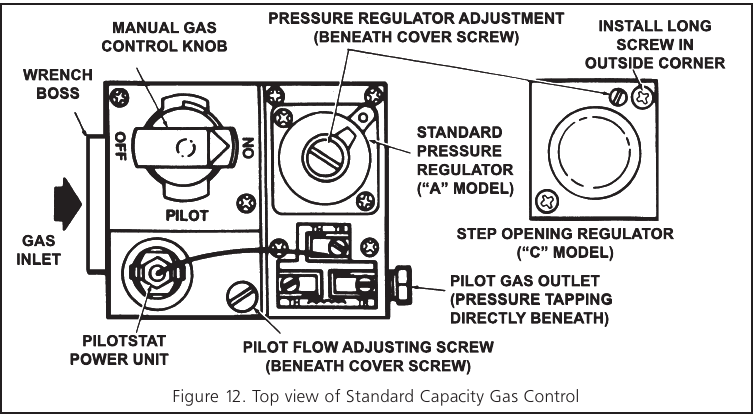

1. Verwijder de afdekschroef van de waakvlamregeling. Raadpleeg Afbeelding 12.

2. Draai de binnenste stelschroef met de klok mee om de waakvlam te verkleinen of tegen de klok in om de waakvlam te vergroten.
3. Plaats de afdekschroef altijd terug na het afstellen en draai hem stevig vast om een goede werking te garanderen.

DE GASVENTILEENHEID VERVANGEN

1. Verwijder de twee draden van de gasventieleenheid bij het gasregelventiel met het label "PP".
2. Schroef de gasklep los van de gasleiding.
3. Sluit de gasklep en de draden van de eenheid opnieuw aan op de klemmen "PP". Zorg ervoor dat de thermostaatdraad op één klem blijft zitten.

FREQUENTIE VAN CONTROLES DOOR DE BEDIENER

Periodiek gebruik.
Apparaten die seizoensgebonden worden gebruikt, moeten worden gecontroleerd voor het afsluiten en opnieuw voor het volgende gebruik.

Stoffige, natte of corrosieve omgeving.
Aangezien deze omgevingen ervoor kunnen zorgen dat de gasregeling sneller verslechtert, moet het systeem vaker worden gecontroleerd. De gasregeling moet worden vervangen als:

1. Het niet goed werkt bij het uitchecken of bij het oplossen van problemen.
2. De gasknop moeilijk te draaien of in te drukken is, of niet terug omhoog komt wanneer hij wordt losgelaten.

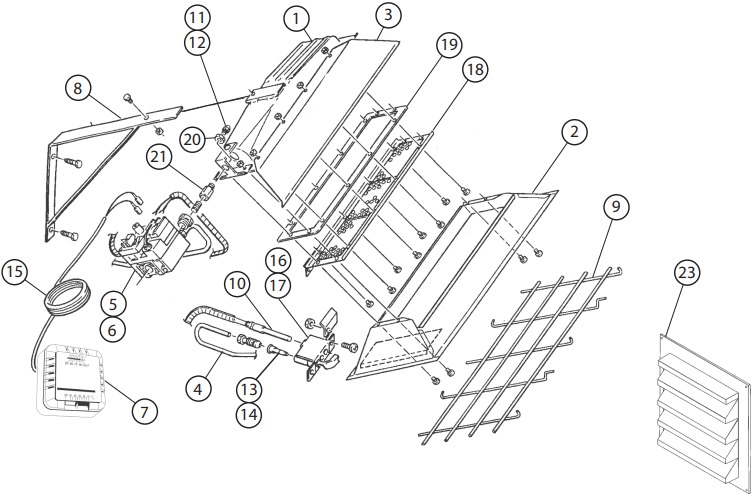

LIJST MET VERVANGINGSONDERDELEN

ALLE GARANTIECLAIMS VEREISEN EEN AANKOOPBEWIJS

GEBRUIK UITSLUITEND VERVANGINGSONDERDELEN VAN DE FABRIKANT. HET GEBRUIK VAN ANDERE ONDERDELEN KAN LETSEL OF DE DOOD VEROORZAKEN. VERVANGINGSONDERDELEN ZIJN ALLEEN RECHTSTREEKS VAN DE FABRIEK VERKRIJGBAAR EN MOETEN WORDEN GEÏNSTALLEERD DOOR EEN GEKWALIFICEERDE ONDERHOUDSINSTANTIE.

BEPERKTE GARANTIE

Als een onderdeel beschadigd of vermist is, kunt u onze klantenservice bellen op 800-251-0001. Richt alle garantieclaims aan de klantenservice, Mr. Heater, 4560 W. 160TH ST., CLEVELAND, OHIO 44135. Vermeld uw naam, adres en telefoonnummer en geef details over de claim. Geef ons ook de aankoopdatum en de naam en het adres van de dealer waar u ons product hebt gekocht.

PRODUCTREGISTRATIE: Bedankt voor uw aankoop.
Log in op http://www.egiregistration.com om uw product te registreren.

ALGEMENE INFORMATIE
BEWAAR DEZE HANDLEIDING VOOR TOEKOMSTIG GEBRUIK.
VOOR VRAGEN, PROBLEMEN, ONTBREKENDE ONDERDELEN ALVORENS TERUG TE KEREN NAAR DE RETAILER, GELIEVE TE BELLEN MET HET MODELNUMMER EN SERIENUMMER VAN DE VERWARMER:
1 - (800) - 251 - 0001
MAANDAG-VRIJDAG 8-5 EASTERN TIME
OF NEEM CONTACT MET ONS OP VIA DE MR. HEATER WEBSITE:
WWW.MRHEATER.COM

VOOR INFORMATIE OVER SERVICE OF ONDERDELEN:
Neem contact op met uw plaatselijke verwarmingsservicetechnicus of dealer.

VOOR AANVULLENDE INFORMATIE:
Bel gratis 800-251-0001—www.mrheater.com
Onze kantooruren zijn van 8:00 uur — 17:00 uur EST, maandag tot en met vrijdag. Houd het modelnummer, het serienummer en de aankoopdatum bij de hand.

Om u de best mogelijke service te bieden, geeft Mr. Heater u nu meer manieren om contact met ons op te nemen:
Facebook: www.facebook.com/mrheaterproducts/
Twitter: https://twitter.com/MrHeater

ENERCO GROUP, INC., 4560 W. 160TH ST., CLEVELAND, OHIO 44135 • 800-251-0001

Referenties

• http://www.p65warnings.ca.gov
• Mr. Heater®: Houd het warm. Blijf comfortabel.
• x.com

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

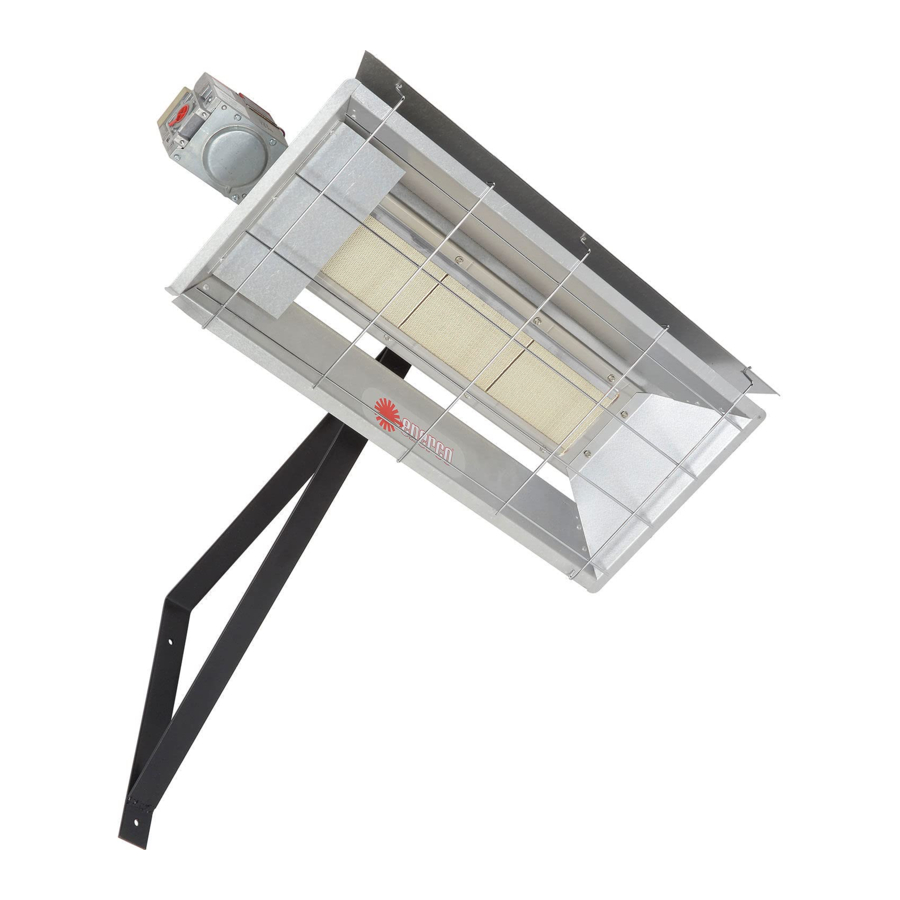

Download Mr Heater MH25NG, MH22LP Handleiding

Beschikbare talen
