Mr Heater MHVFRD10LP, MHVFBF10LP Handleiding

WAARSCHUWINGEN

Als de informatie in deze handleiding niet exact wordt opgevolgd, kan dit leiden tot brand of een explosie, met schade aan eigendommen, persoonlijk letsel of de dood tot gevolg. Bewaar of gebruik geen benzine of andere ontvlambare dampen en vloeistoffen in de buurt van dit of enig ander apparaat. WAT TE DOEN ALS U GAS RUIKT Probeer geen enkel apparaat aan te steken. Raak geen enkele elektrische schakelaar aan; gebruik geen telefoon in uw gebouw. Bel onmiddellijk uw gasleverancier vanaf de telefoon van een buur. Volg de instructies van de gasleverancier. Als u uw gasleverancier niet kunt bereiken, bel dan de brandweer. Installatie en service moeten worden uitgevoerd door een gekwalificeerde installateur, servicebedrijf of de gasleverancier.

Dit is een niet-afgevoerde gasgestookte verwarming. Het gebruikt lucht (zuurstof) uit de kamer waarin het is geïnstalleerd. Er moeten voorzieningen worden getroffen voor voldoende verbranding en ventilatielucht. Raadpleeg het hoofdstuk Verse lucht voor verbranding en ventilatie in deze handleiding.

Dit apparaat mag worden geïnstalleerd in een permanent gefabriceerde (mobiele) woning die in de aftermarket is gemaakt, waar dit niet verboden is door lokale voorschriften.

Dit apparaat is uitsluitend geschikt voor gebruik met het type gas dat op het typeplaatje staat vermeld. Dit apparaat is niet om te bouwen voor gebruik met een ander gas.

Mr. Heater, Inc., 4560 W. 160^TH ST., CLEVELAND, OHIO 44135 · 800-251-0001

BRAND-, EXPLOSIE- EN VERSTIKKINGSGEVAAR Onjuiste installatie, afstelling, wijziging, service of onderhoud kan letsel of schade aan eigendommen veroorzaken. Raadpleeg deze handleiding voor correcte installatie- en bedieningsprocedures. Raadpleeg een gekwalificeerde installateur, servicebedrijf of gasleverancier voor hulp of aanvullende informatie.
Lees en volg de instructies en voorzorgsmaatregelen in de gebruikershandleiding die bij deze kachel wordt geleverd.

HEET GLAS VEROORZAAKT BRANDWONDEN.
RAAK HET GLAS NIET AAN TOT HET IS AFGEKOELD.
STA KINDEREN NOOIT TOE OM HET GLAS AAN TE RAKEN.

Er wordt een barrière meegeleverd met dit apparaat die is ontworpen om het risico op brandwonden door het hete kijkglas te verminderen en moet worden geïnstalleerd ter bescherming van kinderen en andere risicopersonen.

Gebruik geen blower-inzetstuk, warmtewisselaar-inzetstuk of ander accessoire dat niet is goedgekeurd voor gebruik met deze verwarming.

Dit apparaat is uitgerust voor propaangas. Veldconversie is niet toegestaan.

DIT PRODUCT KAN U BLOOTSTELLEN AAN CHEMICALIËN, WAARONDER LOOD EN LOODVERBINDINGEN, WAARVAN BEKEND IS DAT DE STAAT CALIFORNIË KANKER EN GEBOORTEAFWIJKINGEN OF ANDERE REPRODUCTIEVE SCHADE VEROORZAKEN. BEZOEK VOOR MEER INFORMATIE WWW.P65WARNINGS.CA.GOV

Brandstoffen die worden gebruikt in apparaten op vloeibaar propaangas, en de verbrandingsproducten van dergelijke brandstof, kunnen u blootstellen aan chemicaliën, waaronder benzeen, waarvan de staat Californië weet dat het kanker en geboorteafwijkingen of andere reproductieve schade veroorzaakt. Ga voor meer informatie naar www.P65Warnings.ca.gov

Vanwege de hoge temperaturen moet de verwarming buiten het verkeer en uit de buurt van meubels en gordijnen worden gehouden.

Plaats geen kleding of ander ontvlambaar materiaal op of in de buurt van het apparaat.

Kinderen en volwassenen moeten worden gewezen op het gevaar van een hoge oppervlaktetemperatuur en moeten uit de buurt blijven om brandwonden of het ontbranden van kleding te voorkomen.

Jonge kinderen moeten zorgvuldig in de gaten worden gehouden wanneer ze zich in dezelfde ruimte bevinden als de verwarming.

Er wordt een barrière meegeleverd met dit apparaat die is ontworpen om het risico op brandwonden door het hete kijkglas te verminderen en moet worden geïnstalleerd ter bescherming van kinderen en andere risicopersonen.

Als de barrière beschadigd raakt, moet de barrière worden vervangen door de barrière van de fabrikant voor dit apparaat.

Elk veiligheidsscherm of beschermrooster dat is verwijderd voor het onderhoud van een apparaat, moet worden teruggeplaatst voordat de verwarming in gebruik wordt genomen.

Installatie en reparatie moeten worden uitgevoerd door een gekwalificeerde servicepersoon. Het apparaat moet vóór gebruik en ten minste jaarlijks worden geïnspecteerd door een professionele servicepersoon. Vaker reinigen kan nodig zijn als gevolg van overmatige pluisjes van vloerbedekking, beddengoed, enz. Het is absoluut noodzakelijk dat de bedieningscompartimenten, branders en circulerende luchtdoorgangen van het apparaat schoon worden gehouden.

Sluit de verwarming nooit rechtstreeks aan op de propaanvoorziening. Deze verwarming heeft een externe regelaar nodig (niet meegeleverd). Installeer de externe regelaar tussen de verwarming en de propaan/LP-voorziening.

De installateur moet een externe regelaar leveren. De externe regelaar verlaagt de inkomende gasdruk tot tussen 11 en 14 inch water. Als u de inkomende gasdruk niet verlaagt, kan de regelaar van de verwarming beschadigd raken. Installeer de externe regelaar met de ontluchting naar beneden gericht. Door de ontluchting naar beneden te richten, wordt deze beschermd tegen ijzel of sneeuw.

SOCIALE MEDIA
Om de best mogelijke service te bieden, geeft Mr. Heater u nu meer manieren om contact met ons op te nemen:
WEBSITE: Het volledige productassortiment van Mr. Heater is nu te vinden op:www.mrheater.com
FACEBOOK: Vind ons op Facebook
TWITTER: Vind ons op Twitter
YouTube: Er zijn nu informatieve video's op YouTube.

SPECIFICATIES

MODEL	MHVFRD10LP / MHVFBF10LP
BTU (Beschikbaar)	7.000 (Laag) - 10.000 (Hoog)
Type gas	Alleen LP-gas
Ontsteking	Piëzo
Verdeelstukdruk	Inches waterkolom
Ingangsgasdruk (maximum)	Inches waterkolom
Ingangsgasdruk (minimum)	Inches waterkolom
Thermostatische regeling	Nee
Afstanden: inches (mm)
Bovenkant	36" (91,4 cm)
Zijkanten	10" (25,4 cm)
Vloer (min. tot bovenkant van tapijt)	3" (76,2 cm)
Stof / ontvlambare voorwerpen	36" (91,4 cm)

**Als de verwarming wordt gebruikt op een hoogte van meer dan 1350 meter, kan dit ertoe leiden dat de waakvlam/ODS de verwarming uitschakelt.**

VOORZORGSMAATREGELEN

1. Beide 10.000 BTU (2931 W) units (de MHVFRD10LP of de MHVFBF10LP) mogen in een slaapkamer worden geïnstalleerd, maar mogen niet worden geïnstalleerd in een badkamer of op een plaats waar een sterke wind het apparaat zou uitschakelen.
2. Deze kachel heeft verse lucht van buiten nodig om goed te kunnen werken. Het Oxygen Depletion Sensor (ODS) veiligheidsuitschakelsysteem schakelt de kachel uit als er niet genoeg verse lucht beschikbaar is. Zie Verse lucht voor verbranding en ventilatie.
3. Houd alle luchtopeningen in de kachel vrij van vuil of verstoppingen. Dit zorgt ervoor dat er voldoende lucht voor een goede verbranding de kachel binnenkomt.
4. Als de kachel uitvalt, steek hem dan pas weer aan als u verse lucht van buiten heeft aangevoerd. Als de kachel steeds uitvalt, is er onderhoud nodig.
5. Schakel uit en laat afkoelen voordat u onderhoud pleegt. Alleen een gekwalificeerd onderhoudsmonteur mag de kachel onderhouden en repareren.
6. Gebruik de kachel niet:

• Waar ontvlambare vloeistoffen of dampen worden gebruikt of opgeslagen
• Tijdens stoffige omstandigheden.

7. Voordat u meubelpoets, was, tapijtreiniger of soortgelijke producten gebruikt, schakelt u de kachel uit. Indien verwarmd, kunnen de dampen van deze producten een wit poederachtig residu in de branderbox of op aangrenzende muren of meubels creëren.
8. Gebruik de kachel niet als een onderdeel onder water is geweest. Neem onmiddellijk contact op met een gekwalificeerde servicetechnicus om de ruimtekachel te inspecteren en elk onderdeel van het besturingssysteem en elke gasregelaar die onder water is geweest te vervangen.
9. Het gebruik van de kachel boven een hoogte van 1370 meter kan ertoe leiden dat de waakvlam/ODS de kachel uitschakelt.

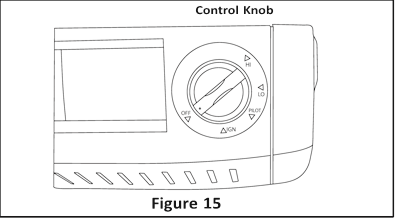

10. Laat de kachel altijd werken met de bedieningsknop in een vergrendelde positie. Zet de bedieningsknop nooit tussen vergrendelde posities. Slechte verbranding en hogere niveaus van koolmonoxide kunnen het gevolg zijn als de bedieningsknop tussen vergrendelde posities wordt gelaten.

Koolmonoxidevergiftiging kan tot de dood leiden.

Koolmonoxidevergiftiging:
Vroege tekenen van koolmonoxidevergiftiging lijken op griep, met hoofdpijn, duizeligheid of misselijkheid. Als u deze tekenen heeft, werkt de kachel mogelijk niet goed. Zorg meteen voor frisse lucht! Laat de kachel nakijken. Sommige mensen zijn gevoeliger voor koolmonoxide dan anderen. Dit zijn onder meer zwangere vrouwen, personen met hart- of longaandoeningen of bloedarmoede, personen onder invloed van alcohol en personen op grote hoogte.

Propaan/LP-gas:
Propaan/LP-gas is geurloos. Er wordt een geurstof toegevoegd aan propaan/LP-gas. De geur helpt u een propaan/LP-gaslek te detecteren. De geur die aan het gas is toegevoegd, kan echter vervagen. Er kan gas aanwezig zijn, ook al is er geen geur. Zorg ervoor dat u alle waarschuwingen leest en begrijpt. Bewaar deze handleiding ter referentie. Het is uw gids voor een veilige en correcte bediening van deze kachel.

Productkenmerken

VEILIGHEIDSVOORZIENING

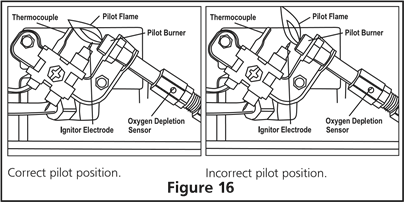

Deze kachel heeft een waakvlam met een Oxygen Depletion Sensor (ODS) veiligheidsuitschakelsysteem. De ODS/waakvlam schakelt de kachel uit als er niet genoeg verse lucht is.

ONTSTEKINGSSYSTEEM
PIËZO: De kachel is uitgerust met een piëzo handmatige ontsteker. Dit systeem vereist geen lucifers, batterijen of andere bron om de kachel aan te steken.

PLAATSELIJKE REGELS
Installeer en gebruik de kachel met zorg.

De installatie moet voldoen aan de plaatselijke regels of, bij afwezigheid van plaatselijke regels, aan de meest recente editie van de National Fuel Gas Code, ANSI Z223.1/NFPA 54.

UITPAKKEN

1. Haal de kachel uit de doos.
2. Verwijder alle beschermende verpakkingen die tijdens de verzending op de kachel zijn aangebracht.
3. Controleer de kachel op eventuele transportschade. Als de kachel beschadigd is, informeer dan onmiddellijk de dealer waar u de kachel heeft gekocht.

VERSE LUCHT VOOR VERBRANDING EN VENTILATIE

Deze kachel mag niet worden geïnstalleerd in een afgesloten ruimte of ongebruikelijk strakke constructie, tenzij er voorzieningen zijn getroffen voor voldoende verbrandings- en ventilatielucht. Lees de volgende instructies om te zorgen voor voldoende verse lucht voor dit en andere brandstofgestookte apparaten in uw huis.

VOLDOENDE VENTILATIE TOT STAND BRENGEN
Het volgende zijn uittreksels uit de National Fuel Gas Code, NFPA 54/ ANSI Z223.1, Sectie 5.3, Lucht voor verbranding en ventilatie. Alle ruimtes in huizen vallen in een van de drie volgende ventilatieclassificaties:

1. Ongebruikelijk strakke constructie
2. Niet-afgesloten ruimte
3. Afgesloten ruimte

Deze kachel mag niet worden geïnstalleerd in een afgesloten ruimte of ongebruikelijk strakke constructie, tenzij er voorzieningen zijn getroffen voor voldoende verbrandings- en ventilatielucht. De informatie in deze handleiding helpt u bij het classificeren van uw ruimte en het zorgen voor voldoende ventilatie.

Ongebruikelijk strakke constructie
Als uw huis aan alle drie de volgende criteria voldoet, moet u extra verse lucht toevoeren. Zie Ventilatie van buitenaf.

Een ongebruikelijk strakke constructie wordt gedefinieerd als een constructie waarbij:

1. Muren en plafonds die zijn blootgesteld aan de buitenlucht, een doorlopende waterdampvertrager hebben met een classificatie van één perm (6 x 10^-11 kg per pa-sec-m²) of minder met openingen die zijn afgedicht met pakkingen of zijn verzegeld en
2. Er zijn tochtstrips toegevoegd aan ramen en deuren die open kunnen, en
3. Er is kit of afdichtmiddel aangebracht op plaatsen zoals voegen rond raam- en deurkozijnen, tussen wandplafondvoegen, tussen wandpanelen, bij doorgangen voor leidingen, elektriciteits- en gasleidingen en bij andere openingen.

Als uw huis niet aan alle drie de bovenstaande criteria voldoet, zie dan hieronder Het type kachellocatieruimte bepalen.

Afgesloten ruimte en niet-afgesloten ruimte De National Fuel Gas Code, NFPA 54/ ANSI Z223.1 definieert een afgesloten ruimte als een ruimte waarvan het volume minder is dan 1,4 m³ per kW van het totale ingangsvermogen van alle apparaten die in die ruimte zijn geïnstalleerd, en een niet-afgesloten ruimte als een ruimte waarvan het volume niet minder is dan 1,4 m³ per kW van het totale ingangsvermogen van alle apparaten die in die ruimte zijn geïnstalleerd. Kamers die rechtstreeks communiceren met de ruimte waarin de apparaten zijn geïnstalleerd*, via openingen die niet zijn voorzien van deuren, worden beschouwd als onderdeel van de niet-afgesloten ruimte.

*Aangrenzende kamers communiceren alleen als er deurloze doorgangen of ventilatieroosters tussen de kamers zijn.

HET TYPE KACHELLOCATIERUIMTE BEPALEN

Gebruik deze methode om te bepalen of u een afgesloten of niet-afgesloten ruimte heeft.

Opmerking: de ruimte omvat de kamer waarin u de kachel installeert plus alle aangrenzende kamers met deurloze doorgangen of ventilatieroosters tussen de kamers.

1. Zoek het volume van de ruimte door de lengte x breedte x hoogte van de kamer te vermenigvuldigen.
   Voorbeeld: Ruimteafmeting 5,5 m (lengte) x 5,5 m (breedte) x 2,4 m (hoogte) = 3,6 m x 5,5 m x 2,4 m
   (hoogte) = 76.2

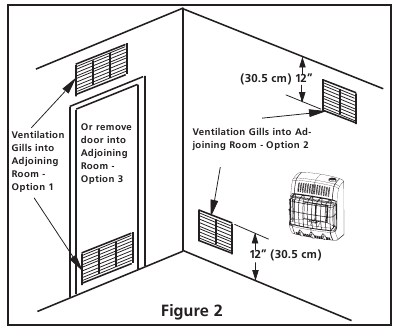

   Als extra ventilatie naar de aangrenzende kamer wordt geleverd met roosters of openingen, voeg dan het volume van deze kamers toe aan het totale volume van de ruimte.
2. Deel het ruimtevolume door 1,4 kubieke meter om het maximale BTU/uur te bepalen dat de ruimte kan ondersteunen.
   Voorbeeld: 76.2 cu.ft. (volume van de ruimte) / 50 cu.ft. = 1,52 of 1520 (maximaal BTU/uur dat de ruimte kan ondersteunen)

Deze kachel mag niet worden geïnstalleerd in een kamer of ruimte, tenzij het vereiste volume aan binnenverbrandingslucht wordt geleverd door de methode die wordt beschreven in de National Fuel Gas Code, ANSI Z223.1/NFPA 54, de International Fuel Gas Code of de toepasselijke plaatselijke regels.

3. Tel de BTU/uur van alle brandstofgestookte apparaten in de ruimte op, zoals een Vent–free kachel, gasboiler, gasverwarming, geventileerde gaskachel, gasopenhaardblokken en andere gasapparaten*

*Neem geen direct-vent gasapparaten op. Direct-vent haalt verbrandingslucht van buiten en ventileert naar buiten.

Voorbeeld:
Gasboiler 40.000 BTU/uur
Vent Free Heater + 20.000 BTU/uur
Totaal =60.000 BTU/uur

4. Vergelijk de maximale BTU/uur die de ruimte kan ondersteunen met de daadwerkelijke hoeveelheid BTU/uur die wordt gebruikt.
   Voorbeeld: 51.800 BTU/uur (maximaal BTU/uur dat de ruimte kan ondersteunen)
   60.000 BTU/uur (daadwerkelijke hoeveelheid BTU/uur die wordt gebruikt)

De ruimte in het bovenstaande voorbeeld is een afgesloten ruimte omdat de daadwerkelijke BTU/uur die wordt gebruikt meer is dan de maximale BTU/uur die de ruimte kan ondersteunen.

U moet extra verse lucht toevoeren. Uw opties zijn als volgt:

1. Bewerk het werkblad opnieuw en de ruimte van een aangrenzende kamer. Als de extra ruimte een niet-afgesloten ruimte oplevert, verwijder dan de deur naar de aangrenzende kamer of voeg ventilatieroosters toe tussen de kamers. Zie Ventilatie vanuit het gebouw (Fig. 2)

2. Ventileer de kamer rechtstreeks naar buiten. Zie Ventilatie van buitenaf (Fig. 3).

3. Installeer een kachel met een lager BTU/uur als een lager BTU/uur de kamer niet-afgesloten maakt.

Als de daadwerkelijke BTU/uur die wordt gebruikt minder is dan de maximale BTU/uur die de ruimte kan ondersteunen, is de ruimte een niet-afgesloten ruimte. U heeft geen extra ventilatie met verse lucht nodig.

VENTILATIELUCHT Ventilatie vanuit het gebouw
Deze verse lucht zou afkomstig zijn van een aangrenzende niet-afgesloten ruimte. Bij ventilatie naar een aangrenzende niet-afgesloten ruimte moet u twee permanente openingen voorzien: één binnen 30 cm van het plafond en één binnen 30 cm van de vloer op de muur die de twee ruimtes verbindt (zie opties 1 en 2 van figuur 2). U kunt ook de deur naar de aangrenzende kamer verwijderen (zie optie 3, fig. 2). Volg de National Fuel Gas Code NFPA 54/ ANSI Z223.1, Sectie 5.3, Lucht voor verbranding en ventilatie voor de vereiste afmetingen van ventilatieroosters of kanalen.

Bewerk het werkblad opnieuw en voeg de ruimte van de aangrenzende niet-afgesloten ruimte toe. De gecombineerde ruimte moet voldoende verse lucht hebben om alle apparaten in beide ruimtes te voorzien.

Ventilatie van buitenaf
Zorg indien nodig voor extra verse lucht door ventilatieroosters of kanalen te gebruiken. Sluit deze items rechtstreeks aan op de buitenlucht of ruimtes die open zijn naar de buitenlucht. Dit omvat zolders* en kruipruimtes. Volg de National Fuel Gas Code NFPA54/ ANSI Z223.1, Sectie 5.3, Lucht voor verbranding en

Ventilatie voor de vereiste afmetingen van ventilatieroosters of kanalen.

Zorg niet voor openingen voor inlaat of uitlaat naar de zolder. Als de zolder een thermostaatgestuurde vermogensventilator heeft, zal verwarmde lucht die de zolder binnenkomt de vermogensventilator activeren.

Vent-free kachels voegen vocht toe aan de lucht. Hoewel dit gunstig is, kan het installeren van een kachel in kamers zonder voldoende ventilatielucht leiden tot schimmelvorming door te veel vocht. Zie Verse lucht voor verbranding en ventilatie.

INSTALLATIE

Elke wijziging aan deze kachel of de bediening ervan kan gevaarlijk zijn.

LET OP: Deze kachel is bedoeld voor gebruik als aanvullende verwarming. Gebruik deze kachel samen met uw primaire verwarmingssysteem. Installeer deze kachel niet als uw primaire warmtebron. Als u een centrale verwarming heeft, kunt u de circulatieventilator van het systeem laten draaien tijdens het gebruik van de kachel. Dit helpt de warmte door het hele huis te verspreiden. In geval van een stroomstoring kunt u deze kachel gebruiken als uw primaire warmtebron voor de duur van de stroomstoring.

Een gekwalificeerd servicepersoon moet de kachel installeren. Volg alle lokale voorschriften.

CONTROLEER HET GASTYPE
Gebruik alleen propaangas. Als uw gastoevoer geen propaangas is, installeer de kachel dan niet. Bel de dealer waar u de kachel heeft gekocht voor het juiste type kachel.

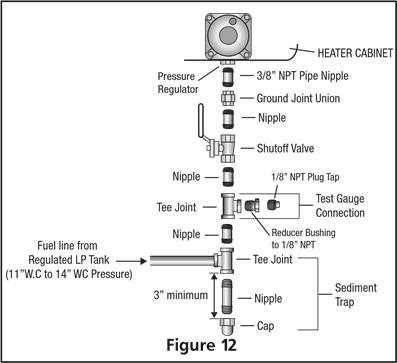

DEZE INSTALLATIE VEREIST:
Voordat u de kachel installeert, moet u ervoor zorgen dat u de onderstaande items heeft:

• Leidingen (controleer de lokale voorschriften)
• Afdichtmiddel (bestand tegen LP_Gas)
• Apparatuurafsluiter*
• Grondverbinding
• Testmanometeraansluiting*
• Vuilvanger
• T-stuk
• Moersleutel

*Een CSA/AGA-gecertificeerde apparatuurafsluiter met 1/8" NPT-aftakking is een acceptabel alternatief voor een testmanometeraansluiting. Koop een CSA/AGA-gecertificeerde apparatuurafsluiter bij uw dealer.

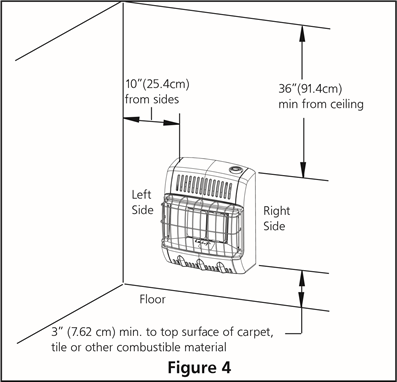

LOCATIE VAN DE KACHEL
Deze kachel is ontworpen om aan de muur te worden gemonteerd. De kachel kan ook op een niet-brandbare vloer, uit de buurt van een muur, worden geplaatst met behulp van de vloermontagestandaards die bij de kachel zijn inbegrepen. Indien geïnstalleerd op een brandbare vloer zoals vloerbedekking, tegels of ander brandbaar materiaal anders dan een houten vloer, moet de kachel op een metalen of houten paneel worden geplaatst dat de volledige breedte en diepte van het apparaat beslaat.

Voor gemak en efficiëntie, installeer de kachel:

• Waar er gemakkelijke toegang is voor bediening, inspectie en onderhoud.
• In het koudste deel van de kamer.

Als u de kachel in een garage installeert:

• De waakvlam en brander van de kachel moeten zich minstens 45 cm boven de vloer bevinden.
• Plaats de kachel zo dat een bewegend voertuig er niet tegenaan kan stoten.

Deze kachel creëert warme luchtstromen. Deze stromen verplaatsen warmte naar muuroppervlakken naast de kachel. Het installeren van de kachel naast vinyl- of stoffen wandbekleding of het bedienen van de kachel waar onzuiverheden (zoals tabaksrook, geurkaarsen, schoonmaakmiddelen, olie- of petroleumlampen, enz.) in de lucht aanwezig zijn, kan de muren verkleuren.

Installeer de kachel nooit: In een recreatievoertuig. Waar gordijnen, meubels, kleding of andere ontvlambare objecten zich op minder dan 90 cm van de voor-, boven- of zijkanten van de kachel bevinden. Als een open haard insert In gebieden met veel verkeer In winderige of tochtige gebieden De kachel moet worden gemonteerd om de minimale afstanden te behouden die in figuur 4 worden getoond. Zorg indien mogelijk voor grotere afstanden van de vloer, het plafond en de aansluitende muren.

DE KACHEL AAN DE MUUR BEVESTIGEN

Montagebeugel
De montagebeugel bevindt zich op het achterpaneel van de kachel (zie figuur 5). Deze is daar voor verzending vastgeplakt. Verwijder de montagebeugel van het achterpaneel.

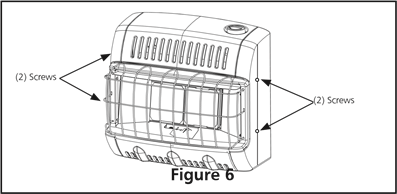

Het voorpaneel van de kachel verwijderen

1. Verwijder (4) schroeven in totaal, er zijn (2) schroeven aan elke kant van de kachel. (Figuur 6)
2. Trek het voorpaneel en het achterpaneel uit elkaar.


De montagebeugel aan de muur bevestigen
Gebruik gaten aan elk uiteinde van de montagebeugel om de beugel aan de muur te bevestigen. Deze gaten bevinden zich op een afstand van 40 cm. Bevestig de montagebeugel op een van de volgende twee manieren aan de muur.

1. Bevestigen aan muurstijlen
2. Bevestigen aan muuranker

Bevestigen aan muurstijl:
Deze manier is de beste en biedt de sterkste bevestiging in houten framehuizen.

Bevestigen aan muuranker:
Met deze manier kunt u de montagebeugel bevestigen aan holle muren (muurgedeelten tussen stijlen) of aan massieve muren (beton of metselwerk).

Beslis welke manier het beste bij uw behoeften past. Beide methoden zorgen voor een stevige houvast voor de montagebeugel.

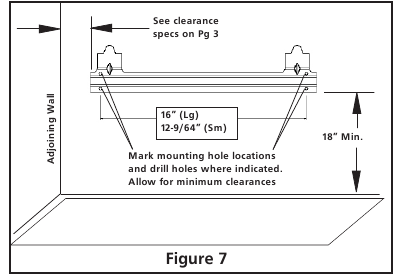

1. Plak de montagebeugel op de muur waar de kachel zal worden geplaatst. Zorg ervoor dat de montagebeugel waterpas is. Voor montage op een muurstijl plaatst u een uiteinde van de montagebeugel over een muurstijl.

Houd de minimale afstanden aan die in figuur 7 worden getoond. Zorg indien mogelijk voor grotere afstanden van de vloer en de aansluitende muur.

2. Markeer de schroeflocaties op de muur (zie figuur 7).

3. Verwijder tape en montagebeugel van de muur.

Bevestigen aan muurstijl:
Voor het bevestigen van de montagebeugel aan muurstijlen

1. Boor gaten op de gemarkeerde locaties met behulp van een 9/64" boor.
2. Plaats de montagebeugel op de muur. Lijn de gaten aan elk uiteinde van de beugel uit met het gat dat in de muur is geboord.
3. Steek de montageschroeven door de beugel en in de muurstijlen.
4. Draai de schroeven vast totdat de montagebeugel stevig aan de muurstijlen is bevestigd.

Bevestigen aan de muur met behulp van een anker:
Voor het bevestigen van de montagebeugel aan holle muren (muurgedeelten tussen stijlen) of massieve muren (beton of metselwerk)

Opmerking: Muurankers, montageschroeven en afstandhouder bevinden zich in het hardwarepakket. Het hardwarepakket wordt meegeleverd met de kachel.

1. Boor gaten op de gemarkeerde locaties met behulp van een 5/16" boor. Boor voor massieve muren (beton of metselwerk) minstens 2,5 cm diep.
2. Vouw het muuranker zoals getoond in figuur 8 hieronder.

3. Steek het muuranker (vleugels eerst) in het gat. Tik het anker gelijk met de muur.
4. Steek voor dunne muren (1,2 cm of minder) de rode sleutel in het muuranker.
5. Plaats de montagebeugel op de muur. Lijn de gaten aan elk uiteinde van de beugel uit met de muurankers.
6. Steek de montageschroeven door de beugel en in de muurankers.
7. Draai de schroeven vast totdat de montagebeugel stevig aan de muur is bevestigd.

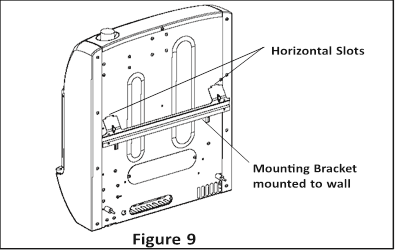

De kachel op de montagebeugel plaatsen

1. Zoek twee horizontale sleuven op het achterpaneel van de kachel (zie figuur 9).
2. Plaats de kachel op de montagebeugel. Schuif horizontale sleuven op de uitstekende lipjes op de montagebeugel.


De onderste montageschroeven installeren

1. Zoek twee onderste montagegaten. Deze gaten bevinden zich aan de onderkant op het achterpaneel van de kachel (zie figuur 10).

2. Markeer de schroeflocaties op de muur.
3. Verwijder de kachel van de montagebeugel.
4. Als u de onderste montageschroef in een holle of massieve muur installeert, installeer dan muurankers. Volg de stappen 1 tot en met 4 onder Bevestigen aan de muur met behulp van een anker. Als u de onderste montageschroef in een muurstijl installeert, boor dan gaten op de gemarkeerde locaties met behulp van een 9/64" boor.
5. Plaats de kachel terug op de montagebeugel.
6. Plaats afstandhouders tussen de onderste montagegaten en het muuranker of het geboorde gat.
7. Houd de afstandhouder met één hand op zijn plaats. Steek met de andere hand de montageschroef door het onderste montagegat en de afstandhouder. Plaats de punt van de schroef in de opening van het muuranker of het geboorde gat.
8. Draai beide schroeven vast totdat de kachel stevig aan de muur is bevestigd. Draai de schroeven niet te vast.

Opmerking: Plaats het voorpaneel op dit moment nog niet terug. Plaats het voorpaneel terug nadat u de gasaansluitingen hebt gemaakt en hebt gecontroleerd op lekkages.

VLOERMONTAGE UIT DE BUURT VAN DE MUUR

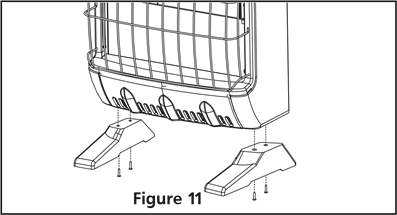

Steunvoeten installeren (zie figuur 11.)

1. Leg de kachel op tafel op zijn rug met de onderste rand over de tafelrand.
2. Bevestig de voeten stevig aan de onderkant van de kachel met behulp van 2 zelfborende schroeven per voet.
   Opmerking: De voeten moeten met de lange kant naar de voorkant van de kachel wijzen en de rand moet samenvallen met de zijkant van de kachel. Als de voeten over de zijkant van de kachel uitsteken, verwissel dan de pootlocatie.

3. Plaats de kachel op een niet-brandbaar oppervlak (zie Locatie van de kachel) voordat u verdergaat met de gasaansluiting. Als dit een permanente locatie is, kan de kachel in positie worden vergrendeld met behulp van ankergaten in de montagevoeten.

Opmerking: Voor het gebruik van vloermontagevoeten moet u een 3/8 NPT-hoekstuk gebruiken om de gasaansluiting te maken.

AANSLUITEN OP DE GASVOORZIENING

Een gekwalificeerde servicemonteur moet de kachel aansluiten op de gasvoorziening. Volg alle lokale voorschriften. Dit apparaat vereist een 3/8" NPT (National Pipe Thread) inlaatverbinding met de drukregelaar. Als u gebruik maakt van de vloermontagevoeten, moet u een 3/8 NPT haakse bocht gebruiken om de gasaansluiting te maken.

Sluit de kachel nooit rechtstreeks aan op de propaanvoorziening. Deze kachel heeft een externe regelaar nodig (niet meegeleverd). Installeer de externe regelaar tussen de kachel en de propaan-/LP-voorziening.

De installateur moet een externe regelaar leveren. De externe regelaar vermindert de inkomende gasdruk tot tussen 11 en 14 inch water. Als u de inkomende gasdruk niet verlaagt, kan de kachelregelaar beschadigd raken. Installeer de externe regelaar met de ontluchting naar beneden gericht. Door de ontluchting naar beneden te richten, wordt deze beschermd tegen ijzel of natte sneeuw.

Gebruik alleen nieuwe zwarte ijzeren of stalen pijpen. Intern vertinde koperen buizen mogen in bepaalde gebieden worden gebruikt. Controleer uw lokale voorschriften. Gebruik een pijp met een voldoende grote diameter om het juiste gasvolume naar de kachel te laten stromen. Als de pijp te klein is, treedt er onnodig drukverlies op.

De installatie moet een afsluitklep, een koppeling en een afgesloten 1/8" NPT-kraan bevatten. Plaats de NPT-kraan binnen handbereik van de aansluiting van de testmeter. De NPT-kraan moet zich stroomopwaarts van de kachel bevinden (zie afbeelding 12).

*Een CSA/AGA-gecertificeerde afsluitklep met 1/8" NPT-kraan is een acceptabel alternatief voor de aansluiting van de testmeter. Koop de CSA/AGA-gecertificeerde afsluitklep bij uw dealer.

Installeer een afsluitklep op een toegankelijke plaats. De afsluitklep is bedoeld om de gastoevoer naar het apparaat in of uit te schakelen.

Breng een dunne laag pijpafdichtmiddel aan op de mannelijke schroefdraad. Dit voorkomt dat er te veel afdichtmiddel in de pijp terechtkomt. Een teveel aan afdichtmiddel in de pijp kan leiden tot een verstopte brandstoftoevoer van de kachel.

Gebruik een pijpafdichtmiddel dat bestand is tegen LPG.

Installeer een slibvanger in de toevoerleiding zoals weergegeven in afbeelding 12.

Plaats de slibvanger op een plaats waar deze binnen handbereik is voor reiniging. Een slibvanger houdt vocht en verontreinigingen tegen. Dit voorkomt dat ze in de kachel terechtkomen. Als de slibvanger niet is geïnstalleerd of onjuist is geïnstalleerd, werkt de kachel mogelijk niet correct.

Houd de drukregelaar vast met een moersleutel wanneer u deze aansluit op de gasleiding en/of fittingen.

GASLEIDINGEN CONTROLEREN

Test alle gasleidingen en aansluitingen op lekkage na installatie of onderhoud. Verhelp alle lekken onmiddellijk. Gebruik nooit een open vlam om te controleren op een gaslek. Breng een mengsel van vloeibare zeep en water aan op alle verbindingen. Luchtbellen die zich vormen, duiden op een lek. Verhelp alle lekken onmiddellijk.

DRUKTESTEN VAN HET GASVOORZIENINGSSYSTEEM
Hoge druk
Testdruk hoger dan ½ psig (3,5 kPa)

1. Het apparaat en de hoofdgasafsluiter van het apparaat moeten worden losgekoppeld van het gasleidingensysteem tijdens druktesten van dat systeem bij testdrukken hoger dan ½ psi (3,5 kPa).
2. Sluit het open uiteinde van de gasleiding af waar de afsluitklep was aangesloten.
3. Zet het gasleidingensysteem onder druk door perslucht te gebruiken of de klep van de propaan-/LP-tank te openen.
4. Controleer alle aansluitingen en verbindingen in het gasleidingensysteem. Breng een mengsel van vloeibare zeep en water aan op de gasverbindingen. Luchtbellen die zich vormen, duiden op een lek.
5. Verhelp alle lekken onmiddellijk.
6. Verlaag de druk en laat de druk in het gasleidingensysteem ontsnappen.
7. Sluit de kachel en de afsluitklep opnieuw aan op de gastoevoer.
8. De opnieuw aangesloten fittingen moeten in de volgende sectie worden gecontroleerd op lekkage.

Lage druk
Testdruk gelijk aan of lager dan ½ psig (3,5 kPa)

1. Het apparaat moet van het gasleidingensysteem worden geïsoleerd door de afsluitklep te sluiten tijdens druktesten van het gasleidingensysteem bij testdrukken gelijk aan of lager dan ½ psi (3,5 kPa). (zie afbeelding 13).
2. Zet het gasleidingensysteem onder druk door perslucht te gebruiken of de propaan-/LP-toevoerklep te openen.
3. Controleer alle verbindingen van de propaan-/LP-toevoerklep tot de afsluitklep (zie afbeelding 14. Breng een mengsel van vloeibare zeep en water aan op de gasverbindingen. Luchtbellen die zich vormen, duiden op een lek.
4. Verhelp alle lekken onmiddellijk.
5. Verlaag de druk en laat de druk uit het gasleidingensysteem ontsnappen.

Druktesten van de gasaansluitingen van de kachel:

1. Zorg ervoor dat het gasleidingensysteem van de kachel is aangesloten en is getest op lekkage zoals hierboven beschreven.
2. Zorg ervoor dat de bedieningsknop van de kachel in de OFF-stand staat.
3. Open de afsluitklep (zie afbeelding 13).

4. Open de propaan-/LP-toevoerklep.
5. Controleer alle verbindingen van de afsluitklep tot de regelklep (zie afbeelding 14). Breng een mengsel van vloeibare zeep en water aan op de gasverbindingen. Luchtbellen die zich vormen, duiden op een lek.

6. Verhelp alle lekken onmiddellijk.
7. Steek de kachel aan (zie Uw kachel bedienen).
8. Schakel de kachel uit (zie De gastoevoer naar het apparaat uitschakelen
9. Plaats het onderste voorpaneel terug.

UW KACHEL BEDIENEN

VOOR UW VEILIGHEID LEES VOOR HET AANSTEKEN

Als u deze instructies niet exact opvolgt, kan er brand of een explosie ontstaan, wat kan leiden tot materiële schade, persoonlijk letsel of overlijden.

1. Dit apparaat heeft een waakvlam die met de hand moet worden aangestoken. Volg bij het aansteken van de waakvlam deze instructies exact op.
2. Ruik VOOR HET AANSTEKEN overal rondom het apparaat naar gas. Zorg ervoor dat u vlak bij de vloer ruikt, omdat sommige gassen zwaarder zijn dan lucht en zich op de vloer zullen verzamelen.

WAT TE DOEN ALS U GAS RUIKT

• Sluit de gastoevoer af.
• Probeer geen enkel apparaat aan te steken.
• Raak geen enkele elektrische schakelaar aan; gebruik geen enkele telefoon in uw gebouw.
• Bel onmiddellijk uw gasleverancier vanaf de telefoon van een buur. Volg de instructies van de gasleverancier op.
• Als u uw gasleverancier niet kunt bereiken, bel dan de brandweer.

3. Gebruik alleen uw hand om de gasregelknop in te drukken of te draaien. Gebruik nooit gereedschap. Als de knop niet met de hand kan worden ingedrukt of gedraaid, probeer hem dan niet te repareren; bel een gekwalificeerde servicemonteur of gasleverancier. Force of een poging tot reparatie kan leiden tot brand of een explosie.
4. Gebruik dit apparaat niet als een onderdeel onder water heeft gestaan. Bel onmiddellijk een gekwalificeerde servicemonteur om het apparaat te inspecteren en om elk onderdeel van het besturingssysteem dat onder water heeft gestaan, te vervangen.

AANSTEEKINSTRUCTIES

1. STOP! Lees alle veiligheidsinformatie die bij en op de zijkant van de kachel is vermeld.
2. Controleer of de gastoevoer naar de kachel is ingeschakeld.
3. Druk de gasregelknop in en draai hem iets met de klok mee naar de OFF-stand (zie afbeelding 16).


Opmerking: De knop kan niet van PILOT naar OFF worden gedraaid, tenzij de knop iets is ingedrukt. Forceer niet.

4. Wacht vijf (5) minuten om eventueel gas te laten ontsnappen. Ruik dan naar gas, ook vlak bij de vloer. Als u gas ruikt,STOP! Volg "B" in de veiligheidsinformatie hierboven. Als u geen gas ruikt, ga dan naar de volgende stap.
5. Druk de gasregelknop iets in en draai hem tegen de klok in naar PILOT/IGN en houd hem vijf (5) seconden ingedrukt.

Opmerking: De eerste keer dat de kachel wordt gebruikt na het aansluiten van de gastoevoer, moet de regelknop ongeveer 30 seconden worden ingedrukt. Hierdoor kan er lucht uit het gassysteem ontsnappen.

6. Druk de regelknop in en draai de regelknop terug naar de OFF-stand en draai hem vervolgens tegen de klok in naar de PILOT/IGN-stand. Hierdoor wordt de waakvlam aangestoken. Indien nodig de regelknop voorzichtig heen en weer blijven draaien terwijl deze is ingedrukt totdat de waakvlam brandt.
7. Houd de regelknop tien (10) seconden ingedrukt nadat de waakvlam is aangestoken. Als de waakvlam uitgaat, herhaalt u stap 4, 5, 6 en 7.

Als de waakvlam niet blijft branden, raadpleegt u Probleemoplossing. Neem ook contact op met een gekwalificeerde servicemonteur of gasleverancier voor reparaties.

Als de regelknop niet omhoog komt wanneer deze wordt losgelaten, neem dan contact op met een gekwalificeerde servicemonteur of gasleverancier voor reparaties.

8. VOOR MHVFRD10LP:

• Draai de regelknop naar "HI" om de kachel aan te steken. Laat de kachel op de "HI"-stand staan totdat de tegels feloranje zijn geworden.
• Nadat de brandertegels feloranje zijn geworden, past u de warmteafgifte aan door de regelknop naar de gewenste stand ("LO" of "HI") te draaien.

VOOR MHVFBF10LP:

• Wanneer de waakvlam brandt, draait u de regelknop naar de "HI"-stand om aan te steken.
• Nadat de vlam is ontstoken op "HI", past u de warmteafgifte aan door de regelknop naar de gewenste stand ("LO" of "HI") te draaien. Gebruik de kachel niet tussen de vergrendelde standen.


Probeer het verwarmingsniveau niet aan te passen met behulp van de afsluitklep.

Wanneer u de kachel gebruikt, zet u de regelknop in de vergrendelde "LO"- of "HI"-stand. Slechte verbranding en hogere concentraties koolmonoxide kunnen het gevolg zijn als de kachel wordt gebruikt met de regelknop tussen de vergrendelde standen.

Laat de neerwaartse druk los terwijl u aan de regelknop draait. De regelknop moet in de gewenste stand worden vergrendeld.

DE GASTOEVOER NAAR HET APPARAAT UITSCHAKELEN
DE KACHEL UITSCHAKELEN:

1. Schakel de afsluitklep uit.
2. Draai de regelknop met de klok mee naar de OFF-stand.

ALLEEN DE BRANDER UITSCHAKELEN (WAAKVLAM BLIJFT BRANDEN)

1. Draai de regelknop met de klok mee naar de PILOT/IGN-stand.

DE BRANDER INSPECTEREN
Controleer regelmatig het vlammenpatroon van de waakvlam en het vlammenpatroon van de brander.

VLAMMENPATROON VAN DE WAAKVLAM
Afbeelding 17 toont een correct vlammenpatroon van de waakvlam en toont ook een incorrect vlammenpatroon van de waakvlam. Het incorrecte vlammenpatroon van de waakvlam raakt de thermokoppel niet. Hierdoor koelt de thermokoppel af. Wanneer de thermokoppel afkoelt, wordt de kachel uitgeschakeld. Als het vlammenpatroon van de waakvlam incorrect is, zoals weergegeven in afbeelding 17:

• Schakel de kachel uit (zie De gastoevoer naar het apparaat uitschakelen,)
• Zie Probleemoplossing.

REINIGING EN ONDERHOUD

Schakel de verwarming uit en laat deze afkoelen voordat u onderhoud uitvoert.

Voor onderhoud aan de binnenkant van de kast of om toegang te krijgen tot de brander- en pilootmontage voor reiniging of onderhoud. Verwijder de vier schroeven (twee aan elke kant) waarmee de voorkant aan het apparaat is bevestigd. (Afbeelding 6) Til de voorkant voorzichtig op om de haken los te maken en trek deze naar voren om hem te verwijderen. U hebt nu toegang tot alle interne onderdelen van het apparaat.

U moet de regelgebieden, de brander en de luchtkanalen van de verwarming schoonhouden. Inspecteer deze gebieden van de verwarming voor gebruik. Laat de verwarming jaarlijks inspecteren door een gekwalificeerde onderhoudsmonteur. Het kan nodig zijn om de verwarming vaker schoon te maken vanwege overtollig pluis van tapijt, beddengoed, dierenhaar, enz.

Zorg ervoor dat de roosterbeschermer op zijn plaats zit voordat u de verwarming gebruikt. Als het scherm of de roosterbeschermer wordt verwijderd voor onderhoud, moet deze worden teruggeplaatst voordat de verwarming wordt gebruikt.

Als u de primaire luchtopening(en) van de brander(s) niet schoonhoudt, kan dit leiden tot roetvorming en schade aan eigendommen.

REINIGING ODS/PILOT EN BRANDER

• Gebruik een stofzuiger, perslucht of een kleine zachte borstel om schoon te maken.

REINIGING VAN DE LUCHTINGANG VAN DE BRANDERPILOT
We raden u aan om het apparaat elke 2.500 bedrijfsuren of elke drie maanden schoon te maken. We raden u ook aan om de branderbuis en de pilootmontage schoon en vrij van stof en vuil te houden. Om deze onderdelen schoon te maken, raden we aan om perslucht te gebruiken van niet meer dan 30 psig. Dit kan worden gedaan door een stofzuiger in de blaasstand te gebruiken of door perslucht in een spuitbus te gebruiken. Volg de aanwijzingen op de spuitbus als u een spuitbus gebruikt. Als u de aanwijzingen op de spuitbus niet volgt, kunt u de brander of de pilootmontage beschadigen. Daarnaast moeten ook de onderstaande aanwijzingen worden gevolgd.

1. Schakel het apparaat uit, inclusief de piloot. Laat het apparaat minstens dertig minuten afkoelen.
2. Inspecteer de brander en de piloot op stof en vuil.
3. Blaas lucht door de poort/sleuven en gaten in de brander.

Een gele punt op de pilootvlam duidt op stof en vuil in de pilootmontage. Om de pilootmontage schoon te maken, zoek het kleine pilootluchtingangsgat op ongeveer vijf centimeter van waar de pilootvlam uit de pilootmontage komt (zie afbeelding 18). Blaas met het apparaat uitgeschakeld voorzichtig lucht door het luchtingangsgat. U kunt door een rietje blazen als er geen perslucht beschikbaar is.

REINIGING VAN DE VERWARMINGSKAST
Luchtkanalen

• Gebruik een stofzuiger of perslucht om schoon te maken

Buitenkant

• Gebruik een zachte doek die is bevochtigd met een mild sopje. Veeg de kast af om stof te verwijderen. ionenlucht en geuren en mogelijke verkleuring van muren en plafonds veroorzaken.

PROBLEEMOPLOSSING

OPMERKING: Alle items voor probleemoplossing worden vermeld in volgorde van bediening en waarschijnlijke voorkomen.

Alleen een gekwalificeerde onderhoudsmonteur mag de verwarming onderhouden en repareren.

Gebruik nooit een draadnaald of een soortgelijk voorwerp om de ODS/piloot schoon te maken. Dit kan de ODS/piloot-eenheid beschadigen.

Zorg ervoor dat de roosterbeschermer op zijn plaats zit voordat u de verwarming gebruikt. Als het scherm of de roosterbeschermer wordt verwijderd voor onderhoud, moet deze worden teruggeplaatst voordat de verwarming wordt gebruikt.

Als u gas ruikt:

• Sluit de gastoevoer af
• Probeer geen enkel apparaat aan te steken
• Raak geen enkele elektrische schakelaar aan; gebruik geen enkele telefoon in uw gebouw
• Bel onmiddellijk uw gasleverancier vanaf de telefoon van een buur. Volg de instructies van de gasleverancier.
• Als u uw gasleverancier niet kunt bereiken, bel dan de brandweer.

Het gebruik van de verwarming waar onzuiverheden in de lucht aanwezig zijn, kan geuren veroorzaken. Reinigingsmiddelen, verf, verfverwijderaar, sigarettenrook, cement en lijm, nieuw tapijt of textiel, enz., creëren dampen. Deze dampen kunnen zich vermengen met de verbrandingslucht en geuren en mogelijke verkleuring van muren en plafonds veroorzaken.

WAARGENOMEN SYMPTOOM	MOGELIJKE OORZAAK	OPLOSSING
Wanneer de ontstekingsknop wordt ingedrukt, is er een vonk bij de ODS/piloot, maar geen ontsteking	Bedieningsknop niet volledig ingedrukt	Druk de bedieningsknop volledig in
	Bedieningsknop niet lang genoeg ingedrukt	Nadat de ODS/piloot is aangestoken, houdt u de bedieningsknop 30 seconden ingedrukt
	Afsluitklep van de apparatuur niet volledig geopend	Open de afsluitklep van de apparatuur volledig
	Thermokoppelverbinding los bij de regelklep	Draai de thermokoppelmoer met de hand vast tot hij goed vastzit en draai hem vervolgens nog een kwartslag aan
	Pilootvlam raakt het thermokoppel niet, waardoor het thermokoppel kan afkoelen, waardoor de pilootvlam uitgaat. Dit probleem kan worden veroorzaakt door een of beide van de volgende oorzaken: Lage gasdruk Vuile of gedeeltelijk verstopte ODS/piloot	Neem contact op met het plaatselijke gasbedrijf Reinig ODS/piloot (zie Reiniging en onderhoud)
	Thermokoppel beschadigd	Vervang het thermokoppel
	Regelklep beschadigd	Vervang de regelklep
De brander ontsteekt niet nadat de ODS/piloot is aangestoken	De branderopening is verstopt	Reinig de branderopening (zie Reiniging en onderhoud) of vervang de branderopening
	De diameter van de branderopening is te klein	Vervang de branderopening
	De inlaatgasdruk is te laag	Neem contact op met het plaatselijke gasbedrijf
Vertraagde ontsteking van de brander	De verdeelstukdruk is te laag	Neem contact op met het plaatselijke gasbedrijf
	De branderopening is verstopt	Reinig de branderopening (zie Reiniging en onderhoud) of vervang de branderopening
De brander slaat terug tijdens bedrijf	De branderopening is verstopt of beschadigd	Reinig de branderopening (zie Reiniging en onderhoud) of vervang de branderopening
	Brander beschadigd	Vervang de brander
	De gasdrukregelaar is defect	Vervang de gasdrukregelaar
De branderplaat/platen gloeien niet [alleen infrarood]	Plaat beschadigd	Vervang de brander
	Bedieningsknop ingesteld tussen vergrendelde posities	Draai de bedieningsknop tot deze vastklikt in de gewenste stand
	De inlaatgasdruk is te laag	Vervang de gasdrukregelaar
Lichte rook of geur tijdens de eerste gebruik	Residu van het fabricageproces	Het probleem verdwijnt na enkele uren gebruik
De verwarming produceert een fluitend geluid wanneer de brander brandt	De bedieningsknop naar de HI (hoge) stand draaien wanneer de brander koud is	Draai de bedieningsknop naar de LO (lage) stand en laat hem een minuut opwarmen
	Lucht in de gasleiding	Gebruik de brander totdat de lucht uit de leiding is verwijderd en laat de gasleiding controleren door het plaatselijke gasbedrijf
	Luchtkanalen op de verwarming geblokkeerd	Neem de minimale installatieafstanden in acht (zie Afbeelding 4)
	Vuile of gedeeltelijk verstopte branderopening	Reinig de branderopening (zie Reiniging en onderhoud) of vervang de branderopening
Er vormt zich een wit poederresidu in de branderkast of op aangrenzende muren of meubels	Bij verhitting veranderen dampen van meubelpoets, was, tapijtreinigers, enz. in een wit poederresidu	Schakel de verwarming uit wanneer u meubelpoets, was, tapijtreiniger of soortgelijke producten gebruikt
De verwarming produceert ongewenste geuren.	De verwarming verbrandt dampen van verf, haarlak, lijm, enz. Zie de BELANGRIJKE verklaring	Ventileer de ruimte. Stop met het gebruik van geur veroorzakende producten terwijl de verwarming draait
	Gaslek. Zie de WAARSCHUWINGSverklaring	Lokaliseer en verhelp alle lekken (zie Gasleidingen controleren)
De verwarming schakelt uit tijdens gebruik (ODS werkt)	Er is niet genoeg verse lucht beschikbaar	Open een raam en/of deur voor ventilatie
	Lage lijndruk	Neem contact op met het plaatselijke gasbedrijf
	ODS/piloot is gedeeltelijk verstopt	Reinig ODS/piloot (zie Reiniging en onderhoud)
Gasgeur, zelfs wanneer de bedieningsknop in de UIT-stand staat	Gaslek. Zie de WAARSCHUWINGSverklaring	Lokaliseer en verhelp alle lekken (zie Gasleidingen controleren)
	De regelklep is defect	Vervang de regelklep
Gasgeur tijdens verbranding	Vreemde stof tussen de regelklep en de brander	Haal de gasleiding uit elkaar en verwijder de vreemde stof
	Gaslek. Zie de WAARSCHUWINGSverklaring	Lokaliseer en verhelp alle lekken (zie Gasleidingen controleren)
De verwarming produceert een klikkend/tikkend geluid net nadat de brander is aangestoken of uitgeschakeld	Metaal zet uit tijdens het verwarmen of krimpt tijdens het afkoelen	Dit komt veel voor bij de meeste verwarmingen. Als het geluid overmatig is, neem dan contact op met een gekwalificeerde onderhoudsmonteur
Vocht/condensatie waargenomen op ramen	Niet genoeg verbrandings-/ventilatielucht	Raadpleeg Verse lucht voor verbranding en ventilatie

Log in op http://www.egiregistration.com om uw product te registreren.

Mr. Heater, INC., 4560 W. 160TH ST., CLEVELAND, OHIO 44135 • 800-251-0001

Referenties

• http://www.p65warnings.ca.gov
• Mr. Heater®: Keep Warm. Stay Comfortable.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Mr Heater MHVFRD10LP, MHVFBF10LP Handleiding

Beschikbare talen
