Mr Heater MH530FAET, MH530FAERT handleiding

Definities: veiligheidsrichtlijnen

De onderstaande definities beschrijven de mate van ernst voor elk signaalwoord. Lees de handleiding en let op deze symbolen.

Geeft een direct gevaarlijke situatie aan die, indien niet vermeden, zal leiden tot de dood of ernstig letsel.

Geeft een mogelijk gevaarlijke situatie aan die, indien niet vermeden, zou kunnen leiden tot de dood of ernstig letsel.

Geeft een mogelijk gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot licht of matig letsel.
LET OP: Geeft een handeling aan die geen verband houdt met persoonlijk letsel, die, indien niet vermeden, kan leiden tot materiële schade.

SPECIFICATIES

Montage en installatie

• Haal de kachel en al het verpakkingsmateriaal uit de doos.
• Controleer al het verpakkingsmateriaal op losse onderdelen en zet ze opzij.
• Inspecteer de kachel grondig op schade. Als er schade wordt gevonden, neem dan geen contact op met de plaats van aankoop. Bel de fabrikant op 800-251-0001.

INBEGREPEN IN DE DOOS:

• Kachel
• Hangbeugel
• Montageplaat
• Draaibare plaat
• Verstelknoppen voor de hoek
• Kachel bevestigingsbouten
• 4-8 mm moeren, bouten en borgringen

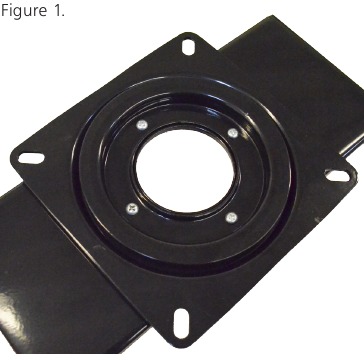

Gebruik voor de montage de 8 mm moeren, bouten en borgringen om de draaibare plaat en de montageplaat aan de hangbeugel te bevestigen. Zie figuur 1. De moer en borgring moeten aan de onderkant zitten.

Zoek vervolgens een plek om de kachel aan het plafond te hangen. De geselecteerde plek moet genoeg ruimte laten om de afstand tot brandbare materialen te behouden zoals beschreven in de specificatietabel en moet zich binnen 4 voet van uw stroomaansluiting bevinden of de locatie waar u van plan bent de aansluitdoos te monteren waar uw kachel van wordt voorzien.
Zodra een locatie is geselecteerd, bevestigt u de montagebeugel en de bijbehorende hangkit met 4 lagbouten/of muurankers van de juiste maat die het gewicht van de kachel kunnen dragen (niet inbegrepen). Het gewicht van uw kachel is te vinden in de specificatietabel. De beste optie is om de ankers rechtstreeks in een stevig oppervlak te bevestigen, zoals een balk of multiplex. Als dat niet mogelijk is, raadpleeg dan uw plaatselijke bouwmarkt voor andere opties. Er zijn veel verschillende gipsplaatankers of metselwerkankers die werken.

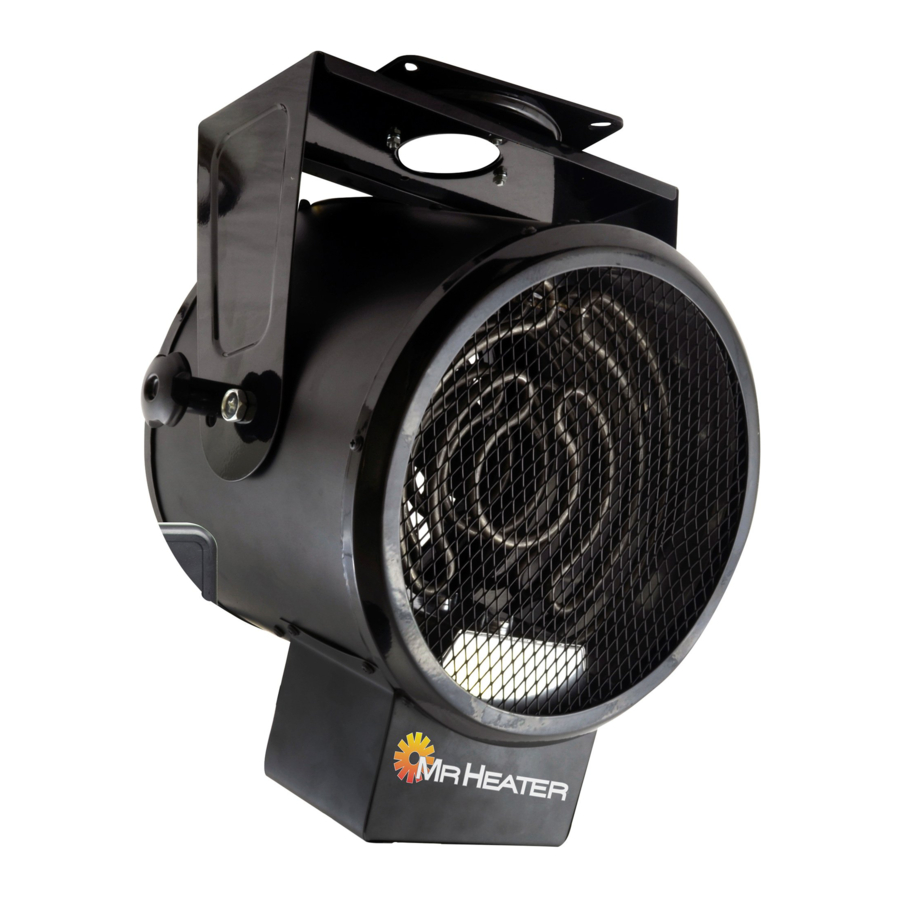

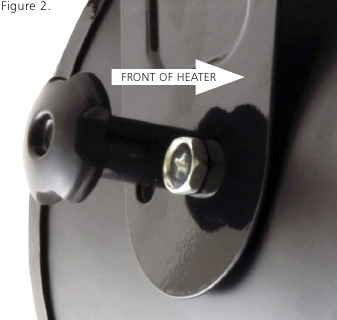

Zodra u een locatie heeft geselecteerd en de hangbeugels heeft gemonteerd, kunt u nu de kachel ophangen. Het wordt aanbevolen dat u hulp heeft bij deze stap. Terwijl u of uw helper de kachel op zijn plaats houdt, installeert u de twee grote kruiskopbouten en de verstelknoppen voor de hoek. Zie figuur 2. Op dit punt zou de kachel eruit moeten zien als de foto op de voorkant van deze handleiding.

Bedradingsinformatie:
De kachels die in deze handleiding worden behandeld, zijn ontworpen om alleen te worden geïnstalleerd en onderhouden door bevoegde, opgeleide professionals. Kachels mogen alleen worden geïnstalleerd op een afzonderlijk 240 volt circuit met een 30 ampère dubbelpolige stroomonderbreker. Raadpleeg NEC-code ANSI/NFPA NO. 70-2011 voor details.

Externe thermostaat:
Eenheden die zijn uitgerust met een externe thermostaat, moeten de houder voor de thermostaat op een geschikte locatie laten monteren. Gebruik twee muurankers (niet inbegrepen) om de thermostaathouder aan de muur te bevestigen. Selecteer een locatie binnen 3,5 voet van de kachel. De houder moet op een locatie worden gemonteerd die niet wordt beïnvloed door de luchtstroom van de kachel. Monteer indien mogelijk niet op een ongeïsoleerde muur of in direct zonlicht. Dat kan ervoor zorgen dat de kachel onnodig gaat werken.

Operationele informatie

Warmte wordt gecreëerd door elektrische stroom die door opgerolde metalen elementen gaat, waardoor ze tot zeer hoge temperaturen komen. De ventilator voert vervolgens kamerlucht over de hete elementen en vervangt koude lucht door warme. De lucht die over de spoelen beweegt, zorgt ervoor dat ze geen temperaturen bereiken die niet veilig zijn voor de normale werking van de kachel. Daarom is het belangrijk om alle brandbare materialen en objecten die in de ventilatorbladen kunnen worden gezogen op een veilige afstand te houden (raadpleeg de specificatietabel voor de juiste afstanden). Zorg ervoor dat de ventilatorbladen te allen tijde vrij blijven. Houd de unit schoon en stofvrij. Blokkeer de inlaat of uitlaat van de unit op geen enkel moment. Als er schade is opgetreden, raadpleeg dan de onderdelenlijst in deze handleiding en neem contact op met de fabrikant voor een vervanging.

Het elektrische circuit moet correct geaard zijn, anders kan dit leiden tot elektrische schokken of materiële schade.

Sluit of bedraad kachels altijd rechtstreeks in een stopcontact of geschikte aansluitdoos. Gebruik nooit een verlengsnoer of verplaatsbare stekkerdoos (stopcontact/stekkerblok)
Deze elektrische geforceerde luchtverwarmers zijn specifiek ontworpen om permanent te worden geïnstalleerd door aan het plafond of de bovenliggende structuur te hangen. Probeer ze niet te gebruiken als een draagbare kachel.

Startinstructies

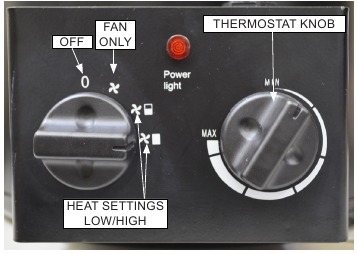

1. Met de kachel correct geïnstalleerd en de stroomtoevoer naar de unit aangesloten, verplaatst u de warmteselectieknop naar de gewenste instelling. Er zijn zowel hoge als lage instellingen, samen met een optie voor alleen ventilator. Raadpleeg figuur 3 voor informatie over elke instelling.
2. Draai de thermostaat naar de gewenste instelling. Met de klok mee verhoogt u het instelpunt, tegen de klok in verlaagt u de instelling. Er is een hoorbare klik te horen wanneer de huidige temperatuur in de ruimte overeenkomt met de temperatuur op de draaiknop.
3. Het verwarmingselement en de ventilator blijven aan totdat de temperatuurinstelling is bereikt. Het verwarmingselement schakelt naar behoefte aan en uit.

BEDIENING

Om het verwarmen te stoppen

1. Draai de thermostaatknop naar de laagste stand.
2. Draai de aan/uit-schakelaar in de "off"-stand.

Onderhoud

Probeer nooit de kachel te onderhouden terwijl de unit heet is of in gebruik is. Alleen gekwalificeerde servicemonteurs mogen deze units onderhouden.

• Inspecteer de unit grondig voor gebruik.
• Houd de kachel schoon en vrij van stof en vuil.
• Het gebruik van een luchtcompressor kan worden gebruikt om het stof uit de kachelbehuizing te blazen. Zorg ervoor dat u alleen een gematigde luchtdruk gebruikt om geen interne componenten te beschadigen.
• Er moet een zachte, droge doek worden gebruikt voor het reinigen van de buitenkant en de montagebeugels.
• De ventilatormotor is afgesloten en hoeft niet te worden gesmeerd.

Voor service:
Bel gratis 800-251-0001
www.mrheater.com
Onze kantooruren zijn van 8:00 tot 17:00 uur EST, van maandag tot en met vrijdag. Vermeld het modelnummer, de aankoopdatum en de beschrijving van het probleem in alle communicatie.

Probleemoplossing

GEBRUIK ALLEEN VERVANGINGSONDERDELEN VAN DE FABRIKANT. HET GEBRUIK VAN ANDERE ONDERDELEN KAN LETSEL OF DE DOOD VEROORZAKEN. VERVANGINGSONDERDELEN ZIJN ALLEEN RECHTSTREEKS VAN DE FABRIEK VERKRIJGBAAR EN MOETEN WORDEN GEÏNSTALLEERD DOOR EEN GEKWALIFICEERDE SERVICEORGANISATIE.

ELEKTRISCH SCHEMA MH530FAERT/MH530FAET

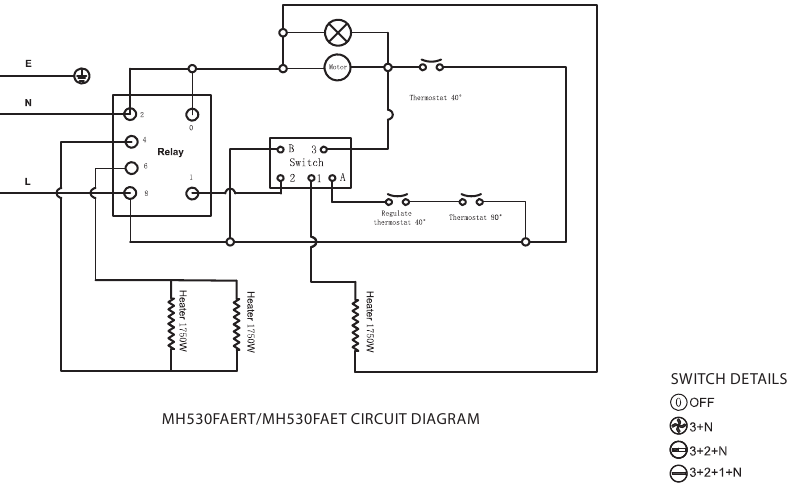

CIRCUITDIAGRAM MH530FAERT/MH530FAET

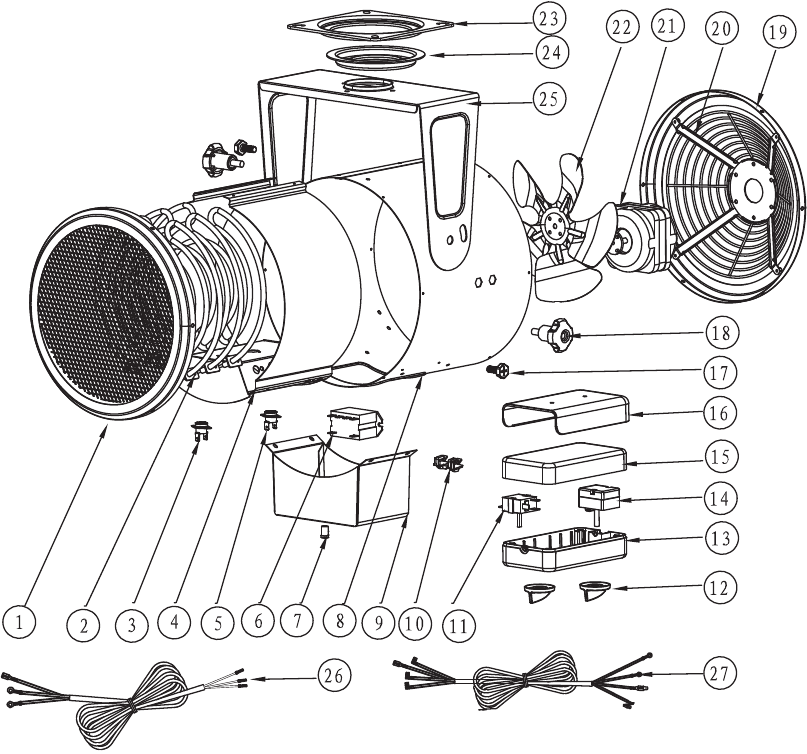

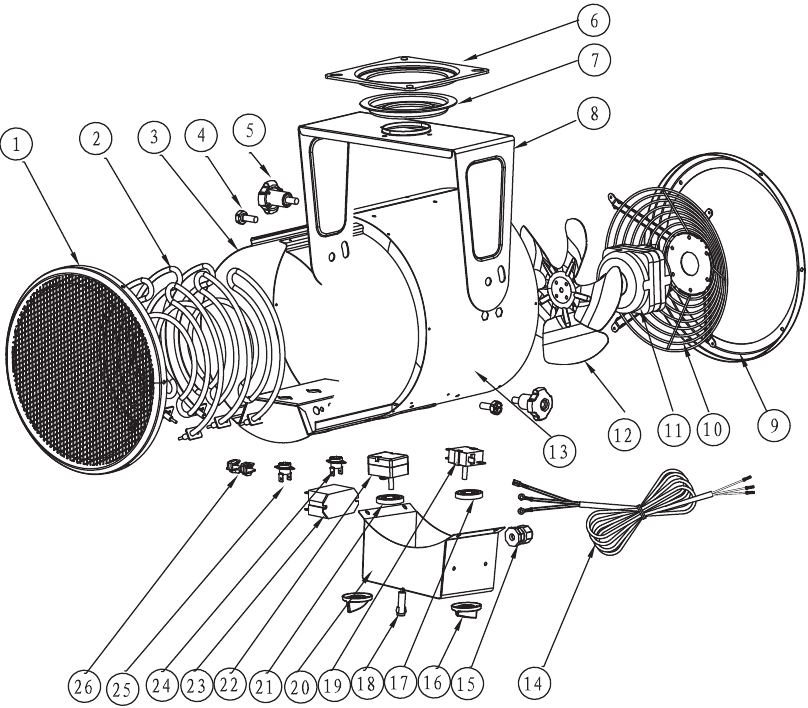

ONDERDELENLIJST

MH530FAERT

MH530FAET

BELANGRIJKE INSTRUCTIES

Als de informatie in deze handleiding niet exact wordt gevolgd, kan dit leiden tot brand of een explosie met materiële schade, persoonlijk letsel of de dood tot gevolg.

• Deze kachel heeft hete of vonkende onderdelen binnenin. Gebruik hem niet in gebieden waar benzine, verf of andere ontvlambare vloeistoffen worden gebruikt of opgeslagen.
• Service moet worden uitgevoerd door een gekwalificeerd servicebedrijf.

GEBRUIK DEZE KACHEL NIET VOORDAT U DEZE INSTRUCTIEHANDLEIDING HEEFT GELEZEN EN BEGREPEN VOOR VEILIGHEIDS-, BEDIENINGS- EN ONDERHOUDSINSTRUCTIES.

Gebruik van deze kachel op een manier die niet in deze handleiding wordt beschreven, kan brand, elektrische schokken, persoonlijk letsel en/of materiële schade veroorzaken.

Deze kachel is heet tijdens gebruik. Om brandwonden te voorkomen, mag de blote huid geen hete oppervlakken raken. Houd brandbare materialen, zoals meubels, kussens, beddengoed, papier, kleding en gordijnen op minstens 1,8 meter (6 voet) van de voorkant van de kachel en houd ze op minstens 0,6 meter (2 voet) afstand van de zijkanten en de achterkant.

Om onbedoeld in- en uitschakelen van de kachel te voorkomen, moet u deze altijd uitschakelen wanneer u hem niet gebruikt.

Dek de bedrading van de voeding niet af en leg de bedrading niet onder tapijten of kleden. Leg snoeren en aansluitingen uit de buurt van looppaden, zodat er geen struikelgevaar ontstaat.

Sluit het apparaat alleen aan op correct geaarde stopcontacten en voldoende gedimensioneerde en geaarde elektrische systemen.

Gebruik dit apparaat niet met niet-goedgekeurde of te kleine elektrische aansluitingen of bedrading. Deze kunnen oververhit raken en brandgevaar veroorzaken.

Stel het apparaat niet bloot aan natte omstandigheden; het apparaat is alleen bedoeld voor gebruik binnenshuis.

Deze kachel is niet bedoeld voor gebruik in badkamers, wasruimtes en soortgelijke binnenlocaties. Plaats de kachel nooit waar hij in een badkuip of een ander waterreservoir kan vallen.

Steek geen vreemde voorwerpen in het apparaat en laat ze niet in het apparaat komen via de inlaat- of uitlaatopeningen op het apparaat. Het niet naleven van deze waarschuwing kan leiden tot elektrische schokken, brand of schade aan het apparaat.

Om brand te voorkomen, mag u de luchtinlaat of -uitlaat op geen enkele manier blokkeren. Gebruik het apparaat niet op zachte oppervlakken zoals een bed, waar openingen verstopt kunnen raken.

Het apparaat is uitgerust met interne actieve elektrische componenten die tijdens gebruik vonken. Gebruik het apparaat niet in gebieden waar dampen van benzine, verf of andere ontvlambare vloeistoffen aanwezig kunnen zijn.

Uiterste voorzichtigheid is geboden wanneer een kachel wordt gebruikt door of in de buurt van kinderen of invaliden en wanneer de kachel in werking wordt achtergelaten en zonder toezicht.

Gebruik geen kachel met een beschadigd snoer of beschadigde stekker, of nadat de kachel defect is geraakt, is gevallen of op enigerlei wijze is beschadigd. Gooi de kachel weg of breng hem terug naar een erkend servicebedrijf voor onderzoek en/of reparatie.

Niet buitenshuis gebruiken.

Gebruik deze kachel alleen zoals beschreven in deze handleiding. Elk ander gebruik dat niet door de fabrikant wordt aanbevolen, kan brand, elektrische schokken of letsel aan personen veroorzaken.

ALGEMENE INFORMATIE
BEWAAR DEZE HANDLEIDING VOOR TOEKOMSTIG GEBRUIK. BEL VOOR VRAGEN, PROBLEMEN EN ONTBREEKENDE ONDERDELEN VOORDAT U HET APPARAAT NAAR DE WINKEL TERUGBRENGT, MET HET MODELNUMMER EN SERIENUMMER VAN DE KACHEL: 1-800 321-0001
MAANDAG-VRIJDAG 8-17 UUR EASTERN TIME
OF E-MAIL VIA DE WEBSITE VAN MR. HEATER:
WWW.MRHEATER.COM
Om u zo goed mogelijk van dienst te kunnen zijn, biedt Mr. Heater u nu meer manieren om contact met ons op te nemen:
FACEBOOK: Vind ons op Facebook
TWITTER: Vind ons op Twitter
YouTube: Er zijn nu informatieve video's op YouTube
WEBSITE: Het volledige assortiment producten van Mr. Heater is nu te vinden op
WWW.MRHEATER.COM

Referenties

• Mr. Heater®: Blijf warm. Blijf comfortabel.
