Mr Heater MHVFRD10NG, MHVFBF10NG handleiding

VEILIGHEIDSMAATREGELEN

LEES DE INSTRUCTIES ZORGVULDIG: UW VEILIGHEID IS BELANGRIJK VOOR U EN ANDEREN.
Lees en volg alle instructies. Bewaar de instructies op een veilige plaats om ze later te kunnen raadplegen. Laat niemand die deze instructies niet heeft gelezen de kachel monteren, aansteken, afstellen of bedienen.

INSTALLATEUR: Laat deze handleiding bij het apparaat achter.
CONSUMENT: Bewaar deze handleiding om deze later te kunnen raadplegen.

Als de informatie in deze handleiding niet exact wordt opgevolgd, kan dit leiden tot brand of een explosie met materiële schade, persoonlijk letsel of de dood tot gevolg.

• Bewaar of gebruik geen benzine of andere ontvlambare dampen en vloeistoffen in de buurt van dit of enig ander apparaat.
• WAT U MOET DOEN ALS U GAS RUIKT
  • Probeer geen enkel apparaat aan te steken.
  • Raak geen enkele elektrische schakelaar aan; gebruik geen telefoon in uw gebouw.
  • Bel onmiddellijk uw gasleverancier vanaf de telefoon van een buur. Volg de instructies van de gasleverancier.
  • Als u uw gasleverancier niet kunt bereiken, bel dan de brandweer.
• Installatie en service moeten worden uitgevoerd door een gekwalificeerde installateur, servicebedrijf of de gasleverancier.

Dit is een gasgestookte kachel zonder afvoer. Het gebruikt lucht (zuurstof) uit de ruimte waarin het is geïnstalleerd. Er moeten voorzieningen worden getroffen voor voldoende verbrandings- en ventilatielucht. Raadpleeg het gedeelte Verse lucht voor verbranding en ventilatie in deze handleiding.

Dit apparaat mag worden geïnstalleerd in een permanente (mobiele) woning die achteraf is gebouwd, waar dit niet verboden is door de lokale voorschriften.
Dit apparaat is uitsluitend bedoeld voor gebruik met het type gas dat op het typeplaatje staat vermeld. Dit apparaat is niet geschikt voor gebruik met enig ander gas.

BRAND-, EXPLOSIE- EN VERSTIKKINGSGEVAAR
Onjuiste installatie, afstelling, wijziging, service of onderhoud kan leiden tot letsel of materiële schade. Raadpleeg deze handleiding voor de juiste installatie- en bedieningsprocedures. Raadpleeg een gekwalificeerde installateur, servicebedrijf of gasleverancier voor hulp of aanvullende informatie. Lees en volg de instructies en voorzorgsmaatregelen in de gebruikershandleiding die bij deze kachel wordt geleverd.

HEET GLAS ZAL BRANDWONDEN VEROORZAKEN.
RAAK HET GLAS NIET AAN TOT HET IS AFGEKOELD.
LAAT KINDEREN NOOIT HET GLAS AANRAKEN.

Er wordt een barrière meegeleverd bij dit apparaat die is ontworpen om het risico op brandwonden door het hete kijkglas te verminderen en die moet worden geïnstalleerd ter bescherming van kinderen en andere risicogroepen.

Gebruik geen blaasopzetstuk, warmtewisselaaropzetstuk of ander accessoire dat niet is goedgekeurd voor gebruik met deze kachel.

Dit apparaat is uitgerust voor aardgas. Conversie ter plaatse is niet toegestaan.

DIT PRODUCT KAN U BLOOTSTELLEN AAN CHEMICALIËN, WAARONDER LOOD EN LOODVERBINDINGEN, WAARVAN BEKEND IS BIJ DE STAAT CALIFORNIË DAT ZE KANKER EN GEBOORTEAFWIJKINGEN OF ANDERE VOORTPLANTINGSSCHADE VEROORZAKEN. GA VOOR MEER INFORMATIE NAAR WWW.P65WARNINGS.CA.GOV

Vanwege de hoge temperaturen moet de kachel uit de buurt van verkeer en meubels en gordijnen worden gehouden.

Plaats geen kleding of ander ontvlambaar materiaal op of in de buurt van het apparaat.

Kinderen en volwassenen moeten worden gewezen op het gevaar van hoge oppervlaktetemperaturen en moeten uit de buurt blijven om brandwonden of het ontsteken van kleding te voorkomen.

Jonge kinderen moeten zorgvuldig in de gaten worden gehouden wanneer ze zich in dezelfde ruimte als de kachel bevinden.

Er wordt een barrière meegeleverd bij dit apparaat die is ontworpen om het risico op brandwonden door het hete kijkglas te verminderen en die moet worden geïnstalleerd ter bescherming van kinderen en andere risicogroepen.

Als de barrière beschadigd raakt, moet deze worden vervangen door de barrière van de fabrikant voor dit apparaat.

Elk veiligheidsscherm of -kap dat is verwijderd voor het onderhoud van een apparaat, moet worden teruggeplaatst voordat de kachel wordt gebruikt.

Installatie en reparatie moeten worden uitgevoerd door een gekwalificeerd servicepersoon. Het apparaat moet voor gebruik en ten minste jaarlijks worden geïnspecteerd door een professionele servicepersoon. Regelmatiger reiniging kan nodig zijn vanwege overmatig veel pluisjes van vloerbedekking, beddengoed, enz. Het is absoluut noodzakelijk dat de bedieningscompartimenten, branders en luchtkanalen van het apparaat schoon worden gehouden.

SPECIFICATIES

MODEL	MHVFRD10NG / MHVFBF10NG
BTU (beschikbaar)	7.000 (laag) - 10.000 (hoog)
Type gas	Alleen aardgas
Ontsteking	Piëzo
Spruitstukdruk	4,5 inch waterkolom
Ingangsgasdruk (maximaal)	14 inch waterkolom
Ingangsgasdruk (minimaal)	7 inch waterkolom
Thermostatische regeling	Nee
Afstanden: inches (mm)
Bovenkant	36" (91,4 cm)
Zijkanten	10" (25,4 cm)
Vloer (min. tot bovenkant tapijt)	3" (76,2 cm)
Stof / brandbare voorwerpen	36" (91,4 cm)

Het bedienen van de kachel boven een hoogte van 4.500 voet kan ertoe leiden dat de waakvlam/ODS de kachel uitschakelt.

VOORZORGSMAATREGELEN

1. Beide 10.000 BTU (2931 W) units (de MHVFRD10NG of de MHVFBF10NG) mogen in een slaapkamer worden geïnstalleerd, maar mogen niet worden geïnstalleerd in een badkamer of een plaats waar een sterke wind het apparaat zou uitschakelen.
2. Deze kachel heeft verse ventilatielucht van buiten nodig om goed te kunnen werken. Het Oxygen Depletion Sensor (ODS) veiligheidsuitschakelsysteem schakelt de kachel uit als er niet voldoende verse lucht beschikbaar is. Zie Verse lucht voor verbranding en ventilatie.
3. Houd alle luchtopeningen in de kachel vrij van vuil of enige blokkade. Dit zorgt ervoor dat er voldoende lucht voor een goede verbranding de kachel binnenkomt.
4. Als de kachel uitvalt, steek hem dan niet opnieuw aan voordat u verse lucht van buiten aanvoert. Als de kachel steeds uitvalt, is er onderhoud nodig.
5. Schakel de kachel uit en laat hem afkoelen voordat u onderhoud uitvoert. Alleen een gekwalificeerd servicepersoon mag de kachel onderhouden en repareren.
6. Gebruik de kachel niet:
   • Waar ontvlambare vloeistoffen of dampen worden gebruikt of opgeslagen
   • Tijdens stoffige omstandigheden.
7. Schakel de kachel uit voordat u meubelpoets, was, tapijtreiniger of soortgelijke producten gebruikt. Indien verwarmd, kunnen de dampen van deze producten een wit poederresidu vormen in de branderbox of op aangrenzende muren of meubels.
8. Gebruik de kachel niet als een onderdeel onder water heeft gestaan. Bel onmiddellijk een gekwalificeerde servicemonteur om de kamerverwarmer te inspecteren en om elk onderdeel van het besturingssysteem en elke gasregeling die onder water heeft gestaan te vervangen.
9. Het bedienen van de kachel boven een hoogte van 4.500 voet kan ertoe leiden dat de waakvlam/ODS de kachel uitschakelt.
10. Laat de kachel altijd werken met de bedieningsknop in een vergrendelde stand. Zet de bedieningsknop nooit tussen vergrendelde standen. Slechte verbranding en hogere niveaus van koolmonoxide kunnen het gevolg zijn als de bedieningsknop tussen vergrendelde standen wordt gelaten.

Koolmonoxidevergiftiging kan tot de dood leiden.

Koolmonoxidevergiftiging:
Vroege tekenen van koolmonoxidevergiftiging lijken op griep, met hoofdpijn, duizeligheid of misselijkheid. Als u deze tekenen heeft, werkt de kachel mogelijk niet goed. Zorg onmiddellijk voor frisse lucht! Laat de kachel onderhouden. Sommige mensen worden meer door koolmonoxide beïnvloed dan anderen. Dit zijn onder meer zwangere vrouwen, mensen met hart- of longziekten of bloedarmoede, mensen onder invloed van alcohol en mensen op grote hoogte.

Aardgas:
Aardgas is geurloos. Er wordt een geurstof aan aardgas toegevoegd. De geur helpt u een aardgaslek te detecteren. De geur die aan het gas is toegevoegd, kan echter vervagen. Er kan gas aanwezig zijn, ook al is er geen geur. Zorg ervoor dat u alle waarschuwingen leest en begrijpt. Bewaar deze handleiding ter referentie. Het is uw leidraad voor een veilige en correcte bediening van deze kachel.

Productkenmerken

VEILIGHEIDSVOORZIENING

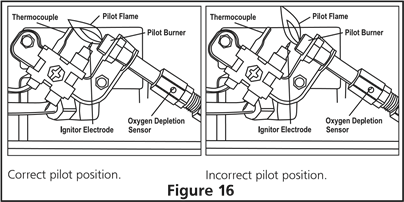

Deze kachel heeft een waakvlam met een Oxygen Depletion Sensor (ODS) veiligheidsuitschakelsysteem. De ODS/waakvlam schakelt de kachel uit als er niet genoeg verse lucht is.

ONTSTEKINGSSYSTEEM

PIËZO: De kachel is uitgerust met een piëzo handmatige ontsteker. Dit systeem vereist geen lucifers, batterijen of andere bron om de kachel aan te steken.

PLAATSELIJKE VOORSCHRIFTEN

Installeer en gebruik de kachel met zorg.
De installatie moet voldoen aan de lokale voorschriften of bij afwezigheid van lokale voorschriften de meest recente editie van de National Fuel Gas Code, ANSI Z223.1/NFPA 54 gebruiken.

UITPAKKEN

1. Haal de kachel uit de doos.
2. Verwijder alle beschermende verpakkingsmaterialen die tijdens de verzending op de kachel zijn aangebracht.
3. Controleer de kachel op eventuele transportschade. Als de kachel beschadigd is, informeer dan onmiddellijk de dealer waar u de kachel heeft gekocht.

VERSE LUCHT VOOR VERBRANDING EN VENTILATIE

Deze kachel mag niet worden geïnstalleerd in een afgesloten ruimte of ongewoon strakke constructie, tenzij er voorzieningen zijn getroffen voor voldoende verbrandings- en ventilatielucht. Lees de volgende instructies om te zorgen voor voldoende verse lucht voor dit en andere brandstofverbruikende apparaten in uw huis.

VOLDOENDE VENTILATIE TOT STAND BRENGEN

Het volgende zijn uittreksels uit de National Fuel Gas Code, NFPA 54/ANSI Z223.1, Sectie 5.3, Lucht voor verbranding en ventilatie. Alle ruimtes in woningen vallen in een van de volgende drie ventilatieclassificaties:

1. Ongewoon strakke constructie
2. Onbeperkte ruimte
3. Beperkte ruimte

Deze kachel mag niet worden geïnstalleerd in een afgesloten ruimte of ongewoon strakke constructie, tenzij er voorzieningen zijn getroffen voor voldoende verbrandings- en ventilatielucht. De informatie op pagina's 4 en 5 zal u helpen uw ruimte te classificeren en voldoende ventilatie te bieden.

Ongewoon strakke constructie

Als uw huis aan alle drie de volgende criteria voldoet, moet u extra verse lucht toevoeren. Zie Ventilatie van buitenaf.

Een ongewoon strakke constructie wordt gedefinieerd als een constructie waarbij:

1. Muren en plafonds die aan de buitenlucht zijn blootgesteld, een continue waterdampvertrager hebben met een waarde van één perm (6 x 10^-11 kg per pa-sec-m²) of minder met openingen die zijn afgedicht met pakkingen of afgedicht en
2. Er is tochtstrip aangebracht op bedienbare ramen
3. Er zijn kit of afdichtmiddelen aangebracht op gebieden zoals voegen rond ramen en deurkozijnen, tussen wand-plafondvoegen, tussen wandpanelen, bij doorgangen voor leidingen, elektriciteits- en gasleidingen en bij andere openingen.

Als uw huis niet aan alle drie de bovenstaande criteria voldoet, zie dan Het type ruimte voor de kachelocatie bepalen, hieronder.

Beperkte ruimte en onbeperkte ruimte

De National Fuel Gas Code, NFPA 54/ANSI Z223.1 definieert een beperkte ruimte als een ruimte waarvan het volume minder is dan 50 kubieke voet per 1.000 Btu per uur (4,8 m³ per kW) van het totale ingangsvermogen van alle apparaten die in die ruimte zijn geïnstalleerd, en een onbeperkte ruimte als een ruimte waarvan het volume niet minder is dan 50 kubieke voet per 1.000 Btu per uur (4,8 m³ per kW) van het totale ingangsvermogen van alle apparaten die in die ruimte zijn geïnstalleerd. Kamers die rechtstreeks in verbinding staan met de ruimte waarin de apparaten zijn geïnstalleerd*, via openingen die niet van deuren zijn voorzien, worden beschouwd als onderdeel van de onbeperkte ruimte.

*Aangrenzende kamers communiceren alleen als er deurloze doorgangen of ventilatieroosters tussen zitten.

HET TYPE VERWARMINGSLOCATIERUIMTE BEPALEN

Gebruik deze methode om te bepalen of u een besloten of onbesloten ruimte heeft.

Opmerking: de ruimte omvat de kamer waarin u de verwarming installeert, plus alle aangrenzende kamers met deurloze doorgangen of ventilatieroosters tussen de kamers.

1. Zoek het volume van de ruimte door de lengte x breedte x hoogte van de kamer te vermenigvuldigen.
   Voorbeeld: Ruimteafmeting 18ft (lengte) x 18ft. (breedte) x 8ft.
   (hoogte) = 2592

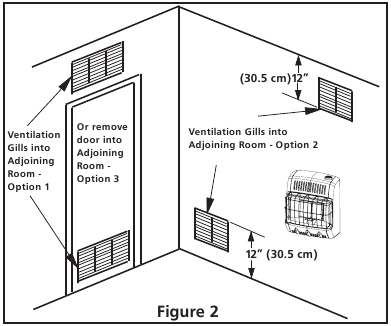

   Als er extra ventilatie naar een aangrenzende kamer wordt geleverd met roosters of openingen, tel dan het volume van deze kamers op bij het totale volume van de ruimte.
2. Deel het ruimtevolume door 50 kubieke voet om het maximale Btu/u te bepalen dat de ruimte kan ondersteunen.
   Voorbeeld: 2592 cu.ft. (volume van de ruimte) / 50 cu.ft. = 51,8 of 51.800 (maximaal Btu/u dat de ruimte kan ondersteunen)

   Deze verwarming mag niet in een kamer of ruimte worden geïnstalleerd, tenzij het vereiste volume verbrandingslucht binnenshuis wordt geleverd volgens de methode die wordt beschreven in de National Fuel Gas Code, ANSI Z223.1/NFPA 54, de International Fuel Gas Code of toepasselijke lokale codes
3. Tel de Btu/u van alle brandstofgestookte apparaten in de ruimte op, zoals een ventielvrije verwarming, gasboiler, gasverwarming, gasverwarming met ontluchting, gasopenhaardhout en andere gastoestellen*
   *Neem geen gastoestellen met directe ontluchting mee. Directe ontluchting zuigt verbrandingslucht van buiten aan en voert deze naar buiten af.
   Voorbeeld:
   Gasboiler 40.000 Btu/u
   Ventielvrije verwarming + 20.000 Btu/u
   Totaal = 60.000 Btu/u
4. Vergelijk het maximale Btu/u dat de ruimte kan ondersteunen met de werkelijke hoeveelheid gebruikte Btu/u.
   Voorbeeld: 51.800 Btu/u (maximaal Btu/u dat de ruimte kan ondersteunen)
   60.000 Btu/u (werkelijke hoeveelheid gebruikte Btu/u)
   De ruimte in het bovenstaande voorbeeld is een afgesloten ruimte omdat de werkelijke gebruikte Btu/u meer is dan het maximale Btu/u dat de ruimte kan ondersteunen.

U moet extra verse lucht leveren. Uw opties zijn als volgt:

1. Herwerk het werkblad en de ruimte van een aangrenzende kamer. Als de extra ruimte een onbesloten ruimte biedt, verwijder dan de deur naar de aangrenzende kamer of voeg ventilatieroosters toe tussen de kamers. Zie Ventilatie vanuit het gebouw (Fig. 2)

2. Ventileer de kamer rechtstreeks naar buiten. Zie Ventilatie van buitenaf (Fig. 3).

3. Installeer een verwarming met een lagere Btu/u als een lagere Btu/u-maat de kamer onbesloten maakt.
   Als de werkelijke gebruikte Btu/u minder is dan het maximale Btu/u dat de ruimte kan ondersteunen, is de ruimte een onbesloten ruimte. U heeft geen extra verse luchtventilatie nodig.

VENTILATIELUCHT

Ventilatie vanuit het gebouw

Deze verse lucht zou afkomstig zijn van een aangrenzende onbesloten ruimte. Wanneer u ventileert naar een aangrenzende onbesloten ruimte, moet u twee permanente openingen voorzien: één binnen 30 cm van het plafond en één binnen 30 cm van de vloer op de muur die de twee ruimtes verbindt (zie optie 1 & 2 van figuur 2). U kunt ook de deur naar de aangrenzende kamer verwijderen (zie optie 3, fig. 2). Volg de National Fuel Gas Code NFPA 54/ ANSI Z223.1, sectie 5.3, Lucht voor verbranding en ventilatie voor de vereiste grootte van ventilatieroosters of -kanalen.

Herwerk het werkblad en voeg de ruimte van de aangrenzende onbesloten ruimte toe. De gecombineerde ruimte moet voldoende verse lucht hebben om alle apparaten in beide ruimtes te voorzien.

Ventilatie van buitenaf

Indien nodig, zorg voor extra verse lucht door ventilatieroosters of -kanalen te gebruiken. Sluit deze items rechtstreeks aan op de buitenlucht of ruimtes die open zijn naar de buitenlucht. Deze omvatten zolders* en kruipruimtes. Volg de National Fuel Gas Code NFPA 54/ ANSI Z223.1, sectie 5.3, Lucht voor verbranding en ventilatie voor de vereiste grootte van ventilatieroosters of -kanalen.

Zorg niet voor openingen voor inlaat of uitlaat naar de zolder. Als de zolder een thermostaatgestuurde elektrische ontluchter heeft, activeert de verwarmde lucht die de zolder binnenkomt de elektrische ontluchter.

Ventielvrije verwarmingen voegen vocht toe aan de lucht. Hoewel dit gunstig is, kan het installeren van een verwarming in ruimtes zonder voldoende ventilatielucht ervoor zorgen dat er schimmel ontstaat door te veel vocht. Zie Verse lucht voor verbranding en ventilatie.

INSTALLATIE

Elke wijziging aan deze verwarming of de bedieningselementen ervan kan gevaarlijk zijn.

LET OP: deze verwarming is bedoeld voor gebruik als aanvullende verwarming. Gebruik deze verwarming samen met uw primaire verwarmingssysteem. Installeer deze verwarming niet als uw primaire warmtebron. Als u een centrale verwarming heeft, kunt u de circulerende ventilator van het systeem laten draaien tijdens het gebruik van de verwarming. Dit helpt om de warmte door het hele huis te laten circuleren. In het geval van een stroomstoring kunt u deze verwarming gebruiken als uw primaire warmtebron voor de duur van de storing.

Een gekwalificeerd servicepersoon moet de verwarming installeren. Volg alle lokale voorschriften.

CONTROLEER HET GASTYPE

Gebruik alleen aardgas. Als uw gastoevoer geen aardgas is, installeer dan geen verwarming. Bel de dealer waar u de verwarming heeft gekocht voor het juiste type verwarming.

DEZE INSTALLATIE VEREIST

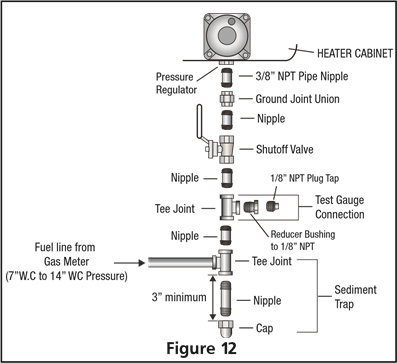

Voordat u de verwarming installeert, moet u ervoor zorgen dat u de onderstaande items heeft:

• Leidingen (controleer de lokale voorschriften)
• Afdichtmiddel (bestand tegen aardgas)
• Afsluiter voor apparatuur*
• Grondverbindingsstuk
• Testaansluiting*
• Slakkenvanger
• T-stuk
• Pijpsleutel

*Een CSA/AGA-gecertificeerde afsluiter voor apparatuur met 1/8" NPT-aftakking is een acceptabel alternatief voor een testaansluiting. Koop een CSA/AGA-gecertificeerde afsluiter voor apparatuur bij uw dealer.

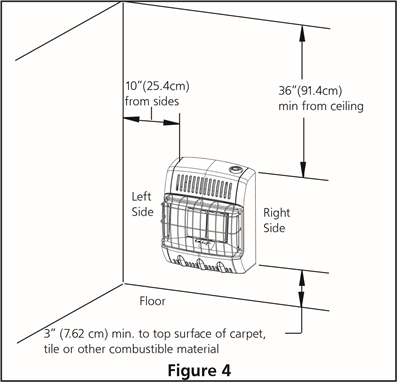

DE VERWARMING PLAATSEN

Deze verwarming is ontworpen om aan de muur te worden gemonteerd. De verwarming kan ook op een niet-brandbare vloer worden geplaatst, weg van een muur, met behulp van de vloermontagestandaarden die bij de verwarming worden geleverd. Indien geïnstalleerd op een brandbare vloer zoals vloerbedekking, tegels of ander brandbaar materiaal dan een houten vloer, moet de verwarming op een metalen of houten paneel worden geplaatst dat de volledige breedte en diepte van het apparaat beslaat.

Voor het gemak en de efficiëntie, installeer de verwarming:

• Waar er gemakkelijke toegang is voor bediening, inspectie en service.
• In het koudste deel van de kamer.

Als u de verwarming in een garage installeert:

• De waakvlam en brander van de verwarming moeten minstens 45 cm boven de vloer zijn.
• Plaats de verwarming zo dat een bewegend voertuig er niet tegenaan kan rijden.

Deze verwarming creëert warme luchtstromen. Deze stromen verplaatsen warmte naar muuroppervlakken naast de verwarming. Het installeren van een verwarming naast vinyl of stoffen wandbekleding of het bedienen van een verwarming waar onzuiverheden (zoals tabaksrook, geurkaarsen, reinigingsmiddelen, olie- of petroleumlampen, enz.) in de lucht aanwezig zijn, kan de muren verkleuren.

Installeer de verwarming nooit:

• In een recreatievoertuig.
• Waar gordijnen, meubels, kleding of andere brandbare objecten zich op minder dan 90 cm van de voorkant, bovenkant of zijkanten van de verwarming bevinden.
• Als een openhaardinzetstuk
• In gebieden met veel verkeer
• In winderige of tochtige gebieden

De verwarming moet zo worden gemonteerd dat de minimale afstanden zoals weergegeven in figuur 4 worden aangehouden. Zorg indien mogelijk voor grotere afstanden van de vloer, het plafond en de aansluitende muren.

KACHEL BEVESTIGEN AAN MUUR

Montagebeugel

De montagebeugel bevindt zich op het achterpaneel van de kachel (zie figuur 5). Deze is daar voor verzending vastgeplakt. Verwijder de montagebeugel van het achterpaneel.

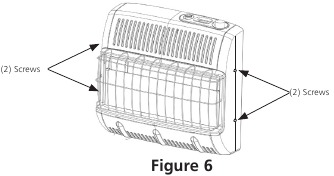

Voorpaneel van de kachel verwijderen

1. Verwijder (4) schroeven in totaal, er zitten (2) schroeven aan beide zijden van de kachel. (Figuur 6)
2. Trek het voorpaneel en het achterpaneel uit elkaar.


Montagebeugel aan de muur bevestigen
Gebruik de gaten aan elk uiteinde van de montagebeugel om de beugel aan de muur te bevestigen. Deze gaten zitten 40,6 cm (16 inch) uit elkaar. Bevestig de montagebeugel op een van de volgende twee manieren aan de muur.

1. Bevestigen aan muurstijlen
2. Bevestigen aan muuranker

Bevestigen aan muurstijl:
Deze manier is de beste en biedt de sterkste montage in houten framehuizen.

Bevestigen aan muuranker:
Met deze manier kunt u de montagebeugel aan holle wanden (muurgebieden tussen stijlen) of aan massieve wanden (beton of metselwerk) bevestigen.
Bepaal welke manier het beste bij uw behoeften past. Beide methoden bieden een veilige houvast voor de montagebeugel.

1. Plak de montagebeugel op de muur waar de kachel komt te staan. Zorg ervoor dat de montagebeugel waterpas is. Zoek voor montage aan een muurstijl een uiteinde van de montagebeugel boven een muurstijl.

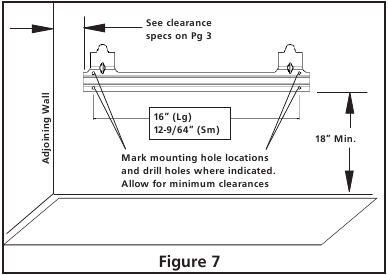

   Houd de minimumafstanden aan die in figuur 7 worden getoond. Zorg indien mogelijk voor grotere afstanden van de vloer en de aangrenzende muur.
2. Markeer de schroeflocaties op de muur (zie figuur 7).

3. Verwijder de tape en de montagebeugel van de muur.

Bevestigen aan muurstijl:
Voor het bevestigen van de montagebeugel aan muurstijlen

1. Boor gaten op de gemarkeerde locaties met een boor van 9/64".
2. Plaats de montagebeugel op de muur. Lijn de gaten uit aan elk uiteinde van de beugel met het gat dat in de muur is geboord.
3. Steek de montageschroeven door de beugel en in de muurstijlen.
4. Draai de schroeven vast totdat de montagebeugel stevig aan de muurstijlen is bevestigd.

Bevestigen aan de muur met behulp van een anker:
Voor het bevestigen van de montagebeugel aan holle wanden (muurgebieden tussen stijlen) of massieve wanden (beton of metselwerk)

Opmerking: Muurankers, montageschroeven en afstandsstukken bevinden zich in het hardwarepakket. Het hardwarepakket wordt meegeleverd met de kachel.

1. Boor gaten op de gemarkeerde locaties met een boor van 5/16". Boor voor massieve wanden (beton of metselwerk) minstens 2,5 cm (1") diep.
2. Vouw het muuranker zoals weergegeven in figuur 8 hieronder.

3. Steek het muuranker (vleugels eerst) in het gat. Tik het anker gelijk met de muur.
4. Steek voor dunne wanden (1,3 cm (1/2") of minder) de rode sleutel in de wand anker.
5. Plaats de montagebeugel op de muur. Lijn de gaten uit aan elk uiteinde van de beugel met muurankers.
6. Steek de montageschroeven door de beugel en in de muurankers.
7. Draai de schroeven vast totdat de montagebeugel stevig aan de muur is bevestigd.

Kachel op de montagebeugel plaatsen

1. Zoek twee horizontale sleuven op het achterpaneel van de kachel (zie figuur 9).

2. Plaats de kachel op de montagebeugel. Schuif de horizontale sleuven op de uitstekende lipjes op de montagebeugel.

Onderste montageschroeven installeren

1. Zoek twee onderste montagegaten. Deze gaten bevinden zich in de buurt van de onderkant op het achterpaneel van de kachel (zie figuur 10).

2. Markeer de schroeflocaties op de muur.
3. Verwijder de kachel van de montagebeugel.
4. Als u de onderste montageschroef in een holle of massieve wand installeert, installeer dan muurankers. Volg de stappen 1 tot en met 4 onder Bevestigen aan de muur met behulp van een anker. Als u de onderste montageschroef in een muurstijl installeert, boor dan gaten op de gemarkeerde locaties met een boor van 9/64".
5. Plaats de kachel terug op de montagebeugel.
6. Plaats afstandsstukken tussen de onderste montagegaten en het muuranker of het geboorde gat.
7. Houd het afstandsstuk met één hand op zijn plaats. Steek met de andere hand de montageschroef door het onderste montagegat en het afstandsstuk. Plaats de punt van de schroef in de opening van het muuranker of het geboorde gat.
8. Draai beide schroeven vast totdat de kachel stevig aan de muur is bevestigd. Draai de schroeven niet te vast.

Opmerking: Plaats het voorpaneel nu nog niet terug. Plaats het voorpaneel terug na het maken van de gasaansluitingen en het controleren op lekken.

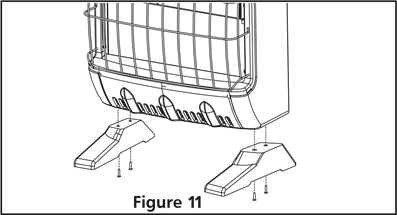

VLOERMONTAGE WEG VAN DE MUUR

Steunvoeten installeren (zie figuur 11.)

1. Leg de kachel op een tafel op zijn rug met de onderkant over de tafelrand.
2. Bevestig de voeten stevig aan de onderkant van de kachel met behulp van 2 zelftappende schroeven per voet.
   Opmerking: De voeten moeten met het lange uiteinde naar de voorkant van de kachel wijzen en de rand moet samenvallen met de zijkant van de kachel. Als de voeten over de zijkant van de kachel uitsteken, verwissel dan de pootlocatie.
3. Plaats de kachel op een niet-brandbaar oppervlak (zie De kachel plaatsen) voordat u verdergaat met de gasaansluiting. Als dit een permanente locatie wordt, kan de kachel in de positie worden vergrendeld met behulp van verankeringsgaten in de montagevoeten.

Opmerking: Voor het gebruik van vloermontagevoeten moet u een straathoek van 3/8 NPT gebruiken om de gasaansluiting te maken.

AANSLUITEN OP DE GASVOORZIENING

Een gekwalificeerde onderhoudsmonteur moet de kachel op de gasvoorziening aansluiten. Volg alle lokale voorschriften.

Dit apparaat vereist een 3/8" NPT-inlaat (National Pipe Thread) op de drukregelaar. Voor het gebruik van vloermontagevoeten moet u een straathoek van 3/8 NPT gebruiken om de gasaansluiting te maken.

Sluit de kachel nooit aan op een particuliere (niet-openbare) gasbron. Dit gas staat algemeen bekend als bronkopgas.

Controleer uw gasleidingdruk voordat u de kachel op de gasleiding aansluit. De gasleidingdruk mag niet hoger zijn dan 35,6 cm water. Als de gasleidingdruk hoger is, kan de kachelregelaar beschadigd raken.

Gebruik alleen nieuwe zwarte ijzeren of stalen pijpen. Intern vertinde koperen buizen mogen in bepaalde gebieden worden gebruikt. Controleer uw lokale voorschriften. Gebruik een pijp met een voldoende grote diameter om een correct gasvolume naar de kachel te laten stromen. Als de pijp te klein is, treedt er onnodig drukverlies op.

De installatie moet een afsluitklep voor de apparatuur, een koppeling en een afgesloten 1/8" NPT-aftakking omvatten. Plaats de NPT-aftakking binnen het bereik van de testmeterkoppeling. De NPT-aftakking moet zich stroomopwaarts van de kachel bevinden (zie figuur 12).

*Een CSA/AGA-gecertificeerde afsluitklep voor de apparatuur met een 1/8" NPT-aftakking is een aanvaardbaar alternatief voor de testmeteraansluiting. Koop de CSA/AGA-gecertificeerde afsluitklep voor de apparatuur bij uw dealer.

Installeer een afsluitklep voor de apparatuur op een toegankelijke locatie. De afsluitklep voor de apparatuur is bedoeld om de gastoevoer naar het apparaat in of uit te schakelen.

Breng de pijpverbinding licht aan op de mannelijke schroefdraad. Dit voorkomt dat er overtollige afdichtingsmiddel in de pijp terechtkomt. Overtollig afdichtingsmiddel in de pijp kan leiden tot verstopping van het brandstoftoevoersysteem van de kachel.

Gebruik een pijpafdichtmiddel dat bestand is tegen aardgas.

Installeer een slibvanger in de toevoerleiding zoals weergegeven in figuur 12.
Plaats de slibvanger waar deze binnen bereik is om te reinigen. Een slibvanger vangt vocht en verontreinigingen op. Dit voorkomt dat ze in de kachel terechtkomen. Als de slibvanger niet is geïnstalleerd of onjuist is geïnstalleerd, werkt de kachel mogelijk niet correct.

Houd de drukregelaar met een sleutel vast wanneer u deze aansluit op gasleidingen en/of fittingen.

GASLEIDINGAANSLUITINGEN CONTROLEREN

Test alle gasleidingen en -aansluitingen op lekken na installatie of onderhoud. Verhelp alle lekken onmiddellijk.

Gebruik nooit een open vlam om te controleren op een gaslek. Breng een mengsel van vloeibare zeep en water aan op alle verbindingen. Vorming van bellen duidt op een lek. Verhelp alle lekken onmiddellijk.

DRUKTESTEN GASVOORZIENINGSLEIDINGSYSTEEM

Hoge druk

Testdruk hoger dan ½ psig (3,5 kPa)

1. Het apparaat en de hoofdgasafsluiter van het apparaat moeten losgekoppeld worden van het gastoevoerleidingsysteem tijdens druktesten van dat systeem bij testdrukken hoger dan ½ psi (3,5 kPa). Het apparaat moet geïsoleerd worden van het gastoevoerleidingsysteem door de afsluitklep van de apparatuur te sluiten tijdens druktesten van het gastoevoerleidingsysteem bij testdrukken gelijk aan of minder dan ½ psi (3,5 kPa).
2. Sluit de open kant van de gasleiding af waar de afsluitklep van de apparatuur was aangesloten.
3. Breng het toevoerleidingsysteem onder druk door perslucht te gebruiken of de hoofdgasafsluiter op of nabij de gasmeter te openen.
4. Controleer alle aansluitingen en verbindingen in het gastoevoerleidingsysteem. Breng een mengsel van vloeibare zeep en water aan op de gasverbindingen. Bellen die zich vormen, wijzen op een lek.
5. Verhelp alle lekken onmiddellijk.
6. Verlaag de druk en laat de druk in het toevoerleidingsysteem ontsnappen.
7. Sluit de verwarming en de afsluitklep van de apparatuur weer aan op de gastoevoer.
8. De opnieuw aangesloten fittingen moeten in de volgende sectie op lekken worden gecontroleerd.

Lage druk

Testdruk gelijk aan of lager dan ½ psig (3,5 kPa)

1. Sluit de afsluitklep van de apparatuur (zie afbeelding 13)

2. Breng het toevoerleidingsysteem onder druk door perslucht te gebruiken of de hoofdgasafsluiter op of nabij de gasmeter te openen.
3. Controleer alle verbindingen van de gasmeter tot de afsluitklep van de apparatuur (zie afbeelding 14). Breng een mengsel van vloeibare zeep en water aan op de gasverbindingen. Bellen die zich vormen, wijzen op een lek.
4. Verhelp alle lekken onmiddellijk.
5. Verlaag de druk en laat de druk ontsnappen uit het toevoerleidingsysteem.

Druktesten gasaansluitingen verwarming

1. Zorg ervoor dat het gastoevoerleidingsysteem van de verwarming is aangesloten en op lekken is getest zoals hierboven beschreven.
2. Zorg ervoor dat de bedieningsknop van de verwarming in de stand OFF staat.
3. Open de afsluitklep van de apparatuur (zie afbeelding 13).
4. Open de aardgastoevoerklep.
5. Controleer alle verbindingen van de afsluitklep van de apparatuur tot de regelklep (zie afbeelding 14). Breng een mengsel van vloeibare zeep en water aan op de gasverbindingen. Bellen die zich vormen, wijzen op een lek.

6. Verhelp alle lekken onmiddellijk.
7. Steek de verwarming aan (zie Uw verwarming bedienen.
8. Schakel de verwarming uit (zie Gas naar apparaat uitschakelen.
9. Plaats het onderste voorpaneel terug.

UW VERWARMING BEDIENEN

VOOR UW VEILIGHEID LEES DIT VOOR HET AANSTEKEN

Als u deze instructies niet exact opvolgt, kan er brand of een explosie ontstaan, met materiële schade, persoonlijk letsel of de dood tot gevolg.

1. Dit apparaat heeft een waakvlam die handmatig moet worden aangestoken. Volg bij het aansteken van de waakvlam deze instructies nauwkeurig op.
2. Ruik VOOR HET AANSTEKEN rondom het apparaat naar gas. Zorg ervoor dat u dicht bij de vloer ruikt, omdat sommige gassen zwaarder zijn dan lucht en zich op de vloer zullen verzamelen.

WAT TE DOEN ALS U GAS RUIKT

• Sluit de gastoevoer af.
• Probeer geen enkel apparaat aan te steken.
• Raak geen enkele elektrische schakelaar aan; gebruik geen telefoon in uw gebouw.
• Bel onmiddellijk uw gasleverancier vanaf de telefoon van een buur. Volg de instructies van de gasleverancier op.
• Als u uw gasleverancier niet kunt bereiken, bel dan de brandweer.

3. Gebruik alleen uw hand om de gasregelknop in te drukken of te draaien. Gebruik nooit gereedschap. Als de knop niet met de hand kan worden ingedrukt of gedraaid, probeer hem dan niet te repareren; bel een gekwalificeerde servicemonteur of gasleverancier. Kracht of een poging tot reparatie kan leiden tot brand of een explosie.
4. Gebruik dit apparaat niet als een onderdeel onder water heeft gestaan. Bel onmiddellijk een gekwalificeerde servicemonteur om het apparaat te inspecteren en om elk onderdeel van het besturingssysteem te vervangen dat onder water heeft gestaan.

AANSTEEKINSTRUCTIES

1. STOP! Lees alle veiligheidsinformatie die bij de verwarming is meegeleverd en aan de zijkant van de verwarming staat.
2. Controleer of de gastoevoer naar de verwarming is ingeschakeld.
3. Druk de gasregelknop in en draai hem iets met de klok mee naar de stand OFF (zie afbeelding 15).

   Opmerking: De knop kan niet van PILOT naar OFF worden gedraaid, tenzij de knop iets is ingedrukt. Forceer niet.
4. Wacht vijf (5) minuten om eventueel gas te laten ontsnappen. Ruik dan naar gas, ook in de buurt van de vloer. Als u gas ruikt,STOP! Volg "B" in de bovenstaande veiligheidsinformatie. Als u geen gas ruikt, ga dan naar de volgende stap.
5. Druk de gasregelknop iets in en draai hem tegen de klok in naar PILOT/IGN en houd hem vijf (5) seconden ingedrukt.
   Opmerking: De eerste keer dat de verwarming wordt gebruikt na het aansluiten van de gastoevoer, moet de regelknop ongeveer 30 seconden worden ingedrukt. Hierdoor kan er lucht uit het gassysteem ontsnappen.
6. Druk de regelknop in en draai de regelknop terug naar de stand OFF en draai hem vervolgens tegen de klok in naar de stand PILOT/IGN. Hierdoor wordt de waakvlam aangestoken. Indien nodig de regelknop voorzichtig heen en weer blijven draaien terwijl deze is ingedrukt totdat de waakvlam brandt.
7. Houd de regelknop tien (10) seconden ingedrukt nadat de waakvlam is aangestoken. Als de waakvlam uitgaat, herhaal dan stap 4, 5, 6 en 7.
   Als de waakvlam niet blijft branden, raadpleeg dan Probleemoplossing. Neem ook contact op met een gekwalificeerde servicepersoon of gasleverancier voor reparaties.
   Als de regelknop niet omhoog komt wanneer deze wordt losgelaten, neem dan contact op met een gekwalificeerde servicepersoon of gasleverancier voor reparaties.
8. VOOR MHVFRD10NG:
   • Draai de regelknop naar "HI" om de verwarming aan te steken. Laat hem in de "HI"-stand staan totdat de tegels helder oranje zijn geworden.
   • Nadat de brandertegels helder oranje zijn geworden, past u de warmteafgifte aan door de regelknop naar de gewenste stand te draaien ("LO" of "HI").
     VOOR MHVFBF10NG:
   • Wanneer de waakvlam brandt, draait u de regelknop naar de "HI"-stand om aan te steken.
   • Nadat de vlam is ingesteld op "HI", past u de warmteafgifte aan door de regelknop naar de gewenste stand te draaien ("LO" of "HI"). Gebruik de verwarming niet tussen vergrendelde standen.

Probeer het verwarmingsniveau niet aan te passen door de afsluitklep van de apparatuur te gebruiken.

Stel bij het gebruik van de verwarming de regelknop in op de vergrendelde standen "LO" of "HI". Slechte verbranding en hogere niveaus van koolmonoxide kunnen het gevolg zijn als de verwarming wordt gebruikt met de regelknop tussen vergrendelde standen.

Laat de neerwaartse druk los terwijl u de regelknop draait. De regelknop moet in de gewenste stand worden vergrendeld.

GAS NAAR APPARAAT UITSCHAKELEN

VERWARMING UITSCHAKELEN:

1. Schakel de afsluitklep van de apparatuur uit.
2. Draai de regelknop met de klok mee naar de stand OFF.

ALLEEN BRANDER UITSCHAKELEN (WAAKVLAM BLIJFT BRANDEN)

1. Draai de regelknop met de klok mee naar de stand PILOT/IGN.

BRANDER INSPECTEREN

Controleer regelmatig het vlammenpatroon van de waakvlam en het vlammenpatroon van de brander.

VLAMMENPATROON WAAKVLAM

Afbeelding 16 toont een correct vlammenpatroon van de waakvlam en toont ook een incorrect vlammenpatroon van de waakvlam. Het incorrecte vlammenpatroon van de waakvlam raakt de thermokoppel niet. Hierdoor koelt de thermokoppel af. Wanneer de thermokoppel afkoelt, wordt de verwarming uitgeschakeld. Als het vlammenpatroon van de waakvlam incorrect is, zoals weergegeven in Afbeelding 16:

• Schakel de verwarming uit (zie Gas naar apparaat uitschakelen)
• Zie Probleemoplossing.

REINIGING EN ONDERHOUD

Schakel de verwarming uit en laat deze afkoelen voordat u onderhoud uitvoert.

Voor onderhoud aan de binnenkant van de kast of om toegang te krijgen tot de brander en de waakvlam voor reiniging of onderhoud. Verwijder de vier schroeven (twee aan elke kant) waarmee de voorkant aan het apparaat is bevestigd (Afbeelding 6). Til de voorkant voorzichtig op om de haken los te maken en trek hem naar voren om hem te verwijderen. U hebt nu toegang tot alle interne componenten van het apparaat.

U moet de regelgebieden, de brander en de luchtkanalen van de verwarming schoonhouden. Inspecteer deze gebieden van de verwarming voor gebruik. Laat de verwarming jaarlijks inspecteren door een gekwalificeerde servicepersoon. De verwarming moet mogelijk vaker worden schoongemaakt vanwege overtollig pluis van vloerbedekking, beddengoed, dierenharen, enz.

Zorg ervoor dat de grillebescherming op zijn plaats zit voordat u de verwarming gebruikt. Als het scherm of de grillebescherming wordt verwijderd voor onderhoud, moet deze worden vervangen voordat de verwarming wordt gebruikt.

Als u de primaire luchtopening(en) van de brander(s) niet schoonhoudt, kan dit leiden tot roetaanslag en schade aan eigendommen

REINIGING ODS/WAAKVLAM EN BRANDER

• Gebruik een stofzuiger, perslucht of een kleine zachte borstel om schoon te maken.

REINIGING VAN DE LUCHTINLAAT VAN DE BRANDERWAAKVLAM

We raden u aan om het apparaat elke 2.500 bedrijfsuren of elke drie maanden schoon te maken. We raden u ook aan om de branderbuis en de waakvlam schoon te houden en vrij van stof en vuil. Om deze onderdelen schoon te maken, raden we aan om perslucht te gebruiken van niet meer dan 30 psig.

Dit kan worden gedaan door een stofzuiger in de blaasstand te gebruiken of door perslucht in een bus te gebruiken. Als u perslucht in een bus gebruikt, volg dan de aanwijzingen op de bus. Als u de aanwijzingen op de bus niet opvolgt, kunt u de brander of de waakvlam beschadigen. Daarnaast moeten ook de onderstaande aanwijzingen worden opgevolgd.

1. Schakel het apparaat uit, inclusief de waakvlam. Laat het apparaat minstens dertig minuten afkoelen.
2. Inspecteer de brander en de waakvlam op stof en vuil.
3. Blaas lucht door de poort/sleuven en gaten in de brander.

Een gele punt op de waakvlam duidt op stof en vuil in de waakvlam. Om de waakvlam schoon te maken, zoekt u het kleine luchtinlaatgat van de waakvlam op ongeveer twee centimeter van waar de waakvlam uit de waakvlam komt (zie afbeelding 17). Blaas met het apparaat uitgeschakeld lichtjes lucht door het luchtinlaatgat. U kunt door een rietje blazen als er geen perslucht beschikbaar is.

REINIGING VAN DE VERWARMINGSKAST

Luchtdoorlaten

• Gebruik een stofzuiger of perslucht om schoon te maken

Buitenkant

• Gebruik een zachte doek die is bevochtigd met een mild mengsel van zeep en water. Veeg de kast af om stof te verwijderen.

PROBLEEMOPLOSSING

OPMERKING: Alle probleemoplossingsitems worden vermeld in de volgorde van handeling en waarschijnlijke voorkomen.

Alleen gekwalificeerd servicepersoneel mag de kachel onderhouden en repareren.

Gebruik nooit een draadnaald of een soortgelijk object om de ODS/piloot te reinigen. Dit kan de ODS/piloot-eenheid beschadigen.
Zorg ervoor dat de roosterbescherming op zijn plaats zit voordat u de kachel gebruikt. Als het scherm of de roosterbescherming voor onderhoud is verwijderd, moet deze worden teruggeplaatst voordat de kachel in gebruik wordt genomen.

Als u gas ruikt:

• Sluit de gastoevoer af
• Probeer geen enkel apparaat aan te steken
• Raak geen enkele elektrische schakelaar aan; gebruik geen telefoon in uw gebouw
• Bel onmiddellijk uw gasleverancier vanaf de telefoon van een buur. Volg de instructies van de gasleverancier.
• Als u uw gasleverancier niet kunt bereiken, bel dan de brandweer.

Het gebruik van de kachel waar onzuiverheden in de lucht aanwezig zijn, kan geuren veroorzaken. Schoonmaakmiddelen, verf, verfafbijtmiddel, sigarettenrook, cement en lijm, nieuw tapijt of textiel enz. creëren dampen. Deze dampen kunnen zich vermengen met verbrandingslucht en geuren veroorzaken en mogelijke verkleuring van muren en plafonds.

WAARGENOMEN SYMPTOOM	MOGELIJKE OORZAAK	OPLOSSING
Wanneer de ontstekingsknop wordt ingedrukt, is er een vonk bij de ODS/piloot, maar geen ontsteking	Bedieningsknop niet volledig ingedrukt	Druk de bedieningsknop volledig in
	Bedieningsknop niet lang genoeg ingedrukt	Nadat de ODS/piloot brandt, houdt u de bedieningsknop 30 seconden ingedrukt
	Afsluitklep van de apparatuur niet volledig open	Open de afsluitklep van de apparatuur volledig
	Thermokoppelverbinding los bij de regelklep	Draai de thermokoppelmoer met de hand vast tot deze goed vastzit en draai vervolgens nog een kwartslag aan
	Pilotvlam raakt het thermokoppel niet aan, waardoor het thermokoppel kan afkoelen, waardoor de pilotvlam uitgaat. Dit probleem kan worden veroorzaakt door een of beide van de volgende oorzaken: Lage gasdruk Vuile of gedeeltelijk verstopte ODS/piloot	Neem contact op met het plaatselijke gasbedrijf Reinig de ODS/piloot (zie Reiniging en onderhoud)
	Thermokoppel beschadigd	Vervang het thermokoppel
	Regelklep beschadigd	Vervang de regelklep
Brander gaat niet aan nadat de ODS/piloot is aangestoken	Branderopening is verstopt	Reinig de branderopening (zie Reiniging en onderhoud) of vervang de branderopening
	Diameter van de branderopening te klein	Vervang de branderopening
	De inlaatgasdruk is te laag	Neem contact op met het plaatselijke gasbedrijf
Vertraagde ontsteking van de brander	De verdeelstukdruk is te laag	Neem contact op met het plaatselijke gasbedrijf
	Branderopening is verstopt	Reinig de branderopening (zie Reiniging en onderhoud) of vervang de branderopening
Brander slaat terug tijdens bedrijf	Branderopening is verstopt of beschadigd	Reinig de branderopening (zie Reiniging en onderhoud) of vervang de branderopening
	Brander beschadigd	Vervang de brander
	Gasdrukregelaar defect	Vervang de gasdrukregelaar
Branderplaat(en) gloeit niet [Alleen infrarood]	Plaat beschadigd	Vervang de brander
	Bedieningsknop ingesteld tussen vergrendelde posities	Draai de bedieningsknop totdat deze in de gewenste stand vergrendelt.
	De inlaatgasdruk is te laag	Vervang de gasdrukregelaar
Lichte rook of geur tijdens de eerste werking	Residu van het productieproces	Het probleem stopt na een paar uur gebruik
De kachel produceert een fluitend geluid wanneer de brander brandt	De bedieningsknop naar de HI-stand draaien wanneer de brander koud is	Draai de bedieningsknop naar de LO-stand en laat deze een minuut opwarmen
	Lucht in de gasleiding	Gebruik de brander totdat de lucht uit de leiding is verwijderd en laat de gasleiding controleren door het plaatselijke gasbedrijf
	Luchtkanalen op de kachel geblokkeerd	Neem de minimale installatieafstanden in acht (zie Figuur 4)
	Vuile of gedeeltelijk verstopte branderopening.	Reinig de branderopening (zie Reiniging en onderhoud) of vervang de branderopening
Witte poederresten vormen zich in de branderbox of op aangrenzende muren of meubels	Wanneer ze worden verwarmd, veranderen dampen van meubelpoets, was, tapijtreinigers enz. in witte poederresten	Schakel de kachel uit bij het gebruik van meubelpoets, was, tapijtreiniger of soortgelijke producten
De kachel produceert ongewenste geuren.	Kachel verbrandt dampen van verf, haarspray, lijm enz. Zie BELANGRIJKE verklaring	Ventileer de kamer. Stop met het gebruik van geurveroorzakende producten terwijl de kachel draait
	Gaslek. Zie WAARSCHUWING verklaring	Lokaliseer en corrigeer alle lekken (zie Gasverbindingen controleren)
De kachel schakelt uit tijdens gebruik (ODS werkt)	Er is niet genoeg verse lucht beschikbaar	Open het raam en/of de deur voor ventilatie
	Lage lijndruk	Neem contact op met het plaatselijke gasbedrijf
	ODS/piloot is gedeeltelijk verstopt	Reinig de ODS/piloot (zie Reiniging en onderhoud)
Gasgeur, zelfs als de bedieningsknop in de UIT-stand staat	Gaslek. Zie WAARSCHUWING verklaring.	Lokaliseer en corrigeer alle lekken (zie Gasverbindingen controleren)
	Regelklep is defect	Vervang de regelklep
Gasgeur tijdens verbranding	Vreemde stoffen tussen de regelklep en de brander	Haal de gasleiding uit elkaar en verwijder vreemde stoffen
	Gaslek. Zie WAARSCHUWING verklaring.	Lokaliseer en corrigeer alle lekken (zie Gasverbindingen controleren)
De kachel produceert een klikkend/tikkend geluid vlak nadat de brander is aangestoken of uitgeschakeld	Metaal zet uit tijdens het verwarmen of krimpt tijdens het afkoelen	Dit komt veel voor bij de meeste kachels. Als het geluid overmatig is, neem dan contact op met een gekwalificeerd servicepersoon
Vocht/condensatie opgemerkt op ramen	Niet genoeg verbrandings-/ventilatielucht	Raadpleeg Verse lucht voor verbranding en ventilatie.

GEBRUIK ALLEEN VERVANGINGSONDERDELEN VAN DE FABRIKANT. HET GEBRUIK VAN ANDERE ONDERDELEN KAN LETSEL OF DE DOOD VEROORZAKEN. VERVANGINGSONDERDELEN ZIJN ALLEEN DIRECT VANAF DE FABRIEK BESCHIKBAAR EN MOETEN WORDEN GEÏNSTALLEERD DOOR EEN GEKWALIFICEERD SERVICEBEDRIJF.

BESTELINFORMATIE VOOR VERVANGINGSONDERDELEN

AANKOOP: Accessoires kunnen worden gekocht bij elke lokale Mr. Heater-dealer of rechtstreeks van de fabriek

VOOR INFORMATIE MET BETREKKING TOT SERVICE
Bel gratis 800-251-0001
www.mrheater.com
Onze kantooruren zijn van 8:00 uur tot 17:00 uur EST, van maandag tot en met vrijdag.
Vermeld het modelnummer, de aankoopdatum, het serienummer en de beschrijving van het probleem in alle communicatie.

PRODUCTREGISTRATIE
Log in op http://www.egiregistration.com om uw product te registreren.

SOCIALE MEDIA

Om de best mogelijke service te bieden, biedt Mr. Heater u nu meer manieren om contact met ons op te nemen:

• WEBSITE: Het volledige productassortiment van Mr. Heater is nu te vinden op: www.mrheater.com
• FACEBOOK: Vind ons op Facebook
• TWITTER: Vind ons op Twitter
• YouTube: Er zijn nu informatieve video's op Youtube.

Referenties

• http://www.p65warnings.ca.gov
• Mr. Heater®: Keep Warm. Stay Comfortable.
• Mr. Heater®: Keep Warm. Stay Comfortable.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Mr Heater MHVFRD10NG, MHVFBF10NG handleiding

Beschikbare talen
