Toro SnowMaster 724 / 824 QXE handleiding

Inleiding

Deze machine is bedoeld voor gebruik door particuliere huiseigenaren. Hij is ontworpen voor het verwijderen van sneeuw van verharde oppervlakken, zoals opritten en trottoirs, en andere oppervlakken voor verkeer op woon- of bedrijfsterreinen. Hij is niet ontworpen voor het verwijderen van andere materialen dan sneeuw, noch is hij ontworpen voor het schoonmaken van grindoppervlakken.

Lees deze informatie zorgvuldig door om te leren hoe u uw machine op de juiste manier bedient en onderhoudt en om letsel en schade aan de machine te voorkomen. U bent verantwoordelijk voor het op de juiste en veilige manier bedienen van de machine.

U kunt rechtstreeks contact opnemen met Toro via www.Toro.com voor informatie over machines en accessoires, hulp bij het vinden van een dealer of om uw machine te registreren.

Wanneer u service, originele Toro-onderdelen of aanvullende informatie nodig hebt, neem dan contact op met een erkende servicehandelaar of de klantenservice van Toro en houd het model- en serienummer van uw machine bij de hand. Figuur 1 geeft de locatie van het model- en serienummer op de machine weer. Noteer de nummers op de daarvoor bestemde plaats.

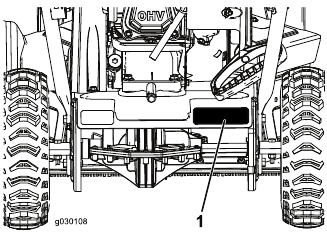

Figuur 1

1. Locatie van model- en serienummer

Deze handleiding identificeert mogelijke gevaren en bevat veiligheidsberichten die worden aangeduid met het veiligheidswaarschuwingssymbool
(),
dat een gevaar aangeeft dat ernstig letsel of de dood kan veroorzaken als u de aanbevolen voorzorgsmaatregelen niet volgt.

Deze handleiding gebruikt 2 woorden om informatie te benadrukken.

Belangrijk vestigt de aandacht op speciale mechanische informatie en
Opmerking benadrukt algemene informatie die speciale aandacht verdient.

Voor modellen met een vermogen, is het nettovermogen van de motor in het laboratorium gemeten door de fabrikant van de motor in overeenstemming met SAE J1940. Zoals geconfigureerd om te voldoen aan veiligheids-, emissie- en operationele vereisten, zal het werkelijke motorvermogen op deze klasse sneeuwruimer aanzienlijk lager zijn.

CALIFORNIË
Proposition 65-waarschuwing
De uitlaatgassen van dit product bevatten chemicaliën die in de staat Californië bekend staan ​​als veroorzakers van kanker, geboorteafwijkingen of andere reproductieve schade.

Veiligheid

• Lees en begrijp de inhoud van de handleiding voordat u de motor start. Zorg ervoor dat iedereen die dit product gebruikt, weet hoe het product moet worden gebruikt en de waarschuwingen begrijpt.
• Houd uw handen of voeten niet in de buurt van bewegende onderdelen van de machine.
• Gebruik de machine niet zonder dat alle beschermkappen en andere veiligheidsvoorzieningen op de machine zijn geplaatst en werken.
• Blijf uit de buurt van elke uitwerpopening. Houd omstanders op veilige afstand van de machine.
• Houd kinderen uit de buurt van het werkgebied en onder de waakzame zorg van een verantwoordelijke volwassene anders dan de bestuurder. Laat kinderen nooit de machine bedienen.
• Schakel de machine uit voordat u onderhoud pleegt, brandstof bijvult of verstoppingen verwijdert.

Veiligheids- en instructiestickers

Opmerking: Veiligheids- en instructiestickers bevinden zich in de buurt van gebieden met potentieel gevaar. Vervang beschadigde stickers.

1. Aandrijving vijzel—knijp in de hendel om in te schakelen; laat de hendel los om uit te schakelen.
2. Waarschuwing—lees de bedieningshandleiding.
3. Gevaar voor snijden/verwonden van hand of voet, vijzel—blijf uit de buurt van bewegende delen; houd alle beschermkappen en schilden op hun plaats; zet de motor uit en wacht tot de vijzel stopt voordat u de machine verlaat; verwijder de sleutel en lees de bedieningshandleiding voordat u onderhoud uitvoert.
4. Gevaar voor weggeslingerde objecten—houd omstanders uit de buurt.
5. Zelfrijdende aandrijving—druk de hendel omlaag om de zelfrijdende aandrijving in te schakelen.

1. Gevaar voor snijden/verwonden van hand of voet, vijzel—steek uw hand niet in de uitwerpkanaal; verwijder de contactsleutel en lees de instructies voordat u onderhoud pleegt of onderhoud uitvoert.

1. Steek de sleutel erin.
2. Pomp 3 keer in de motor.
3. Schakel de choke in.
4. Trek aan het startkoord.
5. Zodra de motor draait, schakelt u de choke uit.

Installatie

Losse onderdelen
Gebruik de onderstaande tabel om te controleren of alle onderdelen zijn verzonden.

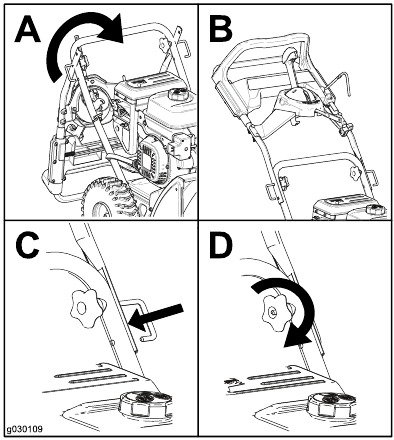

De hendel uitklappen

Geen onderdelen vereist

Procedure

Zorg ervoor dat de kabels niet bekneld raken bij het uitklappen van de hendel.

Figuur 3

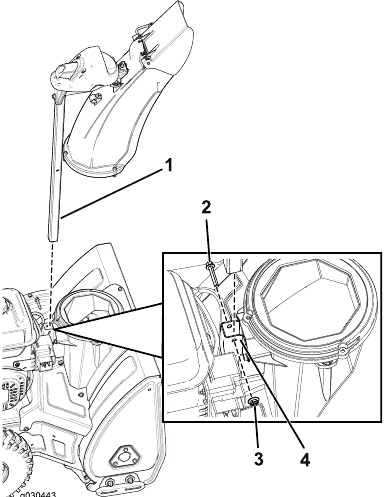

De uitwerpkanaal installeren

Onderdelen die nodig zijn voor deze procedure:

Procedure

1. Steek de uitwerpkanaal door de beugel in de basis van de machine en zet deze vast met een bout en een borgmoer (Figuur 4)

   Figuur 4
   1. Uitwerpkanaal
   2. Bout (1/4–20 X 1–1/2 inch)
   3. Borgmoer (1/4–20 inch)
   4. Beugel

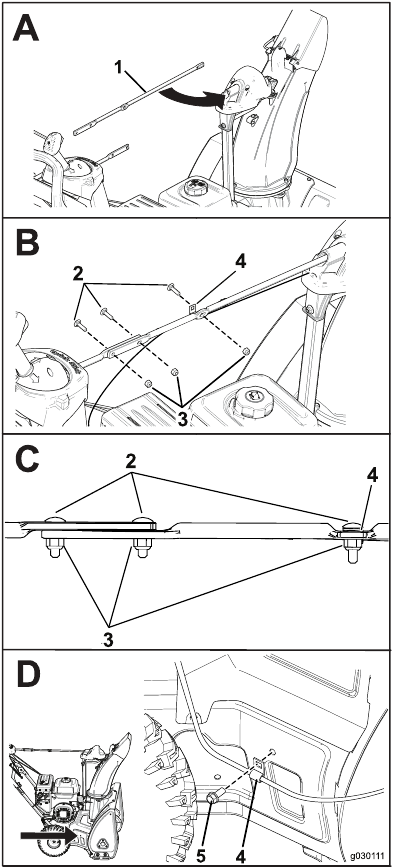

2. Monteer de uitwerpkanaal en zet de kabels vast (Figuur 5).

   Figuur 5
   1. Uitwerpkanaal
   2. Slotbout (1/4–20 x 1 inch)
   3. Borgmoer (1/4–20 inch)
   4. Kabelklem
   5. Schroef (1/4–20 X 5/8 inch)

De motor vullen met olie

Geen onderdelen vereist

Procedure

Uw machine wordt geleverd met olie in de motor.

Olietype: automotive reinigingsmiddelolie met een API-serviceclassificatie van SJ, SL of hoger.

Gebruik Figuur 6 hieronder om de beste olieviscositeit te selecteren voor het verwachte buitentemperatuurbereik:

Figuur 6

1. Verplaats de machine naar een vlakke ondergrond.
2. Maak schoon rond de olievuldop.
3. Controleer het oliepeil en vul olie bij indien nodig.

Opmerking: Draai de peilstok niet vast bij het controleren van het oliepeil.

Figuur 7

1. Laag oliepeil—vul olie bij
2. Correct oliepeil

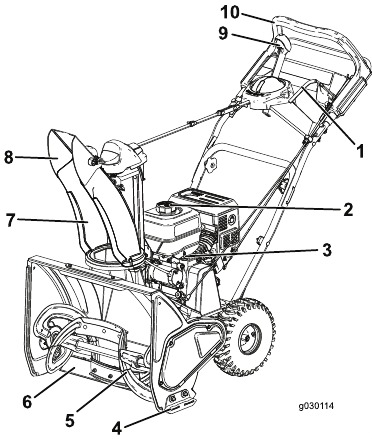

Productoverzicht

Figuur 8

1. Hendel vijzel
2. Tankdop
3. Peilstok
4. Slee
5. Vijzel
6. Schraper
7. Uitwerpkanaal
8. Deflector van de uitwerpkanaal
9. Quick Stick®-bediening van de uitwerpkanaal
10. Bovenste hendel

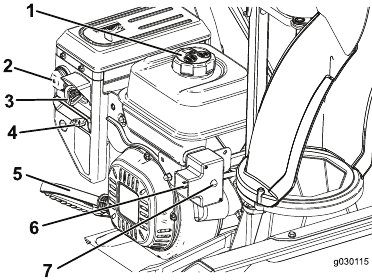

Figuur 9

1. Tankdop
2. Primer
3. Contactsleutel
4. Choke
5. Terugslagstarter
6. Stekker voor elektrische starter
7. Knop elektrische starter

Bediening

Veiligheid vóór gebruik

• Gebruik verlengsnoeren en stopcontacten zoals gespecificeerd door de fabrikant voor alle machines met elektrisch startende motoren.
• Bedien de machine niet zonder geschikte winterkleding. Vermijd loszittende kleding die vast kan komen te zitten in bewegende delen. Draag schoeisel met antislipzolen die zorgen voor een betere grip op gladde oppervlakken.
• Draag altijd een veiligheidsbril tijdens het gebruik of bij het uitvoeren van een afstelling of reparatie om uw ogen te beschermen tegen vreemde voorwerpen die de machine kan wegslingeren.
• Inspecteer het gebied waar u de machine gaat gebruiken grondig en verwijder alle deurmatten, sleeën, planken, draden en andere vreemde voorwerpen.
• Als een afscherming, veiligheidsvoorziening of sticker beschadigd, onleesbaar of verloren is, repareer of vervang deze dan voordat u begint met de bediening. Draai ook alle losse bevestigingsmiddelen vast.

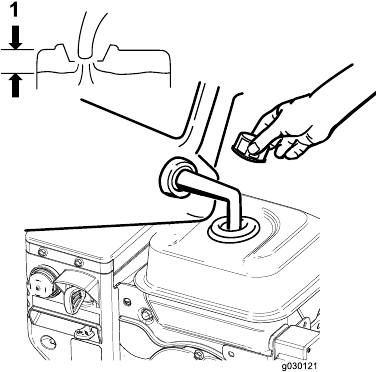

De brandstoftank vullen

Afbeelding 10

1. Vul niet boven de onderkant van de brandstoftankhals.

• Gebruik voor de beste resultaten alleen schone, verse (niet ouder dan 30 dagen) loodvrije benzine met een octaangetal van 87 of hoger ((R+M)/2 beoordelingsmethode).
• Ethanol: Benzine met maximaal 10% ethanol (gasohol) of 15% MTBE (methyl-tert-butylether) per volume is acceptabel. Ethanol en MTBE zijn niet hetzelfde. Benzine met 15% ethanol (E15) per volume is niet goedgekeurd voor gebruik. Gebruik nooit benzine die meer dan 10% ethanol per volume bevat, zoals E15 (bevat 15% ethanol), E20 (bevat 20% ethanol) of E85 (bevat 85% ethanol). Het gebruik van niet-goedgekeurde benzine kan prestatieproblemen en/of motorschade veroorzaken die mogelijk niet onder de garantie vallen.
• Gebruik geen benzine die methanol bevat.
• Bewaar geen brandstof in de brandstoftank of in brandstofcontainers gedurende de winter, tenzij u een brandstofstabilisator gebruikt.
• Voeg geen olie toe aan de benzine.

Om startproblemen te verminderen, voegt u het hele seizoen brandstofstabilisator toe aan de brandstof, en mengt u dit met benzine die niet ouder is dan 30 dagen.

Het motoroliepeil controleren

Raadpleeg De motor vullen met olie.

Tijdens gebruik

Veiligheid

• Draaiende vijzelbladen kunnen vingers of handen verwonden. Blijf achter de handgrepen en uit de buurt van de uitwerpopening tijdens het bedienen van de machine. Houd uw gezicht, handen, voeten en elk ander deel van uw lichaam of kleding uit de buurt van bewegende of draaiende onderdelen.
• Richt de uitworp nooit op mensen of gebieden waar materiële schade kan ontstaan.
• Wees voorzichtig om uitglijden of vallen te voorkomen. Zorg altijd voor een goede basis en houd de handgrepen stevig vast. Loop; ren nooit.
• Wees uiterst voorzichtig bij het werken op hellingen.
• Gebruik de machine nooit zonder goed zicht of licht.
• Kijk achterom en wees voorzichtig bij het achteruitrijden met de machine.
• Schakel de aandrijving naar de rotorbladen uit wanneer u niet actief sneeuw ruimt.
• Gebruik verlengsnoeren en stopcontacten zoals gespecificeerd door de fabrikant voor alle machines met elektrisch startende motoren.
• Probeer geen sneeuw te ruimen van een oppervlak met grind of steenslag. Dit product is uitsluitend bedoeld voor gebruik op verharde oppervlakken.
• Gebruik de machine niet op een dak.
• Probeer nooit aanpassingen te maken terwijl de motor draait (behalve wanneer dit specifiek wordt aanbevolen door de fabrikant).
• Let op verborgen gevaren of verkeer.
• Nadat u een vreemd voorwerp hebt geraakt, zet u de motor uit, verwijdert u de contactsleutel, inspecteert u de machine grondig op schade en repareert u de schade voordat u de machine start en bedient.
• Als de machine abnormaal begint te trillen, zet u de motor uit en controleert u onmiddellijk de oorzaak.
• Laat de motor niet binnenshuis draaien, behalve bij het starten van de motor en voor het in of uit het gebouw transporteren van de machine. Open de buitendeuren; uitlaatgassen zijn gevaarlijk.
• Overbelast de machinecapaciteit niet door te proberen sneeuw te ruimen met een te hoge snelheid.
• Raak nooit een hete motor of uitlaatdemper aan.
• Inspecteer het elektrische snoer grondig voordat u het op een stroombron aansluit. Als het snoer beschadigd is, gebruik het dan niet om de machine te starten. Vervang het beschadigde snoer onmiddellijk. Trek de stekker uit het stopcontact wanneer u de machine niet start.

De motor starten

Opmerking: Steek de sleutel volledig in om de motor te starten. De middelste stand start de motor niet.

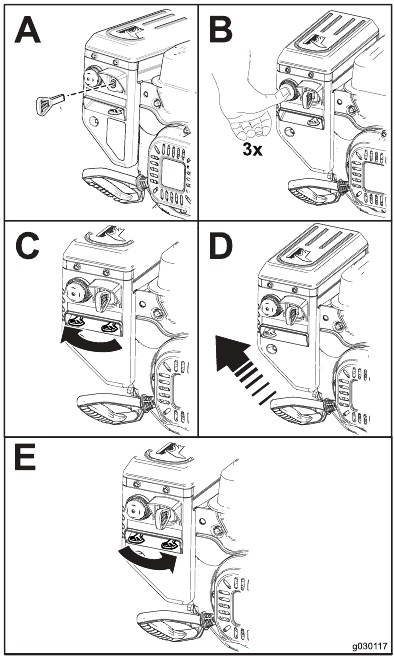

De terugslagstarter gebruiken

Afbeelding 11

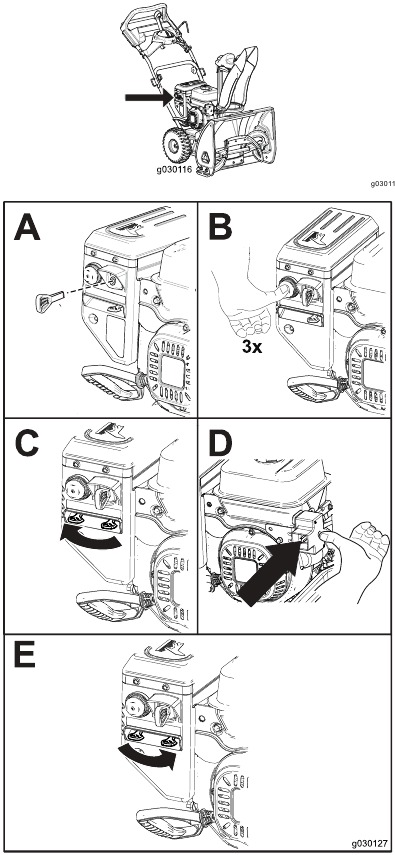

De elektrische starter gebruiken

Afbeelding 12

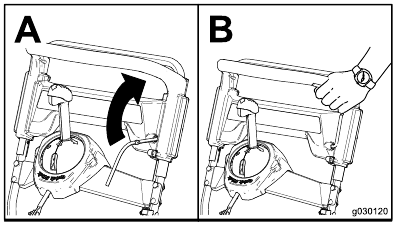

De vijzel inschakelen

Afbeelding 13

De vijzel uitschakelen

Om de vijzel uit te schakelen, laat u de vijzelhendel los.

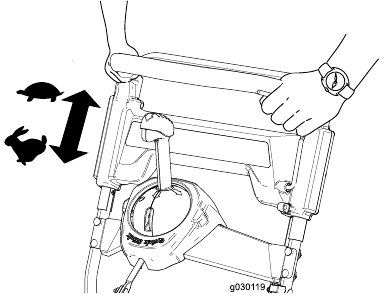

De machine zelfaandrijving geven

Om de zelfaangedreven aandrijving te bedienen, loopt u gewoon met uw handen op de bovenste handgreep en uw ellebogen langs uw zijden, en de machine houdt automatisch uw tempo bij (Afbeelding 14).

Afbeelding 14

Opmerking: U kunt de machine zelfaandrijving geven met de vijzel ingeschakeld of uitgeschakeld.

De motor uitschakelen

Om de motor uit te schakelen, verwijdert u de sleutel uit het contact of zet u de sleutel in de middelste stand.

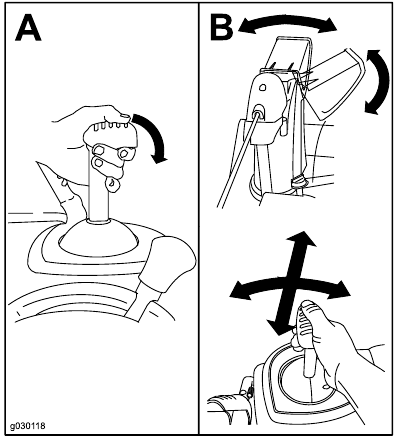

De Quick Stick® bedienen

Opmerking: De blauwe knop moet volledig worden ingedrukt om de vergrendeling los te maken en de Quick Stick® te bedienen.

Afbeelding 15

De uitwerpkanaal ontstoppen

Als de vijzel/waaier draait maar er geen sneeuw uit de uitwerpkanaal komt, kan de uitwerpkanaal verstopt zijn.
Gebruik nooit uw handen om een verstopte uitwerpkanaal te ontstoppen. Dit kan leiden tot persoonlijk letsel.

1. Terwijl u in de bedieningspositie blijft, laat u de zelfaandrijvingshendel los.
2. Schakel de vijzel in.
3. Duw de hendel omlaag om de voorkant van de machine een paar centimeter (inches) van de bestrating te tillen en til vervolgens de hendels snel op om de voorkant van de machine op de bestrating te laten botsen.
4. Schakel de vijzel uit.
5. Herhaal indien nodig stap 1 tot en met 4 totdat er een stroom sneeuw uit de uitwerpkanaal komt.

Opmerking: Als u de uitwerpkanaal niet kunt ontstoppen door de voorkant van de machine te laten botsen, zet u de motor uit, wacht u tot alle bewegende delen tot stilstand zijn gekomen en gebruikt u een sneeuwruimgereedschap (niet meegeleverd); gebruik nooit uw hand.

Het ontstoppen van de uitwerpkanaal door de voorkant van de machine op de bestrating te laten botsen, kan ervoor zorgen dat de glijschoenen bewegen. Stel de glijschoenen af en draai de glijschoenbouten stevig vast; raadpleeg De glijschoenen controleren en afstellen.

Bedieningstips

De vijzel kan stenen, speelgoed en andere vreemde voorwerpen wegslingeren en ernstig persoonlijk letsel veroorzaken bij de bediener of omstanders.

• Houd het te ruimen gebied vrij van alle voorwerpen die de rotorbladen kunnen oppikken en weggooien.
• Houd alle kinderen en huisdieren uit de buurt van het werkgebied.
• Verwijder de sneeuw zo snel mogelijk nadat deze is gevallen.
• Als de machine zichzelf niet voortbeweegt op gladde oppervlakken of in zware sneeuw, duw dan naar voren op de hendel, maar laat de machine in zijn eigen tempo werken.
• Overlap elke zwad om een volledige sneeuwruiming te garanderen.
• Werp de sneeuw waar mogelijk in de windrichting weg.

Na gebruik

Veiligheid

• Sla de machine nooit op met brandstof in de brandstoftank in een gebouw waar ontstekingsbronnen aanwezig zijn, zoals warmwaterboilers, ruimteverwarmers of wasdrogers. Laat de motor afkoelen voordat u hem in een afgesloten ruimte opbergt.
• Wanneer u de machine langer dan 30 dagen opslaat, raadpleegt u het hoofdstuk Opslag voor belangrijke details.

Bevriezing na gebruik voorkomen

• Laat de motor een paar minuten draaien om te voorkomen dat bewegende delen bevriezen. Zet de motor uit, wacht tot alle bewegende delen tot stilstand zijn gekomen en verwijder ijs en sneeuw van de machine.
• Maak alle sneeuw en ijs van de basis van de uitwerpkanaal schoon.
• Draai de uitwerpkanaal naar links en rechts om deze te bevrijden van eventuele ijsvorming.
• Met de contactsleutel in de UIT-stand trekt u de terugslagstarthendel meerdere keren aan of sluit u het elektrische snoer aan op een stroombron en de machine en drukt u één keer op de elektrische startknop om te voorkomen dat de terugslagstarter en/of de elektrische starter vastvriezen.
• In besneeuwde en koude omstandigheden kunnen sommige bedieningselementen en bewegende delen bevriezen. Gebruik geen overmatige kracht bij het proberen te bedienen van bevroren bedieningselementen. Als u problemen ondervindt bij het bedienen van een bedieningselement of onderdeel, start u de motor en laat u deze een paar minuten draaien.
• Gebruik de uitwerpkanaalbediening niet om te proberen een bevroren uitwerpkanaal te bewegen. Houd de blauwe knop ingedrukt en gebruik uw handen om de uitwerpkanaal te draaien.
• Het transporteren van de machine in een open aanhangwagen of voertuig kan ervoor zorgen dat de bedieningselementen of de uitwerpkanaal bevriezen.

Onderhoud

Opmerking: Bepaal de linker- en rechterkant van de machine vanuit de normale werkpositie.

Aanbevolen onderhoudsschema('s)

Veiligheid bij onderhoud

Lees de volgende veiligheidsmaatregelen voordat u onderhoud aan de machine uitvoert:

• Stop de motor en verwijder de sleutel voordat u onderhoud, service of afstellingen uitvoert. Neem contact op met een erkende servicehandelaar als er grote reparaties nodig zijn.
• Controleer alle bevestigingsmiddelen met regelmatige tussenpozen op de juiste vastheid om er zeker van te zijn dat de machine in veilige staat verkeert.
• Onderhoud of vervang veiligheids- en instructielabels, indien nodig.
• Wijzig de toerentalbegrenzerinstellingen op de motor niet.
• Koop alleen originele Toro-vervangingsonderdelen en -accessoires.

Het motoroliepeil controleren

Onderhoudsinterval: Vóór elk gebruik of dagelijks

1. Verwijder de peilstok, veeg deze schoon en steek de peilstok vervolgens volledig in zonder hem vast te draaien.
2. Verwijder de peilstok en controleer het oliepeil.
   • Als het oliepeil onder de Add-markering op de peilstok ligt (Afbeelding 16), vul dan olie bij. Raadpleeg De motor vullen met olie.
   • Als het oliepeil boven de Full-markering ligt (Afbeelding 16), laat dan de overtollige olie aflopen totdat het oliepeil op de Full-markering op de peilstok staat; raadpleeg De motor vullen met olie.

     Afbeelding 16
   1. Laag oliepeil: olie bijvullen
   2. Correct oliepeil

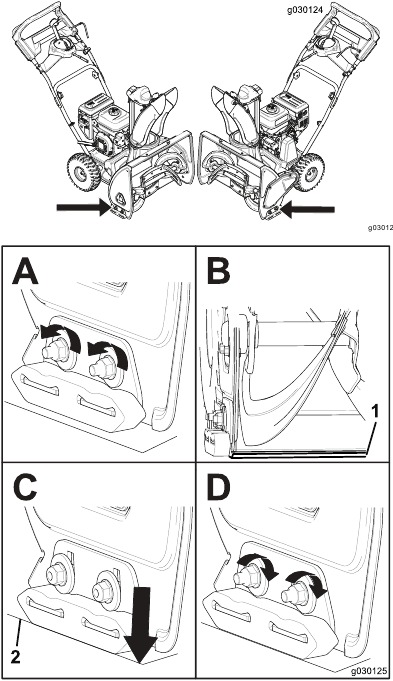

De glijschoenen controleren en afstellen

Onderhoudsinterval: Jaarlijks

Controleer de glijschoenen om er zeker van te zijn dat de vijzel geen contact maakt met het geplaveide oppervlak. Stel de glijschoenen naar behoefte af om slijtage te compenseren (Afbeelding 17).

Afbeelding 17

1. 5 mm (3/16 inch) plaat
2. Grond

1. Maak de glijschoenbouten los.
2. Schuif een plaat van 5 mm (3/16 inch) onder de schraper.
   Opmerking: Het gebruik van een dunnere plaat resulteert in een agressievere schraper. Een dikkere plaat resulteert in een minder agressieve schraper.
3. Laat de glijschoenen zakken tot op de grond.
   Opmerking: Zorg ervoor dat de glijschoenen plat op de grond staan.
4. Draai de glijschoenbouten vast.

De werpranden inspecteren

Onderhoudsinterval: Jaarlijks—Inspecteer de werpranden en laat een erkende servicehandelaar de werpranden en schraper vervangen indien nodig.

Inspecteer de werpranden vóór elke sessie op slijtage. Wanneer een werprand is afgesleten tot aan het slijtage-indicatorgat, laat dan een erkende servicehandelaar de werpranden vervangen (Afbeelding 18).

Afbeelding 18

1. Het slijtage-indicatorgat is intact; u hoeft de werpranden niet te vervangen.
2. Het slijtage-indicatorgat is blootgesteld; vervang beide werpranden.

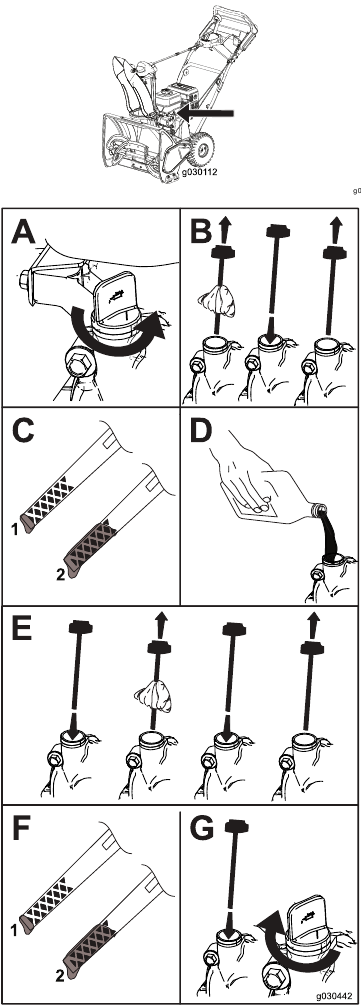

De motorolie vervangen

Onderhoudsinterval: Na de eerste 2 uur
Jaarlijks

Laat de motor een paar minuten draaien voordat u de olie ververst om deze op te warmen. Warme olie stroomt beter en voert meer verontreinigingen af.

1. Verplaats de machine naar een vlakke ondergrond.
2. Plaats een opvangbak voor olie onder de olieaftapplug, verwijder de olieaftapplug en kantel de machine naar achteren en laat de gebruikte olie in de olieopvangbak lopen (Afbeelding 19).

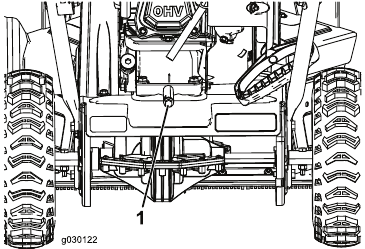

   Afbeelding 19
   1. Olieaftapplug
3. Nadat u de gebruikte olie hebt afgetapt, brengt u de machine terug in de werkpositie.
4. Installeer de olieaftapplug en draai deze stevig vast.
5. Maak de omgeving rond de olievuldop schoon.
6. Gebruik Afbeelding 20 hieronder om de beste olieviscositeit te selecteren voor het verwachte buitentemperatuurbereik:

   Afbeelding 20

Olietype: autowasmiddelolie met een API-serviceclassificatie van SJ, SL of hoger.

Afbeelding 21

1. Laag oliepeil: olie bijvullen
2. Correct oliepeil

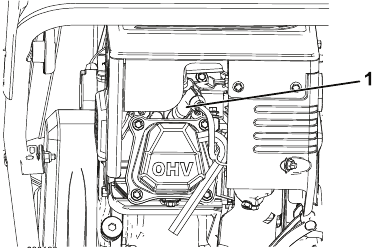

De bougie vervangen

Onderhoudsinterval: Elke 100 uur—Vervang de bougie.

Het vervangen van de bougie terwijl de motor heet is, kan brandwonden veroorzaken.

Wacht tot de motor is afgekoeld om de bougie te vervangen.

Gebruik een Toro-bougie of een gelijkwaardige bougie (Champion® RN9YC of NGK BPR6ES).

1. Verwijder de bougiekop (Afbeelding 22).

   Afbeelding 22
2. Maak de omgeving rond de basis van de bougie schoon.
3. Verwijder en gooi de oude bougie weg.
   Opmerking: U hebt een ratelsleutelverlengstuk nodig om de bougie te verwijderen.
4. Stel de afstand tussen de elektroden op een nieuwe bougie in op 0,76 mm (0,030 inch) (Afbeelding 23).

   Afbeelding 23
   1. 0,76 mm (0,030 inch)

De kabel van de vijzel afstellen

Onderhoudsinterval: Na de eerste 2 uur
Jaarlijks

Als de aandrijfriem slipt of piept onder zware belasting, stel dan de kabel van de vijzel af.

1. Maak de moer op de onderste kabelklem los, maar verwijder deze niet (Afbeelding 24).

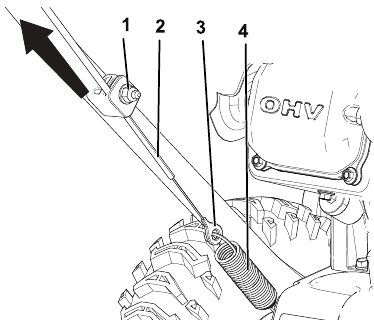

   Afbeelding 24
   1. Moer
   2. Kabel
   3. Aansluiting
   4. Veer

2. Trek de kabel omhoog om wat speling te verwijderen 24).

   Verwijder niet alle speling uit de kabel. Het verwijderen van alle speling uit de kabel voorkomt dat de vijzel correct stopt.
3. Houd de kabel op zijn plaats en draai de moer vast (Afbeelding 24).

De transmissiekabel afstellen

Onderhoudsinterval: Na de eerste 2 uur
Jaarlijks

Als de wielen gemakkelijk afslaan, of als de wielen aandrijven zonder de zelfaandrijvingshendel in te schakelen, stel dan de transmissiekabel af.

1. Maak de moer op de bovenste kabelklem los, maar verwijder deze niet (Afbeelding 25).

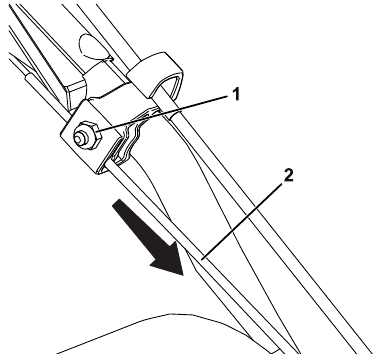

   Afbeelding 2 5
   1. Moer
   2. Kabel
2. Trek de kabel naar beneden om de meeste speling in de kabel te verwijderen (Afbeelding 25).

   Verwijder niet alle speling uit de kabel. Het verwijderen van alle speling uit de kabel kan ertoe leiden dat de wielen inschakelen zonder de zelfaandrijvingshendel in te schakelen.
3. Draai de moer vast (Afbeelding 25).

De bandenspanning controleren

Onderhoudsinterval: Jaarlijks

Stel de bandenspanning in beide banden gelijkmatig in op tussen 103 en 137 kPa (15 en 20 psi).

Opslag

De sneeuwruimer opslaan

• Benzinedampen zijn zeer ontvlambaar, explosief en gevaarlijk bij inademing. Als u de machine opslaat in een ruimte met open vuur, kunnen de benzinedampen ontsteken en een explosie veroorzaken.
• Sla de machine niet op in een huis (woongedeelte), kelder of een andere ruimte waar ontstekingsbronnen aanwezig kunnen zijn, zoals warmwater- en ruimteverwarmers, wasdrogers, ovens en andere dergelijke apparaten.
• Kantel de machine niet naar achteren met brandstof in de brandstoftank; anders kan er brandstof uit de machine lekken.

1. Voeg bij de laatste tankbeurt van het seizoen brandstofstabilisator toe aan verse brandstof zoals voorgeschreven door de motorfabrikant.
2. Laat de motor 10 minuten draaien om de geconditioneerde brandstof door het brandstofsysteem te verdelen.
3. Stop de motor, laat hem afkoelen en hevel de brandstoftank over of laat de motor draaien totdat hij stopt.
4. Start de motor en laat hem draaien totdat hij stopt.
5. Choke of prime de motor, start hem een derde keer en laat de motor draaien totdat hij niet meer start.
6. Tap de brandstof in de carburateur af via de aftapbout van de carburateur in een goedgekeurde benzinecontainer.
7. Voer ongebruikte brandstof op de juiste manier af. Recycle het volgens de plaatselijke voorschriften of gebruik het in uw auto.
8. Terwijl de motor nog warm is, vervangt u de motorolie. Raadpleeg De motorolie verversen.
9. Verwijder de bougie.
10. Spuit 2 theelepels olie in het bougiegat.
11. Installeer de bougie met de hand en draai deze vervolgens vast tot 27–30 N-m (20–22 ft-lb).
12. Met de contactsleutel in de Off-stand, trekt u langzaam aan de terugslagstarter om de olie aan de binnenkant van de cilinder te verdelen.
13. Maak de machine schoon.
14. Werk beschadigde oppervlakken bij met verf die verkrijgbaar is bij een erkende servicehandelaar. Schuur de aangetaste plekken voor het schilderen en gebruik een roestwerend middel om te voorkomen dat de metalen onderdelen gaan roesten.
15. Draai losse bevestigingsmiddelen vast. Repareer of vervang beschadigde onderdelen.
16. Dek de machine af en bewaar deze op een schone, droge plaats buiten het bereik van kinderen. Laat de motor afkoelen voordat u hem in een behuizing opbergt.

Registreer u op www.Toro.com.

Referenties

• Grasmaaiers, golfuitrusting, landschapsuitrusting, irrigatie | Toro

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Toro SnowMaster 724 / 824 QXE handleiding

Beschikbare talen
