CIARRA CBCS5913A Handleiding

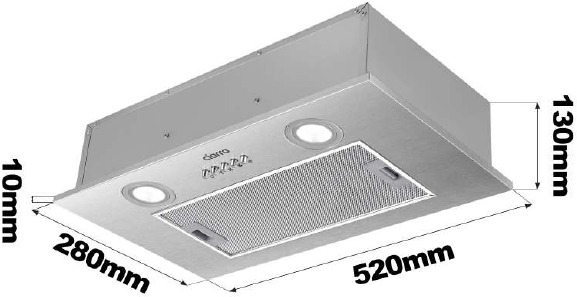

Specificaties

Voordat u de afzuigkap gebruikt

Controleer voordat u met de installatie begint of er onderdelen ontbreken of beschadigd zijn en neem contact op met de fabrikant.
Neem alle geldende voorschriften en verordeningen in acht. Laat de afzuigkap installeren door een gekwalificeerde technicus. Het is de verantwoordelijkheid van de installateur om te voldoen aan de installatieafstanden die zijn aangegeven op het typeplaatje van het model/serienummer. De fabrikant wijst alle verantwoordelijkheid af voor onjuiste installatie en aanvaardt geen verantwoordelijkheid voor de garantie van het apparaat in geval van schade veroorzaakt door onjuiste installatie.

ONDERDELEN:

	Onderdeel 1: 4*20mm schroeven	X 4
	Onderdeel 2: Installatiehandleiding	X 1
	Onderdeel 3: Afzuigkap	X 1
	Onderdeel 4: Uitlaat	X 1
	Onderdeel 5: Windbreekblad	X 1

DEZE GEREEDSCHAPPEN HEBT U NODIG VOOR DE INSTALLATIE

1. Beschermende handschoenen

2. Waterpas

3. Meetlint

4. Dubbelzijdig tape of tape

5. Kruiskopschroevendraaierset

6. Elektrische boor en 8mm boor


Voorbereiding voor de installatie

Voorbereiding voor de installatie:

1. Ventilatiemodus
   Recirculatiemodus: Recirculatie met koolstoffilter (vereist), de geuren kunnen worden gefilterd en afgevoerd via het bovenste ventilatiegat en de afvoerpijp is niet nodig.
   Afzuigmodus: U kunt de 1,5 m lange aluminium afvoerpijp met een diameter van 120 mm installeren voor afzuiging.

2. Gebruik indien mogelijk minstens 60 cm rechte stukken voordat u bochten maakt. Grotere leidingen kunnen nodig zijn voor de beste prestaties bij langere leidingen.

3. Sluit de stroom niet aan voor de installatie.

Installatie

De afzuigkap installeren (afzuiging)

1. Verwijder alle beschermende folie van de kap en/of onderdelen.

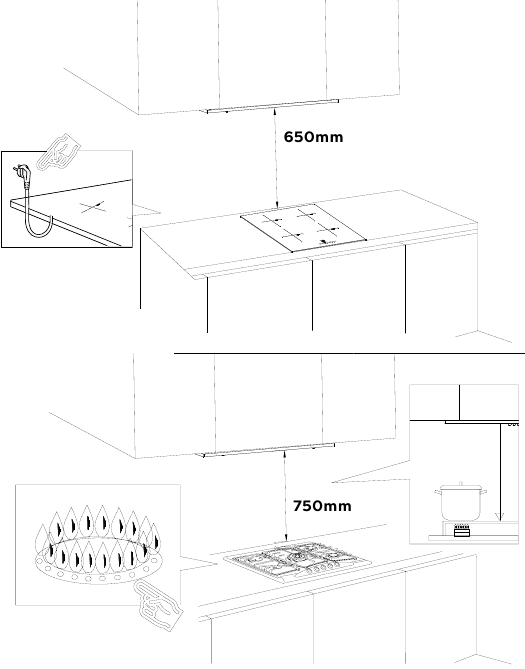

2. Aanbevolen installatiehoogte: 65~75cm boven het kookvlak voor de beste afzuiging.

   • Vereiste hoogte boven gaskookplaat: 750 mm;
   • Vereiste hoogte boven elektrische kookplaat: 650 mm.
3. Gebruik een boorgereedschap om een rechthoekig gat van 250*490 mm in de kast te maken.

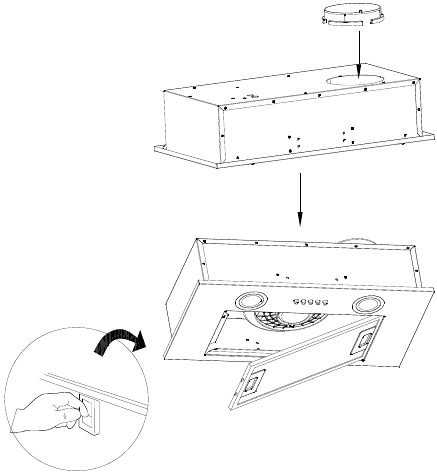

4. Plaats de uitlaat op de afzuigkap. Druk op het slot aan de linkerkant van het vetfilter en trek het naar beneden.

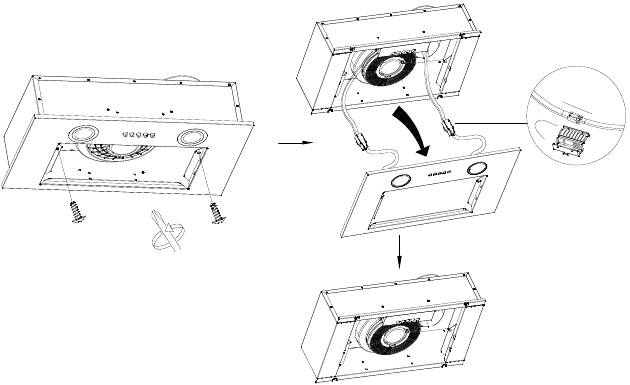

5. Draai de twee schroeven van het voorpaneel los, trek het voorpaneel naar beneden en trek de lamplijn eruit. Open de stroombeveiligingsklep en koppel de stekker los. Vervolgens kan het voorpaneel worden verwijderd.

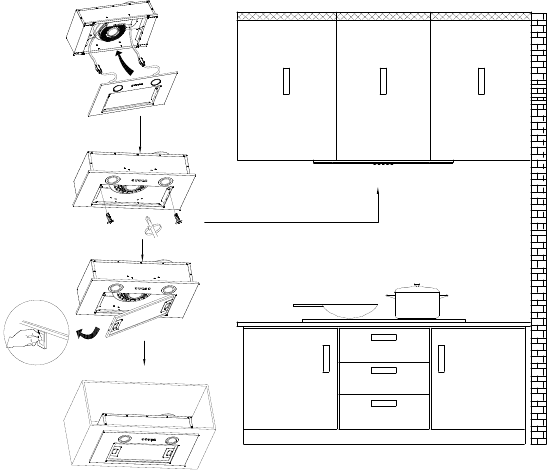

6. Plaats de afzuigkap in het rechthoekige gat van de kast. Gebruik vier 4 * 20 mm schroeven om in de overeenkomstige positie van de met potlood gemarkeerde kast te vergrendelen om de kookplaat te bevestigen.

7. Steek de stekker van het LED-licht in de stroombeveiligingskast en sluit het deksel. Installeer vervolgens het voorpaneel en boor 2 stukken stelschroeven. Plaats vervolgens het aluminium vetfilter terug.

8. Sluit de stroom aan en schakel de LED-lampen aan/uit om te testen of de functies correct werken.


OPMERKING:

• Zorg ervoor dat u de tape op de uitlaat verwijdert en controleert of de klep vrij opent en sluit, anders maakt deze geluiden en trilt de afzuigkap.

Installatie van het koolstoffilter (recirculatie)

1. Het koolstoffilter kan worden gebruikt om geuren op te vangen.
   Om het koolstoffilter te installeren, moet eerst het aluminium vetfilter worden verwijderd. Druk op het slot en trek het naar beneden.

2. Plaats het koolstoffilter in het apparaat en draai het met de klok mee om het op zijn plaats te vergrendelen.

3. Als het koolstoffilter moet worden vervangen, draai het dan tegen de klok in.

OPMERKING:

• Zorg ervoor dat het koolstoffilter goed is vergrendeld.
• Wanneer het koolstoffilter is geïnstalleerd, wordt de zuigkracht van de afzuigkap verminderd.
• Het koolstoffilter moet om de 2-4 maanden worden vervangen, afhankelijk van de gebruiksomstandigheden.

Bediening

Zet uw afzuigkap altijd aan voordat u begint met koken om een luchtstroom in de keuken te creëren.
Laat de ventilator een paar minuten draaien om de lucht te reinigen nadat u de afzuigkap hebt uitgeschakeld. Dit helpt om de hele keuken schoon en fris te houden.

Mechanische drukknop

Bedien de afzuigkap als volgt:

Off button (Uitknop)
Deze wordt gebruikt om de ventilator uit te schakelen.

Low Speed button (Lage snelheid)
Voor luchtventilatie met nauwelijks geluid; of sudderen met zeer weinig rook en stoom.

Medium Speed button (Gemiddelde snelheid)
Voor uw dagelijkse kookdoeleinden.

High Speed button (Hoge snelheid)
Hoge snelheid voor roerbakken of koken met veel rook en vet.

Light button (Lichtknop)
Wanneer de lampen uit zijn, drukt u eenmaal op deze knop om de lampen aan te zetten. Druk nogmaals op deze knop om de lampen uit te schakelen.

Reiniging en onderhoud

Goed onderhoud van de afzuigkap zorgt voor een goede werking van het apparaat. Voordat u het apparaat reinigt, dient u de afzuigkap los te koppelen van de stroomvoorziening.

VETFILTERS
De vetfilters moeten regelmatig worden gereinigd. Kan in de vaatwasser worden gereinigd op hoge temperatuur zonder gebruik van reinigingsmiddel.

KOOLSTOFFILTER
Het koolstoffilter moet om de 2-4 maanden worden vervangen, afhankelijk van de gebruiksomstandigheden. Vervang vaker als uw kookstijl veel vet produceert, zoals roerbakken. Deze filters zijn niet wasbaar en kunnen niet worden hergebruikt. Raadpleeg de installatie-instructies die bij een koolstoffilter zijn inbegrepen.

ROESTVRIJ STAAL REINIGEN
Doen:

• Reinig het regelmatig met een doek of vod gedrenkt in warm water en milde zeep of vloeibaar afwasmiddel.
• U kunt ook een gespecialiseerde huishoudreiniger voor roestvrij staal gebruiken.

Niet doen:

• Gebruik geen staal- of roestvrijstalen wol of andere schrapers om hardnekkig vuil te verwijderen.
• Gebruik geen agressieve of schurende reinigingsmiddelen.
• Laat geen gipsstof of andere bouwresten op de afzuigkap komen.
  Dek de afzuigkap af tijdens bouw/renovatie om ervoor te zorgen dat er geen stof aan het roestvrijstalen oppervlak blijft kleven.

Vermijd bij het kiezen van een reinigingsmiddel:

• Reinigingsmiddelen die bleekmiddel bevatten, tasten roestvrij staal aan.
• Producten die chloride, fluoride, jodide, bromide bevatten, tasten oppervlakken snel aan.
• Brandbare producten die worden gebruikt voor reiniging, zoals aceton, alcohol, ether, benzol, enz., zijn zeer explosief en mogen nooit in de buurt van een fornuis worden gebruikt.

GELAKTE AFWERKING REINIGEN:
Alleen reinigen met warm water en een mild reinigingsmiddel. Als er verkleuring optreedt, gebruik dan een finish polish zoals autopoets. (Gebruik GEEN ruwe schurende reiniger of porseleinreiniger.)

LED-VERVANGING

• Circulaire ledlamp:


  Zorg ervoor dat u de stroom uitschakelt voordat u accessoires reinigt, repareert en vervangt, om elektrische schokken, schade aan het menselijk lichaam en zelfs levensgevaar te voorkomen!

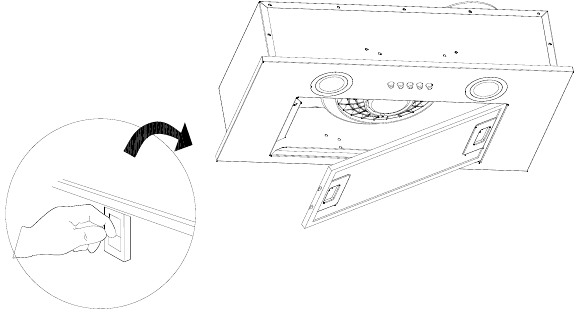

  1. Schakel de afzuigkap uit en trek de stekker uit het stopcontact. Maak het aluminium vetfilter los om de ledlamp te kunnen vervangen.

  2. Duw de ledlamphouder met de hand uit de behuizing of gebruik een schroevendraaier met sleuf om de ledlamp rond de randen los te wrikken, trek de ledlamp en de draad samen eruit.

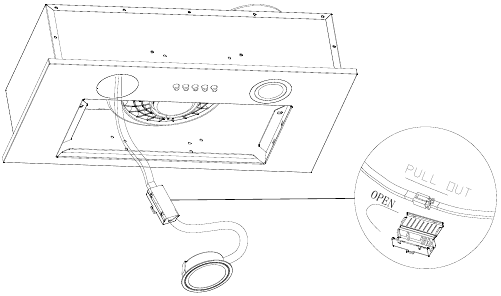

  3. Open de beschermkap, trek de stekker eruit en vervang het bijbehorende model van de ledlamp.

  4. Schakel de stroom in en test alle ventilator- en lichtfuncties om er zeker van te zijn dat ze goed werken.
     Plaats de nieuwe ledlamp voorzichtig in de lamphouder en zorg ervoor dat u op de groeven op het verlichtingspaneel richt tijdens de installatie. Duw de ledlamp naar binnen totdat deze gelijk ligt met het verlichtingspaneel.

  5. Plaats het vetfilter terug, en u bent klaar.


Probleemoplossing

Als het probleem aanhoudt na de bovenstaande controles, neem dan contact op met het CIARRA Customer Care Centre voor hulp.

Veiligheid

OM HET RISICO OP BRAND, ELEKTRISCHE SCHOK OF LETSEL TE VERMINDEREN, MOET U HET VOLGENDE IN ACHT NEMEN:

• Gebruik dit apparaat alleen op de manier die door de fabrikant is bedoeld. Neem bij vragen contact op met de fabrikant op het adres of telefoonnummer dat in de garantie staat vermeld.
• Voordat u het apparaat onderhoudt of reinigt, moet u de afzuigkap loskoppelen van de stroomvoorziening.
• Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met beperkte fysieke, zintuiglijke of mentale vermogens, of gebrek aan ervaring en kennis, tenzij ze onder toezicht staan of instructies hebben gekregen over het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid.
• Installatiewerkzaamheden en elektrische bedrading moeten worden uitgevoerd door een gekwalificeerd persoon/personen in overeenstemming met alle toepasselijke voorschriften en normen, inclusief brandwerende constructies.
• Er is voldoende lucht nodig voor een goede verbranding en afvoer van gassen via het rookkanaal (schoorsteen) van brandstofverbrandingsapparatuur om terugslag te voorkomen.
• Bij het snijden of boren in een muur of plafond mag u geen elektrische bedrading en andere verborgen leidingen beschadigen.
• Afzuigventilatoren moeten altijd naar buiten worden geleid.
• Zorg ervoor dat wordt voldaan aan de eisen van de plaatselijke autoriteiten met betrekking tot de afvoer van afvoerlucht.
• Dit apparaat moet geaard zijn.
• Wanneer toepasselijke lokale voorschriften strengere installatie- en/of certificeringseisen bevatten, prevaleren de bovengenoemde eisen op die van dit document en stemt de installateur ermee in deze op eigen kosten na te leven.
• Reinig de afzuigkap regelmatig. Er mag geen vet zich ophopen op ventilatoren, filters of in afvoerkanalen.

Het niet installeren van de schroeven of het bevestigingsapparaat in overeenstemming met deze instructies kan leiden tot elektrische gevaren.

OM HET RISICO OP LETSEL TE VERMINDEREN IN GEVAL VAN EEN VETBRAND OP EEN KOOKPLAAT, MOET U HET VOLGENDE IN ACHT NEMEN*:

1. DOOF VLAMMEN met een goed sluitend deksel, bakplaat of metalen bak, en zet vervolgens de brander uit. WEES VOORZICHTIG OM BRANDWONDEN TE VOORKOMEN. ALS DE VLAMMEN NIET ONMIDDELLIJK DOVEN, EVACUEER DAN EN BEL DE BRANDWEER.
2. PAK NOOIT EEN BRANDENDE PAN OP — U kunt zich verbranden.
3. GEBRUIK GEEN WATER, inclusief natte vaatdoeken of handdoeken — Dit kan een gewelddadige stoomexplosie veroorzaken.
4. Gebruik ALLEEN een brandblusser als:
   1. U een Klasse ABC-brandblusser bezit en u weet hoe u deze moet bedienen.
   2. De brand klein is en zich in het gebied bevindt waar deze is begonnen.
   3. De brandweer is gebeld.
   4. U de brand kunt bestrijden met uw rug naar een uitgang.

• Alleen voor gebruik binnenshuis.
• Alleen voor algemeen ventilatiegebruik. Niet gebruiken om gevaarlijke of explosieve materialen en dampen af te voeren.
• Om schade aan de motorlagers en lawaaierige en/of ongebalanceerde ventilatorbladen te voorkomen, moet u voorkomen dat spuitgips, bouwstof, enz. op de afzuigkap terechtkomen.
• De motor van uw afzuigkap heeft een thermische overbelasting die de motor automatisch uitschakelt als deze oververhit raakt. De motor start opnieuw wanneer deze is afgekoeld. Als de motor blijft uitschakelen en opnieuw opstarten, laat de afzuigkap dan nakijken.
• Volg altijd de eisen van de fabrikant van de kookapparatuur met betrekking tot de ventilatiebehoeften.
• Om het risico op brand te verminderen en de lucht op de juiste manier af te voeren, moet u ervoor zorgen dat de lucht naar buiten wordt afgevoerd — Voer de lucht niet af in ruimtes in muren of plafonds, of op zolders, kruipruimtes of garages.
• Het wordt aanbevolen om bij het installeren, onderhouden of reinigen van het apparaat een veiligheidsbril en handschoenen te dragen.
• Lees het specificatielabel op het product voor meer informatie en vereisten.

Als u vragen heeft, neem dan contact met ons op via:
E-mail: info@ciarraappliances.com
www.ciarraappliances.com
