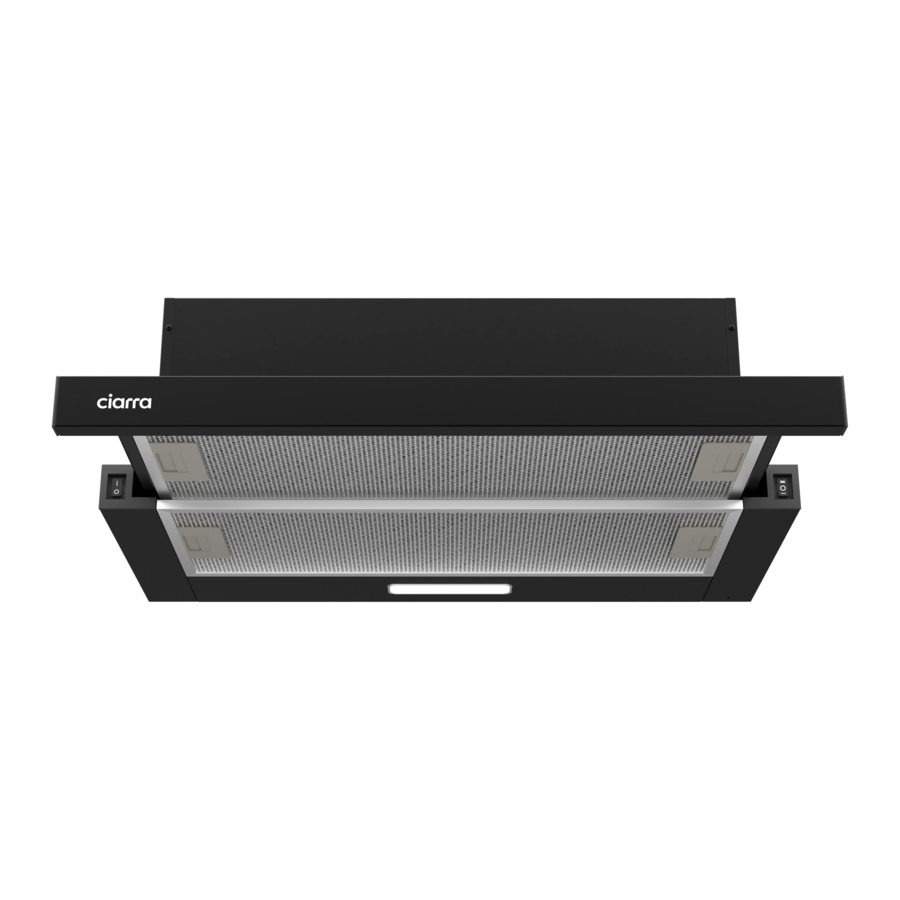

CIARRA CBCS6906D, CBCB6906D, CBCS6909A, CBCB6909A Handleiding

Voordat u de afzuigkap gebruikt

Controleer voor de installatie of er items ontbreken of beschadigd zijn, neem contact op met de fabrikant.
Neem alle geldende voorschriften en verordeningen in acht. Laat de afzuigkap installeren door een gekwalificeerde technicus. Het is de verantwoordelijkheid van de installateur om de installatieafstanden na te leven die zijn gespecificeerd op het typeplaatje van het model/serienummer. De fabrikant wijst alle verantwoordelijkheid af voor onjuiste installatie en aanvaardt geen verantwoordelijkheid voor de garantie op het apparaat in het geval van schade veroorzaakt door onjuiste installatie.

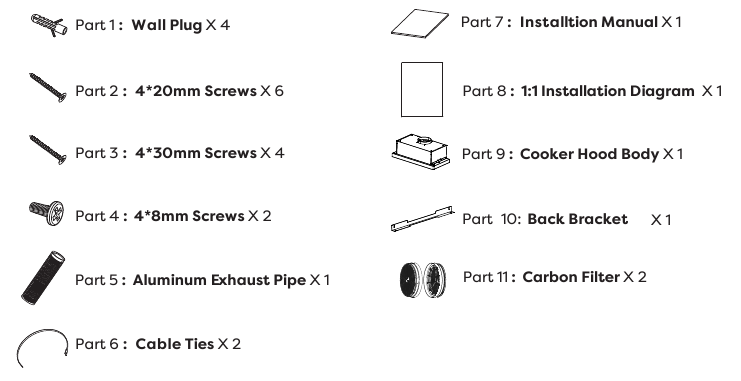

ONDERDELEN:

U HEEFT DEZE GEREEDSCHAPPEN NODIG VOOR DE INSTALLATIE

1. Beschermende handschoenen

2. Waterpasliniaal

3. Meetlint


4. Dubbelzijdige tape of tape

5. Kruiskopschroevendraaierset

6. Elektrische boor en 8 mm boor


Voorbereiding voor installatie

Voorbereiding voor installatie:

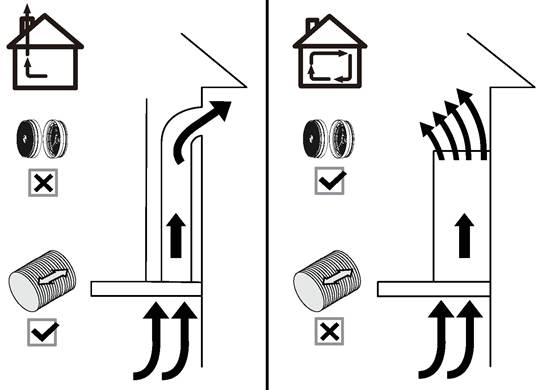

1. Ventilatiemodus
   Recirculatiemodus: Recirculeren met koolstoffilter (vereist), de geuren kunnen worden gefilterd en afgevoerd via het bovenste ventilatiegat en de uitlaatpijp is niet vereist.
   Extractiemodus: u kunt de 1,5 m lange aluminium uitlaatpijp met een diameter van 150 mm installeren voor afzuiging, die is inbegrepen in de installatiekit.

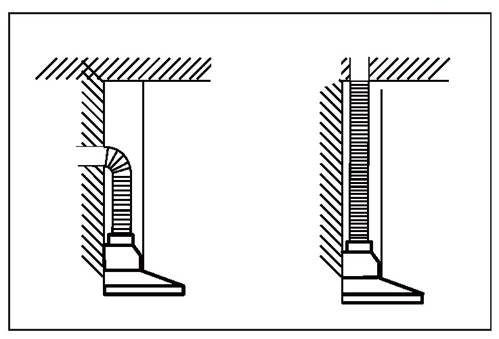

2. Gebruik indien mogelijk minstens 60 cm rechte stukken vóór bochten. Grotere buizen kunnen nodig zijn voor de beste prestaties bij langere buizen.

3. Sluit voor de installatie de stroom niet aan.

Installatie

De kap installeren (afzuiging):

1. Verwijder alle beschermende folie van de kap en/of onderdelen.

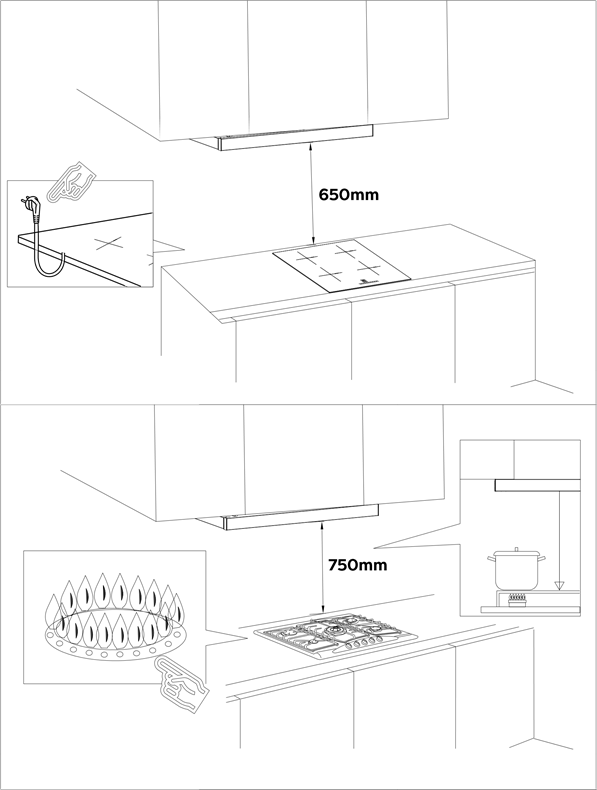

2. Aanbevolen installatiehoogte: 65 ~ 75 cm boven het kookvlak voor de beste afzuiging.
   • Vereiste hoogte boven gaskookplaat: 750 mm;
   • Vereiste hoogte boven elektrische kookplaat: 650 mm.

3. Dit product kan op twee verschillende manieren worden geïnstalleerd. Als de afzuigkap aan de muur is geïnstalleerd, volg dan Manier 1.

Manier 1:

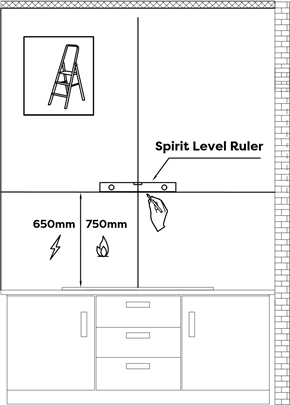

1. Markeer eerst met een potlood de installatiepositie op de muur, meet vervolgens met een meetlint de hoogte van het fornuisoppervlak tot de kap (het middelpunt van het aluminium vetfilter) en gebruik een waterpasliniaal om het niveau te behouden, teken vervolgens met een potlood een horizontale lijn langs het niveau.

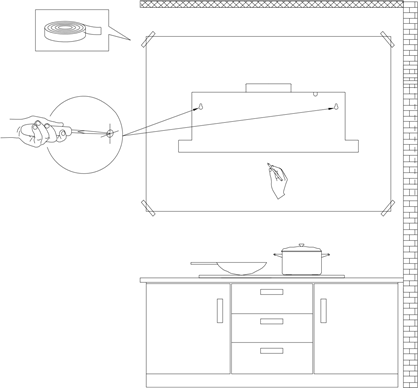

2. Prik de 2 geperforeerde posities op het 1:1 installatieschema, lijn vervolgens de knoppenlijn van de kap op het installatieschema uit met de horizontale lijn op de muur, plak vervolgens het installatieschema op de muur en markeer met een potlood de geperforeerde posities op de muur in de overeenkomstige posities.

3. Verwijder het installatieschema, boor de gaten die op de muur zijn gemarkeerd met een elektrische boor (8 mm boor) en hamer de muurplug in de muur. Steek de twee muurpluggen in met 4 * 30 mm schroeven, draai ze eerst niet te vast en laat een opening van niet minder dan 5 ~ 10 mm over;

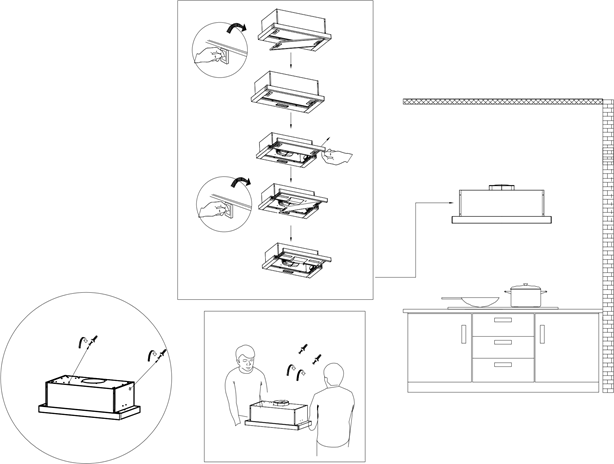

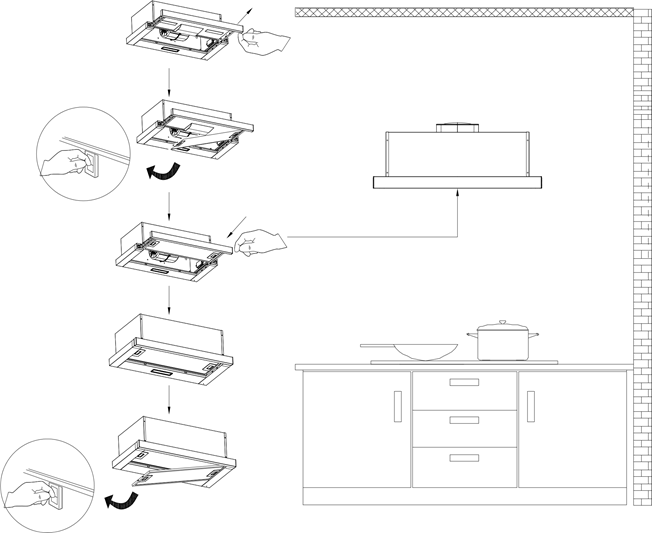

4. Druk op het slot aan de linkerkant van het vetfilter en trek het naar beneden. Trek de schuif uit en maak het andere vetfilter los. Plaats vervolgens de afzuigkap op de twee schroeven en draai de schroeven vast.

5. Trek de schuif uit en installeer het vetfilter terug op de schuif, duw deze vervolgens in de afzuigkap en installeer het andere vetfilter.

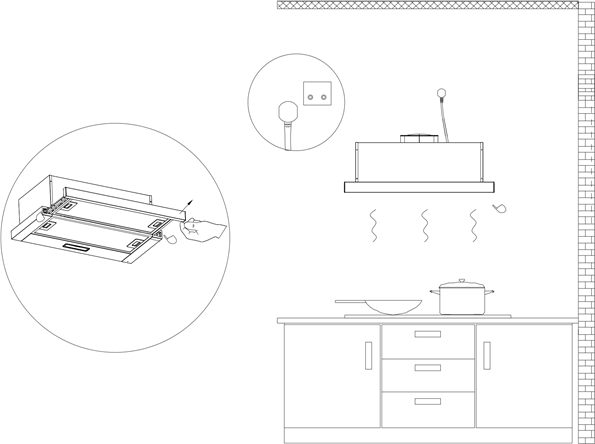

6. Sluit de stroom aan en trek de schuif uit. Zet vervolgens de ledlampjes aan/uit om te testen of de functies correct werken.


4. Als de afzuigkap aan de onderkant van de kast is geïnstalleerd, volg dan Manier 2 hieronder.

Manier 2:

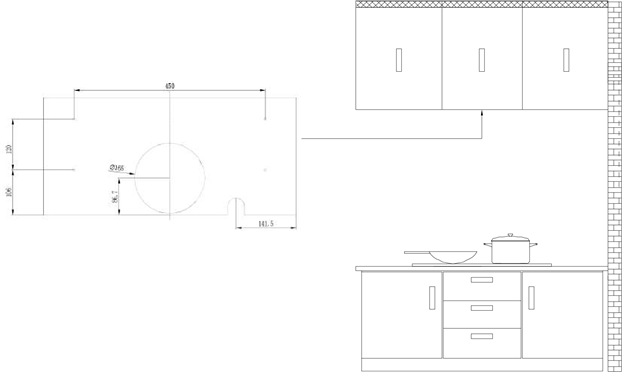

1. Gebruik het boorgereedschap om een luchtkanaalgat met een diameter van 165 mm en een stroomkabelgat aan de onderkant van de kast te openen volgens het installatieschema.

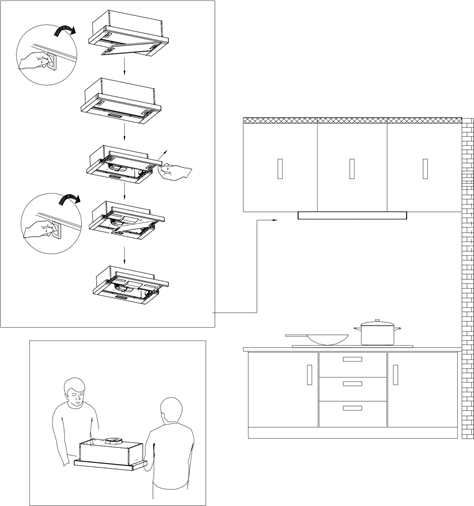

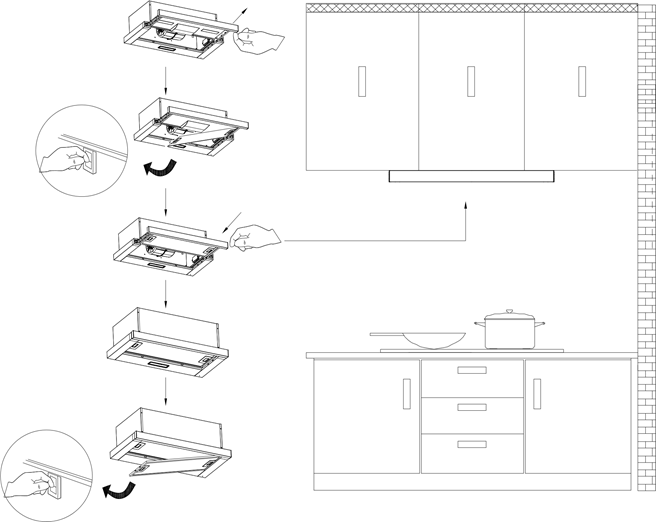

2. Druk op het slot aan de linkerkant van het vetfilter en trek het naar beneden. Trek de schuif uit en maak het andere vetfilter los. Plaats vervolgens de afzuigkap onder de kast.

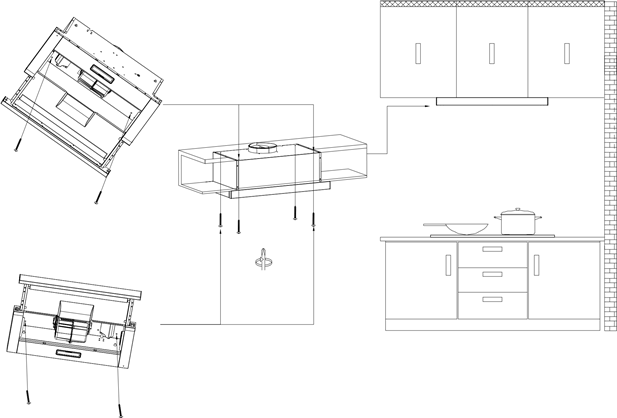

3. Lijn de luchtventilatiepoort van de kookkap uit met het ventilatiegat van de kast aan de onderkant, steek het netsnoer door het stroomgat en gebruik vervolgens vier 4 * 20 mm schroeven om in de overeenkomstige positie van de kast te vergrendelen om de kookkap te bevestigen.

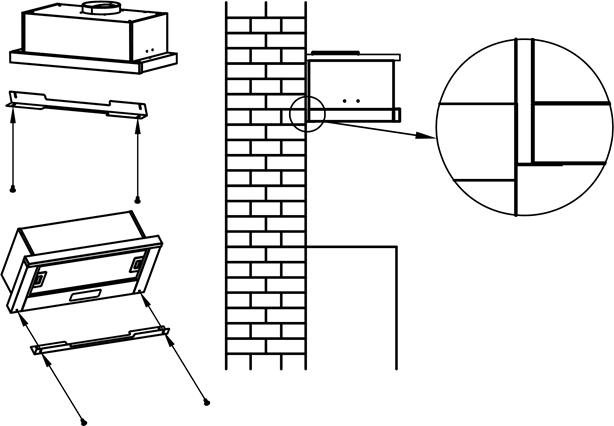

4. Als er een opening is tussen de kap en de muur, kunt u de achterbeugel installeren, zoals weergegeven in de afbeelding, gebruik twee 4 * 8 schroeven om de achterbeugel op de kap te bevestigen en pas de positie van de achterbeugel aan de muur aan aan de hand van de werkelijke situatie.

5. Trek de schuif uit en installeer het vetfilter terug op de schuif, duw deze vervolgens in de afzuigkap en installeer het andere vetfilter.

6. Sluit de stroom aan en trek de schuif uit. Zet vervolgens de ledlampjes aan/uit om te testen of de functies correct werken.


OPMERKING:
Zorg ervoor dat u de tape op de demper verwijdert en controleert of de demper vrij opent en sluit, anders maakt hij geluiden en trilt de afzuigkap.

Installatie van het koolstoffilter (recirculatie):

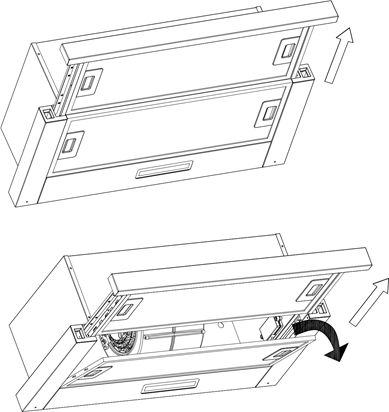

1. Het koolstoffilter kan worden gebruikt om geuren op te vangen. Om het koolstoffilter te installeren, moet eerst het vetfilter worden verwijderd. Trek de schuif uit en verwijder het vetfilter.

2. Steek het actieve koolstoffilter in het apparaat en draai het met de klok mee. Herhaal hetzelfde aan de andere kant. Draai het in de richting tegen de klok in als u het vervangt.

3. Installeer het vetfilter terug en duw de schuif terug in de afzuigkap.



OPMERKING:

• Zorg ervoor dat het koolstoffilter goed vergrendeld is.
• Wanneer het koolstoffilter is geïnstalleerd, wordt de zuigkracht van de afzuigkap verminderd.
• Het koolstoffilter moet om de 2-4 maanden worden vervangen, afhankelijk van de gebruiksomstandigheden.

Bediening

Zet uw afzuigkap altijd aan voordat u begint met koken om een luchtstroom in de keuken te creëren.
Laat de ventilator een paar minuten draaien om de lucht te zuiveren nadat u de afzuigkap hebt uitgeschakeld. Dit helpt om de hele keuken schoon en fris te houden.

Mechanische tuimelknop
Bedien de afzuigkap als volgt:
Het verschijnt alleen in het TELESCOPISCH MODEL. U moet de schuif uittrekken voor gebruik.

Lichtknop
Aan de linkerkant van de kap.

Snelheidsknop
Aan de rechterkant van de kap.
"=": hoogste snelheidsniveau.
"-": Laagste snelheidsniveau.
"o": Uit

Zet uw afzuigkap altijd aan voordat u begint met koken om een luchtstroom in de keuken te creëren.

Elektronische knop
Bedien de afzuigkap als volgt:

STANDBY-MODUS
Nadat u de stekker in het stopcontact hebt gestoken, gaat de zoemer af en gaan alle indicatielampjes 1 seconde branden en vervolgens uit. De afzuigkap gaat naar de standby-modus. Het [ ] knopindicatielampje blijft regelmatig knipperen. Als er gedurende 60 seconden geen handeling wordt uitgevoerd, gaat de kap naar de slaapstand; Als u hem wilt bedienen, drukt u kort op een willekeurige knop om de afzuigkap te starten.

AAN/UIT-knop
Houd deze knop 2 seconden ingedrukt om de stroom in te schakelen, druk er kort op om de stroom uit te schakelen.

1. Low Speed button (Lage snelheidsknop)
   Voor luchtventilatie met nauwelijks geluid; of sudderen met heel weinig rook en stoom.
2. Medium Speed button (Gemiddelde snelheidsknop)
   Voor uw dagelijkse kookdoeleinden.
3. High Speed button (Hoge snelheidsknop)
   Hoge snelheid voor roerbakken of koken waarbij veel rook en vet wordt geproduceerd.

Light button (Lichtknop)
Druk eenmaal, schakel het LED-licht in niveau 1 in, druk voor de tweede keer, schakel het LED-licht in niveau 2 in, verhoog de helderheid; Druk voor de derde keer, schakel het LED-licht uit.

Reiniging en onderhoud

Goed onderhoud van de afzuigkap zorgt voor de juiste prestaties van het apparaat. Voordat u het apparaat reinigt, moet u de afzuigkap loskoppelen van de stroomvoorziening.

VETFILTERS
De vetfilters moeten regelmatig worden schoongemaakt. Kan in de vaatwasser worden gereinigd bij hoge temperatuur zonder wasmiddel.

KOOLSTOF FILTER
Het koolstoffilter moet elke 2-4 maanden worden vervangen, afhankelijk van de gebruiksomstandigheden. Vervang vaker als uw kookstijl veel vet produceert, zoals roerbakken. Deze filters zijn niet wasbaar en kunnen niet worden hergebruikt. Raadpleeg de installatie-instructies die bij een koolstoffilter zijn geleverd.

ROESTVRIJSTALEN REINIGING

Wel doen:

• Maak het regelmatig schoon met een doek of vod gedrenkt in warm water en milde zeep of vloeibaar afwasmiddel.
• U kunt ook een gespecialiseerde huishoudelijke roestvrijstaalreiniger gebruiken.

Niet doen:

• Gebruik geen staal- of roestvrijstaalwol of andere schrapers om hardnekkig vuil te verwijderen.
• Gebruik geen agressieve of schurende reinigingsmiddelen.
• Laat geen gipsstof of andere bouwresten op de kap terechtkomen. Bedek tijdens de bouw/renovatie de afzuigkap om ervoor te zorgen dat er geen stof aan het roestvrijstalen oppervlak blijft kleven.

Vermijd bij het kiezen van een reinigingsmiddel:

• Reinigingsmiddelen diebleekmiddel bevatten, tasten roestvrij staal aan.
• Alle producten die het volgende bevatten:chloride, fluoride, iodide, bromide zullen oppervlakken snel aantasten.
• Alle brandbare producten die worden gebruikt voor het reinigen, zoalsaceton, alcohol, ether, benzol, enz., zijn zeer explosief en mogen nooit in de buurt van een fornuis worden gebruikt.

GELAKTE AFWERKING REINIGEN:
Alleen reinigen met warm water en een mild reinigingsmiddel. Als er verkleuring optreedt, gebruik dan een afwerkingspoetsmiddel zoals autopoetsmiddel. (Gebruik GEEN ruwe schurende reiniger of porseleinreiniger.)

LED-VERVANGING

• Rechthoekige LED-lamp:


Zorg ervoor dat u de stroom uitschakelt voor de bediening voordat u accessoires reinigt, repareert en vervangt, om elektrische schokken, schade aan het menselijk lichaam en zelfs levensgevaar te voorkomen!

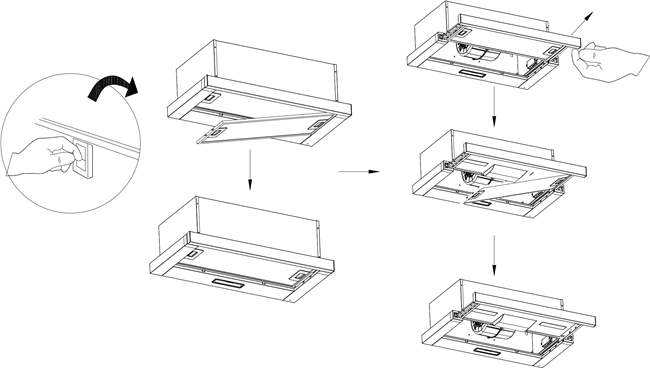

1. Schakel de kap uit en trek de stekker uit het stopcontact. Maak het vetfilter los om de LED-lamp te kunnen vervangen.

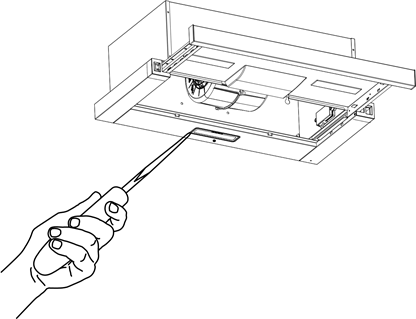

2. Duw de LED-lamphouder met de hand uit de kast of gebruik een schroevendraaier met sleuf om de LED-lamp rond de randen op te wrikken.

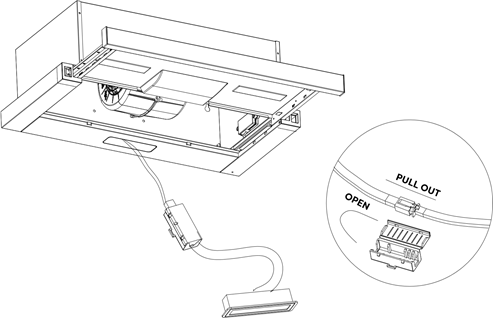

3. Trek de LED-lamp en de draad samen uit. Open de stroombeveiligingsafdekking en trek de stekker eruit.

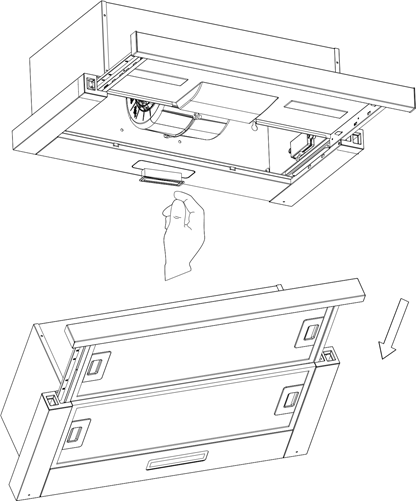

4. Schakel de stroom in en test alle ventilator- en lichtfuncties om er zeker van te zijn dat ze goed werken.
   Plaats de nieuwe LED-lamp voorzichtig in de lamphouder, zorg ervoor dat u bij de installatie op de groeven op het verlichtingspaneel richt. Duw de LED-lamp naar binnen totdat deze gelijk ligt met het verlichtingspaneel.
   Plaats het vetfilter terug, u kunt aan de slag.


Veiligheid

OM HET RISICO OP BRAND, ELEKTRISCHE SCHOKKEN OF PERSOONLIJK LETSEL TE VERMINDEREN, NEEMT U DE VOLGENDE PUNTEN IN ACHT:

• Gebruik dit apparaat alleen op de manier die door de fabrikant is bedoeld. Als u vragen heeft, neem dan contact op met de fabrikant op het adres of telefoonnummer dat in de garantie staat vermeld.
• Voordat u het apparaat onderhoudt of reinigt, moet u de afzuigkap loskoppelen van de stroomvoorziening.
• Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale vermogens, of gebrek aan ervaring en kennis, tenzij ze onder toezicht staan of instructies hebben gekregen over het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid.
• Installatiewerkzaamheden en elektrische bedrading moeten worden uitgevoerd door een gekwalificeerd persoon/personen in overeenstemming met alle toepasselijke codes en normen, inclusief brandwerende constructies.
• Er is voldoende lucht nodig voor een goede verbranding en afvoer van gassen via het rookkanaal (schoorsteen) van brandstofverbrandingsapparatuur om terugslag te voorkomen.
• Beschadig de elektrische bedrading en andere verborgen voorzieningen niet bij het snijden of boren in een muur of plafond.
• Ventilatoren met kanalen moeten altijd naar buiten worden afgevoerd.
• Zorg ervoor dat de eisen van de plaatselijke autoriteiten met betrekking tot de afvoer van afvoerlucht worden nageleefd.
• Dit apparaat moet geaard zijn.
• Wanneer toepasselijke lokale voorschriften strengere installatie- en/of certificeringseisen omvatten, hebben de bovengenoemde eisen voorrang op die van dit document en stemt de installateur ermee in deze op eigen kosten na te leven.
• Reinig de afzuigkap regelmatig. Er mag geen vet ophopen op ventilatoren, filters of in afvoerkanalen.

Het niet installeren van de schroeven of bevestigingsmiddelen in overeenstemming met deze instructies kan leiden tot elektrische gevaren.

OM HET RISICO OP PERSOONLIJK LETSEL TE VERMINDEREN IN HET GEVAL VAN EEN VETBRAND OP EEN KOOKPLAAT, NEEM DE VOLGENDE PUNTEN IN ACHT*:

1. DOOF VLAMMEN met een goed sluitend deksel, bakplaat of metalen dienblad en zet vervolgens de brander uit. WEES VOORZICHTIG OM BRANDWONDEN TE VOORKOMEN. ALS DE VLAMMEN NIET ONMIDDELLIJK DOVEN, EVACUEER DAN EN BEL DE BRANDWEER.
2. PAK NOOIT EEN BRANDENDE PAN OP — U kunt zich branden.
3. GEBRUIK GEEN WATER, inclusief natte vaatdoeken of handdoeken — Dit kan een gewelddadige stoomexplosie veroorzaken.
4. Gebruik ALLEEN een blusser als:
   1. U een blusser van klasse ABC heeft en weet hoe u deze moet bedienen.
   2. De brand klein is en zich bevindt in het gebied waar hij is ontstaan.
   3. De brandweer is gebeld.
   4. U de brand kunt bestrijden met uw rug naar een uitgang.

• Alleen voor gebruik binnenshuis.
• Alleen voor algemeen ventilerend gebruik. Niet gebruiken om gevaarlijke of explosieve materialen en dampen af te voeren.
• Om schade aan het motorlager en lawaaierige en/of onevenwichtige ventilatorbladen te voorkomen, houdt u gipsplaatsenspray, bouwstof, enz. uit de buurt van de afzuigkap.
• Uw kapmotor heeft een thermische overbelasting die de motor automatisch uitschakelt als deze oververhit raakt. De motor start opnieuw wanneer hij is afgekoeld. Als de motor blijft uitschakelen en opnieuw starten, laat dan de kap onderhouden.
• Volg altijd de vereisten van de fabrikant van de kookapparatuur met betrekking tot de ventilatiebehoeften.
• Om het risico op brand te verminderen en de lucht op de juiste manier af te voeren, moet u de lucht naar buiten afvoeren — Voer geen lucht af in ruimtes binnen muren of plafonds, of in zolders, kruipruimtes of garages.
• Het wordt aanbevolen om een veiligheidsbril en handschoenen te dragen bij het installeren, onderhouden of reinigen van het apparaat.
• Lees het specificatielabel op het product voor meer informatie en vereisten.

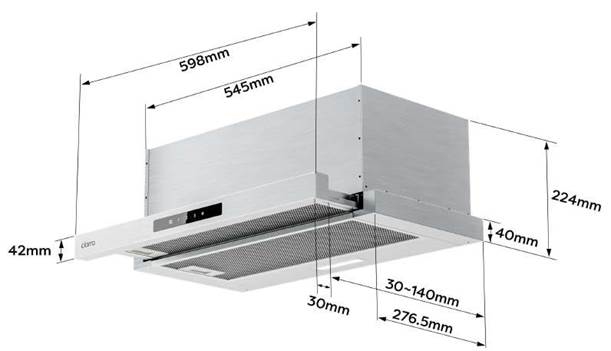

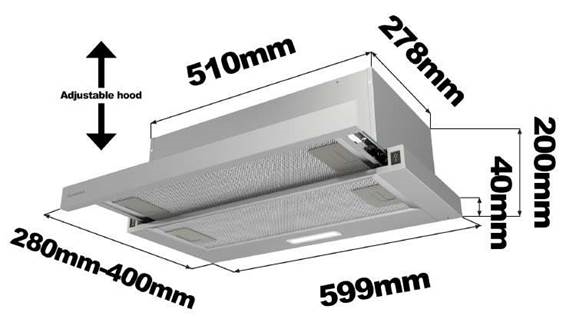

Specificaties

CBCS6906D

CBCS6909A
