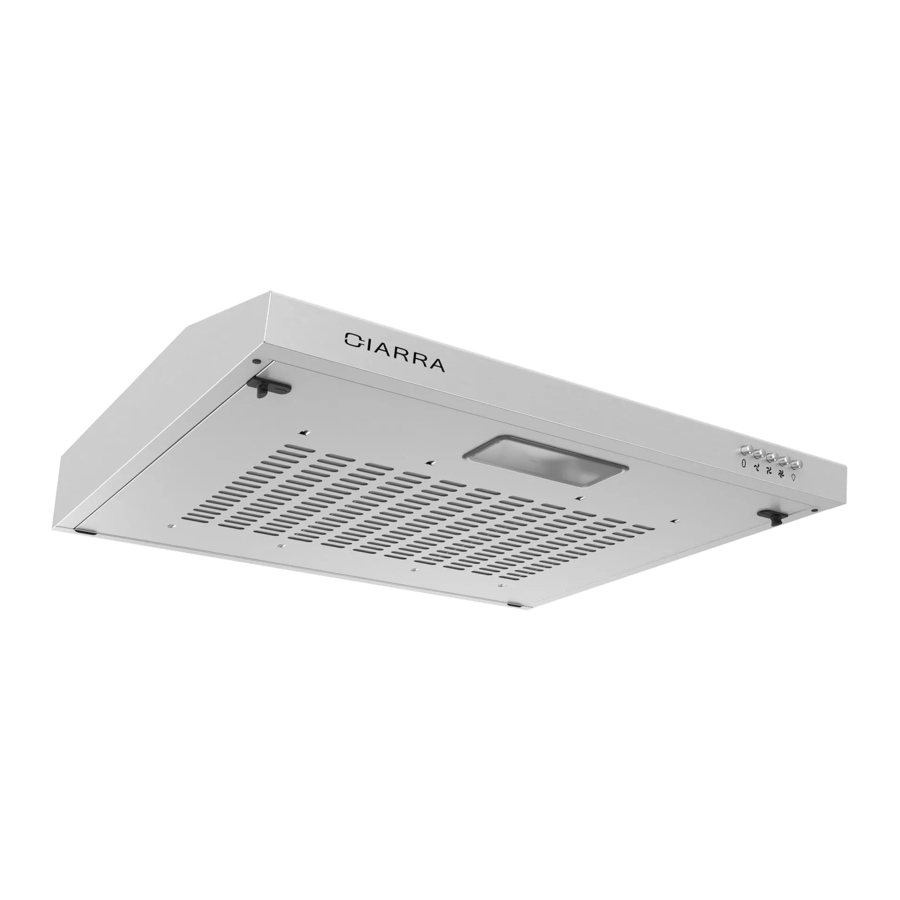

CIARRA CBCS6903, CBCB6903, CBCS6903D, CBCB6903D Handleiding

Voordat u de afzuigkap gebruikt

Controleer vóór de installatie of er onderdelen ontbreken of beschadigd zijn en neem contact op met de fabrikant. Neem alle geldende voorschriften en verordeningen in acht. Laat een gekwalificeerde technicus de afzuigkap installeren. Het is de verantwoordelijkheid van de installateur om de installatieafstanden op het typeplaatje/seriële classificatieplaat na te leven. De fabrikant wijst alle verantwoordelijkheid af voor onjuiste installatie en aanvaardt geen verantwoordelijkheid voor de garantie van het apparaat in geval van schade veroorzaakt door onjuiste installatie.

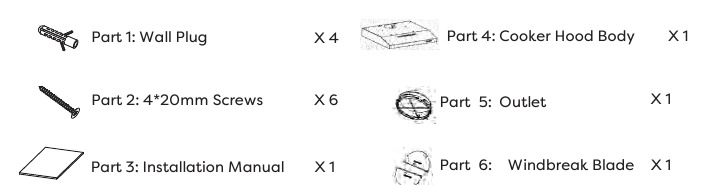

ONDERDELEN:

DEZE GEREEDSCHAPPEN HEBT U NODIG VOOR DE INSTALLATIE

1. Beschermende handschoenen

2. Waterpas

3. Meetlint

4. Dubbelzijdige tape of tape

5. Kruiskopschroevendraaierset

6. Elektrische boormachine en 8 mm boor


Voorbereiding van de installatie

Voorbereiding van de installatie:

1. Ventilatiemodus
   Recirculatiemodus: Recirculeren met koolstoffilter (vereist), de geuren kunnen worden gefilterd en afgevoerd via het bovenste ventilatiegat en de uitlaatpijp is niet vereist. Afvoermodus: u kunt de 1,5 m lange aluminium uitlaatpijp met een diameter van 120 mm installeren voor afvoer.


2. Gebruik indien mogelijk minstens 60 cm rechte stukken voordat u bochten maakt. Grotere buizen kunnen nodig zijn voor de beste prestaties bij langere buizen.

3. Sluit voor de installatie de stroom niet aan.

Installatie

De kap installeren (afzuiging):

1. Verwijder alle beschermende polyfolie van de kap en/of onderdelen.

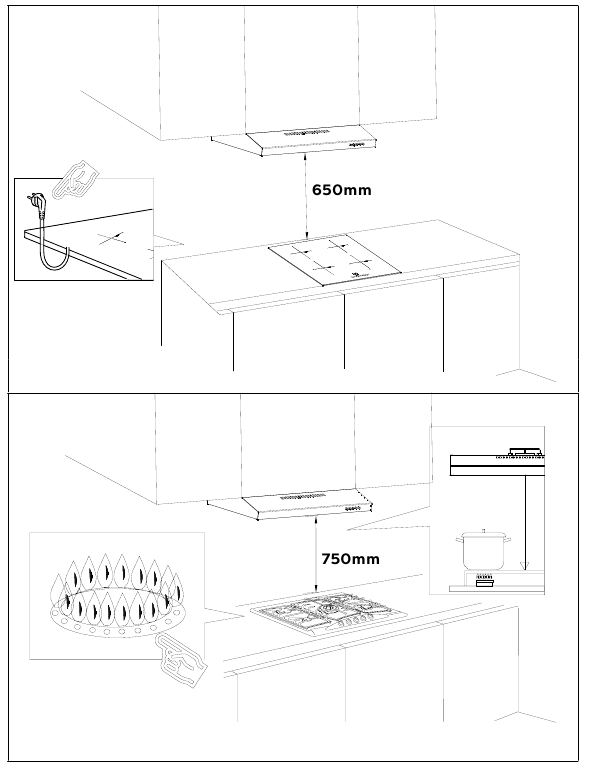

2. Aanbevolen installatiehoogte: 65 ~ 75 cm boven de kookplaat voor de beste afzuiging.

   • Vereiste hoogte boven gaskookplaat: 750 mm;
   • Vereiste hoogte boven elektrische kookplaat: 650 mm.

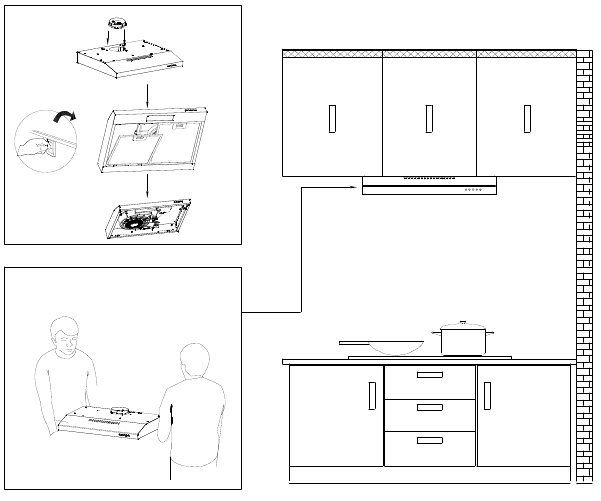

3. Plaats de uitlaat op de afzuigkap. Verwijder het aluminium vetfilter en plaats de afzuigkap onder de kast.

4. Lijn de luchtventilatieopening van de kookkap uit met het ventilatiegat van de kast aan de onderkant, steek het netsnoer door het stroomgat en gebruik vervolgens vier schroeven van 4 * 20 mm om in de overeenkomstige positie te vergrendelen om de kookkap te bevestigen.


5. Plaats het vetfilter terug op de afzuigkap.

6. Sluit de stroom aan en zet de ledlampen aan/uit om te testen of de functies goed werken.


OPMERKING:

• Zorg ervoor dat u de tape op de klep verwijdert en controleert of de klep vrij opent en sluit, anders maakt deze geluid en schudt de afzuigkap.

Koolstoffilter installeren (recirculatie):

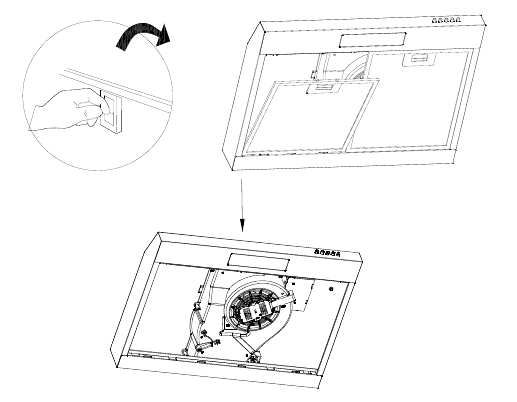

1. Het koolstoffilter kan worden gebruikt om geuren op te vangen. Om het koolstoffilter te installeren, moet eerst het vetfilter worden verwijderd. Druk op het slot en trek het naar beneden.

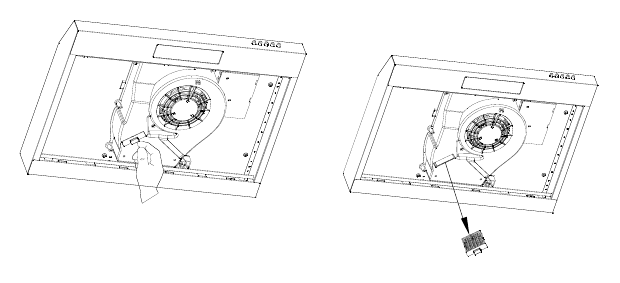

2. Plaats het actieve koolstofinzetstuk in de positie die in de afbeelding wordt aangegeven.


3. Plaats het vetfilter terug, u kunt aan de slag.


OPMERKING:

• Zorg ervoor dat het koolstoffilter goed vergrendeld is.
• Wanneer het koolstoffilter is geïnstalleerd, wordt de zuigkracht van de afzuigkap verminderd.
• Het koolstoffilter moet om de 2-4 maanden worden vervangen, afhankelijk van de gebruiksomstandigheden.

Bediening

Zet uw afzuigkap altijd aan voordat u begint met koken om een luchtstroom in de keuken te creëren.
Laat de ventilator een paar minuten draaien om de lucht te zuiveren nadat u de afzuigkap hebt uitgeschakeld. Dit helpt om de hele keuken schoon en fris te houden.

Mechanische drukknop
Bedien de afzuigkap als volgt:

	Uit-knop Wordt gebruikt om de ventilator uit te schakelen.
	Knop lage snelheid Voor luchtventilatie met nauwelijks geluid; of sudderen met zeer weinig rook en stoom.
	Knop gemiddelde snelheid Voor uw dagelijkse kookdoeleinden.
	Knop hoge snelheid Hoge snelheid voor roerbakken of koken met veel rook en vet.
	Lichtknop Als de lampen uit zijn, drukt u eenmaal op deze knop om de lampen in te schakelen. Druk nogmaals op deze knop om de lampen uit te schakelen.

Reiniging en onderhoud

Goed onderhoud van de afzuigkap zorgt voor de juiste prestaties van het apparaat. Voordat u het apparaat reinigt, moet u de afzuigkap loskoppelen van de stroomvoorziening.

VETFILTERS
De vetfilters moeten regelmatig worden schoongemaakt. Kan in de vaatwasser worden gereinigd op hoge temperatuur zonder gebruik van reinigingsmiddel.

KOOLSTOFFILTER
Het koolstoffilter moet elke 2-4 maanden worden vervangen, afhankelijk van de gebruiksomstandigheden. Vervang vaker als uw kookstijl veel vet produceert, zoals roerbakken. Deze filters zijn niet wasbaar en kunnen niet worden hergebruikt. Raadpleeg de installatie-instructies die bij een koolstoffilter zijn geleverd.

REINIGING VAN ROESTVRIJ STAAL
Wel:

• Maak het regelmatig schoon met een doek of vod gedrenkt in warm water en milde zeep of vloeibaar afwasmiddel.
• U kunt ook een gespecialiseerde huishoudelijke roestvrijstalen reiniger gebruiken.

Niet:

• Gebruik geen staal- of roestvrijstalen wol of andere schrapers om hardnekkig vuil te verwijderen.
• Gebruik geen agressieve of schurende reinigingsmiddelen.
• Laat geen pleisterstof of andere bouwresten op de kap terechtkomen. Dek tijdens de bouw/renovatie de afzuigkap af om ervoor te zorgen dat er geen stof aan het roestvrijstalen oppervlak blijft plakken.

Vermijd bij het kiezen van een reinigingsmiddel:

• Reinigingsmiddelen die bleekmiddel bevatten, tasten roestvrij staal aan.
• Producten die chloride, fluoride, jodide, bromide bevatten, tasten oppervlakken snel aan.
• Brandbare producten die worden gebruikt voor het reinigen, zoals aceton, alcohol, ether, benzol, enz., zijn zeer explosief en mogen nooit in de buurt van een fornuis worden gebruikt.

REINIGING VAN GELAKTE AFWERKING:
Alleen reinigen met warm water en een mild reinigingsmiddel. Als er verkleuring optreedt, gebruik dan een afwerkingspolish zoals autopoets. (Gebruik GEEN ruw schuurmiddel of porseleinreiniger.)

LED-VERVANGING

• Ledlamp:


Zorg ervoor dat u de stroom uitschakelt voordat u accessoires reinigt of repareert en vervangt, om elektrische schokken, schade aan het menselijk lichaam en zelfs levensgevaar te voorkomen!

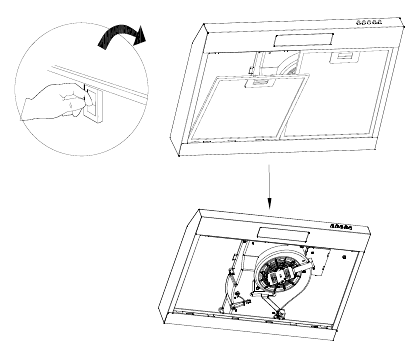

1. Schakel de kap uit en trek de stekker uit het stopcontact. Maak het vetfilter los om de ledlamp te kunnen vervangen.

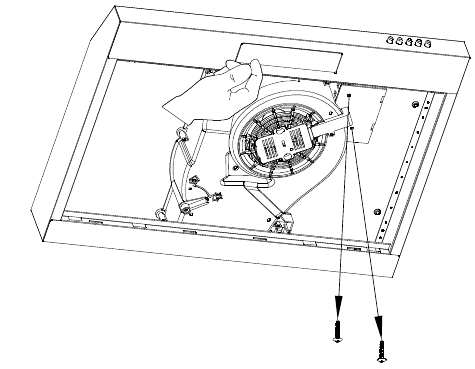

2. Draai de schroeven van de printplaat los, verwijder de afdekking van de printplaat en trek de ledlamp los. Druk op de ledlampgesp vanaf de achterkant van de led om de lamp te verwijderen.

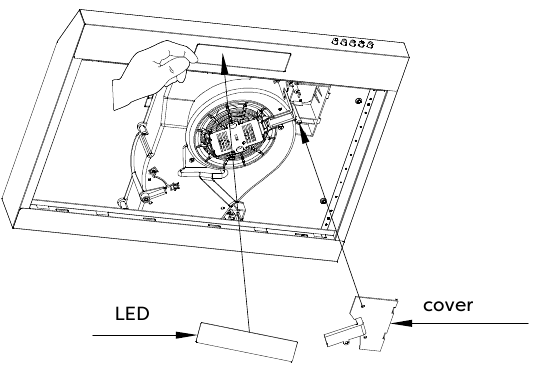

3. Om de nieuwe ledlamp te vervangen, drukt u de led in het ledmontagegat, steekt u de stekker in de bijbehorende positie op het moederbord van de printplaat, sluit u de afdekking van de printplaat en draait u de schroeven vast.

4. Plaats het vetfilter terug, u kunt weer verder.


Probleemoplossing

Als het probleem aanhoudt na de bovenstaande controles, neem dan contact op met het CIARRA Customer Care Centre voor hulp.

Veiligheid

OM HET RISICO OP BRAND, ELEKTRISCHE SCHOKKEN OF PERSOONLIJK LETSEL TE VERMINDEREN, MOET U HET VOLGENDE IN ACHT NEMEN:

• Gebruik dit apparaat alleen op de manier die de fabrikant bedoeld heeft. Neem bij vragen contact op met de fabrikant op het adres of telefoonnummer dat in de garantie staat.
• Voordat u het apparaat gaat onderhouden of reinigen, moet u de afzuigkap loskoppelen van de stroomvoorziening.
• Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale vermogens, of gebrek aan ervaring en kennis, tenzij ze onder toezicht staan of instructies hebben gekregen over het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid.
• Installatiewerkzaamheden en elektrische bedrading moeten worden uitgevoerd door een gekwalificeerd persoon (personen) in overeenstemming met alle toepasselijke codes en normen, inclusief brandwerende constructies. - Er is voldoende lucht nodig voor een goede verbranding en afvoer van gassen via het rookkanaal van brandstofverbrandingsapparatuur om terugslag te voorkomen.
• Beschadig bij het zagen of boren in een muur of plafond de elektrische bedrading en andere verborgen leidingen niet.
• Ventilatoren met kanalen moeten altijd naar buiten worden geventileerd.
• Zorg ervoor dat de eisen van de plaatselijke autoriteiten met betrekking tot de afvoer van afvoerlucht worden nageleefd.
• Dit apparaat moet geaard zijn.
• Wanneer de toepasselijke lokale voorschriften strengere installatie- en/of certificeringseisen omvatten, prevaleren de bovengenoemde eisen op die van dit document en de installateur stemt ermee in deze op eigen kosten na te leven.
• Reinig de afzuigkap regelmatig. Er mag geen vetophoping op ventilatoren, filters of in afvoerkanalen ontstaan.

Het niet installeren van de schroeven of bevestigingsmiddelen in overeenstemming met deze instructies kan leiden tot elektrische gevaren.

OM HET RISICO OP PERSOONLIJK LETSEL BIJ EEN VETBRAND OP EEN KOOKPLAAT TE VERMINDEREN, MOET U HET VOLGENDE IN ACHT NEMEN*:

1. DOOF VLAMMEN met een goed sluitend deksel, bakplaat of metalen bak en zet vervolgens de brander uit. WEES VOORZICHTIG OM BRANDWONDEN TE VOORKOMEN. ALS DE VLAMMEN NIET ONMIDDELLIJK DOVEN, EVACUEER DAN EN BEL DE BRANDWEER.
2. PAK NOOIT EEN VLAMMENDE PAN OP - U kunt zich branden.
3. GEBRUIK GEEN WATER, inclusief natte vaatdoeken of handdoeken - Dit kan een heftige stoomexplosie veroorzaken.
4. Gebruik ALLEEN een blusser als:
   1. U een blusser van klasse ABC bezit en u weet hoe u deze moet bedienen.
   2. De brand klein is en zich bevindt in het gebied waar hij is ontstaan.
   3. De brandweer is gebeld.
   4. U de brand kunt bestrijden met uw rug naar een uitgang.

• Alleen voor gebruik binnenshuis.
• Alleen voor algemeen ventilatiegebruik. Niet gebruiken om gevaarlijke of explosieve materialen en dampen af te voeren.
• Om schade aan de motorlagers en lawaaierige en/of onevenwichtige ventilatorbladen te voorkomen, moet u gipsplaatsenspray, bouwstof, enz. uit de buurt van de afzuigkap houden.
• Uw kapmotor heeft een thermische overbelasting die de motor automatisch uitschakelt als deze oververhit raakt. De motor start opnieuw op wanneer hij is afgekoeld. Als de motor blijft uitschakelen en opnieuw opstarten, laat de kap dan onderhouden.
• Volg altijd de eisen van de fabrikant van de kookapparatuur met betrekking tot de ventilatiebehoeften.
• Om het risico op brand te verminderen en de lucht op de juiste manier af te voeren, moet u de lucht naar buiten afvoeren - Voer geen lucht af in ruimtes binnen muren of plafonds, of op zolders, kruipruimtes of garages.
• Bij het installeren, onderhouden of reinigen van het apparaat wordt aanbevolen om een veiligheidsbril en handschoenen te dragen.
• Lees het specificatielabel op het product voor meer informatie en vereisten.

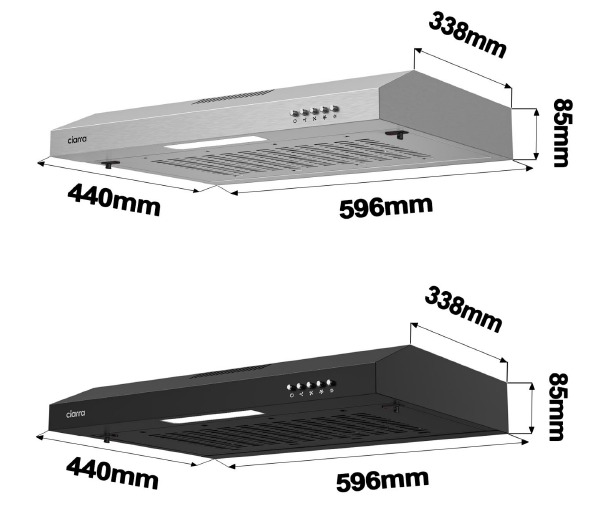

Specificaties

CBCS6903
CBCB6903
