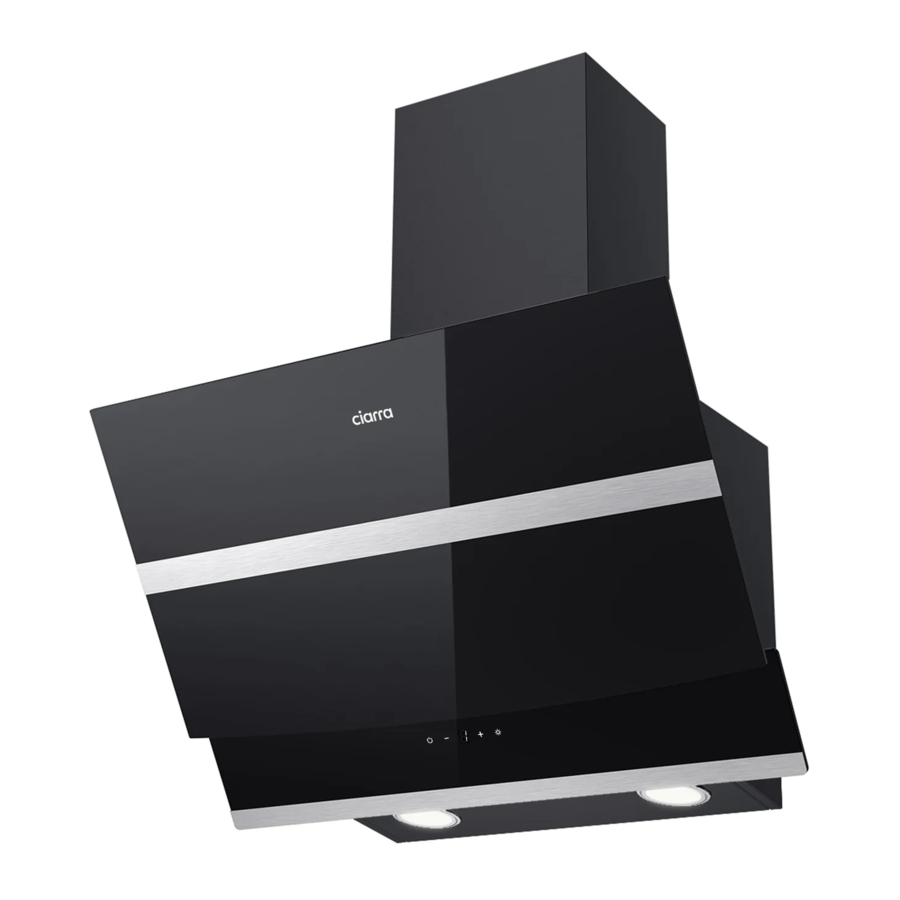

CIARRA CBCB6736N, CBCW6736N, 736NBK60 Handleiding

Voordat u de afzuigkap gebruikt

Controleer voordat u verdergaat met de installatie of er onderdelen ontbreken of beschadigd zijn, neem contact op met de fabrikant.
Neem alle geldende voorschriften en verordeningen in acht. Laat de afzuigkap installeren door een gekwalificeerde technicus. Het is de verantwoordelijkheid van de installateur om te voldoen aan de installatieafstanden die zijn gespecificeerd op het model-/serietypeplaatje. De fabrikant wijst alle verantwoordelijkheid af voor onjuiste installatie en aanvaardt geen verantwoordelijkheid voor de garantie op het apparaat in geval van schade veroorzaakt door onjuiste installatie.

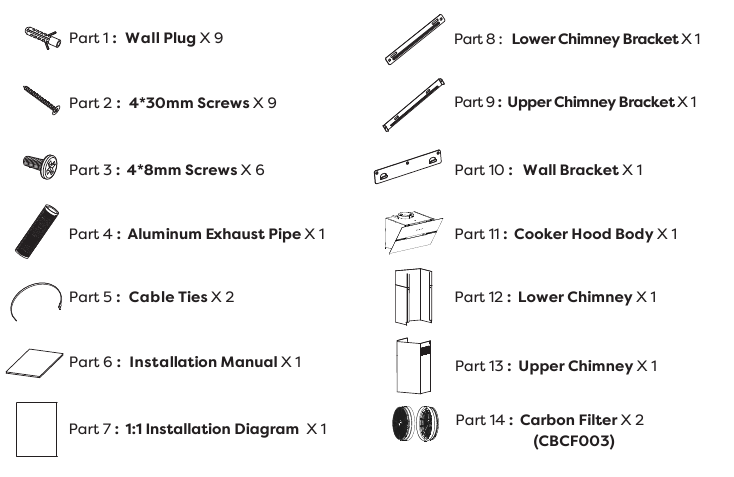

ONDERDELEN:

U HEBT DEZE GEREEDSCHAPPEN NODIG VOOR DE INSTALLATIE

1. Beschermende handschoenen

2. Waterpasliniaal

3. Meetlint

4. Dubbelzijdige tape of tape

5. Kruiskopschroevendraaierset

6. Elektrische boormachine en 8 mm boor


Voorbereiden voor installatie

Voorbereiden voor installatie:

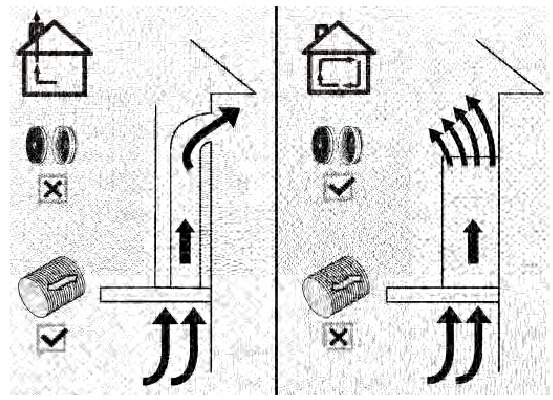

1. Ventilatiemodus
   Recirculatiemodus: Recirculeren met koolstoffilter (vereist), de geuren en geurtjes kunnen worden gefilterd en afgevoerd via het bovenste ventilatiegat en de uitlaatpijp is niet vereist. Afzuigmodus: U kunt de 1,5 m lange aluminium uitlaatpijp met een diameter van 150 mm installeren voor afzuiging, die is inbegrepen in de installatiekit.

2. Gebruik indien mogelijk minstens 60 cm rechte stukken vóór bochten. Er kan groter leidingwerk nodig zijn voor de beste prestaties bij langere leidinglengtes.

3. Sluit de stroom niet aan voor de installatie.

Installatie

De afzuigkap installeren (afzuiging):

1. Verwijder alle beschermende polyfilm van de afzuigkap en/of onderdelen.

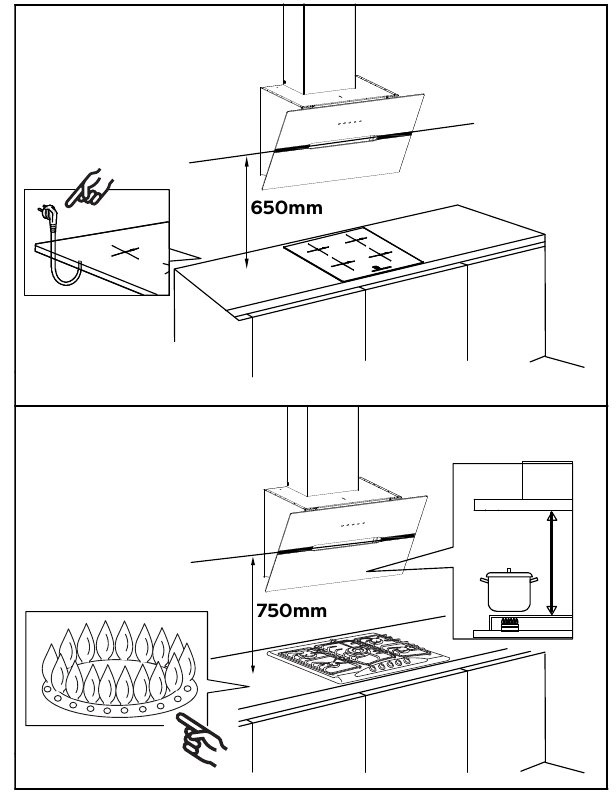

2. Aanbevolen installatiehoogte: 65 ~ 75 cm boven het kookoppervlak voor de beste afzuiging.
   • Vereiste hoogte boven gasfornuis: 750 mm;
   • Vereiste hoogte boven elektrische kookplaat: 650 mm.

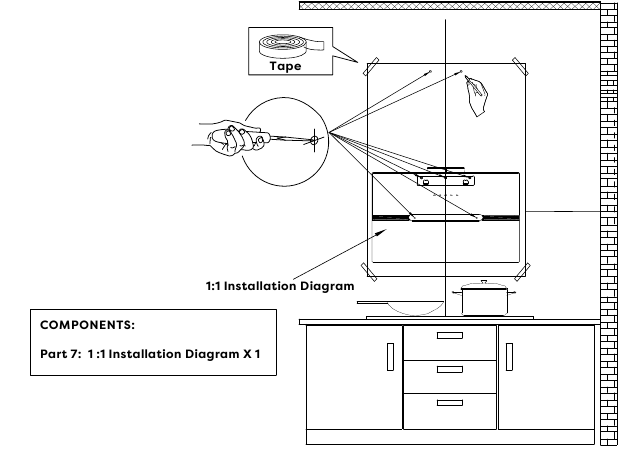

3. Gebruik eerst een potlood om de installatiepositie op de muur te markeren, gebruik vervolgens een meetlint om de hoogte van het fornuisoppervlak tot de afzuigkap (het middelpunt van het aluminium vetfilter) te meten en gebruik een waterpasliniaal om het niveau te behouden, gebruik vervolgens een potlood om een horizontale lijn langs het niveau te trekken.

4. Prik de 7 geperforeerde posities op het 1:1 installatiediagram, lijn vervolgens het middelpunt van het aluminium vetfilter op het installatiediagram uit met de horizontale lijn op de muur, plak vervolgens het installatiediagram op de muur en gebruik een potlood om de geperforeerde posities op de muur op de overeenkomstige posities te markeren.


5. Bepaal de maximale installatiehoogte van de schoorsteen aan de hand van het daadwerkelijke scenario en markeer de installatielocaties van de schoorsteen langs de middenlijn van het installatiediagram.

6. Verwijder het installatiediagram, boor de gaten die op de muur zijn gemarkeerd met een elektrische boormachine (8 mm boor) en hamer de plug in de muur.


7. Gebruik drie schroeven van 4*30 mm om de wandbeugel aan de muur te bevestigen.

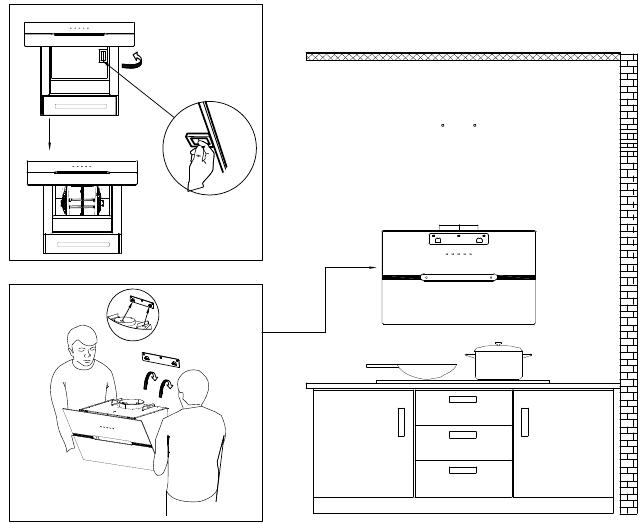

8. Verwijder het aluminium vetfilter en hang de afzuigkap aan de bijbehorende haak van de wandbeugel.


9. Gebruik een waterpasliniaal om te meten of de afzuigkap zich in een horizontaal niveau bevindt, en gebruik twee schroeven van 4*30 mm om in de veiligheidsgatpositie van de afzuigkap te vergrendelen (niet verplicht, afhankelijk van de wensen van de gebruiker om te kiezen of deze moet worden vergrendeld).


10. Scheur de tape van de luchtuitlaat.


OPMERKING:

• Zorg ervoor dat u de tape op de klep verwijdert en controleer of de klep vrij opent en sluit, anders maakt deze geluiden en trilt de afzuigkap.

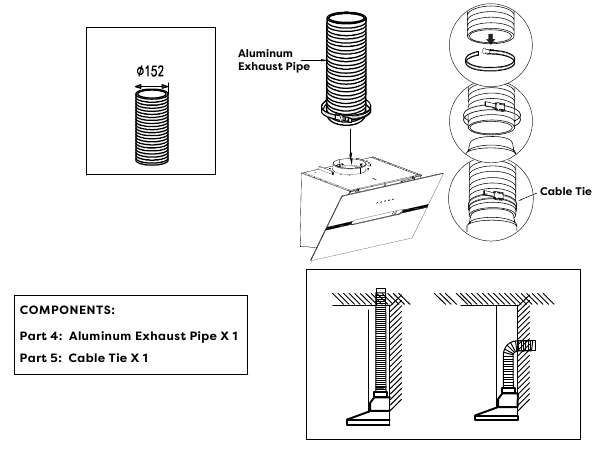

11. Installeer de aluminium uitlaatpijp in de luchtuitlaat en vergrendel deze met een kabelbinder; het andere uiteinde van de aluminium uitlaatpijp wordt omhoog getrokken naar buiten en vergrendeld met een kabelbinder (Opmerking: deze stap kan worden genegeerd als deze wordt gebruikt als recirculatiemodus met koolstoffilter).

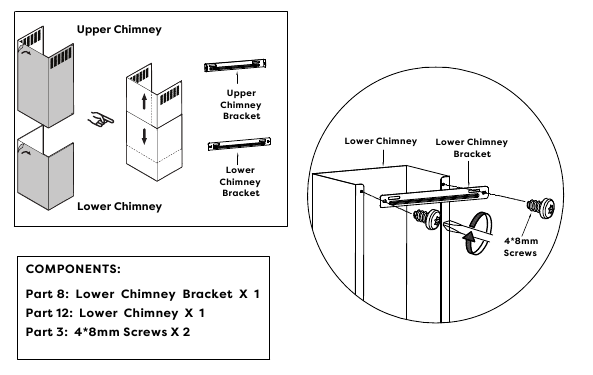

12. Gebruik twee schroeven van 4*8 mm om de onderste schoorsteenbeugel op de onderste schoorsteen te bevestigen.

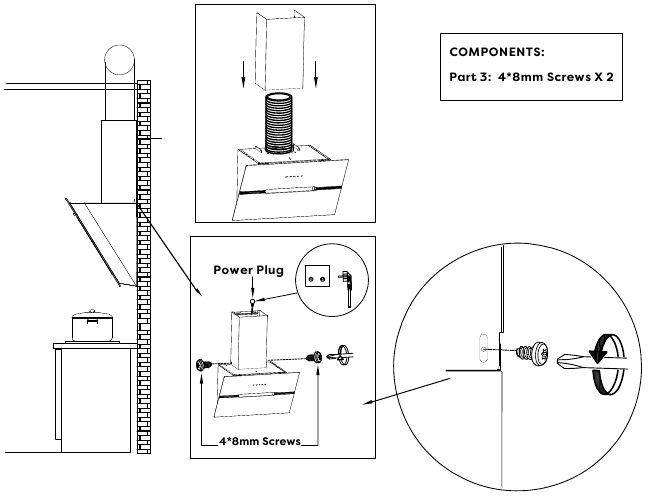

13. Plaats de onderste schoorsteen in de afzuigkap en bevestig deze aan het overeenkomstige positioneringsgat met twee schroeven van 4*8 mm. (Opmerking: het netsnoer moet door de schoorsteen gaan en de stroom aansluiten).

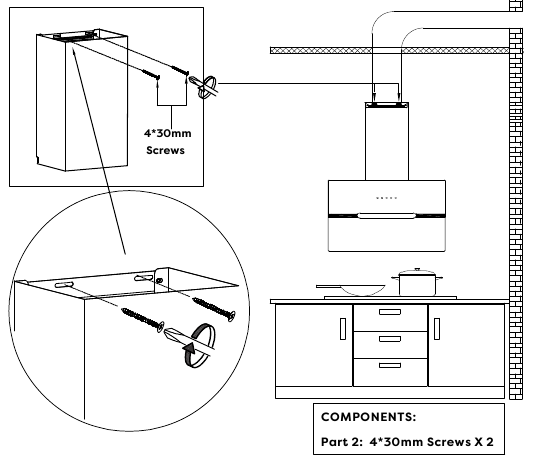

14. Gebruik twee schroeven van 4*30 mm om de onderste schoorsteenbeugel in de bijbehorende positioneringsgaten op de muur te vergrendelen.

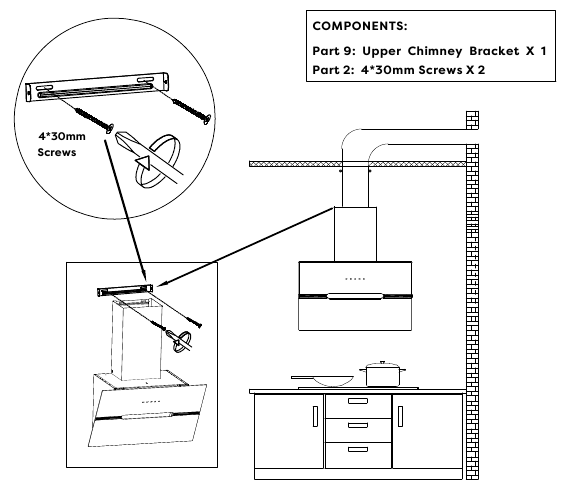

15. Gebruik twee schroeven van 4*30 mm om de bovenste schoorsteenbeugel aan de overeenkomstige positioneringsgaten op de muur te vergrendelen.


16. Plaats de bovenste schoorsteen in de onderste schoorsteen en trek deze vervolgens naar de hoogte van de bovenste schoorsteenbeugel.

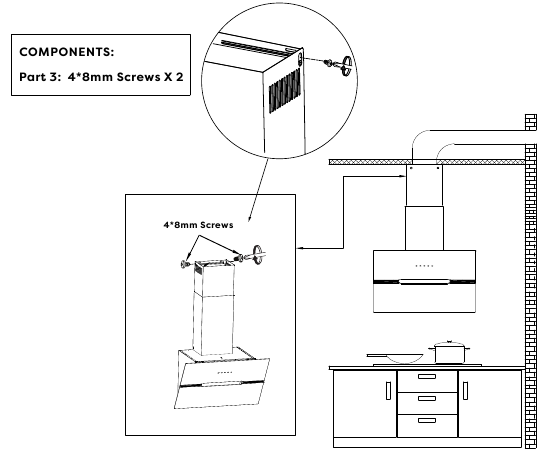

17. Gebruik twee schroeven van 4*8 mm om de bovenste schoorsteen op de bovenste schoorsteenbeugel te monteren.


18. Zet de ledlampen aan/uit en test of de functies goed werken.


Installatie koolstoffilter (recirculatie):

1. Het koolstoffilter kan worden gebruikt om geuren op te vangen. Om het koolstoffilter te installeren, moet eerst het vetfilter worden verwijderd. Druk op het slot en trek het naar beneden.


2. Plaats het koolstoffilter in het apparaat en draai het met de klok mee om het op zijn plaats te vergrendelen.

3. Als het koolstoffilter moet worden vervangen, draai het dan tegen de klok in.

OPMERKING:

• Zorg ervoor dat het koolstoffilter goed is vergrendeld.
• Wanneer het koolstoffilter is geïnstalleerd, wordt de zuigkracht van de afzuigkap verminderd.
• Het koolstoffilter moet om de 2-4 maanden worden vervangen, afhankelijk van de gebruiksomstandigheden.

Bediening

Zet uw afzuigkap altijd aan voordat u begint met koken om een luchtstroom in de keuken te creëren.
Laat de ventilator na het uitschakelen van de afzuigkap nog een paar minuten draaien om de lucht te zuiveren. Dit helpt om de hele keuken schoon en fris te houden.

Elektronische knop
Bedien de afzuigkap als volgt:

	Aan/uit-knop Druk 2 seconden om in te schakelen, druk 1 seconde om uit te schakelen.
	Knop voor snelheid verhogen Voor het verhogen van de ventilatorsnelheid.
	Knop voor snelheid verlagen Voor het verlagen van de ventilatorsnelheid.
	Lichtknop Eén keer drukken, LED-licht inschakelen op niveau 1, de tweede keer drukken, LED-licht inschakelen op niveau 2, helderheid verhogen; de derde keer drukken, LED-licht uitschakelen.
	Digitaal display Weergave ventilatorsnelheid: "1" voor lage snelheid, "2" voor gemiddelde snelheid, "3" voor hoge snelheid, "4" voor Booster-knop, directe toegang tot maximale zuigkracht, springt na 10 minuten naar snelheid 3. Snelle timer Houd [+] & [-] langer dan 1 seconde ingedrukt, het digitale display knippert en telt 5 minuten af, na 5 minuten worden de motor en het licht automatisch uitgeschakeld en klinkt er 1 seconde een zoemer.

Smart Life APP
Downloaden en installeren van de Smart Life APP

1. U moet een Android-telefoon of een iPhone gebruiken om deze APP te downloaden en te gebruiken.
2. Zoek naar "Smart Life" in de Google Play Store voor Android of de IOS App Store om de APP te downloaden en te installeren.




   Videohandleiding


Afzuigkap en Smart Life APP koppelen

1. Wanneer u zich voor de eerste keer aanmeldt bij de Smart Life APP, moet u een nieuw account aanmaken. Volg bij het aanmaken van een nieuw account de instructies van de app om u te registreren.
2. Als u al een account heeft, kunt u het bestaande account gebruiken om in te loggen.
3. Volg na het inloggen de onderstaande stappen om de afzuigkap aan te sluiten (de bedieningsprocedures van Android- en IOS-systemen zijn hetzelfde)

1. Open de Smart Life app, klik op Add Device (Apparaat toevoegen).


2. Kies keukenapparatuur in de menubalk aan de linkerkant.


3. Kies afzuigkap.

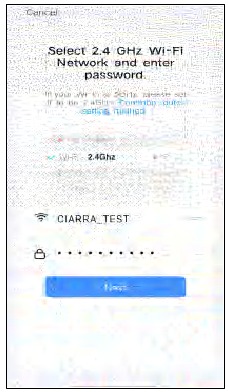

4. Verbind uw huis-wifi en voer het wachtwoord in, klik vervolgens op Confirm (Bevestigen).


5. Klik op "Next" (Volgende) om naar de volgende stap te gaan.

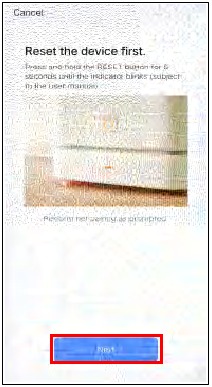

6. Druk 5 seconden op de "Light" (Licht) button, u hoort een pieptoon en alle knoplichten knipperen, ga naar de wifi-koppelingsmodus.

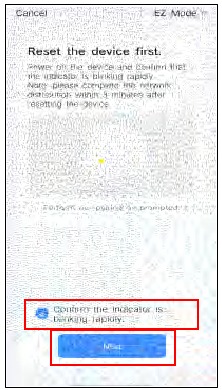

7. Klik op "Confirm the indicator is blinking rapidly" (Bevestig dat de indicator snel knippert) en klik op "Next" (Volgende).

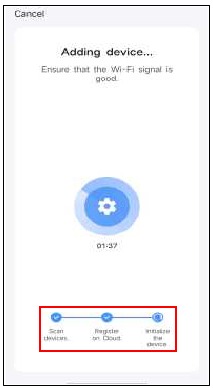

8. Adding device... (Apparaat toevoegen...)


9. Wanneer u deze interface ziet, betekent dit dat u uw apparaat succesvol heeft aangesloten.

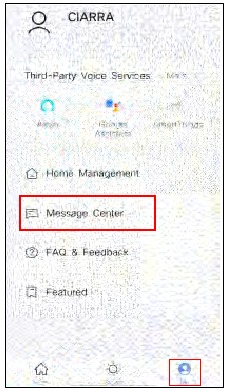

10. Klik op "Me" (Mij) en selecteer "Message Center" (Berichtencentrum).

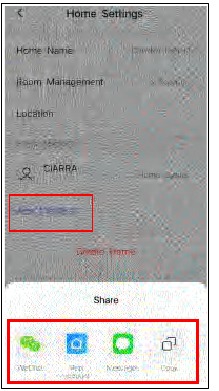

11. U kunt in dit gebied een huis creëren of lid worden van een huis. Klik op "my family management" (mijn gezinsbeheer).


12. Selecteer "Add members" (Leden toevoegen) en deel met leden, nadat leden succesvol lid zijn geworden van hetzelfde gezin, kunnen ze "Cooker Hood" op afstand bedienen via wifi.


Over de bedieningsinterface:

	ON/Off Button (Aan/uit-knop)
	Light Button (Lichtknop) Wanneer de lichten uit zijn, drukt u eenmaal om de lichten AAN te zetten. Druk nogmaals op deze knop om de lichten UIT te zetten.
	Fan Speed Button (Ventilatorsnelheidsknop) U kunt de bijbehorende standen van 1-2-3-P op de afzuigkap bedienen.
	Quick Delay Setting (Snelle vertragingsinstelling) Wanneer de afzuigkap werkt, kunt u de vertragingstimer instellen via de vertragingsfunctie. Druk op deze knop, de afzuigkap stopt na 5 minuten met werken.

Reiniging en onderhoud

Het juiste onderhoud van de afzuigkap zorgt voor de juiste prestaties van het apparaat. Koppel voor het reinigen van het apparaat de afzuigkap los van de stroomvoorziening.

VETFILTERS
De vetfilters moeten regelmatig worden gereinigd. Kan in de vaatwasser worden gereinigd onder hoge temperatuur zonder gebruik van reinigingsmiddel.

KOOLSTOFFILTER
Het koolstoffilter moet elke 2-4 maanden worden vervangen, afhankelijk van de gebruiksomstandigheden. Vervang vaker als uw kookstijl veel vet produceert, zoals bij roerbakken. Deze filters zijn niet wasbaar en kunnen niet worden hergebruikt. Raadpleeg de installatie-instructies die bij een koolstoffilter zijn inbegrepen.

ROESTVRIJSTALEN REINIGING
Wel:

• Reinig het regelmatig met een doek of vod gedrenkt in warm water en milde zeep of vloeibaar afwasmiddel.
• U kunt ook een gespecialiseerde huishoudelijke roestvrijstaalreiniger gebruiken.

Niet:

• Gebruik geen staal- of roestvrijstaalwol of andere schrapers om hardnekkig vuil te verwijderen.
• Gebruik geen agressieve of schurende reinigingsmiddelen.
• Laat geen pleisterstof of andere bouwresten de afzuigkap bereiken. Bedek tijdens de bouw/renovatie de afzuigkap om ervoor te zorgen dat er geen stof aan het roestvrijstalen oppervlak blijft kleven.

Vermijd bij het kiezen van een reinigingsmiddel:

• Reinigingsmiddelen die bleekmiddel bevatten, tasten roestvrij staal aan.
• Producten die chloride, fluoride, jodium, bromide bevatten, tasten oppervlakken snel aan.
• Brandbare producten die worden gebruikt voor het reinigen, zoals aceton, alcohol, ether, benzol, enz., zijn zeer explosief en mogen nooit in de buurt van een fornuis worden gebruikt.

GELAKTE AFWERKING REINIGEN:
Alleen reinigen met warm water en een mild reinigingsmiddel. Als er verkleuring optreedt, gebruik dan een afwerkingspoets, zoals autopoets. (Gebruik GEEN ruwe schurende reiniger of porseleinreiniger.)

LED-VERVANGING

• Rechthoekige LED-lamp:


Zorg ervoor dat u de stroom uitschakelt voor het reinigen of repareren en vervangen van accessoires, om elektrische schokken, schade aan het menselijk lichaam en zelfs levensgevaar te voorkomen!

1. Schakel de afzuigkap uit en trek de stekker uit het stopcontact. Maak het vetfilter los zodat u de LED-lamp kunt vervangen.


2. Duw de LED-lamphouder met de hand uit de kast of gebruik een schroevendraaier om de LED-lamp rond de randen op te wrikken, trek de LED-lamp en de draad samen uit de sleuf.

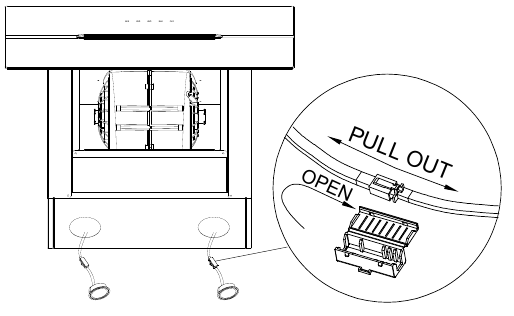

3. Open de stroombeschermingskap, trek de stekker eruit en vervang het bijbehorende model van de LED-lamp.

4. Schakel de stroom in en test alle ventilator- en lichtfuncties om er zeker van te zijn dat ze correct werken. Steek de nieuwe LED-lamp voorzichtig in de lamphouder en zorg ervoor dat u op de groeven op het verlichtingspaneel richt tijdens de installatie. Duw de LED-lamp naar binnen totdat deze gelijk ligt met het lichtpaneel.

5. Plaats het vetfilter terug, u kunt weer aan de slag.


Probleemoplossing

Als het probleem aanhoudt na de bovenstaande controles, neem dan contact op met het CIARRA Customer Care Centre voor hulp.

Veiligheid

OM HET RISICO OP BRAND, ELEKTRISCHE SCHOK OF PERSOONLIJK LETSEL TE VERMINDEREN, NEEM DE VOLGENDE INSTRUCTIES IN ACHT:

• Gebruik dit apparaat alleen op de manier die door de fabrikant is bedoeld. Neem bij vragen contact op met de fabrikant op het adres of telefoonnummer dat in de garantie staat vermeld.
• Voordat u het apparaat onderhoudt of reinigt, moet u de afzuigkap loskoppelen van de stroomvoorziening.
• Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale vermogens, of gebrek aan ervaring en kennis, tenzij ze onder toezicht staan of instructies hebben gekregen over het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid.
• Installatiewerkzaamheden en elektrische bedrading moeten worden uitgevoerd door een gekwalificeerd persoon/personen in overeenstemming met alle toepasselijke codes en normen, inclusief brandwerende constructie.
• Er is voldoende lucht nodig voor een goede verbranding en afvoer van gassen via het rookkanaal van brandstofverbrandingsapparatuur om terugslag te voorkomen.
• Beschadig bij het zagen of boren in een muur of plafond geen elektrische bedrading en andere verborgen leidingen.
• Afzuigventilatoren moeten altijd naar buiten worden afgevoerd.
• Zorg ervoor dat de eisen van de plaatselijke autoriteiten met betrekking tot de afvoer van afvoerlucht worden nageleefd.
• Dit apparaat moet geaard zijn.
• Wanneer toepasselijke lokale voorschriften strengere installatie- en/of certificeringseisen omvatten, prevaleren de bovengenoemde eisen op die van dit document en de installateur stemt ermee in deze op eigen kosten na te leven.
• Reinig de afzuigkap regelmatig. Er mag geen vet zich ophopen op ventilatoren, filters of in afvoerkanalen.

Het niet installeren van de schroeven of het bevestigingsmiddel in overeenstemming met deze instructies kan leiden tot elektrische gevaren.

OM HET RISICO OP PERSOONLIJK LETSEL IN GEVAL VAN EEN VETBRAND OP EEN KOOKPLAAT TE VERMINDEREN, NEEM DE VOLGENDE INSTRUCTIES IN ACHT*:

1. DOOF VLAMMEN met een goed sluitend deksel, bakplaat of metalen bak, en zet vervolgens de brander uit. WEES VOORZICHTIG OM BRANDWONDEN TE VOORKOMEN. ALS DE VLAMMEN NIET ONMIDDELLIJK UITGAAN, EVACUEER DAN EN BEL DE BRANDWEER.
2. PAK NOOIT EEN VLAMMENDE PAN OP — U kunt verbranden.
3. GEBRUIK GEEN WATER, inclusief natte vaatdoeken of handdoeken — Dit kan een gewelddadige stoomexplosie veroorzaken.
4. Gebruik een blusser ALLEEN als:
   1. U een Klasse ABC-blusser bezit en u weet hoe u deze moet bedienen.
   2. Het vuur klein is en zich bevindt in het gebied waar het is ontstaan.
   3. De brandweer is gebeld.
   4. U het vuur kunt bestrijden met uw rug naar een uitgang.

• Alleen voor gebruik binnenshuis.
• Alleen voor algemeen ventilatiegebruik. Niet gebruiken om gevaarlijke of explosieve materialen en dampen af te voeren.
• Om schade aan de motorlagers en een lawaaierig en/of onevenwichtig ventilatorblad te voorkomen, moet u spuitnevel van gipsplaten, bouwstof, enz. van de afzuigkap verwijderd houden.
• De motor van uw afzuigkap heeft een thermische overbelasting die de motor automatisch uitschakelt als deze oververhit raakt. De motor start opnieuw wanneer deze is afgekoeld. Als de motor blijft uitschakelen en opnieuw opstarten, laat de afzuigkap dan onderhouden.
• Volg altijd de vereisten van de fabrikant van de kookapparatuur met betrekking tot de ventilatiebehoeften.
• Om het risico op brand te verminderen en de lucht op de juiste manier af te voeren, moet u de lucht naar buiten afvoeren — Voer de lucht niet af naar ruimtes in muren of plafonds, of naar zolders, kruipruimtes of garages.
• Het wordt aanbevolen om bij het installeren, onderhouden of reinigen van het apparaat een veiligheidsbril en handschoenen te dragen.
• Lees het specificatielabel op het product voor meer informatie en vereisten.

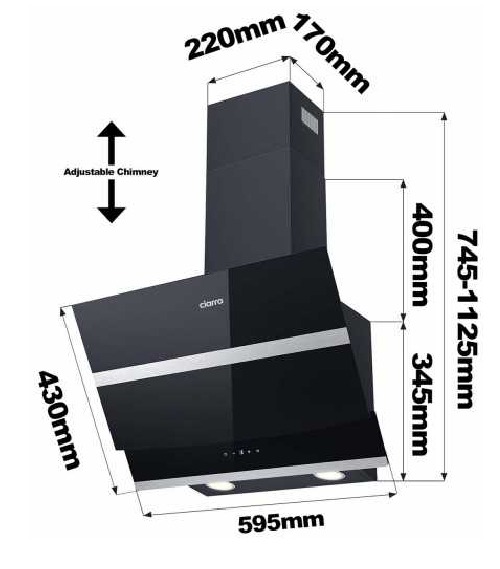

Specificaties

CBCB6736N
CBCW6736N
