Sonoff ZBMINIR2 handleiding

Inleiding

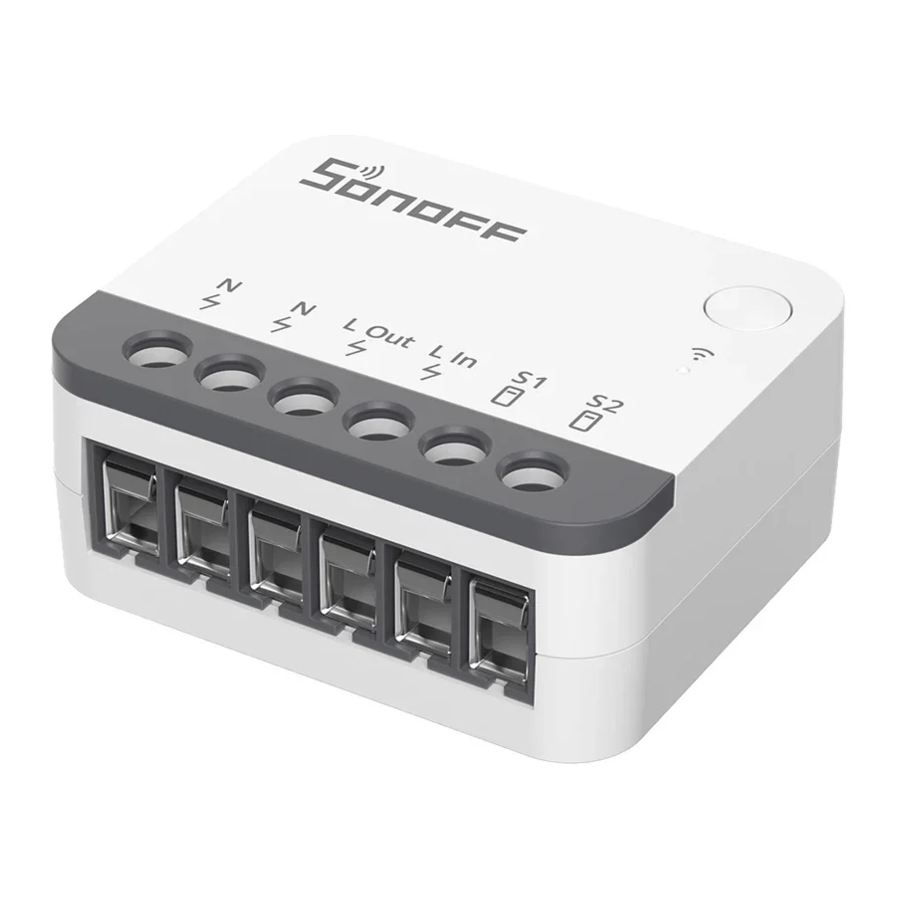

Dit is een extreem compacte Zigbee 3.0 enkelkanaals schakelaar met nuldraad, die in een inbouwdoos kan worden geïnstalleerd en een maximale belasting van 10A ondersteunt, waardoor gewone schakelaars slim worden. Het ondersteunt een repeaterfunctie om de Zigbee-communicatiekwaliteit eenvoudig te verbeteren en kan ook worden gekoppeld aan andere apparaten in slimme scenario's om uw domotica te realiseren.

Kenmerken

• Afstandsbediening
• Timerplanning
• Spraakbesturing
• Slimme scène
• Stroom-aan-status
• Inching-modus
• Relaisfunctie
• Groepsbesturing

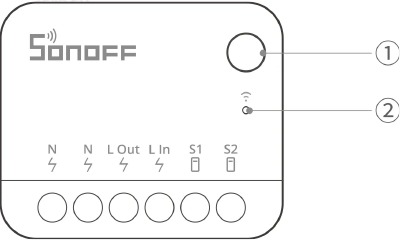

Onderdelenbeschrijving

1. Knop
   • Eén keer drukken: Schakel het slimme apparaat in/uit.
   • 5 seconden ingedrukt houden: Apparaat gaat naar de koppelmodus. (Koppeltijd 10 minuten)
   • Drie keer achter elkaar klikken: Schakel het externe schakelaartype.
2. LED-indicator (Groen)
   • Langzaam knipperen gedurende 180 seconden: Eerste keer inschakelen/Apparaat bevindt zich in de koppelmodus.
   • Continu branden: Normale verbinding met de gateway.
   • Langzaam knipperen: Het apparaat bevindt zich in de koppelmodus.
   • Snel knipperen: Abnormale verbinding met de gateway.
   • Knippert drie keer snel: Schakel het trigger-type van de externe schakelaar.

Compatibele stemassistenten

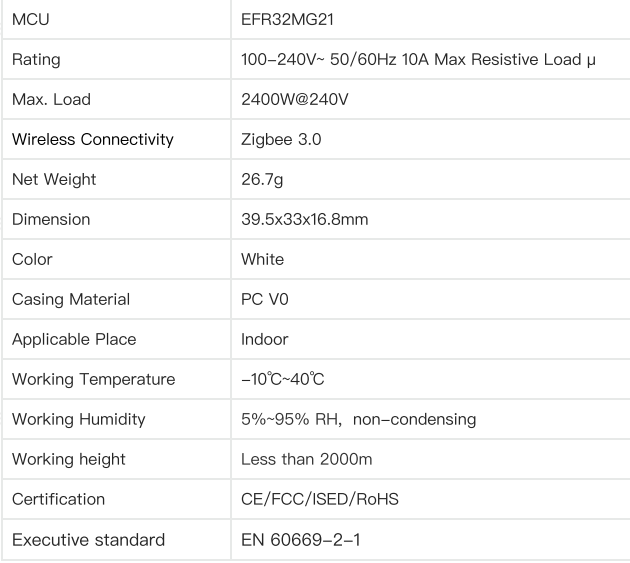

Specificatie

*Dit product is alleen geschikt voor veilig gebruik op hoogtes onder 2000 meter.

Installatie

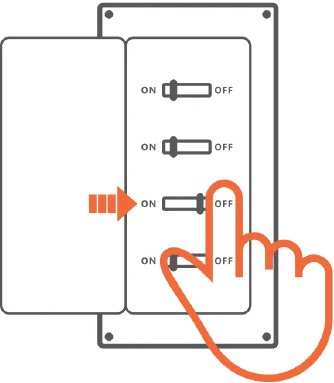

1. Uitschakelen


   Installeer en onderhoud het apparaat door een professionele elektricien. Om het risico op elektrische schokken te vermijden, mag u geen enkele verbinding maken of contact opnemen met de aansluitklem terwijl het apparaat is ingeschakeld!

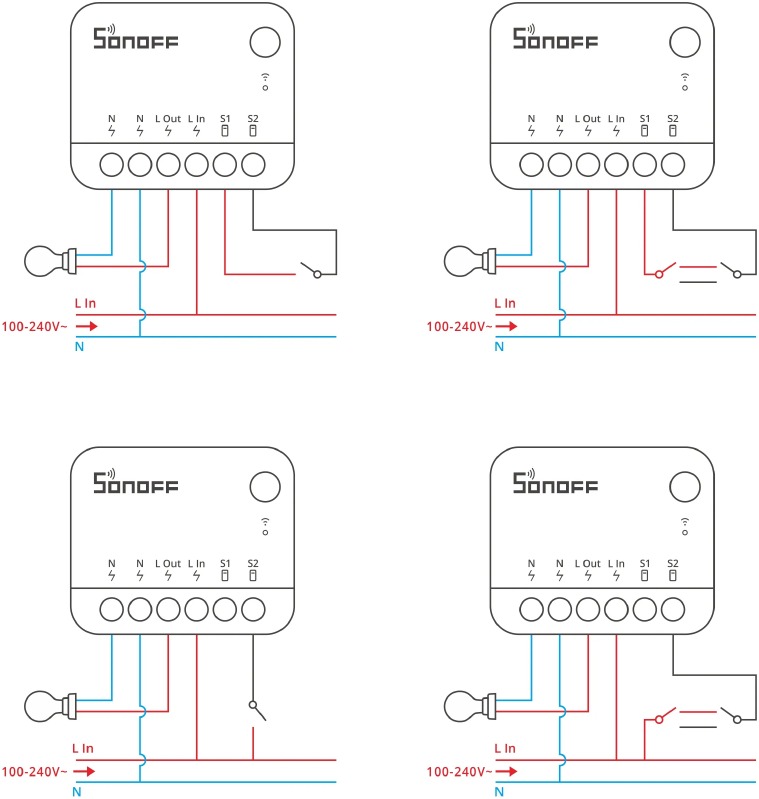

2. Bedradingsinstructie

   1. Het is verboden om de S1- en S2-aansluitingen aan te sluiten op de nuldraad of de aarddraad, om schade aan de apparatuur en gevaar te voorkomen.
   2. Zorg ervoor dat alle draden correct zijn aangesloten.
   3. Ondersteunde schakelaars zijn tuimelschakelaars en drukknoppen en de fabrieksinstelling is het ondersteunen van tuimelschakelaars.

Methode om het schakelaartype te wijzigen: druk 3 keer kort op de knop totdat de groene indicator 3 keer snel knippert, nu wijzigt u het schakelaartype met succes.

Apparaat toevoegen

1. Download de eWeLink-app

   & Voeg SONOFF Zigbee Gateway toe
   Download de "eWeLink" App uit de Google Play Store


   of Apple App Store


2. Scan de QR-code om het apparaat toe te voegen.
   1. Ga naar "Scan"

   2. Scan de QR-code op het apparaat

   3. Selecteer "Add Device" (Apparaat toevoegen)

   4. Schakel het apparaat in

   5. Houd de knop 5 seconden ingedrukt

   6. De LED-indicator knippert langzaam gedurende 180 seconden

   7. Selecteer Zigbee-gateway

   8. Wacht tot het toevoegen is voltooid


Overeenkomende gateways

Aanbevolen SONOFF gateway-modellen: ZBBridge-P, NSPanel Pro, iHost, ZBBridge-U Andere compatibele SONOFF gateway-modellen: ZBDongle-P, ZBDongle-E

Compatibele gateways van derden:
Amazon Gateway Model: Echo Plus 2nd, Echo Show 2nd, Echo 4th Gen
Samsung Gateway Model: SmartThings hub V3

*Andere gateways die het draadloze ZigBee3.0-protocol ondersteunen. Gedetailleerde informatie is in overeenstemming met het uiteindelijke product.

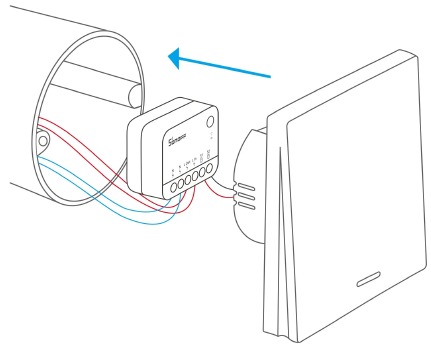

Installeer de MINI Extreme in de inbouwdoos

Fabrieksreset

Trigger-voorwaarden (aan één van de voorwaarden is voldaan)

• Houd de apparaatknop 5 seconden ingedrukt.
• Druk 10 keer snel op de externe schakelaar (met uitzondering van het type externe schakelaar worden alle andere instellingen teruggezet naar de fabrieksinstellingen).
• Verwijder het apparaat op eWeLink.

Om de veiligheid van uw elektrische installatie te waarborgen, is het essentieel dat er een miniatuurstroomonderbreker (MCB) of een aardlekschakelaar met integrale overstroombeveiliging (RCBO) met een elektrisch vermogen van 10A is geïnstalleerd vóór de ZBMINIR2.

Referenties

• Google Play
• App Store - Apple

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Sonoff ZBMINIR2 handleiding
