Sonoff BASICR4 Handleiding

Inleiding

Een slimme wifi-schakelaar met APP-afstandsbediening, spraakbesturing, timer en andere functies. U kunt uw huishoudelijke apparaten altijd en overal bedienen en ook diverse slimme scènes creëren om uw leven gemakkelijker te maken.

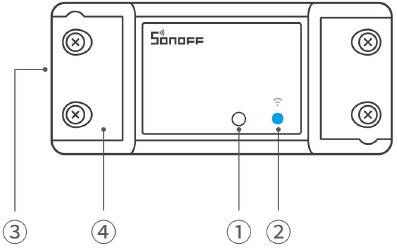

1. Knop
   Enkele keer drukken: De aan/uit-status van de relaiscontacten wijzigen
   Lang indrukken gedurende 5 seconden: Activeer de koppelmodus
2. Wi-Fi LED-indicator (Blauw)
   • Knippert twee keer kort en één keer lang: Apparaat bevindt zich in de koppelmodus.
   • Blijft branden: Online
   • Knippert één keer: Offline
   • Knippert twee keer: LAN
   • Knippert drie keer: OTA
   • Blijft knipperen: Oververhittingsbeveiliging
3. Bedradingspoorten
4. Beschermkap

Compatibele spraakassistenten

Specificatie

Installatie

1. Uitschakelen

   * Laat het apparaat installeren en onderhouden door een professionele elektricien. Om het risico op elektrische schokken te vermijden, mag u geen aansluitingen bedienen of de aansluitklem aanraken terwijl het apparaat is ingeschakeld!

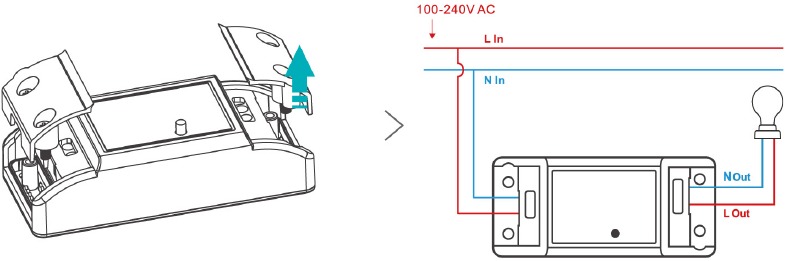

2. Bedradingsinstructie
   Om de veiligheid van uw elektrische installatie te waarborgen, is het essentieel dat er een miniatuurstroomonderbreker (MCB) of een aardlekschakelaar (RCBO) met een elektrische waarde van 10 A vóór de BASICR4 is geïnstalleerd.
   Bedrading: uitsluitend 16-18AWG SOL/STR koperen geleider, Aandraaimoment: 3,5 lb-in

   • Zorg ervoor dat alle draden correct zijn aangesloten.

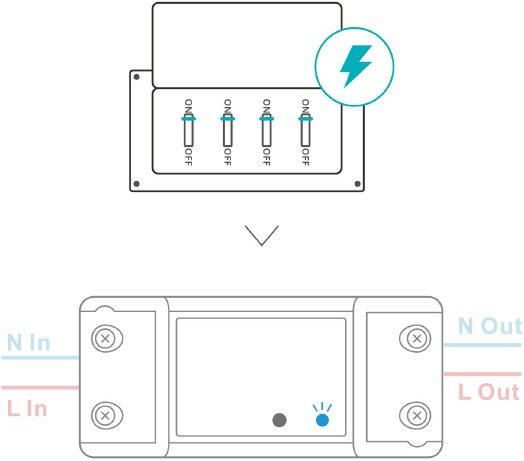

3. Inschakelen
   Na het inschakelen gaat het apparaat standaard bij het eerste gebruik naar de koppelmodus en knippert de LED-indicator in een cyclus van twee keer kort en één keer lang.

   * Het apparaat verlaat de koppelmodus als het niet binnen 10 minuten is gekoppeld. Als u deze modus opnieuw wilt activeren, houdt u de knop 5 seconden lang ingedrukt totdat de LED-indicator in een cyclus van twee keer kort en één keer lang knippert en laat u de knop los.

Apparaat toevoegen

1. Download de eWeLink-app
   Download de "eWeLink" (eWeLink) App in de Google Play Store of Apple App Store.


2. Apparaat toevoegen

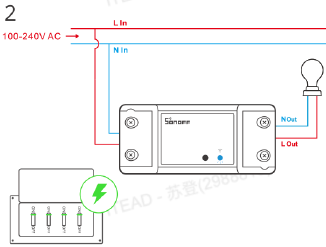

   Volg de bedradingsinstructies om de draden aan te sluiten (zorg ervoor dat de stroom van tevoren is uitgeschakeld en raadpleeg indien nodig een elektricien)

   Schakel het apparaat in

   Ga naar "Scan" (Scannen)

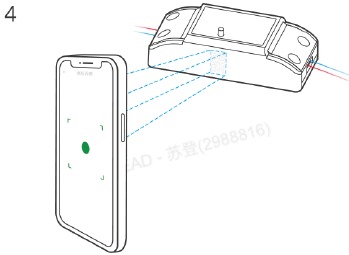

   Scan de BASICR4 QR-code op de behuizing van het apparaat

   Selecteer "Add Device" (Apparaat toevoegen)

   Houd de knop 5 seconden ingedrukt

   Controleer de knipperstatus van de wifi-LED-indicator
   (Twee keer kort en één keer lang)

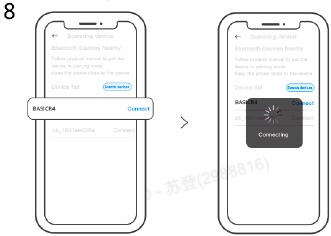

   Zoek naar het apparaat en begin met verbinden

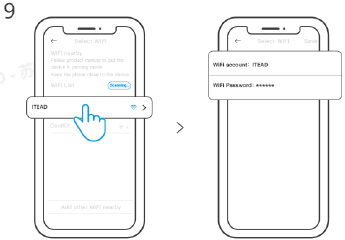

   Selecteer het "Wi-Fi" (Wi-Fi)-netwerk en voer het wachtwoord in.

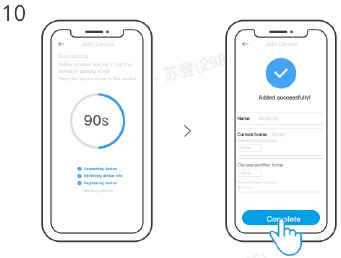

   Apparaat "Added completely" (Volledig toegevoegd).


Installatie en gebruik

1. Plat leggen voor gebruik
2. Gebruik van bevestigingsschroef
   1. Schroef de onderste kap op de muur

   2. Sluit de bovenste kap

   3. Zet de beschermkap vast met schroeven


Apparaatfunctie

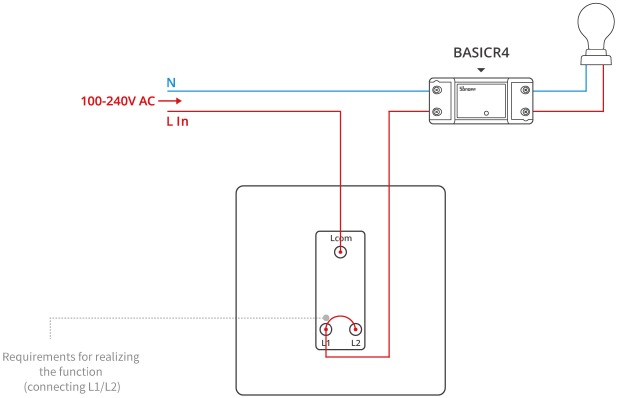

1. Magische schakelaarmodus
   Nadat de L1 en L2 van de schakelaaraansluitingen via de draden zijn kortgesloten, kan het apparaat nog steeds online zijn en via de APP worden bediend nadat de gebruikers de wandschakelaar omdraaien om het licht uit/aan te zetten.

   • Voeg een draad toe om L1 op L2 aan te sluiten op de wandschakelaar volgens de handleiding, en het apparaat blijft online, zelfs wanneer u het via de wandschakelaar uitschakelt nadat "Magic Switch Mode" (Magische schakelaarmodus) is ingeschakeld.
   • De "Power-on State" (Inschakelstatus) wordt automatisch ingesteld op OFF, om de "Magic Switch Mode" (Magische schakelaarmodus) functioneel te maken wanneer deze is ingeschakeld.
   • De "Magic Switch Mode" (Magische schakelaarmodus) wordt automatisch uitgeschakeld na uw aanpassing aan de "Power-on State" (Inschakelstatus).

Opmerking: Alleen compatibel met gangbare merken dubbelpolige tuimelschakelaars. De achterlicht moet compatibel zijn met gangbare merken LED-, spaarlampen en gloeilampen variërend van 3W tot 100W.
* Deze functie is ook van toepassing op lampen met dubbele bediening

2. Hulpmatige bescherming tegen oververhitting
   Met de ingebouwde temperatuursensor van het product kan de maximale real-time temperatuur van het hele product worden gedetecteerd en gespeculeerd, waardoor wordt voorkomen dat het product vervormt, smelt, vlam vat of spanningvoerende apparaten blootlegt in geval van overtemperatuur.
   Het apparaat schakelt automatisch de belasting uit wanneer het te heet wordt. Om de oververhittingsbeveiligingsmodus te verlaten, drukt u gewoon op de knop op het apparaat nadat u hebt bevestigd dat de belasting normaal functioneert zonder interne kortsluiting, overmatig vermogen of lekkage.
   * Houd er rekening mee dat deze functie alleen dient als hulpbescherming en niet kan worden gebruikt in plaats van een stroomonderbreker.

Apparaatnetwerk wijzigen

Wijzig het netwerk van het apparaat via "Wi-Fi Settings" (Wifi-instellingen) op de pagina "Device Settings" (Apparaatinstellingen) in de eWeLink-app.

Fabrieksreset

Reset het apparaat naar de fabrieksinstellingen via "Delete device" (Apparaat verwijderen) in de eWeLink-app.

FAQ

Kan geen wifi-apparaten koppelen met de eWeLink-app

1. Zorg ervoor dat het apparaat zich in de koppelmodus bevindt.
   Het apparaat verlaat automatisch de koppelmodus als het niet binnen 10 minuten is gekoppeld.
2. Schakel de locatieservice in en sta toegang tot de locatietoestemming toe.
   Schakel voordat u verbinding maakt met het wifi-netwerk de locatieservice in en sta toegang tot de locatietoestemming toe. Locatie-informatie-toestemming wordt gebruikt om wifi-lijstinformatie te verkrijgen, als u de locatieservice "uitschakelt", kan het apparaat niet worden gekoppeld.
3. Zorg ervoor dat uw wifi werkt op de 2,4 GHz-band.
4. Zorg ervoor dat u de wifi-SSID en het wachtwoord correct invoert zonder speciale tekens. Een onjuist wachtwoord is een veelvoorkomende oorzaak van koppelingsfouten.
5. Om een goede signaaloverdracht tijdens het koppelen te garanderen, plaatst u het apparaat dicht bij de router.

De LED-indicator knippert twee keer herhaaldelijk, wat betekent dat de server geen verbinding kan maken.

1. Zorg ervoor dat het netwerk normaal is. Controleer of het internet goed werkt door uw telefoon of pc aan te sluiten. Als de verbinding mislukt, controleer dan de beschikbaarheid van de internetverbinding.
2. Controleer het maximale aantal apparaten dat op uw router kan worden aangesloten. Als uw router een lage capaciteit heeft en het aantal erop aangesloten apparaten het maximum overschrijdt, verwijder dan enkele apparaten of gebruik een router met een hogere capaciteit.

Als de bovenstaande methoden niet helpen om het probleem op te lossen, dient u uw probleem in bij "Help & Feedback" (Help en feedback) in de eWeLink-app

Wifi-apparaten zijn "offline"

1. Apparaten kunnen geen verbinding maken met de router.
2. Het verkeerde wifi-SSID en wachtwoord ingevoerd.
3. Wifi-SSID en wachtwoord bevatten speciale tekens, bijvoorbeeld, ons systeem kan geen Hebreeuwse en Arabische tekens herkennen, waardoor wifi-verbindingen mislukken.
4. Lage capaciteit van de router.
5. Het wifi-signaal is zwak. De router en de apparaten staan te ver uit elkaar, of er is een obstakel tussen de router en het apparaat, waardoor het signaal niet kan worden verzonden.

Fabrikant: Shenzhen Sonoff Technologies Co., Ltd.
Adres: 3F & 6F, Bldg A, No. 663, Bulong Rd, Shenzhen, Guangdong, China
Postcode: 518000
Service-e-mail: support@itead.cc
Website: sonoff.tech
