Sonoff ZBMINI-L Handleiding

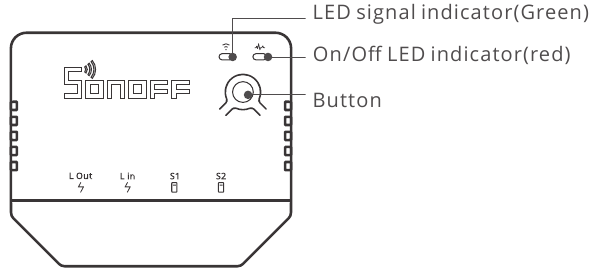

Productintroductie

Het gewicht van het apparaat is minder dan 1 kg. De installatiehoogte van minder dan 2 m wordt aanbevolen.

Instructie voor de status van de led-indicator

Functies

Met SONOFF Zigbee 3.0 Smart Switch (geen nuldraad vereist) kunt u op afstand bedienen, aan/uit plannen en slimme scènes instellen om andere apparaten te activeren, enz. door de Zigbee-hub aan te sluiten.

Bovenstaande functies worden bepaald door de aangesloten ZigBee-hub.

Uitschakelen

Laat het apparaat installeren en onderhouden door een professionele elektricien. Om het risico op elektrische schokken te vermijden, mag u geen enkele aansluiting bedienen of de terminalconnector aanraken terwijl het apparaat is ingeschakeld!

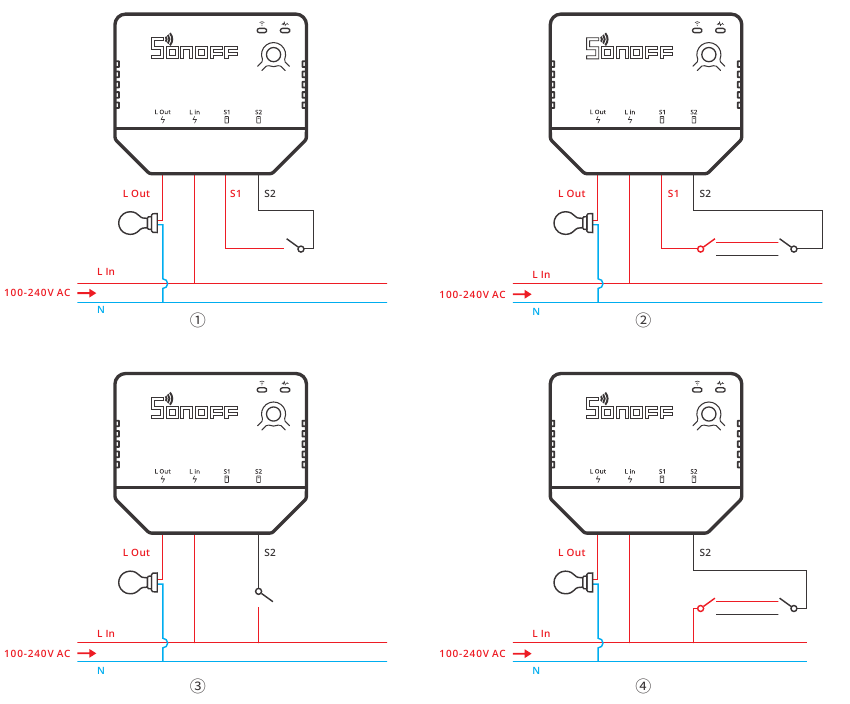

Bedradingsinstructie

Zorg er bij de bovenstaande bedradingsmethoden voor dat de L-aansluiting correct is bedraad en van stroom wordt voorzien, anders werkt het apparaat niet normaal.
Ondersteunde schakelaars zijn een tuimelschakelaar en een drukknop en de fabrieksinstelling is ondersteuning voor een tuimelschakelaar.
Methode om het schakelaartype te wijzigen: Druk 3 keer kort op de knop, waarna de rode led-indicator 3 keer snel knippert om aan te geven dat de schakelaarmodus succesvol is gewijzigd.
Zorg ervoor dat alle draden correct zijn aangesloten.

Bedieningsinstructie

Koppelen met eWeLink-app

1. Download de eWeLink-app



   Android™ & iOS

2. Koppel SONOFF ZB Bridge aan uw eWeLink-account
3. Inschakelen
   Na het inschakelen gaat het apparaat standaard naar de koppelingsmodus tijdens het eerste gebruik en de Zigbee-led-signaalindicator zal "langzaam knipperen".
   Het apparaat verlaat de koppelingsmodus als het niet binnen 3 minuten is gekoppeld. Als u het opnieuw wilt openen, houdt u de knop van het apparaat 5 seconden lang ingedrukt totdat de Zigbee-signaalindicator "langzaam knippert" en laat u deze vervolgens los.

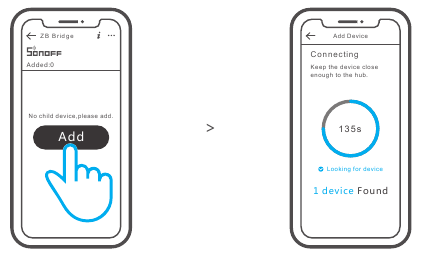

4. Voeg ZBMINI-L toe aan de ZB Bridge
   Open de eWeLink-app, tik op het pictogram "Add" (Toevoegen) op de ZB Bridge-interface en wacht vervolgens tot de subapparaten worden gezocht en toegevoegd.
   Als het toevoegen is mislukt, verplaatst u het subapparaat dichter bij de Bridge en probeert u het opnieuw.


Koppelen met Amazon Echo

1. Download de nieuwste Amazon Alexa-app en koppel deze met Amazon Echo met ingebouwde Zigbee-hub.
2. Schakel ZBMINI-L in, waarna het standaard in de koppelingsmodus gaat en de Zigbee-led-signaalindicator "langzaam knippert".

3. Vraag de Alexa Echo om de apparaten automatisch te ontdekken door te zeggen "Alexa, discover my devices" (Alexa, ontdek mijn apparaten).

Het apparaat verlaat de koppelingsmodus als het niet binnen 3 minuten is gekoppeld. Als u het opnieuw wilt openen, houdt u de knop van het apparaat 5 seconden lang ingedrukt totdat de Zigbee-signaalindicator "langzaam knippert" en laat u deze vervolgens los.
Als het toevoegen is mislukt, verplaatst u het subapparaat dichter bij de Bridge en probeert u het opnieuw.

Meer aanbevolen app en hub

SmartThings
Naast SONOFF ZB Bridge wordt dit apparaat ook ondersteund: Samsung SmartThings hub.

Instructie voor het toevoegen van de gateway:

1. Raadpleeg de gebruikershandleiding van de gateway om de bijbehorende APP te downloaden en te laten koppelen.
2. Zet de ZBMINI-L in de koppelingsmodus
3. Voeg ZBMINI-L toe volgens de prompt van APP. Selecteer eWeLink of SONOFF bij het toevoegen.

Als het toevoegen is mislukt, verplaatst u het subapparaat dichter bij de Bridge en probeert u het opnieuw.

Specificaties

Niet ondersteund voor gebruik met andere inductieve belastingen, zoals een ventilator.

Fabrieksreset

Zet het apparaat terug naar de fabrieksinstellingen op een van de volgende manieren (het apparaat gaat automatisch naar de koppelingsmodus na het resetten)

1. Druk 10 keer achter elkaar op de aangesloten externe schakelaar, waarna het apparaat automatisch 3 keer in- en uitschakelt om aan te geven dat de instelling succesvol is.
2. Houd het apparaat 5 seconden lang ingedrukt.
3. Verwijder het subapparaat in de eWeLink-app

Ondersteunde spraakassistent

Referenties

• App Store - Apple
• Google Play

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Sonoff ZBMINI-L Handleiding
