Sonoff MINIR4M Handleiding

Inleiding

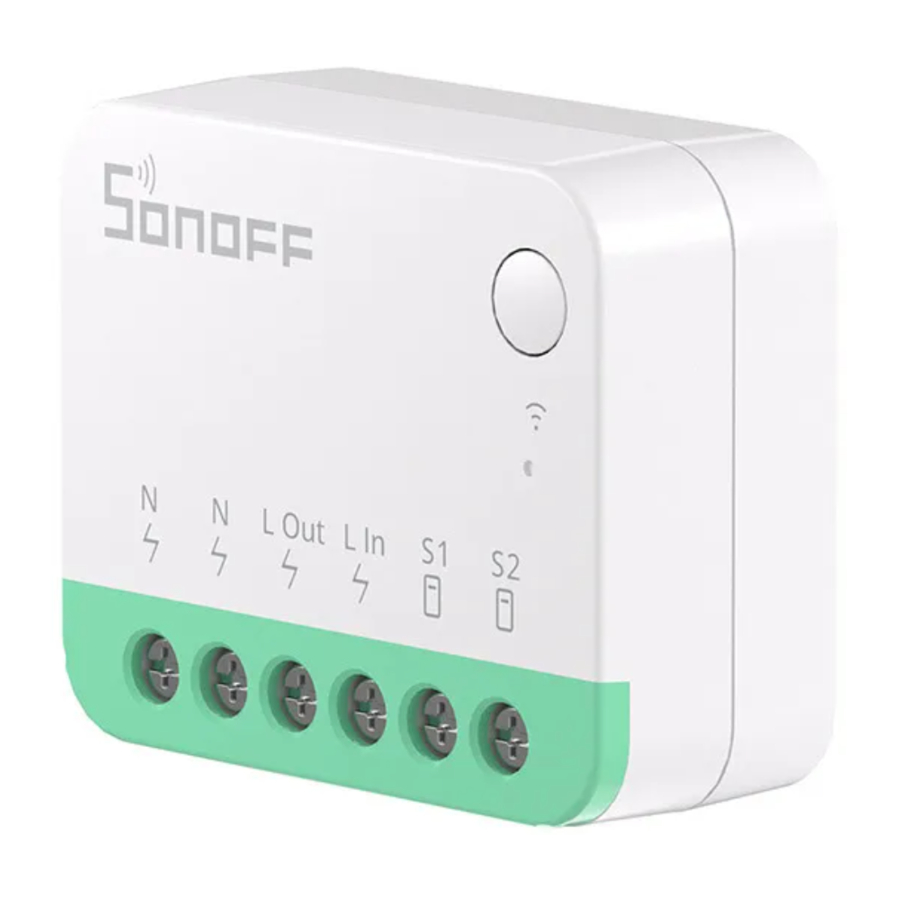

MINI Extreme is een uiterst compacte Wi-Fi slimme schakelaar die in de inbouwdoos kan worden geïnstalleerd, waardoor uw gewone schakelaar wordt omgetoverd tot een slimme schakelaar. Het ondersteunt het Matter-protocol, waardoor het naadloos kan samenwerken met andere slimme apparaten van verschillende merken om een aangepast domoticasysteem te creëren.

• Spraakbesturing
• Externe schakelaar
• Timer Schema
• OTA Upgrade
• Ondersteuning voor Matter
• Stroom-aan-stand
• LAN-besturing
• Inching-modus
• Groepsbesturing
• Slimme scène

Onderdelen en functies

1. Knop
   Eén keer drukken: de aan/uit-status van relaiscontacten wijzigen
   5 seconden ingedrukt houden: Apparaat gaat naar de koppelingsmodus.
2. Wi-Fi LED-indicator (blauw)

   eWeLink-modus
   • Blijft branden: apparaat is online.
   • Knippert twee keer: LAN
   • Knippert één keer: Offline
   • Knippert twee kort en één lang: apparaat bevindt zich in de koppelingsmodus.
   • Knippert drie keer: Trigger-modus succesvol gewijzigd

     Matter-modus
   • Blijft branden: apparaat is online.
   • Knippert één keer: Offline
   • Knippert twee kort en één lang: apparaat bevindt zich in de koppelingsmodus.
   • Knippert drie keer: Trigger-modus succesvol gewijzigd; Identificeren
3. Bedradingspoorten

Matter-compatibel ecosysteem

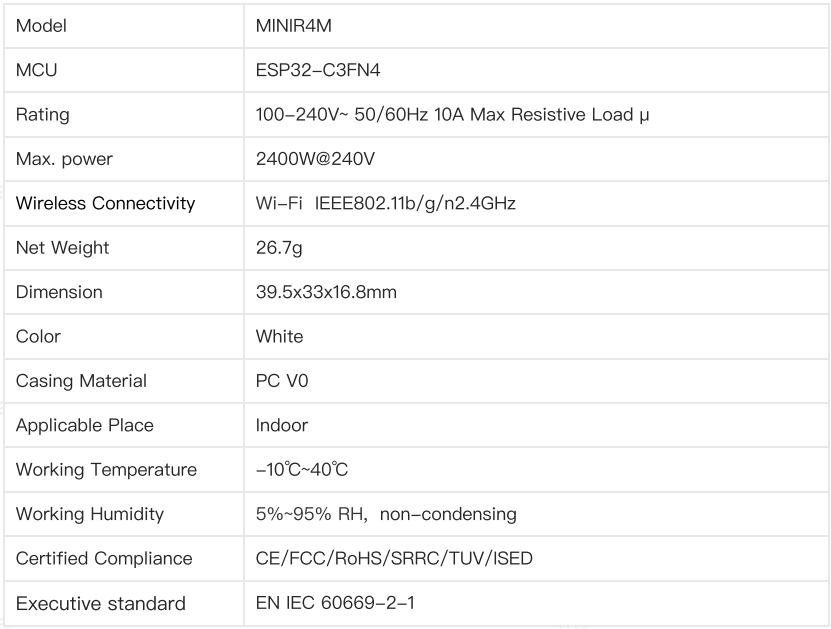

Specificatie

Installatie

Uitschakelen

*Laat het apparaat installeren en onderhouden door een professionele elektricien. Om het risico op elektrische schokken te vermijden, mag u geen enkele aansluiting bedienen of de aansluitklem aanraken terwijl het apparaat is ingeschakeld!

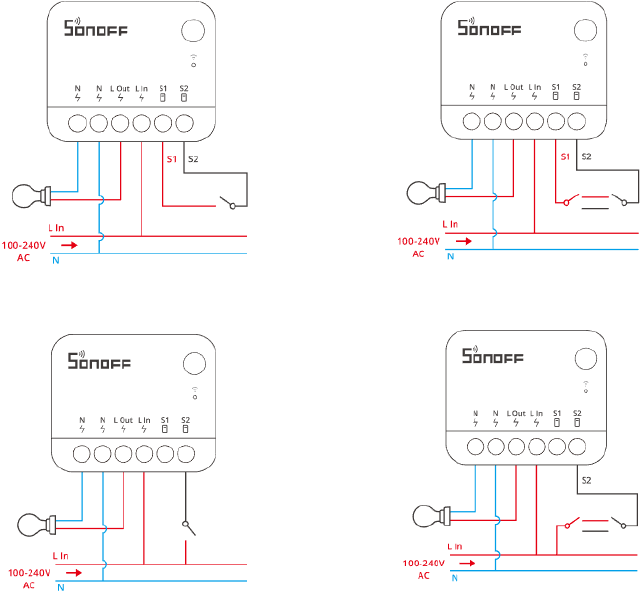

Bedradingsinstructie

Om de veiligheid van uw elektrische installatie te waarborgen, is het essentieel dat er een miniatuurstroomonderbreker (MCB) of een aardlekschakelaar (RCBO) met een elektrische waarde van 10A is geïnstalleerd vóór de MINIR4M.

• Het maakt niet uit of S1 en S2 zijn aangesloten of inactief zijn gelaten op de externe schakelaar, dit apparaat kan worden bediend door automatisering of de app.
• Het is verboden om S1- en S2-aansluitingen aan te sluiten op de nulleider of aardingsdraad, om schade aan de apparatuur en gevaar te voorkomen.
• Zorg ervoor dat alle draden correct zijn aangesloten.

Inschakelen

Na het inschakelen gaat het apparaat standaard naar de koppelingsmodus tijdens het eerste gebruik en knippert de netwerkindicator in een cyclus van twee kort en één lang.

*Het apparaat verlaat de koppelingsmodus als het niet binnen 10 minuten is gekoppeld. Als u deze modus opnieuw wilt activeren, houdt u de knop 5 seconden lang ingedrukt totdat de netwerkindicator knippert in een cyclus van twee kort en één lang en laat u deze vervolgens los.

Apparaat toevoegen

Methode 1: Matter-koppeling

Open een Matter-compatibele app (bijv. Alexa App, Google Home App of Apple Home App, enz.) om de Matter QR-code op de Quick Guide of het apparaat zelf te scannen om het apparaat toe te voegen.

Methode 2: eWeLink-app-koppeling

1. Download de "eWeLink" App (eWeLink-app)
   Download de "eWeLink" App (eWeLink-app)

   van Google Play Store

   of Apple App Store

2. Apparaat toevoegen

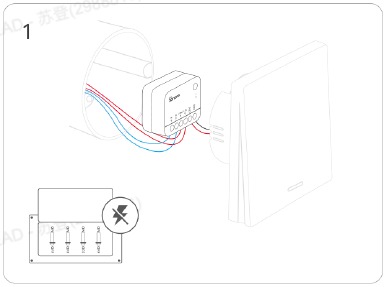

   1. Volg de bedradingsinstructies om de draden aan te sluiten (zorg ervoor dat de stroom van tevoren is losgekoppeld en raadpleeg indien nodig een elektricien)

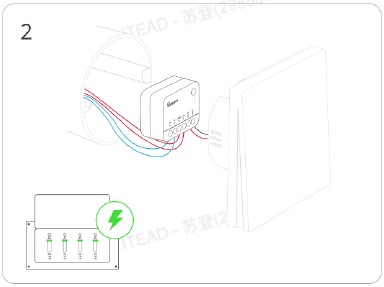

   2. Schakel het apparaat in

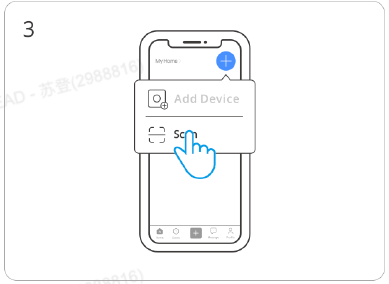

   3. Ga naar "Scan QR code" (QR-code scannen)

   4. Scan de Matter QR-code op de behuizing van het apparaat of de achterkant van de Quick Start Guide (Snelstartgids).

   5. Houd de knop 5 seconden lang ingedrukt

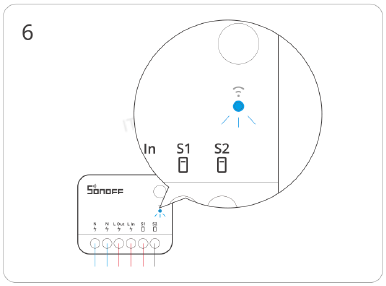

   6. Controleer de knipperstatus van de Wi-Fi LED-indicator (Twee korte en één lange flits)

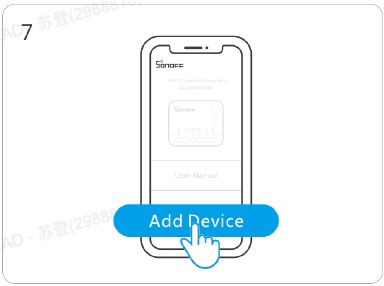

   7. Selecteer "Add Device" (Apparaat toevoegen)

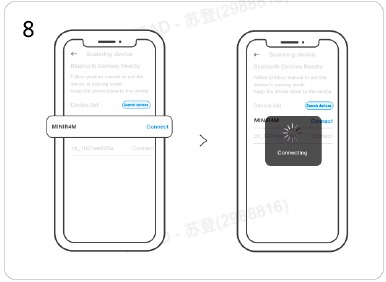

   8. Zoek naar het apparaat en start de verbinding

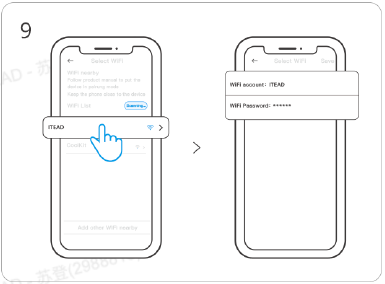

   9. Selecteer het "Wi-Fi" (Wi-Fi)-netwerk en voer het wachtwoord in.

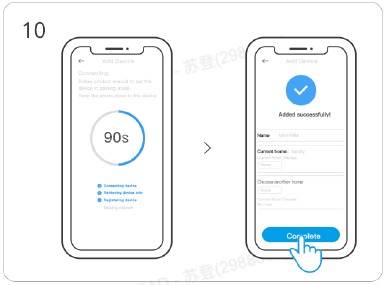

   10. Apparaat "Added completely" (Volledig toegevoegd).


Website: sonoff.tech

Referenties

• Google Play
• App Store - Apple
• SONOFF Official Homepage| Smart Home automation SONOFF Official

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Sonoff MINIR4M Handleiding
