Handleiding voor probleemoplossing Schwinn 430

Waarom verandert de weerstand niet wanneer deze wordt aangepast?

Volg deze handleiding voor probleemoplossing om problemen met de weerstand op uw Schwinn 430 Elliptical op te lossen.

Enkele veelvoorkomende klachten kunnen zijn:

• Weerstand verandert niet
• Kan de weerstand niet aanpassen
• Weerstandsknoppen werken niet
• Te gemakkelijk om te trappen
• Te moeilijk om te trappen

Volg deze stappen om het probleem op te lossen
Benodigde hulpmiddelen:
Kruiskopschroevendraaier
Platte schroevendraaier
(2) 6 mm inbus-/inbussleutels of de sleutel van de hardwarekaart die bij uw apparaat is meegeleverd
Voltmeter

1. Inspecteer de kabels bij de console. Haal uw apparaat uit het stopcontact. Gebruik een kruiskopschroevendraaier om de 4 schroeven los te draaien waarmee de console aan de mast is bevestigd en til de console/het stuur omhoog om de kabels bloot te leggen (referentie 1). Koppel de kabels en aansluitingen van de console en het frame los en inspecteer ze op beschadigingen, zoals knikken, sneden of verbogen pinnen. Als de kabels onbeschadigd zijn, sluit u ze weer aan en zorgt u ervoor dat ze in de juiste richting zijn geplaatst, en test u uw apparaat opnieuw [12763.A]. Als de console beschadigd is, bestel dan een console [12763.B]. Als de kabel die uit het frame komt beschadigd is, bestel dan een mastkabel [12763.C].
   (Referentie 1)

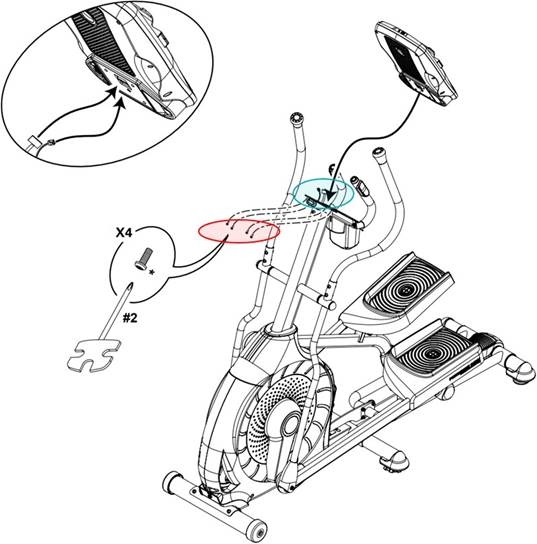

   De rood omcirkelde bouten moeten worden verwijderd om toegang te krijgen tot de kabels tussen de console en de consolemast.
   Inspecteer de blauw omcirkelde kabels op beschadigingen.


2. Als het probleem aanhoudt, koppel dan uw elliptical los en wacht 5 minuten voordat u verdergaat. U hebt een cranktrekker nodig om de kappen te verwijderen en de servomotorkabel te inspecteren. Bestel een cranktrekker als u er nog geen heeft. Bekijk deze video voor hulp bij het openen van de servomotor: De servomotor op een fiets of elliptical vervangen. Raadpleeg het gedeelte "Vervang de kappen" van de servicehandleiding voor instructies over het verwijderen van de kappen. Met de kappen verwijderd, koppel de kabel los en inspecteer de volledige lengte van de kabel die door het frame naar de servomotor loopt op beschadigingen (referentie 2). Als deze onbeschadigd is, sluit u de kabel weer aan en test u uw apparaat [12763.D]. Als er schade aanwezig is, bestel dan een mast-naar-servokabel (model 2013) of bestel een servomotor (model 2017) [12763.E].
   (Referentie 2)

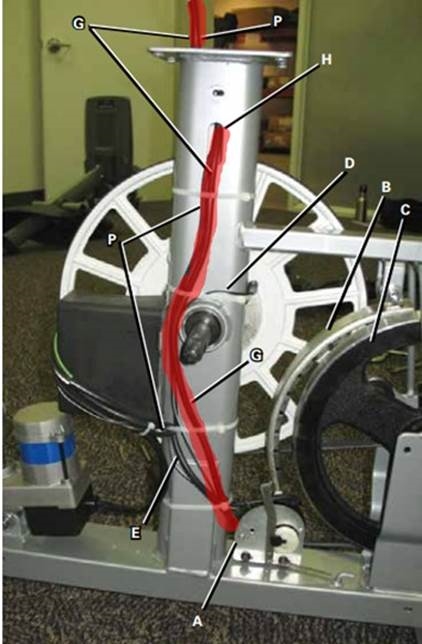

   De mast-naar-servokabel is rood gemarkeerd en de servomotor is gelabeld met 'A'. Inspecteer de volledige lengte op beschadigingen en een veilige verbinding.

3. Met de kappen nog steeds verwijderd, sluit u uw apparaat weer aan en gebruikt u de console om een training te starten. Pas het weerstandsniveau aan met behulp van de Quick Resistance en/of de knoppen voor verhogen/verlagen (referentie 3). Kijk of de servomotor beweegt terwijl u het weerstandsniveau aanpast (referentie 4).
   (Referentie 3)

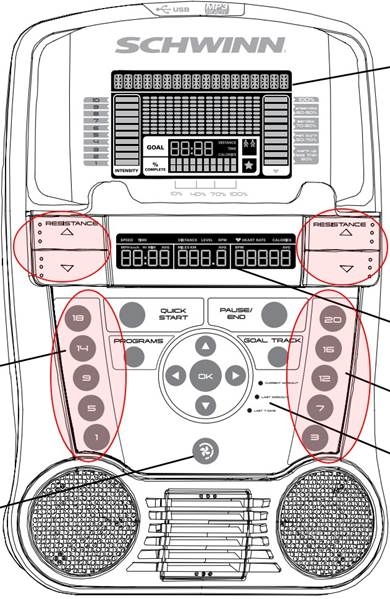

   Start een training en probeer de weerstand te verhogen met behulp van de rood omcirkelde knoppen.
   Luister of de servomotor beweegt.

   (Referentie 4)

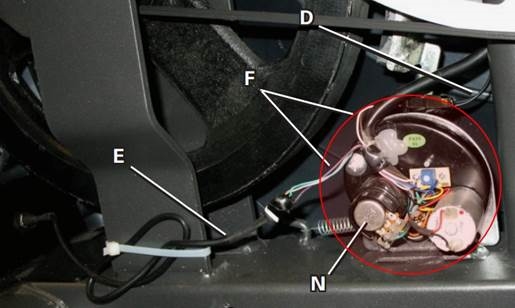

   De servomotor is rood omcirkeld. Kijk of de motor beweegt terwijl u de weerstand aanpast.

4. Als de servomotor niet correct reageert op consoleopdrachten, test u de kabel van de servomotor met een voltmeter. Meet de zwarte en rode draden - de zwarte draad moet naar de zwarte draad en de rode draad moet naar de rode draad. Druk op de knoppen voor weerstand omhoog/omlaag en kijk naar de voltmeter - de spanning moet pieken tot ongeveer 2,5 VDC. Als de spanning correct is bij de servomotor, gaat u naar stap 6. Als de spanningsmeting onjuist was of u geen voltmeter hebt, bestel dan een servomotor [12763.F].
5. Als de servomotor niet beweegt of abnormaal reageert op consoleopdrachten, inspecteer dan de remconstructie om er zeker van te zijn dat de rem- en servomotorverbinding correct is geconfigureerd. Uw elliptical moet er uitzien zoals referentie 5. Volg indien nodig de procedure "De remspanning instellen (kalibratie)" in de servicehandleiding om de remspanning aan te passen [12763.G]. Als de verbinding onjuist is geconfigureerd, onvolledig is of het opnieuw instellen van de remspanning het probleem niet heeft opgelost, bestel dan een Eddy-remconstructie [12763.H].
   (Referentie 5)

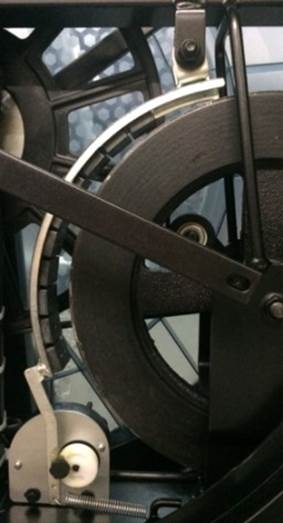

   Uw rem- en servomotorverbinding moet er hetzelfde uitzien als op deze afbeelding.

6. Als de spanning in stap 4 correct was of de remconstructie hetzelfde is als hierboven afgebeeld, test dan de spanning aan de achterkant van de console met een voltmeter. Meet bij de 12-pins draad de rode en zwarte draden - de zwarte draad moet naar de zwarte draad en de rode draad moet naar de rode draad. Druk op de knoppen voor weerstand omhoog/omlaag en kijk naar de voltmeter - de spanning moet pieken tot ongeveer 2,5 VDC. Als de spanning onjuist is, bestel dan een console [12763.I].
7. Als het probleem aanhoudt, bestel dan een mastkabel [12763.J].

Vervangende onderdelen bestellen?
Contactgegevens klantenservice
Neem contact op met de klantenservice via 1-800-605-3369 voor aanvullende hulp of om vervangende onderdelen te bestellen.
Sommige vervangende onderdelen zijn mogelijk ook te koop online hier.
Een lijst met onderdeelnummers waarnaar in deze handleiding wordt verwezen, is te vinden onderaan deze pagina.
Klantenservice - openingstijden:
Maandag - vrijdag 6:00 - 17:00 uur PST
Het vervangende onderdeel wordt u kosteloos verstrekt, ervan uitgaande dat uw apparaat voldoet aan de garantievereisten. Een medewerker van de klantenservice kan uw huidige aanspraak op garantie beoordelen en u uw opties geven.
Houd er rekening mee dat als u uw apparaat niet rechtstreeks bij BowFlex, Schwinn of Nautilus hebt gekocht, we een kopie van uw aankoopbewijs nodig hebben om uw apparaat voor garantie te registreren.

Onderdelenreferentietabel

Contact opnemen met het technische team / geavanceerde probleemoplossing
Als het probleem niet is opgelost met de vermelde stappen, neem dan contact op met het technische team of stuur een case voor geavanceerde probleemoplossing.
Dien een case in met casetype Geavanceerde probleemoplossing
