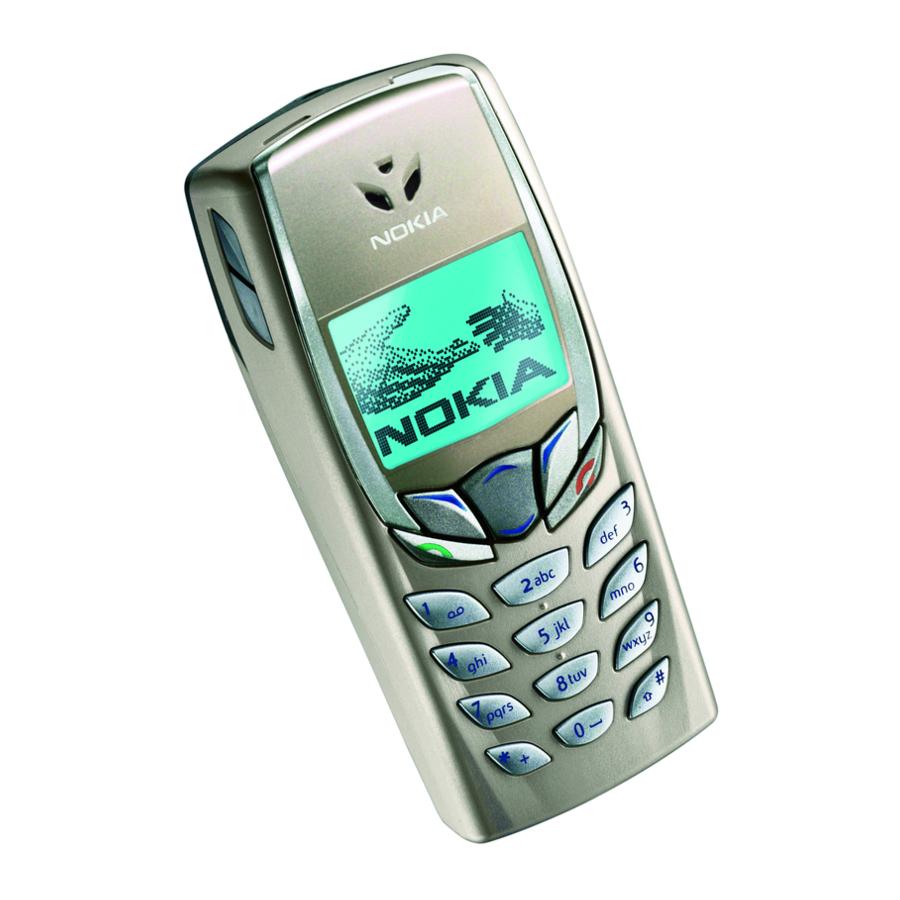

Nokia 6510 NPM-9 Handleiding

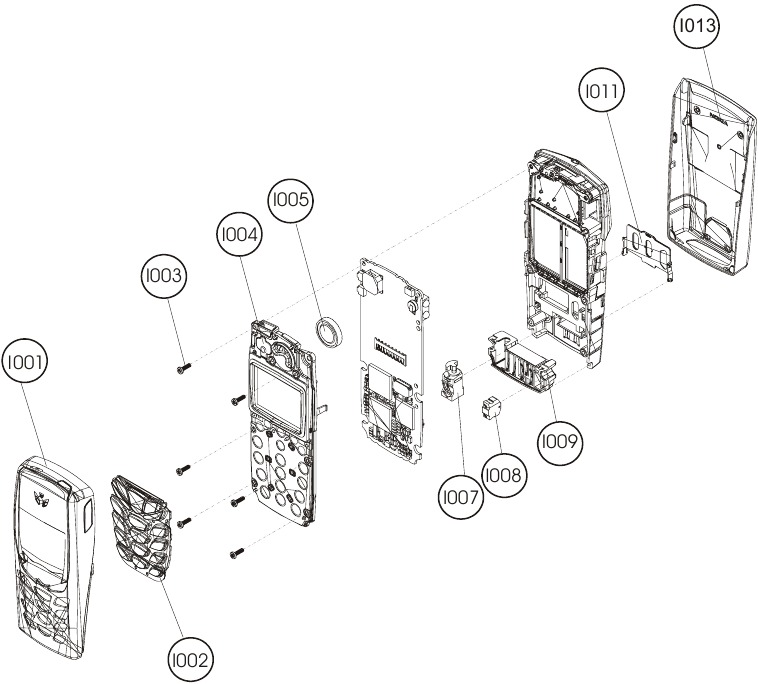

UITGEKLAPTE WEERGAVE

Beschrijving: Zie de corresponderende ITEM/CIRCUIT REF van de BOR (Bill Of Repair)

REKENING VAN REPARATIE

ONDERDELEN

RUILUNITS

SERVICE TOOLS

EENVOUDIGE INFRAROODTEST

U hebt een ander NOKIA-infraroodapparaat nodig wanneer u infrarood test via het verzenden van een visitekaartje. De infraroodvensters van de apparaten moeten op elkaar gericht zijn en een afstand van ongeveer 15 cm hebben.
Zorg ervoor dat infrarood is geactiveerd in het ontvangende apparaat (bijv. 5210).

1. Selecteer in het startmenu "Names" (Namen)
2. Selecteer "Search" (Zoeken)
3. Selecteer "List" (Lijst)
4. Selecteer "Details" uit een telefoonboekitem
5. Selecteer "Options" (Opties)
6. Selecteer "Send bus.card" (Visitekaartje verzenden)
7. Selecteer "Send via IR" (Verzenden via IR)
8. Druk op de rode ontvangstknop voor het startmenu

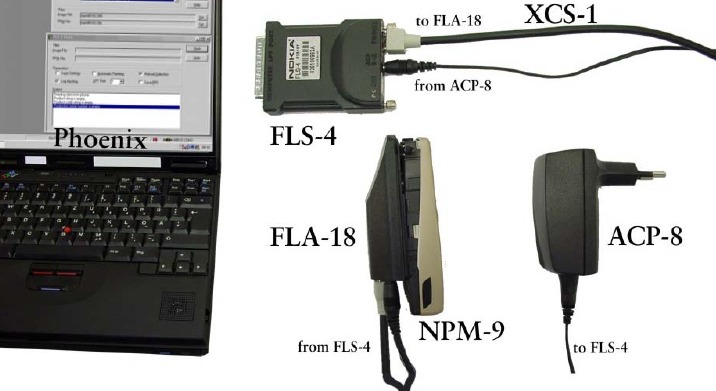

SW-UPDATE

Om de FLS-4 Flash Dongle te gebruiken, moet u de gebruikershandleiding in de verkooppakket volgen. Controleer altijd de nieuwste versie van de flashsoftware, die beschikbaar is op de Partner Website. Flash Concept – (Point of Sales)

Beschrijving: Zie de corresponderende ITEM/CIRCUIT REF van de BOR (Bill Of Repair)

ALGEMENE REPARATIE-INFORMATIE

In dit gedeelte vindt u enkele algemene tips voor het uitvoeren van reparaties:

• Voordat u met de reparatie begint, moet u ESD-maatregelen nemen, zoals zich in uw ESD-gebied bevinden en uw polsband aansluiten.
• Gebruik handschoenen om corrosie en vingerafdrukken te voorkomen.
• Bescherm ramen en displays met een folie om stof en krassen te voorkomen.
• Bij het reinigen van de contactpunten moet u een zachte doek en isopropanol gebruiken. Het is niet toegestaan om een glasvezelpotlood te gebruiken, omdat dit het oppervlak bekrast en later tot corrosie leidt.
• Solderen met een heteluchtpistool is ten strengste verboden vanwege de zeer gevoelige µBGA-componenten en µVia-technologie. Zie algemeen Service Bulletin-122.
• Mechanische onderdelen die de storing niet hebben verholpen, kunnen opnieuw worden gebruikt, als ze niet zijn gesoldeerd.
• Gebruik altijd originele Nokia-onderdelen of -accessoires.
• Probeer geen vloeistofschade te repareren.
• Voldoe aan de aanhaalmomentvereisten bij het monteren van het apparaat (zie ook het document "aanhaalmomenten voor zendontvangerassemblage" op Partner Websites).
• Gebruik altijd uw eigen apparatuur om te testen waarvan u zeker weet dat deze werkt. Bijvoorbeeld, als de klant klaagt over de opladerfunctie, test de telefoon dan met uw eigen oplader om er zeker van te zijn of de telefoon of de oplader de storing veroorzaakt.
• De onderkant van een module is de kant waar het onderdeelnummer van de printplaat te zien is.
• Raadpleeg Partner Websites (PWS) regelmatig voor het laatste nieuws.

Legenda voor Quick Trouble Shooter:
Deze legenda is geldig voor alle onderdelen van de Quick Trouble Shooter

Volg de stappen totdat het probleem is opgelost. Als dit niet helpt, mag u niet verdergaan. Alleen onderstreepte componenten (bijv.I007) kunnen worden vervangen.
	Volg de pijlen stap voor stap
	Contactpunten of contacten: controleer de optische en mechanische staat, evenals corrosie. Reinig indien nodig.
	Meet de component op elektrische functionaliteit en vervang deze indien nodig.
	Geen verdere actie mogelijk, stuur het product naar de betreffende servicepartner met een hoger serviceniveau.
	Eindpunt
4, 5	Superscriptnummers zijn voor aanvullende opmerkingen of instructies

INSTRUCTIES VOOR DEMONTAGE

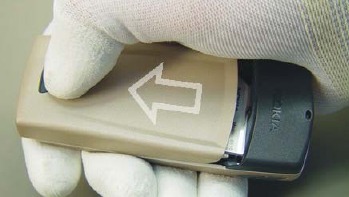

Druk op de ontgrendelknop en beweeg de batterijklep in de richting van de systeemconnector.

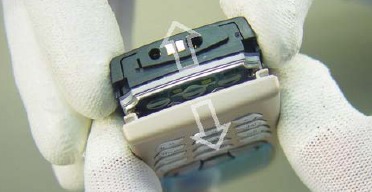

Trek de A-Cover en B-Cover uit elkaar om het apparaat te openen.

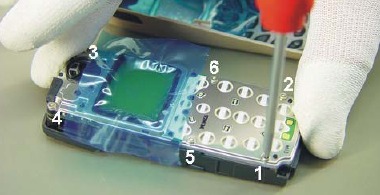

Verwijder de zes schroeven met schroevendraaier Torx T6 in de getoonde volgorde. Bij montage moet de omgekeerde volgorde worden aangehouden met een aanhaalmoment van 17 Ncm.

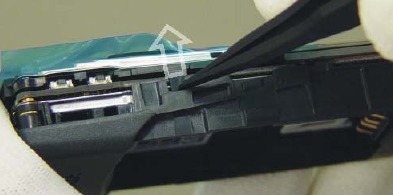

Voordat u de UI-module LU9 verwijdert, moet deze clip worden losgemaakt met een schroevendraaier of pincet.

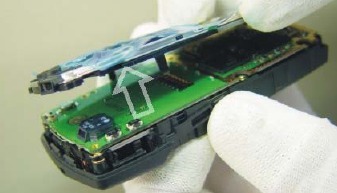

Nu kan de UI-module worden verwijderd. Zorg ervoor dat u de board-to-board connector daarna niet beschadigt, deze bevindt zich op de CMT-module.

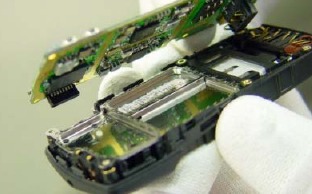

Til de CMT-module LA5 voorzichtig op. Let op: soms blijft de batterijconnector vastzitten aan de SIM-kaartklep. Zorg ervoor dat u de veercontacten van de batterijconnector niet buigt.

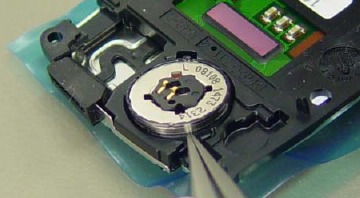

Als u de luidspreker moet vervangen, mag u deze niet van de veerconnectoren tillen. Pak een pincet en til de luidspreker op zoals op de foto wordt getoond.

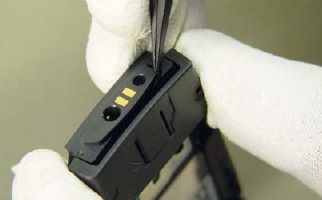

Draai de B-Cover om. Als de systeemconnector vastzit, drukt u met een pincet tussen de klep en de connector.

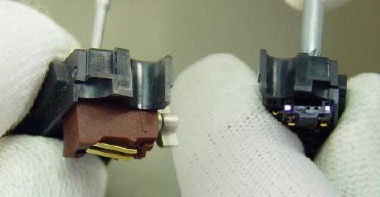

De systeemconnector bevat een vibratiemotor en microfoon, die gemakkelijk uit de systeemconnector kunnen worden geduwd.

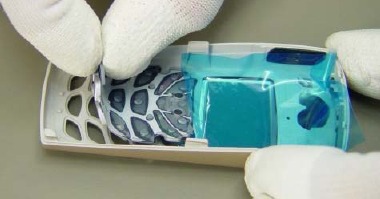

Verwijder de toetsenmat. Het is altijd goed om het raam van de binnenkant te beschermen.

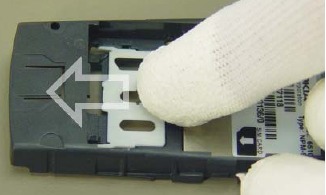

Als u de SIM-kaartklep moet verwijderen of vervangen, moet u deze eerst losmaken.

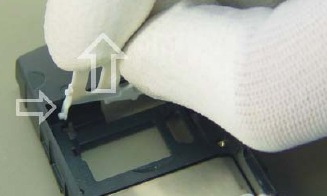

De tweede stap is om één scharnier naar het midden te duwen om de kaartklep op te tillen.

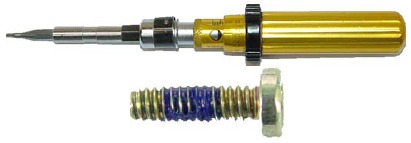

Nieuwe schroeven hebben een speciale borgcompound op de schroefdraad. Losgeschroefde schroeven mogen niet opnieuw worden gebruikt!
Bij het monteren van de telefoon moeten de schroeven worden aangedraaid met een aanhaalmoment van 17 Ncm!
De GoNoGo-test controleert of aan de elektrische specificaties wordt voldaan.

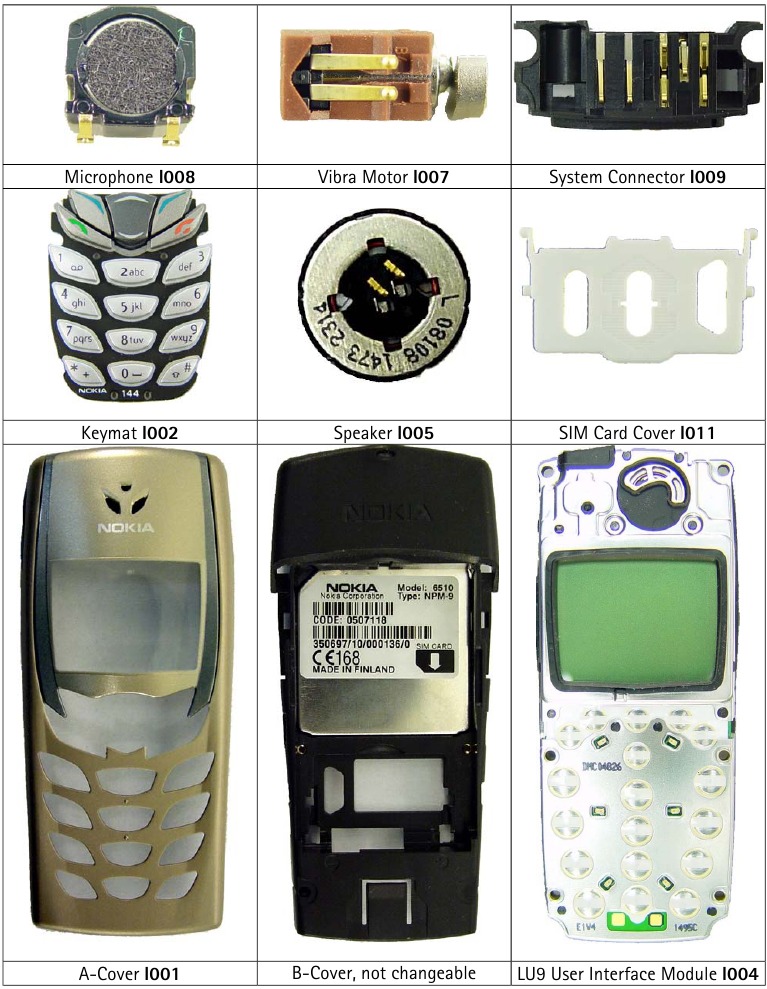

BELANGRIJKSTE ONDERDELEN

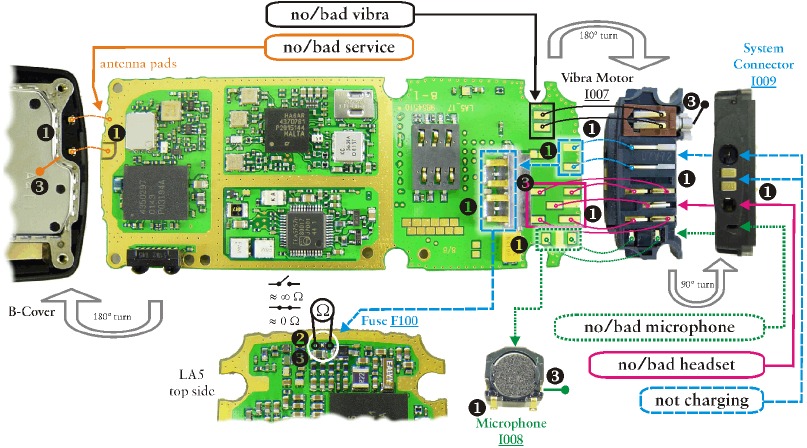

QUICK TROUBLE SHOOTER

DEEL 1

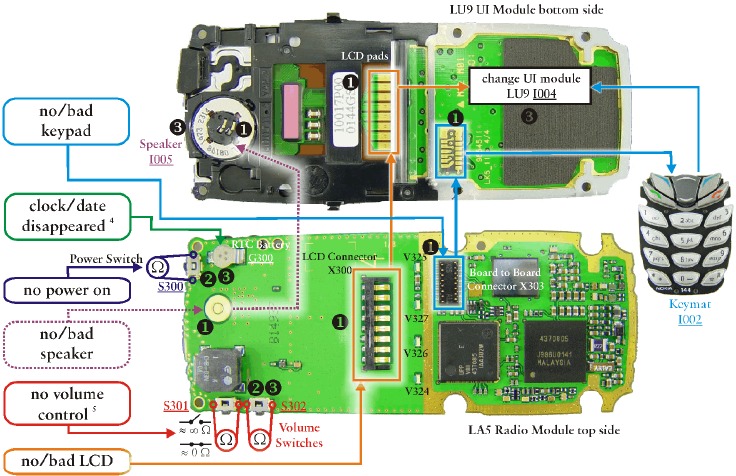

DEEL 2

4. Sluit een volle batterij aan gedurende minstens 10 minuten en vervang de batterij.
5. Controleer eerst of de A-Cover goed past en de knoppen werken met weinig frictie,

ESD-BESCHERMINGSEISEN

Elektrostatische ontlading kan gemakkelijk de gevoelige componenten van elektronische producten beschadigen. Daarom moet elke servicepartner minstens enkele voorzorgsmaatregelen nemen, zoals een ESD-beperkt gebied, vloer, tafel, afdekking, stoel(en), schoenen of polsband.
Raadpleeg het document op de partnerwebsite
ESD-beschermingseisen voor NMP Service Level 1/2-serviceleveranciers

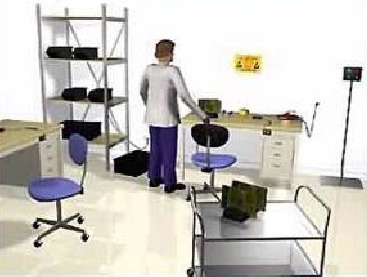

voorbeeldconfiguratie van een epa-gebied bron: www.armeka.com

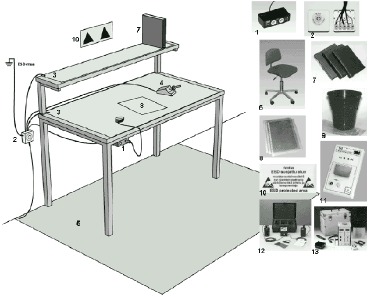

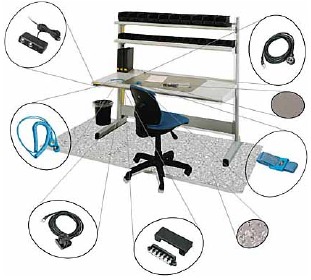

voorbeeldconfiguratie van een werkbank bron: www.warmbier.com

voorbeeld werkbank en testers bron: http://www.armekaengineering.com

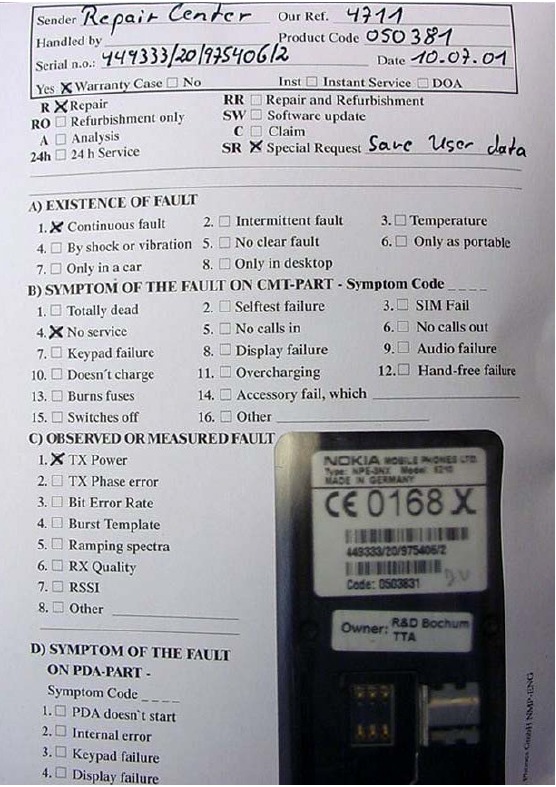

SERVICE OPMERKINGEN

We raden aan om service-opmerkingen te gebruiken bij het verzenden van telefoons naar andere servicepartners. Het voorkomt krassen op het product, is ESD-bestendig en biedt de mogelijkheid om waardevolle feedback te geven over het foutverschijnsel via een gestructureerd formulier.
Raadpleeg het document Service-opmerkingen voor defecte NMP-zendontvanger op de partnerwebsite voor meer informatie.

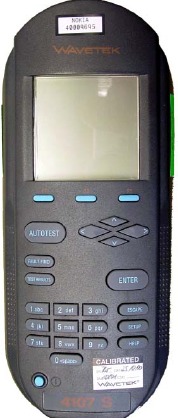

GONOGO-TESTER

De Acterna/Wavetek GoNoGo-tester moet worden gebruikt om de laatste test uit te voeren na uw serviceactie om de functionaliteit van de telefoon te garanderen.
Raadpleeg de actuele informatie in het Nokia Care Point Extranet binnen de partnerwebsite.

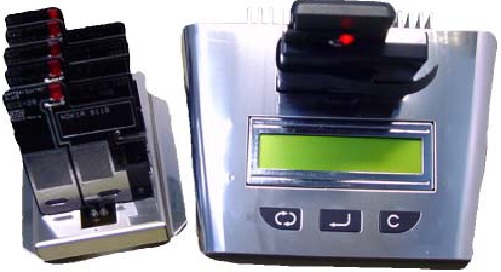

BATTERYTESTER

Met de Astratec-batterijtester kunt u de capaciteit van Nokia-batterijen testen.
Raadpleeg de actuele informatie in de Nokia Care Point Extranet binnen de partnerwebsite.

Raadpleeg de gebruikershandleiding van de telefoon voor instructies met betrekking tot bediening, verzorging en onderhoud, inclusief belangrijke veiligheidsinformatie. Let ook op het volgende:

1. VOORZICHTIGHEID IS GEBODEN BIJ INSTALLATIE IN VOERTUIGEN DIE ZIJN UITGERUST MET ELEKTRONISCHE MOTORMANAGEMENTSYSTEMEN EN ANTISLIPREMSYSTEMEN. ONDER BEPAALDE STORINGSOMSTANDIGHEDEN KAN UITGEZONDEN RF-ENERGIE HUN WERKING BEÏNVLOEDEN. RAADPLEEG INDIEN NODIG DE VOERTUIGDEALER/FABRIKANT OM DE IMMUNITEIT VAN ELEKTRONISCHE SYSTEMEN VAN VOERTUIGEN VOOR RF-ENERGIE TE BEPALEN.
2. DE DRAAGBARE TELEFOON MAG NIET WORDEN GEBRUIKT IN GEBIEDEN WAARWAARSCHIJNLIJK POTENTIEEL EXPLOSIEVE ATMOSFEREN ZIJN, BIJVOORBEELD BENZINESTATIONS (SERVICESTATIONS), STRAALGEBIEDEN, ENZ.
3. DE WERKING VAN ALLE RADIOVERZENDENDE APPARATUUR, INCLUSIEF MOBIELE TELEFOONS, KAN DE FUNCTIONALITEIT VAN ONVOLDOENDE BESCHERMDE MEDISCHE APPARATUUR VERSTOREN. RAADPLEEG EEN ARTS OF DE FABRIKANT VAN HET MEDISCHE APPARAAT ALS U VRAGEN HEEFT. ANDERE ELEKTRONISCHE APPARATUUR KAN OOK AAN STORING WORDEN ONDERWORPEN.

1. Onderhoud en uitlijning mogen alleen worden uitgevoerd door gekwalificeerd personeel.
2. Zorg ervoor dat alle werkzaamheden worden uitgevoerd op een antistatische werkplek en dat er een antistatische polsband wordt gedragen.
3. Zorg ervoor dat er geen soldeer, draad of vreemde stoffen in de telefoon terechtkomen, omdat dit schade kan veroorzaken.
4. Gebruik alleen goedgekeurde componenten zoals gespecificeerd in de onderdelenlijst.
5. Zorg ervoor dat alle componenten, modules, schroeven en isolatoren correct worden teruggeplaatst na onderhoud en uitlijning. Zorg ervoor dat alle kabels en draden correct worden teruggeplaatst.
6. Alle pc's die worden gebruikt met NMP Service Software voor dit product moeten bios- en besturingssysteem "Year 2000 Compliant" zijn.
