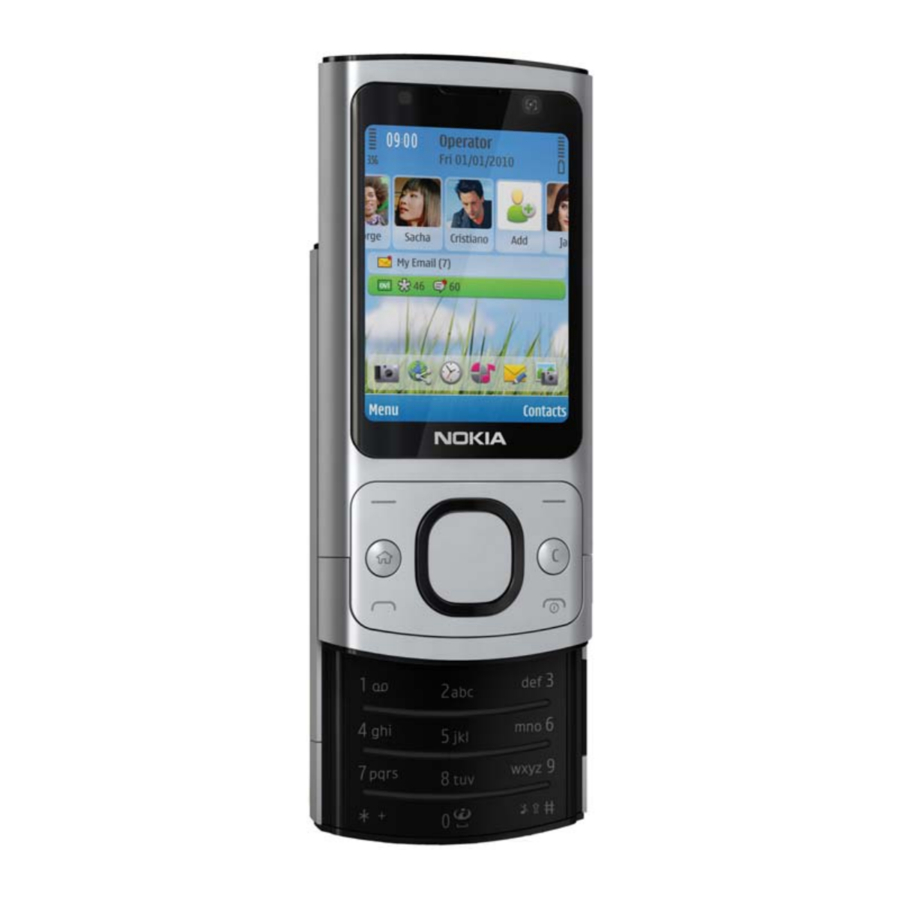

Nokia 6700 SLIDE, 6700s, RM-576, RM-577 Servicehandleiding

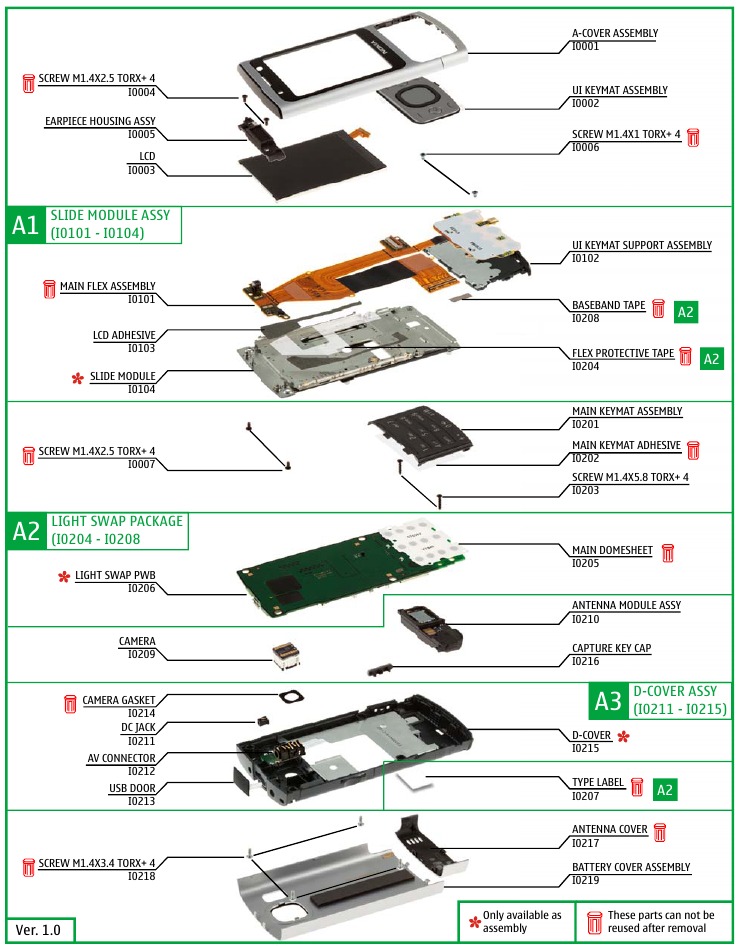

ONTPLOFTEKENING

SERVICEAPPARATUUR

FLS-5 Flash-apparaat	CA-101 Servicekabel	BL-4C Batterij
AC-8 Reislader	SS-210 versie 2 Gereedschap voor het verwijderen van de camera	NMP standaard toolkit (v2) Voor meer informatie, raadpleeg de Service Bulletin (SB-011) op Nokia Online. Contactgegevens van leveranciers of fabrikanten voor het nabestellen van gereedschap zijn te vinden in het document "Aanbevolen serviceapparatuur" op Nokia Online.
SS-217 Uitlijngereedschap mal

SOFTWARE-UPDATE

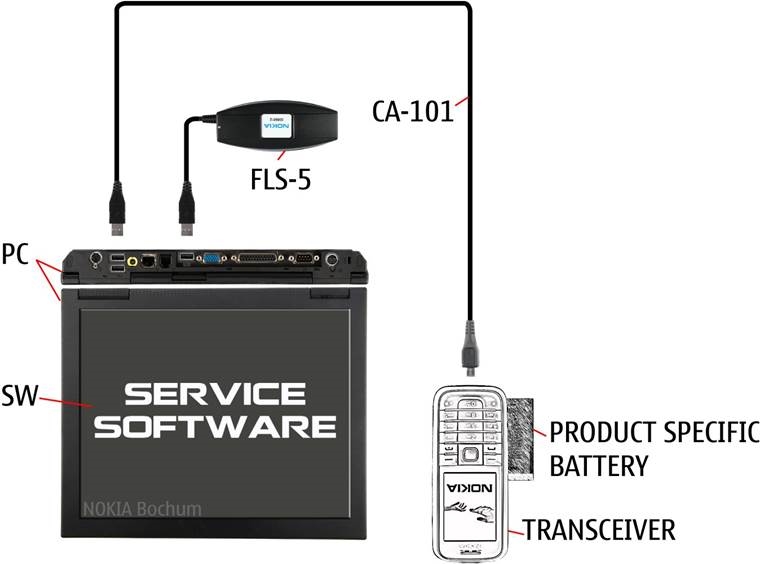

Flash-concept – Point of Sale (POS)
Om de FLS-5 Flash Dongle te gebruiken, volgt u de gebruikershandleiding in de verkooppakket.
Controleer altijd op de nieuwste versie van de flash-software die beschikbaar is op Nokia Online (NOL).

DEMONTAGE-INSTRUCTIES

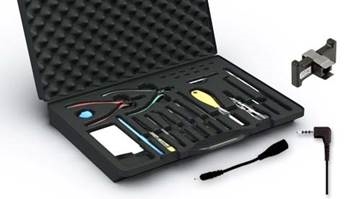

1. Nokia 6700 slide demontage.

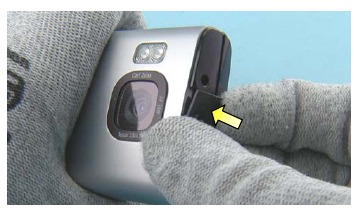

2. Voor het demonteren heb je de Nokia Standard Tool kit versie 2 nodig. Je hebt ook een AV-stekker, een DC-stekker en een cameraremoval tool SS-210 versie 2 nodig.

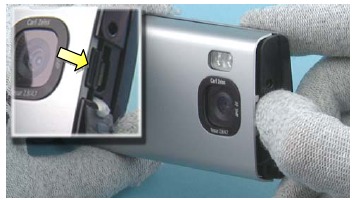

3. Om de BATTERY COVER (batterijklep) los te maken, open je de USB DOOR (USB-klep).

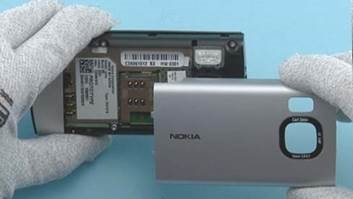

4. Druk vervolgens op de weergegeven ontgrendelingsknop.


5. Verwijder de BATTERY COVER (batterijklep). Als er een BATTERY (batterij) is geplaatst, verwijder deze dan ook.

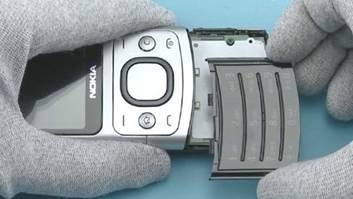

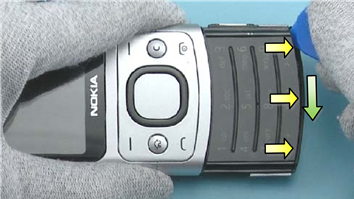

6. Schuif de telefoon open. Maak de drie getoonde clips los die de MAIN KEYMAT ASSEMBLY (hoofdtoetsenbordeenheid) vasthouden door de SRT-6 in de aangegeven richting te schuiven.

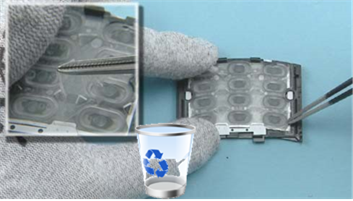

7. Verwijder de MAIN KEYMAT ASSEMBLY (hoofdtoetsenbordeenheid).

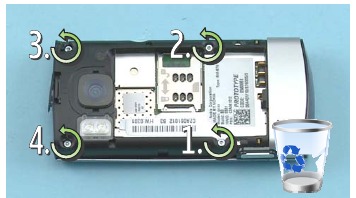

8. Gebruik een pincet om de MAIN KEYMAT ADHESIVE (hoofdtoetsenbordlijm) te verwijderen. Gebruik deze niet opnieuw. Gooi deze weg.

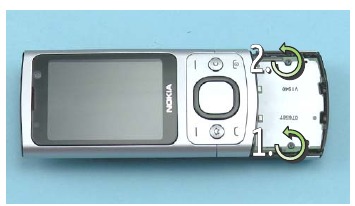

9. Draai de vier TORX+ schroeven maat 4 los in de aangegeven volgorde. Gebruik deze niet opnieuw. Gooi ze weg.

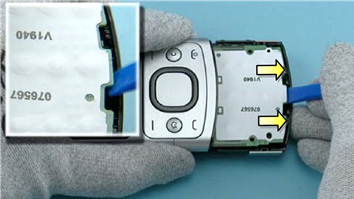

10. Schuif de telefoon open. Draai de twee TORX+ schroeven maat 4 los in de aangegeven volgorde.

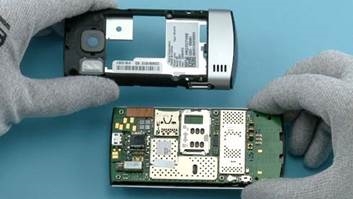

11. Maak de twee clips los die de engine board (engineboard) vasthouden met de SS-93.

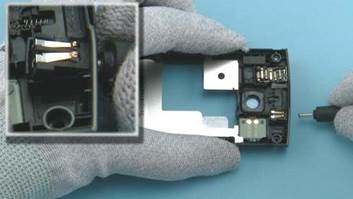

12. Sluit de slide. Til de D-COVER ASSY (D-covereenheid) op en scheid deze.

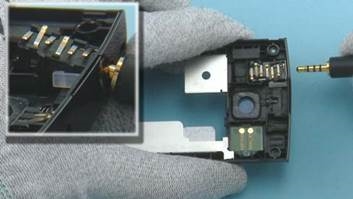

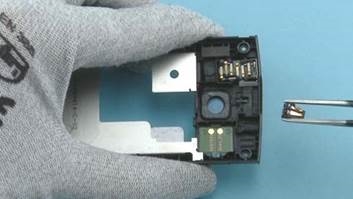

13. Maak de DC JACK (DC-aansluiting) los met de DC-stekker.


14. Verwijder de DC JACK (DC-aansluiting) met een pincet.


15. Gebruik de AV-stekker om de AV CONNECTOR (AV-connector) op te tillen.

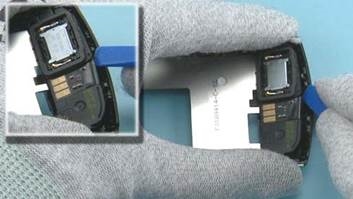

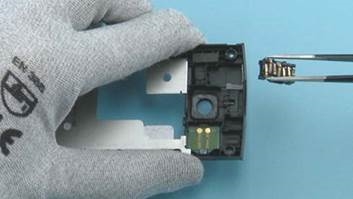

16. Verwijder de AV CONNECTOR (AV-connector) met een pincet.

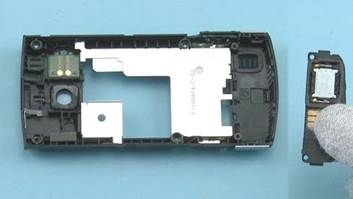

17. Gebruik de SS-93 om de ANTENNA MODULE ASSY (antennemodule-eenheid) los te maken.

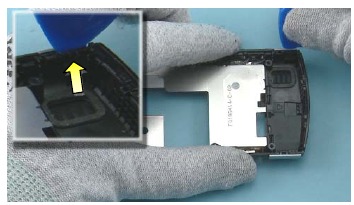

18. Verwijder de ANTENNA MODULE ASSY (antennemodule-eenheid).


19. Maak de eerste clip van de ANTENNA COVER (antenneklep) los met de SRT-6 zoals afgebeeld.

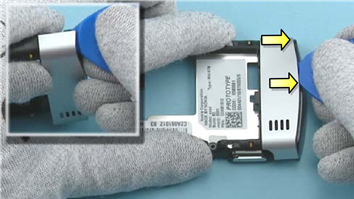

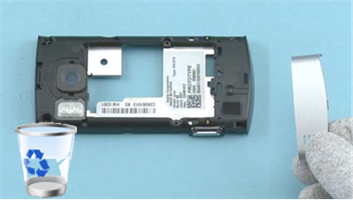

20. Schuif de SRT-6 om de twee overgebleven clips los te maken.

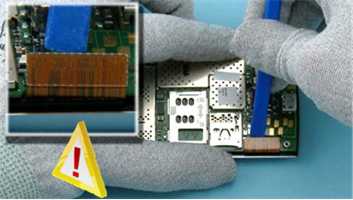

21. Verwijder de ANTENNA COVER (antenneklep). Gebruik deze niet opnieuw. Gooi deze weg.


22. Gebruik de SS-93 om voorzichtig de MAIN FLEX CONNECTOR (hoofdflexconnector) te openen. Wees voorzichtig dat je geen nabijgelegen componenten beschadigt.

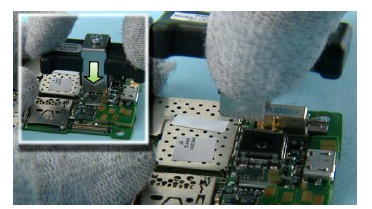

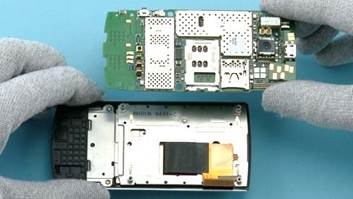

23. Til de engine board (engineboard) op en verwijder de SLIDE MODULE ASSY (schuifmodule-eenheid).

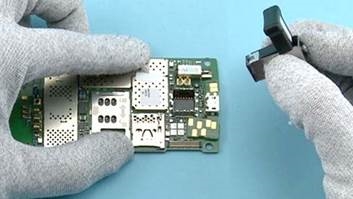

24. Gebruik de cameraremoval tool SS-210 versie 2 om de camera te verwijderen. Druk de SS-210 naar beneden totdat de camera bevestigingsclips zijn losgemaakt.


25. Til de camera op en verwijder deze.

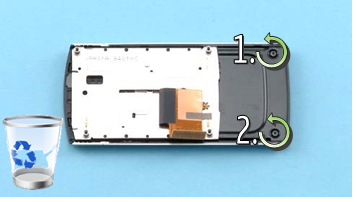

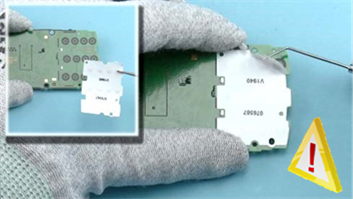

26. Gebruik het tandheelkundig hulpmiddel om een hoek van de DOMESHEET (dome sheet) op te tillen. Pel de DOMESHEET ASSY (dome sheet-eenheid) eraf en verwijder deze met de vingers. Gebruik deze niet opnieuw. Gooi deze weg. Let op het scherpe punt van het tandheelkundig hulpmiddel – wees voorzichtig om jezelf niet te verwonden!

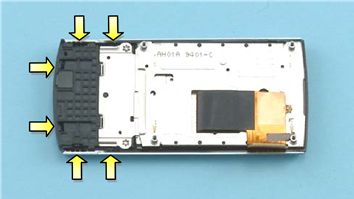

27. Draai de twee TORX+ schroeven maat 4 los in de aangegeven volgorde. Gebruik deze niet opnieuw. Gooi ze weg.

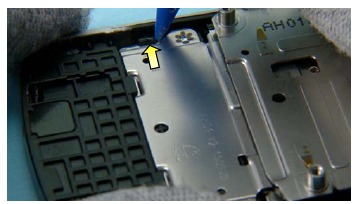

28. Om de SLIDE MODULE ASSY (schuifmodule-eenheid) los te maken, beweeg je de slide en maak je de zes weergegeven clips los.

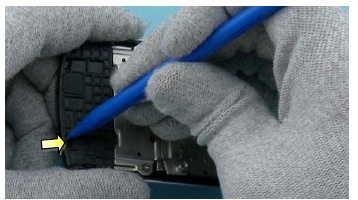

29. Maak eerst de clips aan beide zijden los met het scherpe uiteinde van de SS-93.

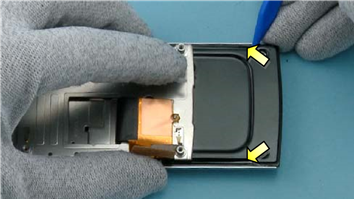

30. Maak vervolgens de clips aan de onderkant los.

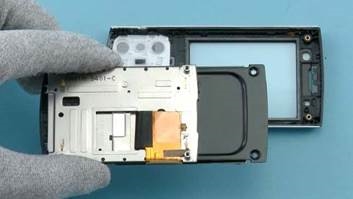

31. Beweeg de slide en verwijder de SLIDE MODULE ASSY (schuifmodule-eenheid) van de weergegeven plaatsen.

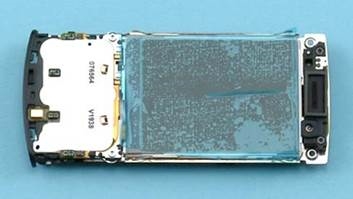

32. Til de SLIDE MODULE ASSY (schuifmodule-eenheid) op en verwijder de A-COVER (A-klep).

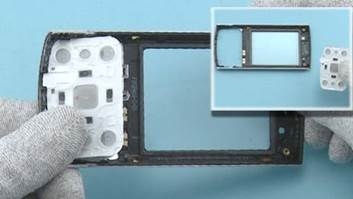

33. Bescherm de LCD (LCD) met een beschermfolie.

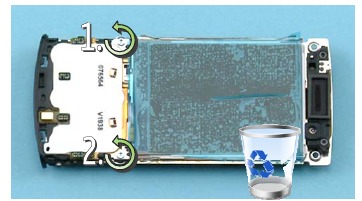

34. Druk de UI KEYMAT ASSEMBLY (UI-toetsenbordeenheid) eruit en verwijder deze.

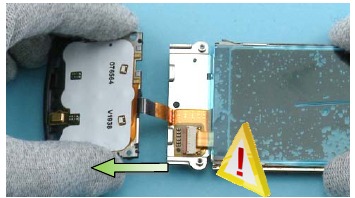

35. Draai de twee TORX+ schroeven maat 4 los in de aangegeven volgorde. Gebruik deze niet opnieuw. Gooi ze weg.

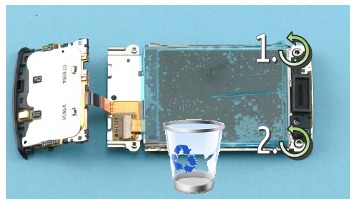

36. Beweeg voorzichtig de UI KEYMAT SUPPORT ASSEMBLY (UI-toetsenbordondersteuningseenheid) in de weergegeven richting.

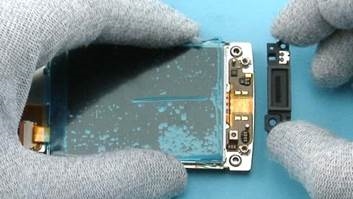

37. Draai de twee TORX+ schroeven maat 4 los in de aangegeven volgorde. Gebruik deze niet opnieuw. Gooi ze weg.

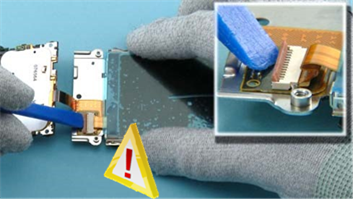

38. Verwijder de EARPIECE HOUSING ASSY (oortelefoonbehuizingseenheid).


39. Gebruik de SS-93 om het vergrendelingsmechanisme van de LCD connector (LCD-connector) te ontgrendelen. Wees voorzichtig dat je de connector niet beschadigt tijdens het openen van de connector.

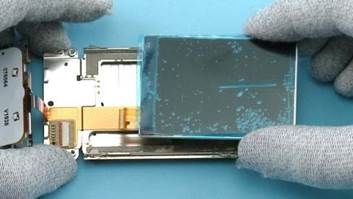

40. Gebruik de SS-93 om de LCD (LCD) langzaam op te tillen. Wees voorzichtig dat je de LCD (LCD) niet beschadigt.

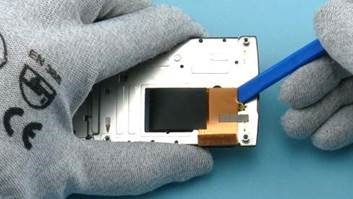

41. Verwijder vervolgens voorzichtig de LCD (LCD).

42. Draai het apparaat om en maak de MAIN FLEX ASSEMBLY (hoofdflexeenheid) los.

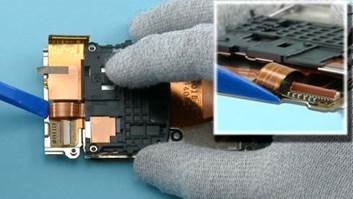

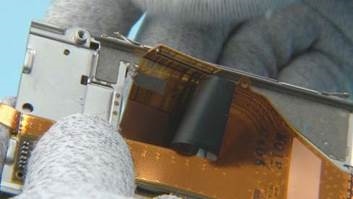

43. Beweeg de slide en duw de MAIN FLEX ASSEMBLY (hoofdflexeenheid) door de opening van de SLIDER MODULE (schuifmodule).

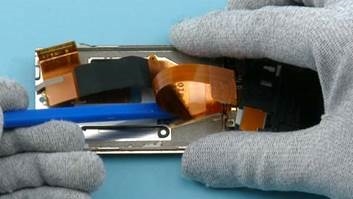

44. Maak de bovenkant van de MAIN FLEX ASSEMBLY (hoofdflexeenheid) los van de SLIDER MODULE (schuifmodule) met de SS-93.

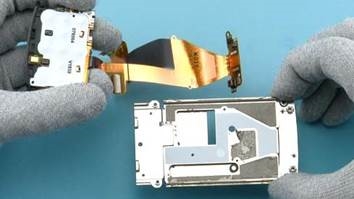

45. Ga door met het losmaken van het overgebleven deel van de MAIN FLEX ASSEMBLY (hoofdflexeenheid) aan de bovenkant.

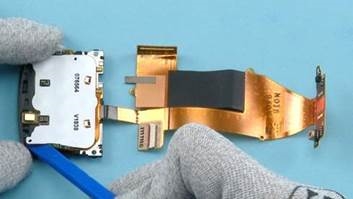

46. Verwijder de SLIDE MODULE (schuifmodule).

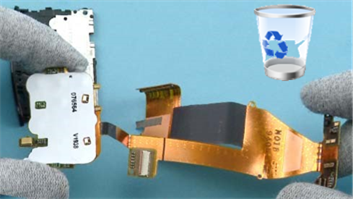

47. Verwijder de main flex (hoofdflex) van de UI KEYMAT SUPPORT ASSEMBLY (UI-toetsenbordondersteuningseenheid) met de SS-93.

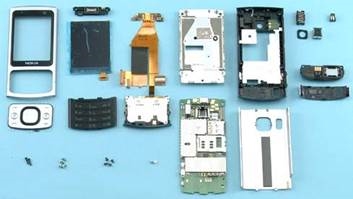

48. De UI flex (UI-flex) kan niet meer worden gebruikt. Gooi deze weg.


49. De Nokia 6700 slide demontageprocedure is nu voltooid.
    Einde van de demontage


MONTAGE TIPS

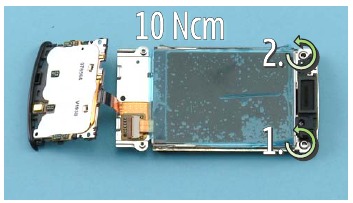

1. Draai de twee TORX+ maat 4 schroeven vast met een aanhaalmoment van 10 Ncm in de aangegeven volgorde.

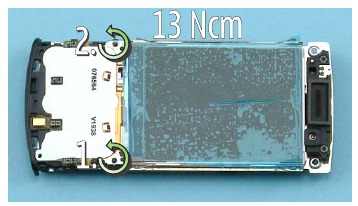

2. Draai de twee TORX+ maat 4 schroeven vast met een aanhaalmoment van 13 Ncm in de aangegeven volgorde.

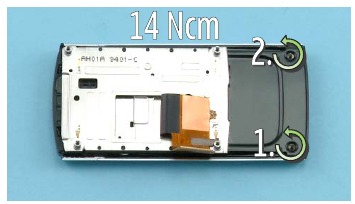

3. Draai de twee TORX+ maat 4 schroeven vast met een aanhaalmoment van 14 Ncm in de aangegeven volgorde.

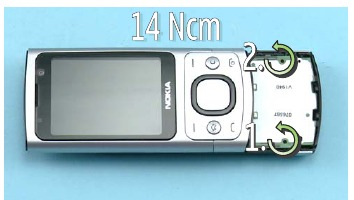

4. Draai de twee TORX+ maat 4 schroeven vast met een aanhaalmoment van 14 Ncm in de aangegeven volgorde.

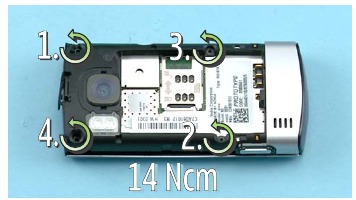

5. Draai de vier TORX+ maat 4 schroeven vast met een aanhaalmoment van 14 Ncm in de aangegeven volgorde.


De UI KEYMAT-STEUN op de MAIN FLEX ASSEMBLY monteren

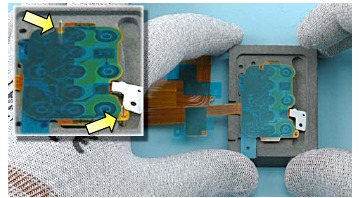

1. Lijn de MAIN FLEX uit met de SS-217 door gebruik te maken van de geleidepennen.

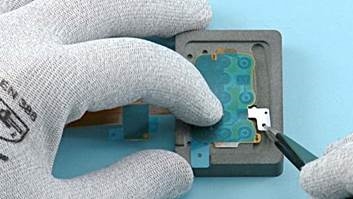

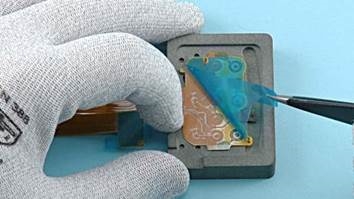

2. Verwijder de beschermtape van de microfoon.

3. Verwijder de beschermtape van de UI KEYMAT.

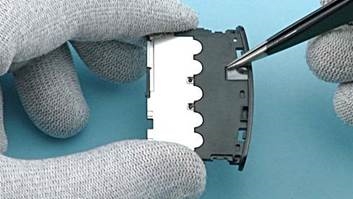

4. Verwijder de beschermtape van de microfoonpakking van de UI KEYMAT-STEUN.

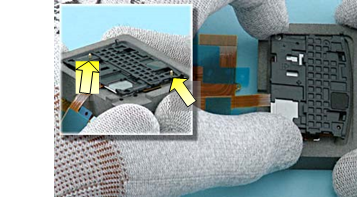

5. Gebruik de geleidepennen van de SS-217 om de UI KEYMAT-STEUN correct uit te lijnen.

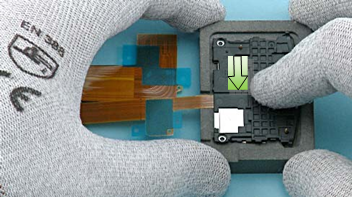

6. Druk de UI KEYMAT-STEUN voorzichtig naar beneden zodat de lijm op de MAIN FLEX ASSEMBLY wordt geactiveerd.

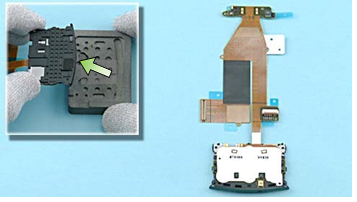

7. Verwijder de MAINFLEX ASSEMBLY met de UI KEYMAT-STEUN. Het monteren van de UI KEYMAT-STEUN op de MAIN FLEX ASSEMBLY is nu voltooid.


Voorbuigen van de LCD-flex

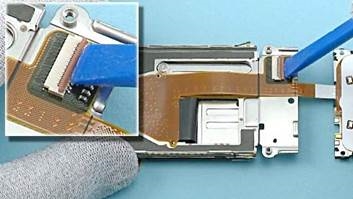

1. Open het vergrendelingsmechanisme van de LCD-connector op de MAIN FLEX ASSEMBLY met de SS-93.

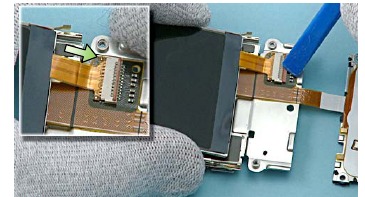

2. Sluit de LCD-connector aan op de MAIN FLEX ASSEMBLY. Sluit het vergrendelingsmechanisme met de SS-93.

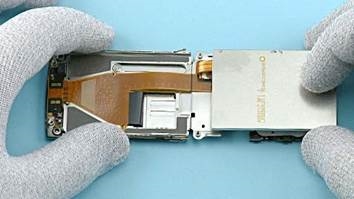

3. Draai de LCD om.

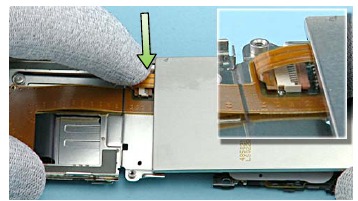

4. Druk de LCD-flex voorzichtig aan zoals afgebeeld.

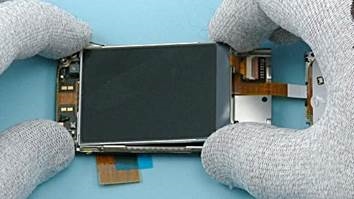

5. Draai de LCD terug en plaats deze correct op de SLIDE MODULE.

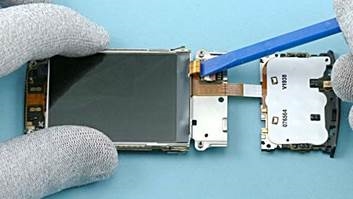

6. Plaats de SS-93 zoals afgebeeld om deze te gebruiken als geleiding voor de tweede buiging.

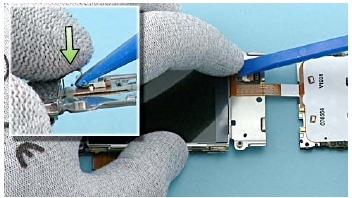

7. Druk de LCD-flex voorzichtig aan zoals afgebeeld om deze correct te buigen. Controleer voordat u de UI KEYMAT-STEUN monteert of de LCD-flex correct is aangesloten op de MAIN FLEX ASSEMBLY.

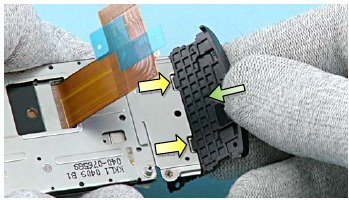

8. Schuif de UI KEYMAT-STEUN in de aangegeven richting. Zorg ervoor dat de getoonde twee clips correct zijn gepositioneerd.

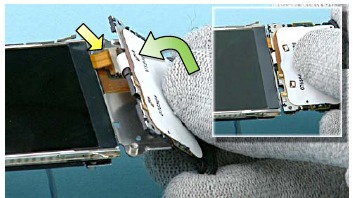

9. Controleer voordat u de UI KEYMAT-STEUN volledig plaatst of de LCD-flex correct is gebogen. Plaats de UI KEYMAT-STEUN op zijn plaats zodat de LCD-flex er mooi onder gevouwen zit

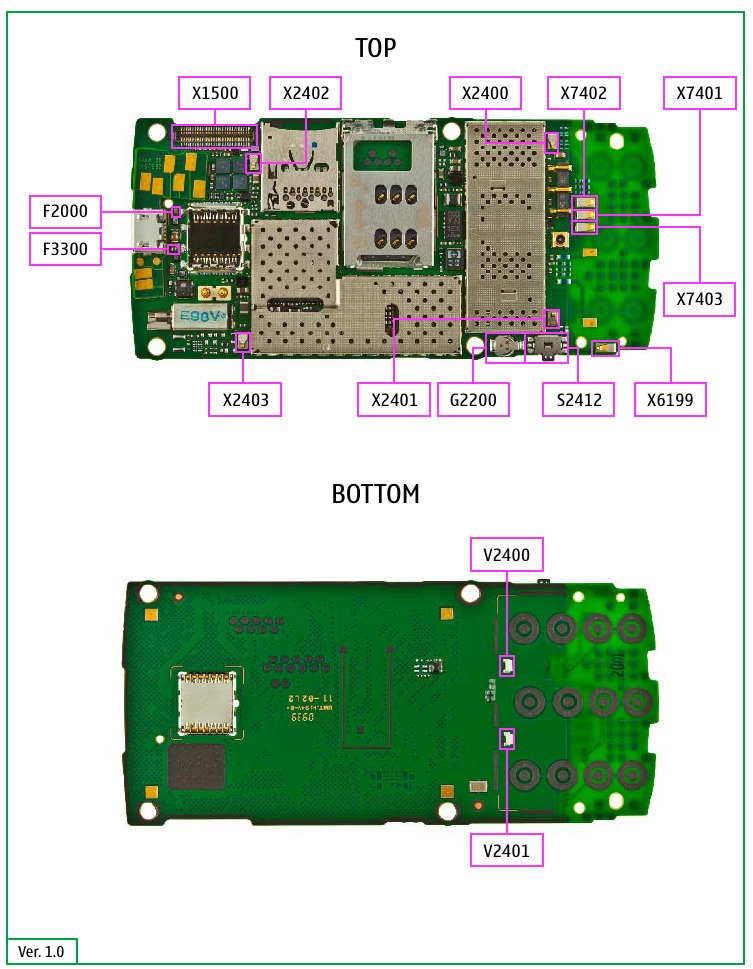

SOLDEERCOMPONENTEN

Kenmerken zender-ontvanger

Band: RM-576:

• WCDMA 900/1900/2100 (VIII, II, I)
• GSM 850/900/1800/1900 RM-577:
• WCDMA 850/1900/2100 (V, II, I)
• GSM 850/900/1800/1900

Display: 320 x 240 QVGA 2.2" 16M kleuren TFT
Camera: Hoofdcamera: 5 megapixels (2592 x 1944) 3x digitale zoom Secundaire camera: 320 x 240
Besturingssysteem: S60 3rd Edition Feature Pack 2 (S60 3.2.3) Symbian OS 9.3

Aansluitingen:

• Bluetooth 2.0 EDR, A2DP
• 2,5 mm AV-connector
• High-Speed 2.0 Micro-USB connector
• Micro SD-kaart (2 GB in verkooppakket)
• WLAN wordt niet ondersteund

Zender-ontvanger met BL-4C-batterijpakket

Opmerking: Gesprekstijden zijn afhankelijk van netwerkparameters en telefooninstellingen

WAARSCHUWINGEN EN VOORZORGSMAATREGELEN

Raadpleeg de gebruikershandleiding van de telefoon voor instructies met betrekking tot bediening, verzorging en onderhoud, inclusief belangrijke veiligheidsinformatie. Let ook op het volgende:

Waarschuwingen

1. VOORZICHTIGHEID IS GEBODEN BIJ INSTALLATIE IN VOERTUIGEN DIE ZIJN UITGERUST MET ELEKTRONISCHE MOTORMANAGEMENTSYSTEMEN EN ANTI–SLIPS REMSYSTEMEN. ONDER BEPAALDE STORINGSOMSTANDIGHEDEN KAN UITGEZONDEN RF-ENERGIE HUN WERKING BEÏNVLOEDEN. RAADPLEEG INDIEN NODIG DE VOERTUIGDEALER/-FABRIKANT OM DE IMMUNITEIT VAN ELEKTRONISCHE VOERTUIGSYSTEMEN TEGEN RF-ENERGIE TE BEPALEN.
2. DE DRAAGBARE TELEFOON MAG NIET WORDEN GEBRUIKT IN GEBIEDEN WAARIN WAARSCHIJNLIJK ONTPLOFBARE ATMOSFEREN AANWEZIG ZIJN, BIJVOORBEELD BENZINESTATIONS (SERVICESTATIONS), STRAALGEBIEDEN ENZ.
3. DE WERKING VAN ALLE RADIOZENDAPPARATUUR, INCLUSIEF MOBIELE TELEFOONS, KAN DE FUNCTIONALITEIT VAN ONVOLDOENDE BESCHERMDE MEDISCHE APPARATEN VERSTOREN. RAADPLEEG EEN ARTS OF DE FABRIKANT VAN HET MEDISCHE APPARAAT ALS U VRAGEN HEEFT. ANDERE ELEKTRONISCHE APPARATUUR KAN OOK WORDEN ONDERWORPEN AAN STORINGEN.

Voorzorgsmaatregelen

1. Service en uitlijning mogen alleen worden uitgevoerd door gekwalificeerd personeel.
2. Zorg ervoor dat alle werkzaamheden worden uitgevoerd op een antistatische werkplek en dat een antistatische polsband wordt gedragen.
3. Gebruik alleen goedgekeurde componenten zoals gespecificeerd in de onderdelenlijst.
4. Zorg ervoor dat alle componenten, modules, schroeven en isolatoren correct worden teruggeplaatst na service en uitlijning.
5. Zorg ervoor dat alle kabels en draden correct worden teruggeplaatst

ESD-BESCHERMING

Nokia vereist dat servicepunten voldoende ESD-bescherming (tegen statische elektriciteit) hebben bij het onderhouden van de telefoon.
Elk product waarvan de behuizing is verwijderd, moet worden behandeld met ESD-bescherming. De SIM-kaart kan worden vervangen zonder ESD-bescherming als het product verder klaar is voor gebruik.
Om de behuizing te vervangen, moet ESD-bescherming worden toegepast.
Alle elektronische onderdelen van het product zijn gevoelig voor ESD. Zelfs weerstanden kunnen worden beschadigd door statische elektriciteitsontlading.
Alle ESD-gevoelige onderdelen moeten worden verpakt in gemetalliseerde beschermende zakken tijdens verzending en behandeling buiten een ESD-beschermd gebied (EPA).
Elke reparatie waarbij het product wordt geopend of de productcomponenten worden gehanteerd, moet worden uitgevoerd onder ESD-bescherming.
ESD-beschermde reserveonderdelenpakketten MOGEN NIET worden geopend/gesloten buiten een ESD-beschermd gebied.
Neem voor meer informatie en lokale vereisten over ESD-bescherming en ESD-beschermde gebieden contact op met uw lokale Nokia After Market Services-vertegenwoordiger.

ONDERHOUD EN VERZORGING

Dit product is van superieur ontwerp en vakmanschap en moet met zorg worden behandeld. De onderstaande suggesties helpen u om aan eventuele garantieverplichtingen te voldoen en om vele jaren van dit product te genieten.

• Houd de telefoon en alle onderdelen en accessoires buiten het bereik van kleine kinderen.
• Houd de telefoon droog. Neerslag, vochtigheid en alle soorten vloeistoffen of vocht kunnen mineralen bevatten die elektronische circuits aantasten.
• Gebruik of bewaar de telefoon niet in stoffige, vuile omgevingen. De bewegende onderdelen kunnen beschadigd raken.
• Bewaar de telefoon niet in warme omgevingen. Hoge temperaturen kunnen de levensduur van elektronische apparaten verkorten, batterijen beschadigen en bepaalde kunststoffen kromtrekken of smelten.
• Bewaar de telefoon niet in koude omgevingen. Wanneer deze opwarmt (tot zijn normale temperatuur), kan er zich vocht in het apparaat vormen, wat de elektronische printplaten kan beschadigen.
• Laat de telefoon niet vallen, stoot er niet tegen of schud hem niet. Ruw gebruik kan interne printplaten breken.
• Gebruik geen agressieve chemicaliën, reinigingsmiddelen of sterke reinigingsmiddelen om de telefoon schoon te maken.
• Verf de telefoon niet. Verf kan de bewegende delen verstoppen en een goede werking verhinderen.
• Gebruik alleen de meegeleverde of een goedgekeurde vervangende antenne. Niet-goedgekeurde antennes, modificaties of hulpstukken kunnen de telefoon beschadigen en kunnen in strijd zijn met de voorschriften voor radioapparatuur.
  Alle bovenstaande suggesties zijn in gelijke mate van toepassing op het product, de batterij, de oplader of een accessoire.

BATTERIJ-INFORMATIE

Opmerking: De volledige prestaties van een nieuwe batterij worden pas bereikt na twee of drie volledige laad- en ontlaadcycli! De batterij kan honderden keren worden opgeladen en ontladen, maar zal uiteindelijk verslijten.
Wanneer de gebruiksduur (gesprekstijd en stand-bytijd) merkbaar korter is dan normaal, is het tijd om een nieuwe batterij te kopen. Gebruik alleen batterijen die zijn goedgekeurd door de telefoonfabrikant en laad de batterij alleen op met de opladers die zijn goedgekeurd door de fabrikant.
Haal de oplader uit het stopcontact wanneer deze niet in gebruik is. Laat de batterij niet langer dan een week aangesloten op een oplader, omdat overladen de levensduur kan verkorten.
Indien een volledig opgeladen batterij niet wordt gebruikt, zal deze zich na verloop van tijd ontladen. Extreme temperaturen kunnen het vermogen van uw batterij om op te laden beïnvloeden.
Voor goede gebruiksduur met Ni-Cd/NiMh-batterijen, ontlaad de batterij van tijd tot tijd door het product ingeschakeld te laten totdat het vanzelf uitschakelt (of door gebruik te maken van de batterij-ontlaadfunctie van een goedgekeurd accessoire dat voor het product beschikbaar is).
Probeer niet om de batterij op een andere manier te ontladen. Gebruik de batterij alleen voor het beoogde doel.
Gebruik nooit een beschadigde oplader of batterij.
Sluit de batterij niet kort. Onbedoeld kortsluiten kan optreden wanneer een metalen voorwerp (munt, clip of pen) een directe verbinding veroorzaakt tussen de + en - polen van de batterij (metalen strips op de batterij), bijvoorbeeld wanneer u een reservebatterij in uw zak of tas draagt. Kortsluiting van de polen kan de batterij of het verbindende voorwerp beschadigen.
Het achterlaten van de batterij op warme of koude plaatsen, zoals in een gesloten auto in zomer- of winterse omstandigheden, zal de capaciteit en de levensduur van de batterij verminderen. Probeer de batterij altijd tussen 15°C en 25°C (59°F en 77°F) te bewaren.
Een telefoon met een warme of koude batterij werkt mogelijk tijdelijk niet, zelfs niet als de batterij volledig is opgeladen. De prestaties van batterijen zijn vooral beperkt bij temperaturen die ver onder het vriespunt liggen.
Gooi batterijen niet in vuur! Gooi batterijen weg volgens de plaatselijke voorschriften (bijvoorbeeld recycling).
Niet weggooien als huishoudelijk afval.
