Nokia 6020 RM-30 handleiding

KENMERKEN VAN DE TRANSCEIVER

GSM triband 900/1800/1900 (EGSM) voor E&A, APAC en Amerika

• GSM triband 850/1800/1900 alleen voor Amerika
• Geïntegreerde VGA-camera
• Kleurendisplay: 27,5mm x 27,5mm actief formaat, 65k kleuren, hoge resolutie 128x128 actieve matrix
• Keymat met 5(9)-wegs navigatietoets
• Monoblock-ontwerp met door de gebruiker verwisselbare voor- en achterkant
• Geïntegreerde handsfree-luidspreker
• Push-to-talk functie
• Pop-port connector, IrDa
• GPRS (Klasse 10) 3+2, 4+1, EGPRS (Klasse 6) 3+1, 2+2
• Belvolume: ~100 dB vanaf 5 cm afstand
• WAP 2.0 – xHTML over TCP/IP stack.

Transceiver met BL-5B 760mAh Li-Ion batterijpakket

Milieukenmerken:

• Loodvrij gesoldeerd
• RoHS-conform (Restriction on Hazardous Substances, 2002/95/EC)

ALGEMENE REPARATIE-INFORMATIE

In deze sectie krijgt de technicus enkele algemene hints over het uitvoeren van reparaties:

• Om vertrouwd te raken met het Nokia-product, leest u de tutorials of gebruikershandleiding op www.nokia.com --> Support--> Phones, door het telefoonmodel te selecteren.
• Voordat u met de reparatie begint, moet u zorgen voor ESD-voorzorgsmaatregelen, zoals zich in uw ESD-beschermde ruimte bevinden en uw polsband aansluiten.
• Gebruik handschoenen om corrosie en vingerafdrukken te voorkomen.
• Bescherm vensters en displays met een film om stof en krassen te voorkomen.
• Bij het reinigen van de LCD-module kan elke pluisvrije doek worden gebruikt (bijv. Micro-Fiber doek).
• Bij het reinigen van de pads moet u een zachte doek/ESD-borstel en isopropanol gebruiken. Het is niet toegestaan ​​om een ​​glasvezelpotlood te gebruiken, omdat dit het oppervlak bekrast en later tot corrosie leidt.
• Mechanische onderdelen (behalve afschermingsdeksels en gebogen onderdelen), die het defect niet hebben verholpen, kunnen opnieuw worden gebruikt, indien ze niet zijn gesoldeerd.
• Wanneer u de afschermingsdeksels verwijdert, zorg er dan voor dat u ze vervangt door nieuwe, anders kan de hoogfrequente lekkage de werking van het apparaat beïnvloeden.
  Gebruik altijd originele Nokia-reserveonderdelen.
  Controleer de soldeerverbindingen van de onderdelen die betrekking hebben op de aangegeven fout (bijv. gesoldeerde connectoren of schakelaars) en soldeer ze indien nodig opnieuw (alleen niveau 2).
  Verwijder overbodige soldeervloeistof na reparatie.
• Voldoe aan de koppelvereisten bij het monteren van de unit (zie ook het document "torques for transceiver assembly" op de Nokia Partner-website/Nokia Online).
• Gebruik altijd uw eigen apparatuur om te testen waarvan u zeker weet dat deze werkt. Bijv. als de klant klaagt over de laderfunctie, test de telefoon dan met uw eigen lader om zeker te weten of de telefoon of de lader de storing veroorzaakt.
• Een SIM-kaart is nodig voor alle GONOGO-tests.
• Wanneer u de foutlogboekinzendingen maakt, noteer dan altijd de artikelcode die de storing heeft veroorzaakt. Vul indien nodig ook de juiste onderdeelcode van de assemblage in.
• Houd er rekening mee dat sommige storingen softwaregerelateerd kunnen zijn en kunnen worden opgelost met een update.
• Er zijn verschillende documenten beschikbaar op PWS/NOL die moeten worden gevolgd:
• Zorg er eerst voor de meest recente inhoudspagina's van Service Bulletins, die altijd beschikbaar zijn voor elke map op de Nokia Partner-website/Nokia Online. Dit is ook belangrijk om te herkennen of bestaande documenten ongeldig zijn geworden.
• De serviceniveau-indicator onder aan elk document geeft de juiste bestemming aan.

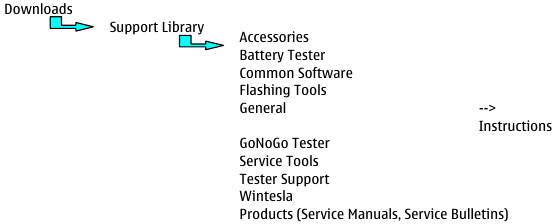

Downloads > Supportbibliotheek >

1. Instructies
2. Algemene Service Bulletins
3. Productgerelateerde documenten
4. Reserveonderdelen Service Bulletins
5. Service Tools Service Bulletins
6. Common Softwares Service Bulletins
   enz,...

Gebruik Algemene SB-217 als referentie of overzicht.
Controleer ook regelmatig de Nokia Partner-website (PWS)/Nokia Online (NOL) voor het laatste nieuws en bestanden.

PATHFINDER VOOR WERKPLAATSPERSONEEL

Naast de informatie in deze servicehandleiding zijn er verschillende instructies en informatie die moeten worden gevolgd.
De belangrijkste documentatiedatabase is de Nokia Partner-website / Nokia Online met als doel verschillende multimedia-inhoud te leveren, zoals videoclips of interactieve tutorials.

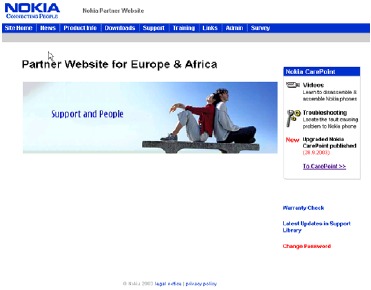

Nokia Partner-website
De Nokia Partner-website voor de EMEA-regio is de belangrijkste documentatiedatabase voor alle serviceproviders (niveau 1-4). Alle service-relevante informatie, zoals bijv. Servicehandleidingen, Service Bulletins of algemene instructies zijn beschikbaar. De inhoud is beperkt op basis van uw toegangsniveau. Om up-to-date te blijven, ook met betrekking tot de nieuwste software-updates, is een dagelijkse controle van "laatste updates in de ondersteuningsbibliotheek" nodig.

Het is verplicht om dagelijks te letten op de nieuwste technische en organisatorische informatie om indien nodig te worden bijgewerkt (zie "Laatste updates in de ondersteuningsbibliotheek"). Elke nieuwe informatie moet zo snel mogelijk worden verwerkt en geïmplementeerd.
Wanneer u bent ingelogd op PWS, kunt u ook de benodigde informatie vinden in verschillende mappen, zoals:

Om het serververkeer te verminderen, wordt aanbevolen om de nieuwste versie van grote bestanden zoals video's, Phoenix-pakketten of servicehandleidingen slechts één keer te downloaden en intern te distribueren voor verder gebruik.

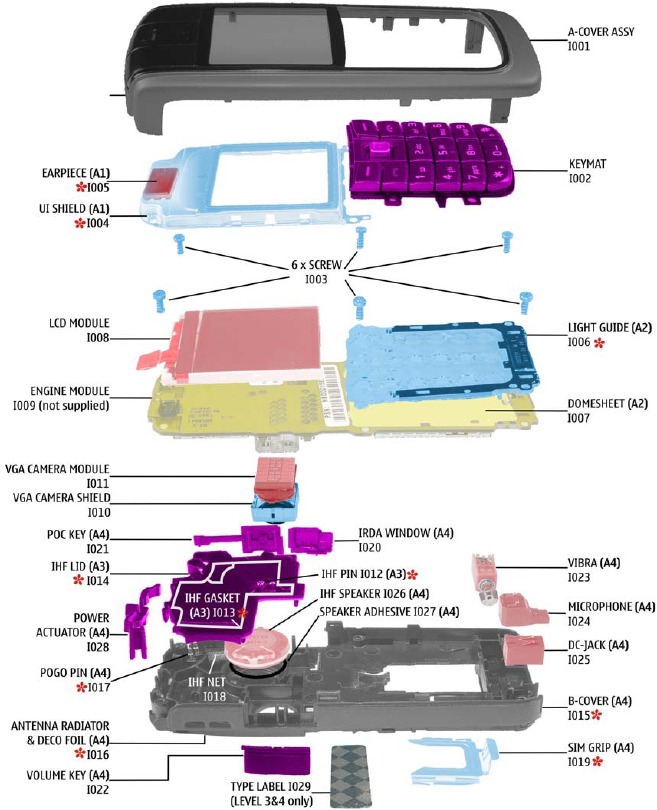

ONTPLOFTE WEERGAVE

Aanbeveling voor de ecologisch verantwoorde verwijdering van componenten. Gekleurde componenten tonen de verschillende categorieën. Zie de bijbehorende ITEM/CIRCUIT REF in de Service Bulletins voor reserveonderdelen op PWS/NOL.

A1 = UI SHIELD ASSY
A2 = LIGHT GUIDE ASSY
A3 = IHF LID ASSY
A4 = B- COVER ASSY incl. A3
= ALLEEN BESCHIKBAAR ALS ASSEMBLAGE

ELECTRO
SILICONE
METAAL
PLASTIC
PWB
COVER

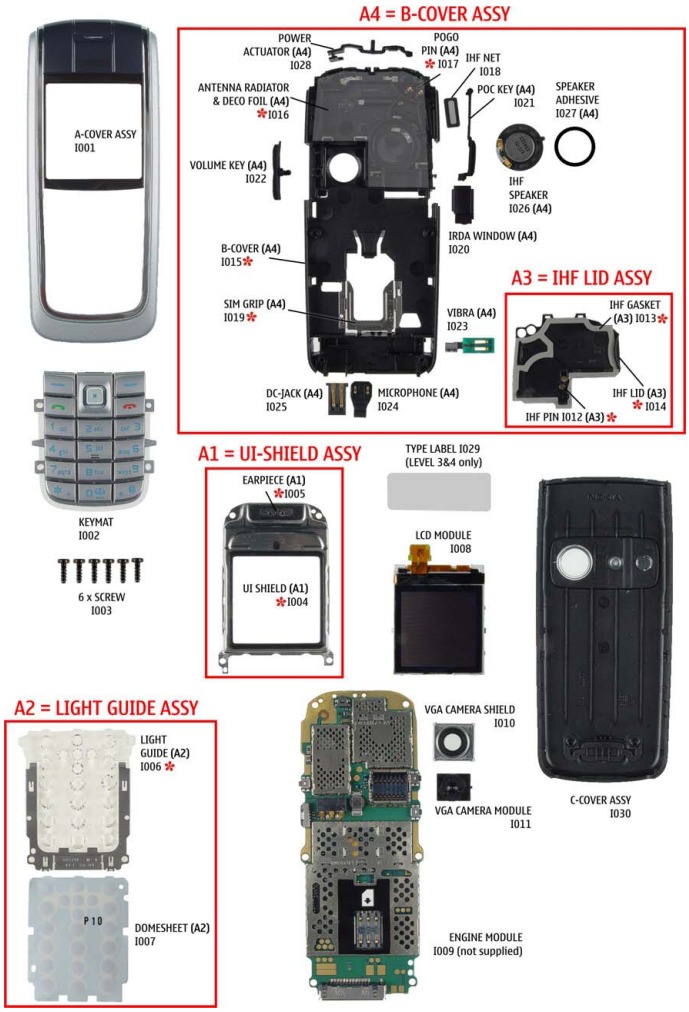

OVERZICHT RESERVEONDERDELEN

A1 = UI SHIELD ASSY
A2 = LIGHT GUIDE ASSY
A3 = IHF LID ASSY
A4 = B- COVER ASSY incl. A3
= ALLEEN BESCHIKBAAR ALS ASSEMBLAGE

LIJST MET RESERVEONDERDELEN

Vervang deze pagina (placeholder) door de meest recente bijbehorende Service Bulletins (reserveonderdelen, SWAP-units en service tools) van PWS/NOL!
Dit zorgt ervoor dat u alleen actuele bestelcodes gebruikt.
Daarom moeten Service Bulletins dagelijks worden gecontroleerd op PWS/NOL.

SERVICE TOOLS

	FLS-4S incl. ACF-8, Driver en gebruikershandleiding Dongle en flash-apparaat opgenomen in één pakket, speciaal ontwikkeld voor POS-gebruik.
	ACF-8 Universele voeding wordt gebruikt om de FLS-4S van stroom te voorzien.
	Interne batterij BL-5B Deze Li-Ion 760 mAh-batterij, die onder de achterklep is geplaatst, levert stroom in een lichtgewicht pakket.
	Reislader ACP-12 Kleine en lichtgewicht oplader voor het snel opladen van uw telefoonbatterij.
	Headset HS-5 Een gemakkelijke en handige handsfree-oplossing met afstandsbediening.
	SS-42 Gereedschap voor het verwijderen van de camera. De ene kant is voor demontage, de andere kant voor montage.
	XCS-1 Servicekabel wordt gebruikt om de FLS-4S aan te sluiten op SF-17.
	SF-17 POS Flash-adapter wordt gebruikt in een POS-omgeving (Point of Sales) voor het bijwerken van software. Het biedt gecontroleerde voedingsspanning en de nodige verbindingen tussen de telefoon en het flash-apparaat. Het vervangt de standaardbatterij van de telefoon tijdens de software-update.
	Testpennen voor Flash-adapter SF-17
	RJ-66 Soldeerhulpstuk
	Loodvrije soldeerdraad Verplicht voor loodvrije producten (alleen niveau 2).

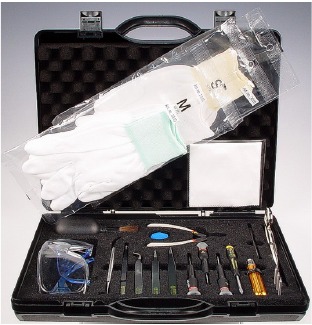

	0772040 NMP Standaard Toolkit Nokia openingsgereedschap SRT-6 Nokia nr. 0770431 Tonichi momentschroevendraaier Nokia nr. 6901525 Hoya microvezeldoek MX304 Dastex handschoenen S, M, XL Artilux veiligheidsbril AH166 Wera bit T5 867/4TX 5x50 Wera 867/4 6IP; 50mm (Torx 6 PLUS) Wera bit T6 867/4TX 6x50 Wera 867/1 5IP; 25mm (Torx 5 PLUS) Wera bit T6 PLUS® 867/4TX 6IP Facom zijsnijder 416E Facom T5 schroevendraaier SP.14032 Facom T6 schroevendraaier SP.14033 Facom sleufschroevendraaier AEF. 2x35.E Wetec pincet 7abb SA-ESD Wetec pincet 22 SA-ESD Wetec pincet 13 SA-SMD ESD Wetec pincet PSF SA-ESD Wetec ESD borstel E1211 Kaiser Fototechnik airbrush 6315 Wetec tandheelkundig hulpmiddel DEM83266/0 RS Components schaar 323-5732

SW-UPDATE

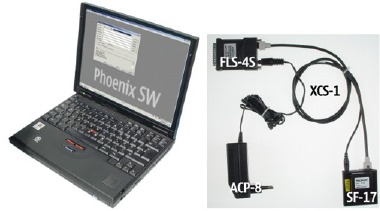

Om de FLS-4S Flash Dongle te gebruiken, moet u de gebruikershandleiding in de verkooppakket volgen. Controleer altijd de nieuwste versie van de flash-software, die beschikbaar is op
Nokia Partner-website / Nokia Online.

Flash Concept – (Point of Sales)
Het is erg belangrijk om deze inbreng- en verwijderingsprocedure te volgen, anders worden de contactpennen van de Flash-adapter beschadigd.

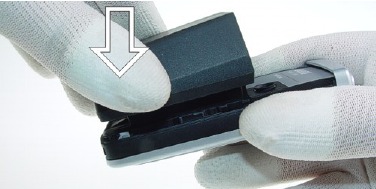

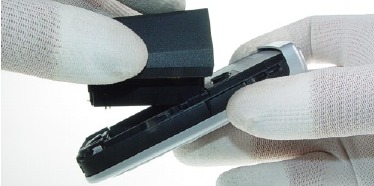

Plaats de Flash-adapter SF-17 als een batterij, begin aan de kant van de batterijconnector.

Duw nu de onderkant van de telefoon naar beneden, gebruik niet te veel kracht.

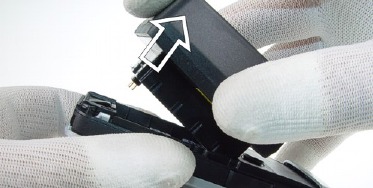

Begin bij het verwijderen van de telefoon altijd met de omgekeerde volgorde.

DEMONTAGE-INSTRUCTIES

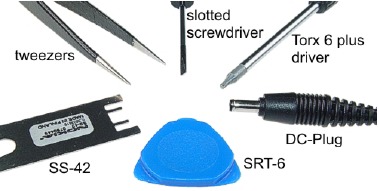

1. Benodigde gereedschappen voor demontage.

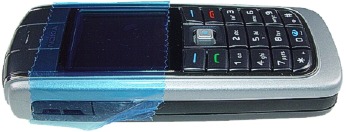

2. Bescherm het venster met een beschermfolie.

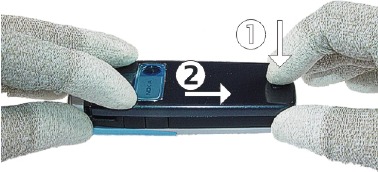

3. Verwijder de C-Cover en bescherm het Camera Window.

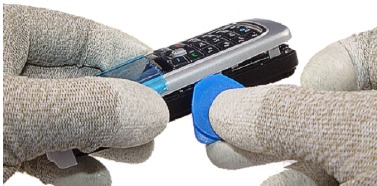

4. Ontgrendel de zijsluitingen met SRT-6 bij het openen van de A-Cover.

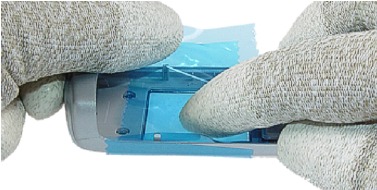

5. Bescherm ook de binnenkant van het venster met een beschermfolie.

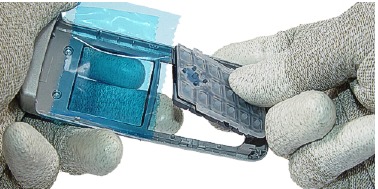

6. Verwijder de Keymat.

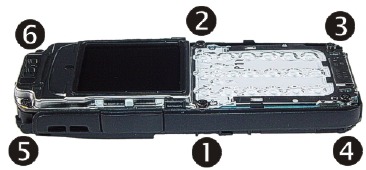

7. Draai de zes Torx Plus maat 6 schroeven los. Voor montage moeten de omgekeerde volgorde en een Torx Plus ® -schroevendraaier met een koppel van 28Ncm worden gebruikt.

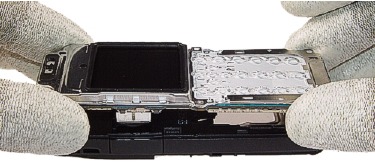

8. Neem de Engine Module van de B-Cover.

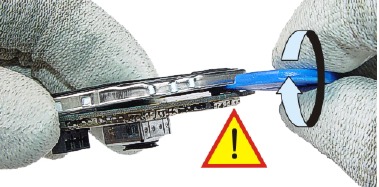

9. Open voorzichtig de LCD-connector. Beschadig de LCD-connector niet.

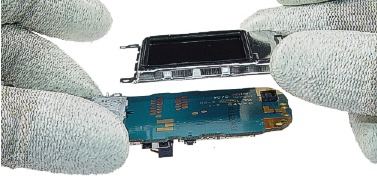

10. Verwijder UI Shield Assy met de LCD Module.

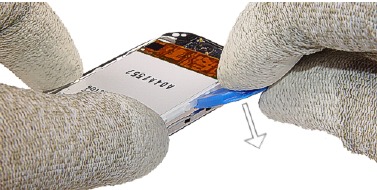

11. Wrik de LCD Module uit de UI Shield.

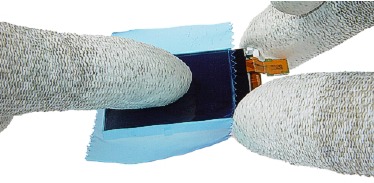

12. Bescherm de LCD Module met een beschermfolie.

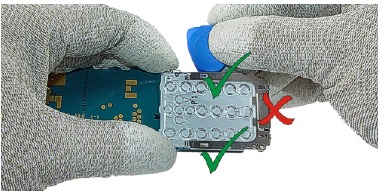

13. Scheid de Light Guide Assy van de Engine Module. Gebruik de SRT-6 niet aan de rechterkant om te voorkomen dat onderliggende componenten beschadigd raken.

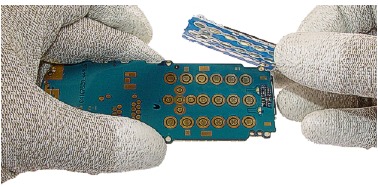

14. Verwijder nu de Light Guide Assy.

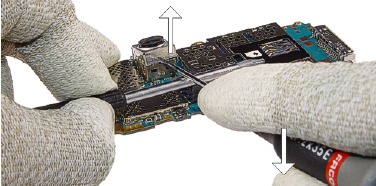

15. Gebruik een platte schroevendraaier als hefboom om de Camera Shield te openen.

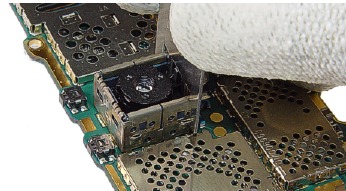

16. Gebruik de SS-42 om de Camera Module voorzichtig te ontgrendelen. Let op de geleidepen bij het monteren.

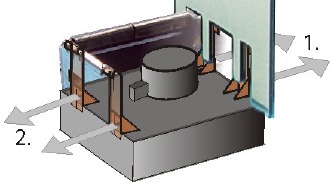

17. Plaats het verwijdergereedschap zoals afgebeeld en ontgrendel de sluitingen aan beide zijden.

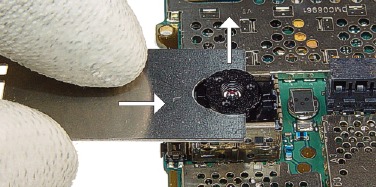

18. Schuif de SS-42 over de Camera Module en trek deze omhoog.

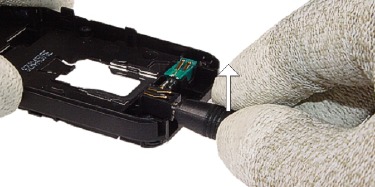

19. Verwijder de DC-Jack met een DC-Plug.

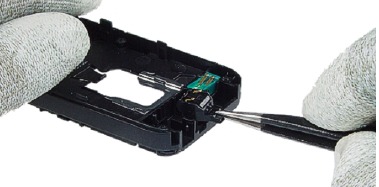

20. Verwijder de Microphone met een pincet.

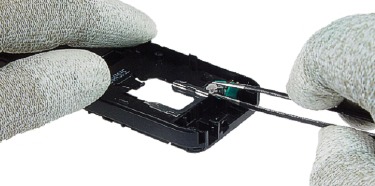

21. Wrik de Vibra Motor eruit.

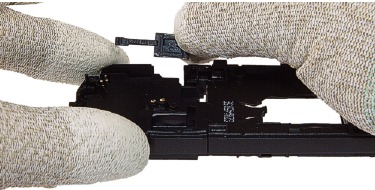

22. Verwijder de POC Key.

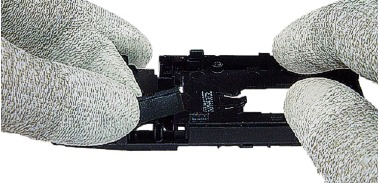

23. Verwijder de Volume Key.

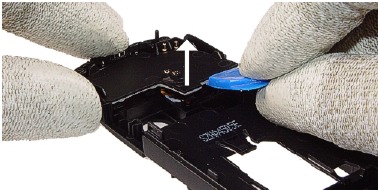

24. Ontgrendel eerst deze kant van de IHF Lid met SRT-6.

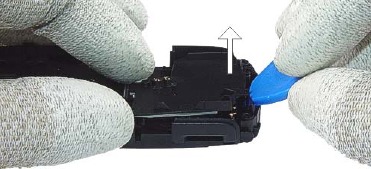

25. Ontgrendel nu de andere kant en verwijder de IHF Lid.

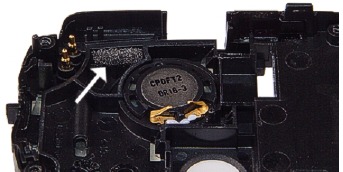

26. Let op, dat de IHF Net op zijn plaats blijft tijdens de demontage.

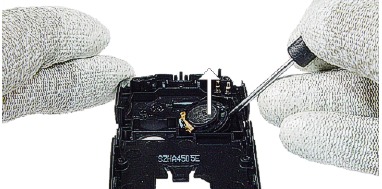

27. Maak de IHF Speaker voorzichtig los met een platte schroevendraaier. Gebruik altijd een nieuwe Speaker Adhesive bij het monteren.


LEGENDA VOOR SNELLE PROBLEEMOPLOSSER

Deze legenda is geldig voor alle onderdelen van de Quick Trouble Shooter

Volg de stappen totdat het probleem is opgelost. Als dit niet helpt, bent u niet bevoegd om verder te gaan.
	Alleen gemarkeerde componenten (bijv. I002 ) kunnen worden gewijzigd.
	Het startpunt van reparatieactiviteiten met betrekking tot de verschenen foutverschijnselen.
	Volg de pijlen stap voor stap
	Pads of contacten: Controleer de optische en mechanische staat, met name met betrekking tot corrosie. Reinig indien nodig.
	Meet component op elektrische functionaliteit en vervang indien nodig. (Alleen niveau 2)
	Pads of contacten: Controleer de optische en mechanische staat, met name met betrekking tot corrosie. Reinig indien nodig alleen met een ESD-borstel.
	Geen verdere acties mogelijk; stuur het product naar de betreffende serviceleverancier met een hoger serviceniveau.

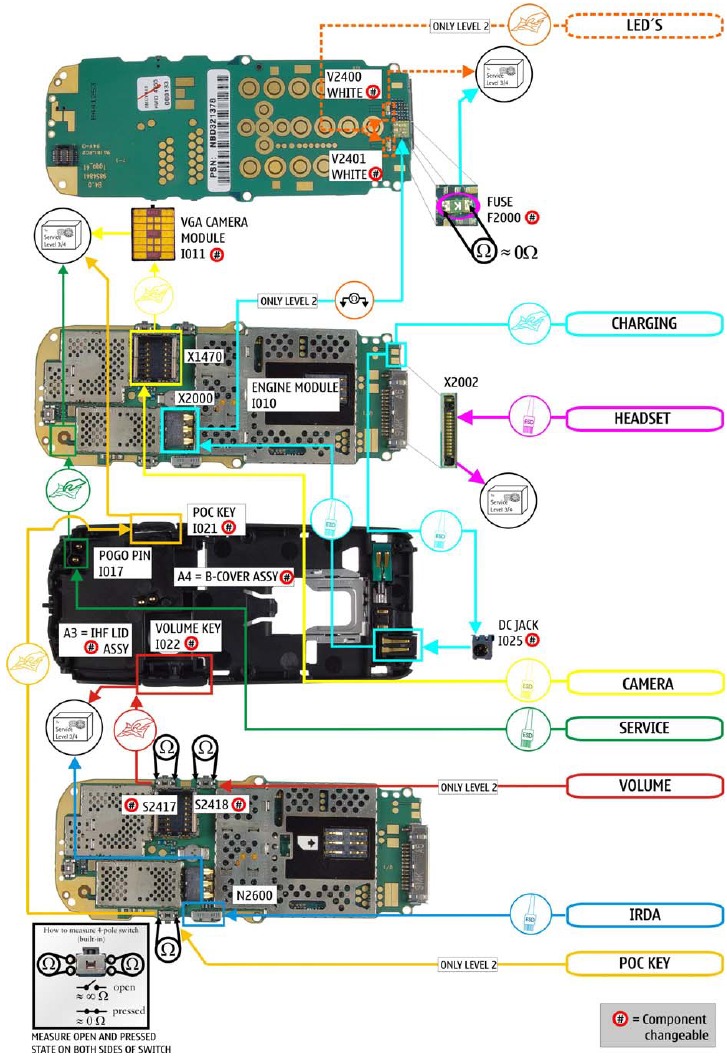

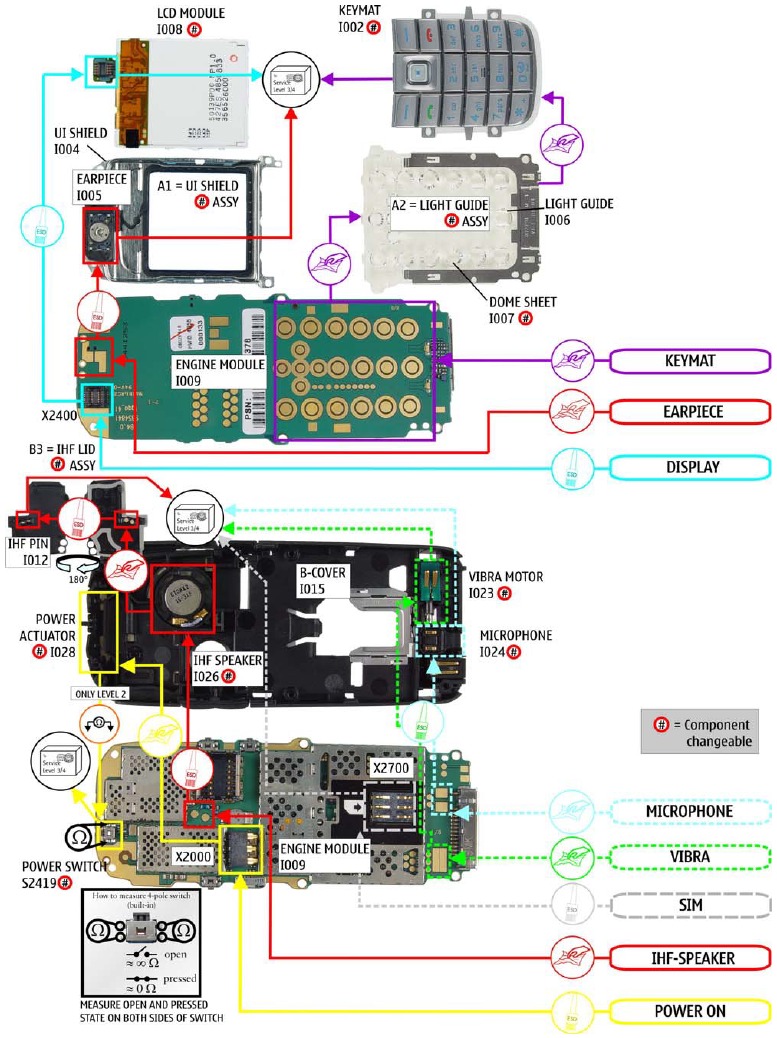

SNELLE PROBLEEMOPLOSSER

CAMERA GONOGO-TEST

Controleer voordat u met de GoNoGo-test begint of het cameravenster schoon is. Zo niet, maak dan het venster schoon met een doek.

Instellingen op de testunit:

• Druk op de rode ontvangstknop om naar het Home Menu te gaan
• Druk in het Home Menu op de Menu-toets
• Om een foto te maken, drukt u op de Menu-toets (Capture (Vastleggen))
• Deze afbeelding wordt automatisch opgeslagen in de Galerij in de map Foto's.
• De test is geslaagd als de afbeelding op uw scherm verschijnt. De camera is in orde.
• Selecteer Options (Opties)
• Selecteer Delete (Verwijderen)
• Selecteer Yes (Ja)
• Selecteer EXIT (AFSLUITEN) voor Home Menu
  Als de test mislukt, raadpleegt u de Quick Trouble Shooter.

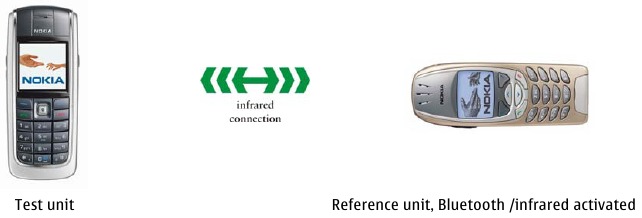

INFRAROODTEST

Infrared test (Infraroodtest)
U hebt een ander infraroodapparaat (bijv. 6310i) nodig om een GoNoGo-test uit te voeren. De infraroodvensters van de apparaten moeten naar elkaar gericht zijn en een afstand van ongeveer 15 cm hebben. Zorg ervoor dat infrarood is geactiveerd in het ontvangende apparaat.

Richt de IR-straal (infrarood) niet op iemands oog en laat deze geen andere IR-apparaten storen. Dit apparaat is een laserproduct van klasse 1.

Instellingen op de testunit:

• Druk op de rode End (Einde)-toets om naar het Home Menu te gaan
• Selecteer Names (Namen) en selecteer Search (Zoeken) naar een vermelding
  Als het telefoon- en SIM-geheugen leeg is, maakt u een nieuwe vermelding.
• Select (Selecteer) een vermelding en selecteer Details
• Selecteer Options (Opties)
• Selecteer Send business card (Visitekaart verzenden)
• Selecteer Via infrared (Via infrarood)
  Als het verzenden van het visitekaartje mislukt, controleer dan nogmaals of de infraroodvensters naar elkaar gericht zijn en of infrarood is geactiveerd in het referentieapparaat. Probeer het verzenden vervolgens opnieuw.
  De test is geslaagd als u dit bericht op het ontvangende apparaat krijgt.
  U krijgt geen bevestiging op het verzendende apparaat

• Druk op de rode End (Einde)-toets om naar het Home Menu te gaan

GONOGO-TEST

Na de optische controle moet een GoNoGo-test worden uitgevoerd als het apparaat is losgeschroefd om de functionaliteit van de telefoon te garanderen.

Raadpleeg de actuele informatie op de Partner Website/ Nokia Care Point. Let er bij het gebruik van geleverde tester-ondersteuningsbestanden op dat de juiste instelling wordt gebruikt volgens het testertype en het producttype. Raadpleeg "Recommended Service Equipment" op de Nokia Partner Website/Nokia Online.

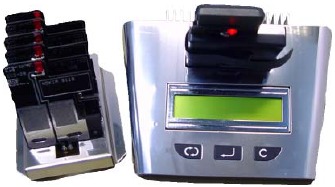

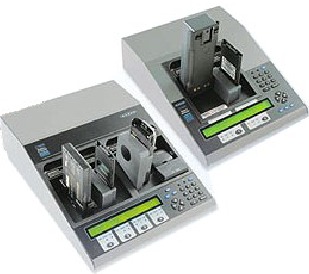

ACCUTEST

Met een accutester kunt u de capaciteit van Nokia-accu's testen.
Raadpleeg de actuele informatie op de Partner Website/Nokia Online.

http://www.astratec.co.uk/

http://www.cadex.com/

DOORSTUREN VAN REPARATIES

Wanneer het nodig is om reparaties door te sturen naar de juiste serviceleverancier met een hoger serviceniveau, raden we aan de aangeboden omruiltelefoonkartons te gebruiken zoals beschreven in Reserveonderdelen SB-004.

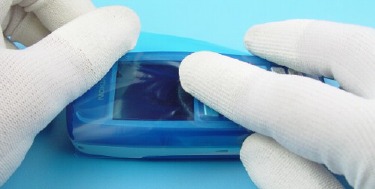

Bescherm het venster altijd met een beschermfolie.

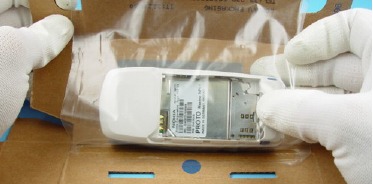

Plaats het apparaat onder de stretchfolie.

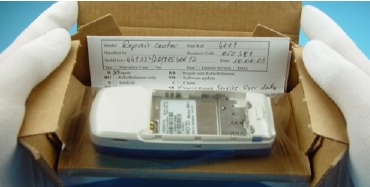

Voeg reparatiedocumentatie toe, bijv. een ingevulde servicenotitie, in het omruilkarton.

Vouw het omruilkarton zoals weergegeven in Reserveonderdelen SB-004.

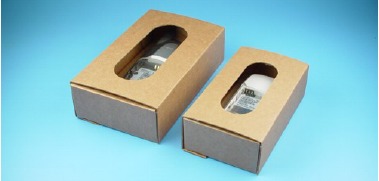

Er zijn twee verschillende maten omruilkartons voor gangbare mobiele telefoons.

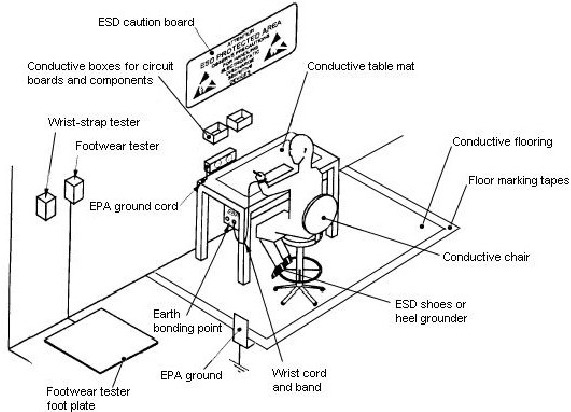

ESD-BESCHERMINGSEISEN

Raadpleeg het document Service Supplier Requirements (Eisen aan serviceleveranciers) op de Partner Website/Nokia Online in de map Algemene instructies.

GEBRUIK geleidende zakken en dozen
GEBRUIK ESD-compatibele servicegereedschappen
GEBRUIK geleidende afvalbakken
GEBRUIK ESD-handschoenen bij het hanteren van PWB's/PCB's
GEBRUIK reinigingsmateriaal zonder de el. kenmerken te wijzigen
GEBRUIK geaarde serviceapparatuur, d.w.z. soldeerstation
GEBRUIK ESD-kleding zoals een jas of kiel

NIET roken
NIET drinken
NIET eten
GEEN stof
GEEN nutteloze items
GEEN normale perslucht voor het reinigen van modules/displays

De video behandelt algemene problemen met betrekking tot elektrostatische ontlading (ESD).

WAARSCHUWINGEN EN VOORZORGSMAATREGELEN

Raadpleeg de gebruikershandleiding van de telefoon voor instructies met betrekking tot bediening, onderhoud en verzorging, inclusief belangrijke veiligheidsinformatie. Neem ook het volgende in acht:

1. VOORZICHTIGHEID IS GEBODEN BIJ INSTALLATIE IN VOERTUIGEN DIE ZIJN UITGERUST MET ELEKTRONISCHE MOTORENBEHEERSYSTEMEN EN ANTI-SLIPREMSYSTEMEN. ONDER BEPAALDE STORINGSOMSTANDIGHEDEN KAN UITGEZONDEN RF-ENERGIE HUN WERKING BEÏNVLOEDEN. RAADPLEEG INDIEN NODIG DE VOERTUIGDEALER/FABRIKANT OM DE IMMUNITEIT VAN ELEKTRONISCHE VOERTUIGSYSTEMEN VOOR RF-ENERGIE TE BEPALEN.
2. DE DRAAGBARE TELEFOON MAG NIET WORDEN GEBRUIKT IN GEBIEDEN WAARWAARSCHIJNLIJK POTENTIEEL EXPLOSIEVE ATMOSFEREN ZIJN, BIJVOORBEELD BENZINESTATIONS (SERVICESTATIONS), STRAALGEBIEDEN ENZ.
3. DE WERKING VAN ALLE RADIOZENDAPPARATUUR, INCLUSIEF MOBIELE TELEFOONS, KAN DE FUNCTIONALITEIT VAN ONVOLDOENDE BESCHERMDE MEDISCHE APPARATEN VERSTOREN. RAADPLEEG EEN ARTS OF DE FABRIKANT VAN HET MEDISCHE APPARAAT ALS U VRAGEN HEEFT. ANDERE ELEKTRONISCHE APPARATUUR KAN OOK WORDEN BLOOTGESTELD AAN STORINGEN.

1. Service en uitlijning mogen alleen worden uitgevoerd door gekwalificeerd personeel.
2. Zorg ervoor dat alle werkzaamheden worden uitgevoerd op een antistatische werkplek en dat een antistatische polsband wordt gedragen.
3. Gebruik alleen goedgekeurde componenten zoals gespecificeerd in de onderdelenlijst.
4. Zorg ervoor dat alle componenten, modules, schroeven en isolatoren correct worden teruggeplaatst na service en uitlijning. Zorg ervoor dat alle kabels en draden correct worden teruggeplaatst.

Elektrostatische ontlading kan de gevoelige componenten van elektronische producten gemakkelijk beschadigen. Daarom moet elke serviceleverancier zorgen voor alle voorzorgsmaatregelen die worden genoemd in de service level gerelateerde "Service Partner Requirements", beschikbaar op de Nokia Partner Web Site/Nokia Online. Zie ook ESD Protection Requirements in deze servicehandleiding.

Als u fouten vindt of als u verdere suggesties heeft, kunt u Nokia op de hoogte stellen via het onderstaande adres:
mailto: cc-ts-rc.documentation@nokia.com
