Asus CN60-handleiding

Serviceoverzicht

Lees dit hoofdstuk aandachtig door voor een overzicht van de verschillende onderdelen van de Chromebox en de nodige voorzorgsmaatregelen en gereedschappen voordat u service en reparaties uitvoert.

Om de beste service en ondersteuning voor de CN60 te bieden, hebben we de onderstaande informatie verstrekt voor technici van distributeurs en resellers om de volledige VivoPC demontage en montage uit te voeren. Voordat u de procedures uitvoert, dient u echter de samenvatting in dit hoofdstuk te lezen voor een overzicht van de onderdelen, voorzorgsmaatregelen en gereedschappen om onnodige schade aan de hardware van de VivoPC te voorkomen.

Het volgende hoofdstuk omvat:

• Overzicht
• Serviceoverzicht

CN60-overzicht

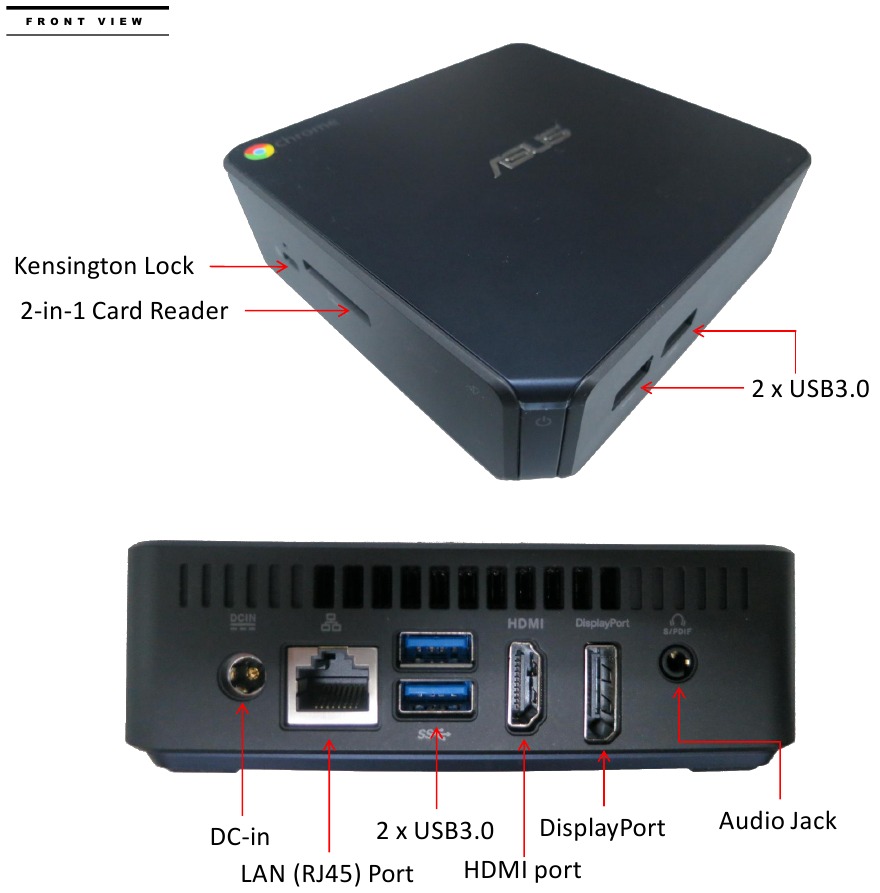

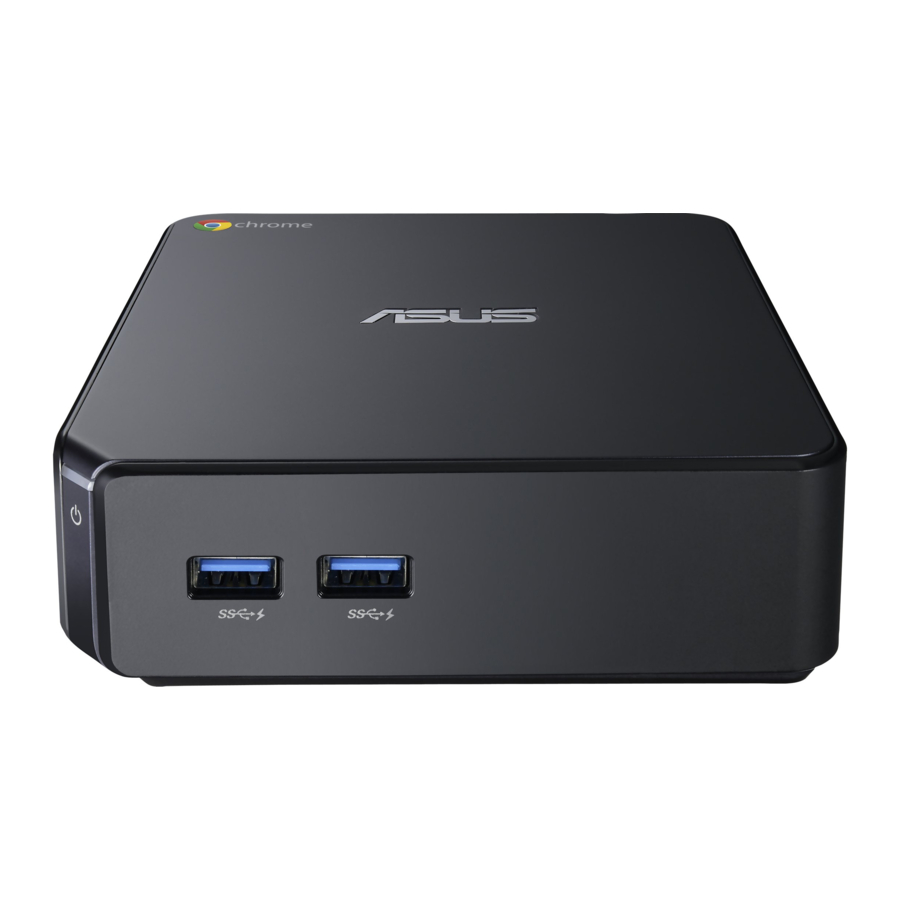

De onderstaande illustraties tonen het overzicht van de VivoPC vanaf de voorkant

Let goed op de onderstaande waarschuwingen om schade aan de VivoPC te voorkomen en zorg ervoor dat u de juiste gereedschappen selecteert die in deze sectie worden beschreven om de gewenste services uit te voeren.

Voorzorgsmaatregelen

Voordat u service of reparatie aan de VivoPC uitvoert, dient u eerst de onderstaande stappen te volgen.

1. Zorg ervoor dat de VivoPC is uitgeschakeld.
2. Koppel de stekker uit het stopcontact van de VivoPC.

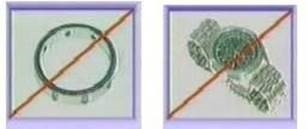

3. Verwijder alle ringen, horloges en andere metalen voorwerpen van uw handen.

4. Draag altijd een aardingsband om uw hand om de VivoPC te beschermen tegen statische ontlading.


Geschikte gereedschappen

De onderstaande illustraties tonen de juiste gereedschappen die moeten worden gebruikt voor de service en reparatie van de VivoPC.

Kruiskopschroevendraaier
Gebruik een kruiskopschroevendraaier om de K- of B-schroeven vast te draaien/verwijderen.

Pincet
Gebruik een pincet om flexibele kabels te verwijderen/plaatsen.

Platte schroevendraaier

Vacuüm handgereedschap

Plastic mes

Waarschuwing bij demontage

ASUS verstrekt hierbij een basisinstructie voor de demontage van ASUS producten, d.w.z. het verwijderen van componenten en materialen die een selectieve behandeling vereisen, die worden gedefinieerd in bijlage II van de Richtlijn 2002/96/EG van de Europese Unie (EU) betreffende afgedankte elektrische en elektronische apparatuur (AEEA). Deze instructie is bedoeld voor gebruik door recyclers of verwerkingsfaciliteiten voor afgedankte producten. Hieronder volgt de lijst van bijlage II van de EU AEEA-richtlijn 2002/96/EG.

• condensatoren die polychloorbifenylen (PCB's) bevatten overeenkomstig Richtlijn 96/59/EG van de Raad van 16 september 1996 inzake de verwijdering van polychloorbifenylen en polychloorterfenylen (PCB's/PCT's),
• componenten die kwik bevatten, zoals schakelaars of lampen voor achtergrondverlichting,
• batterijen,
• printplaten van mobiele telefoons in het algemeen en van andere apparaten indien het oppervlak van de printplaat groter is dan 10 vierkante centimeter,
• tonercartridges, vloeibaar en pasteus, alsmede kleurentoner,
• plastic dat gebromeerde vlamvertragers bevat,
• asbestafval en componenten die asbest bevatten,
• beeldbuizen,
• chloorfluorkoolwaterstoffen (CFK's), chloorfluorkoolwaterstoffen (HCFK's) of fluorkoolwaterstoffen (HFK's), koolwaterstoffen (HC),
• gasontladingslampen,
• vloeibaar-kristaldisplays (samen met hun behuizing, waar van toepassing) met een oppervlakte van meer dan 100 vierkante centimeter en alle displays die met gasontladingslampen van achteren worden belicht,
• externe elektrische kabels,
• componenten die vuurvaste keramische vezels bevatten zoals beschreven in Richtlijn 97/69/EG van de Commissie van 5 december 1997 tot aanpassing aan de technische vooruitgang van Richtlijn 67/548/EEG van de Raad betreffende de indeling, de verpakking en het kenmerken van gevaarlijke stoffen,
• componenten die radioactieve stoffen bevatten, met uitzondering van componenten die onder de vrijstellingsdrempels liggen die zijn vastgesteld in artikel 3 en bijlage I bij Richtlijn 96/29/Euratom van de Raad van 13 mei 1996 tot vaststelling van de basisveiligheidsnormen voor de bescherming van de gezondheid van de werkers en de bevolking tegen de aan ioniserende straling verbonden gevaren,
• elektrolytische condensatoren die zorgwekkende stoffen bevatten (hoogte > 25 mm, diameter > 25 mm of naar verhouding vergelijkbaar volume)

Demontageprocedure

Volg de informatie in deze sectie om de volledige demontageprocedure van de notebook uit te voeren. Zorg ervoor dat u de juiste gereedschappen gebruikt die eerder zijn beschreven.

ASUS Chromebox CN60 bestaat uit verschillende modules. Dit hoofdstuk beschrijft de procedures voor de volledige demontage van de Chromebox. Daarnaast wordt tussen de procedures de gedetailleerde demontageprocedure van individuele modules verstrekt voor uw servicebehoeften.

Cover en HDD

De onderstaande illustraties laten zien hoe u de cover en de HDD uit de VivoPC verwijdert.

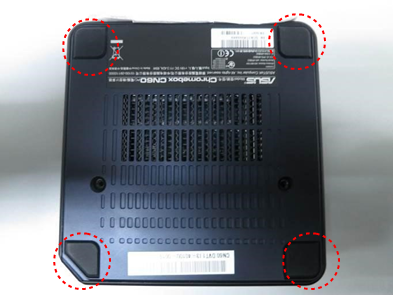

1. Verwijder rubber

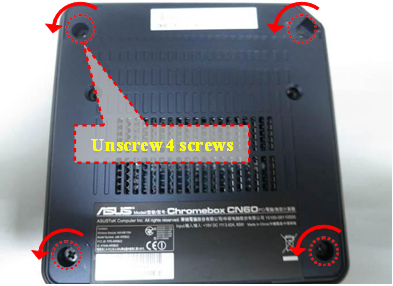

2. Verwijder de onderste afdekking

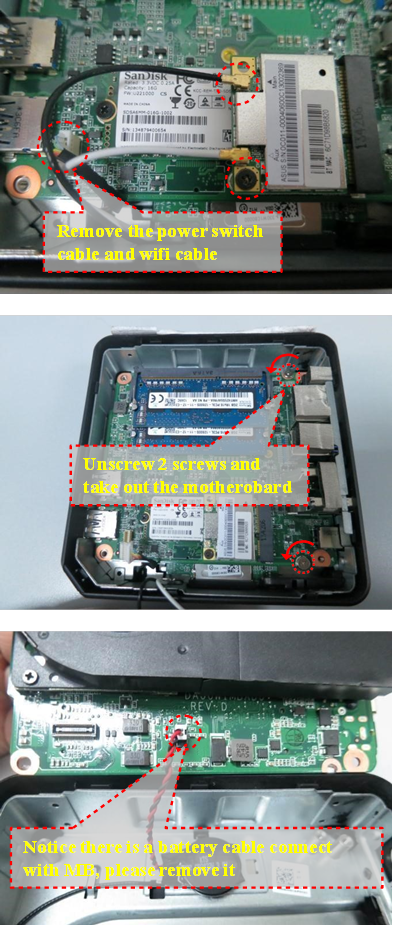

3. Moederbord

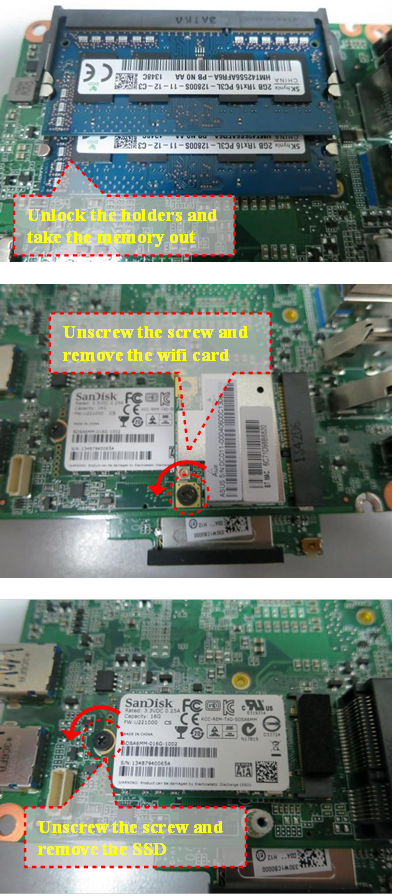

4. Geheugen, wifi-kaart en SSD

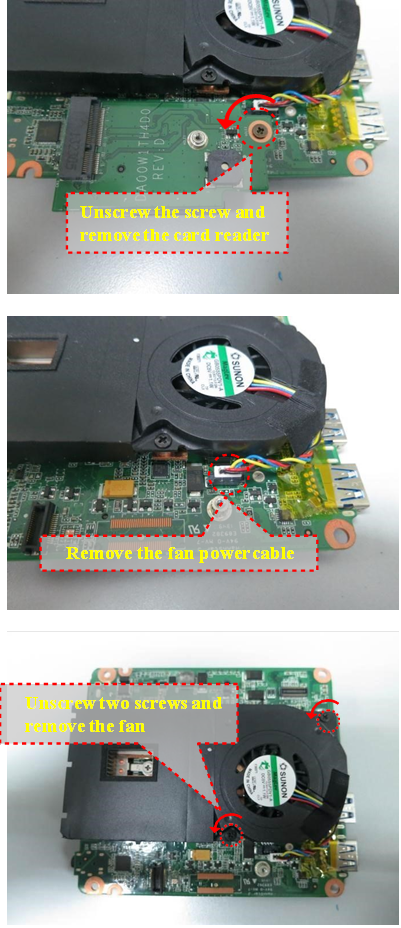

5. Kaartlezermodule en koelsysteem,

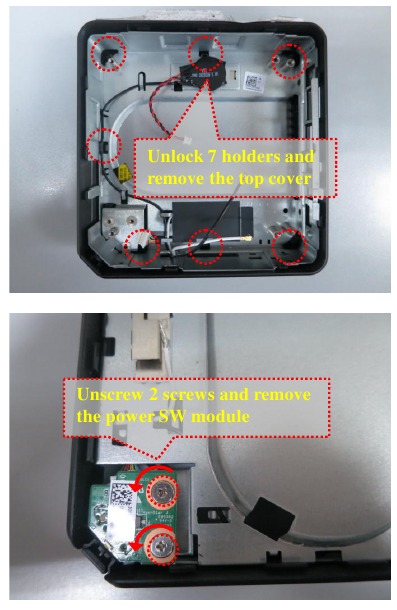

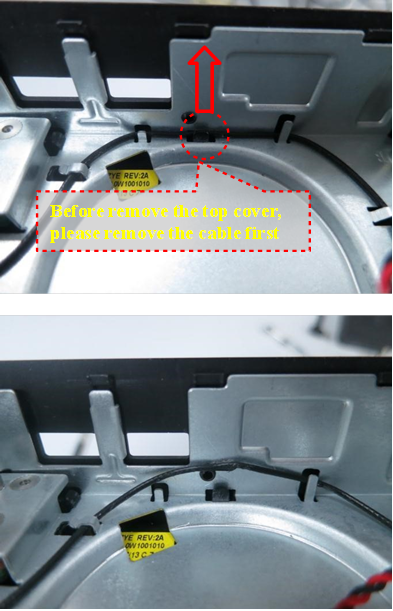

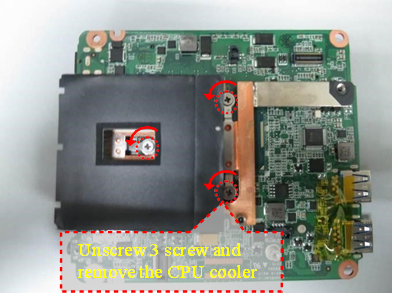

6. Chassis onderdelen

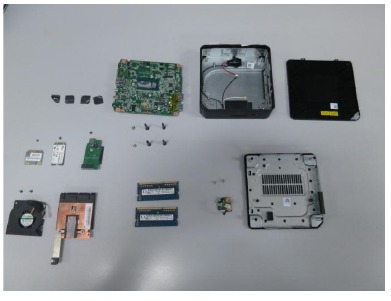

7. Alle onderdelen,
