Dell Latitude 3420 Handleiding

Uw Latitude 3420 instellen

Over deze taak
LET OP: De afbeeldingen in dit document kunnen verschillen van uw computer, afhankelijk van de configuratie die u hebt besteld.

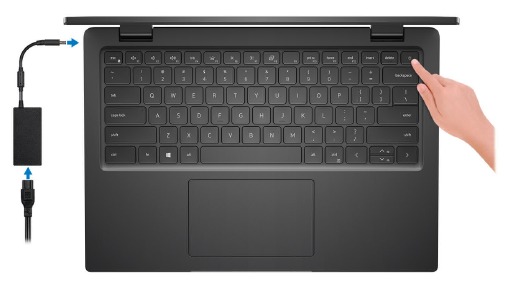

1. Sluit de voedingsadapter aan en druk op de aan/uit-knop.
   OPMERKING: Om batterijvermogen te besparen, kan de batterij in de energiebesparende modus gaan. Sluit de voedingsadapter aan en druk op de aan/uit-knop om de computer in te schakelen.


2. Voltooi de installatie van het besturingssysteem. Voor Ubuntu: Volg de instructies op het scherm om de installatie te voltooien. Voor meer informatie over het installeren en configureren van Ubuntu zoekt u in de Knowledge Base Resource op www.dell.com/support. Voor Windows: Volg de instructies op het scherm om de installatie te voltooien. Tijdens de installatie raadt Dell aan om:
   • Verbinding te maken met een netwerk voor Windows-updates.
     OPMERKING: Als u verbinding maakt met een beveiligd draadloos netwerk, voert u het wachtwoord in voor de draadloze netwerktoegang wanneer u hierom wordt gevraagd.
   • Als u verbinding hebt met internet, meldt u zich aan met een Microsoft-account of maakt u er een aan. Als u geen verbinding hebt met internet, maakt u een offline account.
   • Voer in het scherm Support en bescherming uw contactgegevens in.
3. Zoek en gebruik Dell apps via het menu Windows Start—Aanbevolen.
   OPMERKING: De Dell apps zijn beschikbaar in een subcategorie in het menu Windows Start.

Tabel 1. Dell apps zoeken

Bronnen	Beschrijving
	Dell Product Registration Registreer uw computer bij Dell.
	Dell Help & Support Toegang tot hulp en ondersteuning voor uw computer.
	SupportAssist SupportAssist is de slimme technologie die uw computer optimaal laat werken door instellingen te optimaliseren, problemen te detecteren, virussen te verwijderen en een melding te geven wanneer u systeemupdates moet uitvoeren. SupportAssist controleert proactief de status van de hardware en software van uw systeem. Wanneer een probleem wordt gedetecteerd, wordt de nodige systeeminformatie naar Dell verzonden om de probleemoplossing te starten. SupportAssist is vooraf geïnstalleerd op de meeste Dell apparaten met het Windows-besturingssysteem. Zie SupportAssist for Home PCs User's Guide op www.dell.com/serviceabilitytools voor meer informatie. OPMERKING: In SupportAssist klikt u op de vervaldatum van de garantie om uw garantie te verlengen of te upgraden.
	Dell Update Update uw computer met essentiële fixes en de nieuwste apparaatstuurprogramma's zodra deze beschikbaar komen. Voor meer informatie over het gebruik van Dell Update zoekt u in de Knowledge Base Resource op www.dell.com/ support.
	Dell Digital Delivery Download softwaretoepassingen die zijn gekocht, maar niet vooraf op uw computer zijn geïnstalleerd. Voor meer informatie over het gebruik van Dell Digital Delivery zoekt u in de Knowledge Base Resource op www.dell.com/support.

Aanzichten van Latitude 3420

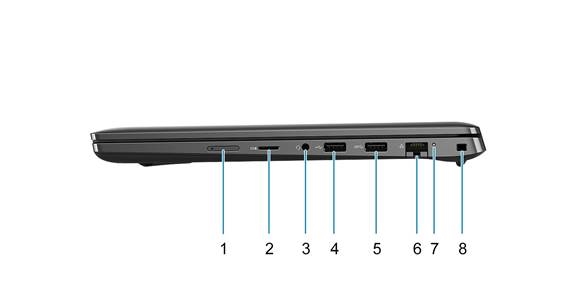

Rechts

1. micro-SIM-kaartsleuf (optioneel)
2. microSD-kaartsleuf

3. Universele audio-poort
4. USB 2.0-poort

5. USB 3.2 Gen 1-poort
6. Netwerkpoort

7. Netwerkactiviteit-LED
8. Wigvormig slot voor een beveiligingskabel

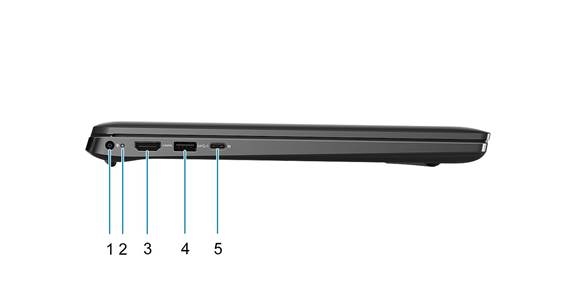

Links

1. DC-in-poort
2. Aan/uit-LED
3. HDMI 1.4-poort
4. USB 3.2 Gen 1 met PowerShare
5. USB 3.2 Gen 2 Type-C poort met DisplayPort Alt Mode en Power Delivery (alleen 10^e en 11^e generatie Intel processors)

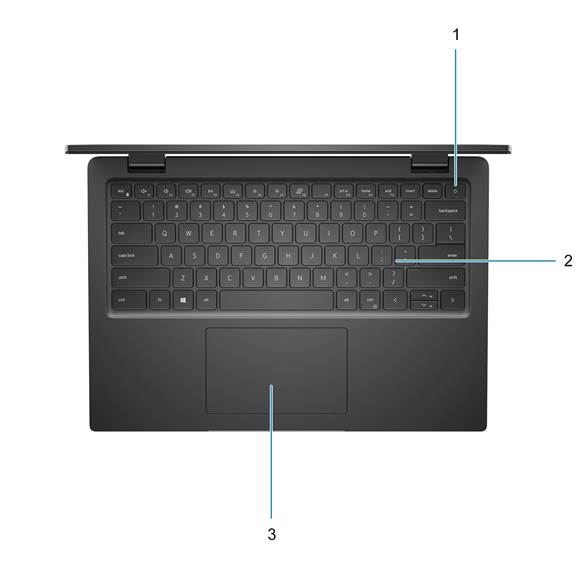

Bovenkant

1. Aan/uit-knop met optionele vingerafdruklezer
2. Toetsenbord
3. Touchpad

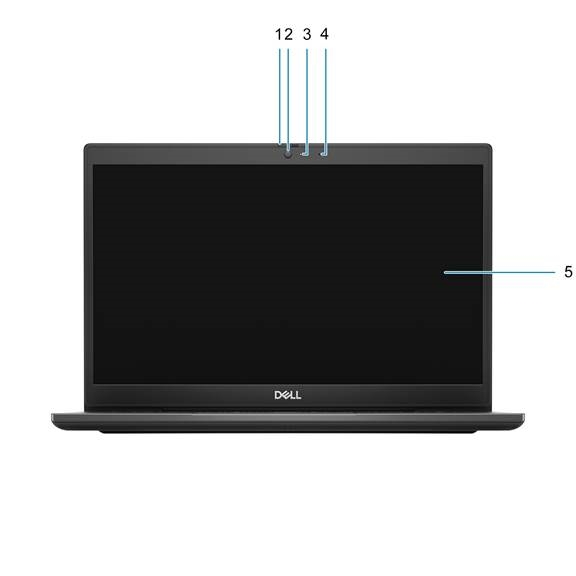

Voorkant

1. Cameraklepje (optioneel)
2. Camera
3. Statuslampje camera
4. Microfoon
5. Displaypaneel

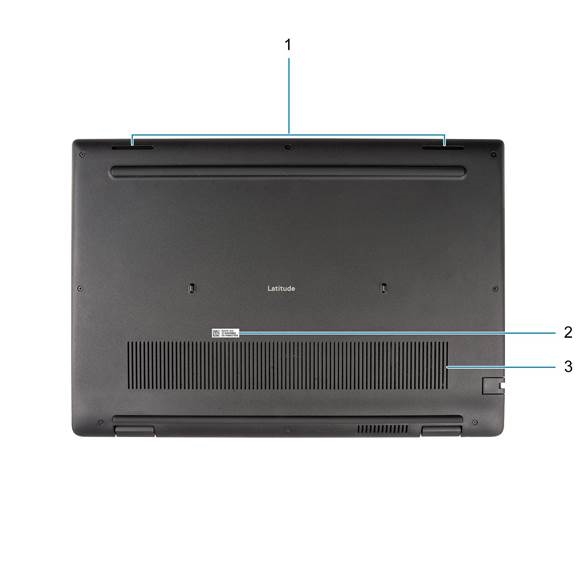

Onderkant

1. Luidsprekers
2. Servicetaglabel
3. Luchtventilatie

LED-indicatoren en -kenmerken
LED voor batterij opladen en status
Tabel 2. LED-indicator voor batterij opladen en status

• S0 (AAN) - Systeem is ingeschakeld.
• S4 (Slaapstand) - Het systeem verbruikt de minste stroom in vergelijking met alle andere slaapstanden. Het systeem bevindt zich bijna in een UIT-stand, met uitzondering van een druppellading. De contextgegevens worden naar de harde schijf geschreven.
• S5 (UIT) - Het systeem bevindt zich in een afsluitstatus.

Specificaties van de Latitude 3420

Afmetingen en gewicht
De volgende tabel geeft de hoogte, breedte, diepte en het gewicht van uw Latitude 3420 weer.

Tabel 3. Afmetingen en gewicht

Beschrijving		Waarden
Hoogte:
Hoogte voorkant		17,60 mm (0,69 inch)
Hoogte achterkant		17,60 mm (0,69 inch)
Breedte		326 mm (12,83 inch)
Diepte		226 mm (8,89 inch)
Gewicht OPMERKING: Het gewicht van uw computer is afhankelijk van de bestelde configuratie en fabricagevariabiliteit.		1,52 kg (3,35 lb)

Processor
De volgende tabel geeft de details weer van de processors die door uw Latitude 3420 worden ondersteund

Tabel 4. Processor

Chipset
De volgende tabel geeft de details weer van de chipset die door uw Latitude 3420 wordt ondersteund

Tabel 5. Chipset

Besturingssysteem
Uw Latitude 3420 ondersteunt de volgende besturingssystemen:

• Windows 11 Pro
• Windows 11 Home
• Windows 11 Pro National Academic
• Windows 10 Pro, 64-bits
• Windows 10 Home, 64-bits
• Ubuntu Linux 20.04 LTS, 64-bits
• Kylin Linux versie 10

Geheugen
De volgende tabel geeft de geheugenspecificaties van uw Latitude 3420 weer.

Tabel 6. Geheugenspecificaties

Externe poorten
De volgende tabel geeft de externe poorten van uw Latitude 3420 weer.

Tabel 7. Externe poorten

Interne slots
De volgende tabel geeft de interne slots van uw Latitude 3420 weer.

Tabel 8. Interne slots

Beschrijving	Waarden
M.2	Eén M.2-slot voor WWAN (op WWAN I/O-kaart) Eén M.2230-slot voor Wi-Fi Eén M.2-slot voor 2230/2280 solid-state drive OPMERKING: Voor meer informatie over de functies van verschillende typen M.2-kaarten zoekt u in de Knowledge Base Resource op www.dell.com/support.

Ethernet
De volgende tabel geeft de specificaties van het bekabelde Ethernet Local Area Network (LAN) van uw Latitude 3420 weer.

Tabel 9. Ethernet-specificaties

Draadloze module
De volgende tabel geeft de Wireless Local Area Network (WLAN)-modules weer die op uw Latitude 3420 worden ondersteund.

Tabel 10. Specificaties draadloze module

Tabel 11. WWAN-module

Functie	Specificaties
Modelnummer	Dell DW5820e Intel 7360 LTE-A
Hostinterface	M.2 3042-vormfactor
Netwerkstandaard	LTE FDD/TDD, WCDMA/HSPA+, GNSS/Beidou
Overdrachtssnelheid	Tot 450 Mbps DL/50 Mbps UL (Cat 9)
Werkfrequentiebanden	(1,2,3,4,5,7,8,11,12,13,17,18,19,20,21,26,28,29,30,38,39,40,41,66), HSPA+ (1, 2, 4, 5, 8)
Datasnelheid	LTE FDD: 450 Mbps DL/50 Mbps UL (Cat 9) LTE TDD: 347 Mbps DL/30 Mbps UL (Cat 9) UMTS/HSPA+: UMTS 384 kbps DL/384 kbps UL
Voeding	DC 3,135 V tot 4,4 V, normaal 3,3 V
Antennediversiteit	Ondersteund
Radio aan/uit	Ondersteund
Wake On Wireless	Niet ondersteund
Temperatuur	Normale bedrijfstemperatuur: -10 °C tot + 55 °C Verlengde bedrijfstemperatuur: -20 °C tot +65 °C OPMERKING: Temperatuurschommelingen kunnen de prestaties van de WWAN-kaart beïnvloeden.
Antenneconnector	WWAN hoofddantenne X 1 WWAN diversiteitsantenne X 1

Audio
De volgende tabel geeft een overzicht van de audiospecificaties van uw Latitude 3420.

Tabel 12. Audiospecificaties

Opslag
In dit gedeelte worden de opslagopties op uw Latitude 3420 beschreven.
Uw computer ondersteunt een van de volgende configuraties:

• Eén M.2 2230/2280 voor solid-state drive (Klasse 35 of Klasse 40)
• Eén M.2 2230/2280 solid-state drive en één 2,5-inch SATA-harde schijf

De primaire schijf van uw computer is afhankelijk van de opslagconfiguratie. Voor computers:

• M.2 2230/2280 voor solid-state drive (Klasse 35 of Klasse 40)
  OPMERKING: U kunt de 2,5-inch SATA-harde schijf niet installeren op systemen met een 4-cel batterij. Systemen met een 4-cel batterij ondersteunen alleen de M.2 Solid-state drive.

Tabel 13. Opslagspecificaties

Mediacardlezer
De volgende tabel geeft een overzicht van de mediacards die worden ondersteund door uw Latitude 3420.

Tabel 14. Specificaties mediacardlezer

Beschrijving	Waarden
Type mediacard	Eén microSD 3.0-kaart
Ondersteunde mediacards	Micro Secure Digital (mSD) Micro Secure Digital High Capacity(mSDHC) Micro Secure Digital Extended Capacity(mSDXC)
OPMERKING: De maximale capaciteit die door de mediacardlezer wordt ondersteund, is afhankelijk van de standaard van de mediacard die in uw computer is geïnstalleerd.

Toetsenbord
De volgende tabel geeft een overzicht van de toetsenbordspecificaties van uw Latitude 3420.

Tabel 15. Toetsenbordspecificaties

Beschrijving	Waarden
Type toetsenbord	Standaard toetsenbord zonder achtergrondverlichting met optionele vingerafdruklezer Standaard toetsenbord met achtergrondverlichting met optionele vingerafdruklezer
Toetsenbordindeling	QWERTY
Aantal toetsen	Verenigde Staten en Canada: 79 toetsen Verenigd Koninkrijk: 80 toetsen Japan: 83 toetsen
Toetsenbordgrootte	X=19,05 mm toetshoogte Y=18,05 mm toetshoogte
Sneltoetsen	Sommige toetsen op uw toetsenbord hebben twee symbolen. Deze toetsen kunnen worden gebruikt om alternatieve tekens te typen of om secundaire functies uit te voeren. Om het alternatieve teken te typen, drukt u op Shift en de gewenste toets. Om secundaire functies uit te voeren, drukt u op Fn en de gewenste toets. OPMERKING: U kunt het primaire gedrag van de functietoetsen (F1–F12) definiëren door Function Key Behavior (Gedrag functietoets) te wijzigen in het BIOS-installatieprogramma.

Camera
De volgende tabel geeft een overzicht van de cameraspecificaties van uw Latitude 3420.

Tabel 16. Cameraspecificaties

Tabel 17. IR-cameraspecificaties

Touchpad
De volgende tabel bevat de touchpadspecificaties van uw Latitude 3420.

Tabel 18. Touchpadspecificaties

Voedingsadapter
De volgende tabel bevat de voedingsadapterspecificaties van uw Latitude 3420.

Tabel 19. Voedingsadapterspecificaties

Beschrijving		Optie één	Optie twee
Type		65W-netvoedingsadapter, 4,5 mm-connector	65W-netvoedingsadapter, USB-C
Ingangsspanning		100 VAC x 240 VAC	100 VAC x 240 VAC
Ingangsfrequentie		50 Hz x 60 Hz	50 Hz x 60 Hz
Ingangsstroom (maximaal)		1,60 A / 1,7 A	1,70 A
Uitgangsstroom (continu)		3,34 A	20 V/3,25 A 15 V/3 A 9 V/3 A 5 V/3 A
Nominale uitgangsspanning		19,50 VDC	20 VDC/15 VDC/9 VDC/5 VDC
Temperatuurbereik:
In bedrijf		0 °C tot 40 °C (32 °F tot 104 °F)	0 °C tot 40 °C (32 °F tot 104 °F)
Opslag		-40 °C tot 70 °C (-40 °F tot 158 °F)	-40 °C tot 70 °C (-40 °F tot 158 °F)
De temperatuurbereiken voor gebruik en opslag kunnen verschillen tussen onderdelen, dus als u het apparaat buiten deze bereiken gebruikt of opslaat, kan dit de prestaties van bepaalde onderdelen beïnvloeden.

Batterij
De volgende tabel bevat de batterijspecificaties van uw Latitude 3420.

Tabel 20. Batterijspecificaties

Beschrijving		Optie één	Optie twee
Batterijtype		3 cellen, 41 Whr	4 cellen, 54 Whr
Batterijspanning		11,25 VDC	15 VDC
Batterijgewicht (maximaal)		0,17 kg (0,37 lb)	0,23 kg (0,50 lb)
Batterijafmetingen:
Hoogte		206,40 mm (8,12 inch)	271,90 mm (10,70 inch)
Breedte		82 mm (3,22 inch)	82 mm (3,22 inch)
Diepte		5,75 mm (0,23 inch)	5,75 mm (0,23 inch)
Temperatuurbereik:
In bedrijf		0 °C tot 35 °C (32 °F tot 95 °F)	0 °C tot 35 °C (32 °F tot 95 °F)
Opslag		-40 °C tot 65 °C (-40 °F tot 149 °F)	-40 °C tot 65 °C (-40 °F tot 149 °F)
Batterijduur		Varieert afhankelijk van de bedrijfsomstandigheden en kan aanzienlijk worden verkort onder bepaalde energie-intensieve omstandigheden.	Varieert afhankelijk van de bedrijfsomstandigheden en kan aanzienlijk worden verkort onder bepaalde energie-intensieve omstandigheden.
Batterij oplaadtijd (ongeveer) OPMERKING: Regel de oplaadtijd, duur, begin- en eindtijd, enzovoort met behulp van de Dell Power Manager-applicatie. Zie Me and My Dell op www.dell.com voor meer informatie over de Dell Power Manager.		4 uur (wanneer de computer is uitgeschakeld)	4 uur (wanneer de computer is uitgeschakeld)
Knoopcelbatterij		CR2032	CR2032
De temperatuurbereiken voor gebruik en opslag kunnen verschillen tussen onderdelen, dus als u het apparaat buiten deze bereiken gebruikt of opslaat, kan dit de prestaties van bepaalde onderdelen beïnvloeden.

Display
De volgende tabel bevat de displayspecificaties van uw Latitude 3420.

Tabel 21. Displayspecificaties

Vingerafdruklezer
De volgende tabel bevat de vingerafdruklezerspecificaties van uw Latitude 3420.
OPMERKING: De vingerafdruklezer bevindt zich op de aan/uit-knop.
OPMERKING: De vingerafdruklezer is een optionele aanbieding.

Tabel 22. Vingerafdruklezerspecificaties

GPU—Geïntegreerd
De volgende tabel bevat de specificaties van de geïntegreerde Graphics Processing Unit (GPU) die door uw Latitude 3420 wordt ondersteund.

Tabel 23. GPU—geïntegreerd

GPU—apart
De volgende tabel bevat de specificaties van de aparte Graphics Processing Unit (GPU) die door uw Latitude 3420 wordt ondersteund.

Tabel 24. GPU—apart

Bedrijfs- en opslagomgeving
Deze tabel bevat de bedrijfs- en opslagspecificaties van uw Latitude 3420.
Niveau van luchtverontreiniging: G1 zoals gedefinieerd door ISA-S71.04-1985

Tabel 25. Computeromgeving

Beschrijving	In bedrijf	Opslag
Temperatuurbereik	0 °C tot 35 °C (32 °F tot 95 °F)	-40 °C tot 65 °C (-40 °F tot 149 °F)
Relatieve vochtigheid (maximum)	10% tot 90% (niet-condenserend)	0% tot 95% (niet-condenserend)
Trilling (maximum)*	0,66 GRMS	NA
Schok (maximum)	140 G†	NA
Hoogtebereik	-15,2 m tot 3048 m (-49,86 ft tot 10000 ft)	-15,2 m tot 10668 m (-49,86 ft tot 35000 ft)
De bedrijfs- en opslagtemperatuurbereiken kunnen per onderdeel verschillen, dus het gebruik of de opslag van het apparaat buiten deze bereiken kan de prestaties van specifieke onderdelen beïnvloeden.

* Gemeten met behulp van een willekeurig trillingsspectrum dat de gebruikersomgeving simuleert.
† Gemeten met behulp van een halve sinuspuls van 2 ms.

Sneltoetsen

OPMERKING: Toetsenbordtekens kunnen verschillen afhankelijk van de taalconfiguratie van het toetsenbord. Toetsen die worden gebruikt voor sneltoetsen blijven hetzelfde in alle taalconfiguraties.

Tabel 26. Lijst met sneltoetsen

Hulp vragen en contact opnemen met Dell

Bronnen voor zelfhulp
U kunt informatie en hulp over producten en services van Dell krijgen met behulp van deze bronnen voor zelfhulp:

Tabel 27. Bronnen voor zelfhulp

Bronnen voor zelfhulp	Bronlocatie
Informatie over Dell-producten en -services	www.dell.com
My Dell app
Tips
Contact opnemen met support	Typ in Windows zoeken Contact opnemen met support en druk op Enter.
Online hulp voor besturingssysteem	www.dell.com/support/windows
Toegang tot topoplossingen, diagnoses, drivers en downloads, en meer informatie over uw computer via video's en documenten.	Uw Dell-computer wordt uniek geïdentificeerd door een servicetag of express-servicecode. Om relevante supportbronnen voor uw Dell-computer te bekijken, voert u de servicetag of express-servicecode in op www.dell.com/support. Voor meer informatie over het vinden van de servicetag voor uw computer, zie De servicetag op uw computer vinden.
Dell Knowledge Base-artikelen voor diverse computerproblemen	Ga naar www.dell.com/support. Selecteer in de menubalk bovenaan de supportpagina Support > Knowledge Base. Typ in het zoekveld op de pagina Knowledge Base het trefwoord, onderwerp of modelnummer en klik of tik vervolgens op het zoekpictogram om de gerelateerde artikelen te bekijken.

Contact opnemen met Dell
Om contact op te nemen met Dell voor verkoop, technische ondersteuning of klantenservice, gaat u naar www.dell.com/contactdell.
OPMERKING: Beschikbaarheid varieert per land/regio en product, en sommige diensten zijn mogelijk niet beschikbaar in uw land/regio.
OPMERKING: Als u geen actieve internetverbinding hebt, kunt u contactgegevens vinden op uw aankoopfactuur, pakbon, rekening of Dell-productcatalogus.

Opmerkingen, waarschuwingen en waarschuwingen
OPMERKING: Een OPMERKING geeft belangrijke informatie aan die u helpt uw product beter te gebruiken.

EEN VOORZICHTIG geeft potentieel schade aan hardware of verlies van gegevens aan en vertelt u hoe u het probleem kunt vermijden.

EEN WAARSCHUWING geeft een potentieel voor schade aan eigendommen, persoonlijk letsel of overlijden aan.

Referenties

• Microsoft Support
