Cisco 24 Serie, 25 Serie Programmeurhandleiding

Inhoud

1 Productkenmerk
2 Functioneel blokschema product
3 Drive installatie
4 24/25 serie chip programmering
5 24/25 conversie socket programmeer chip
6 Apparatenlijst
7 Download handleiding
8 In andere talen

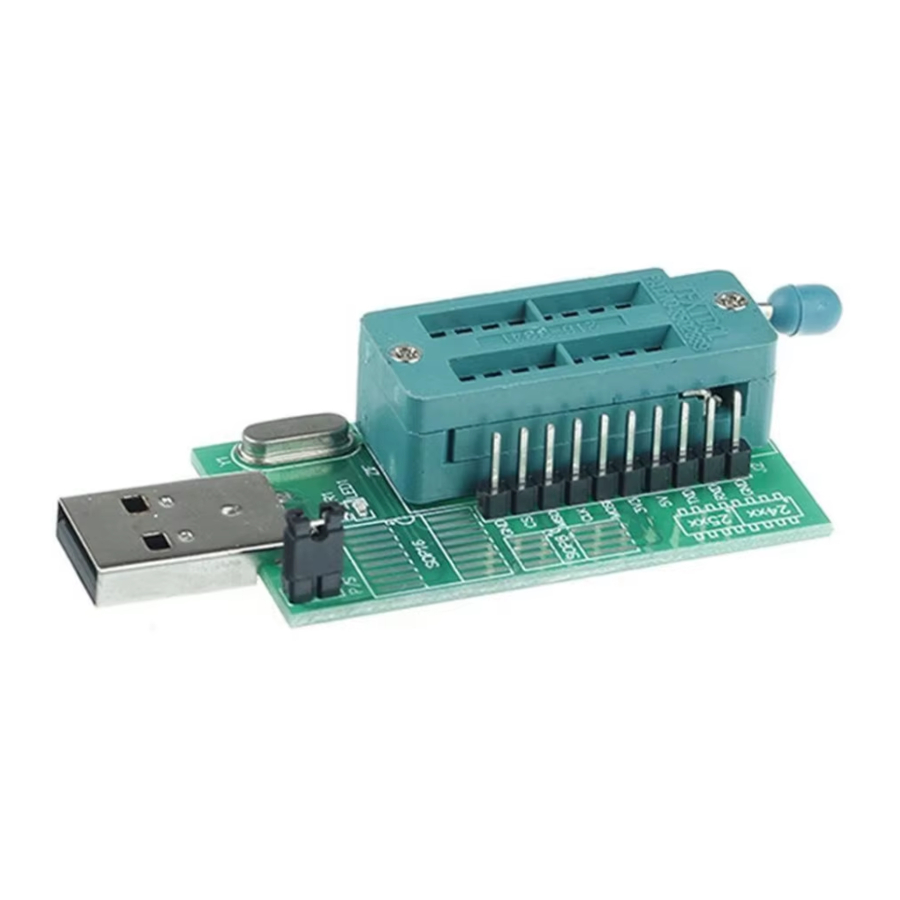

Productkenmerk

Gefabriceerd met speciale USB-chip CH341A.
USB1.1-communicatie. De programmeersnelheid is 2-3 keer sneller dan de 25-serie programmeur gemaakt door gewone ATMEGA8.
De snelheid van het wissen en programmeren van de verificatie is ongeveer 2-3 Mbit per minuut. Zeer geschikt voor amateurprogrammering van 24 en 25 serie FLASH.
Ondersteunt WIN98, WINME, WIN2K, WINXP, VISTA, WIN7 en andere besturingssystemen.
Met behulp van een USB-poort voor de stroomvoorziening heeft de stroomuitgang een doorgebrande zekering van 500 mA, die effectief kan voorkomen dat de externe kortsluiting het moederbord beïnvloedt (om te voorkomen dat het moederbord doorbrandt), het doelbord kan tegelijkertijd ook via USB worden gevoed.
Biedt twee werkspanningen van 5V en 3,3V en ondersteunt 5V 24-serie chip programmering.
Met behulp van een hoogwaardige USB-male connector kan deze direct worden geprogrammeerd door in de computer te pluggen, er is geen USB-kabel nodig.

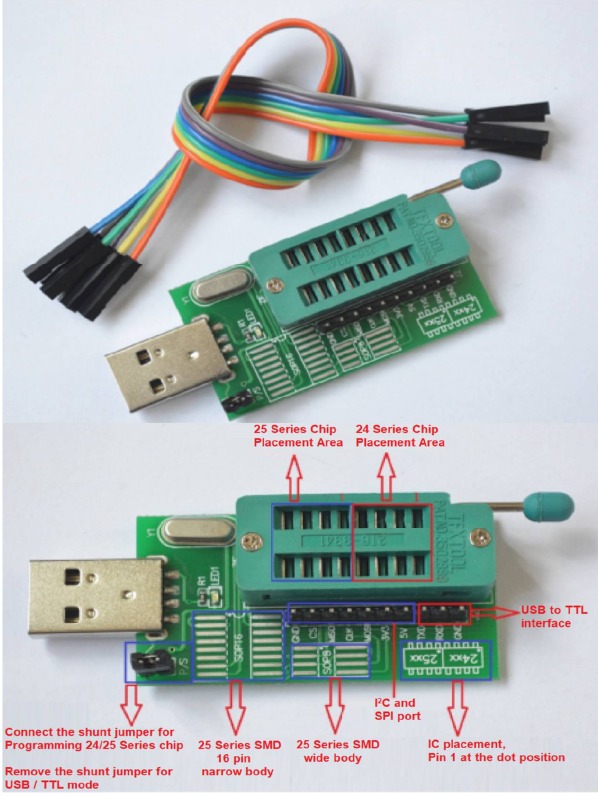

Functioneel blokschema product

Drive installatie

Installeer de parallelle poort driver (programma 24 en 25 serie FLASH drivers)
Sluit de jumperdop aan de P/S-kant van de PCB
Raadpleeg voor gedetailleerde installatiestappen de beschrijving in de map "CH341A Programmeur Driver Installatiehandleiding"
Installeer de seriële poort driver (USB naar seriële poort, Zhongjiu en andere modellen die seriële poort online download ondersteunen voor online download)
Verwijder de jumperdop aan de P/S-kant van de PCB
Raadpleeg voor gedetailleerde installatiestappen de beschrijving in het bestand "CH341A Programmeur Driver Installatiehandleiding"

24/25 serie chip programmering

24 serie chip programmering (P/S-uiteinde jumperdop gesloten)

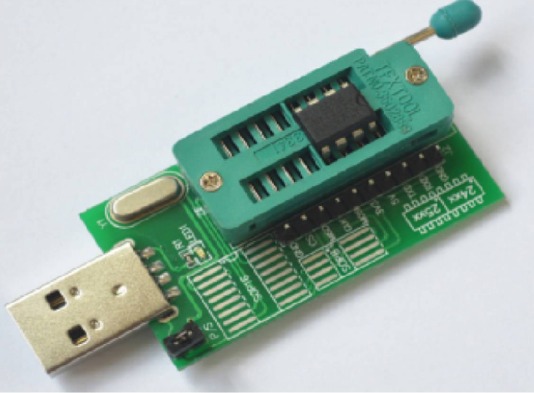

Plaats de chip, zoals hieronder weergegeven:
Steek de programmeur in de USB-poort van de computer en open "CH341A programmer 1.17"
Programmeer software in. Selecteer de chip, u kunt de chip programmeren en wissen.
25 serie chip programmering (P/S-uiteinde jumper gesloten, programmeermethode is hetzelfde als 24 serie)

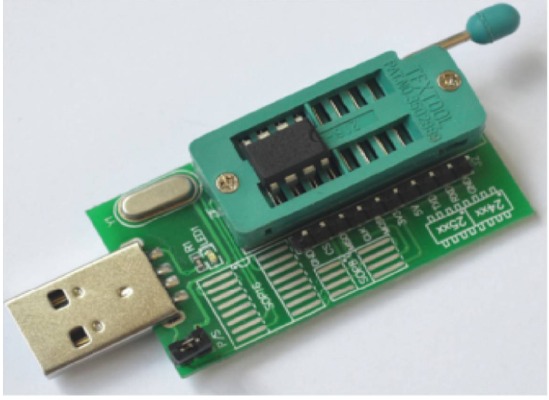

Plaats de chip zoals hieronder weergegeven:

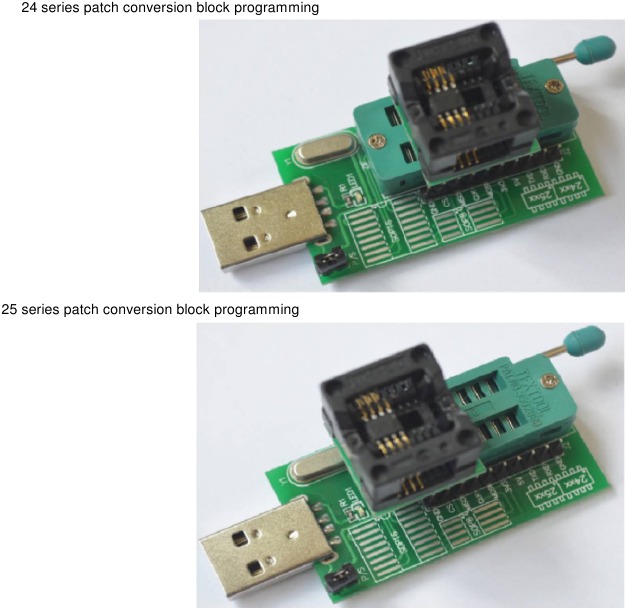

24/25 conversie socket programmeer chip

Apparatenlijst

AMIC:	A25L05P, A25L10P, A25L20P, A25L40P, A25L80P, A25L16P
ATMEL:	AT25DF041A, AT25DF321, AT25F004, AT25F512A, AT25F2048, AT25F4096, AT25F1024A, AT25FS010, AT25FS040, AT26DF081A, AT26DF161A, AT26DF321, AT26F004
EON:	EN25B05, EN25P05, EN25B10, EN25P10, EN25BF20, EN25P20, EN25F20, EN25B40, EN25P40, EN25F40, EN25B80, ·EN25P80, EN25F80,EN25T80, EN25B16, EN25P16, EN25B32, EN25P32, EN25B64, EN25P64
Excel Semiconductor Inc.:	ES25P10, ES25P20, ES25P40??ES25P80, ES25P16, ES25P32
ST:	M25P05A, M25P10A, M25P20, M25P40, M25P80, M25P16, M25P32, M25P64, M25PE10, M25PE20, M25PE40, M25PE80, M25PE16, M25PE32, M45PE10, M45PE20, M45PE40, M45PE80, M45PE16, M45PE32
MXIC:	MX25L512, MX25L1005, MX25L2005,MX25L4005, MX25L8005, MX25L1605, MX25L3205, MX25L6405, MX25L6445, MX25L6405(SOP16)
NexFlash:	NX25P80, NX25P16, NX25P32
Chingis Technology Corporation:	Pm25LV512, Pm25LV010, Pm25LV020, Pm25LV040, Pm25LV080, Pm25LV016, Pm25LV032, Pm25LV064
Saifun Semiconductors:	SA25F005, SA25F010, SA25F020, SA25F040, SA25F080, SA25F160, SA25F320,
WINBOND:	W25P10, W25X10, W25Q10, W25P20, W25X20, W25Q20, W25P40, W25X40, W25Q40, W25P80, W25X80, W25Q80, W25P16??, W25X16, W25Q16, W25P32,W25X32, W25Q32, W25P64, W25X64, W25Q64

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Cisco 24 Serie, 25 Serie Programmeurhandleiding
