Vereisten en voorbereiding
Voordat u de procedures in deze handleiding uitvoert, raden we u aan om:
- Lees de veiligheidsrichtlijnen in de volgende sectie en bekijk de richtlijnen voor elektrische veiligheid en ESD-preventie in deze handleiding.
- Zorg ervoor dat u alle benodigde hulpmiddelen en apparatuur hebt (zie de sectie Hulpmiddelen en apparatuur).
- Zorg ervoor dat u toegang hebt tot de Cisco Catalyst 9800 Wireless Controller Software Configuration Guide tijdens de installatie.
- Zorg ervoor dat de stroom- en kabelvereisten op uw installatielocatie aanwezig zijn.
- Zorg ervoor dat de apparatuur die nodig is om de controller te installeren, beschikbaar is.
- Zorg ervoor dat uw installatielocatie voldoet aan de omgevingsomstandigheden om een normale werking te garanderen.
Voordat u de controller installeert, moet u rekening houden met de stroom- en kabelvereisten die op uw installatielocatie aanwezig moeten zijn, speciale apparatuur voor het installeren van de controller en de omgevingsomstandigheden waaraan uw installatielocatie moet voldoen om een normale werking te garanderen.
Het verzendpakket voor de controller is ontworpen om de kans op productschade te verminderen die verband houdt met routinematige materiaalbehandeling tijdens verzending:
- De controller moet altijd rechtop in de verzendverpakking worden vervoerd of opgeslagen.
- Bewaar de controller in de verzendcontainer totdat u de installatielocatie hebt bepaald.
Opmerking: controleer alle items op transportschade. Als een item beschadigd lijkt, neem dan onmiddellijk contact op met een vertegenwoordiger van de klantenservice van Cisco.
Checklist voor siteplanning
Gebruik de volgende checklist om alle in dit hoofdstuk beschreven siteplanningstaken uit te voeren en te verantwoorden:
- Het airconditioningsysteem van de locatie kan de warmteafvoer van de controller compenseren.
- De elektrische service naar de locatie voldoet aan de vereisten.
- Het elektrische circuit dat de controller bedient, voldoet aan de vereisten.
- Er is rekening gehouden met de consolepoortbedrading en de beperkingen van de bijbehorende bekabeling, in overeenstemming met TIA/EIA-232F.
- De Ethernet-bekabelingsafstanden vallen binnen de limieten.
- Het apparatuurrack waarin u het controllerchassis wilt installeren, voldoet aan de vereisten. Er is zorgvuldig rekening gehouden met de veiligheid, het onderhoudsgemak en de juiste luchtstroom bij het selecteren van de locatie van het rack.
Siteplanning
Deze sectie bevat siteplanningsinformatie en helpt u bij het plannen van de installatie van de controller.
Algemene voorzorgsmaatregelen
Neem de volgende algemene voorzorgsmaatregelen in acht bij het gebruik van en het werken met de controller:
- Houd uw systeemcomponenten uit de buurt van radiatoren en warmtebronnen en blokkeer geen koelopeningen.
- Mors geen voedsel of vloeistoffen op uw systeemcomponenten en gebruik het product nooit in een natte omgeving.
- Steek geen voorwerpen in de openingen van uw systeemcomponenten. Dit kan brand of elektrische schokken veroorzaken door het kortsluiten van interne componenten.
- Plaats systeemkabels en de voedingskabel zorgvuldig. Leid systeemkabels en de voedingskabel en stekker zo dat er niet op kan worden getrapt of erover kan worden gestruikeld. Zorg ervoor dat er niets anders op uw systeemcomponentkabels of voedingskabel rust.
- Wijzig geen voedingskabels of stekkers. Raadpleeg een erkende elektricien of uw energiebedrijf voor sitewijzigingen. Volg altijd uw lokale en nationale bedradingsvoorschriften.
- Als u uw systeem uitschakelt, wacht dan minstens 30 seconden voordat u het weer inschakelt om schade aan systeemcomponenten te voorkomen.
Richtlijnen voor siteselectie
De Cisco Catalyst CW9800H1 en CW9800H2 Wireless Controllers vereisen specifieke omgevingsomstandigheden. Temperatuur, vochtigheid, hoogte en trillingen kunnen de prestaties en betrouwbaarheid van de controller beïnvloeden. De volgende secties bevatten specifieke informatie om u te helpen bij het plannen van een goede werkomgeving.
De Cisco Catalyst CW9800H1 en CW9800H2 Wireless Controllers zijn ontworpen om te voldoen aan de industriële EMC-, veiligheids- en milieunormen die worden beschreven in het document Regulatory Compliance and Safety Information - Cisco Catalyst CW9800H1 and CW9800H2 Wireless Controllers.
Fysieke kenmerken
Maak uzelf vertrouwd met de fysieke kenmerken van de Cisco Catalyst CW9800H1 en CW9800H2 Wireless Controllers om u te helpen bij het plaatsen van het systeem op een geschikte locatie.
Opmerking: voor informatie over de rackbreedtes die voor de controller worden ondersteund, raadpleegt u de volgende secties:
- Algemene richtlijnen voor rackselectie
- Richtlijnen voor 23-inch (Telco) racks
De volgende tabel toont het gewicht en de afmetingen van zowel de Cisco Catalyst CW9800H1 als de CW9800H2 Wireless Controllers:
Tabel 2: Fysieke kenmerken van de Cisco Catalyst CW9800H1 en CW9800H2 Wireless Controllers
| Kenmerk | Cisco Catalyst CW9800H1 en CW9800H2 Wireless Controllers |
| Hoogte | Hoogte—1,73 inch (43,94 mm)—1RU; rackmontage volgens EIA RS-310 |
| Breedte | Breedte—17,5 inch (444,5 mm) |
| Diepte | Diepte—24,02 inch (610,11 mm), inclusief kaartgrepen, kabelbeheerbeugels en voedingsgrepen. |
| Gewicht | 23 lb (10,45 kg) volledig geladen |
De volgende lijst beschrijft aanvullende kenmerken:
- De chassishoogte voldoet aan de EIA-310 rackafstand, universele rackmontage
- Cisco Catalyst CW9800H1 en CW9800H2 Wireless Controllers—1RU (1,73 inch of 43,94 mm)
- De chassisbreedte voldoet aan EIA-310 19 inch (17,5 inch of 444,5 mm) breed met rackbeugels
- Kabelbeheerbeugels maken een buigradius van 1,5 inch (38,1 mm) voor kabels mogelijk
- Wordt geleverd met voorwaartse rackmontagebeugels geïnstalleerd en een extra set in de accessoirekit
Richtlijnen voor stroomvoorziening op de locatie
De Cisco Catalyst CW9800H1 en CW9800H2 Wireless Controllers hebben specifieke stroom- en elektrische bedradingsvereisten. Het naleven van deze vereisten zorgt voor een betrouwbare werking van het systeem. Volg deze voorzorgsmaatregelen en aanbevelingen bij het plannen van uw locatie voor de controller:
- De redundante stroomoptie biedt een tweede, identieke voeding om ervoor te zorgen dat de stroom naar het chassis ononderbroken blijft als een voeding uitvalt of de ingangsstroom op een lijn uitvalt.
- In systemen die zijn geconfigureerd met de redundante stroomoptie, sluit u elk van de twee voedingen aan op een afzonderlijke ingangsstroombron. Als u dit niet doet, kan uw systeem vatbaar zijn voor een totale stroomuitval als gevolg van een fout in de externe bedrading of een geactiveerde stroomonderbreker.
- Om verlies van ingangsstroom te voorkomen, moet u ervoor zorgen dat de totale maximale belasting van elk circuit dat de voedingen levert, binnen de stroomwaarden van de bedrading en stroomonderbrekers ligt.
- Controleer de stroom op uw locatie vóór de installatie en periodiek na de installatie om er zeker van te zijn dat u schone stroom ontvangt. Installeer indien nodig een stroomconditioner.
- Zorg voor de juiste aarding om persoonlijk letsel en schade aan de apparatuur te voorkomen als gevolg van blikseminslag op stroomlijnen of als gevolg van stroompieken. De chassisaarde moet worden aangesloten op een centraal kantoor of een ander intern aardingssysteem.
Elektrische circuitvereisten
De Cisco Catalyst CW9800H1 en CW9800H2 Wireless Controllers vereisen een dedicated elektrisch circuit. Als u deze uitrust met dual-power feeds, moet u een afzonderlijk circuit voor elke voeding voorzien om de stroomredundantiefunctie niet in gevaar te brengen.
De Cisco Catalyst CW9800H1 en CW9800H2 Wireless Controllers kunnen worden gevoed door een AC- of DC-bron. Zorg ervoor dat de apparatuuraarding aanwezig is en neem de waarden van de stekkerdoos in acht. Zorg ervoor dat de totale ampèrewaarde van alle producten die op de stekkerdoos zijn aangesloten, niet meer dan 80 procent van de waarde overschrijdt.
AC-voedingen
Dit product vertrouwt op de installatie van het gebouw voor kortsluitbeveiliging (overstroom). Zorg ervoor dat het beveiligingsapparaat niet hoger is dan:
AC: 20A U.S. maximum
Statement 1005
DC-voedingen
Een gemakkelijk toegankelijke tweepolige ontkoppelingsinrichting moet in de vaste bedrading worden opgenomen
Statement 1022
Dit product vereist kortsluitbeveiliging (overstroom) die als onderdeel van de gebouwinstallatie moet worden geleverd. Installeer alleen in overeenstemming met de nationale en lokale bedradingsvoorschriften.
Statement 1045
De volgende tabel geeft een overzicht van de vereisten voor de voeding van het systeem voor zowel de Cisco Catalyst CW9800H1 als de CW9800H2 Wireless Controllers:
Tabel 3: AC- en DC-voedingsspecificaties van het systeem
| Beschrijving | Specificatie |
| Aangegeven waarden van de voeding |
|
| Nominale lijnfrequentie | 50/60 Hz voor AC-voedingen |
Richtlijnen voor sitebekabeling
Dit gedeelte bevat richtlijnen voor bedrading en bekabeling op uw site. Houd bij het voorbereiden van uw site voor netwerkverbindingen met de Cisco Catalyst CW9800H1 en CW9800H2 Wireless Controllers rekening met het type kabel dat voor elk onderdeel vereist is, en de kabelbeperkingen. Denk aan de afstandsbeperkingen voor signalering, EMI en connectorcompatibiliteit. Mogelijke kabeltypen zijn glasvezel, dikke of dunne coaxiale kabel, folie-getwiste paarbekabeling of niet-afgeschermde getwiste paarbekabeling.
Houd ook rekening met eventuele extra interface-apparatuur die u nodig hebt, zoals transceivers, hubs, switches, modems, kanaalservice-units (CSU's) of dataservice-units (DSU's).
Zorg ervoor dat alle extra externe apparatuur en kabels aanwezig zijn voordat u de controller installeert. Neem contact op met een vertegenwoordiger van de klantenservice van Cisco voor bestelinformatie.
De omvang van uw netwerk en de afstanden tussen de netwerkinterfaceverbindingen zijn mede afhankelijk van de volgende factoren:
- Signaaltype
- Signaalsnelheid
- Transmissiemedium
De afstands- en snelheidslimieten waarnaar in de volgende paragrafen wordt verwezen, zijn de door IEEE aanbevolen maximale snelheden en afstanden voor signaleringsdoeleinden. Gebruik deze informatie als richtlijn bij het plannen van uw netwerkverbindingen voordat u de Cisco Catalyst CW9800H1 en CW9800H2 Wireless Controllers installeert.
Als draden de aanbevolen afstanden overschrijden of als draden tussen gebouwen doorlopen, besteed dan speciale aandacht aan het effect van een blikseminslag in uw omgeving. De elektromagnetische puls die wordt veroorzaakt door bliksem of andere hoogenergetische verschijnselen, kan gemakkelijk genoeg energie in niet-afgeschermde geleiders koppelen om elektronische apparaten te vernietigen. Als u in het verleden dergelijke problemen hebt gehad, kunt u experts raadplegen op het gebied van elektrische piekonderdrukking en afscherming.
Opmerking: Als u een koperen kabel gebruikt om de redundantiepoorten (RP's) back-to-back aan te sluiten, mag de maximale lengte van de kabel 30 meter zijn. Als u een langere kabel wilt gebruiken, moet u overschakelen op glasvezelkabels.
Consolepoortverbindingen
De Cisco Catalyst CW9800H1 en CW9800H2 Wireless Controllers bieden consolepoorten om een terminal of computer aan te sluiten voor lokale consoletoegang.
De RJ-45-connector ondersteunt RS-232 asynchrone data en heeft afstandsaanbevelingen die zijn gespecificeerd in de IEEE RS-232-standaard.
USB seriële console
De USB seriële consolepoort maakt rechtstreeks verbinding met de USB-connector van een PC met behulp van een USB-kabel van elk type naar 5-pins USB Type-B. De USB-console ondersteunt werking op volledige snelheid (12 Mbps). De consolepoort biedt geen ondersteuning voor hardware flow control.
Opmerking
- Gebruik altijd afgeschermde USB-kabels met een correct afgesloten afscherming. De interfacekabel van de USB seriële console mag niet langer zijn dan 3 meter.
- Er kan slechts één consolepoort tegelijk actief zijn. Wanneer een kabel in de USB-consolepoort is gestoken, wordt de RJ-45-poort inactief. Omgekeerd, wanneer de USB-kabel uit de USB-poort wordt verwijderd, wordt de RJ-45-poort actief.
- 4-pins USB Type-B-connectoren worden gemakkelijk verward met 5-pins USB Type-B-connectoren. Alleen 5-pins USB Type-B wordt ondersteund.
Overwegingen voor interferentie
Wanneer draden over een aanzienlijke afstand worden getrokken, bestaat het risico dat er storende signalen op de draden worden geïnduceerd als interferentie. Als interferentiesignalen sterk zijn, kunnen ze datafouten veroorzaken of de apparatuur beschadigen.
In de volgende paragrafen worden bronnen van interferentie beschreven en hoe u de effecten ervan op de controller kunt minimaliseren.
Elektromagnetische interferentie
Alle apparatuur die wordt gevoed door wisselstroom kan elektrische energie voortplanten die elektromagnetische interferentie (EMI) kan veroorzaken en mogelijk de werking van andere apparatuur kan beïnvloeden. De typische bronnen van EMI zijn stroomkabels van apparatuur en stroomservicekabels van elektriciteitsbedrijven.
Sterke EMI kan de signaaldrivers en -ontvangers in de controller vernietigen en zelfs een elektrisch gevaar creëren door stroompieken via stroomleidingen naar geïnstalleerde apparatuur te veroorzaken. Deze problemen zijn zeldzaam, maar kunnen catastrofaal zijn.
Om deze problemen op te lossen, hebt u gespecialiseerde kennis en apparatuur nodig, wat veel tijd en geld kan kosten. U moet er echter voor zorgen dat u een correct geaarde en afgeschermde elektrische omgeving hebt en speciale aandacht besteden aan de behoefte aan elektrische piekonderdrukking.
De volgende tabel geeft een overzicht van de normen voor elektromagnetische compatibiliteit voor de controller.
Tabel 4: EMC- en veiligheidsnormen
| EMC-normen |
|
| Veiligheidsnormen |
|
Radiofrequente interferentie
Wanneer elektromagnetische velden over een lange afstand werken, kan radiofrequente interferentie (RFI) worden voortgeplant. Bedrading in gebouwen kan vaak fungeren als een antenne, die de RFI-signalen ontvangt en meer EMI op de bedrading creëert.
Als u getwiste paarbekabeling gebruikt in uw installatiebedrading met een goede verdeling van aardingsgeleiders, is het onwaarschijnlijk dat de installatiebedrading radio-interferentie uitzendt. Als u de aanbevolen afstanden overschrijdt, gebruik dan een hoogwaardige getwiste paarbekabeling met één aardingsgeleider voor elk datasignaal.
Interferentie door bliksem en AC-stroomstoring
Aangezien dit product alleen veiligheidscertificering heeft voor aansluiting binnenshuis, moet u, als signaaldraden de aanbevolen bekabelingsafstanden overschrijden, rekening houden met het effect dat een blikseminslag in uw omgeving kan hebben op de controller.
De elektromagnetische puls (EMP) die wordt gegenereerd door bliksem of andere hoogenergetische verschijnselen, kan genoeg energie in niet-afgeschermde geleiders koppelen om elektronische apparatuur te beschadigen of te vernietigen. Als u eerder dergelijke problemen hebt ondervonden, moet u RFI/EMI-experts raadplegen om ervoor te zorgen dat u voldoende elektrische piekonderdrukking en afscherming van signaalkabels hebt in uw besturingsomgeving voor de controller.
Richtlijnen voor rackmontage
Dit gedeelte beschrijft richtlijnen voor rackmontage.
Voorzorgsmaatregelen voor rackmontage
De volgende richtlijnen voor rackmontage zijn bedoeld om uw veiligheid te waarborgen:
Om lichamelijk letsel te voorkomen bij het monteren of onderhouden van dit apparaat in een rack, moet u speciale voorzorgsmaatregelen nemen om ervoor te zorgen dat het systeem stabiel blijft.
De volgende richtlijnen zijn bedoeld om uw veiligheid te waarborgen:
- Dit apparaat moet onder in het rack worden gemonteerd als dit het enige apparaat in het rack is.
- Wanneer u dit apparaat in een gedeeltelijk gevuld rack monteert, laadt u het rack van onder naar boven met het zwaarste onderdeel onder in het rack.
- Als het rack is voorzien van stabilisatoren, installeert u de stabilisatoren voordat u het apparaat in het rack monteert of onderhoudt.
Verklaring 1006
- Verplaats geen grote racks in uw eentje. Vanwege de hoogte en het gewicht van een rack zijn minimaal twee personen nodig om deze taak uit te voeren.
- Zorg ervoor dat het rack waterpas en stabiel staat voordat u een onderdeel uit het rack schuift.
- Zorg ervoor dat er voldoende luchtstroom naar de componenten in het rack is.
- Stap of sta niet op een component of systeem bij het onderhouden van andere systemen of componenten in een rack.
Algemene richtlijnen voor rackselectie
De Cisco Catalyst CW9800H1 Wireless Controller en Cisco Catalyst CW9800H2 Wireless Controller kunnen worden gemonteerd in de meeste twee- of vierpunts, 19-inch apparatuurracks die voldoen aan de Electronics Industries Association (EIA)-standaard voor apparatuurracks (EIA-310-D 19-inch). Het rack moet ten minste twee staanders hebben met montageflenzen om het chassis te monteren.
Om te voorkomen dat het systeem oververhit raakt, mag u het niet gebruiken in een omgeving die de maximaal aanbevolen omgevingstemperatuur van 40 °C (104 °F) overschrijdt.
Verklaring 1047
De afstand tussen de hartlijnen van de montagegaten op de twee montagestaanders moet 46,50 cm ± 0,15 cm (18,31 inch ± 0,06 inch) zijn. De rackmontagehardware die bij het chassis wordt geleverd, is geschikt voor de meeste 19-inch (48,3 cm) apparatuurracks.
Overweeg de controller te installeren in een rack met de volgende kenmerken:
- EIA- of ETSI-gatenpatronen in de montagerails. De vereiste montagehardware wordt meegeleverd met de controller. Als het rack waarin u het systeem wilt installeren metrisch draadrails heeft, moet u uw eigen metrische montagehardware leveren.
- Geperforeerde bovenkant en open onderkant voor ventilatie om oververhitting te voorkomen.
- Stelvoeten voor stabiliteit.
Opmerking: De controller mag niet in een gesloten rack worden geïnstalleerd, omdat het chassis een onbelemmerde stroom van koellucht nodig heeft om acceptabele bedrijfstemperaturen voor de interne componenten te handhaven. Het installeren van de controller in een gesloten rack—zelfs met de voor- en achterdeuren verwijderd—kan de luchtstroom verstoren, warmte vasthouden naast het chassis en een te hoge temperatuur in de controller veroorzaken. Als u een gesloten rack gebruikt, zorg er dan voor dat er ventilatieopeningen aan alle zijden van het rack zijn en dat er voldoende ventilatie is.
Richtlijnen voor 23-inch (Telco) racks
Indien nodig kunt u de Cisco Catalyst CW9800H1 en CW9800H2 Wireless Controllers ook installeren in 23-inch (Telco) racks. Neem voor informatie over de adapters die nodig zijn voor 23-inch racks contact op met de Newton Instrument Company:
http://www.enewton.com
111 East A Street, Butner NC, USA, 27509
919 575-6426
Richtlijnen voor apparatuurracks
De plaatsing van racks kan van invloed zijn op de veiligheid van personeel, het onderhoud van het systeem en het vermogen van het systeem om te werken binnen de omgevingskenmerken die worden beschreven in Tabel: Cisco Catalyst CW9800H1 Wireless Controller en Cisco Catalyst CW9800H2 Wireless Controller Omgevingstolerantie. Kies een geschikte locatie voor de controller door de onderstaande richtlijnen te volgen.
Locatie voor veiligheid
Als de Cisco Catalyst CW9800H1 Wireless Controller of de Cisco Catalyst CW9800H2 Wireless Controller het zwaarste of het enige apparaat in het rack is, overweeg dan om deze op of nabij de onderkant te installeren om ervoor te zorgen dat het zwaartepunt van het rack zo laag mogelijk is.
Locatie voor eenvoudig onderhoud
Houd ten minste 90 cm vrije ruimte voor en achter het rack aan. Deze ruimte zorgt ervoor dat u de controllercomponenten kunt verwijderen en routineonderhoud en upgrades eenvoudig kunt uitvoeren.
Vermijd het installeren van de controller in een overvol rack en overweeg hoe de routering van kabels van andere apparaten in hetzelfde rack de toegang tot de controllerkaarten kan beïnvloeden.
De voor- en bovenkant van het chassis moeten vrij blijven om voldoende luchtstroom te garanderen en oververhitting in het chassis te voorkomen.
Houd de volgende vrije ruimtes aan voor normaal systeemonderhoud:
- Aan de bovenkant van het chassis—Ten minste 7,6 cm
- Voor het chassis—91,44 cm tot 121,92 cm
Om problemen tijdens de installatie en de lopende werking te voorkomen, volgt u deze algemene voorzorgsmaatregelen bij het plannen van de locaties en aansluitingen van de apparatuur:
- Gebruik regelmatig de opdrachten show environment all en show facility-alarm status om de interne systeemstatus te controleren. De omgevingsmonitor controleert voortdurend de interne chassisomgeving; het geeft waarschuwingen voor hoge temperaturen en maakt rapporten over eventuele gebeurtenissen. Als er waarschuwingsberichten worden weergegeven, onderneem dan onmiddellijk actie om de oorzaak te achterhalen en het probleem op te lossen. Zie de paragraaf Omgevingsbewakings- en rapportagefuncties voor meer informatie over deze opdrachten.
- Houd de controller van de vloer en uit de gebieden waar stof zich verzamelt.
- Volg ESD-preventieprocedures om schade aan apparatuur te voorkomen. Schade door statische ontlading kan onmiddellijke of intermitterende storingen in de apparatuur veroorzaken.
Locatie voor juiste luchtstroom
Zorg ervoor dat de locatie van de controller voldoende luchtstroom heeft om het systeem te laten werken binnen de omgevingskenmerken, en dat de luchttemperatuur voldoende is om de warmte te compenseren die door het systeem wordt afgevoerd.
Vermijd het plaatsen van de controller op een locatie waar de luchtinlaatopeningen van het chassis de uitlaatlucht van aangrenzende apparatuur kunnen aanzuigen. Houd rekening met de manier waarop de lucht door de controller stroomt. De luchtstroomrichting is van voor naar achter, waarbij omgevingslucht wordt aangezogen uit de ventilatieopeningen aan de voorkant van het chassis.
Schade door elektrostatische ontlading voorkomen
Schade door elektrostatische ontlading (ESD) treedt op wanneer elektronische kaarten of componenten onjuist worden behandeld, wat resulteert in volledige of intermitterende defecten. Statische elektriciteit kan delicate componenten in uw systeem beschadigen. Om statische schade te voorkomen, moet u statische elektriciteit uit uw lichaam ontladen voordat u systeemcomponenten, zoals een microprocessor, aanraakt. Blijf tijdens het werken aan uw systeem periodiek een ongeverfd metalen oppervlak op de computerbehuizing aanraken.
Hieronder volgen richtlijnen voor het voorkomen van ESD-schade:
- Gebruik altijd een ESD-preventieve pols- of enkelband en zorg ervoor dat deze goed huidcontact maakt. Voordat u een kaart uit de behuizing verwijdert, sluit u het uitrustinguiteinde van de band aan op de ESD-stekker aan de onderkant van de behuizing onder de stroominvoermodules.
- Hanteer lijnkaarten alleen via de frontplaten en draagranden; vermijd het aanraken van de kaartcomponenten of connector-pinnen.
- Wanneer u een module verwijdert, plaatst u de verwijderde module met de componentzijde naar boven op een antistatisch oppervlak of in een statisch afschermende zak. Als de module naar de fabriek moet worden geretourneerd, plaatst u deze onmiddellijk in een statisch afschermende zak.
- Vermijd contact tussen de modules en kleding. De polsband beschermt de kaart alleen tegen ESD-spanningen op het lichaam; ESD-spanningen op kleding kunnen nog steeds schade veroorzaken.
- Wanneer u een gevoelig component transporteert, plaats het dan in een antistatische container of verpakking.
- Behandel alle gevoelige componenten in een statisch veilige omgeving. Gebruik indien mogelijk antistatische vloermatten en werkbankmatten.
Controleer voor de veiligheid periodiek de weerstandswaarde van de antistatische band. De meting moet tussen 1 en 10 ohm liggen.
Draai altijd de borgschroeven op alle systeemcomponenten vast wanneer u ze installeert. Deze schroeven voorkomen dat de module per ongeluk wordt verwijderd, zorgen voor een goede aarding van het systeem en helpen ervoor te zorgen dat de busconnectoren goed in het backplane zitten.
Richtlijnen voor het tillen van de behuizing
De behuizing is niet bedoeld om vaak te worden verplaatst. Voordat u het systeem installeert, moet u ervoor zorgen dat uw locatie goed is voorbereid, zodat u niet later de behuizing hoeft te verplaatsen om stroombronnen en netwerkverbindingen te plaatsen.
Om persoonlijk letsel of schade aan de behuizing te voorkomen, mag u nooit proberen de behuizing op te tillen of te kantelen met behulp van de handgrepen op modules (zoals voedingen, ventilatoren of kaarten); dit soort handgrepen zijn niet ontworpen om het gewicht van de eenheid te dragen.
Verklaring 1032
Volg deze richtlijnen elke keer dat u de behuizing of een zwaar voorwerp optilt:
- Zorg ervoor dat u stevig staat en verdeel het gewicht van de behuizing tussen uw voeten.
- Til de behuizing langzaam op; beweeg nooit plotseling of draai uw lichaam terwijl u tilt.
- Houd uw rug recht en til met uw benen, niet met uw rug. Als u moet bukken om de behuizing op te tillen, buig dan door uw knieën, niet door uw middel, om de belasting van uw rugspieren te verminderen.
- Verwijder geen geïnstalleerde componenten uit de behuizing.
- Koppel altijd alle externe kabels los voordat u de behuizing optilt of verplaatst.
Gereedschap en uitrusting
De volgende gereedschappen en uitrusting worden aanbevolen als de minimaal noodzakelijke uitrusting om de CiscoCatalystCW9800H1and CW9800H2WirelessControllers te installeren. U hebt mogelijk extra gereedschap en uitrusting nodig om bijbehorende apparatuur en kabels te installeren. U hebt mogelijk ook testapparatuur nodig om elektronische en optische signaalniveaus, vermogensniveaus en communicatielinks te controleren.
- Philips handschroevendraaier
- 3,5-mm platte schroevendraaier
- Rolmaat (optioneel)
- Waterpas (optioneel)
- 8-gauge draad
- Rack-montagebeugels
- Kabelbeheerbeugels
Verpakkingsinhoud uitpakken en controleren
Wanneer u uw chassis ontvangt, voert u de volgende stappen uit en gebruikt u de checklist voor de verzendingsinhoud in de volgende sectie.
- Inspecteer de doos op eventuele transportschade. (Als er schade is, neem dan contact op met uw Cisco-servicevertegenwoordiger).
- Pak de controller uit.
- Voer een visuele inspectie van het chassis uit.
- Nadat u het systeem hebt uitgepakt, controleert u of u alle vereiste componenten hebt ontvangen, inclusief alle accessoires. Gebruik de paklijst als leidraad en controleer of u alle apparatuur hebt ontvangen die in uw bestelling is vermeld, en zorg ervoor dat de configuratie overeenkomt met de paklijst.
De inhoud van de verzendcontainer controleren

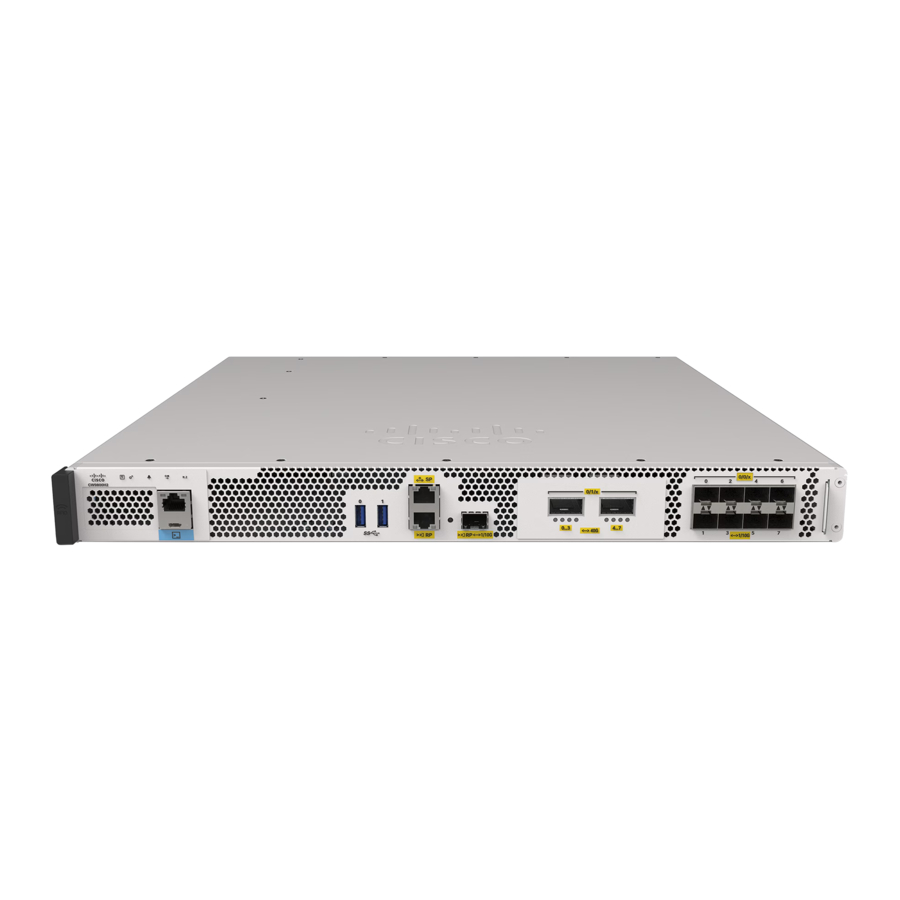

Gebruik de lijst met componenten in de volgende tabel om de inhoud van de Cisco Catalyst CW9800H1 Wireless Controller of de Cisco Catalyst CW9800H2 Wireless Controller-verzendcontainer te controleren. Gooi de verzendcontainer niet weg. U hebt de container nodig als u de controller in de toekomst verplaatst of moet verzenden.
Tabel 5: Inhoud van de verzendcontainer van de Cisco Catalyst CW9800H1 en CW9800H2 Wireless Controllers
| Component | Beschrijving |
| Chassis | De Cisco Catalyst CW9800H1 Wireless Controller of de Cisco Catalyst CW9800H2 Wireless Controllers zijn geconfigureerd met dubbele AC- of DC-voedingen en een EPA. |
| Accessoireset | Voorste 19-inch rack-montagebeugels. Opmerking Achterste rack-montagebeugels zijn niet inbegrepen. Achterste reserve-PID (C8500-4PT-KIT=) bevat de achterste rack-montagebeugel om de achterkant van het chassis vast te zetten. Opmerking U kunt de PID alleen als reserve bestellen. |
Drie sets schroeven, één voor elk:
| |
| Eén kabelbeheerbeugel met U-vormige apparaten bevestigd. | |
| Documentatie | Pointer Doc |
| Optionele uitrusting | Netsnoer als er een AC-voeding is verzonden. Er zijn er geen voor de DC-voedingseenheden. |
Opmerking U moet de accessoireset afzonderlijk bestellen als u de Cisco Catalyst CW9800H1 Wireless Controller of de Cisco Catalyst CW9800H2 Wireless Controller-behuizing als reserve bestelt.
Installatiechecklist
Om u te helpen bij uw installatie en om een historisch overzicht te geven van wat door wie is gedaan, drukt u de installatiechecklist hieronder af of maakt u er een fotokopie van. Gebruik dit om vast te leggen wanneer elke procedure of verificatie is voltooid. Wanneer de checklist is voltooid, plaatst u deze in uw sitelog samen met de andere records voor uw nieuwe controller.

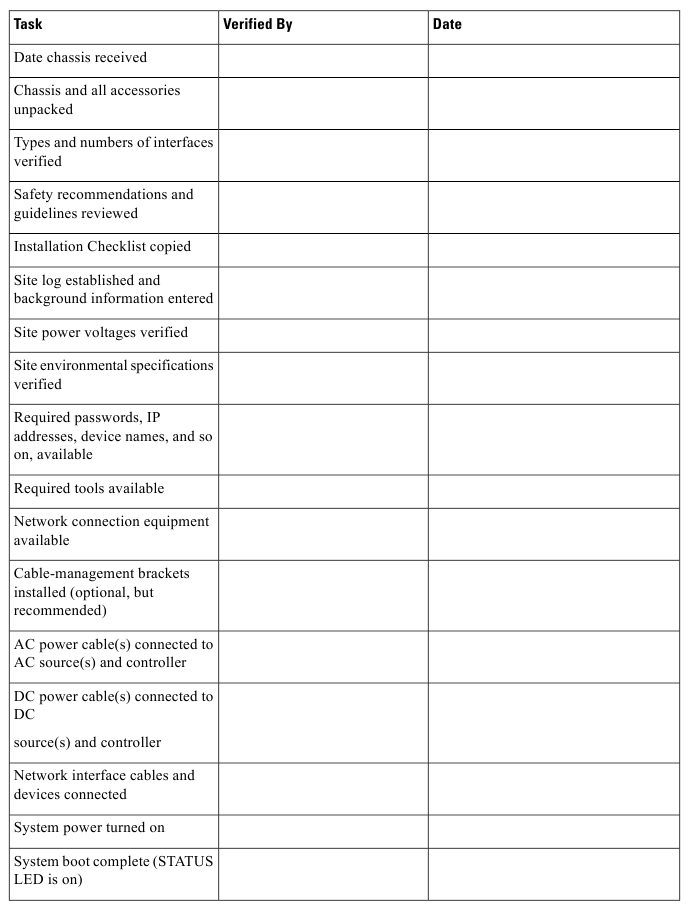

Tabel 6: Installatiechecklist


Veiligheidsrichtlijnen
Voordat u begint met de installatie- of vervangingsprocedure, dient u de veiligheidsrichtlijnen in dit gedeelte door te nemen om letsel of schade aan de apparatuur te voorkomen.
Opmerking: Dit gedeelte bevat richtlijnen en is geen opsomming van elke potentieel gevaarlijke situatie. Gebruik altijd uw gezonde verstand en wees voorzichtig wanneer u een controller installeert.
Veiligheidswaarschuwingen
Veiligheidswaarschuwingen worden in deze publicatie vermeld in procedures die, indien onjuist uitgevoerd, letsel kunnen veroorzaken. Een waarschuwingssymbool gaat vooraf aan elke waarschuwingsverklaring.
Voordat u de controller installeert, configureert of onderhoudt, dient u de documentatie voor de procedure die u gaat uitvoeren door te nemen en speciale aandacht te besteden aan de veiligheidswaarschuwingen.
Opmerking: Pak het systeem pas uit als u klaar bent om het te installeren. Bewaar het chassis in de verzendverpakking om onbedoelde schade te voorkomen totdat u een installatielocatie hebt bepaald. Gebruik de juiste uitpakdocumentatie die bij het systeem is geleverd.
Lees de installatie-instructies in dit document voordat u het systeem op de stroombron aansluit. Het niet lezen en opvolgen van deze richtlijnen kan leiden tot een mislukte installatie en mogelijk schade aan het systeem en de componenten.
Veiligheidsaanbevelingen
De volgende richtlijnen helpen u uw eigen veiligheid te waarborgen en uw Cisco-apparatuur te beschermen. Deze lijst bevat niet alle potentieel gevaarlijke situaties, dus wees alert.
- Probeer nooit een object te tillen dat te zwaar is om alleen te tillen.
- Houd het gebied rondom het chassis schoon en stofvrij tijdens en na de installatie.
- Houd gereedschap en chassiscomponenten uit de buurt van looproutes.
- Lees de veiligheidswaarschuwingen in Regulatory Compliance and Safety Information -Cisco Catalyst CW9800H1 and CW9800H2 Wireless Controllers (online beschikbaar op cisco.com) voordat u de controller installeert, configureert of onderhoudt.
- Schakel altijd alle voedingen uit en trek alle stroomkabels los voordat u het chassis opent.
- Trek altijd de stekker uit het stopcontact voordat u een chassis installeert of verwijdert.
- Draag geen losse kleding, sieraden (inclusief ringen en kettingen) of andere items die in het chassis verstrikt kunnen raken. Maak uw das of sjaal en mouwen vast.
- De controller werkt veilig wanneer deze wordt gebruikt in overeenstemming met de aangegeven elektrische waarden en productgebruiksinstructies.
Standaard waarschuwingsverklaringen
Opmerking: De Engelse waarschuwingen in dit document worden voorafgegaan door een verklaringnummer. Om de vertalingen van een waarschuwing in andere talen te zien, zoekt u het verklaringnummer op in de Regulatory Compliance and Safety Information - Cisco Catalyst CW9800H1 and CW9800H2 Wireless Controllerss.
In dit gedeelte worden de waarschuwingsdefinitie en vervolgens de belangrijkste veiligheidswaarschuwingen per onderwerp weergegeven.
VEILIGHEIDSINSTRUCTIES
Dit waarschuwingssymbool betekent gevaar. U bevindt zich in een situatie die lichamelijk letsel kan veroorzaken. Voordat u aan apparatuur gaat werken, moet u zich bewust zijn van de gevaren die aan elektrische circuits zijn verbonden en bekend zijn met standaardpraktijken om ongelukken te voorkomen. Gebruik het verklaringnummer aan het einde van elke waarschuwing om de vertaling ervan te vinden in de vertaalde veiligheidswaarschuwingen die bij dit apparaat zijn geleverd.
BEWAAR DEZE INSTRUCTIES. Verklaring 1071
Algemene veiligheidswaarschuwingen
Voordat u aan apparatuur gaat werken, moet u zich bewust zijn van de gevaren die aan elektrische circuits zijn verbonden en bekend zijn met standaardpraktijken om ongelukken te voorkomen. Lees de installatie-instructies voordat u het systeem gebruikt, installeert of aansluit op de stroombron. Gebruik het verklaringnummer aan het begin van elke waarschuwing om de vertaling ervan te vinden in de vertaalde veiligheidswaarschuwingen voor dit apparaat.
Verklaring 1071
Opmerking: u wordt ten zeerste aangeraden de veiligheidsinstructie te lezen voordat u het product gebruikt.
https://www.cisco.com/web/JP/techdoc/pldoc/pldoc.html
Gebruik bij het installeren van het product de meegeleverde of aangewezen aansluitkabels/stroomkabels/AC
Verklaring 407
Om het risico op elektrische schokken of persoonlijk letsel te verminderen, moet u de gelijkstroom loskoppelen voordat u componenten verwijdert of vervangt of upgrades uitvoert.
Verklaring 1003
Laser van klasse 1.
Verklaring 1008
Insteekbare optische modules voldoen aan IEC 60825-1 Ed. 3 en 21 CFR 1040.10 en 1040.11 met of zonder uitzondering voor conformiteit met IEC 60825-1 Ed. 3 zoals beschreven in Laser Notice No. 56, dated May 8, 2019.
Verklaring 1255
De uiteindelijke verwijdering van dit product moet worden afgehandeld in overeenstemming met alle nationale wetten en voorschriften.
Verklaring 1040
Waarschuwing – Onzichtbare laserstraling. Stel geen gebruikers van telescopische optiek bloot. Laserproducten van klasse 1/1M.
Verklaring 1055

Geen door de gebruiker te onderhouden onderdelen binnenin. Niet openen.
Verklaring 1073
De installatie van de apparatuur moet voldoen aan de lokale en nationale elektrische voorschriften.
Verklaring 1074
Alleen getraind en gekwalificeerd personeel mag deze apparatuur installeren, vervangen of onderhouden.
Verklaring 1030
Dit apparaat kan meer dan één stroomaansluiting hebben. Alle aansluitingen moeten worden verwijderd om het apparaat spanningsloos te maken.
Verklaring 1028

Dit apparaat is bedoeld voor installatie in gebieden met beperkte toegang. Een gebied met beperkte toegang is alleen toegankelijk met behulp van speciaal gereedschap, een slot en sleutel of andere beveiligingsmiddelen.
Verklaring 1017
Er is gevaarlijke spanning of energie aanwezig op de backplane wanneer het systeem in werking is. Wees voorzichtig bij het onderhoud.
Verklaring 1034
Onzichtbare laserstraling kan worden uitgezonden vanaf het uiteinde van de niet-afgesloten glasvezelkabel of connector. Kijk niet rechtstreeks met optische instrumenten. Het bekijken van de laseroutput met bepaalde optische instrumenten (bijvoorbeeld ooglussen, vergrootglazen en microscopen) binnen een afstand van 100 mm kan een ooggevaar vormen.
Verklaring 1056
| Vezeltype en kerndiameter (μm) | Golflengte (nm) | Max. Vermogen (mW) | Straalspreiding (rad) |
| SM 11 | 1200-1400 | 39-50 | 0.1-0.11 |
| MM 62.5 | 1200-1400 | 150 | 0.18 NA |
| MM 50 | 1200-1400 | 135 | 0.17 NA |
| SM 11 | 1200-1600 | 112-145 | 0.11-0.13 |
Blanco frontplaten en afdekpanelen hebben drie belangrijke functies: ze voorkomen blootstelling aan gevaarlijke spanningen en stromen in het chassis; ze bevatten elektromagnetische interferentie (EMI) die andere apparatuur kan verstoren; en ze sturen de stroom van koellucht door het chassis. Gebruik het systeem niet tenzij alle kaarten, frontplaten, voorkappen en achterkappen op hun plaats zitten
Verklaring 1029
Een geïnstrueerde persoon is iemand die is geïnstrueerd en opgeleid door een deskundige en de nodige voorzorgsmaatregelen neemt bij het werken met apparatuur.
Een deskundige of gekwalificeerd personeel is iemand die een opleiding of ervaring heeft in de apparatuurtechnologie en de potentiële gevaren begrijpt bij het werken met apparatuur.
Er bevinden zich geen onderhoudbare onderdelen binnenin. Om het risico op elektrische schokken te vermijden, niet openen.
Verklaring 1089
Alleen een geïnstrueerde persoon of deskundige mag deze apparatuur installeren, vervangen of onderhouden. Zie verklaring 1089 voor de definitie van een geïnstrueerde of deskundige.
Er bevinden zich geen onderhoudbare onderdelen binnenin. Om het risico op elektrische schokken te vermijden, niet openen.
Verklaring 1091
Elektrische veiligheid
Alle systeemcomponenten zijn hot-swappable. Ze zijn ontworpen om te worden verwijderd en vervangen terwijl het systeem in werking is, zonder een elektrisch gevaar of schade aan het systeem te veroorzaken.
Volg deze basisrichtlijnen wanneer u met elektrische apparatuur werkt:
- Voordat u begint met procedures die toegang tot de binnenkant van het chassis vereisen, dient u de noodstroomuitschakelaar te zoeken voor de ruimte waarin u werkt.
- Koppel alle stroom- en externe kabels los voordat u een chassis installeert of verwijdert.
- Ga er nooit van uit dat de stroom van een circuit is losgekoppeld; controleer dit altijd.
- Onderneem geen actie die een potentieel gevaar vormt voor mensen of de apparatuur onveilig maakt. Installeer nooit apparatuur die beschadigd lijkt.
- Onderzoek uw werkgebied zorgvuldig op mogelijke gevaren, zoals vochtige vloeren, ongeaarde stroomverlengkabel en ontbrekende veiligheidsaarding.
Referenties
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download Cisco Catalyst 9800-handleiding
