Installatiehandleiding Cisco Catalyst 9800-serie

Een pre-installatieconfiguratie uitvoeren (optioneel)

De volgende procedures beschrijven de processen om ervoor te zorgen dat uw AP-installatie en eerste werking naar verwachting verlopen.

Opmerking
Het uitvoeren van een pre-installatieconfiguratie is een optionele procedure. Als uw netwerkcontroller correct is geconfigureerd, kunt u uw AP op de definitieve locatie installeren en deze vanaf daar met het netwerk verbinden.

De volgende afbeelding toont de pre-installatieconfiguratie:

Voer de volgende stappen uit:

Voordat u begint

Zorg ervoor dat de Cisco Controller Distribution System (DS)-poort is verbonden met het netwerk. Gebruik de procedure voor CLI of GUI zoals beschreven in de release-specifieke Cisco Catalyst 9800 Series Wireless Controller Software Configuration Guide.

• Schakel Layer 3-connectiviteit in tussen AP's, Cisco Controller Management en AP-Manager-interface.
• Configureer de switch waarop uw AP moet worden aangesloten. Raadpleeg de Cisco Wireless Controller Configuration Guide voor de release die u gebruikt, voor meer informatie.
• Configureer de Cisco Catalyst 9800 Series Wireless Controller als de primaire zodat nieuwe AP's er altijd aan deelnemen.
• Zorg ervoor dat DHCP is ingeschakeld op het netwerk. De AP moet zijn IP-adres ontvangen via DHCP.

Opmerking
Een 802.11ax AP krijgt alleen een IP-adres van de DHCP-server als een standaardrouter (gateway) is geconfigureerd op de DHCP-server (waardoor de AP zijn gateway IP-adres kan ontvangen) en de gateway ARP is opgelost.

• CAPWAP UDP-poorten mogen niet worden geblokkeerd in het netwerk.
• De AP moet het IP-adres van de controller kunnen vinden. Dit kan worden bereikt met behulp van DHCP, DNS of IP-subnetbroadcast. Deze handleiding beschrijft de DHCP-methode om het controller IP-adres over te brengen. Raadpleeg de productdocumentatie voor andere methoden.

Opmerking
De AP vereist een multi-gigabit Ethernet-verbinding (5 Gbps) om te voorkomen dat de Ethernet-poort een knelpunt wordt voor verkeer.

Procedure

Stap 1
Schakel de AP in met behulp van een ondersteunde voedingsbron.

• Terwijl de AP probeert verbinding te maken met de controller, doorloopt de LED een groene, rode en uit-reeks, wat tot vijf minuten kan duren.
  Opmerking
  Als de AP langer dan vijf minuten in deze modus blijft, kan de AP de primaire Cisco Catalyst 9800 Series Wireless Controller niet vinden. Controleer de verbinding tussen de AP en de Cisco Catalyst 9800 Series Wireless Controller en zorg ervoor dat ze zich in hetzelfde subnet bevinden.
• Als de AP wordt uitgeschakeld, controleer dan de voedingsbron.
• Nadat de AP de Cisco Catalyst 9800 Series Wireless Controller heeft gevonden, probeert deze de nieuwe besturingssysteemcode te downloaden als de AP-codeversie verschilt van de Cisco Catalyst 9800 Series Wireless Controller-codeversie. Terwijl dit gebeurt, knippert de status-LED blauw.
  Als het downloaden van het besturingssysteem is gelukt, start de AP opnieuw op.

Stap 2
(Optioneel) Configureer de AP. Gebruik de controller CLI, GUI of Cisco DNA Center om de toegangspuntspecifieke 802.11ax-netwerkinstellingen aan te passen.

Stap 3
Als de pre-installatieconfiguratie is gelukt, is de status-LED groen, wat duidt op een normale werking. Koppel de AP los en monteer deze op de locatie waar u deze op het draadloze netwerk wilt implementeren.

Stap 4
Als uw AP geen normale werking aangeeft, schakel hem dan uit en herhaal de pre-installatieconfiguratie

Opmerking
Wanneer u een Layer 3-toegangspunt installeert op een subnet dat verschilt van de Cisco Catalyst 9800 Series Wireless Controller, zorg er dan voor dat de volgende configuratie is geconfigureerd:

• Een DHCP-server is bereikbaar vanaf het subnet waarop u van plan bent de AP te installeren.
• Het subnet heeft een route terug naar de controller.
• Deze route heeft bestemmings-UDP-poorten 5246 en 5247 open voor CAPWAP-communicatie.
• De route terug naar de primaire, secundaire en tertiaire controller staat IP-pakketfragmenten toe.
• Als adresomzetting wordt gebruikt, hebben het toegangspunt en de controller een statische 1-op-1 NAT naar een extern adres. Port Address Translation wordt niet ondersteund.

Pre-installatiecontroles en installatierichtlijnen

Voordat u uw toegangspunt monteert en implementeert, raden we u aan een site survey uit te voeren (of de Site Planning-tool te gebruiken) om de beste locatie te bepalen om uw toegangspunt te installeren.

U dient de volgende informatie over uw draadloze netwerk beschikbaar te hebben:

• Locaties van toegangspunten
• Opties voor montage van toegangspunten: aan een verticale of horizontale muur of een paal
• Opties voor voeding van toegangspunten: gebruik een van de volgende opties om de AP van stroom te voorzien:
  • DC-voedingsingang
  • Cisco-goedgekeurde power injector
  • 802.3at (PoE+), 802.3bt en Cisco Universal PoE (Cisco UPOE)
• Bedrijfstemperatuur: -40° ≤ Ta ≤ +158°F (-40°C ≤ Ta ≤ 70°C) met zonnebelasting en stilstaande lucht. Verlengde bedrijfstemperatuur (DC-voeding): -58° tot +167°F (-50° tot +75°C) zonder zonnebelasting, stilstaande lucht en koude start beperkt tot -40°C.
• Consoletoegang via de consolepoort
  We raden u aan een consolekabel te gebruiken die een meter of minder lang is.

Opmerking
De AP kan problemen ondervinden tijdens het opstarten als u een niet-afgesloten consolekabel gebruikt (niet aangesloten op een apparaat of terminal) of een consolekabel die langer is dan een meter.

We raden u aan een sitemap te maken met de locaties van de toegangspunten, zodat u de MAC-adressen van elk apparaat kunt registreren en terugsturen naar de persoon die uw draadloze netwerk plant of beheert.

De Access Point monteren

Montagehardware

De Catalyst IW9167E access point heeft ingebouwde montageflenzen. U kunt ook de volgende montagehardware gebruiken:

• DIN-railmontagebeugel
• Paalmontagebeugel

De vereiste montagehardware is afhankelijk van de montagelocatie:

• Voor plafonds of harde plafonds of wanden, monteert u de access point rechtstreeks met behulp van de ingebouwde montageflenzen.

De montageflenzen bevinden zich aan de zijkanten van de access point die geen poorten hebben.

• Voor elektrische kasten of netwerkdozen, monteert u de access point rechtstreeks met behulp van de montageflenzen of gebruikt u de DIN-railmontagebeugel.
• Gebruik voor paalmontage de paalmontagebeugel.

Onderdeelnummers montagebeugel

Opmerking
Deze beugels worden niet met de access point meegeleverd, maar u kunt ze afzonderlijk bestellen.

Tabel 1: Onderdeelnummers montagebeugel

Montagebeugel	Cisco-onderdeelnummer
DIN-railmontagebeugel	AIR-ACCDMK3700=
Paalmontagebeugel (voor paal met diameter 2"–3,2")	AIR-ACCPMK3700=
Paalmontagebeugel (voor paal met diameter 2"–16")	AIR-ACCPMK3700-2=

De geïntegreerde flensbevestigingen gebruiken

Directe montage met behulp van de geïntegreerde flensbevestigingen is doorgaans voor krappe ruimtes of implementaties die te maken hebben met zware schokken en trillingen.
Om de access point te monteren met behulp van de geïntegreerde flensbevestigingen:

Procedure

Stap 1
Kies de locatie van de access point die het gewicht van de access point veilig kan dragen.

Stap 2

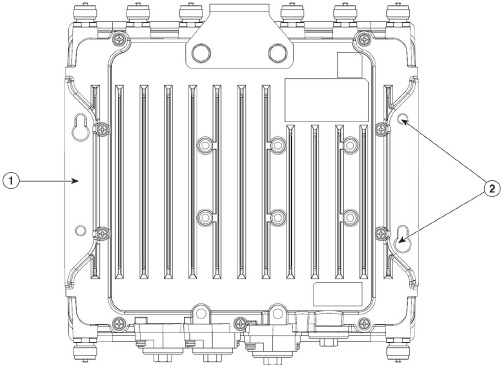

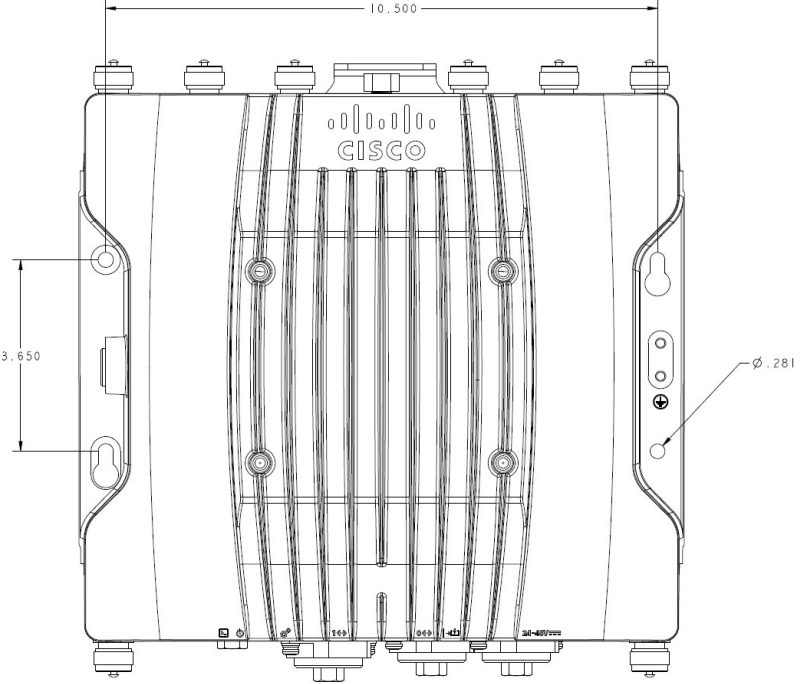

Gebruik de montagegaten van de access point als sjabloon en markeer ze op de montagelocatie.

1. Belangrijkste montageflens
2. Montagegaten

Stap 3
Boor gaten in het montageoppervlak voor plastic muurankers die geschikt zijn voor 1/4-20 of M6-bouten en voeg de juiste ankers toe.

Stap 4
Lijn de montagegaten van de access point uit met de montagegaten van het verlaagde plafond.

Stap 5
Steek in elk van de vier montagegaten een montageschroef en draai deze vast.

Stap 6
U kunt de sleutelgaten gebruiken voor "handsfree" installatie.

Opmerking
Zorg ervoor dat de access point stevig is bevestigd.

De DIN-railmontagebeugel gebruiken

U kunt DIN-railmontage gebruiken in netwerk- of elektriciteitskasten of in kabelruimten met een laag niveau van schokken en trillingen. Afbeelding 1: DIN-railmontage-eenheid toont de DIN-rail en DIN-railmontage-eenheid.

De DIN-railmontagebeugel gebruiken

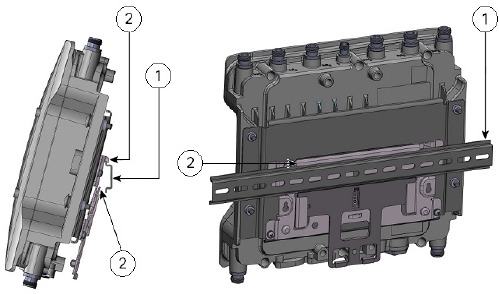

Afbeelding 1: DIN-railmontage-eenheid

1. 35 mm DIN-rail (niet geleverd door Cisco)
2. DIN-railmontagebeugelclip

Om de access point op de DIN-rail te monteren:

Procedure

Stap 1

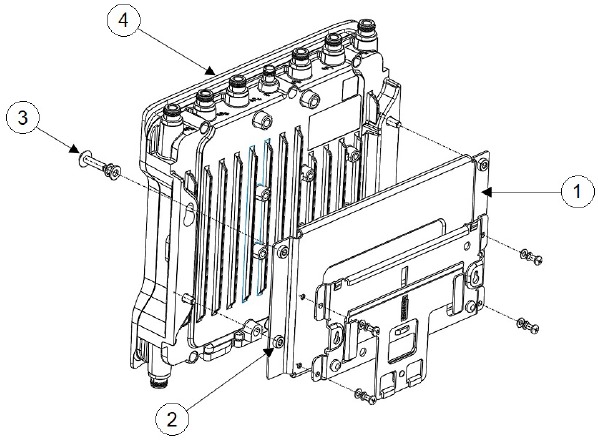

Monteer de access point en de DIN-railmontagebeugel met behulp van de meegeleverde M6-hardware, zoals weergegeven in de volgende afbeelding.

1. Stalen DIN-montagebeugel
2. M6-inzetstuk
3. M6-schroef (koppel 6–7 ft-lbs)
4. Access Point

Stap 2
Plaats de access point-eenheid recht voor de DIN-rail.

Stap 3
Steek de DIN-railmontagebeugel onder de veerbelaste bovenste montageclips.

Opmerking
Zorg ervoor dat de DIN-rail in de antislipclips zit.

Stap 4
Trek de retentiehendels naar beneden totdat de onderste lip van de DIN-railmontagebeugel in de onderste montagebeugelclip zit.

Stap 5
Laat de retentiehendels los.

De paalmontagebeugel gebruiken

U kunt een van de volgende paalmontagebeugels in de volgende tabel kiezen, afhankelijk van de grootte van de paal waarop u uw access point gaat monteren.

Tabel 2: Paalmontagebeugels

Montagebeugel	Cisco-onderdeelnummer	Toepasselijke paaldiameter
Paalmontagebeugel	AIR-ACCPMK3700=	2–3,2 inch
Paalmontagebeugel 2	AIR-ACCPMK3700-2=	2–16 inch

De montagebeugel AIR-ACCPMK3700= gebruiken

Om de access point op een paal te monteren met behulp van de montagebeugel AIR-ACCPMK3700=:

Procedure

Stap 1

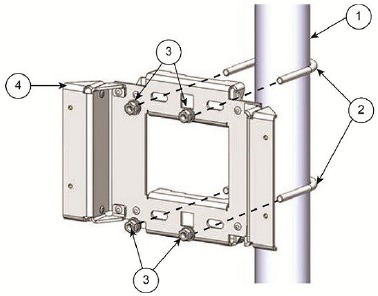

Gebruik de meegeleverde U-bouten, ringen en moeren om de montagebeugel aan de paal te bevestigen.

1. Paal met diameter 2"– 3,2" (5–8 cm)
2. M8 x 1,25 U-bout
3. M8 x 1,25 moeren en ringen
4. Paalmontagebeugel

Stap 2
Gebruik de meegeleverde bouten, ringen en moeren om de access point aan de montageplaat te bevestigen.

Opmerking
Zorg ervoor dat u de moeren op de U-bouten symmetrisch aandraait. Als u één kant te strak aandraait, zal de U-bout scheef trekken.

Stap 3
Draai de moeren vast tot 6 tot 7 foot-pounds.

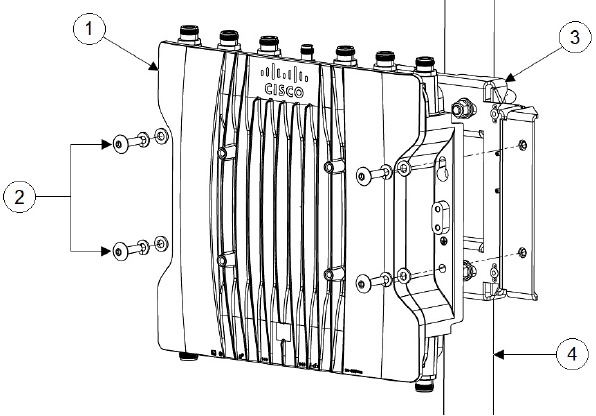

1. Access point
2. M6-bouten en ringen
3. Paalmontagebeugel
4. Paal met diameter 2"– 3,2" (5–8 cm)

Opmerking
Zorg ervoor dat de access point stevig aan de montagebeugel is bevestigd.

U kunt de sleutelgaten gebruiken voor "handsfree" installatie. Zorg ervoor dat u de moeren vastdraait tot 6 tot 7 ft-lbs.

Laat de access point nooit onbeheerd achter als de montagehardware niet volledig is vastgedraaid.

De montagebeugel AIR-ACCPMK3700-2= gebruiken

De montagebeugel AIR-ACCPMK3700-2= ondersteunt palen met een diameter van 2 tot 16 inch. Om de access point op een paal te monteren met behulp van deze montagebeugel:

Procedure

Stap 1
Monteer twee bandbeugels op de paalklembeugel die zijn gepositioneerd voor de paaldiameter die u gebruikt om de access point te monteren. De volgende afbeelding illustreert de paaldiameteraanduidingen en boutgaten op de paalklembeugel.

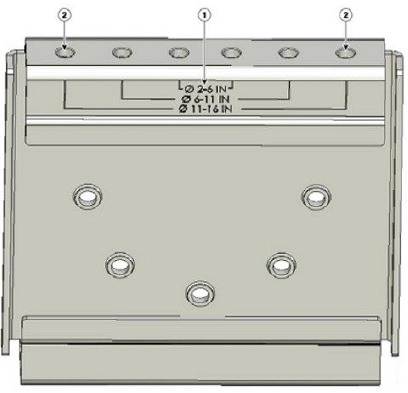

Afbeelding 2: Locaties aanpassingsgaten paalklembeugel

1	Aanduidingen paalmaat
	2 tot 6 inch 6 tot 11 inch 11 tot 16 inch
2	Boutgaten voor paaldiameters (11 tot 16 inch aangegeven)

Stap 2
Plaats de bandbeugels op de paalklembeugel voor de paaldiameter die u gebruikt en zet elke bandbeugel vast met twee M8 x16-bouten (met borgringen), zoals de volgende afbeelding laat zien. Draai de bouten vast tot 13 tot 15 ft lbs (17,6 tot 20,3 N-m).

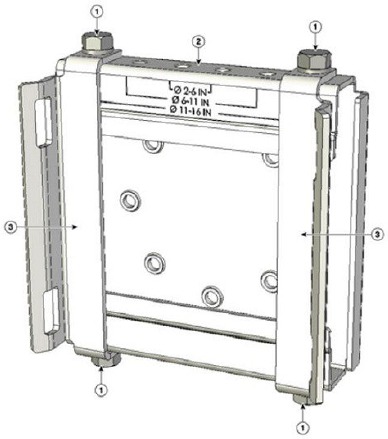

Afbeelding 3: Gemonteerde paalklembeugel en bandbeugels

1. M8 x1.25x16-bouten (met borgringen)
2. Paalklembeugel
3. Bandbeugel (weergegeven gepositioneerd voor paal met diameter 11 tot 16 inch)

Stap 3
Schroef de M8-moer op de steunbout van de paalklembeugel en draai deze net genoeg vast om te voorkomen dat de bout eraf valt.

Stap 4
Om uw access point op een verticale paal te monteren, moet u twee metalen banden rond de paal installeren om de access point te ondersteunen. Dit proces vereist extra gereedschap en materiaal dat niet in de paalmontageset wordt geleverd (zie de volgende tabel voor details).

Tabel 3: Materiaal dat nodig is om de Access Point op een paal te monteren

Montagemethode	Vereiste materialen	In set
Verticale paal	Twee roestvrijstalen banden van 0,75 inch (1,9 cm)	Ja
	Bandgereedschap (BAND IT) (Cisco AIR-BAND-INST-TL=)	Nee
	Aardingslip (meegeleverd met access point)	Ja
	Krimptang voor aardingslip, Panduit CT-720 met CD-720-1 matrijs (http://onlinecatalog.panduit.com)	Nee
	#6 AWG aardingsdraad	Nee

Stap 5
Selecteer een montagelocatie op de paal om de access point te monteren. U kunt de access point op elke paal met een diameter van 2 tot 16 inch (5,1 tot 40,6 cm) bevestigen.

Stap 6
Voor palen die groter zijn dan 3,5 inch (8,9 cm), monteert u de paalklembeugeleenheid op een paal (zie de volgende afbeelding) met behulp van twee metalen banden. Volg de instructies die bij het bandgereedschap (BAND IT) (AIR-BAND-INST-TL=) zijn geleverd en lus elke metalen band twee keer door de sleuven op de bandbeugel.

Plaats de metalen banden niet in het grote open gebied tussen de paalklembeugel en de bandbeugels, omdat dit de access point niet goed vastzet.

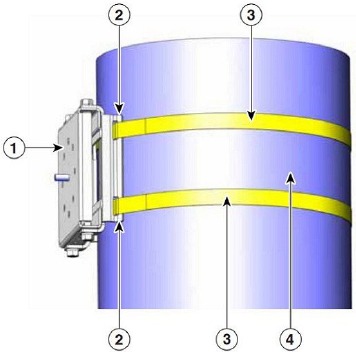

Afbeelding 4: Klembeugeleenheid gemonteerd op palen groter dan 3,5 inch (8,9 cm)

1. Paalklembeugel
2. Bandsleuf in bandbeugel
3. Metalen montageband
4. Paal

Stap 7
Voor paaldiameters van 3,5 inch (8,9 cm) of minder, monteert u de paalklembeugeleenheid op een paal met behulp van twee metalen banden die door de ruimte tussen de paalklembeugel en de bandbeugels zijn gelust om maximale houdkracht te bieden voor extreme omgevingen. Volg de instructies die bij het bandgereedschap (BAND IT) (AIR-BAND-INST-TL=) zijn geleverd en lus elke metalen band twee keer.

Plaats de metalen banden niet in het grote open gebied tussen de paalklembeugel en de bandbeugels, omdat dit de access point niet goed vastzet.

Stap 8
Plaats de paalklembeugel indien nodig op de paal voordat u de metalen banden vastdraait.

Opmerking
Wanneer de metalen banden volledig zijn aangespannen, kan de paalklembeugel niet worden versteld, tenzij de metalen banden worden doorgesneden of gedemonteerd.

Stap 9
Draai de metalen banden vast met behulp van het bandgereedschap (BAND IT) (Cisco AIR-BAND-INST-TL=) door de bedieningsinstructies in de doos bij het gereedschap te volgen. Zorg ervoor dat de metalen banden zo strak mogelijk zitten.

Stap 10
Plaats de montagebeugel op de steunbout van de paalklembeugel.

Stap 11
Installeer vier M8 x16-bouten (met platte en borgringen) in de boutgaten.

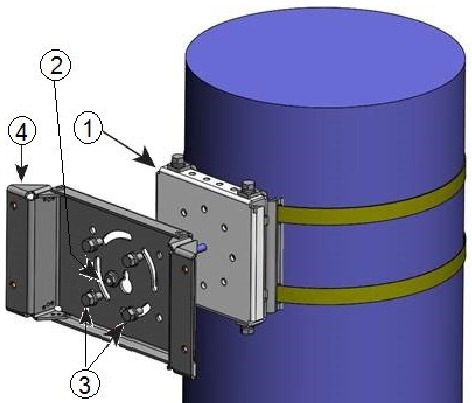

Afbeelding 5: Montagebeugel en paalklembeugeleenheid

1. Paalklembeugeleenheid
2. Steunbout access point
3. Boutgaten
4. Montagebeugel

Stap 12
Draai de bouten en de moer met de hand vast (niet te vast aandraaien).

Stap 13
Stel de bovenrand van de montagebeugel zo af dat deze horizontaal is en draai de bouten en de flensmoer vast tot 13 tot 15 ft-lbs (17,6 tot 20,3 N-m).

Stap 14
Gebruik de meegeleverde bouten, ringen en moeren om de access point aan de montageplaat te bevestigen.

Stap 15
Draai de moeren vast tot 6 tot 7 ft-lbs.

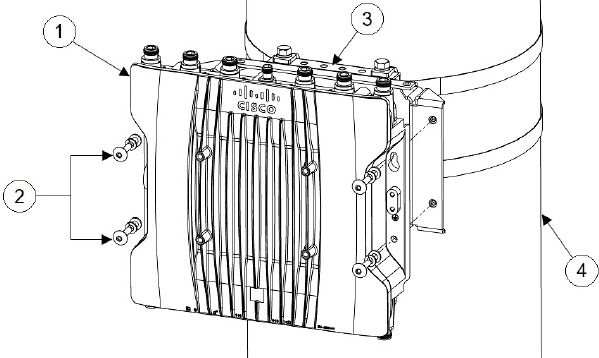

Afbeelding 6: Access Point geïnstalleerd in de montagebeugel

1. Access point
2. M6-bouten en ringen
3. Paalmontagebeugel
4. Paal

Opmerking
Zorg ervoor dat de access point stevig aan de montagebeugel is bevestigd.

Laat de access point nooit onbeheerd achter als de montagehardware niet volledig is vastgedraaid.

Een bliksembeveiliging installeren

Overspanningspieken kunnen ontstaan door statische ontladingen van bliksem, schakelprocessen, direct contact met elektriciteitsleidingen of aardstromen. De bliksembeveiliging beperkt de amplitude en duur van storende interferentie-spanningen en verbetert de overspanningsweerstand van in-line apparatuur, systemen en componenten. Een bliksembeveiliging die is geïnstalleerd volgens deze montage-instructies, brengt het spanningspotentiaal in evenwicht, waardoor inductieve interferentie met parallelle signaalleidingen binnen het beveiligde systeem wordt voorkomen.

Installatieoverwegingen

Cisco adviseert om de bliksembeveiliging door een schot te monteren, zodat deze kan worden geïnstalleerd als een wanddoorvoer op de muur van de beschermde ruimte.

Het belang van een goede aarding en verbindingsverbinding kan niet genoeg worden benadrukt. Overweeg deze punten bij het aarden van de bliksembeveiliging:

• Sluit de componenten van de bliksembeveiliging rechtstreeks aan op het aardpunt.
• De contactpunten van de aardverbinding moeten schoon en vrij zijn van stof en vocht.
• Draai contacten met schroefdraad vast tot het door de fabrikant gespecificeerde aanhaalmoment.

Installatie-opmerkingen bliksembeveiliging

Deze bliksembeveiliging is ontworpen om te worden geïnstalleerd tussen de antennekabel die is bevestigd aan een buitenantenne en het draadloze Cisco-apparaat. U kunt de bliksembeveiliging zowel binnen als buiten installeren. Het kan rechtstreeks worden aangesloten op een draadloos apparaat met een externe N-connector. Het kan ook inline of als doorvoer worden gemonteerd. Doorvoerinstallaties vereisen een gat van 5/8 inch (16 mm) voor de bliksembeveiliging.

Opmerking

• Deze bliksembeveiliging maakt deel uit van een bliksembeveiligingskit. De kit bevat een bliksembeveiliging en een aardingslip.
• Wanneer u de bliksembeveiliging installeert, volgt u de voorschriften of best practices die van toepassing zijn op de installatie van bliksembeveiliging in uw regio.

De bliksembeveiliging buitenshuis installeren

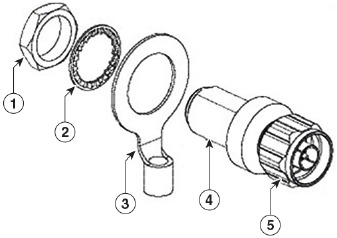

Als u de bliksembeveiliging buitenshuis installeert, gebruikt u de meegeleverde aardingslip en een dikke draad (massief koper nr. 6) om deze aan te sluiten op een goede aarde, zoals een aardpen. De verbinding moet zo kort mogelijk zijn.

1. Moer
2. Borgring
3. Aardingslip
4. Onbeschermde zijde (naar antenne)
5. Beschermde zijde (naar draadloos apparaat)

Kabel voor de bliksembeveiliging

Coaxkabel verliest efficiëntie naarmate de frequentie toeneemt, wat resulteert in signaalverlies. De kabel moet zo kort mogelijk worden gehouden, omdat de kabellengte ook de hoeveelheid signaalverlies bepaalt (hoe langer de kabel, hoe groter het verlies).

Cisco adviseert een hoogwaardige, verliesarme kabel te gebruiken voor de bliksembeveiliging.

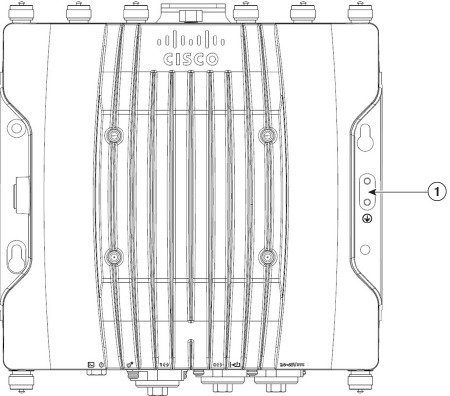

Het access point aarden

Na de montage van het access point moet u bij alle installaties het apparaat correct aarden voordat u de stroomkabels aansluit.

Mededeling 1024—Aardgeleider
Deze apparatuur moet geaard zijn. Om het risico op elektrische schokken te verminderen, mag u de aardgeleider nooit uitschakelen of de apparatuur bedienen zonder een correct geïnstalleerde aardgeleider. Neem contact op met de betreffende instantie voor elektrische inspectie of een elektricien als u niet zeker weet of er een geschikte aarding beschikbaar is.

Mededeling 1074—Voldoen aan de lokale en nationale elektrische voorschriften
Om het risico op elektrische schokken of brand te verminderen, moet de installatie van de apparatuur voldoen aan de lokale en nationale elektrische voorschriften.

Het access point wordt geleverd met een aardingskit.

Afbeelding 7: Inhoud van de aardingskit voor het access point

1. Aardingslip
2. Schroeven x 2, M4 x 6 mm

Opmerking
De aardingskit bevat ook de oxide-inhibitor, die zich in een tube bevindt.

Het access point aarden:

Procedure

Stap 1
Gebruik een krimptang om een aarddraad van 6-AWG (13,3 mm²) (niet inbegrepen in de aardingskit) aan de aardingslip te krimpen.

Stap 2
Sluit de meegeleverde aardingslip aan op het aardingspunt van het access point met behulp van de meegeleverde schroeven. Breng de meegeleverde oxide-inhibitor aan tussen de aardingslip en de aardaansluiting van het access point.

1. AP-aardaansluitpunt

Stap 3
Draai de schroeven vast met een aanhaalmoment van 2,3-2,8 Nm.

Stap 4
Strip indien nodig het andere uiteinde van de aarddraad en sluit deze aan op een betrouwbare aarde, zoals een aardpen of een geschikt aardpunt op een geaarde paal. De lengte van de aardkabel mag niet langer zijn dan 1 meter, en 0,5 meter heeft de voorkeur. Gebruik de meegeleverde oxide-inhibitor op de geaarde interface.

Het access point van stroom voorzien

De AP ondersteunt deze stroombronnen:

• DC-voeding – 24–48 VDC
• Power-over-Ethernet (PoE)

De AP kan worden gevoed via de PoE-ingang van een inline stroominjector of een geschikt gevoede switchpoort. Afhankelijk van de configuratie en het wettelijke domein is het vereiste vermogen voor volledige werking 802.3bt of UPOE.

Zie voor meer informatie Stroombronnen.

Vermogensfunctiematrix

De volgende tabel geeft de AP-vermogensfunctiematrix weer.

Tabel 4: Catalyst IW9167EH Access Point Vermogensfunctiematrix

Vermogensinput	2,4 GHz-radio	dBm per pad	5 GHz-radio	dBm per pad	5 GHz / 6 GHz-radio	dBm per pad	Aux-radio	GNSS	mGig Eth	SFP
24-48V	4x4	24	4x4	24	4x4	17	Ja	Ja	max. 5G	Ja
802.3bt/ UPOE	4x4	24	4x4	24	4x4	17	Ja	Ja	max. 5G	Ja
802.3at	2x2	23	2x2	23	2x2	17	Ja	Ja	max. 1G	Ja/1G

Aansluiten op de DC-voedingspoort met behulp van een gecertificeerde kabelwartel of flexibele buis

Volg deze stappen om verbinding te maken met de DC-voedingspoort met behulp van een gecertificeerde kabelwartel of flexibele buis (niet meegeleverd):

Procedure

Stap 1 Verwijder de M25-stekker. Scheid de wartelconnector volgens de instructies van de fabrikant en steek de DC-kabel erdoorheen.

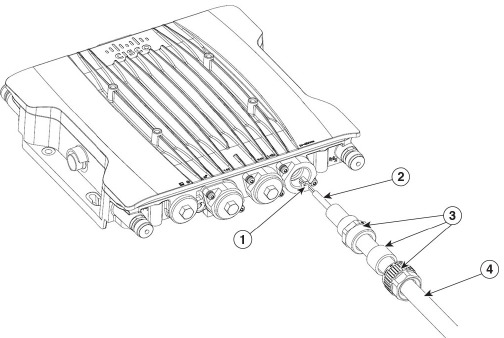

1. 4P Micro-Fit
2. Draad
3. Wartel (Ex) (niet meegeleverd)
4. Gepantserde kabel (niet meegeleverd)

Opmerking
De aanbevolen specificatie voor de kabelwartel is M25x1.5, waarbij M25 de diameter (metrisch) is en 1.5 de spoed, de adapters moeten ongeveer 7 schroefdraden hebben. De aanbevolen temperatuurbereik van de O-ring van de M25-connector moet hoger zijn dan 91°C (195.8°F).

Stap 2
Steek de 4P-connector kabel in de DC-connector in de behuizing.

Stap 3
Draai het wartelconnectorlichaam (met pakking) in de behuizing.

Stap 4
Plaats de grommet in de ferrule en druk deze in het lichaam.

Stap 5
Draai de klemmoer op het lichaam totdat de grommet op de DC-kabel drukt.

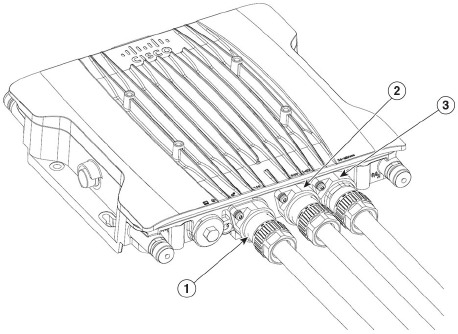

1. SFP-poort verbonden met behulp van kabelwartel
2. RJ-45-poort verbonden met behulp van kabelwartel
3. DC-voedingspoort verbonden met behulp van kabelwartel

Datakabels aansluiten

Dit AP ondersteunt dataverbindingen via de Ethernet-poort en de Small Form-factor Pluggable (SFP)-poort.

Als u de SFP-poort gebruikt om data via een glasvezelkabel te leveren, moet het AP worden gevoed door DC-stroom, een stroomadapter, een PoE+-stroombron of een power injector.

Aansluiten met een Ethernet-kabel

Aansluiten op de RJ-45-poort met behulp van een gecertificeerde kabelwartel of flexibele leiding
Volg deze stappen om verbinding te maken met de RJ-45-poort met behulp van een gecertificeerde kabelwartel of flexibele leiding (niet meegeleverd):

Procedure

Stap 1
Verwijder de M25-stekker. Scheid de wartelconnector volgens de instructies van de fabrikant en schuif de RJ-45-kabel erdoor.

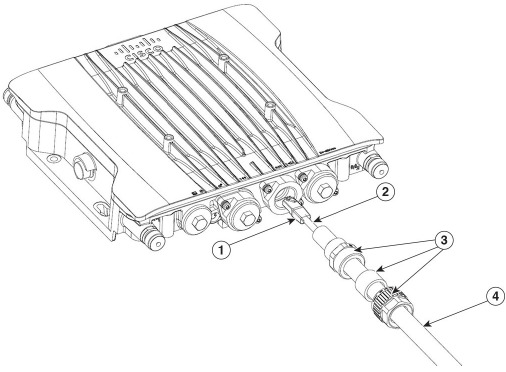

1. RJ-45-stekker
2. Kabel
3. Wartel (Ex) (niet meegeleverd)
4. Gepantserde kabel (niet meegeleverd)

Opmerking
De aanbevolen kabelwartelspecificatie is M25x1.5, waarbij M25 de diameter (metrisch) is en 1.5 de spoed. De adapters moeten ongeveer 7 schroefdraadgangen hebben. De aanbevolen temperatuurclassificatie van de M25-connectorafdekkings-O-ring moet hoger zijn dan 91 °C (195,8 °F).

Stap 2
Steek de RJ-45-kabel in de RJ-45-connector in het chassis.

Stap 3
Draai het wartelconnectorlichaam (met pakking) in het chassis.

Stap 4
Plaats de grommet in de ferrule en druk deze in het lichaam.

Stap 5
Draai de klemmoer op het lichaam vast totdat de grommet op de RJ-45-kabel drukt.

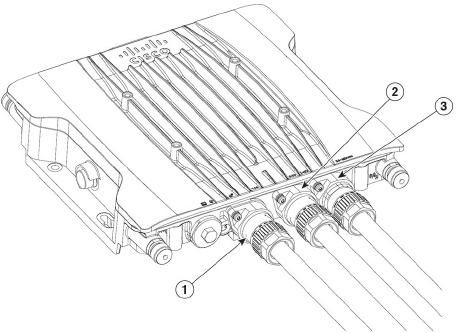

1. SFP-poort aangesloten met behulp van kabelwartel
2. RJ-45-poort aangesloten met behulp van kabelwartel
3. DC-voedingspoort aangesloten met behulp van kabelwartel

Aansluiten met een glasvezelkabel

Aansluiten op de SFP-poort met behulp van een kabelwartel

Volg deze stappen om verbinding te maken met de SFP-poort met behulp van een kabelwartel:

Opmerking
Koperen SFP of glasvezel SFP wordt pas door het systeem gedetecteerd na een stroomcyclus.

Procedure

Stap 1
Plaats de glasvezel SFP in het chassis.

Stap 2
Haal de glasvezeladapter uit elkaar en schuif de onderdelen over de glasvezelkabel.

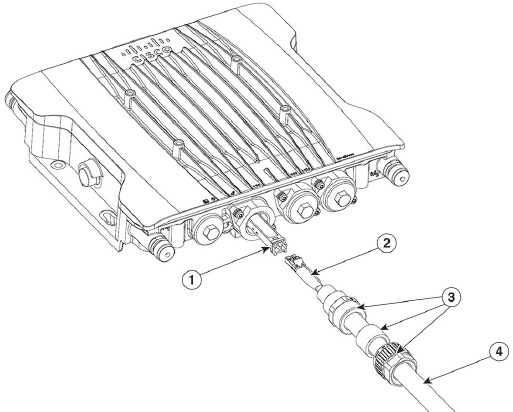

1. SFP-module
2. Draad
3. Wartel (Ex)
4. Gepantserde kabel

Opmerking
De aanbevolen kabelwartelspecificatie is M25x1.5, waarbij M25 de diameter (metrisch) is en 1.5 de spoed. De adapters moeten ongeveer 7 schroefdraadgangen hebben. De aanbevolen temperatuurclassificatie van de M25-connectorafdekkings-O-ring moet hoger zijn dan 91 °C (195,8 °F).

Stap 3
Steek de glasvezelkabel in de SFP.

Stap 4
Draai het adapterlichaam (met O-ring) in het chassis.

Stap 5
Plaats de grommet in de ferrule en druk deze in het adapterlichaam.

Stap 6
Draai de klemmoer op het adapterlichaam vast totdat de grommet op de glasvezelkabel drukt.

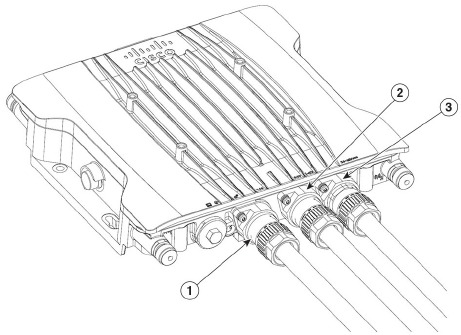

1. SFP-poort aangesloten met behulp van kabelwartel
2. RJ-45-poort aangesloten met behulp van kabelwartel
3. DC-voedingspoort aangesloten met behulp van kabelwartel

Referenties

• Cisco Catalyst 9800 Series Wireless Controllers - Configuratiehandleidingen - Cisco

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Installatiehandleiding Cisco Catalyst 9800-serie

Beschikbare talen
