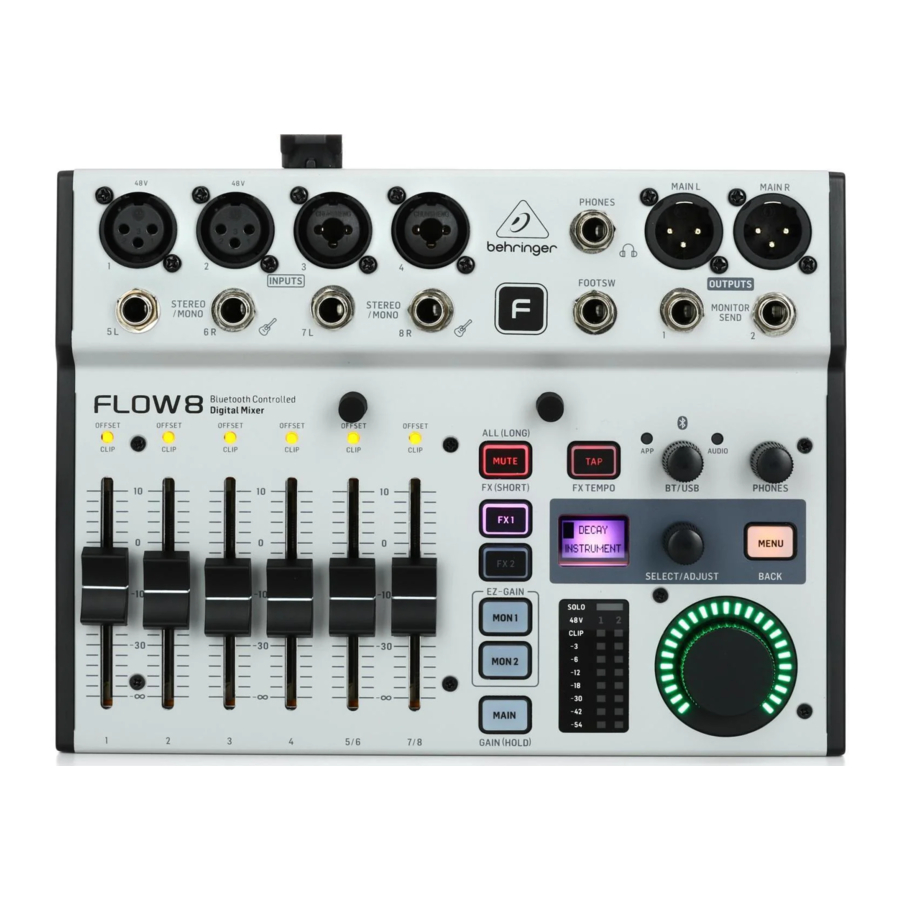

Behringer FLOW 8 Handleiding
Inhoud

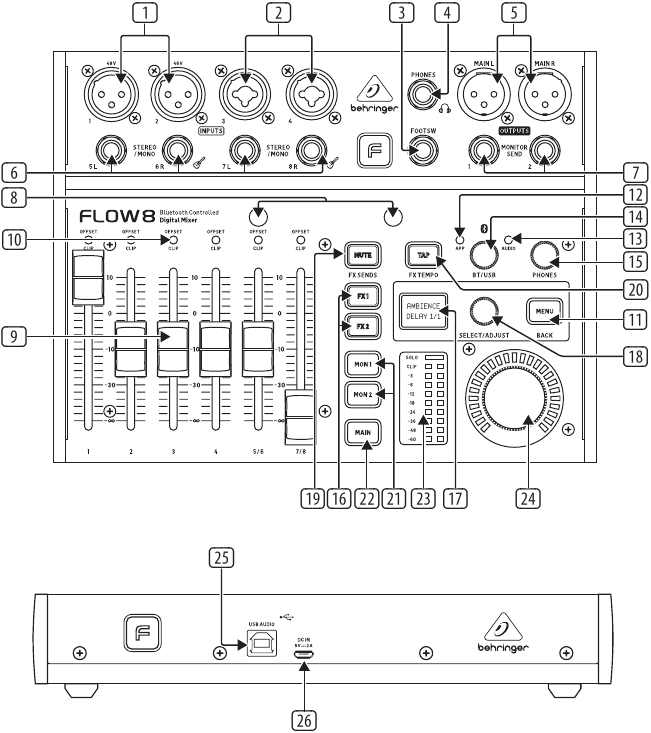

FLOW 8 Bedieningselementen
- De MIC 1/MIC 2 ingangen accepteren audiosignalen via kabels met gebalanceerde XLR-connectoren. Beide XLR-aansluitingen zijn voorzien van individueel selecteerbare fantoomvoeding voor condensatormicrofoons. Fantoomvoeding kan worden geactiveerd in de bedieningsapp.
- De MIC3/MIC 4 combo-aansluitingen accepteren audiosignalen van line-level bronnen of dynamische microfoons via kabels met gebalanceerde XLR-, gebalanceerde ¼" TRS- of ongebalanceerde ¼" TS-connectoren. Om condensatormicrofoons met deze ingangen te gebruiken, hebt u een externe voorversterker of fantoomvoeding nodig die +48 V levert, zoals de Behringer PS400.
Let op: Deze ingangen bieden GEEN fantoomvoeding! - De FOOTSW-aansluiting wordt aangesloten op een externe enkele of dubbele bedieningsvoetschakelaar met behulp van een ¼" TRS-connector.
- De PHONES-aansluiting wordt aangesloten op een hoofdtelefoon met behulp van een ¼" TRS stereo-stekker.
- De MAIN L/MAIN R-aansluitingen verzenden de uiteindelijke stereo-mix via kabels met gebalanceerde XLR-connectoren.
- De STEREO/MONO-ingangen kunnen stereosignalen op lijnniveau (5/6 en 7/8 stereoparen) of een mono-signaal (5L en 7L voor mono-bronnen op lijnniveau, 6R en 8R voor mono Hi-Z-signalen van gitaren en bassen) accepteren.
- De MONITOR SEND (MON 1/MON 2)-aansluitingen bieden twee monitoruitgangen. Deze uitgangen accepteren kabels met gebalanceerde ¼" TRS- of ongebalanceerde ¼" TS-connectoren.
- Met de HOUDERPUNCTEN kunt u uw smartphone rechtstreeks op de mixer plaatsen, zodat u gemakkelijk de niveaus en instellingen op de smartphone-bedieningsapp kunt bekijken.
- De KANALENFADERS stellen de mixniveaus in voor de respectieve kanalen. Deze faders kunnen ook worden gebruikt om de sendniveaus naar de MON 1/MON 2-uitgangsjakken of de FX 1/FX 2 interne bussen te regelen wanneer ze zijn geselecteerd in de bedieningsapp of door op de bijbehorende hardwareknop van de menulaag te drukken (zie [16], [21] en [22]).
- De OFFSET/CLIP-LED's geven aan wanneer de ingangsversterking de kanaalheadroom overschrijdt of wanneer de hardwarefaders zich in een andere positie bevinden dan het faderniveau dat in de bedieningsapp wordt weergegeven (de LED's schakelen uit wanneer de hardwarefaders worden teruggezet op het niveau dat in de bedieningsapp wordt weergegeven).
- Het indrukken van de MENU-knop opent de menumodus wanneer de hoofd-, MON 1- of MON 2-menulaag is geselecteerd. Door nogmaals op de knop MENU te drukken, wordt de menumodus afgesloten.
- De APP-LED begint te knipperen wanneer Bluetooth-koppeling voor de bedieningsapp aan de gang is. Wanneer het koppelen is gelukt, brandt de LED continu. Wanneer de Bluetooth-verbinding mislukt of wordt gedeactiveerd, gaat de LED uit. Zie de Bluetooth-instructies in "Aan de slag" voor meer informatie.
- De AUDIO-LED licht op om aan te geven wanneer Bluetooth-koppeling actief is voor audiostreaming. Zie de Bluetooth-instructies in "Aan de slag" voor meer informatie.
- De BT/USB-knop stelt het volume in voor digitale audio die via Bluetooth of de USB AUDIO-connector aan de achterkant naar de mixer wordt gerouteerd.
- De PHONES-knop regelt het hoofdtelefoonvolume.
- De FX 1/FX 2-knoppen schakelen tussen de twee FX-engines voor patchselectie en parameteraanpassing. Wanneer de menuknoppen FX 1 of FX 2 zijn geselecteerd, worden de kanaalfaders gebruikt om de sendniveaus naar de FX-engines in te stellen.
- Het MENU SCREEN geeft de namen weer van de momenteel actieve effecten voor de twee FX-engines en geeft toegang tot de FX-presetlijst wanneer op de FX1- of FX2-knop wordt gedrukt. Druk op de knop MENU om de menumodus te openen en te sluiten. Draai aan de SELECT/ADJUST-drukencoder om door submenu's te navigeren en druk vervolgens om specifieke menu-items te selecteren.
- De SELECT/ADJUST-drukencoder wordt gebruikt om door menu's te navigeren (draaien) en om in te voeren/bevestigen (drukken).
- De MUTE-knop schakelt alle audio van de FX-sectie uit.
- Met de TAP-knop kunt u een tempo intikken voor een snelle aanpassing van tijdsgebaseerde effecten.
- De MON 1/MON 2-knoppen selecteren een van de monitormixen voor direct monitoring en niveau-instelling in plaats van de hoofdmix. Om terug te keren naar de hoofdmix, drukt u op de knop MAIN.
- De MAIN-knop selecteert de hoofdmix voor de uiteindelijke uitvoer. Druk op de knop MAIN om terug te keren naar de hoofdmix na het selecteren en controleren van monitormixen met de knoppen MON 1 en MON 2.
- De VU METER toont niveaus voor de hoofdmix, monitormixen of FX-sendsignalen. In de SOLO-modus maakt deze meter een meer gedetailleerde instelling van de versterking op afzonderlijke ingangskanalen mogelijk.
- De MAIN-knop regelt het hoofdvolume voor de momenteel geselecteerde bus – FX 1, FX 2, MON 1, MON 2 of MAIN. De definitieve volume-instelling wordt aangegeven door de LED-ring rond de knop. Bij het aanpassen van de hoofdvolume-instelling van de momenteel geselecteerde bus vanuit de smartphone-app, verandert de LED-ring om de volume-instelling weer te geven die voor die bus in de app is geselecteerd.
- De USB AUDIO-aansluiting maakt verbinding met een computer mogelijk voor audiostreaming, firmware-updates en MIDI-besturing. Deze USB-verbinding maakt het ook mogelijk om FLOW 8 te gebruiken als meerkanaals audio-interface voor opname op de computer.
- De DC IN-aansluiting maakt gebruik van een Micro-USB-verbinding om het apparaat van stroom te voorzien. De stroom moet afkomstig zijn van de meegeleverde externe voeding of een USB-powerbank met een Micro-USB-verbinding.
Aan de slag met FLOW 8

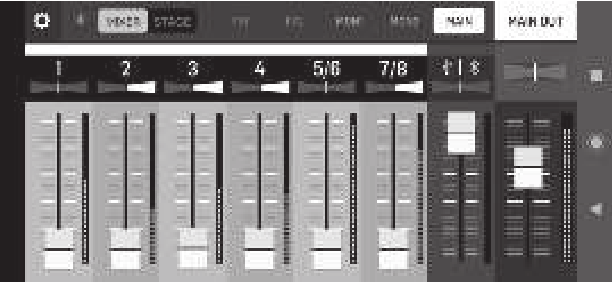

Bluetooth-verbinding: streamen en bediening
Om audio te streamen vanaf een apparaat met Bluetooth, heb je een smartphone, tablet of computer nodig met een eenvoudige Bluetooth-audioverbinding.
De mixer kan alleen worden bediend en bewerkt via de bedieningsapp voor Android of iOS. Er kan slechts één Bluetooth-apparaat tegelijk worden gebruikt om de mixer via de bedieningsapp te bedienen.
Audio kan worden gestreamd vanaf een afzonderlijk Bluetooth-apparaat of vanaf hetzelfde apparaat waarop de bedieningsapp wordt uitgevoerd, maar er is maximaal één audioapparaat en één apparaat met de bedieningsapp tegelijkertijd toegestaan.
OPMERKING: FLOW 8 gebruikt twee soorten Bluetooth tegelijkertijd: Bluetooth Low Energy (BLE) voor de bedieningsapp en gewone Bluetooth Audio voor draadloos audiostreamen.
Bluetooth-koppeling voor bedieningsapp
Gebruik de volgende procedure om FLOW 8 via de app vanaf je Bluetooth-apparaat te bedienen:
- Download en installeer de gratis FLOW-bedieningsapp uit de Apple Store of Google Play Store.
- Schakel Bluetooth in op je smartphone of tablet.
- Druk op de MENU (MENU)-knop op de FLOW 8-mixerhardware en selecteer het BT PAIRING (BT-KOPPELEN)-menu door aan de SELECT/ADJUST (SELECTEREN/AANPASSEN) draaiknop te draaien. Druk op de draaiknop om dit submenu te openen.
- Selecteer PAIR REMOTE (AFSTANDSBEDIENING KOPPELEN) met de SELECT/ADJUST (SELECTEREN/AANPASSEN) draaiknop en druk vervolgens op de draaiknop om het zoeken naar een Bluetooth-apparaat te starten.
- Start de FLOW-bedieningsapp op je Bluetooth-apparaat (binnen 60 seconden). De bedieningsapp detecteert FLOW 8 automatisch en maakt verbinding. Wanneer de verbinding tot stand is gebracht, verandert het Bluetooth-pictogram in de bedieningsapp van kleur van grijs (inactief) naar blauw (actief) en gaat de blauwe APP-LED op de mixerhardware constant branden.
- Als de verbinding niet tot stand kan worden gebracht, druk je op de RETRY (OPNIEUW PROBEREN)-knop in de app en volg je de instructies op het scherm.
Bluetooth-koppeling voor audiostreamen
Gebruik de volgende procedure om audio naar je FLOW 8-mixer te streamen vanaf je Bluetooth-apparaat:
- Schakel Bluetooth in op je smartphone of tablet (als dit nog niet is gebeurd).
- Druk op de MENU (MENU)-knop op de FLOW 8-mixerhardware en selecteer het BT PAIRING (BT-KOPPELEN)-menu door aan de SELECT/ADJUST (SELECTEREN/AANPASSEN) draaiknop te draaien. Druk op de draaiknop om dit submenu te openen.
- Selecteer PAIR AUDIO (AUDIO KOPPELEN) met de SELECT/ADJUST (SELECTEREN/AANPASSEN) draaiknop en druk vervolgens op de draaiknop om het zoeken naar een Bluetooth-apparaat te starten.
- Ga naar het Bluetooth-menu van je smartphone of tablet.
- Selecteer "FLOW 8 (Audio)" op je smartphone of tablet om te koppelen.
OPMERKING: Selecteer "FLOW 8 Audio (Unnamed)" (FLOW 8 Audio (zonder naam)) op je smartphone of tablet om te koppelen.
(De aangegeven naam kan enigszins afwijken, afhankelijk van je systeem.) - Wanneer het koppelen is gelukt, geeft het menu op je smartphone of tablet aan dat het is gelukt en gaat de blauwe AUDIO-LED op de mixerhardware constant branden.
- Start het afspelen van audio op je smartphone of tablet (bijv. een radio-app of een app voor het afspelen van media). Audio wordt draadloos in stereo naar je FLOW 8-mixer gestreamd.
- Voer de laatste niveauaanpassingen uit. Je kunt het Bluetooth-weergaveniveau op vier verschillende manieren aanpassen:
- Hardwareknoppen voor niveau hoger/lager op je smartphone of tablet
- Niveau-instelling in je app voor het afspelen van audio
- BT/USB-niveauknop op de FLOW 8-mixerhardware
- In de FLOW-bedieningsapp op het BT/USB-stereokanaal in de mixweergave
OPMERKING: Sommige smartphone- of tablet-apps, zoals YouTube, stoppen met het afspelen van audio wanneer je van scherm wisselt (bijv. overschakelen naar het scherm van de FLOW-bedieningsapp). Om audio zonder onderbreking te streamen, raden we je aan om "pure" audio te gebruiken.
Voetschakelaarbediening
Door een voetschakelaar met de FOOTSW-aansluiting (VOETSCHAKELAAR) te gebruiken, kun je effecten dempen, een tempo voor tijdsafhankelijke effecten intikken of de volgende of vorige snapshot selecteren:
- Voetschakelaarmodus "FX" (standaardmodus):
Schakelaar 1 = MUTE (beide FX-engines), schakelaar 2 = TAP TEMPO (beide FX-engines) - Voetschakelaarmodus "SNAPSHOT":
Schakelaar 1 = Snapshot Up (volgende), schakelaar 2 = Snapshot Down (vorige)
FX-menunavigatie
- Wanneer de FX1- of FX2-menulaag is geselecteerd op de mixerhardware, zie je de momenteel geselecteerde effectpreset. Deze preset kan worden gewijzigd door aan de SELECT/ADJUST (SELECTEREN/AANPASSEN) draaiknop te draaien en erop te drukken.
- Als je op de MENU (MENU)-knop drukt terwijl je je in de FX1- of FX2-laag bevindt, worden de bewerkbare parameters (twee per effect) geopend voor aanpassing.
- Als je aan de SELECT/ADJUST (SELECTEREN/AANPASSEN) draaiknop draait, kun je de waarde van de bovenste/eerste parameter wijzigen.
- Als je op de SELECT/ADJUST (SELECTEREN/AANPASSEN) draaiknop drukt, krijg je toegang tot de onderste/tweede parameter, waarmee je kunt schakelen tussen 2 mogelijke waarden/statussen.
- Als je nogmaals op de MENU (MENU)-knop drukt, keer je terug naar de pagina voor het selecteren van presets.
MIDI-implementatie
OVERZICHT
| Ingangskanalen Sectie | MIDI Ch. | Bussen Sectie | MIDI Ch. | FX-slots Sectie | MIDI Ch. | Globale Bedieningssectie | MIDI Ch. |
| Ingang Ch. 1 | 1 | HOOFDBUS | 8 | FX1 | 13 | SNAPSHOTS - hele mixer | 16 |
| Ingang Ch. 2 | 2 | MON1 BUS | 9 | FX2 | 14 | FX1/FX2 - algemene ctrl. | " |
| Ingang Ch. 3 | 3 | MON2 BUS | 10 | ||||
| Ingang Ch. 4 | 4 | FX1 BUS | 11 | [MIDI-Ch. 15 = niet gebruikt] | |||
| Ingang Ch. 5/6 | 5 | FX2 BUS | 12 | ||||
| Ingang Ch. USB/BT | 7 | ||||||
| Ingang Ch. USB/BT | 7 |
INGANGSKANALEN
| Sectie | MIDI Ch. | Commando | Min. Waarde | Max. Waarde | Parameter | Min. Waarde Max. Waarde. | Opmerkingen | Commentaar | |
| Input Ch. 1* | 1* | CC 7 | 0, 1 | 127 | Kanaal LEVEL (naar MAIN) | UIT, -70 dB | +10 dB | Waarde 0 = UIT, Waarde 1~127 = de daadwerkelijke niveauregeling van -70 tot +10 dB | |
| " | " | CC 10 | 0 | 127 | Kanaal BALANCE (naar MAIN) | 1.0 LINKS | 1.0 RECHTS | Waarde 64 = "0.0 CENTER" (0.0 CENTER) | |
| " | " | CC 5 | 0 | 1-127 | MUTE | GEEN MUTE | MUTE | Schakelaar; waarde 0 = "MUTE OFF" (MUTE UIT); waarde 1-127 = "MUTE" (MUTE) | |
| " | " | CC 6 | 0 | 1-127 | SOLO | GEEN SOLO | SOLO | Schakelaar; waarde 0 = "SOLO OFF" (SOLO UIT); waarde 1-127 = "SOLO" (SOLO) | |
| " | " | CC 1 | 0 | 127 | EQ LOW | -15 dB | +15 dB | Continue regeling; waarde 64 = "0.0 dB" (0.0 dB) (middenpositie) | |
| " | " | CC 2 | " | " | EQ LOW MID | " | " | " | |
| " | " | CC 3 | " | " | EQ HI MID | " | " | " | |
| " | " | CC 4 | " | " | EQ HI | " | " | " | |
| " | " | CC 8 | 0 | 127 | GAIN | -20 dB | +60 dB | NIET op Ch. USB/BT | Continue regeling |
| " | " | CC 9 | 0 | 127 | LOW CUT | 20 Hz | 600 Hz | NIET op Ch. USB/BT | Continue regeling |
| " | " | CC 11 | 0 | 100-127 | COMP | 0% | 100% | NIET op Ch. USB/BT | Continue regeling; waarden 101-127 = identiek aan max. waarde = 100% |
| " | " | CC 12 | 0 | 1-127 | 48 V | UIT | AAN | ALLEEN op Ch. 1 + 2 | Schakelaar; waarde 0 = "48V OFF" (48V UIT); waarde 1-127 = "48V ON" (48V AAN) |
| " | " | CC 13 | 0 | 1-127 | CHANNEL STATUS | VERBORGEN | ACTIEF | Schakelaar; waarde 0 = "HIDDEN" (VERBORGEN); waarde 1-127 = "ACTIVE" (ACTIEF) | |
| " | " | CC 14 | 0, 1 | 127 | SEND LEVEL naar MON1 | UIT, -70 dB | +10 dB | Waarde 0 = UIT, Waarde 1~127 = de daadwerkelijke niveauregeling van -70 tot +10 dB | |
| " | " | CC 15 | 0, 1 | 127 | SEND LEVEL naar MON2 | UIT, -70 dB | +10 dB | " | |
| " | " | CC 16 | 0, 1 | 127 | SEND LEVEL naar FX1 UIT, -70 dB | +10 dB | " | ||
| " | " | CC 17 | 0, 1 | 127 | SEND LEVEL toFX2 UIT, -70 dB | +10 dB | " |
* Elke Input Channel is toegewezen aan één specifiek MIDI-kanaal.
BUSSEN
| Sectie | MIDI Ch. | Commando | Min. Waarde | Max. Waarde | Parameter | Min. Waarde | Max. Waarde. | Opmerkingen | Commentaar |
| MAIN BUS** | 8** | CC 7 | 0, 1 | 127 | BUS LEVEL | UIT, -70 dB | +10 dB | Waarde 0 = UIT, Waarde 1~127 = de werkelijke niveauregeling van -70 tot +10 dB | |
| " | " | CC 10 | 0 | 127 | BUS BALANCE | 1.0 LINKS | 1.0 RECHTS | ALLEEN op MAIN BUS | Waarde 64 = "0.0 CENTER" (0.0 CENTER) |
| " | " | CC 8 | 0 | 127 | BUS LIMITER | -30 dB | 0 dB | NIET op FX1/2 BUS | Continue regeling |
| " | " | CC 11 | 0 | 127 | 9-BAND EQ 62 Hz | -15 dB | +15 dB | NIET op FX1/2 BUS | Continue regeling; waarde 64 = "0.0 dB" (0.0 dB) (middenpositie) |
| " | " | CC 12 | " | " | 9-BAND EQ 125 Hz | " | " | " | " |
| " | " | CC 13 | " | " | 9-BAND EQ 250 Hz | " | " | " | " |
| " | " | CC 14 | " | " | 9-BAND EQ 500 Hz | " | " | " | " |
| " | " | CC 15 | " | " | 9-BAND EQ 1 kHz | " | " | " | " |
| " | " | CC 16 | " | " | 9-BAND EQ 2 kHz | " | " | " | " |
| " | " | CC 17 | " | " | 9-BAND EQ 4 kHz | " | " | " | " |
| " | " | CC 18 | " | " | 9-BAND EQ 8 kHz | " | " | " | " |
| " | " | CC 19 | " | " | 9-BAND EQ 16 kHz | " | " | " | " |
** Elke BUS is toegewezen aan één specifiek MIDI-kanaal.
FX BEDIENING
| Sectie | MIDI Ch. | Commando | Min. Waarde | Max. Waarde | Parameter | Min. Waarde | Max. Waarde. | Commentaar |
| FX1/FX2 | 13/14 | Prog. Chg. | 1 | 16 | EFFECT PRESET | 1 | 16 | Program Change 0 & 17-127 = genegeerd |
| " | " | CC 1 | 0 | 100-127 | PARAMETER 1 | 0% | 100% | Continue regeling; waarden 101-127 = identiek aan max. waarde = 100% |
| " | " | CC 2 | 0 | 1-127 | PARAMETER 2 | Waarde A | Waarde B | Schakelaar; MIDI-waarde 0 = "Waarde A" (Waarde A); MIDI-waarde 1-127 = "Waarde B" (Waarde B) |
> Elke FX-slot is toegewezen aan één specifiek MIDI-kanaal.
GLOBALE BEDIENING
| Sectie | MIDI Ch. | Commando | Min. Waarde | Max. Waarde | Parameter | Min. Waarde | Max. Waarde. | Opmerkingen | Commentaar |
| SNAPSHOT | 16 | Prog. Chg. | 1 | 16 | Laad MIXER SNAPSHOT | 1 | 16 | Laden #16 = RESET! | Program Change 0 & 17-127 = genegeerd; Presets = 1-15; RESET = Prog. Chg. #16 |
| FX1/FX2 | " | CC 1 | 0 | 1-127 | FX MUTE | GEEN MUTE | MUTE | Schakelt BEIDE FX Sends uit | Schakelaar; waarde 0 = "MUTE UIT" (MUTE UIT); waarde 1-127 = "MUTE" (MUTE) |
| FX1/FX2 | " | Note 0 (C -1) | Velocity 1 | Velo. 127 | TAP TEMPO | 50 BPM | 250 BPM | Zie hieronder! | Laagste MIDI-noot voor tempo tikken; negeer Velocity 0, elke velo. tss. 1-127 = OK |
> ALLE globale bedieningselementen werken op MIDI-kanaal 16.
Opmerkingen bij TAP TEMPO:
- Note On commando wordt gebruikt om het FX-tempo te regelen; Note Off wordt genegeerd
- Elke Note Velocity van 1-127 is OK voor triggering, Velocity 0 wordt genegeerd (omdat het vaak verkeerd wordt gebruikt als "Note off" (Note off) commando)
- Tempo berekening wordt gedaan door het tijdsinterval te meten tussen herhaaldelijk tikken van MIDI-Note 0 (dezelfde logica als voor de hardware MUTE-knop op de mixer)
- TAP TEMPO beïnvloedt over het algemeen beide FX-slots, dus het is een "globaal tempo" (globaal tempo) (hoewel op dit moment ALLEEN FX2-slot gebruik maakt van de TAP-functie)
- TAP TEMPO is alleen bruikbaar voor delay/echo effecten die deze parameter bieden (momenteel: FX2 > Presets nr. 1-12)
Specificaties
| Mic-ingangen | |
| Type | 2 x XLR, gebalanceerd 2 x XLR/1/4"" TRS combo-aansluitingen, gebalanceerd |
| Mic E.I.N. @ +60 dB versterking (20 Hz tot 20 kHz) | |
| @ 0 Ω bronweerstand | -125 dB A-gewogen |
| @ 50 Ω bronweerstand | -124.5 dB A-gewogen |
| @ 150 Ω bronweerstand | -124 dB A-gewogen |
| Frequentierespons (-1 dB) | 20 Hz tot 20 kHz (-0.5 dB) |
| Versterkingsbereik | -20 dB tot +60 dB |
| Max. ingangsniveau | +19.5 dB versterking |
| Impedantie | 10 kΩ gebalanceerd, 5 kΩ ongebalanceerd |
| Signaal-ruisverhouding | "89 dB A-gewogen (0 dBu in @ +10 dB versterking)" |
| Vervorming (THD+N) | 0.003%, A-gewogen |
| Fantoomvoeding | +48 V, schakelbaar |
| Lijn-ingangen | |
| Type | 2 x 1/4" TRS-connector, gebalanceerd, kanalen 5L/7L |
| Impedantie | 20 kΩ gebalanceerd, 10 kΩ ongebalanceerd |
| Versterkingsbereik | -20 dB tot +60 dB |
| Max. ingangsniveau | +19.5 dBu |
| Gitaar (Hi-Z) Ingangen | |
| Type | 2 x 1/4" TRS-connector, gebalanceerd, kanalen 6R/8R |
| Impedantie | 2 MΩ gebalanceerd, 1 MΩ ongebalanceerd |
| Max. ingangsniveau | +19.5 dBu |
| Kanaal-EQ | |
| Laag | ±14.6 dB @ 20 Hz, shelving |
| Laagmidden | ±14.8 dB @ 300 Hz |
| Hoogmidden | ±14.8 dB @ 1.5 kHz |
| Hoog | +14.1/-14.9 dB @ 20 kHz, shelving |
| Monitoruitgangen | |
| Type | 2 x 1/4" TRS, gebalanceerd |
| Impedantie | 75 Ω, gebalanceerd |
| Max. uitgangsniveau | +14.4 dBu |
| Hoofduitgangen | |
| Type | 2 x XLR, gebalanceerd |
| Impedantie | 150 Ω, gebalanceerd |
| Max. uitgangsniveau | +14.5 dBu |
| Koptelefoonuitgang | |
| Type | 1 x 1/4" TRS-connector, gebalanceerd |
| Max. uitgangsniveau | +18 dBm/40 Ω |
| USB | |
| Connector | Type B |
| Bitdiepte | 24-bit/48 kHz |
| Kanalen | 8 x 2 |
| Bluetooth | |
| Frequentiebereik | 2402 MHz ~ 2480 MHz |
| Kanaalnummer | 79 |
| Versie | Bluetooth spec 4.0-compatibel |
| Compatibiliteit | Ondersteunt A2DP 1.2-profiel |
| Max. communicatiebereik | 30 m (zonder interferentie) |
| Max. uitgangsvermogen | 8 dBm |
| Gegevens hoofdmixsysteem (ruis) | |
| Hoofdmix @ -∞, kanaalfader @ -∞ | -95 dB A-gewogen |
| Hoofdmix @ 0 dB, kanaalfader @ -∞ | -95 dB A-gewogen |
| Hoofdmix @ 0 dB, kanaalfader @ 0 dB | -90 dB A-gewogen |
| Voeding/spanning | |
| Voeding | 5 VDC 2A stroomingang |
| Stroomverbruik | 10 W max. |
| Afmetingen/gewicht | |
| Afmetingen (H x B x D) | 229 x 172 x 48 mm (9.0 x 6.8 x 1.9") |
| Gewicht | 1.4 kg (3.1 lbs) |
- Online registreren.
Registreer uw nieuwe Music Tribe-apparatuur direct na aankoop via behringer.com. Door uw aankoop te registreren met behulp van ons eenvoudige online formulier, kunnen we uw reparatieclaims sneller en efficiënter verwerken. Lees ook de algemene voorwaarden van onze garantie, indien van toepassing. - Storing.
Mocht uw erkende Music Tribe-wederverkoper zich niet in uw buurt bevinden, dan kunt u contact opnemen met de erkende Music Tribe-fulfiller voor uw land die wordt vermeld onder "Support" op behringer.com. Als uw land niet wordt vermeld, controleer dan of uw probleem kan worden opgelost door onze "Online Support", die ook te vinden is onder "Support" op behringer.com. U kunt ook een online garantieclaim indienen op behringer.com VOORDAT u het product retourneert. - Stroomaansluitingen.
Voordat u het apparaat in een stopcontact steekt, dient u ervoor te zorgen dat u de juiste netspanning gebruikt voor uw specifieke model. Defecte zekeringen moeten zonder uitzondering worden vervangen door zekeringen van hetzelfde type en dezelfde waarde.
Belangrijke veiligheidsinstructies
RISICO OP ELEKTRISCHE SCHOKKEN!
NIET OPENEN!
Aansluitingen die met dit symbool zijn gemarkeerd, voeren elektrische stroom van voldoende sterkte om een risico op elektrische schokken te vormen. Gebruik uitsluitend hoogwaardige professionele luidsprekerkabels met ¼" TS- of twist-locking-stekkers die vooraf zijn geïnstalleerd. Alle andere installatie of aanpassing mag uitsluitend worden uitgevoerd door gekwalificeerd personeel.
Dit symbool, waar het ook voorkomt, waarschuwt u voor de aanwezigheid van niet-geïsoleerde gevaarlijke spanning in de behuizing - spanning die voldoende kan zijn om een risico op schokken te vormen.
Dit symbool, waar het ook voorkomt, waarschuwt u voor belangrijke bedienings- en onderhoudsinstructies in de begeleidende documentatie. Lees de handleiding.
Om het risico op elektrische schokken te verminderen, dient u de bovenste afdekking (of het achterste gedeelte) niet te verwijderen. Er bevinden zich geen door de gebruiker te onderhouden onderdelen in het apparaat. Laat onderhoud over aan gekwalificeerd personeel.
Om het risico op brand of elektrische schokken te verminderen, mag u dit apparaat niet blootstellen aan regen en vocht. Het apparaat mag niet worden blootgesteld aan druppende of spattend vloeistoffen en er mogen geen met vloeistoffen gevulde voorwerpen, zoals vazen, op het apparaat worden geplaatst.
Deze service-instructies zijn uitsluitend bedoeld voor gebruik door gekwalificeerd servicepersoneel. Om het risico op elektrische schokken te verminderen, mag u geen andere service uitvoeren dan die welke in de bedieningsinstructies is opgenomen. Reparaties moeten worden uitgevoerd door gekwalificeerd servicepersoneel.
- Lees deze instructies.
- Bewaar deze instructies.
- Neem alle waarschuwingen in acht.
- Volg alle instructies op.
- Gebruik dit apparaat niet in de buurt van water.
- Reinig alleen met een droge doek.
- Blokkeer geen ventilatie-openingen. Installeer het apparaat in overeenstemming met de instructies van de fabrikant.
- Niet installeren in de buurt van warmtebronnen, zoals radiatoren, warmteroosters, fornuizen of andere apparaten (inclusief versterkers) die warmte produceren.
- Omzeil het veiligheidsdoel van de gepolariseerde of aardingsstekker niet. Een gepolariseerde stekker heeft twee pinnen waarvan de ene breder is dan de andere. Een aardingsstekker heeft twee pinnen en een derde aardingspin. De brede pin of de derde pin zijn bedoeld voor uw veiligheid. Als de meegeleverde stekker niet in uw stopcontact past, raadpleeg dan een elektricien om het verouderde stopcontact te vervangen.
- Bescherm het netsnoer zodat er niet op kan worden gelopen of het bekneld kan raken, met name bij stekkers, stopcontacten en het punt waar ze het apparaat verlaten.
- Gebruik alleen hulpstukken/accessoires die door de fabrikant zijn gespecificeerd.
- Uitsluitend gebruiken met de kar, standaard, statief, beugel of tafel die door de fabrikant is gespecificeerd of die met het apparaat wordt verkocht. Als er een kar wordt gebruikt, wees dan voorzichtig bij het verplaatsen van de kar/apparaatcombinatie om letsel door omvallen te voorkomen.
![]()
- Koppel dit apparaat los tijdens onweer of wanneer het gedurende lange tijd niet wordt gebruikt.
- Laat al het onderhoud over aan gekwalificeerd servicepersoneel. Onderhoud is vereist wanneer het apparaat op enigerlei wijze is beschadigd, zoals een beschadigd netsnoer of een beschadigde stekker, er vloeistof is gemorst of er voorwerpen in het apparaat zijn gevallen, het apparaat is blootgesteld aan regen of vocht, niet normaal werkt of is gevallen.
- Het apparaat moet worden aangesloten op een WANDCONTACTDOOS met een beschermende aardingsaansluiting.
- Waar de NETSTEKKER of een apparaatkoppeling wordt gebruikt als de ontkoppelinrichting, moet de ontkoppelinrichting gemakkelijk bedienbaar blijven.
- Niet installeren in een afgesloten ruimte, zoals een boekenkast of een vergelijkbare unit.
- Plaats geen open vuur, zoals brandende kaarsen, op het apparaat.
- Houd rekening met de milieu-aspecten van het weggooien van batterijen. Batterijen moeten worden ingeleverd bij een batterij-inzamelpunt.
- Gebruik dit apparaat in tropische en/of gematigde klimaten.
Referenties
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download Behringer FLOW 8 Handleiding
