INLEIDING

Als u vragen heeft, kunt u ons bellen op de hotline van 8:30 uur tot 18:00 uur EST op 1 800 FORD SVT (1 800 367 3788).

VOORDELEN VAN SVT-EIGENAARSCHAP

• SVT Authorized Dealer: Een groep van ongeveer 600 speciaal opgeleide en gecertificeerde SVT-dealers die zich in hun dealerbedrijf toewijden aan een cultuur die vriendelijk is voor de deskundige rij-enthousiasteling.
• SVT Premium Service: Eigenaren en leaserijders van SVT-voertuigen van modeljaar 2002 krijgen een gratis leenauto wanneer hun SVT-voertuig van 2002 in onderhoud is (inclusief garantie en routineonderhoud, behalve olie verversen). De dealer wast en stofzuigt ook de auto van de klant, tenzij anders gevraagd.
• SVT Owner's Association Lidmaatschap van één jaar: De SVT Owner's Association is een club die is ontworpen om de ervaring van het bezitten van een SVT-voertuig te verbeteren door middel van evenementen en leeractiviteiten, evenals de kameraadschap van het doorbrengen van tijd met andere SVT-enthousiastelingen. Uw nieuwe voertuigaankoop of -lease geeft u recht op een gratis lidmaatschap van één jaar.
• Korting bij de Bob Bondurant School of High Performance Driving: De technieken die op de Bondurant School worden geleerd, verbeteren het rijden van elke auto, waar dan ook. De SVT-korting is voor u beschikbaar gedurende één jaar vanaf de aankoopdatum.
• Certificaat van echtheid: Ter erkenning van de exclusiviteit van uw voertuig documenteert het certificaat de productiedatum van uw voertuig, het voertuigidentificatienummer, de definitieve assemblagefabriek en het productiesequentienummer. Certificaten worden 60 tot 90 dagen na voltooiing van de productie afgedrukt en automatisch naar u verzonden.
• SVT Info Center: Heeft u een vraag of wilt u informatie over uw SVT-voertuig, of een van onze nieuwe producten? Bel dan het SVT Info Center op 1 800 FORD SVT. We behandelen uw verzoek of brengen u in contact met iemand die dat kan.
• SVT Website: De officiële SVT-site, www.svt.ford.com, biedt u regelmatig bijgewerkte informatie over producten, evenementen en vele andere interessante gebieden voor SVT-eigenaren.
• Officiële SVT-merchandise: Laat de wereld weten dat u een SVT-fan bent en zie er tegelijkertijd scherp uit. We hebben de SVT-kledinglijn volledig vernieuwd, met merchandise van hogere kwaliteit en bekende merknamen.

PRODUCTSPECIFIEKE KENMERKEN

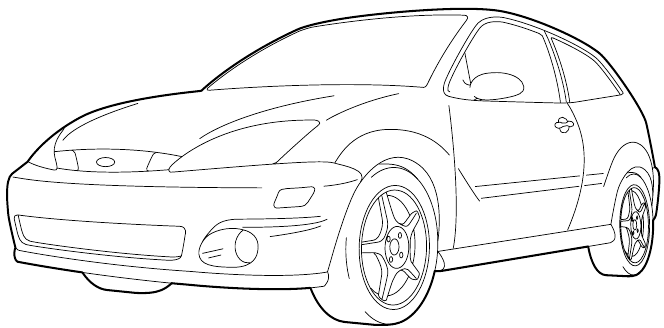

SVT FOCUS SPECIFIEKE KENMERKEN

• 2.0 L SVT Zetec-motor met 170 pk
• Getrag 6-versnellingsbak
• Unieke achterspoiler
• Afgestemde buisvormige roestvrijstalen uitlaatspruitstuk
• Unieke mesh-grille en mistlampen ingebouwd in de voorkant
• Uniek laadnet voor de achterklep
• Aluminium versnellingspookknop met lederen accent
• Lederen parkeerremgreep
• 17" wielen en 215/45 R 17 banden
• Audiophile audiosysteem
• 300 mm geventileerde schijfremmen vooraan/280 mm massieve schijfremmen achteraan
• Unieke voor- en achterkant
• Wegbreekbare, elektrisch verstelbare, verwarmde spiegels in carrosseriekleur
• Zwarte lederen stoelen met blauwe of rode stoffen inzetstukken

Opties

• Audiophile audiosysteem (6-cd-wisselaar, 8" subwoofer, luidsprekers vooraan)
• Koud weerpakket (tractiecontrole, verwarmde voorstoelen, motorblokverwarming)

Exterieur:

• Infrarood, CD Silver, Pitch Black of Sonic Blue

Interieur:

• Lederen sportstoelen met blauwe of rode inzetstukken
• Unieke zwarte middenconsole
• Zilveren klimaatregelingsringen
• Aluminium versnellingspookknop met lederen accent
• Lederen parkeerremgreep
• Vloermatten
• Neerklapbare 60/40 gesplitste achterbank met hoofdsteunen

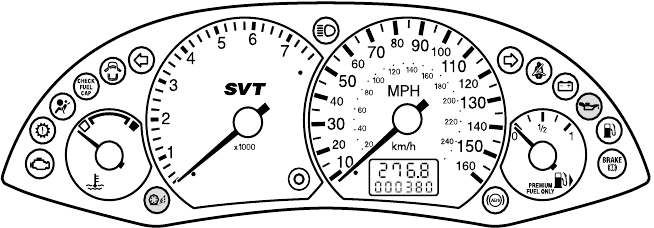

SVT-INSTRUMENTENPANEEL

Tractiecontrole-indicatorlampje (indien aanwezig)
Licht kort op wanneer het contact wordt ingeschakeld om te bevestigen dat het systeem werkt.
Tijdens het rijden knippert het lampje wanneer de functie actief is. Met de bedieningsschakelaar kan de functie in- of uitgeschakeld worden, maar de functie staat na elke cyclus van de contactschakelaar standaard aan. Het lampje brandt continu wanneer de functie is uitgeschakeld.

Als het lampje na het inschakelen van het contact niet oplicht of continu brandt (ervan uitgaande dat het lampje niet is gaan branden als gevolg van het indrukken van de tractiecontroleschakelaar, die het systeem uitschakelt) tijdens het rijden, duidt dit op een storing. Tijdens een storing schakelt het systeem uit. Laat het systeem onderhouden.

Raadpleeg de Focus Owner's Guide voor informatie over de andere waarschuwings- en indicatielampjes in de instrumentenpanelen.

SVT AUXILIARY INSTRUMENT CLUSTER

Olietemperatuurmeter
Geeft de temperatuur van de motorolie aan. Bij normale bedrijfstemperatuur blijft de naald binnen het normale bereik. Als hij in het rode gedeelte komt, raakt de motor oververhit. Stop het voertuig zo snel mogelijk op een veilige plaats, zet de motor onmiddellijk uit en laat de motor afkoelen. Raadpleeg Motorolie in de Focus Owner's Guide.

Deze meter geeft de temperatuur van de motorolie aan, niet het oliepeil. Als de oliedruk onder het normale bereik komt als gevolg van een laag oliepeil, gaat het waarschuwingslampje voor de motoroliedruk in het hoofdinstrumentenpaneel branden. Stop het voertuig zo snel mogelijk op een veilige plaats en zet de motor onmiddellijk uit. Controleer het oliepeil en vul olie bij indien nodig. Raadpleeg Motorolie in de Focus Owner's Guide.

Oliedrukmeter
Deze meter geeft de motoroliedruk aan tot een aanbevolen veilige maximumwaarde. Tijdens normaal rijden varieert de aangegeven oliedruk met het motortoerental, waarbij de druk stijgt naarmate het motortoerental stijgt en daalt naarmate het motortoerental daalt.

Rijden met de wijzer van uw oliedrukmeter continu aan de bovenkant van de schaal kan de motor beschadigen.
Als de motoroliedruk onder het normale bereik komt, zakt de wijzer van de oliedrukmeter naar de onderkant van de meterschaal en gaat het waarschuwingslampje voor de motoroliedruk in het hoofdinstrumentenpaneel branden. Stop het voertuig zo snel mogelijk op een veilige plaats en zet de motor onmiddellijk uit. Controleer het oliepeil en vul olie bij indien nodig. Raadpleeg Motorolie in de Focus Owner's Guide.

Verwarmde voorstoelen (indien aanwezig)
De verwarmde voorstoelen worden bediend met schakelaars op de middenconsole. Het lampje in de schakelaars geeft de werking aan. De maximumtemperatuur wordt na vijf of zes minuten bereikt. Deze wordt thermostatisch geregeld.
De stoelverwarming werkt wanneer de contactschakelaar in stand II staat.

Verwarming met uitgeschakelde motor zal de accu leegtrekken.

ELEKTRISCHE VERSTELLING VAN DE BESTUURDERSSTOEL

Druk op het bovenste deel van de tuimelschakelaar om de hoogte van de stoel te verhogen.
Druk op het onderste deel van de tuimelschakelaar om de hoogte van de stoel te verlagen.

ZEKERINGEN EN RELAIS

MOTOR/TRANSMISSIE/AANDRIJFLIJN

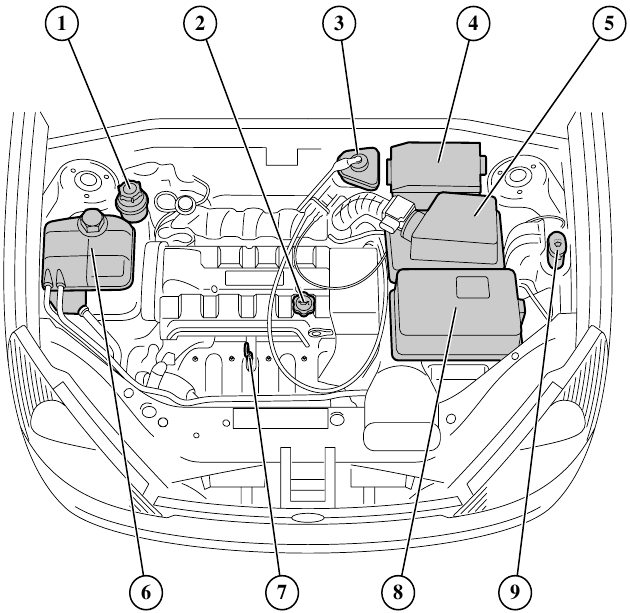

2 L SVT ZETEC-MOTOR

1. Reservoir voor stuurbekrachtigingsvloeistof
2. Vulstop voor motorolie
3. Reservoir voor rem-/koppelingsvloeistof
4. Stroomverdeeldoos
5. Luchtfiltereenheid
6. Reservoir voor motorkoelvloeistof
7. Peilstok voor motorolie
8. Accu
9. Reservoir voor ruitensproeiervloeistof

MOTORGEGEVENS

6-VERSNELLINGEN TELLENDE TRANSMISSIE

Schakelpatroon
Het schakelpatroon wordt hiernaast weergegeven.
Om de achteruitversnelling te selecteren, zet u de hendel in de neutrale stand en beweegt u de hendel vervolgens volledig naar de linkerkant van de poort tegen de veerdruk in. Zodra de hendel volledig naar links staat, duwt u deze naar voren in de achteruitversnellingspositie.

AANDRIJFLIJN

CHASSIS

OPHANGING

• Voorwielophanging: MacPherson-veerpoot, opnieuw afgestelde veerpoten, 22 N/mm veren, 21 mm stabilisatorstang
• Achterwielophanging: Multilink, opnieuw afgestelde schokdempers, 27,5 N/mm veer, 21 mm stabilisatorstang

BESTURING

REMMEN

• Het remsysteem op de SVT Focus biedt verbeterde prestaties en weerstand tegen fading om te voldoen aan de eisen van de enthousiaste bestuurder.
• Het bestreken gebied is 18% groter op de voorste rotors.

WIELEN EN BANDEN

Voor het rijden in de winter wordt aanbevolen om radiale winterbanden te monteren.
Deze zijn ontworpen om de tractie te verbeteren in ongunstige winterse weersomstandigheden.
Bij het monteren van winterbanden:

• Er mogen alleen radiale winterbanden worden gemonteerd.
• Neem voor het aanbevolen wiel- en bandenpakket contact op met de SVT-hotline op (800) FORD SVT of vraag uw SVT-dealer.
• Winterbanden van dezelfde maat en hetzelfde type moeten op alle vier de wielen worden gemonteerd.
• Winterbanden moeten dezelfde laadcapaciteit hebben als de originele banden van het voertuig.

• Overschrijd niet 75 mijl per uur (120 km/u) in een voertuig dat is uitgerust met winterbanden.
• Winterbanden die beschikbaar zijn voor uw voertuig, hebben waarschijnlijk een maximale snelheidsclassificatie die lager is dan de maximale snelheid van uw voertuig. Sneller rijden dan de maximale snelheid waarvoor de banden zijn beoordeeld en goedgekeurd, kan leiden tot een plotselinge bandenpech. Dit kan leiden tot verlies van controle over het voertuig of kan leiden tot een ongeluk en persoonlijk letsel.
• Neem altijd de aangegeven snelheidslimieten in acht en pas uw rijgedrag aan de heersende weg- en verkeersomstandigheden aan.
• Laat de wiel- en bandencombinaties elke keer balanceren als de banden worden gedemonteerd.
• Het gebruik van sneeuwkabels of -kettingen op de 215/45 R 17-banden wordt voor dit voertuig niet aanbevolen, omdat er schade aan uw voertuig kan ontstaan.

RESERVEBAND EN -WIEL

Uw voertuig is uitgerust met een T125/85 R 16 reserveband op een aluminium velg. Dit is alleen voor tijdelijk gebruik. Vervang zo snel mogelijk door een nieuwe of gerepareerde wegband en -wiel.

ONDERHOUD

ONDERDEELNUMMERS

VULLINGSVOLUMES

* Voeg het koelvloeistoftype toe dat oorspronkelijk in uw voertuig was geïnstalleerd
** De navulcapaciteit voor service wordt bepaald door de transmissie tot de onderkant van het vulgat te vullen terwijl het voertuig op een vlakke ondergrond staat

OCTAAN-AANBEVELINGEN

Uw voertuig is ontworpen voor het gebruik van "Premium" ongelode benzine met een (R+M)/2-octaangehalte van 91 of hoger. Het gebruik van benzine met een lager octaangehalte kan de motor beschadigen. Benzine die in hooggelegen gebieden als "Premium" wordt aangeduid en wordt verkocht met een octaangehalte van minder dan 91, wordt niet aanbevolen.
Als uw motor onder alle rijomstandigheden klopt terwijl u brandstof met het aanbevolen octaangehalte gebruikt, neem dan contact op met uw dealer of een gekwalificeerde servicemonteur om motorschade te voorkomen.

SYNTHETISCHE VLOEISTOFFEN

Er zijn geen synthetische vloeistoffen of inloopvloeistoffen in uw SVT Focus-motor wanneer deze de fabriek verlaat. Houd er rekening mee dat SVT geen aanbevelingen doet over het gebruik van synthetische olie in uw motor. Mocht u besluiten om synthetische motorolie te gebruiken, dan raden wij u aan om 4.000 tot 6.000 mijl (6.500 km tot 9.600 km) te rijden om een volledige inloop te garanderen voordat u overschakelt op synthetische olie.

ONDERHOUD EN INLOPEN

Raadpleeg uw Focus-handleiding voor volledige informatie over onderhoud en inloopprocedures.

Als u vragen heeft, kunt u ons bereiken op de hotline van 8.30 uur tot 18.00 uur EST op 1 800 FORD SVT (1 800 367 3788).
