Bosch GSR12V-300FC handleiding

Veiligheid

Veiligheidssymbolen De onderstaande definities beschrijven de mate van ernst voor elk signaalwoord. Lees de handleiding en let op deze symbolen.
	Dit is het veiligheidswaarschuwingssymbool. Het wordt gebruikt om u te waarschuwen voor mogelijk persoonlijk letsel. Neem alle veiligheidsberichten die op dit symbool volgen in acht om mogelijk letsel of de dood te voorkomen.
	GEVAAR duidt op een gevaarlijke situatie die, indien niet vermeden, de dood of ernstig letsel tot gevolg zal hebben.
	WAARSCHUWING duidt op een gevaarlijke situatie die, indien niet vermeden, de dood of ernstig letsel tot gevolg kan hebben.
	VOORZICHTIG duidt op een gevaarlijke situatie die, indien niet vermeden, licht of matig letsel tot gevolg kan hebben.

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die bij dit elektrische gereedschap zijn geleverd. Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.
BEWAAR ALLE WAARSCHUWINGEN EN INSTRUCTIES VOOR TOEKUNSTIG GEBRUIK
De term "elektrisch gereedschap" in de waarschuwingen verwijst naar uw door het elektriciteitsnet gevoede (met snoer) elektrisch gereedschap of door een batterij gevoede (snoerloze) elektrisch gereedschap.

Veiligheid van het werkgebied
Houd het werkgebied schoon en goed verlicht. Rommelige of donkere gebieden nodigen uit tot ongelukken.
Gebruik elektrisch gereedschap niet in explosieve atmosferen, zoals in de aanwezigheid van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die het stof of de dampen kunnen ontsteken.
Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap. Afleidingen kunnen ertoe leiden dat u de controle verliest.

Elektrische veiligheid
De stekkers van elektrisch gereedschap moeten overeenkomen met het stopcontact. Wijzig de stekker nooit op enigerlei wijze. Gebruik geen adapterstekkers bij geaard elektrisch gereedschap. Ongemodificeerde stekkers en bijpassende stopcontacten verminderen het risico op elektrische schokken.
Vermijd lichamelijk contact met geaarde oppervlakken, zoals leidingen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is. Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat in een elektrisch gereedschap terechtkomt, verhoogt het risico op elektrische schokken.
Maak geen misbruik van het snoer. Gebruik het snoer nooit om het elektrisch gereedschap te dragen, eraan te trekken of de stekker eruit te trekken. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken. Wanneer u elektrisch gereedschap buitenshuis gebruikt, gebruik dan een verlengsnoer dat geschikt is voor buitengebruik. Het gebruik van een snoer dat geschikt is voor buitengebruik vermindert het risico op elektrische schokken.
Als het gebruik van elektrisch gereedschap op een vochtige plaats onvermijdelijk is, gebruik dan een aardlekschakelaar (GFCI) beveiligde voeding. Het gebruik van een aardlekschakelaar (GFCI) vermindert het risico op elektrische schokken.

Persoonlijke veiligheid
Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicatie. Een moment van onoplettendheid tijdens het gebruik van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
Gebruik persoonlijke beschermingsmiddelen. Draag altijd een veiligheidsbril. Beschermingsmiddelen zoals een stofmasker, antislip veiligheidsschoenen, een veiligheidshelm of gehoorbescherming die voor de juiste omstandigheden worden gebruikt, verminderen persoonlijk letsel.
Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u verbinding maakt met de stroombron en/of de batterij, het gereedschap oppakt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het inschakelen van elektrisch gereedschap waarbij de schakelaar aan staat, nodigt uit tot ongelukken.
Verwijder een afstelsleutel of -moersleutel voordat u het elektrisch gereedschap inschakelt. Een moersleutel of sleutel die aan een draaiend onderdeel van het elektrisch gereedschap is bevestigd, kan leiden tot persoonlijk letsel.
Reik niet te ver. Zorg te allen tijde voor een goede basis en evenwicht. Dit zorgt voor een betere controle over het elektrisch gereedschap in onverwachte situaties. Kleed u correct. Draag geen losse kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende onderdelen. Als er apparaten zijn aangebracht voor de aansluiting van stofafzuiging en opvangvoorzieningen, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van stofopvang kan stofgerelateerde gevaren verminderen.
Laat u door de vertrouwdheid die u hebt opgedaan door veelvuldig gebruik van gereedschap niet zelfgenoegzaam worden en de veiligheidsprincipes van gereedschap negeren. Een onvoorzichtige handeling kan binnen een fractie van een seconde ernstig letsel veroorzaken.

Gebruik en onderhoud van elektrisch gereedschap
Forceer het elektrisch gereedschap niet. Gebruik het juiste elektrische gereedschap voor uw toepassing. Het juiste elektrische gereedschap zal het werk beter en veiliger doen met de snelheid waarvoor het is ontworpen. Gebruik het elektrisch gereedschap niet als de schakelaar het niet in- en uitschakelt. Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
Haal de stekker uit het stopcontact en/of verwijder de batterij, indien afneembaar, van het elektrisch gereedschap voordat u aanpassingen maakt, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico op onbedoeld starten van het elektrisch gereedschap.
Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen en laat personen die niet bekend zijn met het elektrisch gereedschap of deze instructies het elektrisch gereedschap niet bedienen. Elektrisch gereedschap is gevaarlijk in de handen van ongetrainde gebruikers.
Onderhoud elektrisch gereedschap en accessoires. Controleer op verkeerde uitlijning of vastlopen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het elektrisch gereedschap kunnen beïnvloeden. Laat het elektrisch gereedschap repareren als het beschadigd is voordat u het gebruikt. Veel ongevallen worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
Houd snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap met scherpe snijranden loopt minder snel vast en is gemakkelijker te controleren.
Gebruik het elektrisch gereedschap, de accessoires en de gereedschapsbits enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en het uit te voeren werk. Het gebruik van het elektrisch gereedschap voor andere dan de beoogde werkzaamheden kan leiden tot een gevaarlijke situatie.
Houd handgrepen en grijpvlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en grijpvlakken zorgen niet voor een veilige hantering en controle van het gereedschap in onverwachte situaties.

Gebruik en onderhoud van batterijgereedschap
Laad alleen op met de oplader die door de fabrikant is gespecificeerd. Een oplader die geschikt is voor één type batterijpakket kan brandgevaar veroorzaken bij gebruik met een ander batterijpakket.
Gebruik elektrisch gereedschap alleen met specifiek daarvoor bestemde batterijpakketten. Het gebruik van andere batterijpakketten kan een risico op letsel en brand veroorzaken. Wanneer het batterijpakket niet in gebruik is, houd het dan uit de buurt van andere metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die een verbinding van de ene terminal naar de andere kunnen maken. Het kortsluiten van de batterijterminals kan brandwonden of brand veroorzaken.
Onder misbruikende omstandigheden kan er vloeistof uit de batterij worden gespoten; vermijd contact. Als er per ongeluk contact optreedt, spoel dan met water. Als de vloeistof in de ogen komt, zoek dan ook medische hulp. Vloeistof die uit de batterij wordt gespoten, kan irritatie of brandwonden veroorzaken.
Gebruik geen batterijpakket of gereedschap dat beschadigd of aangepast is. Beschadigde of aangepaste batterijen kunnen onvoorspelbaar gedrag vertonen, wat kan leiden tot brand, explosie of risico op letsel.
Stel een batterijpakket of gereedschap niet bloot aan vuur of extreme temperaturen. Blootstelling aan vuur of een temperatuur boven 130 °C kan een explosie veroorzaken.
Volg alle oplaadinstructies en laad het batterijpakket of gereedschap niet op buiten het temperatuurbereik dat in de instructies is gespecificeerd. Onjuist opladen of bij temperaturen Onderhoud nooit beschadigde batterijpakketten. Onderhoud buiten het gespecificeerde bereik kan de batterij beschadigen en het risico op brand verhogen. van batterijpakketten mag alleen worden uitgevoerd door de fabrikant of geautoriseerde serviceproviders.

Onderhoud
Laat uw elektrisch gereedschap onderhouden door een gekwalificeerd reparateur die alleen identieke vervangende onderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het elektrisch gereedschap wordt gehandhaafd.

Veiligheidsregels voor snoerloze boormachines/schroevendraaiers
Veiligheidsinstructies voor alle werkzaamheden
Houd het elektrische gereedschap vast aan de geïsoleerde grijpvlakken wanneer u een bewerking uitvoert waarbij het snijaccessoire of de bevestigingsmiddelen in contact kunnen komen met verborgen bedrading. Het snijaccessoire of de bevestigingsmiddelen die in contact komen met een "stroomvoerende" draad, kunnen blootliggende metalen delen van het elektrische gereedschap "stroomvoerend" maken en de bediener een elektrische schok geven.

Veiligheidsinstructies bij het gebruik van lange boorbits
Gebruik nooit een hogere snelheid dan de maximale snelheid van de boorbit. Bij hogere snelheden zal de bit waarschijnlijk buigen als deze vrij kan draaien zonder contact te maken met het werkstuk, wat kan leiden tot persoonlijk letsel.
Begin altijd met boren op lage snelheid en met de punt van de bit in contact met het werkstuk. Bij hogere snelheden zal de bit waarschijnlijk buigen als deze vrij kan draaien zonder contact te maken met het werkstuk, wat kan leiden tot persoonlijk letsel.
Oefen alleen druk uit in een rechte lijn met de bit en oefen geen overmatige druk uit. Bits kunnen buigen, waardoor ze breken of de controle verliezen, wat kan leiden tot persoonlijk letsel.
Gebruik de extra handgreep(pen) indien deze bij het gereedschap zijn geleverd. Verlies van controle kan persoonlijk letsel veroorzaken. Gebruik klemmen of een andere praktische manier om het werkstuk vast te zetten en te ondersteunen op een stabiel platform. Het vasthouden van het werkstuk met de hand of tegen uw lichaam laat het onstabiel achter en kan leiden tot verlies van controle.
Boor, bevestig of breek niet in bestaande muren of andere blinde gebieden waar elektrische bedrading aanwezig kan zijn. Als deze situatie onvermijdelijk is, koppel dan alle zekeringen of stroomonderbrekers los die deze werkplek voeden.
Houd het gereedschap altijd met beide handen vast. Als de bit vastloopt, geven twee handen u maximale controle over de reactie van het koppel of de terugslag. Draag altijd een veiligheidsbril of oogbescherming bij het gebruik van dit gereedschap. Gebruik een stofmasker of ademhalingsapparaat voor toepassingen die stof genereren. Zet het te boren materiaal vast. Houd het nooit in uw hand of over uw benen. Onstabiele ondersteuning kan ertoe leiden dat de boorbit vastloopt, wat kan leiden tot verlies van controle en letsel.
Koppel de batterij los van het gereedschap of plaats de schakelaar in de vergrendelde of uit-stand voordat u een montage uitvoert, aanpassingen maakt of accessoires verwisselt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico op onbedoeld starten van het gereedschap.
Plaats uzelf zo dat u niet bekneld raakt tussen het gereedschap of de zijhandgreep en muren of palen. Mocht de bit vast komen te zitten in het werkstuk, dan kan het reactiekoppel van het gereedschap uw hand of been beknellen.
Als de bit vast komt te zitten in het werkstuk, laat dan onmiddellijk de trekker los, draai de draairichting om en knijp langzaam in de trekker om de bit eruit te halen. Wees voorbereid op een sterk reactiekoppel. De boorkop zal de neiging hebben om in de tegenovergestelde richting te draaien als de boorbit draait.
Pak het gereedschap niet vast en plaats uw handen niet te dicht bij de draaiende boorkop of boorbit. Uw hand kan worden opengesneden.
Steek bij het plaatsen van een bit de schacht van de bit goed in de boorkop. Als de bit niet diep genoeg is ingestoken, wordt de grip van de boorkop op de bit verminderd en wordt het verlies van controle vergroot. Trek na het insteken van de bit aan de bit om er zeker van te zijn dat deze is vergrendeld.
Gebruik geen botte of beschadigde bits en accessoires. Botte of beschadigde bits hebben een grotere neiging om vast te lopen in het werkstuk.
Vermijd bij het verwijderen van de bit uit het gereedschap contact met de huid en gebruik de juiste beschermende handschoenen bij het vastpakken van de bit of accessoire. Accessoires kunnen heet zijn na langdurig gebruik. Controleer of sleutels en afstelmoersleutels van de boormachine zijn verwijderd voordat u het gereedschap "AAN" zet. Sleutels of moersleutels kunnen met hoge snelheid wegvliegen en u of een omstander raken.
Laat de boormachine niet draaien terwijl u hem aan uw zij draagt. Een draaiende boorbit kan verstrikt raken in kleding en letsel kan het gevolg zijn.

Aanvullende veiligheidswaarschuwingen
Aardlekschakelaars (GFCI's) en persoonlijke beschermingsmiddelen zoals rubberen elektricienhandschoenen en schoeisel zullen uw persoonlijke veiligheid verder verhogen.
Gebruik geen wisselstroomgereedschap met een gelijkstroomvoeding. Hoewel het gereedschap lijkt te werken, zullen de elektrische componenten van het wisselstroomgereedschap waarschijnlijk defect raken en een gevaar vormen voor de bediener.
Stel een periodiek onderhoudsschema op voor uw gereedschap. Wees bij het reinigen van een gereedschap voorzichtig om geen enkel deel van het gereedschap te demonteren, omdat interne draden kunnen worden verplaatst of bekneld, of de terugkeerveren van de veiligheidskappen onjuist kunnen worden gemonteerd. Bepaalde reinigingsmiddelen, zoals benzine, koolstoftetrachloride, ammoniak, enz., kunnen plastic onderdelen beschadigen.
Zorg ervoor dat de schakelaar in de uit-stand staat voordat u het batterijpakket plaatst. Het plaatsen van het batterijpakket in elektrisch gereedschap waarbij de schakelaar aan staat, nodigt uit tot ongelukken.

Sommige stof die wordt veroorzaakt door elektrisch schuren, zagen, slijpen, boren en andere bouwactiviteiten bevat chemicaliën waarvan bekend is dat ze kanker, geboorteafwijkingen of andere reproductieve schade veroorzaken. Enkele voorbeelden van deze chemicaliën zijn:

• Lood uit loodhoudende verf,
• Kristallijn silica uit bakstenen en cement en andere metselwerkproducten, en
• Arseen en chroom uit chemisch behandeld hout.

Uw risico op deze blootstellingen varieert, afhankelijk van hoe vaak u dit type werk doet. Om uw blootstelling aan deze chemicaliën te verminderen: werk in een goed geventileerde ruimte en werk met goedgekeurde veiligheidsuitrusting, zoals die stofmaskers die speciaal zijn ontworpen om microscopisch kleine deeltjes uit te filteren.

Symbolen

Belangrijk: Sommige van de volgende symbolen kunnen op uw gereedschap worden gebruikt. Bestudeer ze en leer hun betekenis. Een juiste interpretatie van deze symbolen zorgt ervoor dat u het gereedschap beter en veiliger kunt bedienen.

Symbool	Naam	Aanduiding/Uitleg
V	Volt	Spanning (potentiaal)
A	Ampère	Stroom
Hz	Hertz	Frequentie (cycli per seconde)
W	Watt	Vermogen
kg	Kilogram	Gewicht
min	Minuten	Tijd
s	Seconden	Tijd
⌀	Diameter	Grootte van boren, slijpschijven, enz.
n0	Nullasttoerental	Toerental, bij nullast
n	Nominaal toerental	Maximaal haalbaar toerental
.../min	Omwentelingen of heen en weer gaande bewegingen per minuut	Omwentelingen, slagen, oppervlaktesnelheid, banen enz. per minuut
0	Uit-stand	Nul toerental, nulkoppel...
1, 2, 3, ... I, II, III,	Selectorinstellingen	Snelheid, koppel of positie-instellingen. Hoger nummer betekent hogere snelheid
	Traploos variabele selector met uit	Snelheid neemt toe vanaf de 0-instelling
	Pijl	Actie in de richting van de pijl
	Wisselstroom	Type of een kenmerk van stroom
	Gelijkstroom	Type of een kenmerk van stroom
	Wisselstroom of gelijkstroom	Type of een kenmerk van stroom
	Klasse II-constructie	Geeft dubbel geïsoleerde constructiegereedschappen aan.
	Aardingsklem	Aardingsklem
	Li-ion RBRC-zegel	Geeft het recyclingprogramma voor Li-ion batterijen aan
	Ni-Cad RBRC-zegel	Geeft het recyclingprogramma voor Ni-Cad batterijen aan
	Symbool handleiding lezen	Waarschuwt de gebruiker om de handleiding te lezen
	Symbool oogbescherming dragen	Waarschuwt de gebruiker om oogbescherming te dragen

Sommige van de volgende symbolen kunnen op uw gereedschap worden gebruikt. Bestudeer ze en leer hun betekenis. Een juiste interpretatie van deze symbolen zorgt ervoor dat u het gereedschap beter en veiliger kunt bedienen.

Functionele beschrijving

Ontkoppel de accu van het gereedschap voordat u montage-, afstel- of accessoirewijzigingen aanbrengt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het gereedschap per ongeluk start.

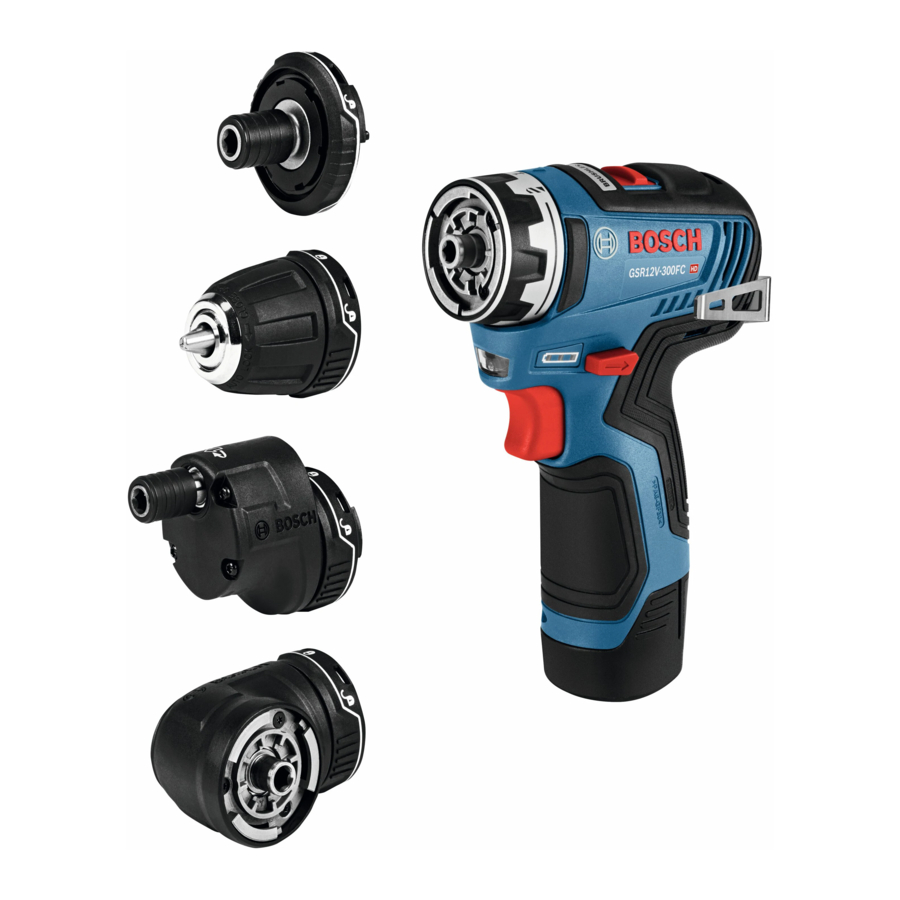

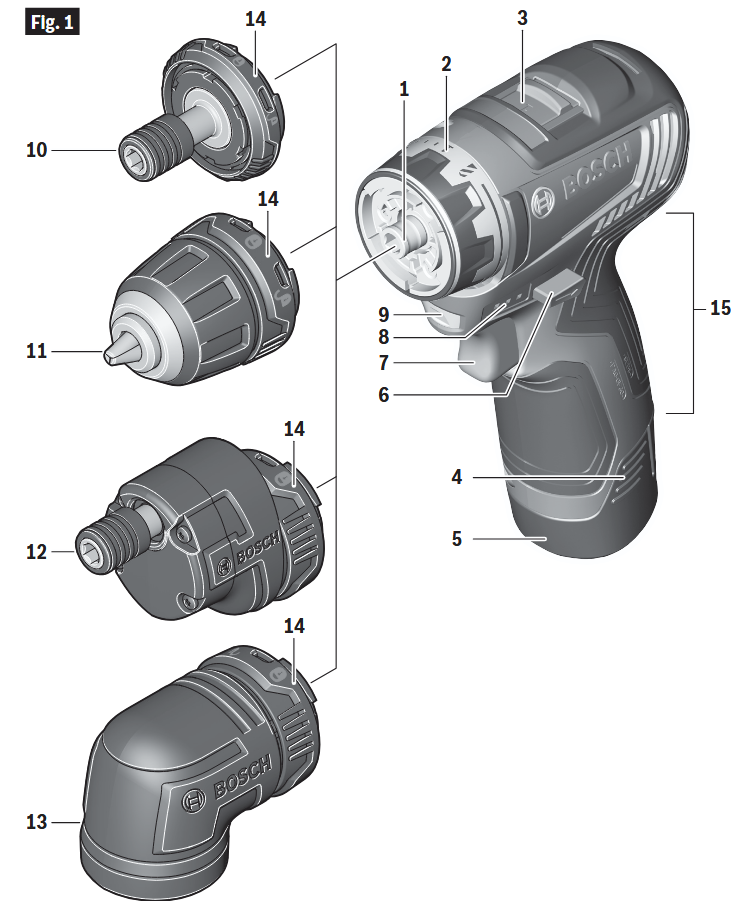

Accuboormachine/schroevendraaier GSR12V-300FC

1. Zeskantaandrijving
2. Verstelbare koppeling
3. Versnellingspook
4. Accu-ontgrendellipjes
5. Accu
6. Vooruit-/achteruithendel en trekkervergrendeling
7. Variabele snelheidstrekkerschakelaar
8. Statusindicatielampjes acculading
9. Ingebouwde werklamp
10. Bithouderadapter

11. Boorkopadapter
12. Offset-adapter
13. Rechte hoek-adapter
14. Borgring
15. Handgreep (geïsoleerd gripoppervlak)
16. Plastic dop*
17. Riemclip*
18. Bitpunt houder*

* Niet afgebeeld. Zie verder in deze bedieningsinstructies.

Specificaties

Modelnummer	GSR12V-300FC
Nominale spanning	10.8V/12V MAX
Nullasttoerental 1	n0 0–460/min
Nullasttoerental 2	n0 0–1,750/min
Maximale capaciteiten:
Bithouder	1/4" (6.35mm) zeskantschacht met power groove
Boorkop	Ø 3/8" (10mm)
Schroefmaten	5/16" (8mm)
Hout boren	1-1/4" (32mm)
Toegestane omgevingstemperatuur
– tijdens het opladen	32...113°F (0...+45°C)
– tijdens bedrijf/ opslag	–4...122°F (–20...+50°C)

Accu's / opladers:
Raadpleeg de accu-/opladerlijst die bij uw gereedschap is meegeleverd.

Montage

Ontkoppel de accu van het gereedschap voordat u montage-, afstel- of accessoirewijzigingen uitvoert. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het gereedschap per ongeluk start.

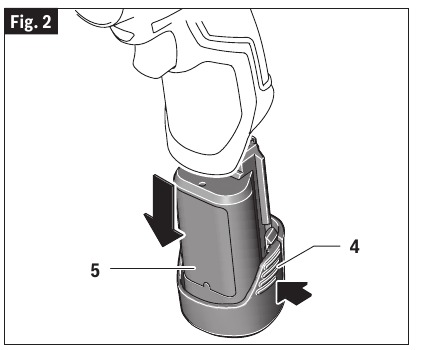

Accu plaatsen en verwijderen
Verwijder de accu 5 van het gereedschap door aan beide kanten van de accu-ontgrendelingstabs 4 te drukken en de accu naar beneden te trekken (Afb. 2). Om de accu te plaatsen, lijnt u de accu uit en schuift u de accu 5 in het gereedschap totdat deze vastklikt. Forceer niet.

Als de accu-ontgrendelingstabs gebarsten of anderszins beschadigd zijn, plaats deze dan niet in het gereedschap. De accu kan tijdens het gebruik eruit vallen.

Adapters monteren en verwijderen

1. Zorg ervoor dat de zeskantige aandrijving 1 vrij is. Verwijder alle bits die u mogelijk hebt gebruikt.
2. Plaats de zeskantige schacht van een adapter in de aandrijving 1 en duw de adapter totdat deze vastklikt. Mogelijk moet u de adapter een beetje draaien.

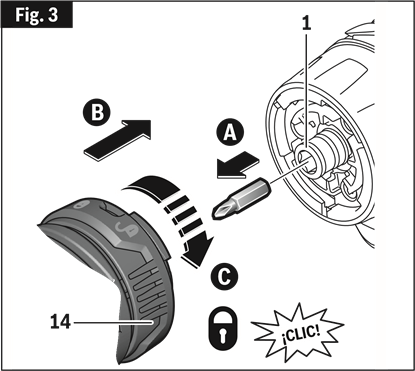

3. Vergrendel de adapter op zijn plaats door de borgring 14 in de getoonde richting te draaien totdat deze klikt (Afb. 3).

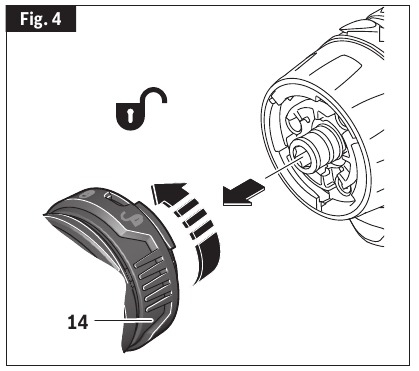

   Om een adapter te verwijderen, draait u de borgring 14 in de getoonde richting totdat deze klikt. Trek de adapter weg van het gereedschap (Afb. 4).


Rechte hoek adapter gebruiken

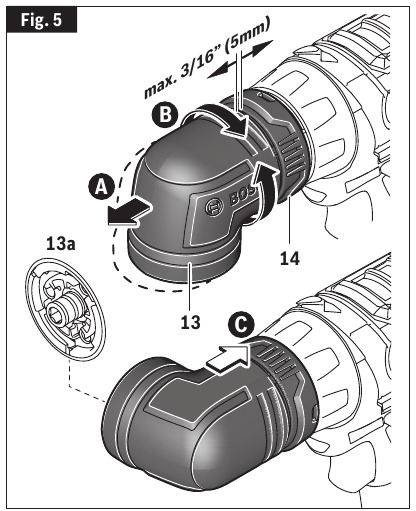

U kunt de rechte hoek adapter 13 in elke positie rond de as van het gereedschap draaien in stappen van 9°. Zie Afb. 5.

1. Zorg ervoor dat de adapter is vergrendeld op het B-gereedschap. Trek de adapter 13 ongeveer 3/16" (5 mm) weg van de borgring 14.
2. Draai de adapter 13 naar de gewenste positie.
3. Laat de trekker los en laat de adapter terugkeren naar de vergrendelde positie.
   De interface 13a van de rechte hoek adapter is identiek aan de interface van het elektrische gereedschap.
   U kunt de andere 3 adapters op dezelfde manier bevestigen als de adapters op het gereedschap zijn gemonteerd (zie "Adapters monteren en verwijderen").

Offsetadapter gebruiken

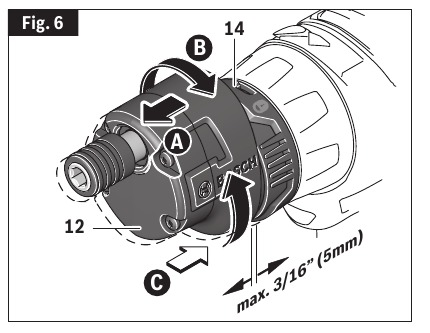

U kunt de offsetadapter 12 in elke positie rond de as van het gereedschap draaien in stappen van 9°. Zie Afb. 6.

1. Zorg ervoor dat de adapter op het gereedschap is vergrendeld. Trek de adapter 12 ongeveer 3/16" (5 mm) weg van de borgring 14.
2. Draai de adapter 12 naar de gewenste positie.
3. Laat de adapter terugklikken richting de borgring 14.

Bits plaatsen en verwijderen (hoofdzeskantaandrijving)

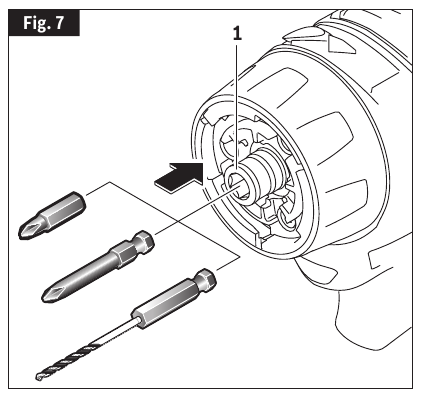

U kunt elke 1/4" zeskantbit rechtstreeks in de hoofdzeskantaandrijving 1 plaatsen zonder een van de adapters te gebruiken (Afb. 7). De zeskantaandrijving is gemagnetiseerd en voorkomt dat de bits eruit vallen tijdens licht boren of schroeven. Om een bit te verwijderen, trekt u deze er eenvoudigweg uit.

Bits plaatsen en verwijderen (zeskantboorkop)

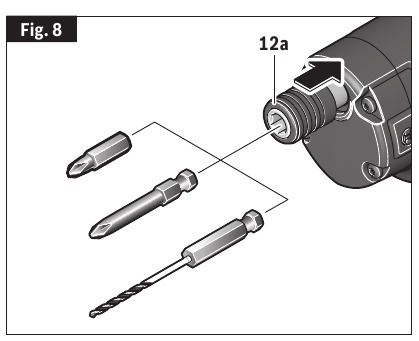

De bit-houderadapter 10 en de offsetadapter 12 hebben een boorkop die elke 1/4" zeskantbit accepteert. Om een accessoire te plaatsen, trekt u eenvoudigweg de vergrendelingshuls 12a naar achteren, plaatst u het gewenste accessoire in de boorkop en laat u de vergrendelingshuls los om de bit te vergrendelen (Afb. 8). Om een accessoire te verwijderen, trekt u de vergrendelingshuls naar achteren en verwijdert u deze uit de boorkop.

Om verlies van controle te voorkomen, zorg ervoor dat de bit in de boorkop is vergrendeld door aan de bit te trekken nadat deze is geplaatst.

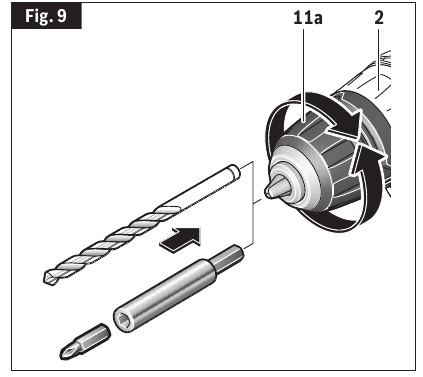

Bits plaatsen en verwijderen (boorboorkop)
Verplaats de vooruit/achteruit-hendel 6 naar de middelste "UIT"-stand. Verwijder de accu 5 en draai de koppelingsring 2 naar het boorbitsymbool . Draai de boorkophuls 11a tegen de klok in, kijkend vanaf het uiteinde van de boorkop, en open de boorkop tot de geschatte diameter van de boor. Plaats een schone bit tot aan de boorgroeven voor kleine bits, of zo ver als mogelijk is voor grote bits. Sluit de boorkop door de boorkophuls 11a met de klok mee te draaien en stevig met de hand aan te draaien (Afb. 9).

Gebruik de kracht van de boor niet terwijl u de boorkop vastpakt om de bit los te draaien of vast te draaien. Er is kans op brandwonden door wrijving of handletsel als u probeert de draaiende boorkop vast te pakken.

Riemclip en bithouder
De Bosch GSR12V-300FC wordt geleverd met de optie om een metalen riemclip en een bithouder met vier delen te gebruiken. Wrik de plastic afdekking 16 van de achterkant van de boor om deze accessoires te installeren (Afb. 10).

RIEMCLIP

Wanneer het gereedschap aan de riem is bevestigd, positioneer uzelf dan zo dat u niet verstrikt raakt in objecten in de omgeving. Onverwachte verstrikking kan ervoor zorgen dat het gereedschap valt, wat kan leiden tot letsel bij de bediener of omstanders. Met de riemclip kunt u uw gereedschap gemakkelijk aan uw riem bevestigen. Met deze functie kunt u beide handen vrij hebben bij het beklimmen van een ladder of het verplaatsen naar een andere werkplek.
De riemclip 17 kan aan beide zijden van het gereedschap worden geplaatst en met een bevestigingsschroef aan de achterkant van het gereedschap worden bevestigd (Afb. 11). Zorg er altijd voor dat u de bevestigingsschroef voor gebruik stevig aandraait.
Om de clip te gebruiken, draait u het gereedschap ondersteboven en bevestigt u het aan uw riem.

4X BITHOUDER

Bewaar alleen korte schroevendraaierbits in de bithouder op het gereedschap. Langere bits kunnen de juiste werking van het gereedschap belemmeren en leiden tot letsel bij de gebruiker.

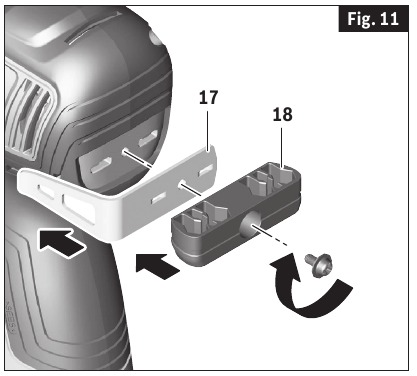

De bithouder met vier delen 18 kan worden gebruikt voor handige opslag op het gereedschap van uw meest gebruikte bits. De bithouder kan op zichzelf worden gebruikt of in combinatie met de riemclipaccessoire 17. Als u zowel de riemclip als de bithouderaccessoire monteert, moet u ervoor zorgen dat u de riemclipaccessoire tussen de bithouderaccessoire en het gereedschap plaatst. Zorg er altijd voor dat u de bevestigingsschroef voor gebruik stevig aandraait. (Afb. 11).

Bedieningsinstructies

Bescherming tegen diepe ontlading
De lithium-ionaccu is beschermd tegen diepe ontlading door de "Electronic Cell Protection (ECP)". Wanneer de accu is ontladen, wordt het gereedschap uitgeschakeld door middel van een beveiligingscircuit.

Variabele snelheidsregeling
Uw gereedschap is uitgerust met een variabele snelheidsregeling. Het gereedschap kan worden in- of uitgeschakeld door de trekker in te knijpen of los te laten. De snelheid kan worden aangepast van het minimum tot het maximum toerental op het typeplaatje door de druk die u op de trekker uitoefent. Oefen meer druk uit om de snelheid te verhogen en laat de druk los om de snelheid te verlagen (Afb. 1).

Rem
Wanneer de trekkerschakelaar wordt losgelaten, activeert deze de rem om de boorkop snel te stoppen. Dit is vooral handig bij het herhaaldelijk vast- en losdraaien van schroeven.

Vooruit/achteruit-hendel en triggervergrendeling

Vergrendel na gebruik van het gereedschap de trigger in de "UIT"-stand om onbedoeld starten en onbedoelde ontlading te voorkomen.

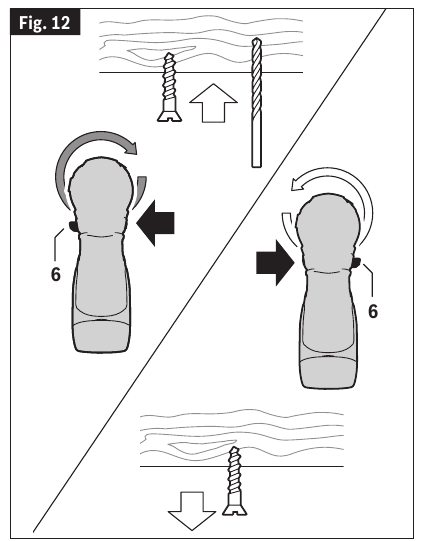

Uw gereedschap is uitgerust met een vooruit/achteruit-hendel en triggervergrendeling 6 die zich boven de trigger bevindt (Afb. 12). Deze hendel is ontworpen om de draairichting van de bit te veranderen en om de trigger in een "UIT"-stand te vergrendelen.

Voor voorwaartse rotatie (met de boorkop van u af gericht) verplaatst u de hendel helemaal naar links.
Voor achterwaartse rotatie verplaatst u de hendel helemaal naar rechts. Om de triggervergrendeling te activeren, verplaatst u de hendel naar de middelste uit-stand.

Verander de draairichting niet totdat het gereedschap volledig tot stilstand is gekomen. Schakelen tijdens het draaien van de boorkop kan schade aan het gereedschap veroorzaken.

Schakelen
Uw gereedschap is uitgerust met twee afzonderlijke versnellingsbereiken, lage versnelling en hoge versnelling. De lage versnelling biedt een hoog koppel en lagere boorsnelheden voor zwaar werk of voor het vastdraaien van schroeven. De hoge versnelling biedt hogere snelheden voor het boren van lichter werk. Om de snelheid te wijzigen, schuift u de schakelaar naar de hoge of lage positie (Afb. 1).

LET OP: Als uw gereedschap lijkt te draaien, maar de boorkop niet draait, controleer dan of de schakelhendel volledig in de gewenste stand is geschoven.

Instelbare koppeling
Uw gereedschap heeft 21 koppelingsinstellingen. Het uitgangskoppel neemt toe naarmate de koppelingsring van 1 naar 20 wordt gedraaid. De boor "" stand vergrendelt de koppeling om zwaar werk te boren en te schroeven (Afb. 1).

Autolock™
Uw gereedschap is uitgerust met een automatisch vergrendelingssysteem. Deze functie vergrendelt de bithouder in één positie wanneer de trekkerschakelaar wordt losgelaten. Hierdoor kunt u een moer of schroef vast- of losdraaien door het gereedschap met de hand te draaien terwijl de schakelaar is uitgeschakeld. Dit is handig wanneer een hoger draaimoment nodig is.

Ingebouwde werklamp
Uw gereedschap is ook uitgerust met een lamp die automatisch aangaat wanneer de schakelaar wordt geactiveerd, voor een beter zicht tijdens het boren/schroeven (Afb. 1).

Accu-oplaadindicatorlampjes
Uw gereedschap is uitgerust met oplaadindicatorlampjes (Afb. 1). De indicatorlampjes geven enkele seconden de oplaadstatus van de accu weer wanneer de aan/uit-trigger half of volledig wordt ingedrukt.

Bedieningstips

Moeren en bouten aandraaien
Variabele snelheidsregeling moet met voorzichtigheid worden gebruikt voor het aandraaien van moeren en bouten met behulp van een dopsleutel. De techniek is om langzaam te beginnen en de snelheid te verhogen naarmate de moer of bout naar beneden loopt. Zet de moer of bout stevig vast door de boor tot stilstand te brengen. Als deze procedure niet wordt gevolgd, heeft het gereedschap de neiging om te draaien of te torderen in uw handen wanneer de moer of bout vastzit.

Boren
U verlengt de levensduur van uw boren en werkt netter als u de boor altijd in contact brengt met het werkstuk voordat u de trekker overhaalt. Houd tijdens het boren het gereedschap stevig vast en oefen lichte, constante druk uit. Te veel druk bij lage snelheid zorgt ervoor dat het gereedschap vastloopt. Te weinig druk zorgt ervoor dat de boor niet snijdt en veroorzaakt overmatige wrijving door over het oppervlak te glijden. Dit kan schadelijk zijn voor zowel het gereedschap als de boor.

Boren met variabele snelheid
Met de trekker met variabele snelheid kunt u het toerental langzaam verhogen. Door een langzame startsnelheid te gebruiken, kunt u voorkomen dat de boor "wegloopt". U kunt de snelheid verhogen naarmate de boor "bijt" in het werkstuk door in de trekker te knijpen.

Schroeven met variabele snelheid
Boormachines met variabele snelheid kunnen ook als accuschroevendraaier worden gebruikt met behulp van een schroevendraaierbit. Voordat u schroeven indraait, moeten er pilot- en doorvoergaten worden geboord. Plaats het schroefdraadeinde van de schroef in het pilot- of doorvoergat en begin de schroef langzaam in te draaien, waarbij u de snelheid verhoogt naarmate de schroef naar beneden loopt. Zet de schroef stevig vast door langzaam tot stilstand te komen.

Bevestigen met schroeven

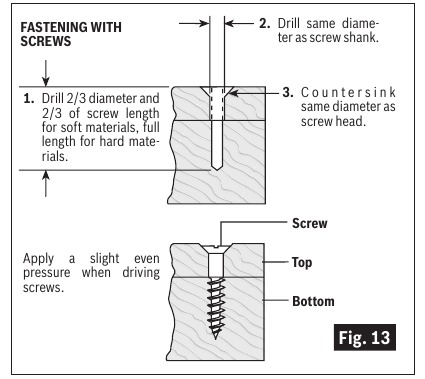

De procedure die in Fig. 13 wordt getoond, stelt u in staat om materialen aan elkaar te bevestigen met behulp van uw boormachine zonder het materiaal te strippen, te splijten of te scheiden.
Klem eerst de stukken aan elkaar en boor het gat 2/3 van de diameter van de schroef. Als het materiaal zacht is, boor dan slechts 2/3 van de juiste lengte. Als het hard is, boor dan de volledige lengte.

Ten tweede, maak de stukken los en boor het gat in het bovenste stuk hout opnieuw tot dezelfde diameter als de schacht van de schroef. Ten derde, als er een schroef met platte kop wordt gebruikt, verzink het gat dan om de schroef gelijk met het oppervlak te laten lopen. Lijn de gaten op de twee stukken uit en oefen gelijkmatige druk uit bij het indraaien van de schroef. Het doorvoergat voor de schroefschacht in het eerste stuk zorgt ervoor dat de schroefkop de stukken stevig tegen elkaar trekt.
Het verstelbare schroefboorhulpstuk voert al deze bewerkingen snel en eenvoudig uit. Schroefboren zijn verkrijgbaar voor schroefmaten nr. 6, 8, 10 en 12.

Boren
Inspecteer boren altijd op overmatige slijtage. Gebruik alleen boren die scherp en in goede staat zijn.
SPIRAALBOREN: Verkrijgbaar met rechte en gereduceerde schachten voor hout en licht metaal boren. Hoge snelheidsboren snijden sneller en gaan langer mee op harde materialen.
HARDBMETALEN BOREN: Gebruikt voor het boren van steen, beton, pleister, cement en andere ongewoon harde niet-metalen. Gebruik continue zware voedingsdruk bij het gebruik van hardmetalen boren.

Hout boren
Zorg ervoor dat het werkstuk stevig is vastgeklemd of verankerd. Oefen altijd druk uit in een rechte lijn met de boor. Houd voldoende druk aan om de boor te laten "bijten". Bij het boren van gaten in hout kunnen spiraalboren worden gebruikt. Spiraalboren kunnen oververhit raken als ze niet regelmatig worden uitgetrokken om spanen uit de groeven te verwijderen. Gebruik een "back-up" blok hout voor werk dat waarschijnlijk splintert, zoals dunne materialen. U boort een schoner gat als u de druk vermindert vlak voordat de boor door het hout breekt. Maak het gat vervolgens af vanaf de achterkant.

Metaal boren
Er zijn twee regels voor het boren van harde materialen. Ten eerste, hoe harder het materiaal, hoe groter de druk die u op het gereedschap moet uitoefenen. Ten tweede, hoe harder het materiaal, hoe lager de snelheid. Hier zijn een paar tips voor het boren in metaal. Smeer de punt van de boor af en toe met snijolie, behalve bij het boren van zachte metalen zoals aluminium, koper of gietijzer. Als het te boren gat vrij groot is, boor dan eerst een kleiner gat en vergroot dit vervolgens tot de vereiste grootte, het is vaak sneller op de lange termijn. Houd voldoende druk aan om ervoor te zorgen dat de boor niet alleen in het gat draait. Dit zal de boor bot maken en de levensduur aanzienlijk verkorten.

Onderhoud

Om ongelukken te voorkomen, moet u altijd het gereedschap en/of de oplader loskoppelen van de stroomvoorziening voordat u onderhoud of reiniging uitvoert.

Service

ER ZIJN GEEN DOOR DE GEBRUIKER TE ONDERHOUDEN ONDERDELEN BINNENIN. Preventief onderhoud uitgevoerd door niet-geautoriseerd personeel kan leiden tot het verkeerd plaatsen van interne draden en componenten, wat ernstige gevaren kan veroorzaken. We raden aan dat alle gereedschapsservice wordt uitgevoerd door een Bosch Factory Service Center of een geautoriseerd Bosch-servicestation. SERVICEMENSEN: Koppel gereedschap en/of oplader los van de stroombron voordat u onderhoud uitvoert.

Batterijen
Wees alert op batterijpakketten die het einde van hun levensduur naderen. Als u een verminderde gereedschapsprestatie of een aanzienlijk kortere looptijd tussen de laadbeurten opmerkt, is het tijd om de batterij te vervangen. Als u dit niet doet, kan het gereedschap onjuist werken of de oplader beschadigen.

Gereedschapsmering
Uw Bosch-gereedschap is correct gesmeerd en klaar voor gebruik.

Motoren
De motor in uw gereedschap is ontworpen voor vele uren betrouwbare service. Om de hoogste efficiëntie van de motor te behouden, raden we aan deze elke zes maanden te laten controleren. Er mag alleen een originele Bosch-vervangingsmotor worden gebruikt die speciaal voor uw gereedschap is ontworpen.

Reiniging

Bepaalde reinigingsmiddelen en oplosmiddelen beschadigen plastic onderdelen. Enkele hiervan zijn: benzine, tetrachloorkoolstof, gechloreerde reinigingsmiddelen, ammoniak en huishoudelijke reinigingsmiddelen die ammoniak bevatten.
Ventilatieopeningen en schakelhendels moeten schoon en vrij van vreemde stoffen worden gehouden. Probeer niet te reinigen door puntige voorwerpen door de opening te steken.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Bosch GSR12V-300FC handleiding

Beschikbare talen
