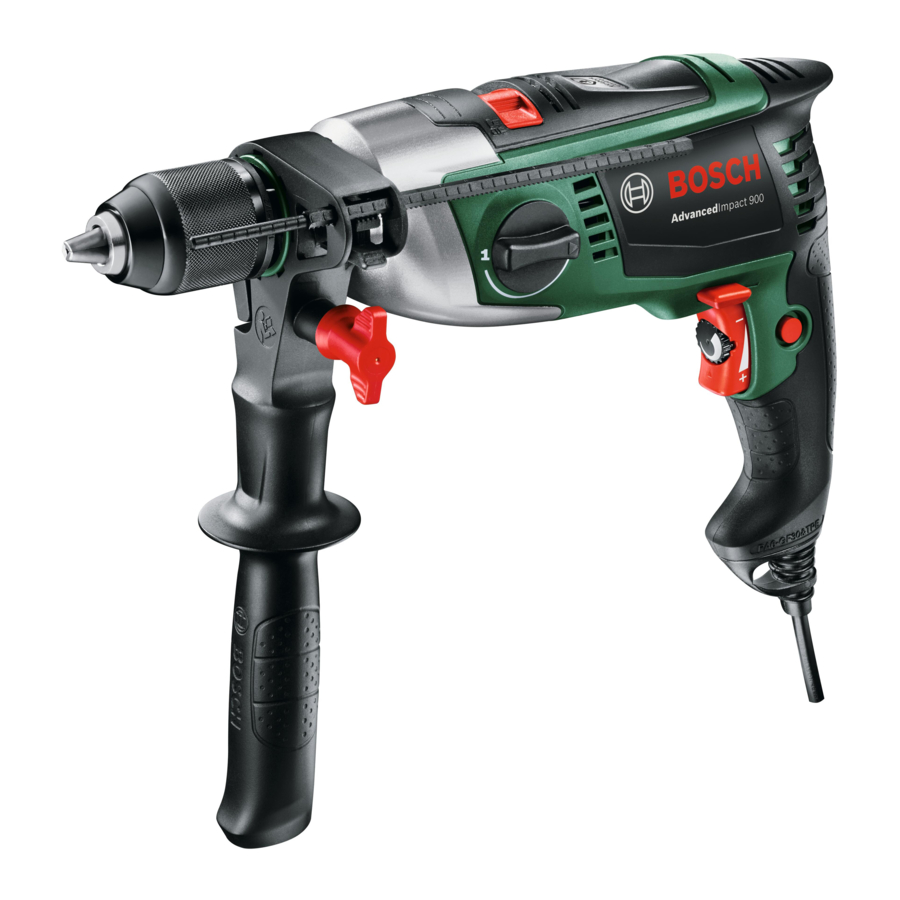

Bosch AdvancedImpact 900 / 9000 Handleiding

Veiligheidsinstructies

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

Lees alle veiligheidswaarschuwingen, aanwijzingen, afbeeldingen en specificaties die bij dit elektrische gereedschap zijn geleverd. Het niet opvolgen van alle hieronder vermelde aanwijzingen kan een elektrische schok, brand en/of ernstig letsel veroorzaken.

Bewaar alle waarschuwingen en instructies voor toekomstig gebruik. Het begrip "elektrisch gereedschap" in de waarschuwingen heeft betrekking op uw via het elektriciteitsnet aangedreven (met snoer) elektrisch gereedschap of door een accu aangedreven (snoerloos) elektrisch gereedschap.

Veiligheid werkplek

• Houd uw werkplek schoon en goed verlicht. Rommelige of donkere plekken nodigen uit tot ongelukken.
• Gebruik elektrisch gereedschap niet in een explosieve omgeving, bijvoorbeeld in de buurt van ontvlambare vloeistoffen, gassen of stof. Elektrische gereedschappen veroorzaken vonken die het stof of de dampen kunnen ontsteken.
• Houd kinderen en andere personen tijdens het gebruik van het elektrisch gereedschap uit de buurt. Afleiding kan ertoe leiden dat u de controle over het gereedschap verliest.

Elektrische veiligheid

• De stekkers van het elektrisch gereedschap moeten in het stopcontact passen. De stekker mag op geen enkele manier worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde elektrische gereedschappen. Onveranderde stekkers en passende stopcontacten verminderen het risico van een elektrische schok.
• Vermijd lichamelijk contact met geaarde oppervlakken, zoals buizen, radiatoren, fornuizen en koelkasten. Er bestaat een verhoogd risico op een elektrische schok als uw lichaam geaard is.
• Stel elektrisch gereedschap niet bloot aan regen of vocht. Het binnendringen van water in een elektrisch gereedschap vergroot het risico op een elektrische schok.
• Gebruik de kabel niet verkeerd. Gebruik de kabel nooit om het elektrisch gereedschap te dragen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde kabels verhogen het risico op een elektrische schok.
• Als u buitenshuis met een elektrisch gereedschap werkt, gebruik dan een verlengsnoer dat geschikt is voor gebruik buitenshuis. Het gebruik van een voor buitengebruik geschikt verlengsnoer vermindert het risico op een elektrische schok.
• Als het gebruik van een elektrisch gereedschap in een vochtige omgeving onvermijdelijk is, gebruik dan een aardlekschakelaar (RCD). Het gebruik van een RCD vermindert het risico op een elektrische schok.

Persoonlijke veiligheid

• Wees alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
• Gebruik persoonlijke beschermingsmiddelen. Draag altijd een veiligheidsbril. Beschermingsmiddelen zoals een stofmasker, antislip veiligheidsschoenen, een veiligheidshelm of gehoorbescherming die voor de juiste omstandigheden worden gebruikt, verminderen persoonlijk letsel.
• Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u de stekker in het stopcontact steekt en/of de accu aansluit, het gereedschap oppakt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het inschakelen van elektrisch gereedschap met de schakelaar aan, nodigt uit tot ongelukken.
• Verwijder een verstelsleutel of moersleutel voordat u het elektrische gereedschap inschakelt. Een moersleutel of een sleutel die aan een draaiend onderdeel van het elektrisch gereedschap is bevestigd, kan tot persoonlijk letsel leiden.
• Reik niet te ver. Zorg ervoor dat u altijd stevig staat en uw evenwicht bewaart. Dit zorgt voor een betere controle over het elektrische gereedschap in onverwachte situaties.
• Kleed u goed. Draag geen losse kleding of sieraden. Houd uw haar en kleding uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen door bewegende onderdelen worden gegrepen.
• Als er apparaten zijn aangebracht voor de aansluiting van stofafzuigings- en opvangvoorzieningen, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van stofafzuiging kan stofgerelateerde gevaren verminderen.
• Laat u niet door de vertrouwdheid die u hebt opgedaan door veelvuldig gebruik van gereedschap zelfgenoegzaam worden en de veiligheidsprincipes van het gereedschap negeren. Een onzorgvuldige handeling kan binnen een fractie van een seconde ernstig letsel veroorzaken.

Gebruik en onderhoud van elektrisch gereedschap

• Forceer het elektrisch gereedschap niet. Gebruik het juiste elektrische gereedschap voor uw toepassing. Het juiste elektrische gereedschap zal het werk beter en veiliger doen in het tempo waarvoor het is ontworpen.
• Gebruik het elektrisch gereedschap niet als de schakelaar het niet in- en uitschakelt. Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
• Haal de stekker uit het stopcontact en/of verwijder de accu, indien verwijderbaar, van het elektrisch gereedschap voordat u aanpassingen gaat uitvoeren, accessoires gaat verwisselen of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico van het per ongeluk starten van het elektrische gereedschap.
• Bewaar ongebruikte elektrische gereedschappen buiten het bereik van kinderen en laat personen die niet bekend zijn met het elektrisch gereedschap of deze instructies het elektrisch gereedschap niet bedienen. Elektrische gereedschappen zijn gevaarlijk in handen van ongetrainde gebruikers.
• Onderhoud elektrisch gereedschap en accessoires. Controleer of bewegende onderdelen verkeerd zijn uitgelijnd of vastzitten, of onderdelen gebroken zijn en of er andere omstandigheden zijn die de werking van het elektrisch gereedschap kunnen beïnvloeden. Laat het elektrisch gereedschap bij schade repareren voordat u het gebruikt. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
• Houd snijgereedschappen scherp en schoon. Goed onderhouden snijgereedschappen met scherpe snijranden lopen minder snel vast en zijn gemakkelijker te bedienen.
• Gebruik het elektrisch gereedschap, de accessoires en de hulpstukken enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van het elektrisch gereedschap voor andere dan de beoogde werkzaamheden kan tot een gevaarlijke situatie leiden.
• Houd handgrepen en grijpvlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en grijpvlakken maken een veilige bediening en controle van het gereedschap in onverwachte situaties onmogelijk.

Service

• Laat uw elektrisch gereedschap onderhouden door een gekwalificeerd reparateur die uitsluitend identieke vervangingsonderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het elektrisch gereedschap wordt gehandhaafd.

Veiligheidswaarschuwingen voor boormachines
Veiligheidsinstructies voor alle bewerkingen

• Draag oorbeschermers bij klopboormachines. Blootstelling aan lawaai kan gehoorverlies veroorzaken.
• Gebruik de extra handgreep(pen). Verlies van controle kan persoonlijk letsel veroorzaken.
• Houd het elektrische gereedschap vast aan de geïsoleerde handgrepen, wanneer u een bewerking uitvoert waarbij het snijaccessoire of bevestigingsmiddelen in contact kunnen komen met verborgen bedrading of het eigen snoer. Wanneer het snijaccessoire of de bevestigingsmiddelen in contact komen met een "stroomvoerende" draad, kunnen blootliggende metalen delen van het elektrisch gereedschap "onder spanning" komen te staan en de bediener een elektrische schok geven.

Veiligheidsinstructies bij het gebruik van lange boren

• Werk nooit met een hogere snelheid dan de maximale snelheid die voor de boor is aangegeven. Bij hogere snelheden is de kans groter dat de boor buigt als deze vrij kan draaien zonder contact te maken met het werkstuk, wat tot persoonlijk letsel kan leiden.
• Begin altijd met boren op lage snelheid en met de boorpunt in contact met het werkstuk. Bij hogere snelheden is de kans groter dat de boor buigt als deze vrij kan draaien zonder contact te maken met het werkstuk, wat tot persoonlijk letsel kan leiden.
• Oefen alleen druk uit in een rechte lijn met de boor en oefen geen overmatige druk uit. Boren kunnen buigen en breken of leiden tot verlies van controle, wat tot persoonlijk letsel kan leiden.

Aanvullende veiligheidswaarschuwingen

• Schakel het elektrische gereedschap onmiddellijk uit als het inzetgereedschap blokkeert. Wees voorbereid op hoge reactiemomenten die een terugslag veroorzaken. Het inzetgereedschap blokkeert wanneer het vast komt te zitten in het werkstuk of wanneer het elektrische gereedschap overbelast raakt.
• Houd het elektrische gereedschap stevig vast. Bij het vast- en losdraaien van schroeven moet u voorbereid zijn op tijdelijk hoge reactiemomenten.
• Zet het werkstuk vast. Een werkstuk dat met spanvoorzieningen of in een bankschroef wordt vastgeklemd, wordt veiliger vastgehouden dan met de hand.
• Gebruik geschikte detectoren om te bepalen of er zich in het werkgebied verborgen leidingen bevinden of neem contact op met het plaatselijke nutsbedrijf voor hulp. Contact met elektrische leidingen kan leiden tot brand en elektrische schokken. Beschadiging van een gasleiding kan leiden tot een explosie. Het binnendringen van een waterleiding veroorzaakt materiële schade of kan een elektrische schok veroorzaken.
• Wacht altijd tot het elektrische gereedschap volledig tot stilstand is gekomen voordat u het neerlegt. Het inzetgereedschap kan vastlopen en ertoe leiden dat u de controle over het elektrische gereedschap verliest.

Alleen producten die in GB worden verkocht:
Uw product is voorzien van een BS 1363/A-goedgekeurde stekker met interne zekering (ASTA-goedgekeurd volgens BS 1362).

Als de stekker niet geschikt is voor uw stopcontacten, moet deze worden afgeknipt en door een erkende klantenserviceagent worden vervangen door een geschikte stekker. De vervangende stekker moet dezelfde zekering hebben als de originele stekker.

De afgeknipte stekker moet worden weggegooid om een mogelijk schokgevaar te voorkomen en mag nooit elders in een stopcontact worden gestoken.

• Houd het elektrisch gereedschap stevig met beide handen vast en zorg ervoor dat u stabiel staat. Het elektrisch gereedschap kan veiliger met beide handen worden geleid.
• Draag beschermende handschoenen bij het plaatsen of verwisselen van het zaagblad. Bladen zijn scherp en kunnen heet worden bij langdurig gebruik.
• Om te voorkomen dat het elektrische gereedschap onbedoeld wordt ingeschakeld, moet u altijd de vergrendelknop ontgrendelen. Druk hiervoor kort op de aan/uit-schakelaar.

Productbeschrijving en specificaties

Lees alle veiligheids- en algemene aanwijzingen. Het niet in acht nemen van de veiligheids- en algemene aanwijzingen kan elektrische schokken, brand en/of ernstig letsel veroorzaken.

Neem de afbeeldingen aan het begin van deze gebruiksaanwijzing in acht.

Beoogd gebruik

Het elektrisch gereedschap is bedoeld voor klopboren in baksteen, beton en steen, evenals voor boren in hout, metaal, keramiek en kunststof. Gereedschap met elektronische besturing en rechtsom/linksom draaien is ook geschikt om mee te schroeven.

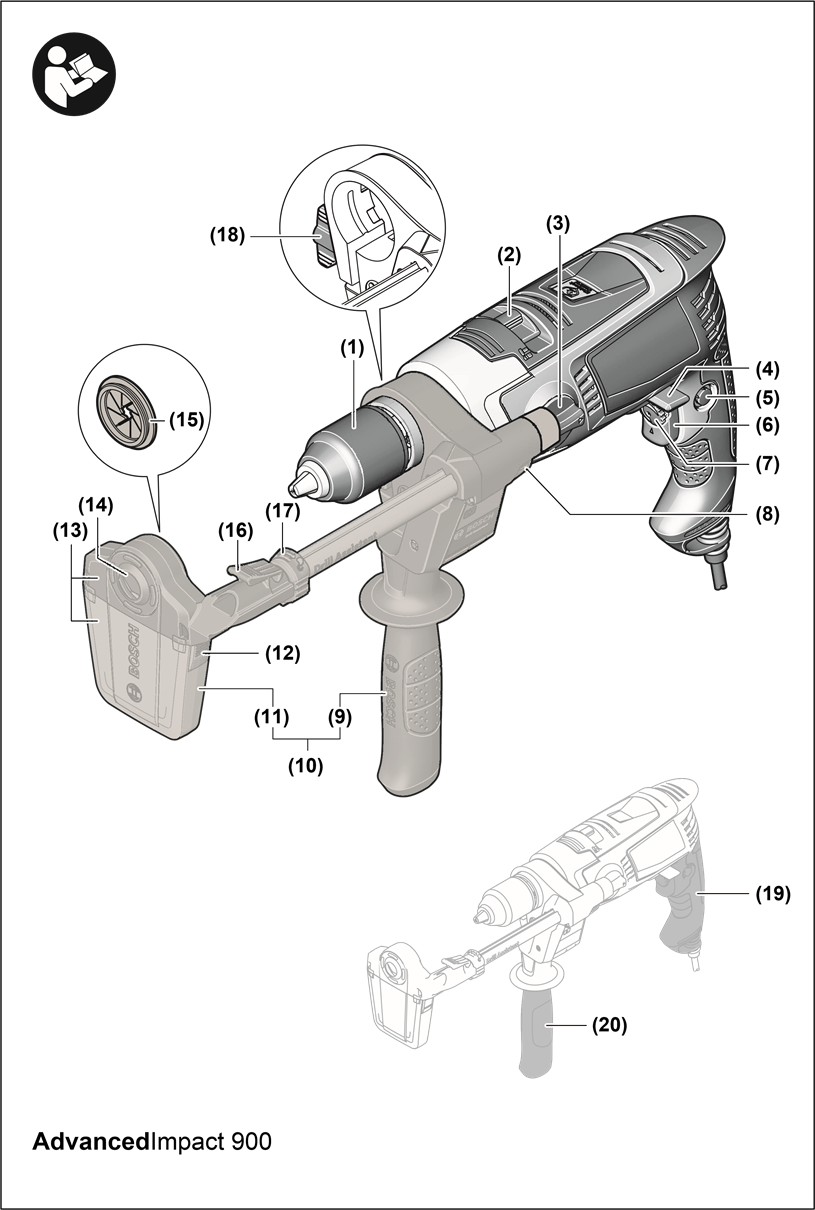

Productkenmerken

1. Snelspanboorhouder
2. Keuzeschakelaar "Boren/klopboren"
3. Keuzeschakelaar versnelling
4. Schakelaar draairichting
5. Vergrendelknop voor aan/uit-schakelaar
6. Aan/uit-schakelaar
7. Duimwiel voor toerentalvoorkeuze
8. Ontgrendelknop voor boorassistent^a)
9. Extra handgreep met dieptestop^a)
10. Boorassistent^a)
11. Stofreservoir^a)
12. Ontgrendelknop stofreservoir (2x)^a)
13. Stofopvangapparaat^a)
14. Afdichtring^a)
15. Stofbeschermingsring^a)
16. Klem voor stofopvangapparaat^a)
17. Verstelring^a)
18. Vleugelbout voor bevestiging extra handgreep voor boorassistent^a)
19. Handgreep (geïsoleerd grijpvlak)
20. Extra handgreep (geïsoleerd grijpvlak)
21. Vleugelbout voor bevestiging extra handgreep^a)
22. Knop voor dieptestopverstelling^a)
23. Dieptestop^a)
24. Universele bithouder^a)
25. Schroevendraaierbit^a)
26. Adapter^a)
27. Inbussleutel^b)

1. De afgebeelde of beschreven accessoires worden niet standaard bij het product geleverd. U vindt de volledige selectie accessoires in ons assortiment accessoires.
2. Commercieel verkrijgbaar (niet inbegrepen in de leveringsomvang)

Technische gegevens

Slagboormachine		AdvancedImpact 900 | 9000
Artikelnummer		3 603 A74 0..
Nominaal opgenomen vermogen	W	900
Max. afgegeven vermogen	W	1 050
Nullasttoerental
– Eerste versnelling	min -1	50–1 180
– Tweede versnelling	min -1	50–3 000
Aantal slagen
– Eerste versnelling	min -1	20 060
– Tweede versnelling	min -1	51 000
Nominaal draaimoment
– Eerste versnelling	Nm	1.6
– Tweede versnelling	Nm	0.5
Blokkeerdraaimoment conform EN 62841
– Eerste versnelling	Nm	50
– Tweede versnelling	Nm	19
Toerentalkeuze		●
Constant Electronic		●
Rechts-/linksomdraaien		●
Snelle uitschakeling (KickBack Control)		●
Volautomatische asvergrendeling (Auto-Lock)		●
Diameter spilnek	mm	43
Max. boordiameter (eerste/ tweede versnelling)
– Metselwerk	mm	20/16
– Beton	mm	–/18
– Staal	mm	13/8
– Hout	mm	40/25
Boorhoudercapaciteit	mm	1.5–13
Gewicht volgens EPTA-Procedure 01:2014	kg	2.6
Beschermingsklasse		/ II

De specificaties gelden voor een nominale spanning [U] van 230 V. Deze specificaties kunnen afwijken bij verschillende spanningen en in landspecifieke modellen.

Informatie over lawaai/trillingen
Geluidsemissiewaarden bepaald conform EN 62841-2-1.

Doorgaans bedraagt het A-gewogen geluidsniveau van het elektrische gereedschap: Geluidsdrukniveau 96 dB(A); geluidsvermogensniveau 107 dB(A). Onzekerheid K = 5 dB.

Gehoorbescherming dragen!

Totale trillingswaarden a_h (vectorsom van drie assen) en onzekerheid K bepaald conform EN 62841-2-1:
Boren in metaal: a_h = 6.5 m/s², K = 1.5 m/s², Slagboren in beton: a_h = 20 m/s², K = 1.5 m/s², Schroeven: a_h< 2.5 m/s², K = 1.5 m/s².

Het in deze gebruiksaanwijzing vermelde trillingsniveau en de geluidsemissiewaarde zijn gemeten conform een genormeerde meetmethode en kunnen worden gebruikt om elektrische gereedschappen met elkaar te vergelijken. Ze zijn ook geschikt voor een voorlopige inschatting van de trillings- en geluidsemissie.

Het aangegeven trillingsniveau en de geluidsemissiewaarde vertegenwoordigen de voornaamste toepassingen van het elektrische gereedschap. Als het elektrische gereedschap echter wordt gebruikt voor andere toepassingen, met afwijkende inzetgereedschappen of slecht wordt onderhouden, kunnen het trillingsniveau en de geluidsemissiewaarde afwijken. Dit kan de trillings- en geluidsemissie gedurende de totale arbeidsperiode aanzienlijk verhogen.

Voor een nauwkeurige schatting van de trillings- en geluidsemissie moet ook rekening worden gehouden met de tijd waarin het gereedschap uitgeschakeld is, of waarin het weliswaar loopt, maar niet daadwerkelijk wordt gebruikt. Dit kan de trillings- en geluidsemissie gedurende de totale arbeidsperiode aanzienlijk verminderen.

Neem extra veiligheidsmaatregelen om de bediener te beschermen tegen het effect van trillingen, zoals het onderhouden van het elektrische gereedschap en de inzetgereedschappen, het warm houden van de handen en het goed organiseren van de werkprocessen.

Montage

• Trek de stekker uit het stopcontact voordat u werkzaamheden aan het elektrisch gereedschap uitvoert.

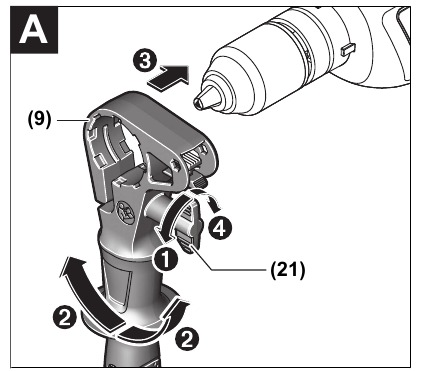

Extra handgreep

(zie afbeelding A)

• Gebruik uw elektrisch gereedschap niet zonder de extra handgreep (9).
• Zorg er vóór elk gebruik voor dat de vleugelbout (18)/(21) is vastgedraaid. Verlies van controle kan leiden tot persoonlijk letsel.

U kunt de extra handgreep (9) in vier standen verstellen voor een veilige en niet-vermoeiende werkhouding.

Draai de vleugelbout (21)/(18) linksom los en leid de extra handgreep (9) in de gewenste positie over de boorkop op de spindelhals van het elektrisch gereedschap.

Draai de vleugelbout (21)/(18) rechtsom om hem weer vast te draaien.

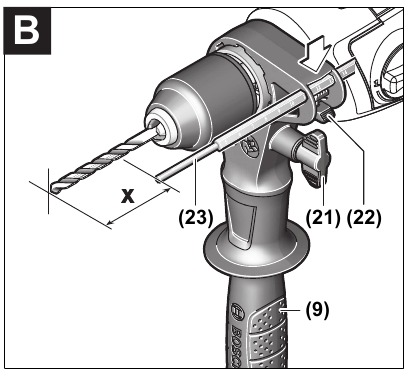

Boordiepte instellen
(zie afbeelding B)

U kunt de diepteaanslag (23) gebruiken om de vereiste boordiepte X in te stellen.

Druk op de knop voor het verstellen van de diepteaanslag (22) en steek de diepteaanslag in de extra handgreep (9). De cannelure op de diepteaanslag (23) moet naar beneden wijzen. Trek de diepteaanslag (23) zover uit dat de afstand tussen de boorpunt en de rand van de diepteaanslag (23) overeenkomt met de vereiste boordiepte X.

Boorassistent (accessoire)

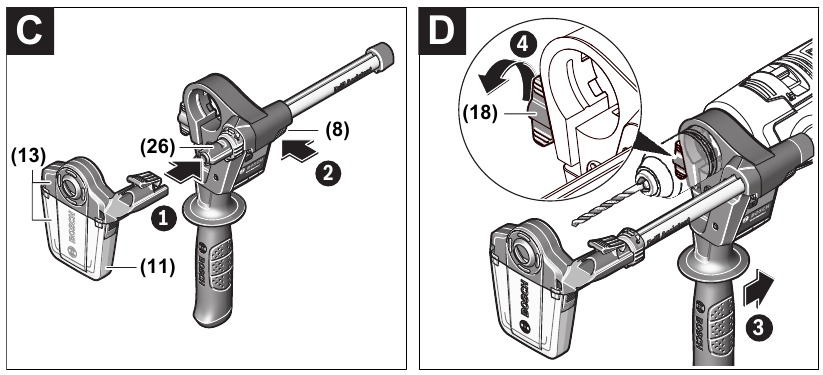

De boorassistent aanbrengen (zie afbeeldingen C–D)

De boorassistent (10) kan met en zonder stofopvangapparaat (13) worden gebruikt. Het gebruik van het stofopvangapparaat (13) is beperkt tot boren met een diameter van 12 mm en een lengte van 120 mm.

Bevestig het stofopvangapparaat (13) op de adapter (26).

Druk op de ontgrendelingsknop (8) om de boorassistent (10) uit de parkeerstand te halen.

Leid de boorassistent (10) over de boorkop op de spindelhals van het elektrisch gereedschap. Vergrendel hem door de vleugelbout (18) met de klok mee te draaien.

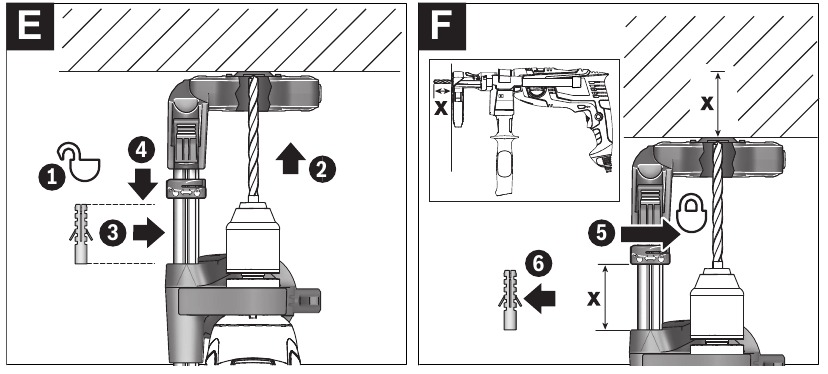

De boordiepte instellen (zie afbeeldingen E–F)

Bevestig de boor (zie het gedeelte "Het gereedschap verwisselen").

U kunt de instelring (17) gebruiken om de vereiste boordiepte X in te stellen.

Ontgrendel de instelring (17) door hem naar links te draaien . Plaats de stofcontainer (11) of de adapter (26) vlak tegen de muur of het werkstuk. Beweeg de punt van de boor naar de muur of het werkstuk.

Schuif de instelring (17) naar achteren totdat de afstand overeenkomt met de vereiste boordiepte X of plaats een muurplug op de rail en schuif de instelring (17) naar achteren naar de muurplug. Vergrendel de instelring (17) door hem naar rechts te draaien . Haal de muurplug weer uit de rail. De boordiepte komt nu overeen met de ingestelde lengte X op de rail.

Opmerking: Het is belangrijk om de exacte boordiepte te hebben bij het gebruik van muurpluggen. Als het boorgat te diep is, zal de muurplug te ver in de muur of het werkstuk glijden. Als het gat te klein is, zal de muurplug uitsteken.

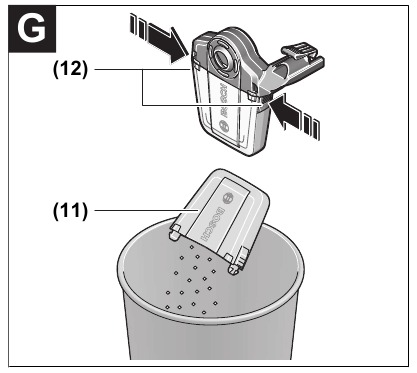

De stofcontainer legen (zie afbeelding G)

De stofcontainer (11) is voldoende voor het boren van ongeveer 25 gaten in metselwerk met een boordiepte van 30 mm met een boordiameter van 6 mm.

Om de stofcontainer (11) te verwijderen, drukt u op de aan de zijkant gemonteerde ontgrendelingsknoppen (12) en trekt u de stofcontainer naar beneden eraf.

Leeg de stofcontainer (11) en plaats hem terug (totdat hij hoorbaar vastklikt).

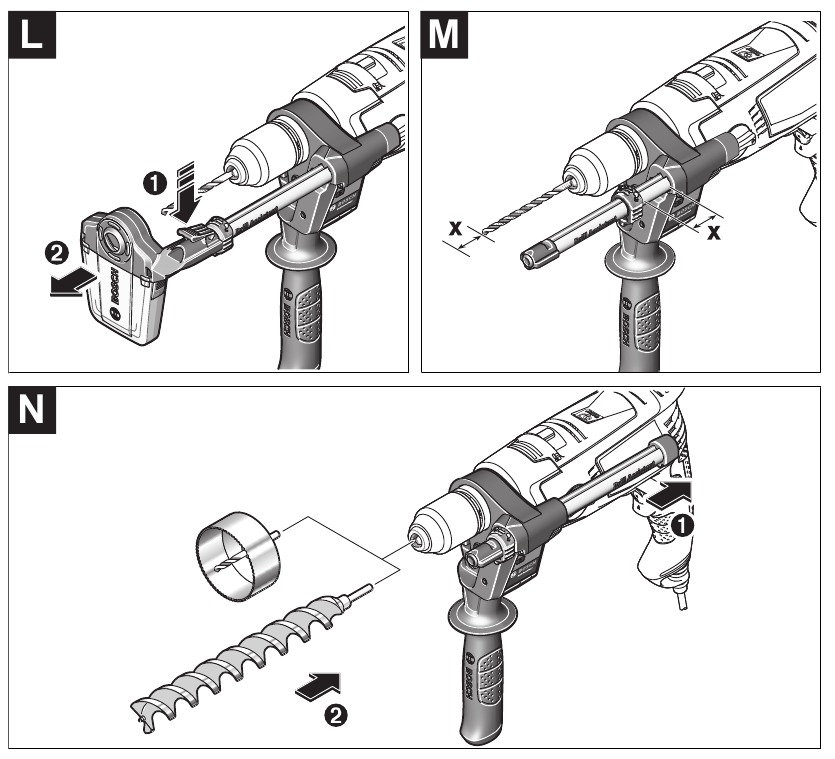

De boorassistent verwijderen
Houd de clip (16) van het stofopvangapparaat (13) ingedrukt en trek het stofopvangapparaat (13) naar voren eraf.

Draai de vleugelbout (18) linksom totdat de extra handgreep (9) kan worden bewogen en trek de extra handgreep (9) van het elektrisch gereedschap af.

Ontgrendel de instelring (17) door hem naar links te draaien .

Houd de extra handgreep (9) op zijn plaats en schuif de rail naar de extra handgreep totdat hij hoorbaar vastklikt.

Stofafzuiging/stofcontainer

Het stof van materialen zoals loodhoudende verf, sommige houtsoorten, mineralen en metaal kan schadelijk zijn voor de gezondheid. Het aanraken of inademen van dit stof kan allergische reacties veroorzaken en/of luchtwegaandoeningen bij de gebruiker of bij personen in de nabije omgeving.

Bepaalde soorten stof, zoals eiken- of beukenhoutstof, worden geclassificeerd als kankerverwekkend, vooral in combinatie met additieven voor houtbehandeling (chromaat, houtconserveringsmiddel). Materialen die asbest bevatten, mogen alleen door specialisten worden bewerkt.

• Gebruik waar mogelijk een stofafzuigsysteem dat geschikt is voor het materiaal.
• Zorg voor een goede ventilatie op de werkplek.
• Het is raadzaam om een ademmasker met P2-filterklasse te dragen.

De voorschriften voor het te bewerken materiaal die gelden in het land van gebruik, moeten in acht worden genomen.

• Vermijd stofophoping op de werkplek. Stof kan gemakkelijk ontbranden.

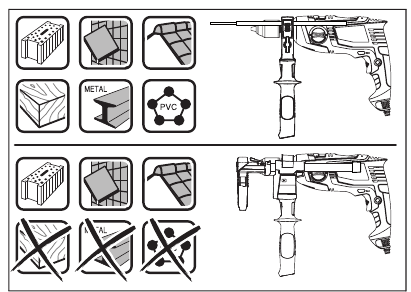

• Gebruik de stofbox alleen bij het werken aan beton en steen. Houtsnippers en plastic snippers kunnen gemakkelijk tot verstopping leiden.
•
  Brandgevaar! Bewerk geen metalen materialen met de stofcontainer gemonteerd. Hete metalen snippers kunnen delen van de stofcontainer in brand steken.

Neem de volgende instructies in acht om uw gebruik van de stofcontainer te optimaliseren:

• Zorg ervoor dat de stofcontainer vlak tegen het werkstuk of de muur wordt geplaatst. Dit maakt het ook gemakkelijker om in een rechte hoek te boren.
• Wanneer u de vereiste boordiepte hebt bereikt, trekt u eerst de boor uit het boorgat en schakelt u vervolgens de klopboormachine uit.
• De stofbeschermingsring (15) kan slijten, vooral bij het werken met grote boordiameters. Vervang de stofbeschermingsring wanneer deze versleten/beschadigd is.

Het gereedschap verwisselen

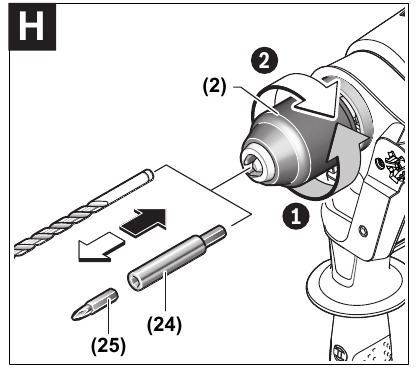

Snelspanboorhouder (zie afbeelding H)

De boorspindel is vergrendeld wanneer de aan/uit-schakelaar (6) niet is ingedrukt. Dit maakt het mogelijk om het gereedschap snel, gemakkelijk en eenvoudig in de boorkop te verwisselen.

Open de snelspanboorhouder (1) door deze in de draairichting te draaien totdat het gereedschap kan worden geplaatst. Plaats het gereedschap.

Draai de huls van de snelspanboorhouder (1) stevig vast door deze met de hand in de draairichting te draaien totdat deze stopt met klikken. Dit vergrendelt automatisch de boorkop.

De vergrendeling wordt weer losgemaakt als u de huls in de tegenovergestelde richting draait om het gereedschap te verwijderen.

Schroefgereedschap
U moet altijd een universele bithouder (24) gebruiken bij het gebruik van schroefbits (25). Gebruik alleen schroefbits die passen op de schroefkop.

Zorg er bij het schroeven voor dat de keuzeschakelaar "boren/klopboren" (2) altijd op het symbool "boren" staat.

De boorkop verwisselen

• Trek de stekker uit het stopcontact voordat u werkzaamheden aan het elektrisch gereedschap uitvoert.

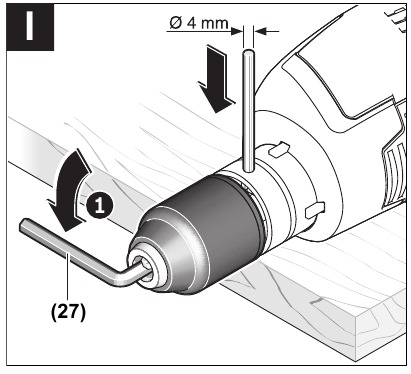

De boorkop verwijderen (zie afbeelding I)

Verwijder de extra handgreep (9) en zet de versnellingskeuzeschakelaar (3) in de middelste stand tussen de eerste en tweede versnelling.

Steek een stalen pen met een diameter van 4 mm en een lengte van ca. 50 mm in het gat op de spindelhals om de boorspindel op zijn plaats te vergrendelen. Klem een inbussleutel (27) in de snelspanboorhouder (1), met de korte schacht voorop.

Plaats het elektrisch gereedschap op een stevige ondergrond, bijvoorbeeld een werkbank.

Houd het elektrisch gereedschap op zijn plaats en draai de snelspanboorhouder (1) los door de inbussleutel (27) in de draairichting ➊ te draaien. Een stevig vastzittende snelspanboorhouder wordt losgemaakt met een lichte slag op de lange schacht van de inbussleutel (27). Verwijder de inbussleutel uit de snelspanboorhouder en schroef de snelspanboorhouder volledig van het elektrisch gereedschap af.

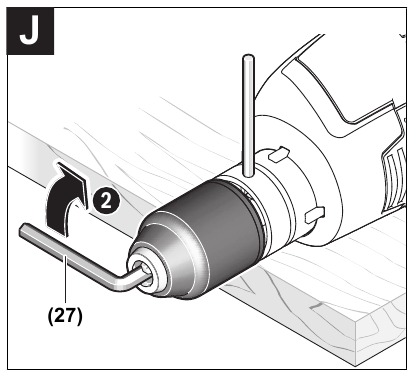

De boorkop monteren (zie afbeelding J)

Om de snelspanboorhouder te monteren, voert u dezelfde stappen in omgekeerde volgorde uit.

De boorkop moet worden vastgedraaid met een aandraaimoment van ca. 50–55 Nm.

• Nadat u de boorkop met succes hebt gemonteerd, verwijdert u de stalen pen weer uit het gat.

Bediening

Starten met de bediening

• Let op de netspanning. De spanning van de stroombron moet overeenkomen met de spanning die op het typeplaatje van het elektrische gereedschap staat vermeld. Elektrische gereedschappen die met 230 V zijn gemarkeerd, kunnen ook met 220 V worden gebruikt.
• Producten die alleen in AUS en NZ worden verkocht: Gebruik een aardlekschakelaar (RCD) met een nominale lekstroom van 30 mA of minder.

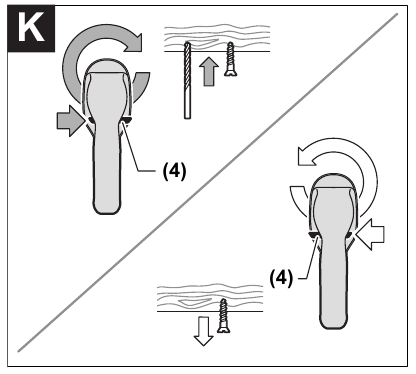

De draairichting instellen (zie afbeelding K)

De draairichtingschakelaar (4) wordt gebruikt om de draairichting van het elektrische gereedschap te wijzigen. Dit is echter niet mogelijk terwijl de aan/uit-schakelaar (6) wordt ingedrukt.

Rechtsom draaien: Om te boren en schroeven in te draaien, drukt u de draairichtingschakelaar (4) helemaal naar de rechteraanslag.

Linksom draaien: Om schroeven en moeren los te draaien, drukt u de draairichtingschakelaar (4) helemaal naar de linkerstop.

De bedrijfsmodus instellen

Boren en schroeven

Zet de keuzeschakelaar (2) op het symbool "boren".

Klopboren

Zet de keuzeschakelaar (2) op het symbool "klopboren".

De keuzeschakelaar (2) klikt vast en kan ook worden bediend wanneer de motor draait.

Mechanische versnellingsbakselectie

• U kunt de versnellingspook (3) indrukken terwijl het elektrische gereedschap op lage snelheid draait. U moet dit echter niet doen bij volle belasting of maximaal koppel, of wanneer het gereedschap niet in gebruik is.

U kunt twee snelheidsbereiken selecteren met de versnellingspook (3).

Versnelling I:

Laag snelheidsbereik; voor het werken met een grote boordiameter of voor het schroeven.

Versnelling II:

Hoog snelheidsbereik; voor het werken met een kleine boordiameter.

Draai de versnellingspook (3) altijd in de richting van de pijl.

Als de versnellingspook (3) niet helemaal tot aan de aanslag kan worden gedraaid, draai dan de aandrijfspil iets met de boor.

In-/uitschakelen
Om het elektrische gereedschap te starten, houdt u de aan/uit-schakelaar (6) ingedrukt.

Druk op de vergrendelknop (5) om de aan/uit-schakelaar (6) in deze positie te vergrendelen.

Om het elektrische gereedschap uit te schakelen, laat u de aan/uit-schakelaar (6) los; of, als de schakelaar is vergrendeld met de vergrendelknop (5), drukt u kort op de aan/uit-schakelaar (6) en laat u deze vervolgens los.

Snelle uitschakeling (KickBack Control)

De snelle uitschakelfunctie (KickBack Control) geeft de gebruiker meer controle over het elektrische gereedschap en biedt hem een betere bescherming dan elektrische gereedschappen die geen KickBack Control hebben. Het elektrische gereedschap wordt uitgeschakeld als het plotseling en onvoorzienbaar om de booras draait.

Om het gereedschap weer in te schakelen, laat u de aan/uit-schakelaar los en drukt u er vervolgens twee keer op.

• Het is niet langer mogelijk om het elektrische gereedschap in te schakelen als de KickBack Control-functie defect is. Laat het elektrische gereedschap repareren door een gekwalificeerd reparateur met uitsluitend originele vervangingsonderdelen.

De snelheid/slagfrequentie aanpassen
U kunt de snelheid/slagfrequentie van het elektrische gereedschap aanpassen terwijl het is ingeschakeld door de aan/uit-schakelaar (6) in verschillende mate in te drukken.

Het uitoefenen van lichte druk op de aan/uit-schakelaar (6) resulteert in een lage rotatiesnelheid/slagfrequentie. Het uitoefenen van toenemende druk op de schakelaar verhoogt de snelheid/slagfrequentie.

De snelheid/slagfrequentie voorselecteren
U kunt de vereiste snelheid/slagfrequentie voorselecteren met het duimwiel voor de snelheidsvoorkeuze (7), zelfs tijdens bedrijf. De vereiste snelheid/slagfrequentie is afhankelijk van het materiaal en de werkomstandigheden en kan worden bepaald door praktische proeven.

Werkadvies

• Trek de stekker uit het stopcontact voordat u werkzaamheden aan het elektrische gereedschap uitvoert.
• Breng het elektrische gereedschap alleen op de schroef/moer aan als het gereedschap is uitgeschakeld. Draaiende gereedschapsinzetstukken kunnen eraf glijden. Nadat u gedurende langere tijd op een lage snelheid hebt gewerkt, moet u het elektrische gereedschap gedurende ongeveer drie minuten op de maximale snelheid laten draaien zonder belasting om het af te koelen.

Het stofopvangapparaat verwijderen (zie afbeeldingen L–N)

Het is een goed idee om het stofopvangapparaat (13) te verwijderen:

• Om de rail van de boorassistent (10) als diepteaanslag te gebruiken
• Bij gebruik van grote toepassingsgereedschappen (bijv. gatenzaag of spiraalboor)

Onderhoud en service

Onderhoud en reiniging

• Trek de stekker uit het stopcontact voordat u werkzaamheden aan het elektrische gereedschap uitvoert.
• Houd het elektrische gereedschap en de ventilatieopeningen altijd schoon om een veilige en efficiënte werking te garanderen.

Om veiligheidsrisico's te vermijden, moet een eventuele vervanging van het netsnoer worden uitgevoerd door Bosch of door een aftersales-servicecentrum dat bevoegd is om elektrische gereedschappen van Bosch te repareren.

After-sales service en toepassingsservice

Onze after-sales service beantwoordt uw vragen over onderhoud en reparatie van uw product en over reserveonderdelen. Explosietekeningen en informatie over reserveonderdelen vindt u op: www.bosch-pt.com

Het adviesteam van Bosch helpt u graag met vragen over onze producten en hun accessoires.

Vermeld bij alle correspondentie en bestellingen van reserveonderdelen altijd het 10-cijferige artikelnummer dat op het typeplaatje van het product staat vermeld.

Groot-Brittannië
Robert Bosch Ltd. (B.S.C.)
P.O. Box 98
Broadwater Park
North Orbital Road
Denham Uxbridge
UB 9 5HJ

Op www.bosch-pt.co.uk kunt u reserveonderdelen bestellen of de afhaling van een product regelen dat onderhoud of reparatie nodig heeft.

Tel. service: (0344) 7360109
E-mail: boschservicecentre@bosch.com

U kunt verdere serviceadressen vinden op: www.bosch-pt.com/serviceaddresses

Referenties

• Home | Bosch Power Tools
• Home | Bosch Power Tools
• Service wereldwijd

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Bosch AdvancedImpact 900 / 9000 Handleiding

Beschikbare talen
