Aan de slag

Dit hoofdstuk geeft u informatie over de procedures voor het instellen van hardware. Wees voorzichtig bij het aansluiten van apparaten, houd de apparaten vast en gebruik een geaarde polsband om statische elektriciteit te vermijden.

Inhoud van de verpakking

• Neem contact op met uw verkooppunt of lokale distributeur als een van de artikelen beschadigd is of ontbreekt.
• De inhoud van de verpakking kan per land verschillen.
• Het meegeleverde netsnoer is uitsluitend voor deze personal computer en mag niet met andere producten worden gebruikt.

Veiligheids- en comforttips

• Het kiezen van een goede werkplek is belangrijk als u langere tijd met uw pc moet werken.
• Uw werkplek moet voldoende verlichting hebben.
• Kies het juiste bureau en de juiste stoel en pas de hoogte aan uw houding aan tijdens het bedienen.
• Ga rechtop zitten en houd een goede houding aan als u op de stoel zit. Stel de rugleuning van de stoel (indien beschikbaar) zo in dat deze uw rug comfortabel ondersteunt.
• Plaats uw voeten plat en op natuurlijke wijze op de vloer, zodat uw knieën en ellebogen de juiste positie (ongeveer 90 graden) hebben tijdens het bedienen.
• Leg uw handen op natuurlijke wijze op het bureau om uw polsen te ondersteunen.
• Vermijd het gebruik van uw pc op een plaats waar ongemak kan optreden (zoals op bed).
• De pc is een elektrisch apparaat. Behandel het met grote zorg om persoonlijk letsel te voorkomen.

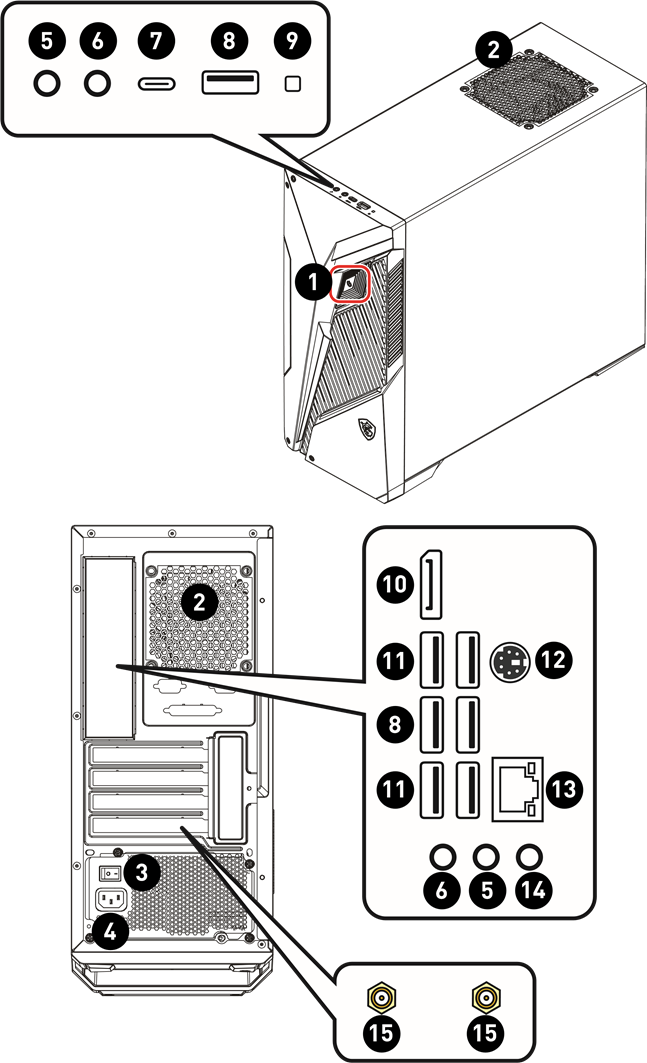

Systeemoverzicht

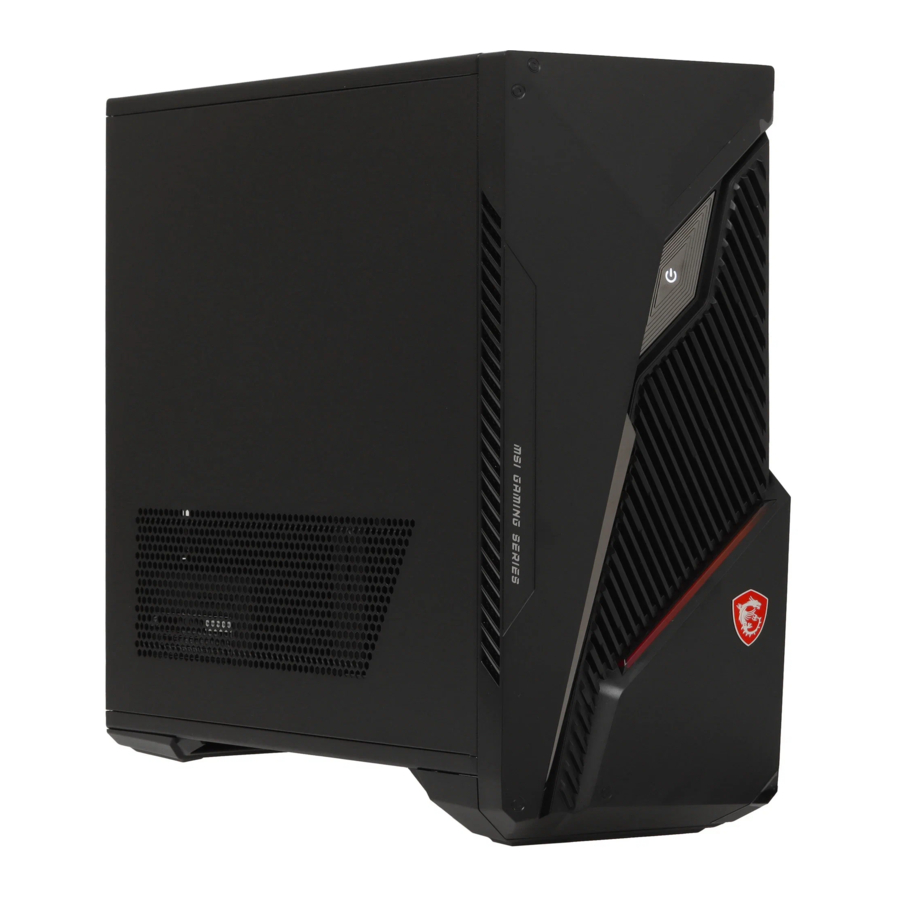

Infinite S B938 (PRO H610M-G)

1	Powerknop Druk op de powerknop om het systeem aan en uit te zetten.
2	Ventilator De ventilator op de behuizing wordt gebruikt voor luchtconvectie en om te voorkomen dat de apparatuur oververhit raakt. Bedek de ventilator niet.
3	Schakelaar voeding Zet deze schakelaar op I om de voeding in te schakelen. Zet hem op 0 om de stroomcirculatie te onderbreken.
4	Stroomaansluiting Stroom die via deze aansluiting wordt geleverd, levert stroom aan uw systeem.
5	Koptelefoonaansluiting Voor hoofdtelefoons of luidsprekers.
6	Microfoonaansluiting Voor microfoons.
7	USB 3.2 Gen 1 Type-C-poort Deze connector is bedoeld voor USB-randapparatuur. Deze connector ondersteunt het opladen van externe apparaten. (Snelheid tot 5 Gbps)
8	USB 3.2 Gen 1-poort Deze connector is bedoeld voor USB-randapparatuur. (Snelheid tot 5 Gbps)
9	Harde schijf-led Deze indicator toont de activiteitsstatus van de HDD. Deze knippert wanneer het systeem toegang heeft tot gegevens op de HDD en blijft uit wanneer er geen schijfactiviteit wordt gedetecteerd.
10	DisplayPort Ondersteunt 4K@60Hz zoals gespecificeerd in DisplayPort 1.4. Grafische specificaties kunnen variëren afhankelijk van de geïnstalleerde CPU. Voor processors zonder geïntegreerde grafische kaart sluit u uw monitor aan op de afzonderlijke grafische kaart.
11	USB 2.0-poort Deze connector is bedoeld voor USB-randapparatuur. (Snelheid tot 480 Mbps) Snelle apparaten worden aanbevolen voor USB 3.2-poorten, terwijl langzame apparaten, zoals een muis of toetsenbord, het beste op de USB 2.0-poorten kunnen worden aangesloten.
12	PS/2®-toetsenbord-/muispoort De PS/2®-toetsenbord-/muis-DIN-connector voor PS/2®-toetsenbord/muis.
13	LAN-aansluiting De standaard RJ-45 LAN-aansluiting is voorzien voor aansluiting op het Local Area Network (LAN). U kunt er een netwerkkabel op aansluiten. SNELHEIDS-LED LED Status Beschrijving Link/ Activiteit LED Uit Geen link Geel Gekoppeld Knipperend Data-activiteit Snelheids-led Uit 10 Mbps Groen 100 Mbps Oranje 1 Gbps
14	Line-in-aansluiting Voor externe audio-uitvoerapparaten.
15	Wi-Fi-antenneconnector Voor Wi-Fi-antennes.

Hardware instellen

Sluit uw randapparatuur aan op de daarvoor geschikte poorten.

• Raadpleeg de handleidingen van uw randapparatuur voor gedetailleerde instructies over het aansluiten.
• Alleen referentiebeeld. Uiterlijk kan variëren.

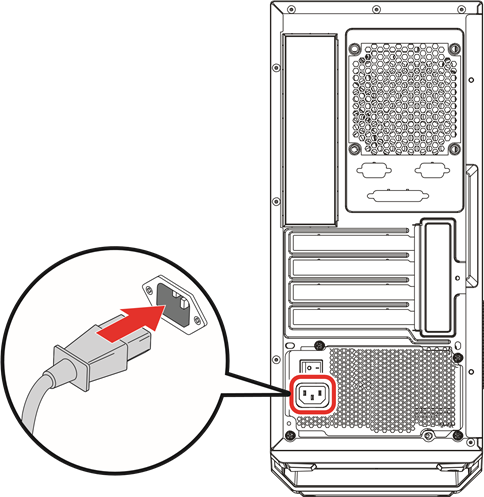

Sluit het netsnoer aan op het systeem en het stopcontact.
Vermogen

• 500W: 100-240V~, 50-60Hz, 7-3A


  Houd bij het loskoppelen van het AC-netsnoer altijd het connectoronderdeel van het snoer vast.
  Trek nooit rechtstreeks aan het snoer.

Zet de schakelaar van de voeding op I.

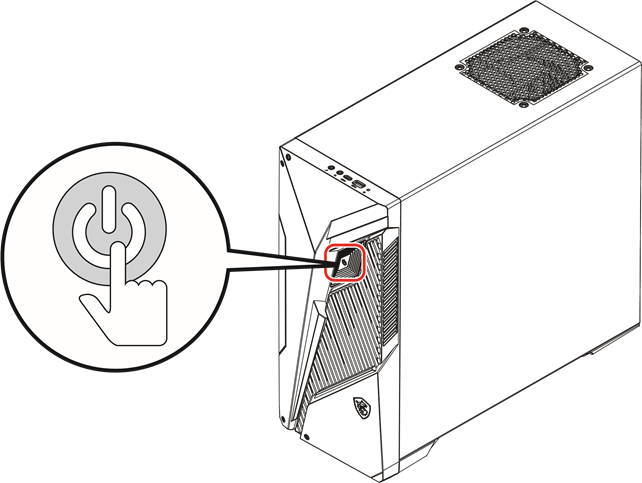

Druk op de aan/uit-knop om het systeem in te schakelen.

Wi-Fi-antennes installeren (optioneel)

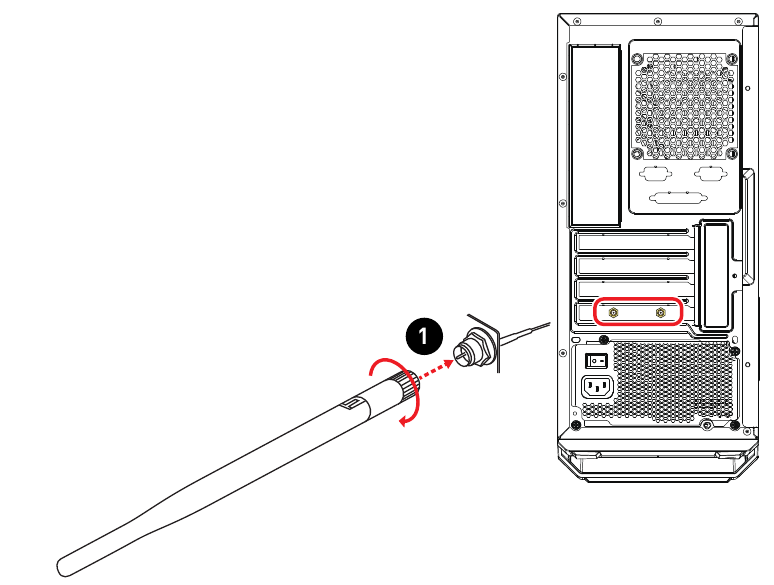

1. Bevestig de Wi-Fi-antenne aan de antenneconnector zoals hieronder weergegeven.

2. Pas de antenne aan voor een betere signaalsterkte.


Windows 11-systeemhandelingen

Alle informatie en Windows-screenshots kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Energiebeheer

Energiebeheer van pc's (personal computers) en monitoren heeft de potentie om aanzienlijke hoeveelheden elektriciteit te besparen en milieuvoordelen op te leveren.
Om energiezuinig te zijn, schakelt u uw beeldscherm uit of stelt u uw pc in op de slaapstand na een periode van inactiviteit van de gebruiker.

1. Klik met de rechtermuisknop op [Start] en selecteer [Energieopties] in de lijst.

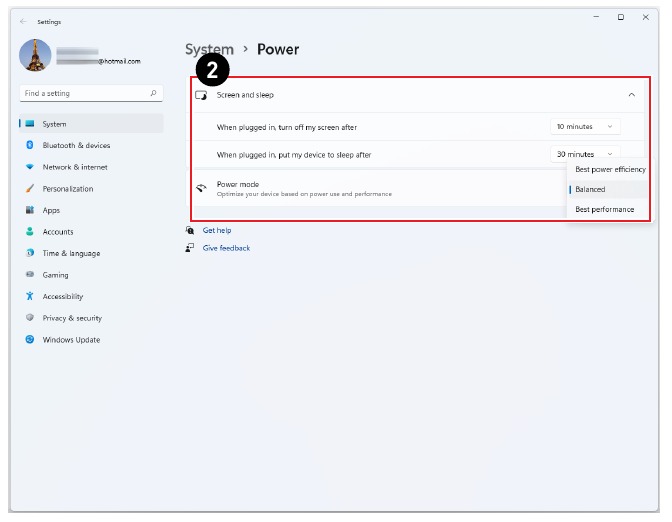

2. Pas de instellingen [Scherm en slaapstand] aan en selecteer een energiemodus in de lijst.

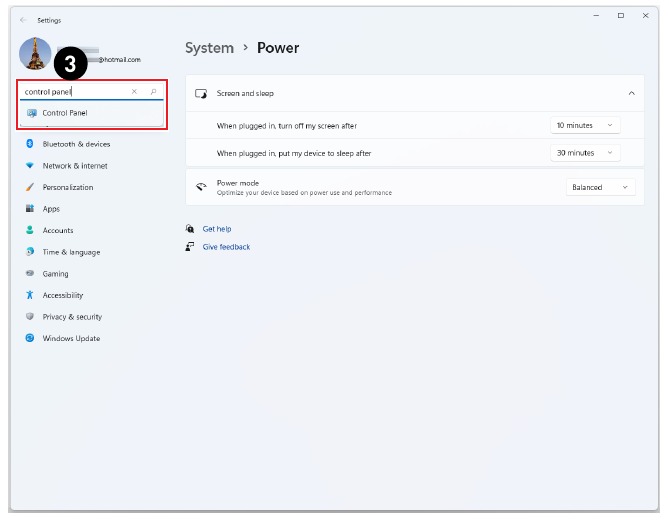

3. Om een energiebeheerschema te kiezen of aan te passen, typt u control panel in het zoekvak en selecteert u [Configuratiescherm].

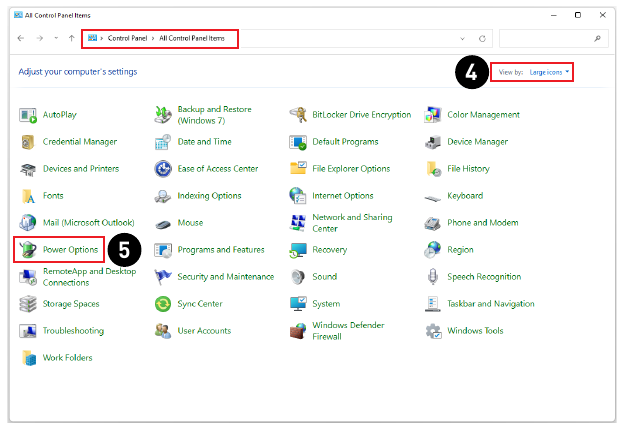

4. Open het venster [Alle Configuratieschermonderdelen]. Selecteer [Grote pictogrammen] onder het vervolgkeuzemenu [Weergeven op].

5. Selecteer [Energieopties] om door te gaan.

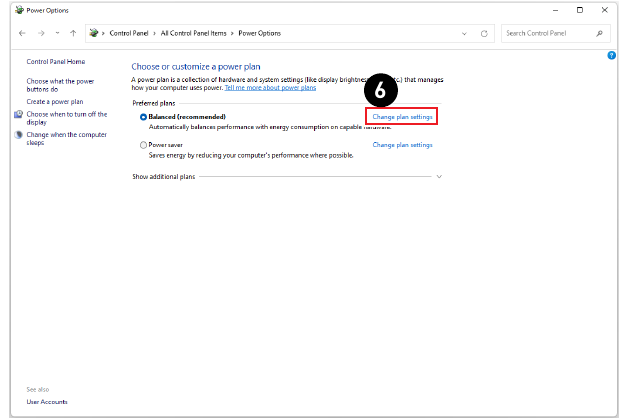

6. Selecteer een energiebeheerschema en verfijn de instellingen door te klikken op [Schema-instellingen wijzigen].

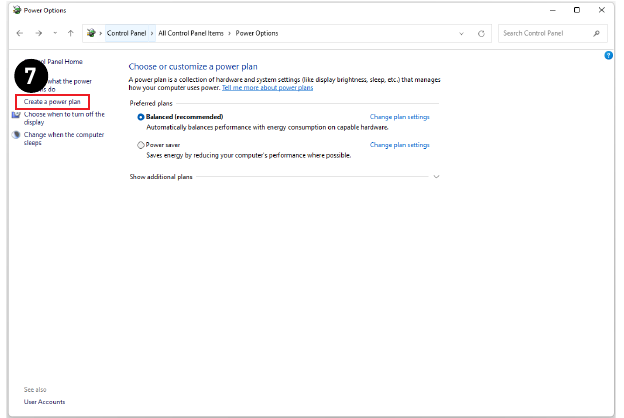

7. Om uw eigen energiebeheerschema te maken, selecteert u (Een energiebeheerschema maken).

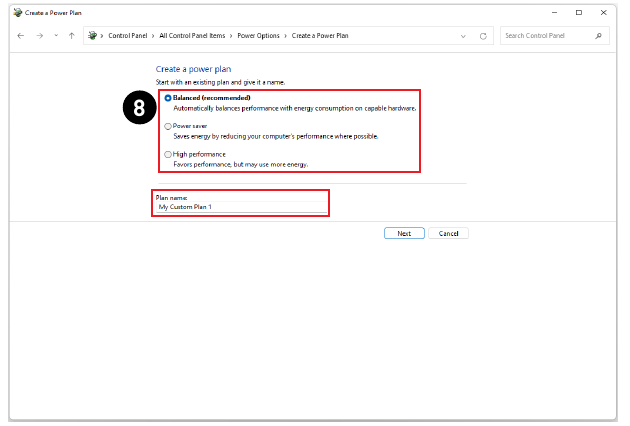

8. Selecteer een bestaand schema en geef het een nieuwe naam.

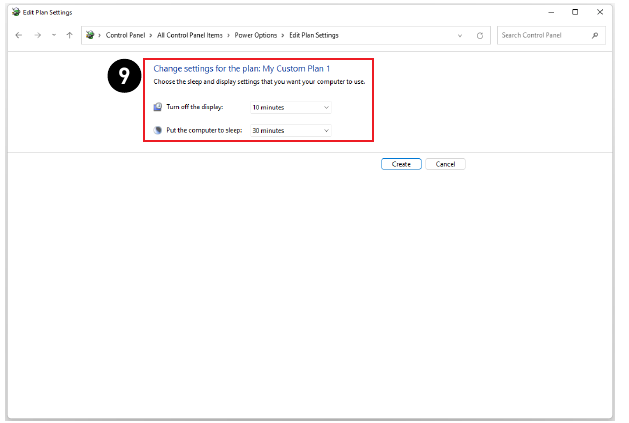

9. Pas de instellingen voor uw nieuwe energiebeheerschema aan.

10. Het menu [Afsluiten of afmelden] biedt ook energiebesparende opties voor snel en eenvoudig beheer van het stroomverbruik van uw systeem.


Energiebesparing
De energiebeheerfunctie stelt de computer in staat om een energiezuinige of "Slaapstand" te activeren na een periode van inactiviteit van de gebruiker. Om te profiteren van deze potentiële energiebesparingen, is de energiebeheerfunctie vooraf ingesteld om zich op de volgende manieren te gedragen wanneer het systeem op netstroom werkt:

• Schakel het beeldscherm uit na 10 minuten
• Start de slaapstand na 30 minuten

Het systeem activeren
De computer moet in staat zijn om uit de energiebesparende modus te komen als reactie op een commando van een van de volgende:

• de aan/uit-knop,
• het netwerk (Wake On LAN),
• de muis,
• het toetsenbord.

Tips voor energiebesparing:

• Schakel de monitor uit door op de aan/uit-knop van de monitor te drukken na een periode van inactiviteit van de gebruiker.
• Stem de instellingen in Energieopties onder Windows OS af om het energiebeheer van uw pc te optimaliseren.
• Installeer energiebesparende software om het energieverbruik van uw pc te beheren.
• Koppel altijd het netsnoer los of schakel de wandcontactdoos uit als uw pc gedurende een bepaalde tijd niet wordt gebruikt om een nul-energieverbruik te bereiken.

Netwerkverbindingen

Wi-Fi

1. Klik met de rechtermuisknop op [Start] en selecteer [Netwerkverbindingen] in de lijst.

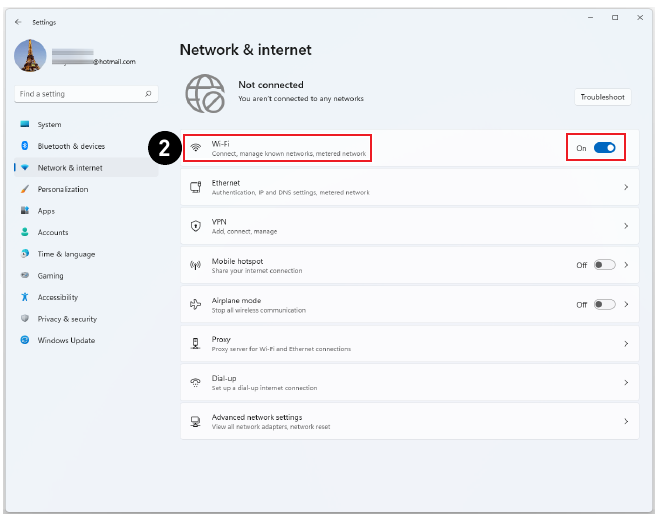

2. Selecteer en schakel [Wi-Fi] in.

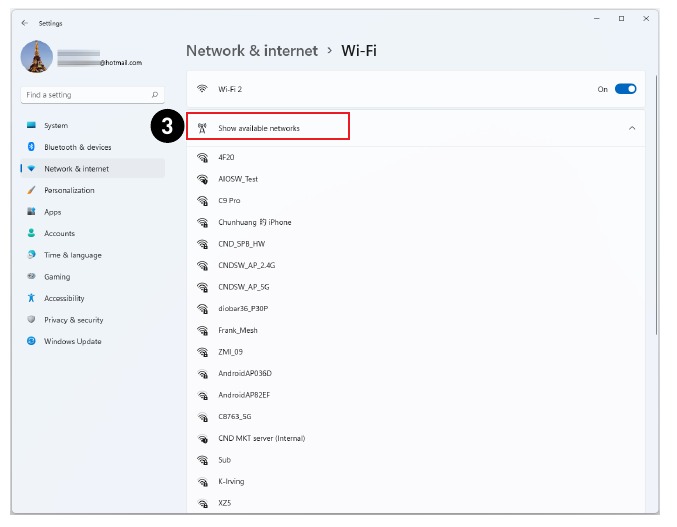

3. Selecteer [Beschikbare netwerken weergeven]. Er verschijnt een lijst met beschikbare draadloze netwerken. Kies een verbinding uit de lijst.

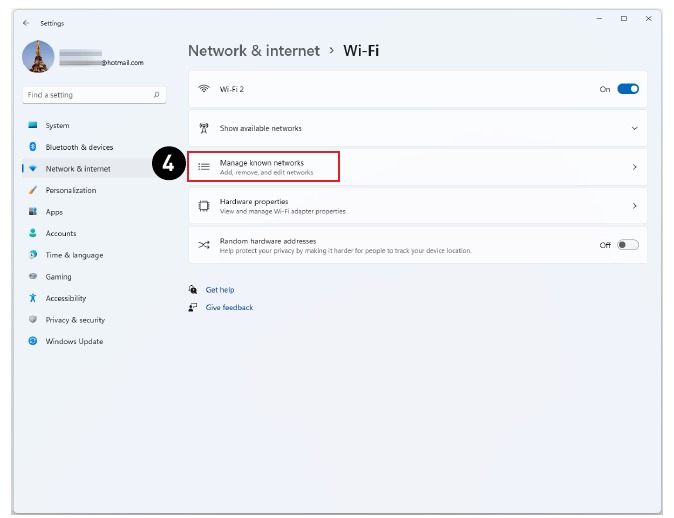

4. Om een nieuwe verbinding tot stand te brengen, selecteert u [Bekende netwerken beheren].

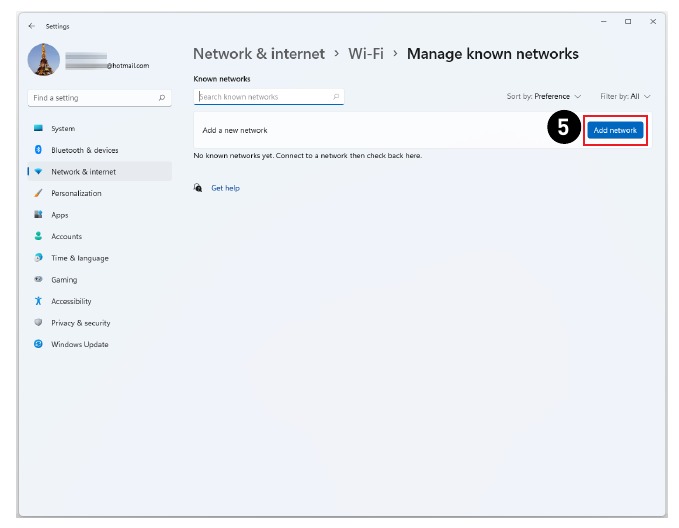

5. Selecteer [Netwerk toevoegen].

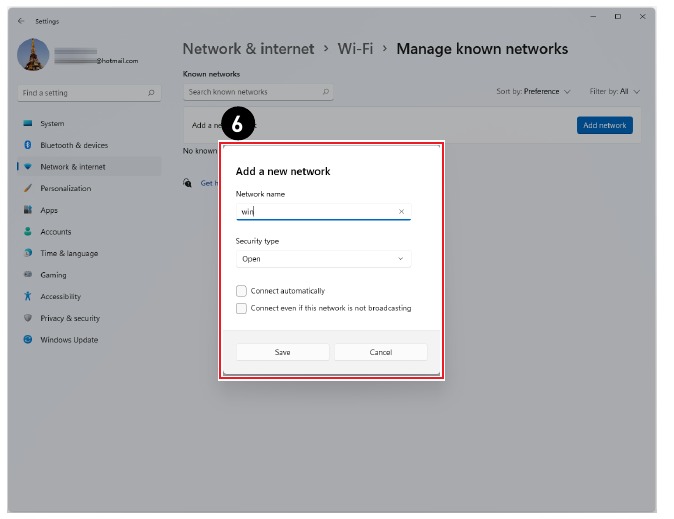

6. Voer de informatie in voor het draadloze netwerk dat u wilt toevoegen en klik op [Opslaan] om een nieuwe verbinding tot stand te brengen.


Ethernet

1. Klik met de rechtermuisknop op [Start] en selecteer [Netwerkverbindingen] in de lijst.

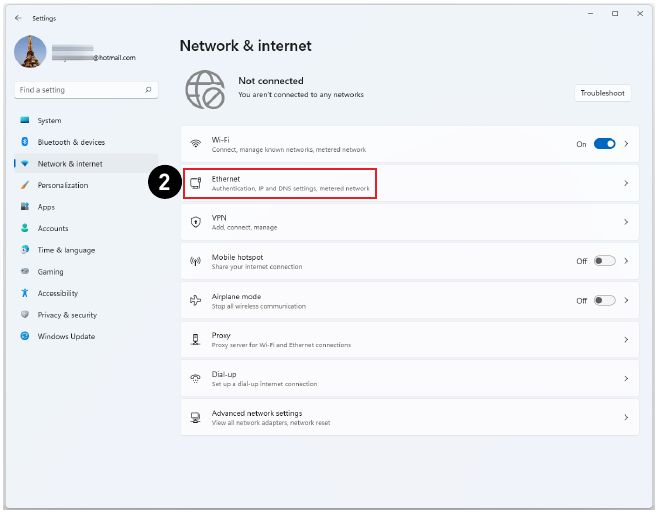

2. Selecteer [Ethernet].

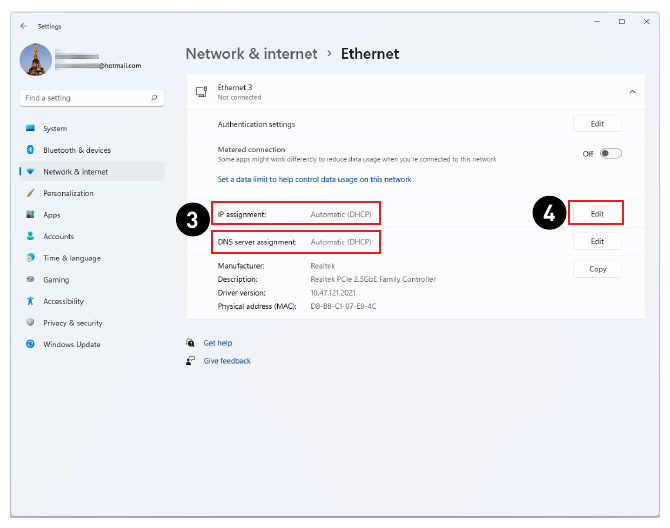

3. De [IP-toewijzing] en [DNS-servertoewijzing] zijn automatisch ingesteld als [Automatisch (DHCP)].

4. Voor een statische IP-verbinding klikt u op [Bewerken] van [IP-toewijzing].

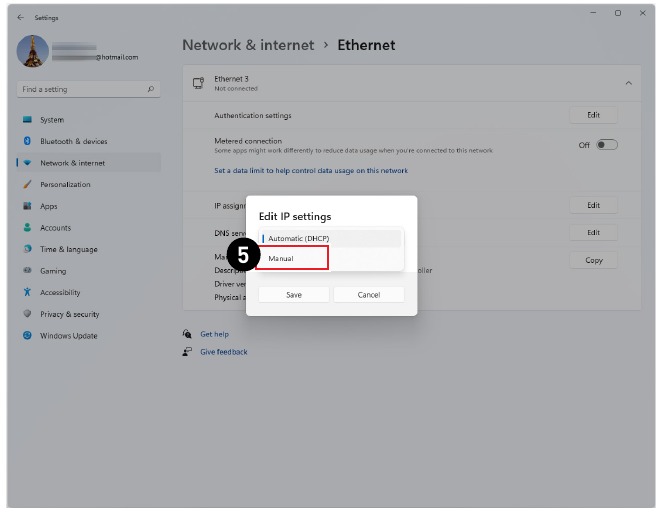

5. Selecteer [Handmatig].

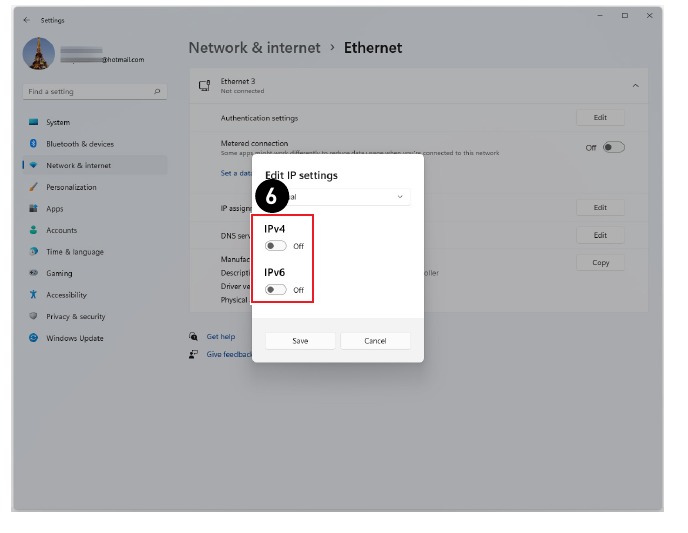

6. Schakel de [IPv4] of [IPv6] in.

7. Typ de informatie van uw internetprovider en klik op [Opslaan] om een statische IP-verbinding tot stand te brengen.


Inbellen

1. Klik met de rechtermuisknop op [Start] en selecteer [Netwerkverbindingen] in de lijst.

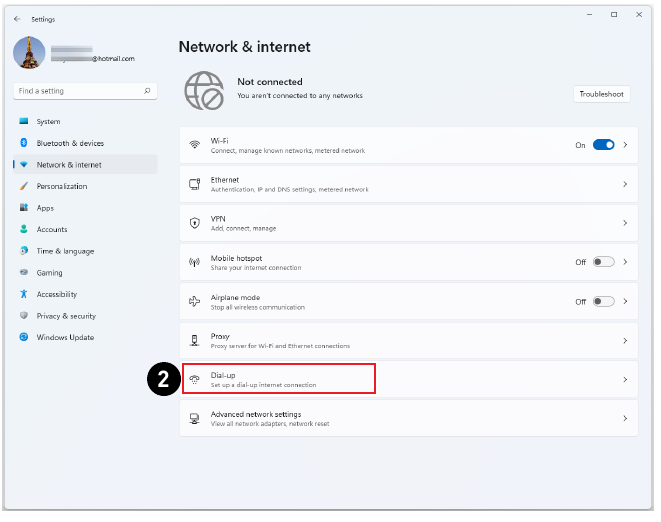

2. Selecteer [Inbellen].

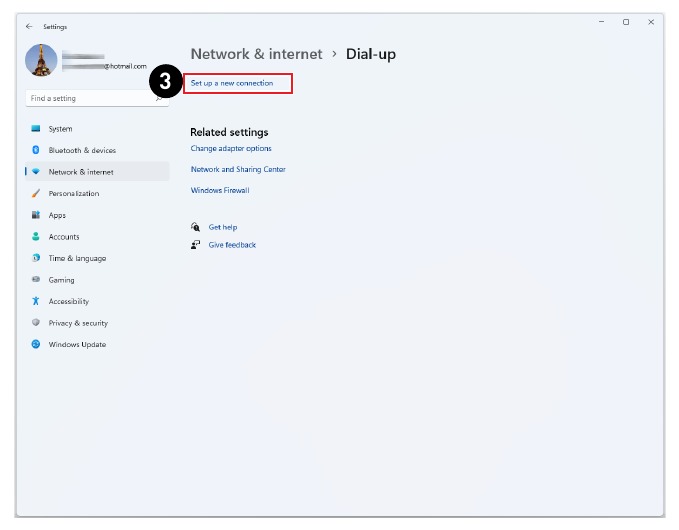

3. Selecteer [Een nieuwe verbinding instellen].

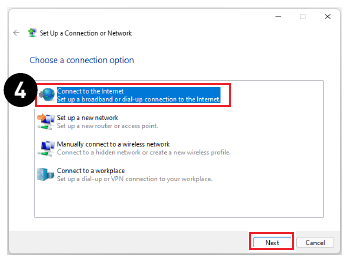

4. Kies [Verbinding maken met internet] en klik op [Volgende].

5. Selecteer [Breedband (PPPoE)] om verbinding te maken via DSL of kabel waarvoor een gebruikersnaam en wachtwoord vereist zijn.

6. Typ de informatie van uw internetprovider (ISP) en klik op [Verbinding maken] om uw LAN-verbinding tot stand te brengen.


Systeemherstel

De doelen voor het gebruik van de systeemherstelfunctie kunnen zijn:

• Het systeem terugzetten naar de oorspronkelijke status van de standaardinstellingen van de originele fabrikant.
• Wanneer er enkele fouten zijn opgetreden in het gebruikte besturingssysteem.
• Wanneer het besturingssysteem is aangetast door een virus en niet normaal kan werken.
• Wanneer u het besturingssysteem met andere ingebouwde talen wilt installeren.

Maak voordat u de systeemherstelfunctie gebruikt een back-up van de belangrijke gegevens die op uw systeemstation zijn opgeslagen op andere opslagapparaten.
Als de volgende oplossing uw systeem niet kan herstellen, neem dan contact op met de geautoriseerde lokale distributeur of het servicecentrum voor verdere hulp.

Deze pc opnieuw instellen

1. Klik met de rechtermuisknop op [Start] en selecteer [Instellingen] in de lijst.

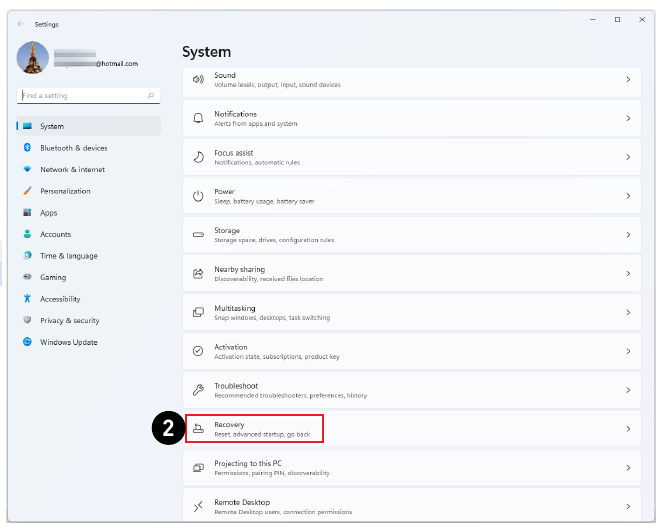

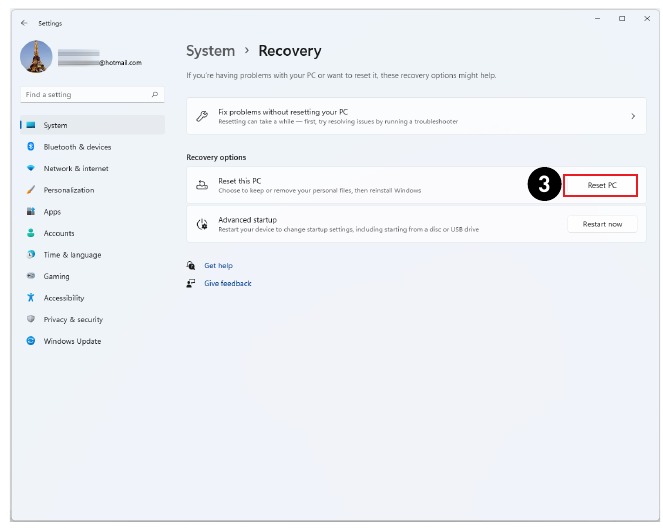

2. Selecteer [Herstel] onder [Systeem].

3. Klik op [Pc opnieuw instellen] om het systeemherstel te starten.

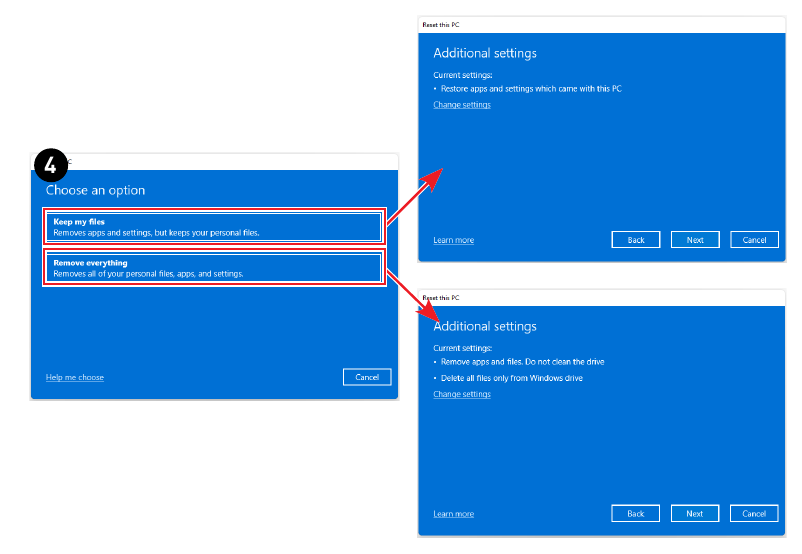

4. Het scherm [Kies een optie] verschijnt. Kies tussen [Mijn bestanden behouden] en [Alles verwijderen] en volg de instructies op het scherm om uw systeemherstel te voltooien.


F3 Hotkey Herstel (Optioneel)

Voorzorgsmaatregelen bij het gebruik van de systeemherstelfunctie

1. Als uw harde schijf en systeem onherstelbare problemen ondervinden, gebruik dan eerst het F3 Hotkey-herstel vanaf de harde schijf om de systeemherstelfunctie uit te voeren.
2. Maak, voordat u de systeemherstelfunctie gebruikt, een back-up van de belangrijke gegevens die op uw systeemstation zijn opgeslagen op andere opslagapparaten.

Het systeem herstellen met de F3 Hotkey
Volg de onderstaande instructies om verder te gaan:

1. Start de pc opnieuw op.
2. Druk direct op de F3-sneltoets op het toetsenbord wanneer de MSI-begroeting op het scherm verschijnt.
3. Selecteer in het scherm [Choose an option] (Kies een optie) [Troubleshoot] (Probleemoplossing).
4. Selecteer in het scherm [Troubleshoot] (Probleemoplossing) [Restore MSI factory settings] (MSI-fabrieksinstellingen herstellen) om het systeem terug te zetten naar de standaardinstellingen.
5. Selecteer in het scherm [RECOVERY SYSTEM] (HERSTELSYSTEEM) [System Partition Recovery] (Systeempartitieherstel).
6. Volg de instructies op het scherm om verder te gaan en de herstelfunctie te voltooien.

Veiligheidsinstructies

• Lees de veiligheidsinstructies zorgvuldig en grondig door.
• Alle voorzorgsmaatregelen en waarschuwingen op het apparaat of in de gebruikershandleiding moeten in acht worden genomen.
• Laat onderhoud uitsluitend uitvoeren door gekwalificeerd personeel.

Stroomvoorziening

• Zorg ervoor dat de voedingsspanning binnen het veilige bereik ligt en correct is aangepast aan de waarde van 100~240V voordat u het apparaat op het stopcontact aansluit.
• Als het netsnoer een 3-pins stekker heeft, schakel dan de beschermende aardpen van de stekker niet uit. Het apparaat moet worden aangesloten op een geaard stopcontact.
• Bevestig dat het stroomverdelingssysteem op de installatielocatie de stroomonderbreker met een nominale waarde van 120/240V, 20A (maximum) moet leveren.
• Haal altijd de stekker uit het stopcontact voordat u een extra kaart of module op het apparaat installeert.
• Koppel altijd het netsnoer los of schakel het stopcontact uit als het apparaat gedurende een bepaalde tijd niet wordt gebruikt, om een nulenergieverbruik te bereiken.
• Plaats het netsnoer zo dat mensen er niet snel op zullen stappen. Plaats niets op het netsnoer.
• Als dit apparaat wordt geleverd met een adapter, gebruik dan alleen de door MSI geleverde AC-adapter die is goedgekeurd voor gebruik met dit apparaat.

Batterij
Neem speciale voorzorgsmaatregelen als dit apparaat met een batterij wordt geleverd.

• Explosiegevaar als de batterij onjuist wordt vervangen. Vervang deze alleen door hetzelfde of een gelijkwaardig type dat door de fabrikant wordt aanbevolen.
• Vermijd het weggooien van een batterij in vuur of een hete oven, of het mechanisch pletten of snijden van een batterij, wat kan leiden tot een explosie.
• Vermijd het achterlaten van een batterij in een omgeving met een extreem hoge temperatuur of een extreem lage luchtdruk, wat kan leiden tot een explosie of het lekken van ontvlambare vloeistof of gas.
• Slik geen batterij in. Als de knoopcelbatterij wordt ingeslikt, kan dit ernstige inwendige brandwonden veroorzaken en tot de dood leiden. Houd nieuwe en gebruikte batterijen uit de buurt van kinderen.

Technische ondersteuning
Als er een probleem met uw systeem optreedt en er geen oplossing kan worden gevonden in de gebruikershandleiding, neem dan contact op met uw verkooppunt of lokale distributeur. U kunt ook de volgende hulpbronnen proberen voor verdere begeleiding. Bezoek de MSI-website voor technische handleidingen, BIOS-updates, stuurprogramma-updates en andere informatie via https://www.msi.com/support/

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
