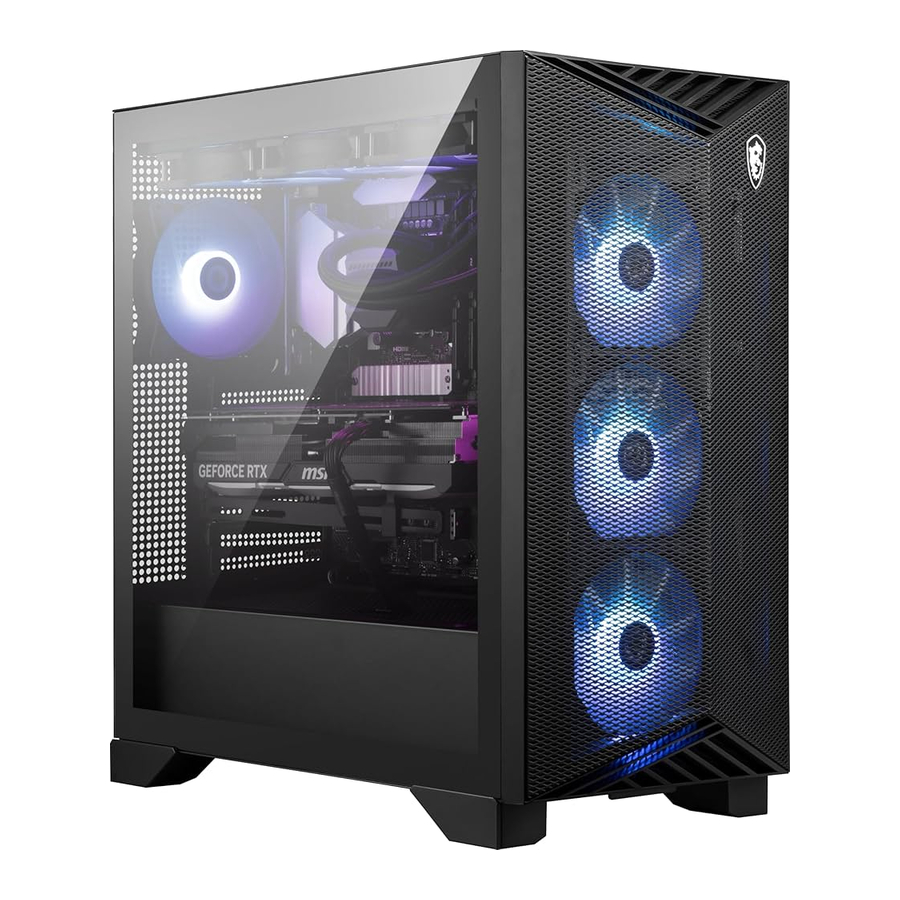

MSI Aegis R2 Series Handleiding

Inleiding

Als u verdere vragen heeft over uw nieuwe computer, aarzel dan niet om contact met ons op te nemen via de online klantenservice site https://us.msi.com/support of door contact op te nemen met onze klantenservice op 1-626-271-1004, maandag tot en met vrijdag van 9:00 uur tot 18:00 uur Pacific Standard Time.
U kunt ook contact opnemen met de technische ondersteuning door te bellen naar 1-888-447-6564, maandag tot en met vrijdag 24 uur per dag geopend! Weekend en feestdagen gesloten) . We zullen zo snel mogelijk antwoorden.

Stap 1
VERWIJDER HET ZIJPANEEL VAN GEHARD GLAS
Draai de captive schroef aan de achterkant van het paneel los en trek voorzichtig aan het glazen paneel met behulp van de uitsparing bij de schroef. Zodra het glazen paneel op een kier staat, til je het paneel op en verwijder je het. Plaats het paneel op een veilige plaats.

Stap 2
VERWIJDER DE SCHUIMVERPAKKING
Trek de schuimverpakking voorzichtig uit het systeem. Het zou er gemakkelijk uit moeten komen zonder dat er kracht hoeft te worden uitgeoefend.

Stap 3
INSPECTEER UW PC
Zorg ervoor dat alle componenten en kabels stevig vastzitten . Nu kunt u het zijpaneel van gehard glas terugplaatsen en vastzetten met duimschroeven.

Stap 4
SLUIT UW MONITOR AAN
Sluit uw monitor aan op Display-port of HDMI™-poorten op de GRAFISCHE KAART. Vermijd het gebruik van videopoorten die zich hoger op het moederbord bevinden, bij de USB-poorten .

Stap 5

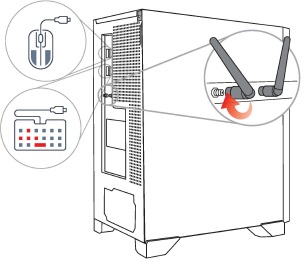

SLUIT WIFI-ANTENNES, TOETSENBORD & MUIS AAN
Schroef de Wi-Fi-antennes op de gouden contactpunten aan de achterkant van de behuizing. Steek de muis en het toetsenbord in een van de USB-poorten .

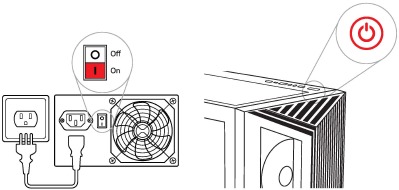

Stap 6
SCHAKEL UW DESKTOP IN
Steek de stroomkabel in de stroomkabelaansluiting en steek het andere uiteinde van de stroomkabel in een stopcontact. Schakel de voeding in door het ·r-symbool op de schakelaar ingedrukt te houden . Druk op de aan/uit-knop.

Snel aan de slag

Deze sectie Snel aan de slag bevat demonstratiediagrammen over het installeren van uw computer. Sommige installaties bieden ook videodemonstraties. Link naar de URL om deze te bekijken met de webbrowser op uw telefoon of tablet. U kunt zelfs naar de URL linken door de QR-code te scannen.

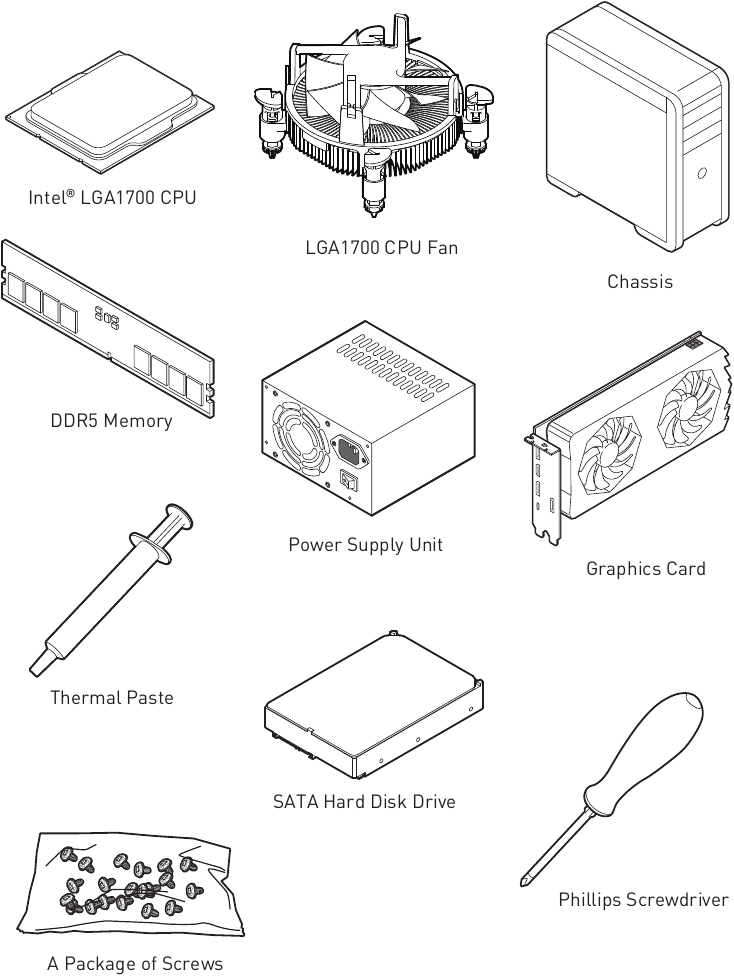

Gereedschap en componenten voorbereiden

Veiligheidsinformatie

• De componenten in dit pakket zijn gevoelig voor schade door elektrostatische ontlading (ESD). Houd u aan de volgende instructies om een succesvolle computermontage te garanderen.
• Zorg ervoor dat alle componenten goed zijn aangesloten. Losse verbindingen kunnen ertoe leiden dat de computer een component niet herkent of niet opstart.
• Houd het moederbord aan de randen vast om gevoelige componenten niet aan te raken.
• Het wordt aanbevolen om een elektrostatische ontladingspolsband (ESD) te dragen bij het hanteren van het moederbord om elektrostatische schade te voorkomen. Als er geen ESD-polsband beschikbaar is, ontlaadt u uzelf van statische elektriciteit door een ander metalen voorwerp aan te raken voordat u het moederbord hanteert.
• Bewaar het moederbord in een elektrostatische afschermingscontainer of op een antistatische pad wanneer het moederbord niet is geïnstalleerd.
• Voordat u de computer inschakelt, moet u ervoor zorgen dat er geen losse schroeven of metalen componenten op het moederbord of ergens in de computerbehuizing zitten.
• Start de computer niet op voordat de installatie is voltooid. Dit kan leiden tot permanente schade aan de componenten en tot letsel bij de gebruiker.
• Als u hulp nodig heeft tijdens een installatiestap, raadpleeg dan een gecertificeerde computertechnicus.
• Schakel altijd de voeding uit en trek de stekker uit het stopcontact voordat u een computercomponent installeert of verwijdert.
• Bewaar deze gebruikershandleiding voor toekomstig gebruik.
• Houd dit moederbord uit de buurt van vocht.
• Zorg ervoor dat uw stopcontact dezelfde spanning levert als aangegeven op de PSU, voordat u de PSU op het stopcontact aansluit.
• Plaats het netsnoer zo dat mensen er niet op kunnen stappen. Plaats niets over het netsnoer.
• Alle voorzorgsmaatregelen en waarschuwingen op het moederbord moeten in acht worden genomen.
• Als een van de volgende situaties zich voordoet, laat het moederbord dan controleren door servicepersoneel:
  • Er is vloeistof in de computer binnengedrongen.
  • Het moederbord is blootgesteld aan vocht.
  • Het moederbord werkt niet goed of u kunt het niet aan de praat krijgen volgens de gebruikershandleiding.
  • Het moederbord is gevallen en beschadigd.
  • Het moederbord vertoont duidelijke tekenen van breuk.
• Laat dit moederbord niet achter in een omgeving boven 60 °C (140 °F), dit kan het moederbord beschadigen.

Melding kastafstandhouder

Om schade aan het moederbord te voorkomen, is het verboden om onnodige montageafstandhouders tussen de moederbordcircuits en de computerbehuizing te plaatsen. De Case standoff keep out zone-borden worden gemarkeerd op de achterkant van het moederbord (zoals hieronder weergegeven) om de gebruiker te waarschuwen.

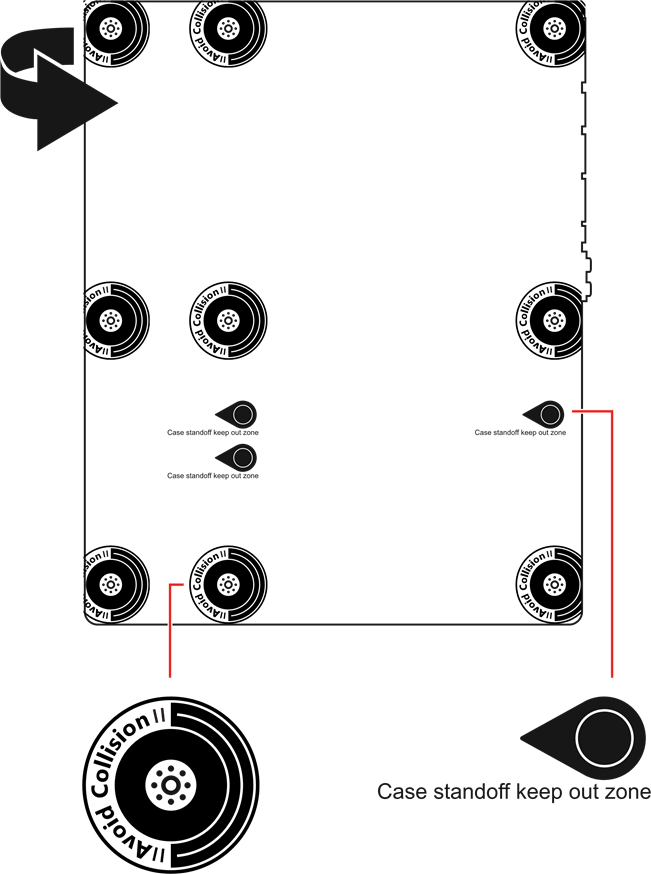

Melding botsing vermijden

Beschermende verf is rond elk schroefgat gedrukt om te voorkomen dat onderdelen bekrast raken.

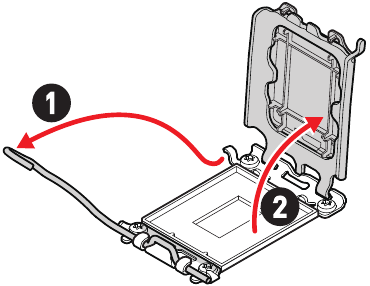

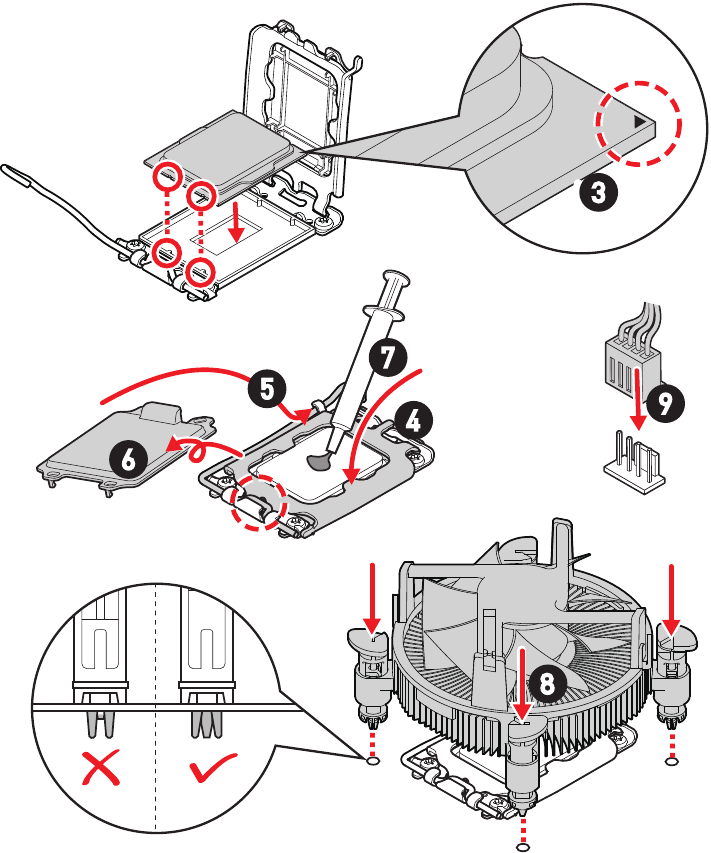

Een processor installeren

https://youtu.be/KMf9oIDsGes

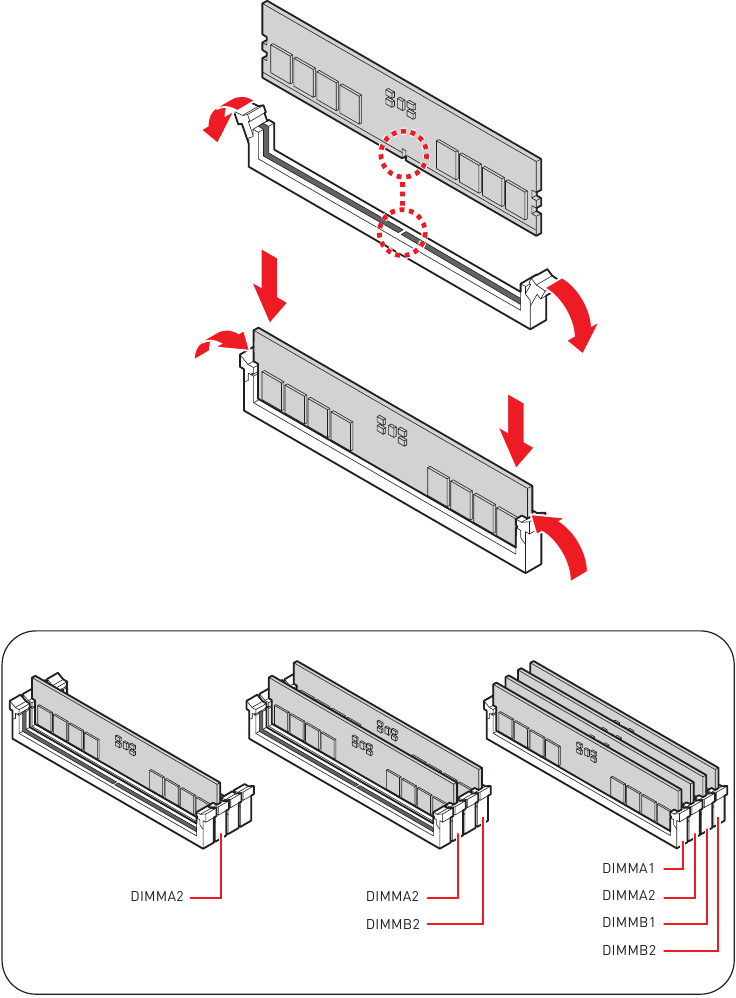

DDR5-geheugen installeren

https://youtu.be/XiNmkDNZcZk

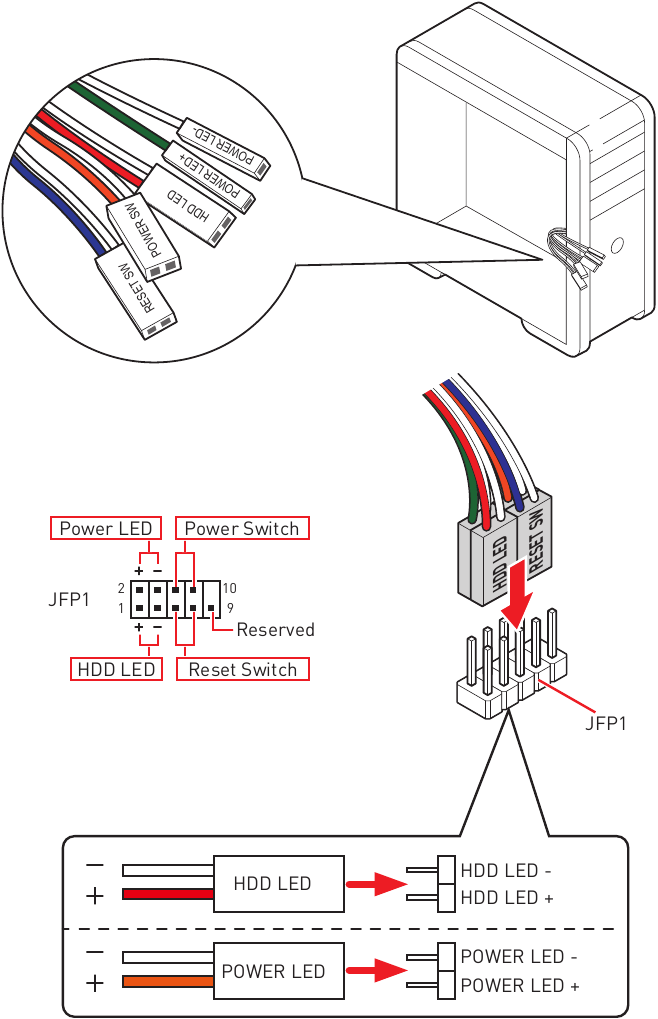

De header van het voorpaneel aansluiten

http://youtu.be/DPELIdVNZUI

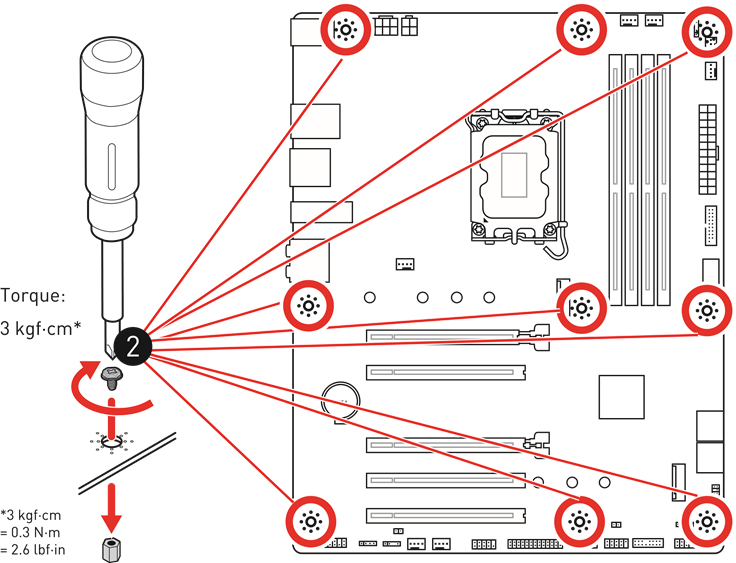

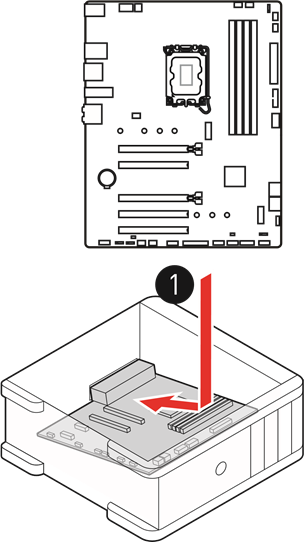

Het moederbord installeren

https://youtu.be/wWI6Qt51Wnc

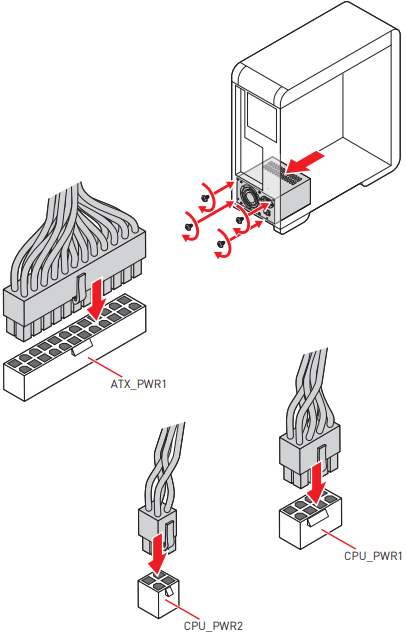

De stroomconnectoren aansluiten

http://youtu.be/gkDYyR_83I4

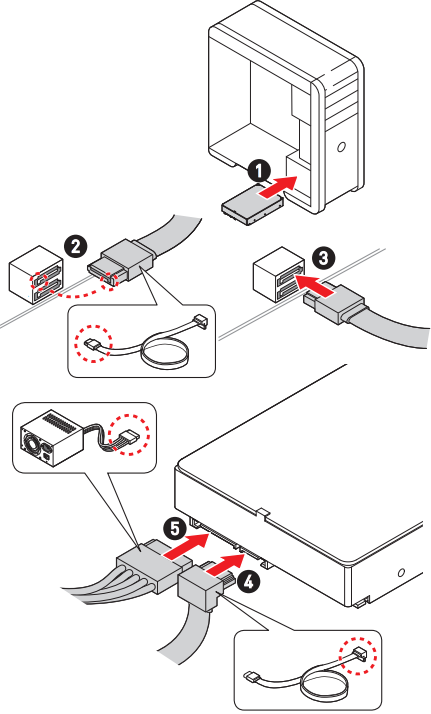

SATA-stations installeren

http://youtu.be/RZsMpqxythc

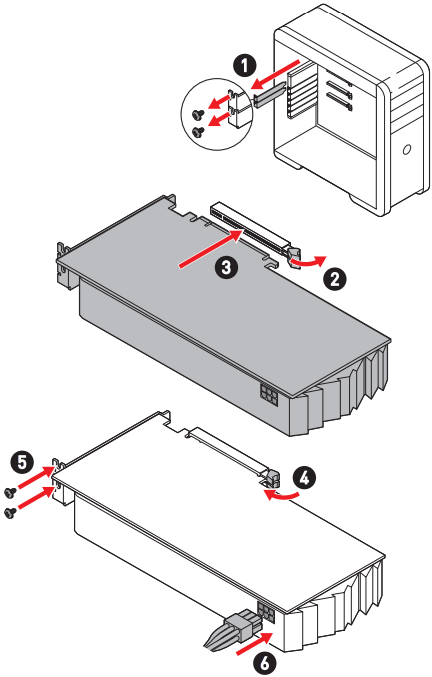

Een grafische kaart installeren

http://youtu.be/mG0GZpr9w_A

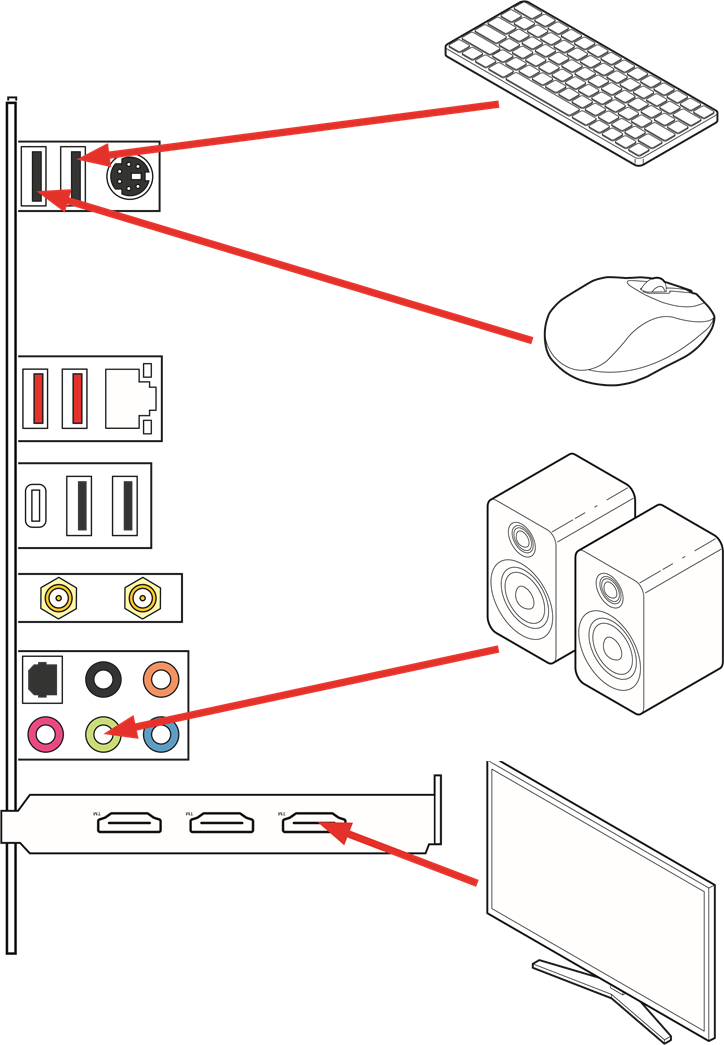

Randapparatuur aansluiten

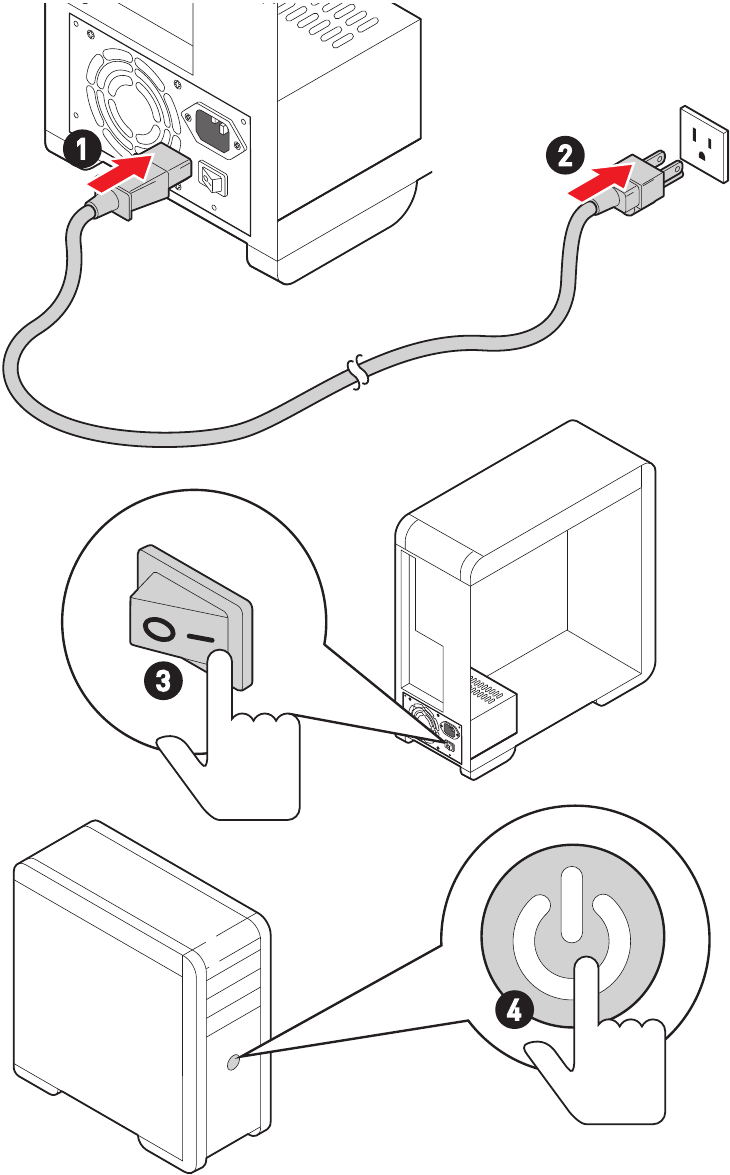

Inschakelen

Specificaties

CPU	Ondersteunt 12e/13e generatie Intel® Core™-processors, Pentium® Gold- en Celeron®-processors* Processoraansluiting LGA1700 * Ga naar www.msi.com voor de nieuwste ondersteuningsstatus naarmate er nieuwe processors worden uitgebracht.
Chipset	Intel® B760-chipset
Geheugen	4x DDR5-geheugenslots, ondersteunen tot 192 GB* - Ondersteunt 1R 5600 MHz (door JEDEC & POR) - Max. overklokfrequentie: 1DPC 1R Max. snelheid tot 6800+ MHz 1DPC 2R Max. snelheid tot 6600+ MHz 2DPC 1R Max. snelheid tot 6000+ MHz 2DPC 2R Max. snelheid tot 5600+ MHz Ondersteunt Intel® XMP 3.0 OC Ondersteunt Dual-Controller Dual-Channel-modus Ondersteunt niet-ECC, ongebufferd geheugen * Raadpleeg www.msi.com voor meer informatie over compatibel geheugen.
Uitbreidingsslots	5x PCIe x16-slots PCI_E1-slot (van CPU) Ondersteunt tot PCIe 4.0 x16 PCI_E2-slot (van B760-chipset) Ondersteunt tot PCIe 3.0 x1 PCI_E3-slot (van B760-chipset) Ondersteunt PCIe 4.0 x4 PCI_E4-slot (van B760-chipset) Ondersteunt PCIe 3.0 x1 PCI_E5-slot (van B760-chipset) Ondersteunt PCIe 3.0 x1
SATA-poorten	4x SATA 6Gb/s-poorten (van B760-chipset)* * SATA8 is niet beschikbaar bij het installeren van een M.2 SATA SSD in de M2_2-slot.
M.2 SSD-slots	2x M.2-slots (Key M) M2_1-slot (van CPU) Ondersteunt tot PCIe 4.0 x4 Ondersteunt 2242/2260/2280/22110-opslagapparaten M2_2-slot (van B760-chipset) Ondersteunt tot PCIe 4.0 x4 Ondersteunt SATA 6Gb/s Ondersteunt 2242/2260/2280-opslagapparaten
RAID	Ondersteunt RAID 0, RAID 1, RAID 5 en RAID 10 voor SATA-opslagapparaten
Audio	Realtek® ALC897-codec 7.1-kanaals High Definition Audio Ondersteunt S/PDIF-uitgang
LAN	1x Realtek® 8125BG 2.5Gbps LAN-controller
Wi-Fi & Bluetooth®	Intel® Wireless-AC 9462 Ondersteunt 802.11 a/b/g/n/ac, MU-MIMO Rx, 2,4 GHz/5 GHz tot 433 Mbps Ondersteunt Bluetooth® 2.1, 2.1+EDR, 3.0, 4.0, 5
Stroomaansluitingen	1x 24-pins ATX-hoofdstroomaansluiting 1x 8-pins +12V-stroomaansluiting 1x 4-pins ATX 12V-stroomaansluiting
Interne USB-aansluitingen	1x USB 3.2 Gen 1 5Gbps Type-C-connector op het voorpaneel (van B760-chipset) 1x USB 3.2 Gen 1 5Gbps-connector (van B760-chipset) Ondersteunt extra 2 USB 3.2 Gen 1 5Gbps-poorten 2x USB 2.0-connectoren (van Hub-GL850G) Ondersteunt extra 4 USB 2.0-poorten
Ventilatoraansluitingen	1x 4-pins CPU-ventilatoraansluiting 1x 4-pins waterpomp-ventilatoraansluiting 5x 4-pins systeemventilatoraansluitingen
Systeemaansluitingen	1x audio-aansluiting op het voorpaneel 2x systeempaneelaansluitingen 1x aansluiting voor chassisindringing 1x TPM-module-aansluiting - 1x parallelle poort-aansluiting 1x seriële poort-aansluiting 1x TBT-connector (ondersteunt RTD3)
Jumpers	1x Clear CMOS-jumper
LED-functies	4x EZ Debug-led 1x 4-pins RGB-led-aansluiting 2x 3-pins A-RAINBOW V2 (ARGB Gen2) led-aansluitingen
Aansluitingen achterpaneel	1x PS/2-poort 4x USB 2.0 Type-A-poorten (van B760-chipset) 1x 2.5G LAN (RJ45)-aansluiting 2x USB 3.2 Gen 2 10Gbps Type-A-poorten (van B760-chipset) 1x USB 3.2 Gen 2 10Gbps Type-C-poort (van B760-chipset) 2x Wi-Fi-antenne-aansluitingen 5x audio-aansluitingen 1x optische S/PDIF OUT-connector
I/O-controller	NUVOTON NCT6687-controllerchip
Hardwaremonitor	Detectie van CPU-/systeem-/chipsettemperatuur Detectie van CPU-/systeem-/pompventilatorsnelheid Regeling van CPU-/systeem-/pompventilatorsnelheid
Form Factor	ATX-formfactor 9,6 inch x 12 inch (244 mm x 304 mm)
BIOS-functies	1x 256 Mb flash UEFI AMI BIOS ACPI 6.4, SMBIOS 3.5 Meerdere talen
Software	Drivers MSI Center Intel Extreme Tuning Utility MSI App Player (BlueStacks) CPU-Z MSI GAMING Norton 360 Deluxe AIDA64 Extreme - MSI Edition

Speciale functies

MSI Center

• Mystic light
• Ambient Link
• Froze AI Cooling
• Gebruikersscenario
• True Color
• Live Update
• Hardwaremonitoring
• Super Charger
• Apparaten versnellen
• Smart Image Finder
• MSI Companion
• Systeemdiagnose
• Smart Fan Control

Thermische functies

• Volledig aluminium ontwerp
• Ventilatoraansluitingen (CPU + PUMP + SYSTEM)

Prestaties

• Core Boost
• VRM-voedingsontwerp (VCPU / VGT / AUX)
• Dubbele CPU-voeding
• Geheugenboost
• Lightning Gen 4 PCI-E / M.2-slot
• USB Type-C aan de voorkant
• 2oz koperen verdikte PCB

DIY-vriendelijk

• PCI-E Steel Armor
• EZ DEBUG LED
• EZ LED Control

Audio

• Audio Boost

RGB

• Mystic Light Extension (RGB)
• Mystic Light Extension (A-RAINBOW V2)
• Ambient Link

BIOS

• Click BIOS 5

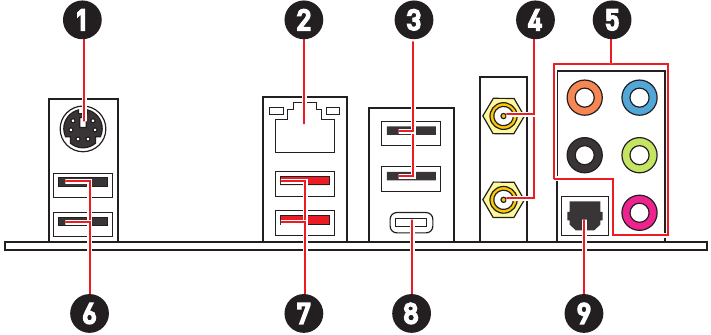

Aansluitingen achterpaneel

Item	Description
1	PS/2-toetsenbord-/muispoort
2	2.5 Gbps LAN (RJ45)-poort
3	USB 2.0 Type-A-poorten (van B760-chipset)
4	Wi-Fi-antenneconnectoren
5	Audio-aansluitingen
6	USB 2.0 Type-A-poorten (van B760-chipset)
7	USB 3.2 Gen 2 10Gbps Type-A-poorten (van B760-chipset)
8	USB 3.2 Gen 2 10Gbps Type-C-poort (van B760-chipset)
9	Optische S/PDIF-uitgangsconnector

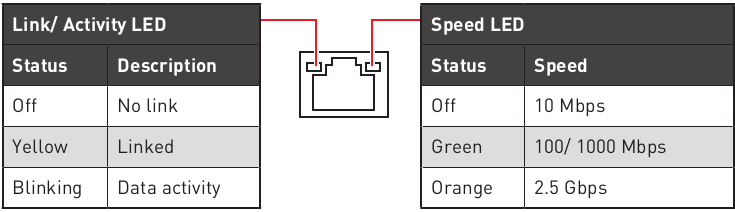

LED-statustabel LAN-poort

Audio-aansluitingen

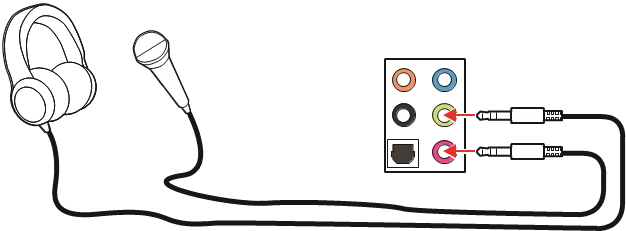

Audio-aansluitingen op hoofdtelefoon en microfoonschema

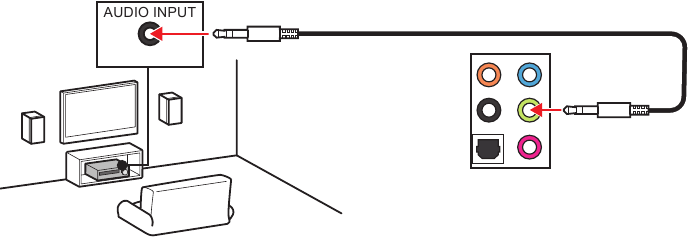

Audio-aansluitingen op stereospeakerschema

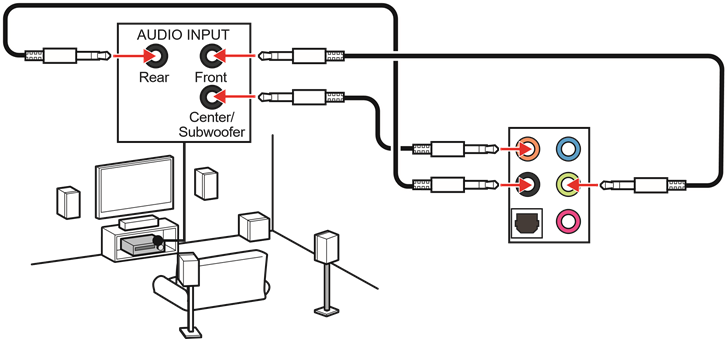

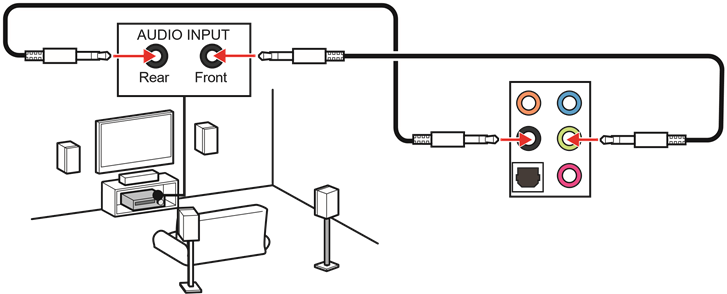

Audio-aansluitingen op 4-kanaals speakerschema

Audio-aansluitingen op 5.1-kanaals speakerschema

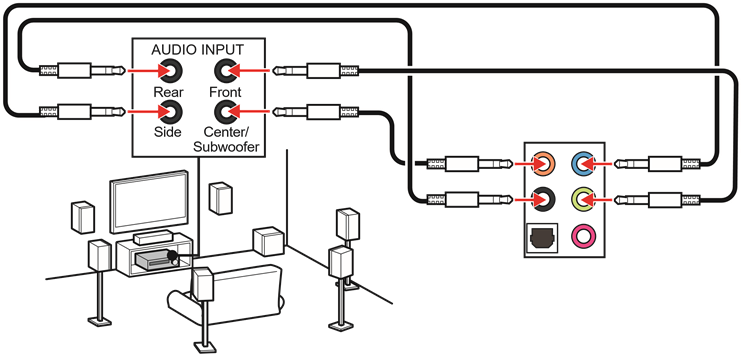

Audio-aansluitingen op 7.1-kanaals speakerschema

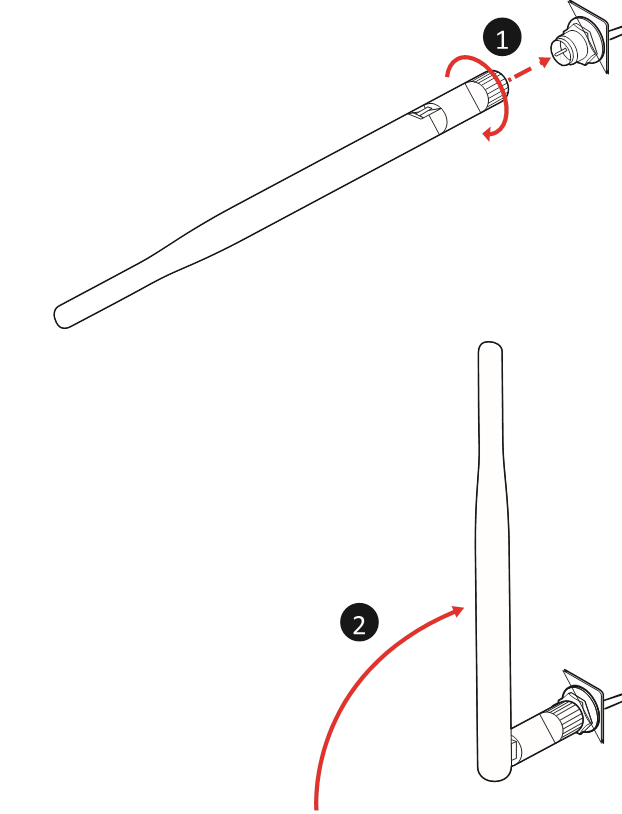

Antennes installeren

1. Schroef de antennes stevig vast aan de antenneconnectoren zoals hieronder weergegeven.
2. Oriënteer de antennes.

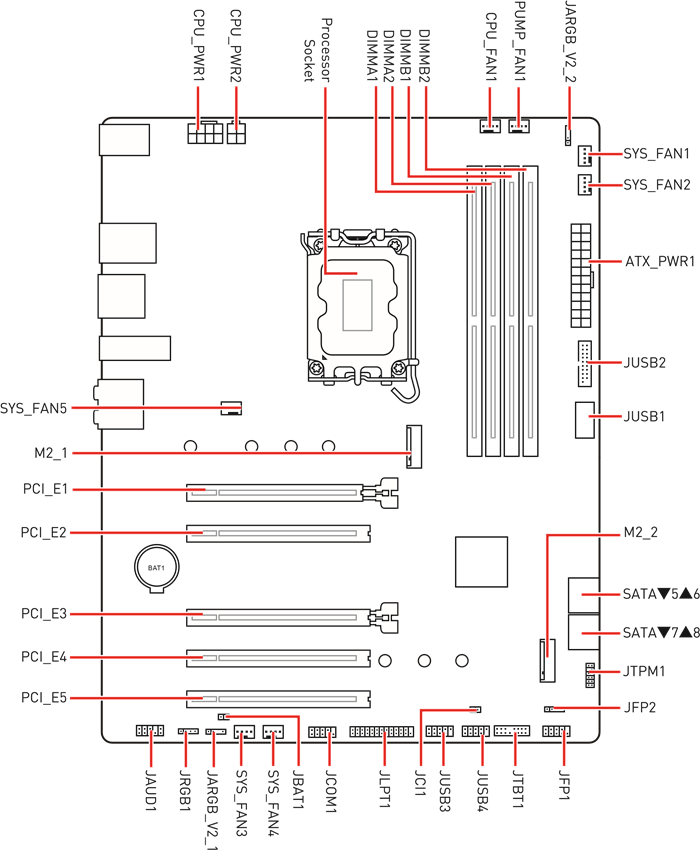

Overzicht van componenten

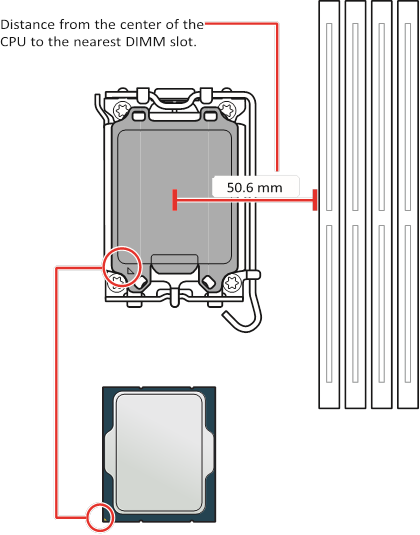

CPU-socket

Introductie tot de LGA1700 CPU
Het oppervlak van de LGA1700 CPU heeft vier inkepingen en een gouden driehoek om te helpen bij het correct uitlijnen van de CPU voor plaatsing op het moederbord. De gouden driehoek is de Pin 1-indicator.

• Haal altijd de stekker uit het stopcontact voordat u de CPU installeert of verwijdert.
• Bewaar de CPU-beschermkap na installatie van de processor. MSI behandelt alleen aanvragen voor Return Merchandise Authorization (RMA) als het moederbord wordt geleverd met de beschermkap op de CPU-socket.
• Vergeet niet om altijd een CPU-koeler te installeren bij het installeren van een CPU. Een CPU-koeler is nodig om oververhitting te voorkomen en de stabiliteit van het systeem te behouden.
• Controleer of de CPU-koeler een goede afdichting met de CPU heeft gevormd voordat u uw systeem opstart.
• Oververhitting kan de CPU en het moederbord ernstig beschadigen. Zorg er altijd voor dat de koelventilatoren goed werken om de CPU te beschermen tegen oververhitting. Zorg ervoor dat u een gelijkmatige laag koelpasta (of thermische tape) aanbrengt tussen de CPU en de koeler om de warmteafvoer te verbeteren.
• Wanneer de CPU niet is geïnstalleerd, bescherm de CPU-socketpinnen altijd door de socket af te dekken met de plastic kap.
• Als u een afzonderlijke CPU en koeler/koeler hebt gekocht, raadpleeg dan de documentatie in de koeler/koeler-verpakking voor meer informatie over de installatie.
• Dit moederbord is ontworpen om overklokken te ondersteunen. Voordat u probeert te overklokken, moet u ervoor zorgen dat alle andere systeemcomponenten bestand zijn tegen overklokken. Elke poging om buiten de productspecificaties te werken wordt niet aanbevolen. MSI® garandeert geen schade of risico's veroorzaakt door onvoldoende werking buiten de productspecificaties.

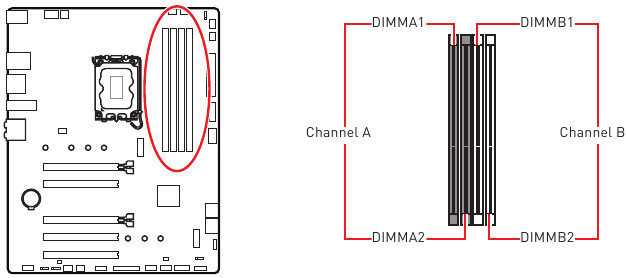

DIMM-sleuven

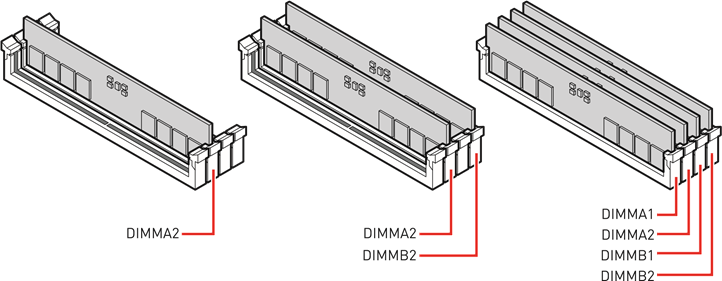

Aanbeveling voor installatie van geheugenmodules

• Plaats geheugenmodules altijd eerst in de DIMMA2-sleuf.
• Om de stabiliteit van het systeem voor de Dual channel-modus te garanderen, moeten geheugenmodules van hetzelfde type, aantal en dezelfde dichtheid zijn.
• Sommige geheugenmodules werken mogelijk op een lagere frequentie dan de aangegeven waarde bij het overklokken, omdat de geheugenfrequentie afhankelijk is van de Serial Presence Detect (SPD). Ga naar BIOS en zoek de DRAM Frequency om de geheugenfrequentie in te stellen als u het geheugen op de aangegeven of een hogere frequentie wilt laten werken.
• Het wordt aanbevolen om een efficiënter geheugenkoelsysteem te gebruiken voor volledige DIMM's-installatie of overklokken.
• De stabiliteit en compatibiliteit van de geïnstalleerde geheugenmodule is afhankelijk van de geïnstalleerde CPU en apparaten bij het overklokken.
• Raadpleeg www.msi.com voor meer informatie over compatibel geheugen.

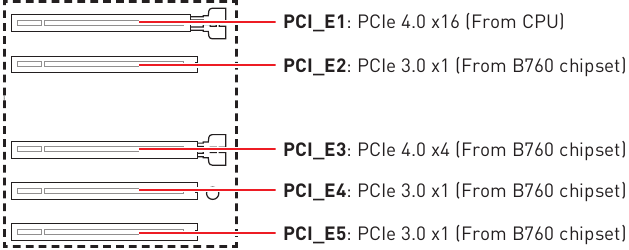

PCI_E1~5: PCIe-uitbreidingssleuven

• Als u een grote en zware grafische kaart installeert, moet u een hulpmiddel zoals MSI Graphics Card Bolster gebruiken om het gewicht te ondersteunen om vervorming van de sleuf te voorkomen.
• Voor de installatie van een enkele PCIe x16-uitbreidingskaart met optimale prestaties wordt aanbevolen om de PCI_E1-sleuf te gebruiken.
• Wanneer u uitbreidingskaarten toevoegt of verwijdert, schakelt u altijd de voeding uit en haalt u de stekker van het netsnoer uit het stopcontact. Lees de documentatie van de uitbreidingskaart om te controleren op eventuele noodzakelijke extra hardware- of softwarewijzigingen.

M2_1~2: M.2-sleuven (Key M)

• Intel® RST ondersteunt alleen PCIe M.2 SSD met UEFI ROM.
• Als uw M.2 SSD een eigen koellichaam heeft, verwijder dan de M.2-rubberkubus in de M.2-sleuf voordat u de M.2 SSD installeert. Installeer het koellichaam dat bij uw moederbord is geleverd niet opnieuw.

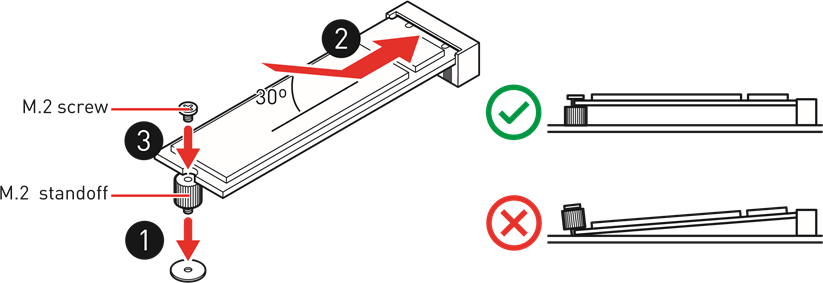

M.2-module in M.2-sleuf installeren

1. Installeer de meegeleverde M.2-afstandhouder in de M.2-sleuf op basis van uw SSD-lengte.
2. Plaats uw M.2 SSD in een hoek van 30 graden in de M.2-sleuf.
3. Zet de M.2 SSD vast met de meegeleverde M.2-schroef.

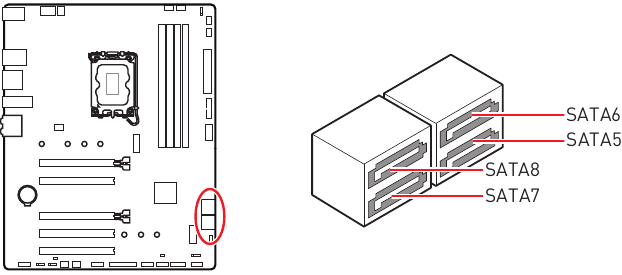

SATA5~8: SATA 6Gb/s-connectoren

Deze connectoren zijn SATA 6Gb/s-interfacepoorten. Elke connector kan op één SATA-apparaat worden aangesloten.

• Vouw de SATA-kabel niet in een hoek van 90 graden. Anders kan gegevensverlies optreden tijdens de overdracht.
• SATA-kabels hebben identieke stekkers aan beide zijden van de kabel. Het wordt echter aanbevolen om de platte connector op het moederbord aan te sluiten om ruimte te besparen.

JAUD1: Front-audio-connector

Met deze connector kunt u audio-aansluitingen op het voorpaneel aansluiten.

Pin	Signaalnaam	Pin	Signaalnaam
1	MIC L	2	Aarde
3	MIC R	4	NC
5	Koptelefoon R	6	MIC-detectie
7	SENSE_SEND	8	Geen pin
9	Koptelefoon L	10	Koptelefoondetectie

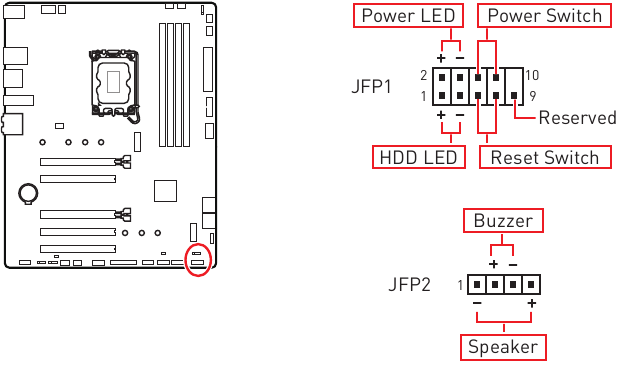

JFP1, JFP2: Connectoren voor het voorpaneel

De JFP1-connector regelt het inschakelen, het opnieuw instellen en de LED's op uw pc-behuizing/chassis. Met de headers voor de aan/uit-schakelaar/reset-schakelaar kunt u de aan/uit-knop/reset-knop aansluiten. De Power LED-header maakt verbinding met het LED-lampje op de pc-behuizing en de HDD LED-header geeft de activiteit van de harde schijf aan. De JFP2-connector is voor zoemer en luidspreker. Raadpleeg de volgende afbeeldingen hieronder om de kabels van de pc-behuizing op de juiste pinnen aan te sluiten.

Houd er rekening mee dat de Power LED en HDD LED een positieve en negatieve verbinding hebben, u moet de kabel verbinden met de bijbehorende positieve en negatieve poort op het moederbord. Anders werken LED's niet correct.

JCOM1: Seriële poortconnector

Met deze connector kunt u de optionele seriële poort met beugel aansluiten.

Pin	Signaalnaam	Pin	Signaalnaam
1	DCD	2	SIN
3	SOUT	4	DTR
5	Aarde	6	DSR
7	RTS	8	CTS
9	RI	10	Geen pin

CPU_PWR1~2, ATX_PWR1: Voedingsconnectoren

Deze connectoren stellen u in staat om een ATX-voeding aan te sluiten.

CPU_PWR1

Pin	Signaalnaam	Pin	Signaalnaam
1	Aarde	2	Aarde
3	Aarde	4	Aarde
5	+12V	6	+12V
7	+12V	8	+12V

CPU_PWR2

Pin	Signaalnaam	Pin	Signaalnaam
1	Aarde	2	Aarde
3	+12V	4	+12V

ATX_PWR1

Pin	Signaalnaam	Pin	Signaalnaam
1	+3.3V	2	+3.3V
3	Aarde	4	+5V
5	Aarde	6	+5V
7	Aarde	8	PWR OK
9	5VSB	10	+12V
11	+12V	12	+3.3V
13	+3.3V	14	-12V
15	Aarde	16	PS-ON#
17	Aarde	18	Aarde
19	Aarde	20	Res
21	+5V	22	+5V
23	+5V	24	Aarde

Zorg ervoor dat alle stroomkabels stevig zijn aangesloten op een geschikte ATX-voeding om een stabiele werking van het moederbord te garanderen.

JCI1: Connector voor indringing in de behuizing

Met deze connector kunt u de kabel van de schakelaar voor indringing in de behuizing aansluiten.

De detector voor indringing in de behuizing gebruiken

1. Sluit de JCI1-connector aan op de schakelaar/sensor voor indringing in de behuizing op de behuizing.
2. Sluit de behuizing.
3. Ga naar BIOS > SETTINGS > Security > Chassis Intrusion Configuration.
4. Stel Chassis Intrusion in op Enabled (Ingeschakeld).
5. Druk op F10 om op te slaan en af te sluiten en druk vervolgens op de Enter-toets om Yes (Ja) te selecteren.
6. Zodra de behuizing weer wordt geopend, wordt er een waarschuwingsbericht op het scherm weergegeven wanneer de computer wordt ingeschakeld.

De waarschuwing voor indringing in de behuizing resetten

1. Ga naar BIOS > SETTINGS > Security > Chassis Intrusion Configuration.
2. Stel Chassis Intrusion in op Reset (Resetten).
3. Druk op F10 om op te slaan en af te sluiten en druk vervolgens op de Enter-toets om Yes (Ja) te selecteren.

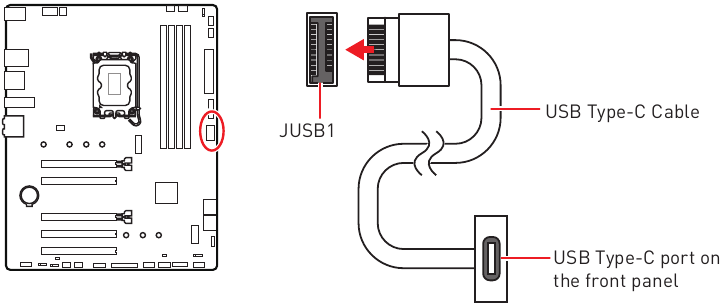

JUSB1: USB 3.2 Gen 1 Type-C-connector voor het voorpaneel

Met deze connector kunt u de USB 3.2 Gen 1 5Gbps Type-C-connector op het voorpaneel aansluiten. De connectoren hebben een foolproof ontwerp. Wanneer u de kabel aansluit, zorg er dan voor dat u deze met de juiste oriëntatie aansluit.

JUSB2: USB 3.2 Gen 1-connectoren

Met deze connector kunt u USB 3.2 Gen 1 5Gbps-poorten op het voorpaneel aansluiten.

Pin	Signaalnaam	Pin	Signaalnaam
1	Stroom	2	USB3_RX_DN
3	USB3_RX_DP	4	Aarde
5	USB3_TX_C_DN	6	USB3_TX_C_DP
7	Aarde	8	USB2.0-
9	USB2.0+	10	Aarde
11	USB2.0+	12	USB2.0-
13	Aarde	14	USB3_TX_C_DP
15	USB3_TX_C_DN	16	Aarde
17	USB3_RX_DP	18	USB3_RX_DN
19	Stroom	20	Geen pin

Let op dat de stroom- en aardepennen correct moeten worden aangesloten om mogelijke schade te voorkomen.

JUSB3~4: USB 2.0-connectoren

Met deze connectoren kunt u USB 2.0-poorten op het voorpaneel aansluiten.

Pin	Signaalnaam	Pin	Signaalnaam
1	VCC	2	VCC
3	USB0-	4	USB1-
5	USB0+	6	USB1+
7	Aarde	8	Aarde
9	Geen pin	10	NC

• Let op: de VCC- en aardepennen moeten correct worden aangesloten om mogelijke schade te voorkomen.
• Om uw iPad, iPhone en iPod op te laden via USB-poorten, installeert u het MSI Center-hulpprogramma.

JTPM1: TPM-moduleconnector

Deze connector is voor TPM (Trusted Platform Module). Raadpleeg de handleiding van het TPM-beveiligingsplatform voor meer details en gebruik.

Pin	Signaalnaam	Pin	Signaalnaam
1	SPI-voeding	2	SPI-chipselect
3	Master In Slave Out (SPI-gegevens)	4	Master Out Slave In (SPI-gegevens)
5	Gereserveerd	6	SPI-klok
7	Aarde	8	SPI-reset
9	Gereserveerd	10	Geen pin
11	Gereserveerd	12	Interrupt Request

JLPT1: Parallelle poortconnector

Met deze connector kunt u de optionele parallelle poort met beugel aansluiten.

Pin	Signaalnaam	Pin	Signaalnaam
1	RSTB#	2	AFD#
3	PRND0	4	ERR#
5	PRND1	6	PINIT#
7	PRND2	8	LPT_SLIN#
9	PRND3	10	Ground
11	PRND4	12	Ground
13	PRND5	14	Ground
15	PRND6	16	Ground
17	PRND7	18	Ground
19	ACK#	20	Ground
21	BUSY	22	Ground
23	PE	24	Ground
25	SLCT	26	No Pin

JTBT1: Thunderbolt Add-on Card Connector

Met deze connector kunt u de add-on Thunderbolt I/O-kaart aansluiten.

Pin	Signaalnaam	Pin	Signaalnaam
1	TBT_FORCE_PWR	2	TBT_S0IX_ENTRY_REQ
3	TBT_CIO_PLUG_ EVENT#	4	TBT_S0IX_ENTRY_ACK
5	SLP_S3#_TBT	6	TBT_PSON_ OVERRIDE_N
7	SLP_S5#_TBT	8	No Pin
9	Ground	10	SMBCLK_VSB
11	DG_PEWAKE#	12	SMBDATA_VSB
13	TBT_RTD3_PWR_EN	14	Ground
15	TBT_CARD_DET_R#	16	PD_IRQ#

CPU_FAN1, PUMP_FAN1, SYS_FAN1~5: Ventilatorconnectoren

Ventilatorconnectoren kunnen worden geclassificeerd als PWM-modus (Pulse Width Modulation) of DC-modus. PWM-modus ventilatorconnectoren leveren een constante 12V-output en passen de ventilatorsnelheid aan met een snelheidsregelsignaal. DC-modus ventilatorconnectoren regelen de ventilatorsnelheid door de spanning te wijzigen.

U kunt ventilatoren bedienen in het paneel BIOS> HARDWARE MONITOR. Hiermee kunt u DC of PWM instellen voor uw ventilatortype. Controleer de Smart Fan Mode (Slimme ventilatormodus), de ventilatorsnelheid verandert afhankelijk van de CPU- of systeemtemperatuur. Schakel de Smart Fan Mode (Slimme ventilatormodus) uit, de ventilator draait op maximale snelheid.

Zorg ervoor dat de ventilatoren goed werken na het overschakelen van de PWM/DC-modus.

Pin-definitie PWM-modus

Pin	Signaalnaam	Pin	Signaalnaam
1	Ground	2	+12V
3	Sense	4	Speed Control Signal

Pin-definitie DC-modus

Pin	Signaalnaam	Pin	Signaalnaam
1	Ground	2	Voltage Control
3	Sense	4	NC

Ventilatorconnector specificaties

Connector	Standaard ventilatormodus	Max. stroom	Max. vermogen
CPU_FAN1	PWM-modus	2A	24W
PUMP_FAN1	PWM-modus	3A	36W
SYS_FAN1~5	DC-modus	1A	12W

JBAT1: CMOS wissen (BIOS resetten) Jumper

Er is CMOS-geheugen aan boord dat extern wordt gevoed door een batterij op het moederbord om systeemconfiguratiegegevens op te slaan. Als u de systeemconfiguratie wilt wissen, stelt u de jumpers in om het CMOS-geheugen te wissen.

BIOS terugzetten naar de standaardwaarden

1. Schakel de computer uit en trek de stekker uit het stopcontact.
2. Gebruik een jumperkap om JBAT1 ongeveer 5-10 seconden te kortsluiten.
3. Verwijder de jumperkap van JBAT1.
4. Steek de stekker in het stopcontact en schakel de computer in.

JRGB1: RGB LED-connector

Met de JRGB-connector kunt u de 5050 RGB LED-strips 12V aansluiten.

Pin	Signaalnaam	Pin	Signaalnaam
1	+12V	2	G
3	R	4	B

RGB LED-stripaansluiting

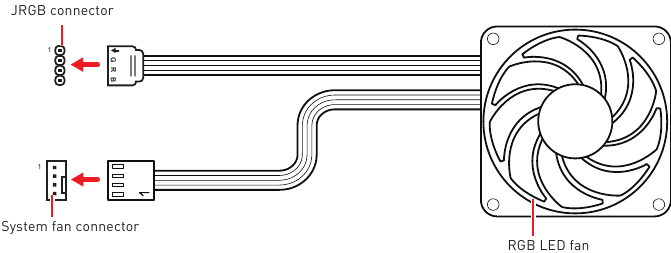

RGB LED-ventilatoraansluiting

• De JRGB-connector ondersteunt tot 2 meter continue 5050 RGB LED-strips (12V/G/R/B) met een maximaal vermogen van 3A (12V).
• Schakel altijd de voeding uit en trek de stekker uit het stopcontact voordat u de RGB LED-strip installeert of verwijdert.
• Gebruik de software van MSI om de uitgebreide LED-strip te bedienen.

JARGB_V2_1~2: A-RAINBOW V2 (ARGB Gen2) LED-aansluitingen

Met de JARGB_V2-aansluitingen kunt u de ARGB Gen2- en ARGB-gebaseerde LED-strips aansluiten. De JARGB_V2-aansluiting ondersteunt maximaal 240 individueel adresseerbare RGB-LED's met een maximaal nominaal vermogen van 3 A (5 V).

Pin	Signaalnaam	Pin	Signaalnaam
1	+5V	2	Data
3	Geen pin	4	Aarde

Aansluiting adresseerbare RGB-LED-strip

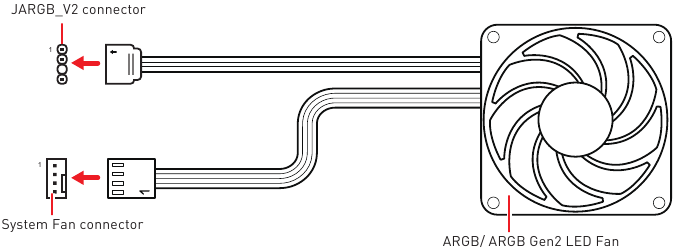

Aansluiting adresseerbare RGB-LED-ventilator

Sluit niet het verkeerde type LED-strips aan. De JRGB-aansluiting en de JARGB_V2-aansluiting leveren verschillende spanningen, en het aansluiten van de ARGB 5V LED-strip op de JRGB-aansluiting zal schade aan de LED-strip veroorzaken.

• We raden ten zeerste aan om LED-strips met dezelfde specificatie te installeren om de beste effecten te bereiken.
• Schakel altijd de voeding uit en trek de stekker uit het stopcontact voordat u de adresseerbare RGB-LED-strip installeert of verwijdert.
• Gebruik de software van MSI om de uitgebreide LED-strip te bedienen.

EZ Debug LED

Deze LED's geven de debug-status van het moederbord aan.

CPU - geeft aan dat de CPU niet wordt gedetecteerd of dat er een storing is.
DRAM - geeft aan dat DRAM niet wordt gedetecteerd of dat er een storing is.
VGA - geeft aan dat GPU niet wordt gedetecteerd of dat er een storing is.
BOOT - geeft aan dat het opstartapparaat niet wordt gedetecteerd of dat er een storing is.

Stuurprogramma's installeren met MSI Driver Utility Installer

• Sommige nieuwe netwerkchips worden niet standaard ondersteund door Windows 10/ Windows 11. Het wordt aanbevolen om het LAN-stuurprogramma te installeren voordat u stuurprogramma's installeert met MSI Driver Utility Installer. Raadpleeg www.msi.com om het LAN-stuurprogramma voor uw moederbord te installeren.
• MSI Driver Utility Installer verschijnt maar één keer. Als u het tijdens het proces annuleert of sluit, raadpleegt u het hoofdstuk Live Update van de MSI Center-handleiding om de stuurprogramma's te installeren. U kunt ook naar www.msi.com gaan om uw moederbord te zoeken en de stuurprogramma's te downloaden.
• MSI Driver Utility Installer moet via internet worden geïnstalleerd.

1. Start uw computer op in Windows 10/ Windows 11.
2. Selecteer Start > Instellingen > Windows Update en selecteer vervolgens Controleren voor updates.
3. MSI Driver Utility Installer verschijnt automatisch.

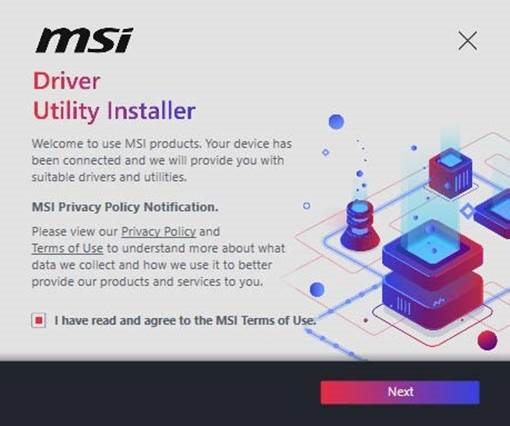

4. Schakel het selectievakje Ik heb de MSI-gebruiksvoorwaarden gelezen en ga ermee akkoord in en klik vervolgens op Next (Volgende).

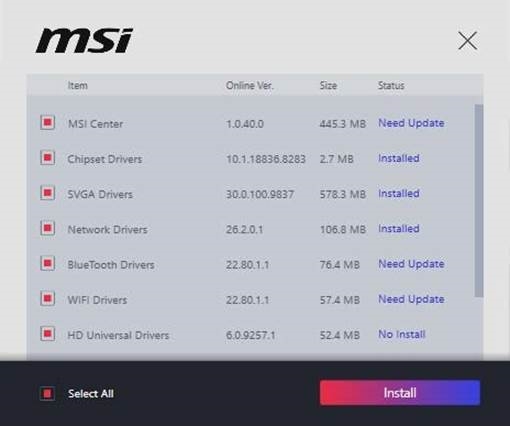

5. Vink het selectievakje Select All (Alles selecteren) in de linkerbenedenhoek aan en klik op Install (Installeren) om MSI Center en stuurprogramma's te installeren. De installatievoortgang wordt onderaan weergegeven.

6. Zodra de voortgang is voltooid, klikt u op Finish (Voltooien).

MSI Center

MSI Center is een applicatie waarmee u eenvoudig game-instellingen kunt optimaliseren en contentcreatiesoftware soepel kunt gebruiken. Hiermee kunt u ook LED-lichteffecten op pc's en andere MSI-producten bedienen en synchroniseren. Met MSI Center kunt u ideale modi aanpassen, de systeemprestaties bewaken en de ventilatorsnelheid aanpassen.

Functies kunnen variëren, afhankelijk van het product dat u hebt.

UEFI BIOS

MSI UEFI BIOS is compatibel met de UEFI-architectuur (Unified Extensible Firmware Interface). UEFI heeft veel nieuwe functies en voordelen die traditionele BIOS niet kan bereiken, en het zal BIOS in de toekomst volledig vervangen. Het MSI UEFI BIOS gebruikt UEFI als de standaard opstartmodus om optimaal te profiteren van de mogelijkheden van de nieuwe chipset.

De term BIOS in deze gebruikershandleiding verwijst naar UEFI BIOS, tenzij anders vermeld.

UEFI-voordelen

• Snel opstarten - UEFI kan het besturingssysteem rechtstreeks opstarten en het BIOS selt-est-proces opslaan. En elimineert ook de tijd om over te schakelen naar de CSM-modus tijdens POST.
• Ondersteuning voor harde schijfpartities groter dan 2 TB.
• Ondersteunt meer dan 4 primaire partities met een GUID Partition Table (GPT).
• Ondersteunt een onbeperkt aantal partities.
• Ondersteunt volledige mogelijkheden van nieuwe apparaten - nieuwe apparaten bieden mogelijk geen achterwaartse compatibiliteit.
• Ondersteunt veilig opstarten - UEFI kan de geldigheid van het besturingssysteem controleren om ervoor te zorgen dat er geen malware knoeit met het opstartproces.

Incompatibele UEFI-gevallen

• 32-bits Windows-besturingssysteem - dit moederbord ondersteunt alleen Windows 10/ Windows 11 64-bits besturingssysteem.
• Oudere grafische kaart - het systeem detecteert uw grafische kaart. Als u oudere grafische kaarten gebruikt, kan er een waarschuwingsbericht worden weergegeven There is no GOP (Graphics Output protocol) support detected in this graphics card (Er is geen GOP-ondersteuning (Graphics Output Protocol) gedetecteerd in deze grafische kaart).

We raden u aan deze te vervangen door een grafische kaart die GOP/UEFI ondersteunt of een CPU met geïntegreerde grafische kaart te gebruiken voor een normale werking.

Hoe de BIOS-modus controleren?

1. Schakel uw computer in.
2. Druk op de Delete (Verwijderen)-toets, wanneer het bericht Press DEL key to enter Setup Menu, F11 to enter Boot Menu (Druk op de DEL-toets om het setup-menu te openen, F11 om het opstartmenu te openen) op het scherm verschijnt tijdens het opstartproces.
3. Nadat u de BIOS hebt geopend, kunt u de BIOS Mode (BIOS-modus) bovenaan het scherm controleren.


BIOS-instellingen

De standaardinstellingen bieden de optimale prestaties voor systeemstabiliteit onder normale omstandigheden. U moet altijd de standaardinstellingen behouden om mogelijke systeemschade of mislukte opstart te voorkomen, tenzij u bekend bent met BIOS.

• BIOS-items worden voortdurend bijgewerkt voor betere systeemprestaties. Daarom kan de beschrijving enigszins afwijken van de nieuwste BIOS en dient deze alleen ter referentie. U kunt ook het HELP-informatiepaneel raadplegen voor de beschrijving van het BIOS-item.
• De BIOS-schermen, opties en instellingen zijn afhankelijk van uw systeem.

BIOS-instellingen openen
Druk op de Delete (Verwijderen)-toets, wanneer het bericht Press DEL key to enter Setup Menu, F11 to enter Boot Menu (Druk op de DEL-toets om het setup-menu te openen, F11 om het opstartmenu te openen) op het scherm verschijnt tijdens het opstartproces.

Functietoets

F1:	Algemene Help-lijst
F2:	Een favoriet item toevoegen/ verwijderen
F3:	Favorietenmenu openen
F4:	CPU Specifications (CPU-specificaties)-menu openen
F5:	Memory-Z (Geheugen-Z)-menu openen
F6:	Geoptimaliseerde standaardwaarden laden
F7:	Schakelen tussen Geavanceerde modus en EZ-modus
F8:	Overklokprofiel laden
F9:	Overklokprofiel opslaan
F10:	Wijziging opslaan en opnieuw instellen*
F12:	Maak een schermafbeelding en sla deze op naar een USB-flashstation (alleen FAT/ FAT32-indeling).
Ctrl+F:	Zoekpagina openen

* Wanneer u op F10 drukt, verschijnt er een bevestigingsvenster met de wijzigingsinformatie. Selecteer Yes (Ja) of No (Nee) om uw keuze te bevestigen.

Functies kunnen variëren, afhankelijk van het product dat u hebt.

BIOS resetten

Mogelijk moet u de standaard BIOS-instelling herstellen om bepaalde problemen op te lossen. Er zijn verschillende manieren om BIOS te resetten:

• Ga naar BIOS en druk op F6 om de geoptimaliseerde standaardwaarden te laden.
• Sluit de Clear CMOS-jumper op het moederbord kort.

Zorg ervoor dat de computer is uitgeschakeld voordat u de CMOS-gegevens wist. Raadpleeg de Clear CMOS-jumpersectie voor het resetten van BIOS.

BIOS bijwerken

BIOS bijwerken met M-FLASH

Vóór het bijwerken:

Download het nieuwste BIOS-bestand dat overeenkomt met uw moederbordmodel van de MSI-website. Sla vervolgens het BIOS-bestand op naar het USB-flashstation.

BIOS bijwerken

1. Schakel over naar de doel-BIOS ROM via de Multi-BIOS-schakelaar. Sla deze stap over als uw moederbord deze schakelaar niet heeft.
2. Plaats het USB-flashstation met het updatebestand in de USB-poort.
3. Raadpleeg de volgende methoden om de flash-modus te openen.
   • Start opnieuw op en druk tijdens POST op de toetsen Ctrl + F5 en klik op Yes (Ja) om het systeem opnieuw op te starten.

   • Start opnieuw op en druk tijdens POST op de Del (Verwijderen)-toets om de BIOS te openen. Klik op de knop M-FLASH en klik op Yes (Ja) om het systeem opnieuw op te starten.

4. Selecteer een BIOS-bestand om het BIOS-updateproces uit te voeren.
5. Klik op Yes (Ja) wanneer u daarom wordt gevraagd om het herstellen van BIOS te starten.
6. Nadat het flashproces voor 100% is voltooid, start het systeem automatisch opnieuw op.

De BIOS bijwerken met MSI Center

Vóór het bijwerken:

• Zorg ervoor dat het LAN-stuurprogramma al is geïnstalleerd en dat de internetverbinding correct is ingesteld.
• Sluit alle andere applicatiesoftware voordat u de BIOS bijwerkt.

Om BIOS bij te werken:

1. Installeer en start MSI Center en ga naar de pagina Support (Ondersteuning).
2. Selecteer Live Update en klik op de knop Advance (Geavanceerd).
3. Selecteer het BIOS-bestand en klik op de knop Install (Installeren).
4. De installatieherinnering verschijnt, klik vervolgens op de knop Install (Installeren).
5. Het systeem start automatisch opnieuw op om BIOS bij te werken.
6. Nadat het flashproces voor 100% is voltooid, start het systeem automatisch opnieuw op.

Technische ondersteuning

Als er een probleem optreedt met uw systeem en er geen oplossing kan worden gevonden in de gebruikershandleiding, neem dan contact op met uw verkooppunt of lokale distributeur. U kunt ook de volgende hulpbronnen proberen voor verdere begeleiding.

• Bezoek de MSI-website voor technische handleidingen, BIOS-updates, stuurprogramma-updates en andere informatie: http://www.msi.com
• Registreer uw product op: http://register.msi.com

Referenties

• MSI® HOW TO Install uninstall Intel LGA 1700 CPU - YouTube
• MSI® HOW-TO install or uninstall DIMM memory modules - YouTube
• MSI® HOW-TO install front panel connectors (JFP1) - YouTube
• MSI® HOW-TO Install motherboard with torque screwdriver - YouTube
• MSI® HOW-TO install power supply connectors - YouTube
• MSI® HOW-TO install SATA HDD - YouTube
• MSI® HOW-TO Install graphics card on PCIe x16 slot with butterfly lock - YouTube

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download MSI Aegis R2 Series Handleiding

Beschikbare talen
