Makita DUB361 Handleiding

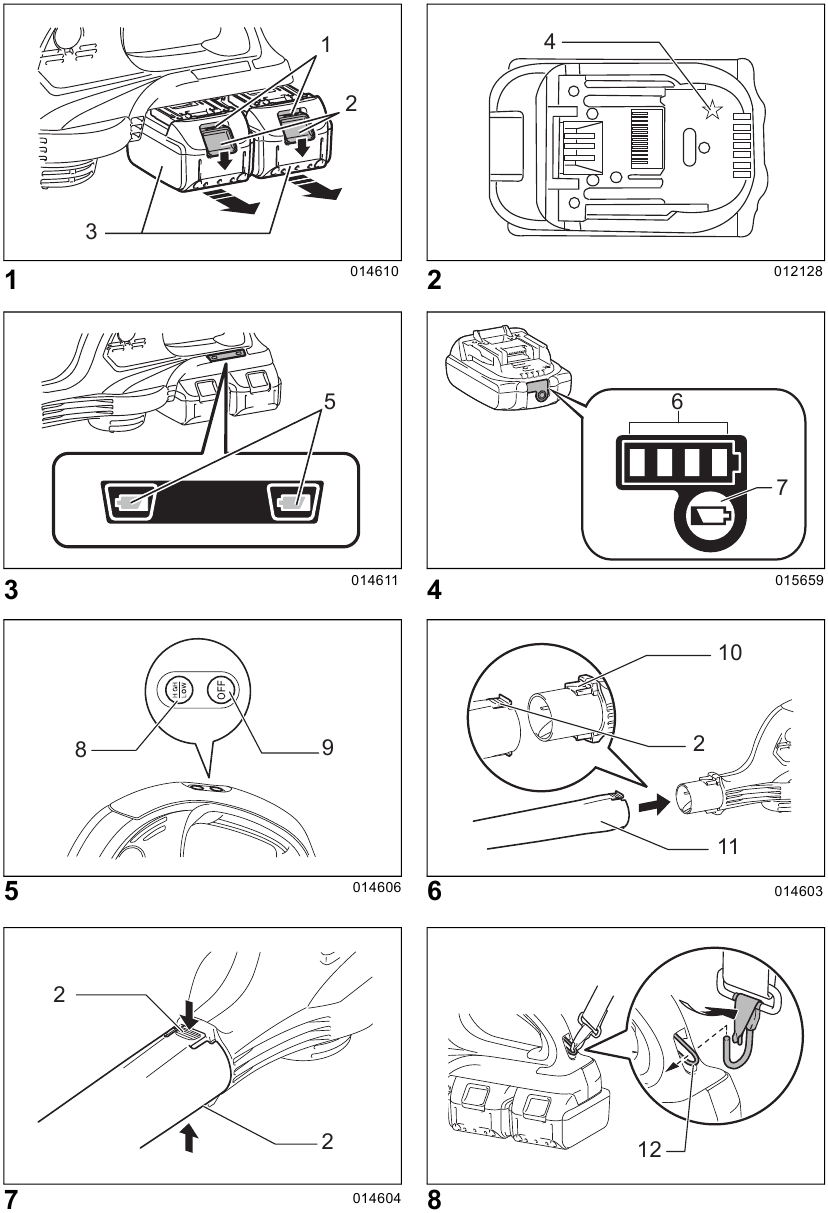

Uitleg van het algemene overzicht

1. Rode indicator
2. Knop
3. Accucartridge
4. Stermarkering
5. Accu-indicator
6. Indicatorlampjes
7. Controleknop
8. HIGH/LOW (HOOG/LAAG) knop
9. OFF (UIT) knop
10. Haak
11. Lange spuitmond
12. Hanger
13. Gesp
14. Limietmarkering
15. Schroevendraaier
16. Borstelhouderkap

SPECIFICATIES

• Vanwege ons voortdurende onderzoeks- en ontwikkelingsprogramma kunnen de specificaties hierin zonder kennisgeving worden gewijzigd.
• Specificaties en accucartridge kunnen van land tot land verschillen.
• Het gewicht kan verschillen afhankelijk van de bevestiging(en), inclusief de accucartridge. De lichtste en zwaarste combinatie worden in de tabel weergegeven.

Toepasselijke accucartridge en oplader

• Sommige van de hierboven vermelde accucartridges en opladers zijn mogelijk niet beschikbaar, afhankelijk van uw regio.

• Gebruik alleen de hierboven vermelde accucartridges en opladers. Gebruik van andere accucartridges en opladers kan leiden tot letsel en/of brand.

Aanbevolen snoerverbonden stroombron

• De hierboven vermelde snoerverbonden stroombron(nen) zijn mogelijk niet beschikbaar, afhankelijk van uw regio.
• Lees, voordat u de snoerverbonden stroombron gebruikt, de instructies en waarschuwingsmarkeringen erop.

Symbolen

Het volgende toont de symbolen die voor de apparatuur worden gebruikt. Zorg ervoor dat u de betekenis ervan begrijpt voordat u ze gebruikt.

	Wees extra voorzichtig en attent.
	Lees de handleiding.
	Houd een hand uit de buurt van draaiende delen.
	Houd omstanders op afstand.
	Draag oog- en oor bescherming.
	Niet blootstellen aan vocht.
	Gegarandeerd geluidsvermogensniveau volgens de EU-richtlijn voor geluid buitenshuis.
	Geluidsvermogensniveau volgens de Australische NSW-regelgeving inzake geluidsbeheersing.

Beoogd gebruik
Het gereedschap is bedoeld voor het wegblazen van stof.

FUNCTIONELE BESCHRIJVING

• Zorg er altijd voor dat het gereedschap is uitgeschakeld en dat de accucartridge is verwijderd voordat u de functie op het gereedschap afstelt of controleert.

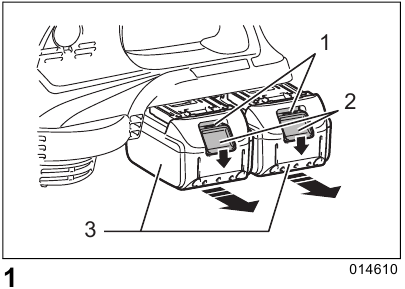

Accucartridge plaatsen of verwijderen

• Schakel het gereedschap altijd uit voordat u de accucartridge plaatst of verwijdert.
• Houd het gereedschap en de accucartridge stevig vast bij het plaatsen of verwijderen van de accucartridge. Als u het gereedschap en de accucartridge niet stevig vasthoudt, kunnen ze uit uw handen glippen en schade toebrengen aan het gereedschap en de accucartridge en persoonlijk letsel veroorzaken.

Om de accucartridge te verwijderen, schuift u deze van het gereedschap terwijl u de knop aan de voorkant van de cartridge verschuift.
Om de accucartridge te plaatsen, lijnt u de tong op de accucartridge uit met de groef in de behuizing en schuift u deze op zijn plaats. Plaats hem helemaal tot hij met een kleine klik vastklikt. Als u de rode indicator aan de bovenkant van de knop kunt zien, is deze niet volledig vergrendeld.

• Plaats de accucartridge altijd volledig totdat de rode indicator niet meer te zien is. Zo niet, dan kan het per ongeluk uit het gereedschap vallen, waardoor u of iemand in de buurt letsel kan oplopen.
• Plaats de accucartridge niet met geweld. Als de cartridge er niet gemakkelijk in schuift, is deze niet correct geplaatst.

OPMERKING:

• Het gereedschap werkt niet met slechts één accucartridge.

Gereedschap-/accubeveiligingssysteem

Het gereedschap is uitgerust met een gereedschap-/accubeveiligingssysteem.
Dit systeem schakelt automatisch de stroom naar de motor uit om de levensduur van het gereedschap en de accu te verlengen.
Het gereedschap stopt automatisch tijdens het gebruik als het gereedschap of de accu onder een van de volgende omstandigheden wordt geplaatst. In sommige gevallen lichten de indicatoren op.

Overbelastingsbeveiliging
Wanneer het gereedschap wordt gebruikt op een manier die ervoor zorgt dat het een abnormaal hoge stroom trekt, stopt het gereedschap automatisch zonder enige indicatie. Schakel in deze situatie het gereedschap uit en stop de toepassing die ervoor heeft gezorgd dat het gereedschap overbelast is geraakt. Schakel vervolgens het gereedschap in om opnieuw te starten.

Oververhittingsbeveiliging voor accu
Wanneer de accu oververhit is, stopt het gereedschap automatisch zonder enige indicatie. Het gereedschap start niet, zelfs niet als u op de schakelknop drukt. Laat de accu in deze situatie afkoelen voordat u het gereedschap weer inschakelt.
OPMERKING:

• De accu-oververhittingsbeveiliging werkt alleen met een accucartridge met een stermarkering.

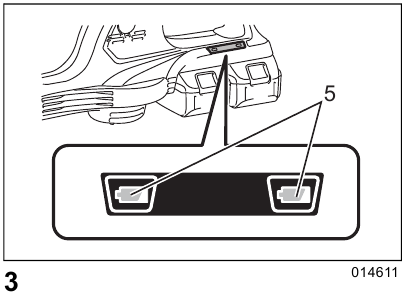

Beveiliging tegen overontlading
Wanneer de resterende accucapaciteit laag wordt, knippert de accu-indicator aan de toepasselijke accukant. Bij verder gebruik stopt het gereedschap en gaat de accu-indicator ongeveer 10 seconden branden. Laad in deze situatie de accucartridge op.

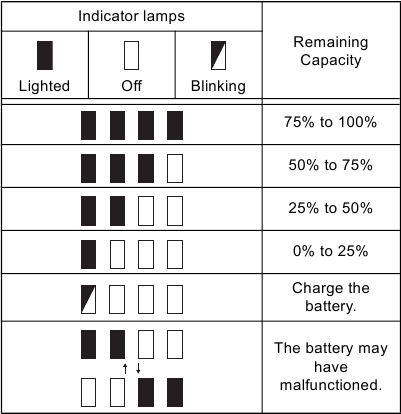

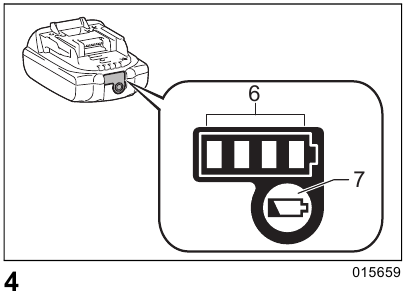

De resterende accucapaciteit aangeven

Alleen voor accucartridges met de indicator
Druk op de controleknop op de accucartridge om de resterende accucapaciteit aan te geven. De indicatorlampjes gaan enkele seconden branden.

OPMERKING:

• Afhankelijk van de gebruiksomstandigheden en de omgevingstemperatuur kan de indicatie enigszins afwijken van de werkelijke capaciteit.

Schakelactie

Om het gereedschap te starten, drukt u eenvoudig op de "HIGH/LOW" (HOOG/LAAG) knop. Om uit te schakelen, drukt u op de "OFF" (UIT) knop. Om de gereedschapssnelheid te wijzigen, drukt u op de "HIGH/LOW" (HOOG/LAAG) knop. De eerste keer dat u op deze knop drukt, is voor een hoge snelheid en de tweede keer voor een lage snelheid, en vervolgens herhaalt elke druk op deze knop de hoge/lage snelheidscyclus afwisselend.

MONTAGE

• Zorg er altijd voor dat het gereedschap is uitgeschakeld en dat de accucartridge is verwijderd voordat u werkzaamheden aan het gereedschap uitvoert.

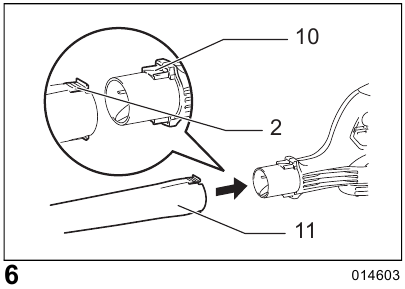

De lange spuitmond plaatsen of verwijderen

Om de lange spuitmond te plaatsen, duwt u deze helemaal op de blaasuitlaat van het gereedschap.
Om de lange spuitmond te verwijderen, drukt u op beide knoppen en trekt u hem eruit terwijl u de knoppen ingedrukt houdt.

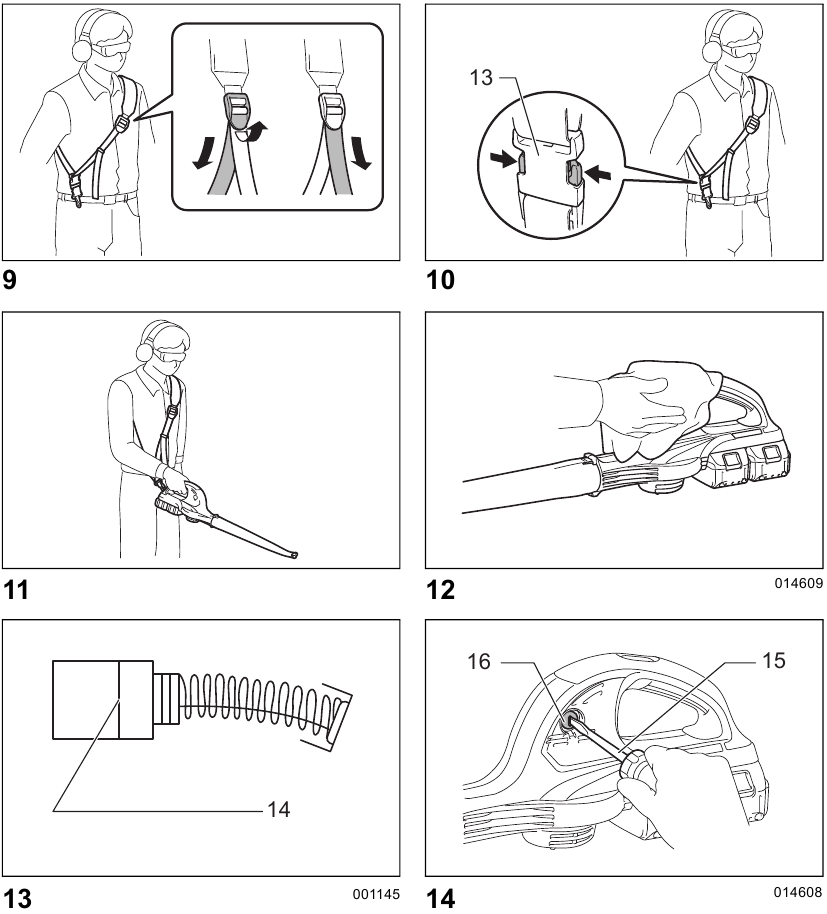

Het schouderharnas bevestigen

• Wanneer u het gereedschap gebruikt in combinatie met de rugzaktype voeding, zoals een draagbaar accupack, gebruik dan niet het schouderharnas dat in de gereedschapset is inbegrepen.
  Als u tegelijkertijd het schouderharnas draagt dat in de gereedschapset is inbegrepen en het schouderharnas van de rugzaktype voeding, is het moeilijk om het gereedschap of de rugzaktype voeding te verwijderen in geval van nood, en dit kan een ongeval of letsel veroorzaken.
• Zorg ervoor dat u het schouderharnas gebruikt dat speciaal voor dit gereedschap is bedoeld. Het gebruik van een ander schouderharnas kan letsel veroorzaken.

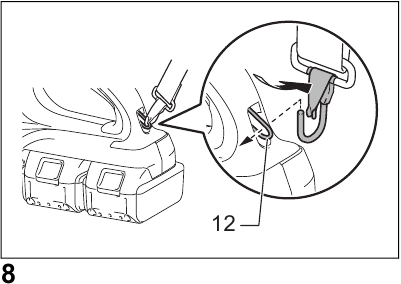

Trek de hanger uit het gereedschap.

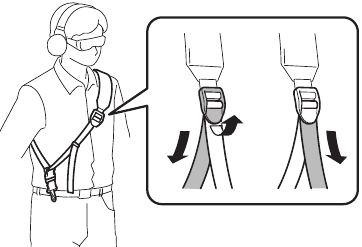

Haak het schouderharnas aan de hanger van het gereedschap. Stel voor gebruik de lengte van het harnas zo af dat er gemakkelijk mee kan worden gewerkt.

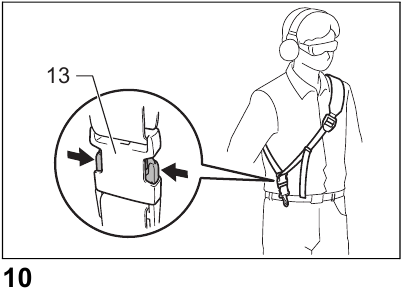

Het schouderharnas heeft een snelsluiting. Knijp eenvoudigweg in de zijkanten van de gesp terwijl u het gereedschap vasthoudt om het gereedschap van het schouderharnas los te maken.

WERKING

Blazen
Houd de blazer stevig met een hand vast en voer de blaasbewerking uit door deze langzaam te bewegen.
Richt de spuitmond bij het blazen rond een gebouw, een grote steen of een voertuig weg van deze objecten.
Start bij het uitvoeren van een bewerking in een hoek vanuit de hoek en ga vervolgens naar een breed gebied.

ONDERHOUD

• Zorg er altijd voor dat het gereedschap is uitgeschakeld en de accu is verwijderd voordat u probeert een inspectie of onderhoud uit te voeren.
• Gebruik nooit benzine, benzeen, verdunner, alcohol of iets dergelijks. Dit kan verkleuring, vervorming of scheuren veroorzaken.

Reiniging

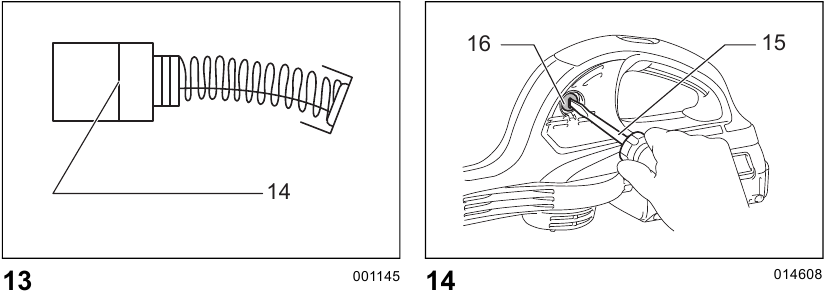

Koolborstels vervangen

Verwijder en controleer de koolborstels regelmatig. Vervang ze wanneer ze tot de markeringsgrens zijn afgesleten. Houd de koolborstels schoon en vrij om in de houders te glijden. Beide koolborstels moeten tegelijkertijd worden vervangen. Gebruik alleen identieke koolborstels.
Gebruik een schroevendraaier om de doppen van de borstelhouder te verwijderen. Haal de versleten koolborstels eruit, plaats de nieuwe en zet de doppen van de borstelhouder vast.
Om de VEILIGHEID en BETROUWBAARHEID van het product te waarborgen, moeten reparaties, ander onderhoud of aanpassingen worden uitgevoerd door erkende Makita-servicecentra, waarbij altijd vervangingsonderdelen van Makita worden gebruikt.

OPTIONELE ACCESSOIRES

• Deze accessoires of hulpstukken worden aanbevolen voor gebruik met uw Makita-gereedschap dat in deze handleiding wordt gespecificeerd. Het gebruik van andere accessoires of hulpstukken kan een risico op letsel voor personen opleveren. Gebruik accessoires of hulpstukken alleen voor het beoogde doel.

Als u hulp nodig hebt voor meer informatie over deze accessoires, neem dan contact op met uw plaatselijke Makita-servicecentrum.

• Originele Makita-accu en -lader

OPMERKING:

• Sommige items in de lijst kunnen als standaardaccessoires in de gereedschapskist zijn opgenomen. Ze kunnen van land tot land verschillen.

Geluid
Het typische A-gewogen geluidsniveau dat is bepaald volgens EN50636-2-100:
Geluidsdrukniveau (L_pA): 87,8 dB (A)
Onzekerheid (K): 3,0 dB (A)
Geluidsvermogensniveau (L_WA): 95,7 dB (A)
Onzekerheid (K): 2,1 dB (A)
OPMERKING:

• De aangegeven geluidsemissiewaarde(n) is (zijn) gemeten volgens een standaardtestmethode en kan (kunnen) worden gebruikt om het ene gereedschap met het andere te vergelijken.
• De aangegeven geluidsemissiewaarde(n) kan (kunnen) ook worden gebruikt voor een voorlopige beoordeling van de blootstelling.

• Draag gehoorbescherming.
• De geluidsemissie tijdens het werkelijke gebruik van het elektrisch gereedschap kan afwijken van de aangegeven waarde(n), afhankelijk van de manier waarop het gereedschap wordt gebruikt, met name welk type werkstuk wordt bewerkt.
• Zorg ervoor dat u veiligheidsmaatregelen neemt om de bediener te beschermen, die zijn gebaseerd op een schatting van de blootstelling onder de werkelijke gebruiksomstandigheden (rekening houdend met alle delen van de werkcyclus, zoals de momenten waarop het gereedschap is uitgeschakeld en wanneer het stationair draait, naast de triggertijd).

Trilling
De totale trillingswaarde (triaxiale vectorsom) bepaald volgens EN50636-2-100:
Werkmodus: werking zonder belasting
Trillingsemissie (a_h): 2,5 m/s² of minder
Onzekerheid (K): 1,5 m/s²
OPMERKING:

• De aangegeven totale trillingswaarde(n) is (zijn) gemeten volgens een standaardtestmethode en kan (kunnen) worden gebruikt om het ene gereedschap met het andere te vergelijken.
• De aangegeven totale trillingswaarde(n) kan (kunnen) ook worden gebruikt voor een voorlopige beoordeling van de blootstelling.

• De trillingsemissie tijdens het werkelijke gebruik van het elektrisch gereedschap kan afwijken van de aangegeven waarde(n), afhankelijk van de manier waarop het gereedschap wordt gebruikt, met name welk type werkstuk wordt bewerkt.
• Zorg ervoor dat u veiligheidsmaatregelen neemt om de bediener te beschermen, die zijn gebaseerd op een schatting van de blootstelling onder de werkelijke gebruiksomstandigheden (rekening houdend met alle delen van de werkcyclus, zoals de momenten waarop het gereedschap is uitgeschakeld en wanneer het stationair draait, naast de triggertijd).

VEILIGHEIDSWAARSCHUWINGEN VOOR ACCUBLAZERS

Opleiding

1. Lees de instructies zorgvuldig door. Maak uzelf vertrouwd met de bedieningselementen en het juiste gebruik van de blazer.
2. Laat nooit kinderen, personen met verminderde fysieke, zintuiglijke of mentale vermogens of een gebrek aan ervaring en kennis, of mensen die niet bekend zijn met deze instructies, de blazer gebruiken. Lokale regelgeving kan de leeftijd van de bediener beperken.
3. Er kan een elektrische schok optreden bij gebruik op natte oppervlakken. Stel niet bloot aan regen. Bewaar binnenshuis.
4. Houd er rekening mee dat de bediener of gebruiker verantwoordelijk is voor ongevallen of gevaren die andere mensen of hun eigendommen overkomen.

Voorbereiding

5. Schaf gehoorbescherming en een veiligheidsbril aan. Draag deze te allen tijde tijdens het gebruik van de blazer.
6. Draag altijd stevig schoeisel en een lange broek tijdens het gebruik van de blazer.
7. Draag geen losse kleding of sieraden die in de luchtinlaat kunnen worden gezogen. Houd lang haar uit de buurt van de luchtinlaten.
8. Om stofirritatie te voorkomen, wordt het dragen van een mondmasker aanbevolen.

Bediening

9. Bedien de blazer in een aanbevolen positie en alleen op een stevige, vlakke ondergrond.
10. Richt de spuitmond nooit op iemand in de buurt tijdens het gebruik van de blazer.
11. Blokkeer nooit de aanzuigopening en/of de blaasuitlaat.
    • Blokkeer de aanzuigopening of de blaasuitlaat niet om in stoffige omgevingen schoon te maken.
    • Gebruik de blazer niet met een taps toelopende spuitmond die kleiner is dan de originele, zoals een nieuwe spuitmond die is verkregen door een extra slang met een kleinere diameter of een kleinere slang aan het bovenste uiteinde van de spuitmond te bevestigen.
    • Gebruik de blazer niet om ballen, een rubberboot of iets dergelijks op te blazen.

    Een verhoogd motortoerental kan leiden tot gevaarlijke ventilatorbreuk en ernstig persoonlijk letsel tot gevolg hebben. Een verhitte motor en een verhit regelcircuit kunnen brand veroorzaken.

12. Reik niet te ver en bewaar te allen tijde een goed evenwicht en een goede voetpositie. Zorg er altijd voor dat u stevig staat op hellingen en loop, ren nooit.
13. Bedien de blazer niet op een verharde of met grind bezaaide ondergrond waar uitgeworpen materiaal letsel kan veroorzaken.
14. Bedien de blazer nooit in de buurt van mensen, vooral kinderen, of huisdieren.
15. Bedien de blazer niet in de buurt van een open raam, enz.
16. Het wordt aanbevolen om de blazer alleen op redelijke uren te bedienen - niet vroeg in de ochtend of laat in de nacht wanneer mensen gestoord kunnen worden.
17. Het wordt aanbevolen om harken en bezems te gebruiken om vuil los te maken voordat u gaat blazen.
18. Het wordt aanbevolen om oppervlakken in stoffige omstandigheden lichtjes te bevochtigen of om een vernevelaar te gebruiken die op de markt verkrijgbaar is.
19. Het wordt aanbevolen om de lange spuitmond te gebruiken, zodat de luchtstroom dicht bij de grond kan werken.
20. Als de blazer een vreemd voorwerp raakt of een ongebruikelijk geluid of trilling begint te maken, schakel de blazer dan onmiddellijk uit om hem te stoppen. Verwijder de accu uit de blazer en neem de volgende stappen voordat u de blazer opnieuw start en bedient:
    • controleer op schade,
    • als de blazer beschadigd is, laat hem dan repareren door een erkend Makita-servicecentrum.
21. Schakel de blazer uit en verwijder de accu en zorg ervoor dat alle bewegende delen volledig tot stilstand zijn gekomen
    • wanneer u de blazer verlaat,
    • voordat u verstoppingen verwijdert of de afvoerbuis ontstopt,
    • voordat u de blazer controleert, reinigt of eraan werkt,
    • als de blazer abnormaal begint te trillen, controleer hem dan onmiddellijk, of
    • nadat u een vreemd voorwerp hebt geraakt om de blazer te controleren op schade.
22. Steek geen vingers of andere voorwerpen in de aanzuigopening of de blaasuitlaat.
23. Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u de accu plaatst, de blazer oppakt of draagt. Het dragen van de blazer met uw vinger op de schakelaar of het inschakelen van de blazer met de schakelaar erop nodigt ongelukken uit.

Onderhoud en opslag

24. Wanneer de blazer wordt stilgelegd voor onderhoud, inspectie of opslag, of om een accessoire te vervangen, schakel dan de stroombron uit, verwijder de accu uit de blazer en zorg ervoor dat alle bewegende delen volledig tot stilstand komen. Laat de blazer afkoelen voordat u inspecties, aanpassingen, enz. uitvoert. Onderhoud de blazer met zorg en houd hem schoon.
25. Bewaar de blazer op een droge plaats buiten het bereik van kinderen.
26. Laat de blazer altijd afkoelen voordat u hem opbergt.
27. Houd alle moeren, bouten en schroeven vast om er zeker van te zijn dat de blazer in veilige staat verkeert.

Gebruik en onderhoud van accugereedschap

28. Laad alleen op met de oplader die door de fabrikant is gespecificeerd. Een oplader die geschikt is voor het ene type accu, kan brandgevaar opleveren bij gebruik met een andere accu.
29. Gebruik de blazer alleen met de speciaal daarvoor bestemde accu's. Het gebruik van andere accu's kan een risico op letsel en brand veroorzaken.

Laat comfort of vertrouwdheid met het product (verkregen door herhaald gebruik) GEEN strikte naleving van de veiligheidsvoorschriften voor het betreffende product vervangen. MISBRUIK of het niet naleven van de veiligheidsvoorschriften die in deze handleiding worden vermeld, kan leiden tot ernstig persoonlijk letsel.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES VOOR ACCUPATROON

1. Lees voordat u het accupatroon gebruikt alle instructies en waarschuwingsmarkeringen op
   1. acculader,
   2. accu en
   3. product dat de accu gebruikt.
2. Demonteer het accupatroon niet en manipuleer er niet mee. Dit kan leiden tot brand, extreme hitte of een explosie.
3. Als de gebruiksduur buitensporig korter is geworden, stop dan onmiddellijk met het gebruik. Dit kan leiden tot oververhitting, mogelijke brandwonden en zelfs een explosie.
4. Als er elektrolyt in uw ogen komt, spoel ze dan uit met schoon water en zoek onmiddellijk medische hulp. Dit kan leiden tot verlies van uw gezichtsvermogen.
5. Sluit het accupatroon niet kort:
   1. Raak de terminals niet aan met geleidend materiaal.
   2. Vermijd het opbergen van accupatronen in een container met andere metalen voorwerpen, zoals spijkers, munten, enz.
   3. Stel het accupatroon niet bloot aan water of regen. Een kortsluiting in de accu kan een grote stroom veroorzaken, oververhitting, mogelijke brandwonden en zelfs een defect.
6. Bewaar en gebruik het gereedschap en het accupatroon niet op locaties waar de temperatuur 50 °C (122 °F) kan bereiken of overschrijden.
7. Verbrand het accupatroon niet, zelfs niet als het ernstig beschadigd of volledig versleten is. Het accupatroon kan exploderen in brand.
8. Sla geen spijkers in het accupatroon, snijd er niet in, plet het niet, gooi het niet, laat het niet vallen en stoot het niet tegen een hard voorwerp. Dergelijk gedrag kan leiden tot brand, extreme hitte of een explosie.
9. Gebruik geen beschadigde accu.
10. De meegeleverde lithium-ionaccu's zijn onderworpen aan de wetgeving inzake gevaarlijke goederen.
    Voor commercieel transport, bijvoorbeeld door derden, expediteurs, moeten speciale eisen aan de verpakking en etikettering in acht worden genomen.
    Voor de voorbereiding van het te verzenden artikel is het raadzaam een deskundige op het gebied van gevaarlijke stoffen te raadplegen. Houd ook rekening met mogelijk meer gedetailleerde nationale voorschriften.
    Plak open contacten af of maskeer ze en verpak de accu zodanig dat deze niet in de verpakking kan bewegen.
11. Wanneer u het accupatroon weggooit, verwijdert u het uit het gereedschap en gooit u het op een veilige plaats weg. Volg uw lokale voorschriften met betrekking tot het weggooien van accu's.
12. Gebruik de accu's alleen met de producten die door Makita zijn gespecificeerd. Het installeren van de accu's in niet-conforme producten kan leiden tot brand, extreme hitte, explosie of lekkage van elektrolyt.
13. Als het gereedschap lange tijd niet wordt gebruikt, moet de accu uit het gereedschap worden verwijderd.
14. Tijdens en na gebruik kan het accupatroon warm worden, wat brandwonden of brandwonden bij lage temperatuur kan veroorzaken. Besteed aandacht aan de behandeling van hete accupatronen.
15. Raak de aansluiting van het gereedschap niet onmiddellijk na gebruik aan, omdat deze heet genoeg kan worden om brandwonden te veroorzaken.
16. Laat geen spanen, stof of aarde in de aansluitingen, gaten en groeven van het accupatroon vast komen te zitten. Dit kan leiden tot verhitting, vlamvatten, barsten en storingen van het gereedschap of accupatroon, wat kan leiden tot brandwonden of persoonlijk letsel.
17. Tenzij het gereedschap het gebruik in de buurt van hoogspanningsleidingen ondersteunt, mag u het accupatroon niet in de buurt van hoogspanningsleidingen gebruiken. Dit kan leiden tot een storing of defect van het gereedschap of het accupatroon.
18. Houd de accu uit de buurt van kinderen.

Gebruik alleen originele Makita-accu's. Het gebruik van niet-originele Makita-accu's of accu's die zijn gewijzigd, kan ertoe leiden dat de accu barst, waardoor brand, persoonlijk letsel en schade ontstaan. Het maakt ook de Makita-garantie voor het Makita-gereedschap en de oplader ongeldig.

Tips voor het behouden van een maximale levensduur van de accu

1. Laad het accupatroon op voordat het volledig is ontladen. Stop altijd de werking van het gereedschap en laad het accupatroon op wanneer u merkt dat het gereedschap minder vermogen heeft.
2. Laad nooit een volledig opgeladen accupatroon opnieuw op. Overladen verkort de levensduur van de accu.
3. Laad het accupatroon op bij kamertemperatuur tussen 10 °C en 40 °C (50 °F - 104 °F). Laat een heet accupatroon afkoelen voordat u het oplaadt.
4. Wanneer u het accupatroon niet gebruikt, verwijder het dan uit het gereedschap of de oplader.
5. Laad het accupatroon op als u het lange tijd niet gebruikt (langer dan zes maanden).
