Dreame R10 Handleiding

Productoverzicht

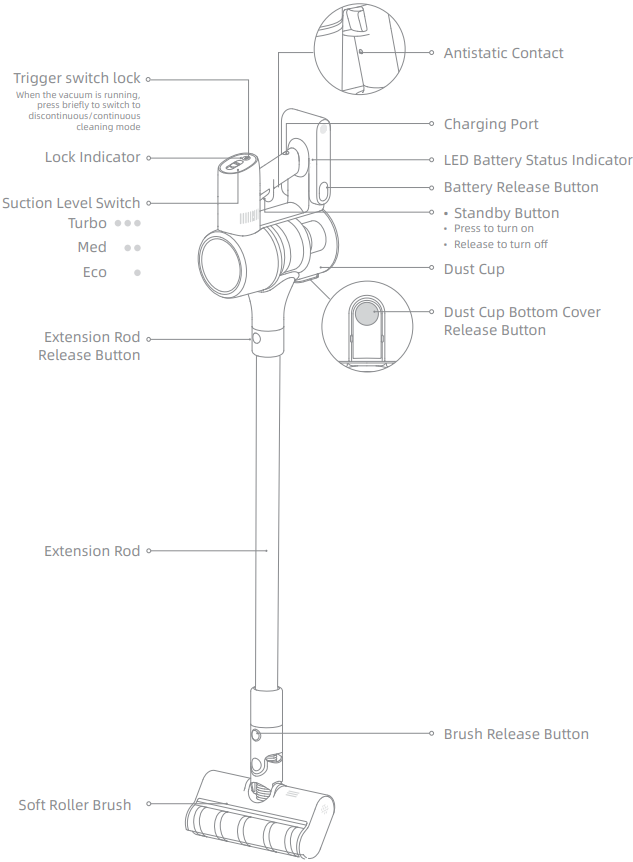

Namen van onderdelen

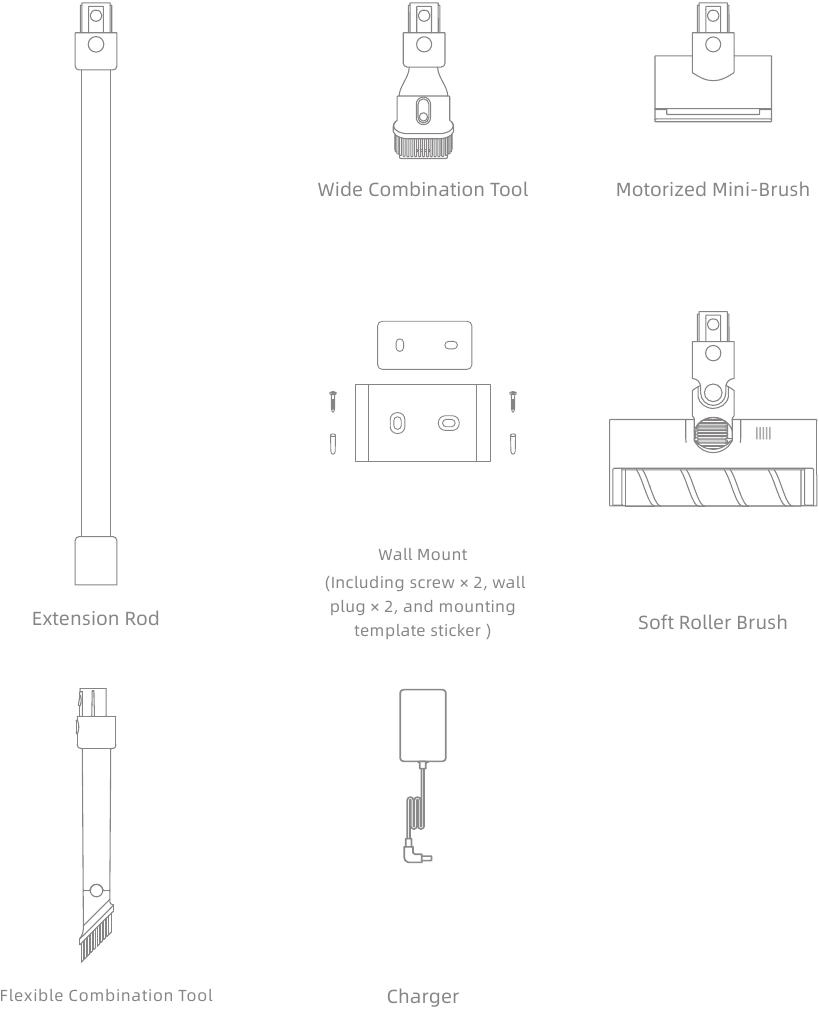

Accessoires

Opmerking: De afbeeldingen in deze handleiding dienen uitsluitend ter illustratie. Het daadwerkelijke product kan afwijken.

Installatie

Installatiediagram wandmontage

1. Plak de montagesjabloonsticker op de muur. De onderkant van de montagesjabloonsticker moet parallel lopen met en ongeveer 107 cm van de grond zijn.
2. Gebruik een boormachine met een boor van 8 mm om een gat te boren in elke markering op de montagesjabloonsticker en steek vervolgens een plug in elk gat.
3. Lijn de gaten op de montage uit met de gaten in de muur. Bevestig deze aan de muur met de meegeleverde schroeven.


Opmerking:

• De wandmontage is een optioneel accessoire. U kunt deze installeren op basis van uw behoeften.
• De wandmontage moet worden geïnstalleerd op een koele, droge ondergrond met een stopcontact in de buurt. Controleer voor de installatie of er geen elektriciteitsdraden of leidingen in de ruimte direct achter de installatiepositie lopen.

Opladen

Laad de stofzuiger volledig op voordat u deze voor de eerste keer gebruikt.

Opmerking:

• Een volledige oplaadbeurt duurt ongeveer 3,5 uur.
• Het langdurig gebruiken van de Turbo-modus zorgt ervoor dat de batterij opwarmt, wat de oplaadtijd verlengt. Laat de stofzuiger 30 minuten afkoelen voordat u hem oplaadt.

Oplaadmethoden

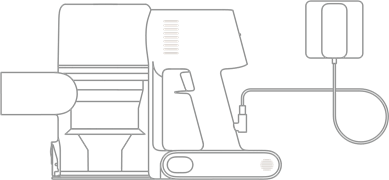

De stofzuiger opladen met de oplader

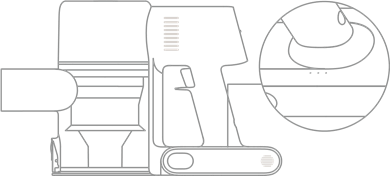

LED-batterijstatusindicator

	Batterij bijna leeg
	Halfvolle batterij
	Bijna vol
	Volledig opgeladen

Uit
Knipperend
Aan

Opmerking: Zodra de stofzuiger volledig is opgeladen, gaat de indicator na 5 minuten uit en schakelt de stofzuiger over naar de energiebesparende modus.

Hoe te gebruiken

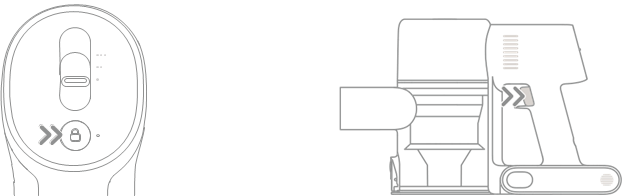

Werkmethoden

Selecteer een van de twee werkmethoden voor de stofzuiger, op basis van uw behoeften.

Methode 1: Discontinue reinigingsmodus
Houd de stand-byknop ingedrukt om hem in te schakelen en laat hem los om onmiddellijk te stoppen.

Methode 2: Continue reinigingsmodus (vergrendeling triggerschakelaar)
Klik op de vergrendeling van de triggerschakelaar om over te schakelen naar de Continue reinigingsmodus wanneer de stofzuiger actief is. Laat vervolgens de stand-byknop los om de stofzuiger in de Continue reinigingsmodus te zetten.

Gebruik de vergrendeling van de triggerschakelaar om uw vingers te ontlasten en vingervermoeidheid te voorkomen die wordt veroorzaakt door het vasthouden van de schakelaar.

Opmerking:

• In deze modus licht de vergrendelingsindicator continu op.
• Klik nogmaals op de vergrendeling van de triggerschakelaar om de Continue reinigingsmodus te verlaten.

Verschillende accessoires gebruiken

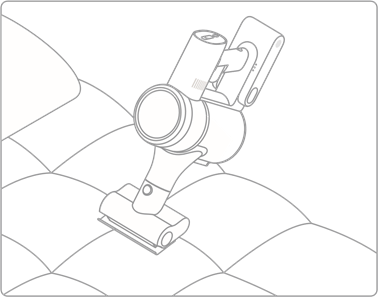

Gemotoriseerde miniborstel

Voor het stofzuigen van vuil, dierenharen en ander hardnekkig vuil van banken, beddengoed en andere stoffen oppervlakken.

Opmerking: Het wordt niet aanbevolen om op kwetsbare oppervlakken, zoals zijde, te stofzuigen.

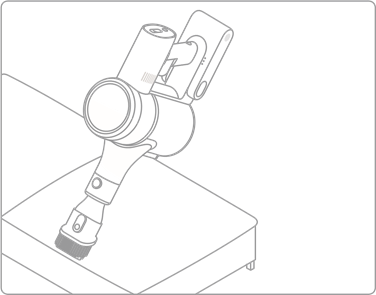

Brede combinatiehulpstuk

Voor het stofzuigen van gordijnen, toetsenborden, plafonds, banken, auto-interieurs, salontafels, enz.

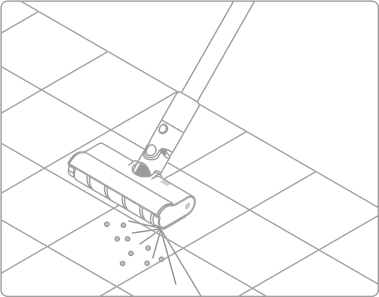

Zachte rolborstel

Geschikt voor het reinigen van harde vloeren zoals marmer en tegels.

Opmerking: Wanneer het apparaat start, gaat het zijlicht van de borstel automatisch aan, wat handig is voor gebruik.

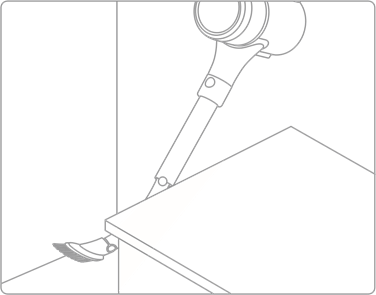

Flexibel combinatiehulpstuk

Buigbare en intrekbare borstelmondstuk, flexibeler om in smalle openingen te stofzuigen.

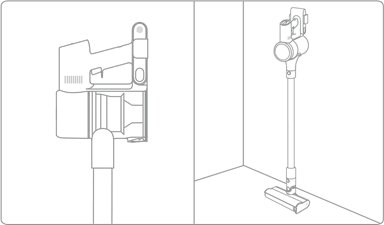

Wandmontage

De stofzuiger kan op de wandmontage worden geplaatst wanneer deze niet in gebruik is.

Opmerking:

• Plaats de stofzuiger niet alleen op de wandmontage.
• Plaats hem op de wandmontage nadat u hem hebt verbonden met de verlengstang en de zachte rolborstel.


Opmerking:

• Als een roterend onderdeel vast komt te zitten, kan de stofzuiger automatisch uitschakelen. Verwijder alle vastzittende vreemde voorwerpen en hervat het gebruik.
• Wanneer de motor oververhit raakt, schakelt de stofzuiger automatisch uit. Wacht tot de batterijtemperatuur weer normaal is en hervat het gebruik.

Verzorging en onderhoud

Tips:

1. Gebruik altijd originele onderdelen om te voorkomen dat uw garantie vervalt.
2. Als het filter of de spuitmond verstopt raakt, stopt de stofzuiger kort nadat deze is aangezet. Maak de buis vrij om de functionaliteit te herstellen.
3. Als de stofzuiger langere tijd niet wordt gebruikt, laad hem dan volledig op, koppel de oplader los en bewaar hem in een koele, vochtarme omgeving, uit de buurt van direct zonlicht. Om overontlading van de batterij te voorkomen, moet u de stofzuiger minstens één keer per drie maanden opladen.

De stofzuiger schoonmaken

Veeg de stofzuiger af met een zachte, droge doek.

De stofopvangbak, het voorfilter en de cycloonunit schoonmaken

1. Het zuigvermogen van de stofzuiger wordt minder als de stofopvangbak tot aan de "MAX"-markering is gevuld. Om de prestaties te herstellen, moet u de stofopvangbak tijdig legen. Voordat u de stofopvangbak leegt, moet u ervoor zorgen dat de stofzuiger is losgekoppeld van het stopcontact en druk niet op de stand-byknop.1. Druk op de ontgrendelingsknop van de onderste klep van de stofopvangbak en leeg de inhoud.

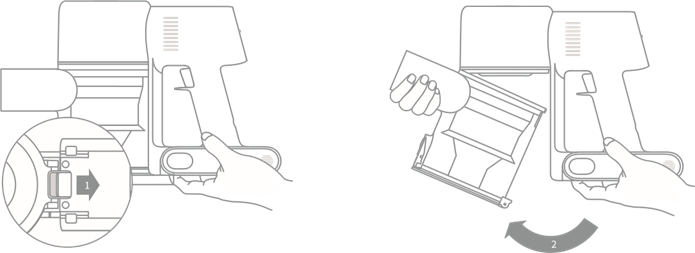

2. Duw de ontgrendelingsschakelaar van de stofopvangbak in de richting die wordt aangegeven door de pijl en verwijder de stofopvangbak voorzichtig van de stofzuiger.

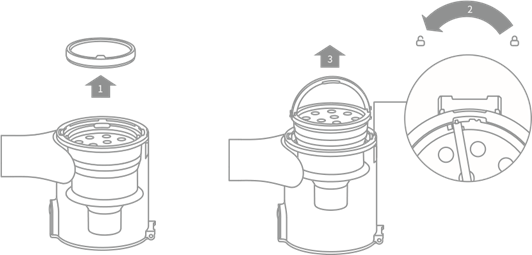

3. Verwijder eerst het voorfilter en til vervolgens de hendel van de cycloonunit op en draai deze tegen de klok in totdat deze stopt. Trek vervolgens om de cycloonunit eruit te tillen.

4. Veeg de stofopvangbak af met een zachte, vochtige doek. Let erop dat u de doek uitwringt voordat u hem gebruikt.

   Spoel de stofopvangbak niet af met water om het risico op elektrische schokken te voorkomen.
5. Spoel de cycloonunit en het voorfilter schoon tot ze schoon zijn. Laat ze na het wassen minstens 24 uur aan de lucht drogen.


Opmerking:

• Het wordt aanbevolen om de stofopvangbak één keer per maand schoon te maken.
• Het wordt aanbevolen om het voorfilter minstens één keer per 3 maanden schoon te maken en het cycloonsysteem minstens één keer per 6 maanden.

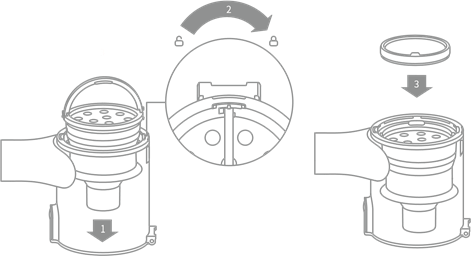

De stofopvangbak, het voorfilter en de cycloonunit installeren

1. Plaats de cycloonunit verticaal in de stofopvangbak en zorg ervoor dat de hendel van de cycloonunit is uitgelijnd met de sleuf aan de linkerkant van de stofopvangbak. Draai de hendel met de klok mee totdat deze vastklikt en klap de hendel vervolgens omlaag.
2. Plaats het voorfilter met de voorkant naar boven in de cycloonunit.

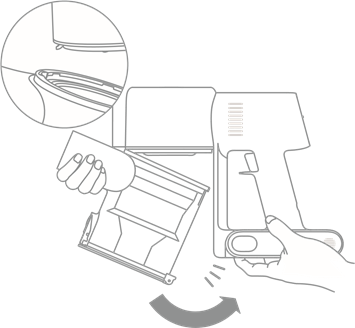

3. Kantel de stofopvangbak lichtjes zodat de sleuf is uitgelijnd met de clip op de stofzuiger. Duw de stofopvangbak vervolgens voorzichtig totdat deze op zijn plaats klikt.


Het filter schoonmaken

Het wordt aanbevolen om het filter één keer per 4 tot 6 maanden schoon te maken.

1. Verwijder de stofopvangbak zoals weergegeven in de afbeelding.

2. Verwijder het filter uit de stofzuiger door het naar beneden te trekken in de richting die wordt aangegeven in de afbeelding.

3. Maak het filter schoon met schoon water. Zorg ervoor dat u het filter 360° draait om al het stof dat in het filter zit grondig te verwijderen. Tik het filter een paar keer lichtjes aan om overtollig vuil te verwijderen.

4. Laat het filter 24 uur aan de lucht drogen.


Opmerking:

• Gebruik alleen schoon water om het filter te wassen. Gebruik geen reinigingsmiddel.
• Probeer het filter niet schoon te maken met een borstel of vinger.

Het filter installeren

1. Plaats het filter in de stofzuiger en druk het voorzichtig naar beneden, zoals afgebeeld.

2. Installeer de stofopvangbak opnieuw.


De zachte borstelrol schoonmaken

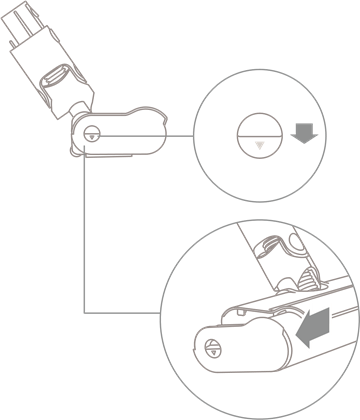

1. Zoals in de afbeelding wordt weergegeven, drukt u op de ontgrendelingsknop van de borstel om de rol uit de sleuf te verwijderen.

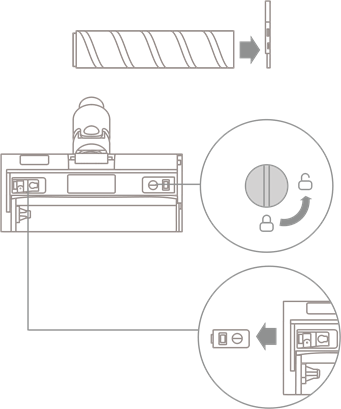

2. Scheid de rol van de zijafdekking. Draai de kleine ontgrendelingsknoppen van de wielen tegen de klok in om de wielen te verwijderen.

3. Gebruik een schaar om de haren en vezels af te knippen die vast komen te zitten op de borstelrol en de wielen. Veeg het stof van de inkeping en de transparante afdekking met een droge doek of papieren handdoek. Goed drogen voor gebruik.

4. Als deze vuil is, spoel de borstelrol af met schoon water totdat deze schoon is. Zet de borstelrol minstens 24 uur rechtop totdat deze volledig droog is.


De gemotoriseerde miniborstel schoonmaken

1. Gebruik een munt zoals afgebeeld om het slot tegen de klok in te draaien totdat u een klik hoort.

2. Nadat u de gemotoriseerde miniborstel hebt ontgrendeld, verwijdert u de borstelrol en spoelt u deze schoon.

3. Zet de borstelrol minstens 24 uur rechtop in een goed geventileerde ruimte totdat deze volledig droog is.

4. Zodra de borstelrol droog is, installeert u deze opnieuw door de demontagestappen in omgekeerde volgorde te volgen.


Batterijpakket

De stofzuiger bevat een verwijderbaar oplaadbaar lithium-ionbatterijpakket dat een beperkt aantal oplaadcycli heeft. Na langdurig gebruik kan het batterijpakket mogelijk geen lading meer vasthouden. Als dit gebeurt, betekent dit dat het batterijpakket het einde van zijn levenscyclus heeft bereikt en moet worden vervangen.

1. Druk op de ontgrendelingsknop van het batterijpakket en schuif het batterijpakket naar rechts, zoals afgebeeld, om het te verwijderen.
2. Installeer het nieuwe batterijpakket.


Specificaties

Stofzuiger

Model	VRV33A
Nominale spanning	25,2 V
Nominaal vermogen	350 W	Oplaadtijd	ongeveer 3,5 uur

Gemotoriseerde miniborstel

Model	VMM4
Nominaal vermogen	20 W	Nominale spanning	25,2 V

Zachte borstelrol

Model	Taiwan: VSR8 Vietnam, Thailand, Filipijnen en Indonesië: VSR8 Singapore, Maleisië en Hongkong: VSR7
Nominaal vermogen	40 W	Nominale spanning	25,2 V

Oplader

Model	Taiwan: YLS0251B-B300080 Vietnam, Thailand, Filipijnen en Indonesië: KL-WE300080-S1 Singapore, Maleisië en Hongkong: YLS0241A-U300080
Ingang	100-240 50/60 Hz 0,8 A Max	Uitgang	30 V 0,8 A

Oplaadbaar lithium-ionbatterijpakket

Model	V2309-7S1P-01
Nominale spanning	25,2 V	Nominale capaciteit	2500 mAh
Nominale capaciteit	2400 mAh	Energie	60,48 Wh

FAQ

Raadpleeg de onderstaande tabel als de stofzuiger niet goed werkt.

De borstelrol kan niet draaien
De borstelrol zit vast
Raadpleeg het gedeelte over het schoonmaken van de borstel om de borstelrol te demonteren en te controleren of er haar of ander vuil verstrikt is geraakt op de rol en kamtanden; verwijder het indien nodig en start de machine opnieuw.

Veiligheidsinstructies

Om ongelukken, waaronder elektrische schokken of brand veroorzaakt door oneigenlijk gebruik, te voorkomen, dient u deze handleiding zorgvuldig te lezen voor gebruik en te bewaren voor toekomstig gebruik.

• Lees de gebruikershandleiding
•
  Afneembare voedingsunit
•
  Alleen voor gebruik binnenshuis

• Dit product kan worden gebruikt door kinderen vanaf 8 jaar en personen met fysieke, zintuiglijke of verstandelijke beperkingen, of met beperkte ervaring of kennis onder toezicht van een ouder of voogd om een veilige bediening te garanderen en elk risico op gevaren te vermijden. Reiniging en onderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd.
• Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale capaciteiten, of gebrek aan ervaring en kennis, tenzij ze onder toezicht staan van of instructies hebben gekregen over het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid.
• Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het apparaat spelen.
• De stofzuiger is geen speelgoed. Kinderen mogen niet met dit product spelen of het bedienen. Wees voorzichtig bij het gebruik van de stofzuiger in de buurt van kinderen. Laat kinderen de stofzuiger niet reinigen of onderhouden zonder toezicht van een ouder of voogd.
• Gebruik de stofzuiger niet buitenshuis of op natte oppervlakken. Gebruik de stofzuiger alleen op droge oppervlakken binnenshuis. Raak de stekker of enig onderdeel van de stofzuiger niet aan met natte handen.
• Om het risico op brand, explosie of letsel te verminderen, dient u voor gebruik te controleren of de lithiumbatterij en de oplaadadapter onbeschadigd zijn. Gebruik de stofzuiger niet als de lithiumbatterij of de oplader beschadigd is.
• De borstel voor meerdere oppervlakken, de zachte rollerborstel, de gemotoriseerde miniborstel, de batterij, de metalen connectorpen en de stofzuiger zijn elektrisch geleidend en mogen niet in water of een andere vloeistof worden ondergedompeld. Zorg ervoor dat u alle filters na het reinigen droogt.
• Voorkom letsel veroorzaakt door roterende onderdelen. Schakel de stofzuiger uit voordat u de borstel voor meerdere oppervlakken, de gemotoriseerde miniborstel en de zachte rollerborstel reinigt. De borstel voor meerdere oppervlakken, de zachte rollerborstel, de gemotoriseerde miniborstel, het stofcompartiment en het filter moeten allemaal correct zijn geïnstalleerd voordat u de stofzuiger gebruikt.
• Gebruik alleen de originele oplaadadapter. Gebruik nooit een niet-originele adapter, omdat dit kan leiden tot brand in de lithiumbatterij.
• Gebruik de stofzuiger niet om ontvlambare of brandbare vloeistoffen, zoals benzine, of bleekmiddel, ammoniak, ontstoppingsmiddelen of andere vloeistoffen op te zuigen.
• Gebruik de stofzuiger niet om scherpe of harde voorwerpen, zoals glas, spijkers, schroeven of munten, op te zuigen, omdat deze de machine kunnen beschadigen. Gebruik de stofzuiger niet om gipsplaatdeeltjes, as zoals openhaardas, of rokende of brandende materialen zoals kolen, sigarettenpeuken of lucifers op te zuigen.
• Controleer het te reinigen gebied voor gebruik. Om te voorkomen dat de openingen verstopt raken, dient u het grotere papier, de spuugbal, het plastic doek of scherpe voorwerpen (zoals glas, spijkers, schroeven, munten, enz.) en elk voorwerp dat groter is dan de openingen, te verwijderen.
• Houd haar, losse kleding, vingers en andere lichaamsdelen uit de buurt van de openingen en bewegende delen van de stofzuiger. Richt de verlengbuis, de slang of het gereedschap niet op uw ogen of oren en stop ze niet in uw mond.
• Steek geen voorwerpen in de openingen van de stofzuiger. Gebruik de stofzuiger niet met een geblokkeerde opening. Houd vrij van stof, pluisjes, haar of andere items die de luchtstroom kunnen verminderen.
• Laat de stofzuiger niet rusten tegen een stoel, tafel of ander onstabiel oppervlak, omdat dit schade aan de machine of persoonlijk letsel kan veroorzaken. Als de stofzuiger beschadigd raakt door omstoten of anderszins niet goed functioneert, neem dan contact op met onze geautoriseerde serviceafdeling. Probeer het apparaat nooit zelf te demonteren.
• Alle instructies in de handleiding voor het opladen van de batterij moeten strikt worden gevolgd. Het niet correct opladen van de batterij binnen het gespecificeerde temperatuurbereik kan de batterij beschadigen.
• Gebruik alleen accessoires en vervangende onderdelen die door de fabrikant worden aanbevolen.
• Wees extra voorzichtig bij het gebruik van de stofzuiger om trappen schoon te maken.
• Zorg ervoor dat de stofzuiger is losgekoppeld wanneer deze langere tijd niet wordt gebruikt en voordat u onderhoud of reparaties uitvoert.
• Installeer, laad of gebruik dit product niet buitenshuis, in badkamers of rond een zwembad.
• Waarschuwing voor brandgevaar: breng geen enkele vorm van geur aan op het filter van de stofzuiger. Van dit type producten is bekend dat ze ontvlambare chemicaliën bevatten die ervoor kunnen zorgen dat de stofzuiger vlam vat.
• Voor gebruikers in Taiwan geldt dat ze alleen de originele oplader (Model YLS0251B-B300080) mogen gebruiken. Als u dit niet doet, kan de lithium-ionbatterij vlam vatten.
• Voor gebruikers in Vietnam, Thailand, de Filippijnen en Indonesië geldt dat ze alleen de originele oplader (Model KL-WE300080-S1) mogen gebruiken. Als u dit niet doet, kan de lithium-ionbatterij vlam vatten.
• Voor gebruikers in Singapore, Maleisië en Hongkong geldt dat ze alleen de originele oplader (Model YLS0241A-U300080) mogen gebruiken. Als u dit niet doet, kan de lithium-ionbatterij vlam vatten.
• Gebruik alleen het goedgekeurde batterijtype (Model V2309-7S1P-01). Als u dit niet doet, kan de lithium-ionbatterij vlam vatten.
• Als het batterijmateriaal vrijkomt, verwijder dan personeel uit de omgeving totdat de batterijen zijn afgekoeld en de dampen zijn verdwenen.
• Zorg voor maximale ventilatie om gevaarlijke gassen te verwijderen en vermijd huid- en oogcontact of inademing van dampen.
• Verwijder gemorste vloeistof met absorberend materiaal en verbrand het afval.
• Niet gebruiken en bewaren in extreem warme of koude omgevingen (onder 0℃ /32℉ of boven 40℃ /104℉). Laad de draadloze stofzuiger op bij een temperatuur boven 0℃ /32℉ en onder 40℃ /104℉.
• Dit product is uitsluitend ontworpen voor thuisgebruik.
• De voedingsklemmen mogen niet worden kortgesloten.

Als u vragen heeft over het product, neem dan contact met ons op: aftersales@dreame.tech.
