WAGNER Control Spray-handleiding

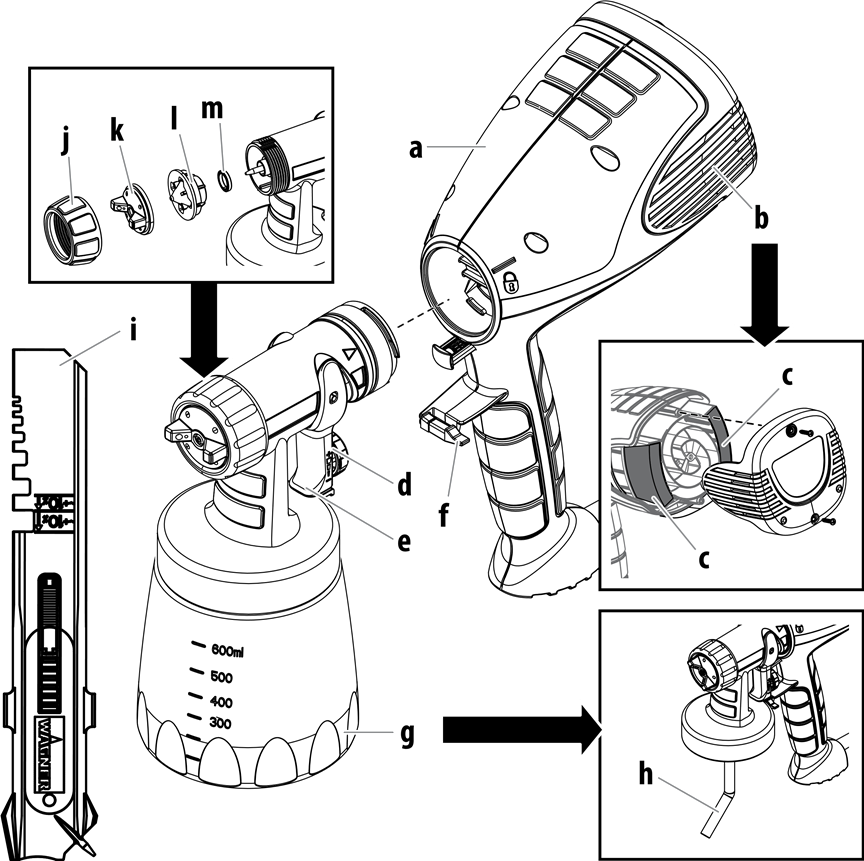

Bediening en functies

Materiaalvoorbereiding

Opmerking: het te spuiten materiaal moet mogelijk worden gezeefd om eventuele onzuiverheden in de verf te verwijderen die het systeem kunnen binnendringen en verstoppen. Onzuiverheden in de verf zorgen voor slechte prestaties en een slechte afwerking.

Het materiaal verdunnen:
Voor het spuiten moet het gebruikte materiaal mogelijk worden verdund met het juiste oplosmiddel, zoals aangegeven door de fabrikant van het materiaal. Overschrijd nooit het verdunningsadvies van de coatingfabrikant.
Opmerking: verdun het materiaal alleen als dit absoluut noodzakelijk is om de spuitprestaties te verbeteren. Optimale spuitprestaties moeten worden bereikt door simpelweg de verschillende bedieningselementen op het apparaat aan te passen.
Niet verdunnen met materialen met een vlampunt lager dan 38 °C (100 °F). Het vlampunt van het materiaal moet op de materiaalcontainer staan.

Het materiaal voorbereiden:

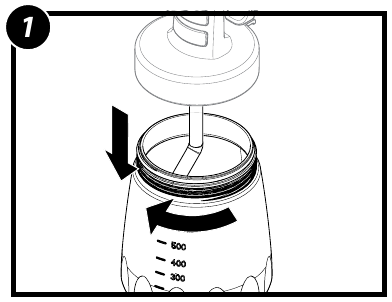

1. Roer het spuitmateriaal grondig door. Draai de beker van het spuitpistool los.

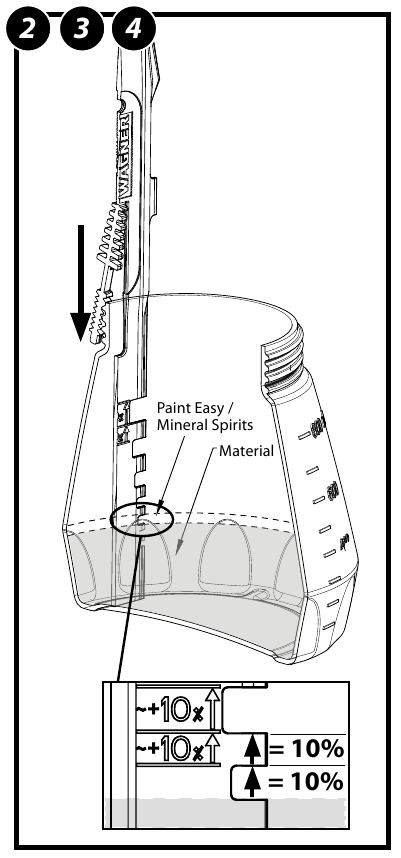

2. Bevestig het verdunner-accessoire aan de zijkant van de container, zoals afgebeeld. Het accessoire moet perfect verticaal staan.
3. Vul de container met spuitmateriaal tot de onderkant van een van de inkepingen op het accessoire.
4. Voeg het juiste verdunningsmiddel toe (Wagner Paint Easy of minerale terpentine voor materialen op basis van oplosmiddelen). Voor elke inkeping die het vloeistofniveau in de container stijgt, wordt het spuitmateriaal met 10% verdund.
   Opmerking: Het wordt aanbevolen om het materiaal in stappen van 10% te verdunnen, maar niet meer dan de aanbevelingen van de fabrikant van het materiaal.

5. Nadat het materiaal op de juiste manier is verdund en gefilterd, vult u de container tot aan de bovenkant van de hals.


Montage

Voordat u begint:
Richt het spuitpistool nooit op een lichaamsdeel.

Monteren:

Zorg ervoor dat het netsnoer is losgekoppeld.

1. Steek de aanzuigbuis in de inlaatopening.

2. lijn de aanzuigbuis uit -

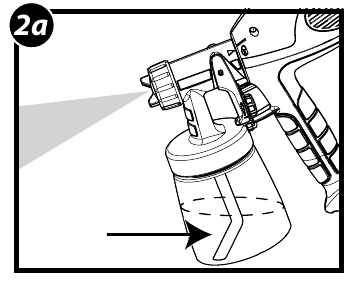

   1. Als u in een neerwaartse richting gaat spuiten, moet het schuine uiteinde van de aanzuigbuis naar de voorkant van het pistool wijzen.

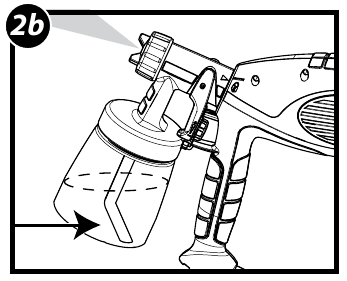

   2. Als u in een opwaartse richting gaat spuiten, moet het schuine uiteinde van de aanzuigbuis naar de achterkant van het pistool wijzen.

      Opmerking: zorg ervoor dat de aanzuigbuis zo ver mogelijk is ingebracht om een goede pasvorm te garanderen.

      Kantel de spuit nooit meer dan 45°. Er kan materiaal in de turbine komen en de spuit beschadigen

3. Schroef de beker voorzichtig terug op de spuitpistoolconstructie. Stevig vastdraaien.

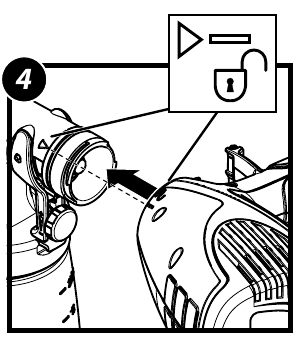

4. Lijn de pijl op het spuitpistool uit met het "ontgrendel"-symbool op de turbine.

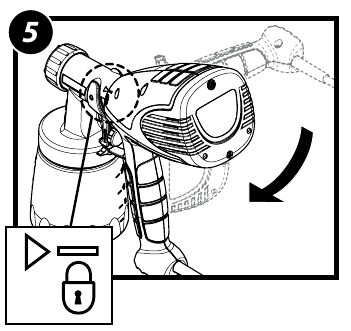

5. Steek het spuitpistool in de turbine en draai het naar het "vergrendel"-symbool op de turbine. Het lipje onder de trekker vergrendelt de twee delen op hun plaats.


   Als het apparaat al is gebruikt, controleer dan of de rode mondstukafdichting op zijn plaats zit.

Spuiten

Spuitpatroon aanpassen

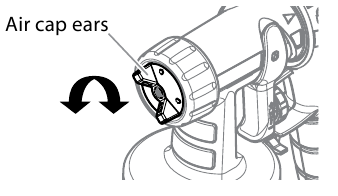

De vorm van het spuitpatroon wordt aangepast door de oren van de luchtkap naar de verticale, horizontale of diagonale positie te draaien. De posities van de luchtkap en de bijbehorende vormen van het spuitpatroon worden hieronder weergegeven.
Test elk patroon en gebruik het patroon dat geschikt is voor uw toepassing.

Haal nooit de trekker van het pistool over tijdens het verstellen van de oren op de luchtkap. Richt het spuitpistool nooit op een lichaamsdeel.

	Horizontaal patroon Gebruik een 'op en neer' spuitbeweging
	Verticaal patroon Gebruik een 'zijwaartse' spuitbeweging
	Diagonaal patroon Gebruik een 'op en neer' of 'zijwaartse' spuitbeweging Voor het coaten van kleinere oppervlakken, hoeken en randen

Materiaalstroom aanpassen
Stel het materiaalvolume in door de regelaar op de trekker van het spuitpistool te draaien.

Juiste spuittechniek
Als het spuiten met een HVLP-spuitsysteem nieuw of onbekend voor u is, is het raadzaam om te oefenen op een stuk afvalhout of karton voordat u aan uw beoogde werkstuk begint.

Oppervlaktevoorbereiding
Alle te spuiten objecten moeten grondig worden gereinigd voordat er materiaal op wordt gespoten. Gebieden die niet mogen worden gespoten, moeten in bepaalde gevallen worden afgedekt of bedekt.

Spuitgebied voorbereiden - alleen voor gebruik buitenshuis
Het spuitgebied moet schoon en stofvrij zijn om te voorkomen dat er stof op uw vers gespoten oppervlak waait.

Hoe u op de juiste manier spuit

Als u de trekker gedeeltelijk overhaalt, start de turbine, maar er wordt geen materiaal gespoten totdat de trekker volledig is overgehaald. Het wordt aanbevolen om de trekker eerst gedeeltelijk over te halen om de turbine te starten voordat een spuitpassage wordt gemaakt.

• Plaats het spuitpistool loodrecht op en 2,5 cm (1 inch) of meer van het spuitoppervlak, afhankelijk van de gewenste grootte van het spuitpatroon.

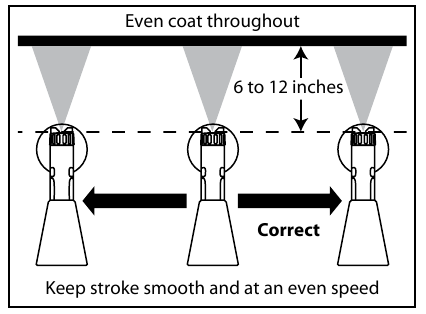

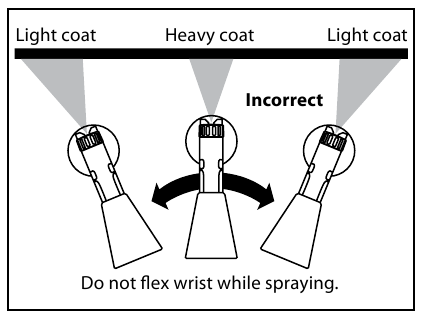

• Spuit parallel aan het oppervlak met vloeiende passages met een constante snelheid, zoals hieronder afgebeeld. Dit helpt onregelmatigheden in de afwerking te voorkomen (d.w.z. druipers en zakkers).
• Breng altijd een dunne materiaallaag aan bij de eerste passage en laat deze drogen voordat u een tweede, iets dikkere laag aanbrengt.
• Hoe dichter uw spuit bij het te spuiten object is, hoe lager de nevel.


• Haal tijdens het spuiten altijd de trekker van het spuitpistool over nadat de spuitpassage is begonnen en laat de trekker los voordat u de passage stopt. Houd het pistool altijd recht op het spuitoppervlak gericht en laat de passages enigszins overlappen om een zo consistent mogelijke en professionele afwerking te verkrijgen.


Schoonmaken

Het apparaat doorspoelen

Voordat u begint:
Gebruik bij het schoonmaken de juiste reinigingsoplossing (warm zeepsop voor latexmaterialen; minerale terpentine voor materialen op oliebasis).

Maak de luchtkap of de luchtgaten in het mondstuk nooit schoon met scherpe metalen voorwerpen. Gebruik geen oplosmiddelen of smeermiddelen die siliconen bevatten.

Speciale schoonmaakinstructies voor gebruik met ontvlambare oplosmiddelen (moet een vlampunt hebben van meer dan 38 °C (100 °F)):

• Spoel het spuitpistool altijd buiten door.
• Het gebied moet vrij zijn van ontvlambare dampen.
• De schoonmaakruimte moet goed geventileerd zijn.
• Dompel de turbine niet onder!

Het apparaat doorspoelen:

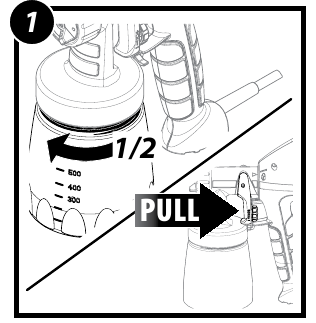

1. Koppel het netsnoer los. Maak de materiaalcontainer 1/2 slag los, maar verwijder hem niet. Dit verlicht eventuele resterende druk in het systeem.
   Haal de trekker over zodat het materiaal in het spuitmondstuk terug in de container loopt.

2. Schroef de container los en verwijder deze. Giet al het overgebleven materiaal terug in de materiaalcontainer.

3. Giet een kleine hoeveelheid van de juiste reinigingsoplossing in de beker (water = 1/2 vol. Minerale terpentine = 1/4 vol).

4. Bevestig de beker aan het mondstuk en sluit de spuit aan.

5. Spuit de reinigingsoplossing in een veilige ruimte.
   Schud het spuitpistool tijdens het spuiten voorzichtig. Deze lichte beweging helpt kleinere deeltjes spuitmateriaal af te breken.

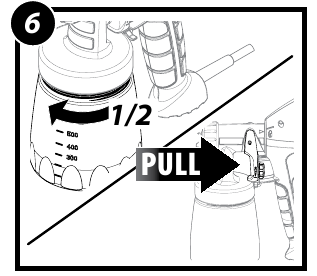

6. Koppel het netsnoer los. Maak de materiaalcontainer 1/2 slag los, maar verwijder hem niet. Dit verlicht eventuele resterende druk in het systeem.
   Haal de trekker over zodat het materiaal in het spuitmondstuk terug in de container loopt.


Als u de spuit hebt schoongemaakt met minerale terpentine, herhaal dan de stappen 1-6 met warm zeepsop.
Ga verder met "Schoonmaken - Het mondstuk schoonmaken", volgende pagina.

Schoonmaken (vervolg)

Het pistool schoonmaken
Het mondstuk schoonmaken:

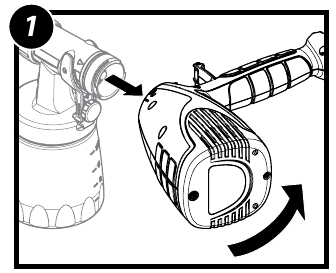

1. Zorg ervoor dat het netsnoer is losgekoppeld. Druk op het lipje onder de trekker, draai en scheid het spuitpistool van de turbine.

2. Veeg de buitenkant van de beker en het pistool schoon tot ze schoon zijn.

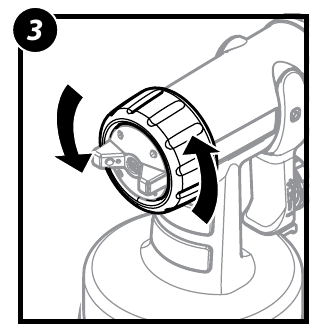

3. Draai de moer los en verwijder de luchtkap en het mondstuk.

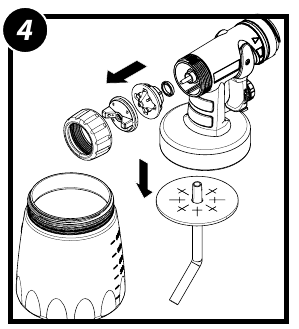

4. Verwijder de onderdelen zoals afgebeeld*. Maak alle onderdelen schoon met een schoonmaakborstel en de juiste reinigingsoplossing. Monteer alle onderdelen weer als ze schoon zijn** (zie "Mondstukafdichting").

5. Maak de achterkant van het pistool (d) schoon met de juiste reinigingsoplossing. Gebruik een dun laagje vaseline om de O-ring (e) te smeren. Monteer het spuitpistool weer.

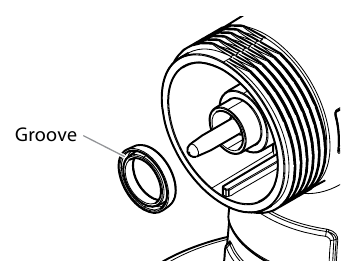

* Mondstukafdichting
De rode mondstukafdichting kan in het mondstuk blijven steken wanneer het mondstuk wordt verwijderd. Als dit gebeurt, zorg er dan voor dat u deze eruit trekt.

** Het is belangrijk dat de mondstukafdichting in het mondstuk op de juiste manier wordt teruggeplaatst. Zorg ervoor dat de bekerkant van de afdichting (de kant met de groef) naar de voorkant van het mondstuk is gericht. Een onjuiste installatie veroorzaakt lekkage en schade aan de turbine.

Onderhoud

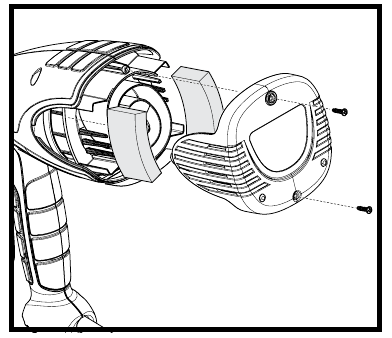

De filters reinigen:

Voor elk gebruik moet u de luchtfilters in de turbine controleren om te zien of ze overmatig vuil zijn. Als ze vuil zijn, volgt u deze stappen om ze te vervangen.

Gebruik uw apparaat nooit zonder de luchtfilters. Er kan vuil worden aangezogen dat de werking van het apparaat kan belemmeren.

1. Haal de stekker van het spuitpistool uit het stopcontact. Verwijder de filterdeksel van de turbine door de twee schroeven waarmee deze is bevestigd te verwijderen.
2. Verwijder de vuile filters en vervang ze door nieuwe. De gladde kant van het luchtfilter moet naar de turbine worden geplaatst.
3. Bevestig de deksel terug op de turbine.

Probleemoplossing

Heeft u de bovenstaande aanbevelingen geprobeerd en heeft u nog steeds problemen? In de Verenigde Staten kunt u met een medewerker van de klantenservice spreken door onze Technische Dienst te bellen op 1-800-328-8251. Zie www.wagnerspraytech.com in het gedeelte "Contact Us" voor de openingstijden van de Technische Dienst.
*opmerking: Verdun het materiaal alleen als laatste redmiddel om de spuitprestaties te verbeteren. Optimale spuitprestaties moeten eenvoudig worden bereikt door de verschillende bedieningselementen op het apparaat aan te passen.

Belangrijke veiligheidsinformatie

Lees alle veiligheidsinformatie voordat u de apparatuur gebruikt. Bewaar deze instructies.
Geeft een gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot de dood of ernstig letsel.
Om het risico op brand of explosie, elektrische schokken en letsel te verminderen, dient u alle instructies in deze handleiding te lezen en te begrijpen. Wees vertrouwd met de bedieningselementen en het juiste gebruik van de apparatuur.

Aardingsinstructies

Dit product moet geaard zijn. In het geval van een elektrische kortsluiting vermindert aarding het risico op een elektrische schok door een ontsnappingsdraad voor de elektrische stroom te bieden. Dit product is uitgerust met een snoer met een aardingsdraad met een geschikte aardingsstekker. De stekker moet worden aangesloten op een stopcontact dat correct is geïnstalleerd en geaard in overeenstemming met alle lokale voorschriften en verordeningen.

Onjuiste installatie van de aardingsstekker kan leiden tot een risico op een elektrische schok.
Als reparatie of vervanging van het snoer of de stekker noodzakelijk is, sluit dan de groene aardingsdraad niet aan op een van beide platte contacten. De draad met isolatie met een groen buitenoppervlak met of zonder gele strepen is de aardingsdraad en moet worden aangesloten op de aardingspen.
Raadpleeg een gekwalificeerde elektricien of servicemonteur als de aardingsinstructies niet volledig worden begrepen, of als u twijfelt of het product correct is geaard. Wijzig de meegeleverde stekker niet. Als de stekker niet in het stopcontact past, laat dan een geschikt stopcontact installeren door een gekwalificeerde elektricien. Dit product is bedoeld voor gebruik op een nominale 120 volt stroomkring en heeft een aardingsstekker die eruitziet als de stekker die hieronder wordt afgebeeld. Zorg ervoor dat het product is aangesloten op een stopcontact met dezelfde configuratie als de stekker. Er mag geen adapter worden gebruikt met dit product.

Om het risico op brand of explosie te verminderen:

1. Spuit geen ontvlambare of brandbare materialen in de buurt van open vuur, waakvlammen of ontstekingsbronnen zoals hete voorwerpen, sigaretten, motoren, elektrische apparatuur en elektrische apparaten. Vermijd het ontstaan van vonken door het aansluiten en loskoppelen van stroomkabels.
2. Uitsluitend te gebruiken met materialen op waterbasis of minerale terpentinebasis met een minimum vlampunt van 38 °C (100 °F) — Spuit of reinig niet met vloeistoffen met een vlampunt lager dan 38 °C (100 °F). Het vlampunt is de temperatuur waarbij een vloeistof voldoende damp kan produceren om te ontbranden.
3. Controleer of alle containers en opvangsystemen geaard zijn om statische ontlading te voorkomen.
4. Sluit aan op een geaard stopcontact en gebruik geaarde verlengsnoeren (alleen elektrische modellen). Gebruik geen 3-naar-2 adapter.
5. Gebruik geen verf of oplosmiddel dat gehalogeneerde koolwaterstoffen bevat. Zoals chloor, bleekmiddel, schimmelwerend middel, methyleenchloride en trichloorethaan. Deze zijn niet compatibel met aluminium. Neem contact op met de leverancier van de coating over de compatibiliteit van het materiaal met aluminium.
6. Zorg voor een goede ventilatie in de spuitruimte. Zorg voor een goede aanvoer van verse lucht door de ruimte om de lucht in de spuitruimte vrij te houden van ophoping van ontvlambare dampen. Houd het pompsamenstel in een goed geventileerde ruimte. Spuit het pompsamenstel niet in.
7. Niet roken in de spuitruimte.
8. Bedien geen lichtschakelaars, motoren of soortgelijke vonkproducerende producten in de spuitruimte.
9. Houd de ruimte schoon en vrij van verf- of oplosmiddelcontainers, vodden en andere ontvlambare materialen.
10. Ken de inhoud van de verf en oplosmiddelen die worden gespoten. Lees alle veiligheidsinformatiebladen (MSDS) en containeretiketten die bij de verven en oplosmiddelen worden geleverd. Volg de veiligheidsinstructies van de verf- en oplosmiddelenfabrikant.
11. Brandblusapparatuur moet aanwezig en in werking zijn.

Om het risico op letsel te verminderen:

1. Draag altijd geschikte handschoenen, oogbescherming, kleding en een ademhalingsapparaat of masker bij het schilderen. Gevaarlijke dampen – Verven, oplosmiddelen, insecticiden en andere materialen kunnen schadelijk zijn bij inademing of contact met het lichaam. Dampen kunnen ernstige misselijkheid, flauwvallen of vergiftiging veroorzaken.
2. Niet bedienen of spuiten in de buurt van kinderen. Houd kinderen te allen tijde uit de buurt van apparatuur.
3. Reik niet te ver en sta niet op een onstabiele ondergrond. Zorg te allen tijde voor een effectieve basis en evenwicht.
4. Blijf alert en let op wat u doet.
5. Bedien het apparaat niet wanneer u moe bent of onder invloed bent van drugs of alcohol.
6. Rik de spuitpistool nooit op een lichaamsdeel.
7. Volg alle toepasselijke lokale, staats- en nationale voorschriften met betrekking tot ventilatie, brandpreventie en bediening.
8. De veiligheidsnormen van de regering van de Verenigde Staten zijn aangenomen onder de Occupational Safety and Health Act (OSHA). Deze normen, met name deel 1910 van de General Standards en deel 1926 van de Construction Standards, moeten worden geraadpleegd.
9. Gebruik alleen door de fabrikant geautoriseerde onderdelen. De gebruiker aanvaardt alle risico's en aansprakelijkheden bij het gebruik van onderdelen die niet voldoen aan de minimumspecificaties en veiligheidsvoorzieningen van de turbinefabrikant.
10. Het netsnoer moet worden aangesloten op een geaarde stroomkring.
11. Alle wartels, pistolen en accessoires moeten een nominale waarde van 10 PSI of hoger hebben.
12. Spuit niet buiten op winderige dagen.

Om het risico op een elektrische schok te verminderen:

1. Verwijder altijd de turbine voordat u gaat reinigen.
2. Het netsnoer moet worden aangesloten op een geaarde stroomkring.
3. Dompel elektrische onderdelen nooit onder.
4. Stel de apparatuur nooit bloot aan regen. Bewaar het binnenshuis.
5. Houd de stekker van het elektriciteitssnoer en de trekker van het spuitpistool vrij van verf en andere vloeistoffen. Houd het snoer nooit vast bij de stekkerverbindingen om het snoer te ondersteunen. Het niet naleven kan leiden tot een elektrische schok.

Belangrijke elektrische informatie

Gebruik alleen een 3-draads verlengsnoer met een 3-polige aardingsstekker en een 3-sleufs contactdoos die de stekker op het product accepteert. Zorg ervoor dat uw verlengsnoer in goede staat is. Zorg er bij het gebruik van een verlengsnoer voor dat u er een gebruikt die zwaar genoeg is om de stroom te voeren die uw product zal trekken. Een te klein snoer veroorzaakt een daling van de lijnspanning, wat resulteert in stroomverlies en oververhitting. Een 14 gauge of 12 gauge snoer wordt aanbevolen. Als een verlengsnoer buitenshuis wordt gebruikt, moet het worden gemarkeerd met het achtervoegsel W-A na de snoertypeaanduiding. Een aanduiding van bijvoorbeeld SJTW-A zou aangeven dat het snoer geschikt is voor buitengebruik.

Alleen voor huishoudelijk gebruik. Uitsluitend bedoeld voor gebruik buitenshuis met materialen met een vlampunt boven 100 °F (38 °C).
